按:在3D-DRAM 封装领域,东京工业大学提出一种新的封装技术-BBCube,能够更有效地提高DRAM带宽且降低能耗。

问题意识

内存封装技术代次比较

  • • 对高数据带宽的需求正在增加
  • • 已经引入了HBM(高带宽内存)
  • • 在相同功耗下提供更高(相较于DDR)的带宽
  • • 2D传输方式限制了访问能耗的改进
  • • 异构3D集成
  • • 正在铺平通向10TB/s的道路

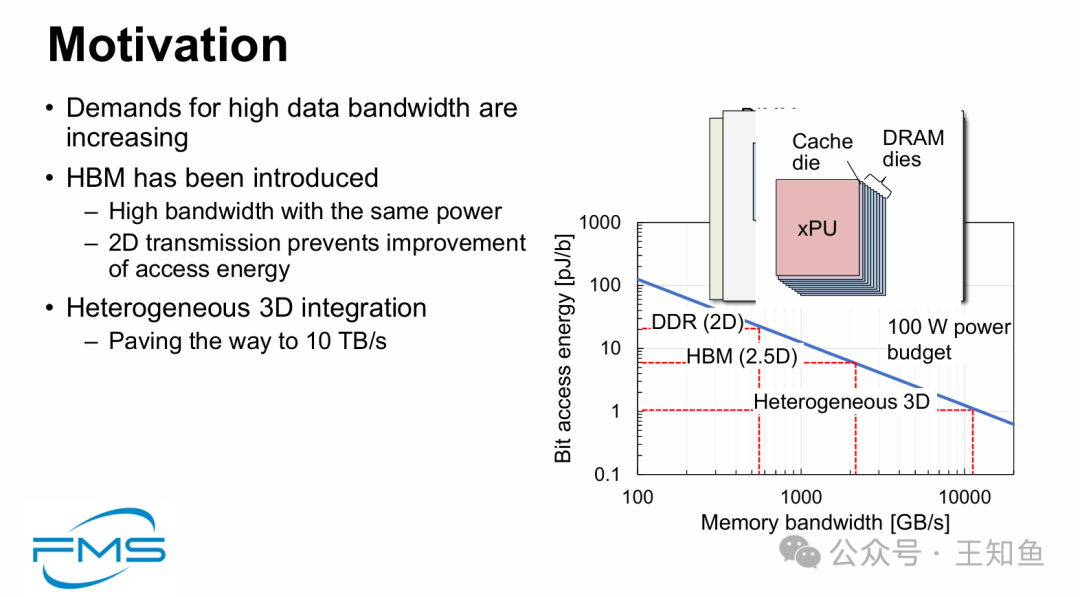

右图介绍了不同内存工艺下的位访问能耗密度(y轴)与内存带宽(x轴)的比较关系,可以得出:

  • • DDR (2D):基于2D的内存技术(较高能耗),内存带宽较低;
  • • HBM (2.5D):基于2.5D的高带宽内存技术(较低能耗),内存带宽较DDR有所提升;
  • • Heterogeneous 3D:异构3D集成(能耗进一步降低,带宽更高),且内存带宽有望突破10TB/s

图片展示了对高数据带宽需求的增长趋势以及当前技术的演变。HBM作为一种2.5D内存技术,在功耗和性能之间取得了较好的平衡,但仍受限于2D传输的限制。为进一步提升带宽和降低能耗,异构3D集成技术被提出,能够达到更高的带宽(如10TB/s)并实现更低的访问能耗。

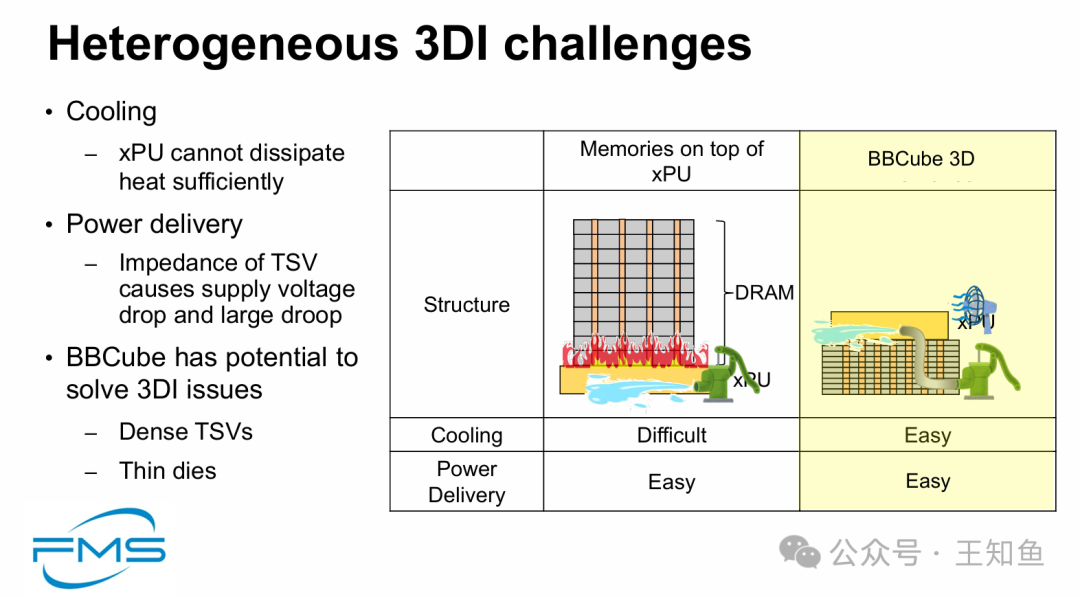

异构3D集成挑战

  • • 散热(Cooling)
  • • xPU无法充分散热。
  • • 电力传输(Power delivery)
  • • TSV(硅通孔)的阻抗会导致电源电压下降和较大的电压波动。
  • • BBCube有潜力解决3D集成问题
  • • 密集的TSVs(硅通孔)。
  • • 薄芯片设计(Thin dies)。
表格:
  1. 1. 左侧列:Memories on top of xPU(存储器位于xPU之上)
    • • 结构:DRAM芯片堆叠在xPU上,存在散热问题。
    • • 散热:困难。
    • • 电力传输:容易。
  2. 2. 右侧列:BBCube 3D
    • • 结构:改进后的设计(DRAM芯片堆叠在xPU下方),散热得到解决。
    • • 散热:容易。
    • • 电力传输:容易。

图片重点分析了异构3D集成(3DI)技术的主要挑战,包括散热不足和电力传输问题。传统设计(存储器堆叠在xPU上)在散热方面存在显著困难,而电力传输相对简单。BBCube 3D结构通过密集TSVs和薄芯片的设计,有效改善了散热,同时保持了电力传输的优势,因此被认为是解决3DI挑战的潜在方案。

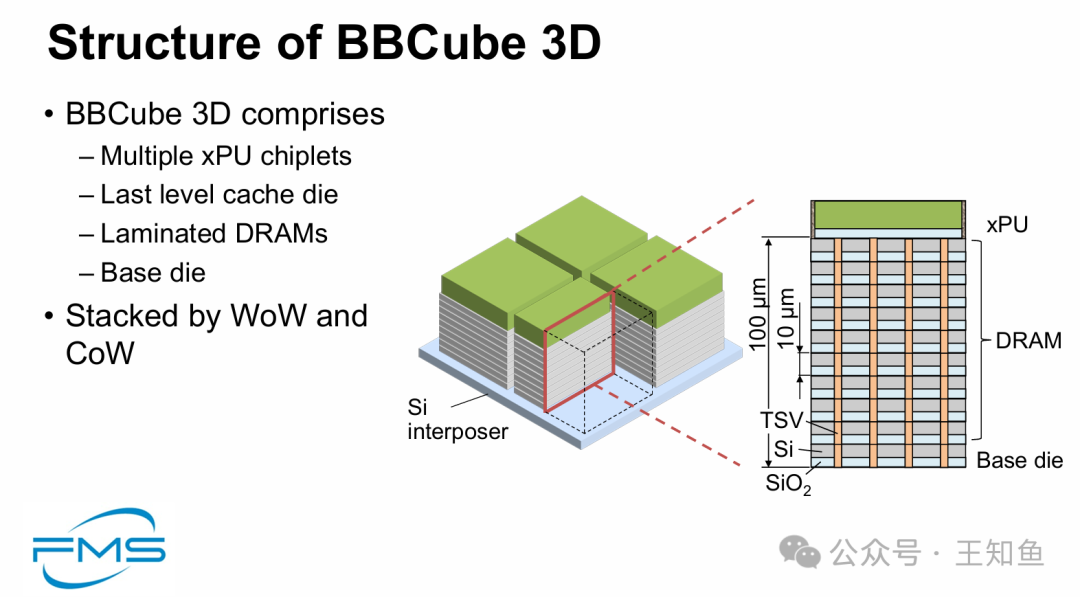

BBCube 3D 的结构

  • • BBCube 3D包括:

多个xPU芯粒(Multiple xPU chiplets)

最后一层缓存芯片(Last level cache die)

层叠式DRAM(Laminated DRAMs)

基底芯片(Base die)

  • • 堆叠方式:

通过WoW(Wafer-on-Wafer,晶圆对晶圆)和CoW(Chip-on-Wafer,芯片对晶圆)技术实现堆叠。

BBCube 3D结构通过堆叠xPU、缓存芯片、层叠DRAM和基底芯片,形成紧凑的3D集成设计。采用先进的WoW和CoW堆叠技术,确保高密度的集成。硅通孔(TSV)为层间提供了高效的电力和信号连接,这种设计兼具高性能与散热优化的特点。

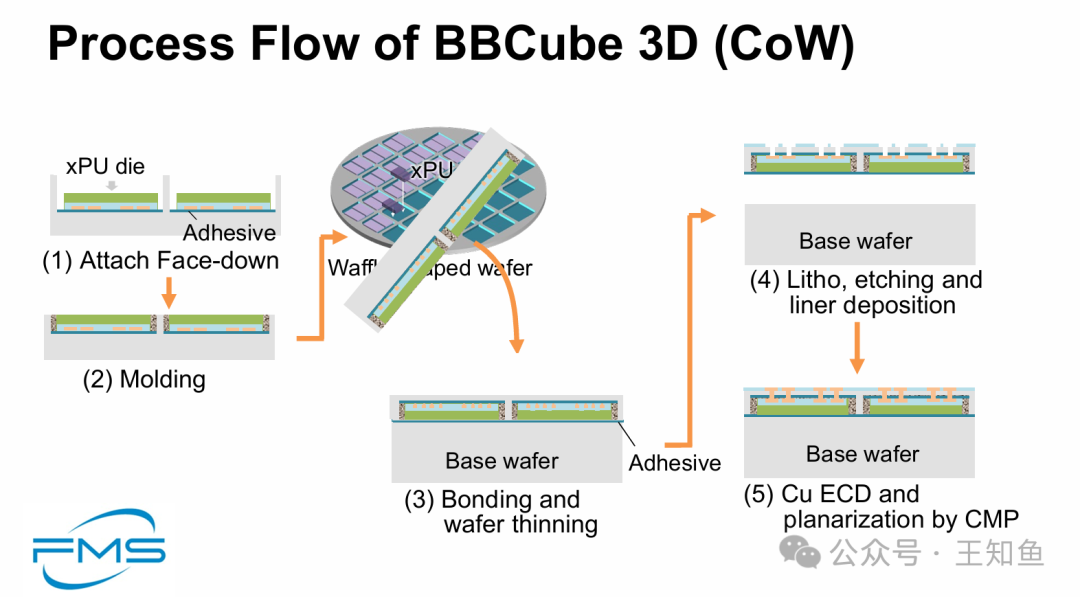

BBCube 3D 的加工过程(CoW)

  • • 步骤 (1): Attach Face-down(芯片正面向下粘附)

将xPU芯片的正面朝下通过粘合剂固定到基板上。

  • • 步骤 (2): Molding(模塑)

对已粘附的芯片进行模塑以确保结构的稳定性。

  • • 步骤 (3): Bonding and wafer thinning(绑定与晶圆减薄)

将模塑的芯片绑定到基底晶圆(Base wafer)上,并对晶圆进行减薄。

  • • 步骤 (4): Litho, etching and liner deposition(光刻、蚀刻与衬底沉积)

在基底晶圆上进行光刻、蚀刻和衬底材料的沉积工艺。

  • • 步骤 (5): Cu ECD and planarization by CMP(铜电镀沉积与化学机械抛光)

通过铜电镀沉积(Cu ECD)填充电气连接点,并使用化学机械抛光(CMP)实现表面平整。

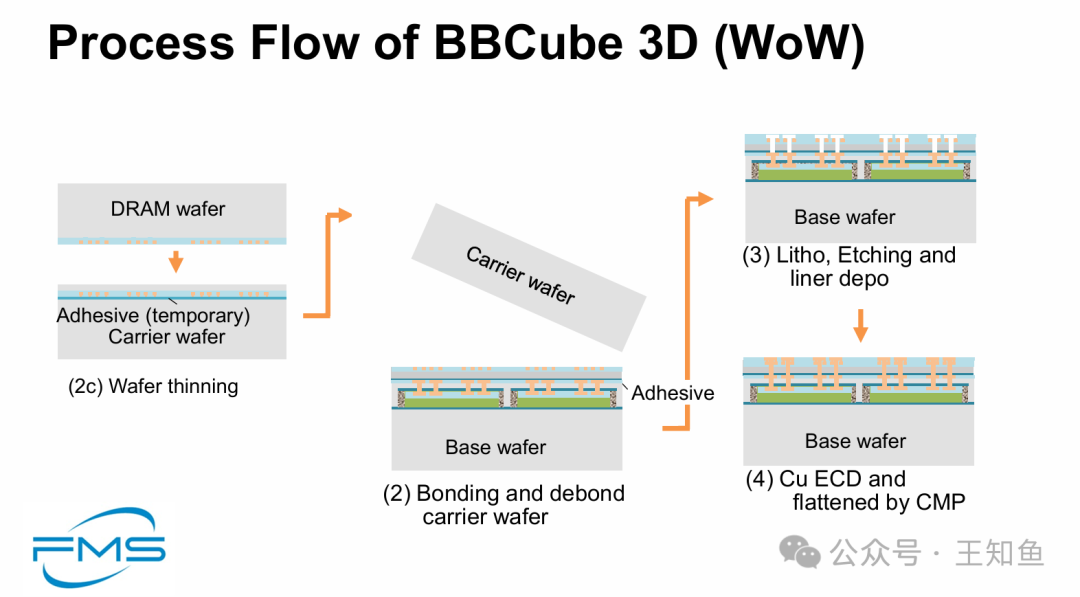

BBCube 3D 的加工过程(WoW)

  • • 步骤 (2c): Wafer thinning(晶圆减薄)

DRAM晶圆在附着到临时载体晶圆(Carrier wafer)上后,进行晶圆减薄处理。

使用临时粘合剂固定。

  • • 步骤 (2): Bonding and debond carrier wafer(晶圆绑定与载体晶圆移除)

将薄化后的晶圆与基底晶圆(Base wafer)绑定,然后移除临时载体晶圆。

  • • 步骤 (3): Litho, Etching and liner depo(光刻、蚀刻与衬底沉积)

在基底晶圆上进行光刻图案化、蚀刻工艺和衬底材料的沉积。

  • • 步骤 (4): Cu ECD and flattened by CMP(铜电镀沉积和化学机械抛光)

使用铜电镀沉积(Cu ECD)工艺填充,然后通过化学机械抛光(CMP)平整表面。

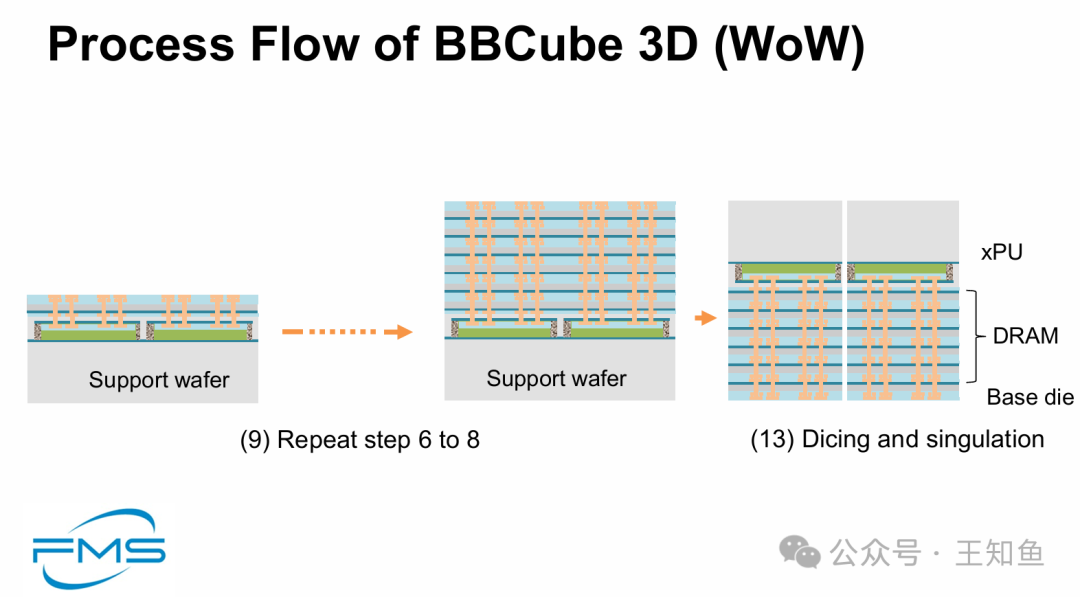

  • • 步骤 (9): Repeat step 6 to 8(重复步骤6到8)

在支持晶圆(Support wafer)上重复之前的关键步骤,逐步完成多个层的堆叠。

  • • 步骤 (13): Dicing and singulation(切割与分离)

在堆叠完成后,将晶圆切割成独立的单元(Dicing),并将每个单元分离(Singulation),形成最终的xPU、DRAM和基底芯片堆叠模块。

Note:材料中省去5-8技术步骤,估计是对关键步骤的保护。

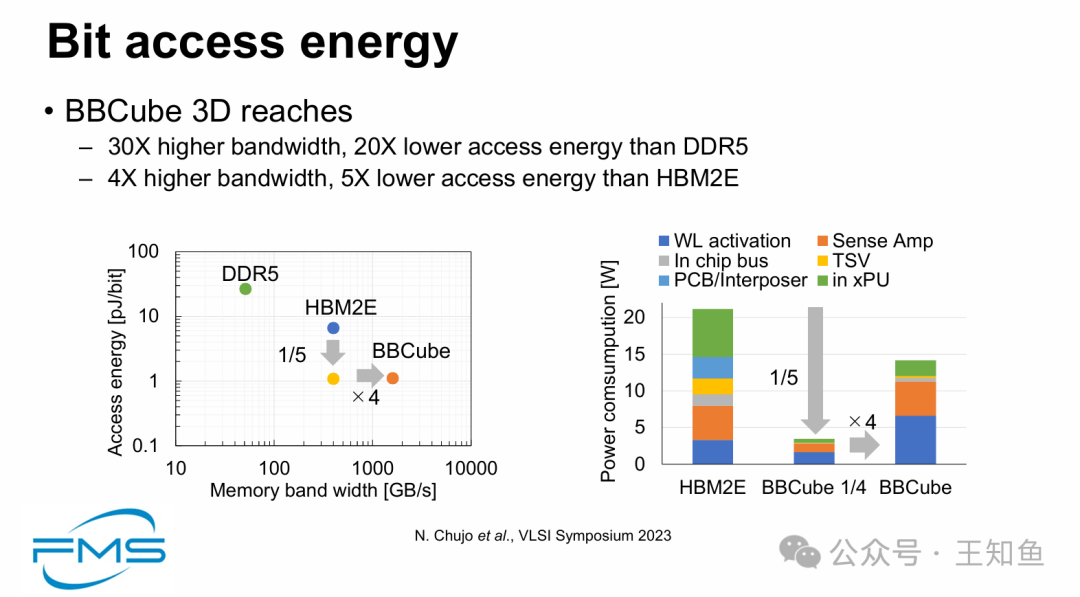

BBCube 性能预估

BBCube 3D的性能提升:

相比DDR5:

  • • 带宽提升30倍。
  • • 访问能耗降低20倍。

相比HBM2E:

  • • 带宽提升4倍。
  • • 访问能耗降低5倍。

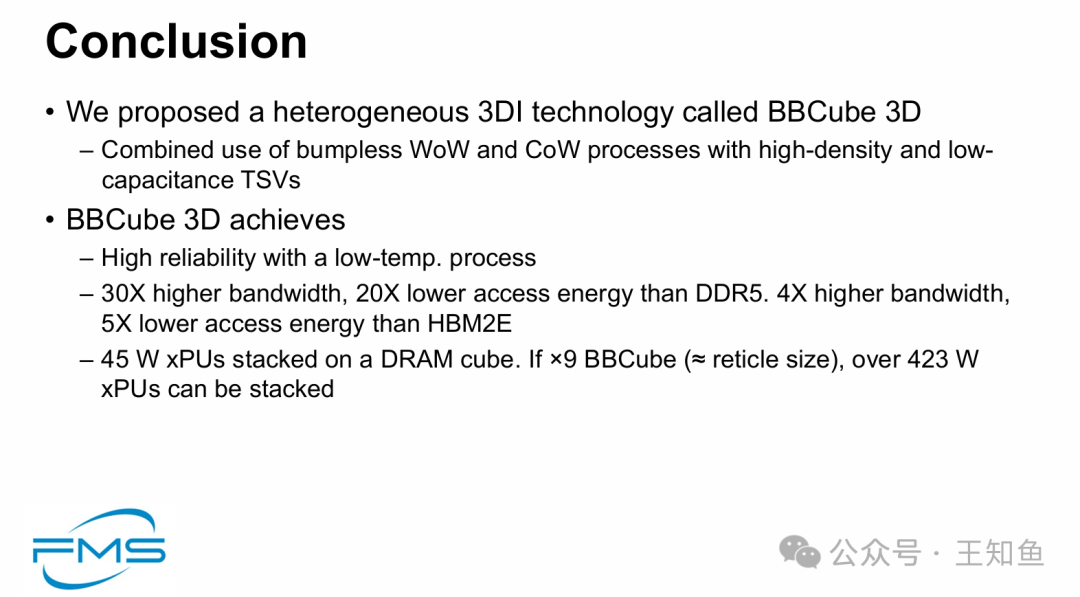

  • • 提出了一种异构3DI技术,称为BBCube 3D

结合了无凸点的WoW(晶圆对晶圆)和CoW(芯片对晶圆)工艺。

使用高密度、低电容的TSV(硅通孔)。

  • • BBCube 3D的优势

通过低温工艺实现高可靠性。

比DDR5带宽高30倍,访问能耗低20倍;比HBM2E带宽高4倍,访问能耗低5倍。

在一个DRAM立方体上堆叠45W功耗的xPU。如果堆叠9个BBCube(约为掩模版大小),总功耗可超过423W,显示强大的扩展能力。

总结

  • • BBCube 将HBM封装在计算单元下方,从而缓解因热量控制导致的内存数据失效;
  • • 介绍 BBCube 的封装过程(WoW);
  • • 比较了BBCube 与 DDR/HBM 工艺的带宽和能耗差异。
