Cornell Univ.：5.3Tb/s/mm², 120fJ/bit的3D集成高密硅光互联

Cornell大学的三位大佬Keren Bergman，Michal Lipson, Alexander Gaeta最近的公司Xscape photonics最近拿了个＄44M的A轮融资，投资方有Nvidia和Cisco等。主要产品是基于双微环光频梳的波长数量可配置的多波长光源，用于数据中心和高性能计算的高速通信。主要想做的系统大概就是底下这个图所示，也是利用微环的波分特性，引进波长维度实现高带宽密度的光互联。今天先来看看Keren Bergman 2023年发表的关于高带宽密度、极低功耗的光互联芯片的工作。

◆ 背景：

计算速度比通信速度快1000倍，通信能耗比计算能耗大两个数量级。

◆ 传统方案：

传统可插拔模块光电芯片分离，带宽密度小；GF和HHI走到光电单片集成路线，光电使用相同的节点（比如GF的45nm工艺），电器件性能不是最佳，对光来说可能又过剩了。

◆ 解决方案：

将高性能的电芯片和集成光芯片，通过倒装焊3D集成的方式，实现高密度的互联芯片实现。

◆ 难点：

在之前报道的3D集成硅光互联的工作中，虽然也实现了＜200 fJ/bit的能耗，但EIC和PIC的bonding间距要么超过了器件本身的大小，没有实现高密度bonding，（嫌它稀疏）；要么是用了没有大规模量产的混合bonding方式（嫌它不通用）。而且目前展示的3D集成硅光互联最大的通道数也只是8通道（嫌它通道少）。

◆ 本工作的主要亮点：

✓高密度3D bonding技术

通过使用铜柱凸点（bumps）来实现光子芯片和电子芯片之间的高密度倒装焊。这种键合技术使得芯片间的连接间距非常小，仅为15微米，凸点直径为10微米，间距为25微米，总共有2034个bump。

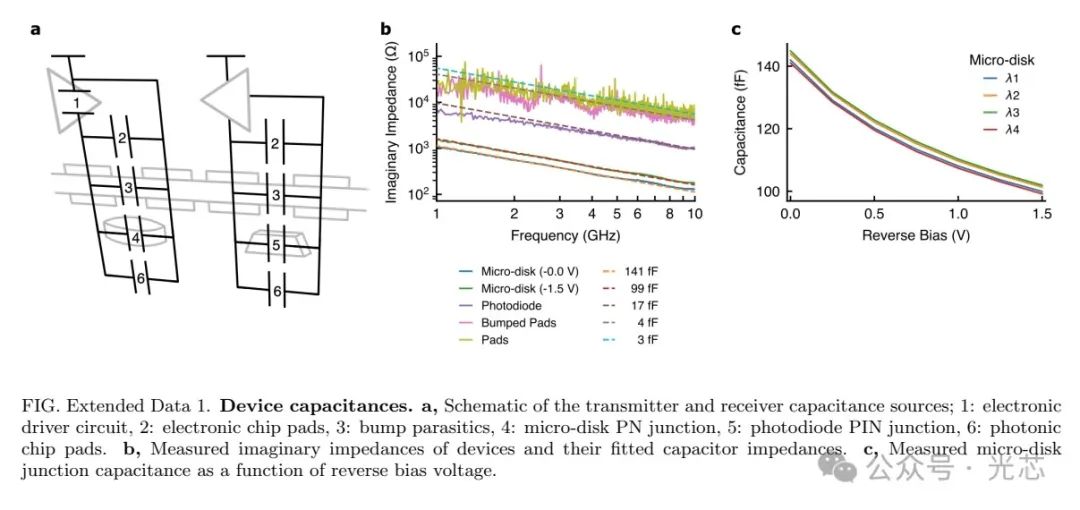

首先使用电镀工艺在光子芯片上形成带有铜基座的凸点，并在其上覆盖一层锡。然后，通过加热和压力的作用下将铜锡凸点与镀镍的电子芯片键合，将芯片紧密地连接在一起。该工艺平衡了这种紧密间距的两种潜在失效模式：过多的锡在倒装焊的过程中流动并导致相邻凸点电气短路，过少的锡不足导致键合力不足。仿真建模和测量显示每对焊点（用于信号和地）的电容为10fF。

这样的设计显著减小了光子芯片与电子芯片之间的连接距离，从而降低了信号传输的损耗和延迟，提高了整体系统的性能。

（这里其实我有一个疑问，不知道有没有大佬可以解释一下。像红外传感器ccd应该也是需要做铟柱的flip chip bonding，现在的ccd也都能到几十万或者百万像素了，每个像素应该都需要做电信号的引出。CCD的这种FCB跟这个文章里的技术不知道是否一样？技术难度高吗？)

✓ 多通道系统的展示

80通道的基于微盘调制器的发射机＋80通道基于微环demux和pd的接收机，调制速率10Gbit/s，4个波长，芯片面积只有0.32 mm²，其中发射机面积只有0.15mm²，所以是800Gbps/0.15mm² ＝5.3 Tbps/mm²。

✓ 低能耗

80通道发射机的能耗为50fJ/bit@1V驱压。这主要得益于他们所独有的垂直pn结微盘调制器。虽然都是谐振型调制器，但微盘不同于其他家水平结构的微环调制器在于垂直pn结与光场谐振模式的重叠更高，所以提升了效率，降低了驱压。在1.5V驱压下，10G NRZ调制的消光比可以达到4dB，插损2.8dB，能效为110 fJ/bit。

接收端在-24.85 dBm平均功率下接收10 Gb/s信号时能效为70 fJ/bit，误码率为4×10^-10。

◆ 一些零碎的细节补充：

① 关于工艺：

电芯片是TSMC的28nm CMOS工艺，光芯片是AIM Photonics的12寸硅光定制化流片。这篇给了63个reticle上的微盘调制器的谐振谱，谐振中心波长标准差是0.69nm。

看了一下AIM Photonics的介绍，他们以前是用193nm光刻做的硅光工艺，最小线宽是100nm。不知道这个文章报道的是不是节点升级了，反正这个微盘的一致性相当好了。大家以前老是诟病微环波长做不准，但随着工艺升级，现在也越来越准了。GF的光电集成平台是45nm，Intel据说有32nm的硅光工艺。硅光互联的需求量要是能撑起12寸产线，用上先进工艺之后，谐振型器件也还是未来可期。

另外明年AIM Photonics会开放升级版的低损耗硅光的MPW流片，主要解决了高质量氮化硅的集成，波导损耗和器件损耗都好低，PSR官网写着是0.015dB的插损。

② 能效的优化、Xscape和光频梳

这篇文章的端面耦合是用的氮化硅taper的结构，没做掏空，插损是3dB/facet比较大。说是优化后加掏空结构可以达到1.1dB/facet的水平，但掏空工艺可就不好搞flip chip bonding了。

微盘调制器在实际工作过程中需要heater调波长，这部分功耗文章里边没算。根据流片结果的谐振波长偏移量，大概估计了一个71 fJ/bit（单σ，best case）和274fJ/bit（3σ，worst case）的能效。

这个工作用的是4个dfb来作为光源，前面的功耗只算了片上的，实际上文章里的dfb阵列能效会达到175 fJ/bit，通过优化耦合结构，可以降低到47fJ/bit。所以片上＋热调＋光源，总的实际能效应该就来到569 fJ/bit（worst case）。

未来他们想用光频梳光源来替代，也就是Xscape的光源。目前报道的最好的双环暗孤子光频梳效率可以达到80％，按这个效率的话总的转换效率会比DFB更高，有望达到30 fJ/bit。光频梳用暗孤子的方式确实是可以达到高效率，但稳定性不知道能否解决，像如此高密度互联的系统，对稳定性或者重路由时间，要求是不是也会挺高的？
