Matlab深度学习ResNet、迁移学习多标签图像分类及超分辨率处理Grad CAM可视化分析COCO、手写数字数据集

全文链接：https://tecdat.cn/?p=40982

在当今数字化时代，图像分类和图像超分辨率处理是计算机视觉领域的重要研究方向。深度学习技术的发展为解决这些问题提供了强大的工具。本文将详细介绍如何使用Matlab构建多标签图像分类模型和图像到图像的回归网络，以实现图像超分辨率处理。

多标签图像分类模型

背景引入

在传统的二分类或多分类任务中，深度学习模型将图像分类为两个或多个类别之一。然而，实际应用中，图像往往包含多个对象，传统分类方法只能为每个图像分配一个标签，这可能导致标签不准确或产生误导。多标签图像分类则可以为每个图像分配多个标签，更符合实际情况。

模型构建步骤

加载预训练网络

我们选择使用预训练的ResNet - 50网络。ResNet - 50在超过一百万张图像上进行了训练，能够将图像分类为1000个对象类别。通过迁移学习，我们可以对其进行微调，以适应多标签分类任务。

num\_classes = 12;net = imagePretrainedNetwork("resnet50", NumClasses = num\_classes);input_size = net.Layers(1).InputSize;

准备数据

从COCO数据集中下载并提取2017年的训练和验证图像及其标签。这里我们选择训练网络识别12个不同的类别：狗、猫、鸟、马、羊、牛、熊、长颈鹿、斑马、大象、盆栽植物和沙发。

训练数据包含来自12个类别的30492张图像，每个图像都有一个二进制标签，指示它是否属于这12个类别中的每一个。同样的方法准备验证数据。

数据检查

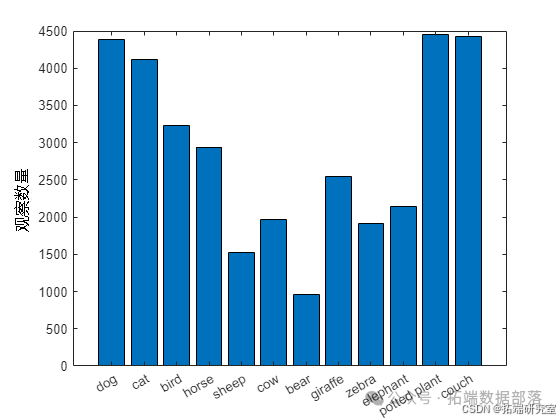

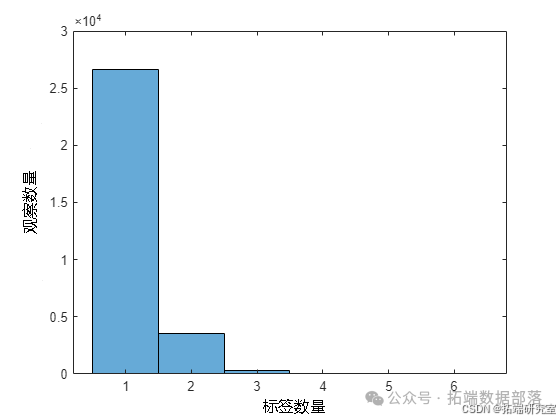

查看每个类别的标签数量和每个图像的平均标签数量。

训练选项设置

使用SGDM求解器进行训练，初始学习率为0.0005，小批量大小为32，最大训练轮数为10。设置验证数据，当验证损失连续五次评估不下降时停止训练。

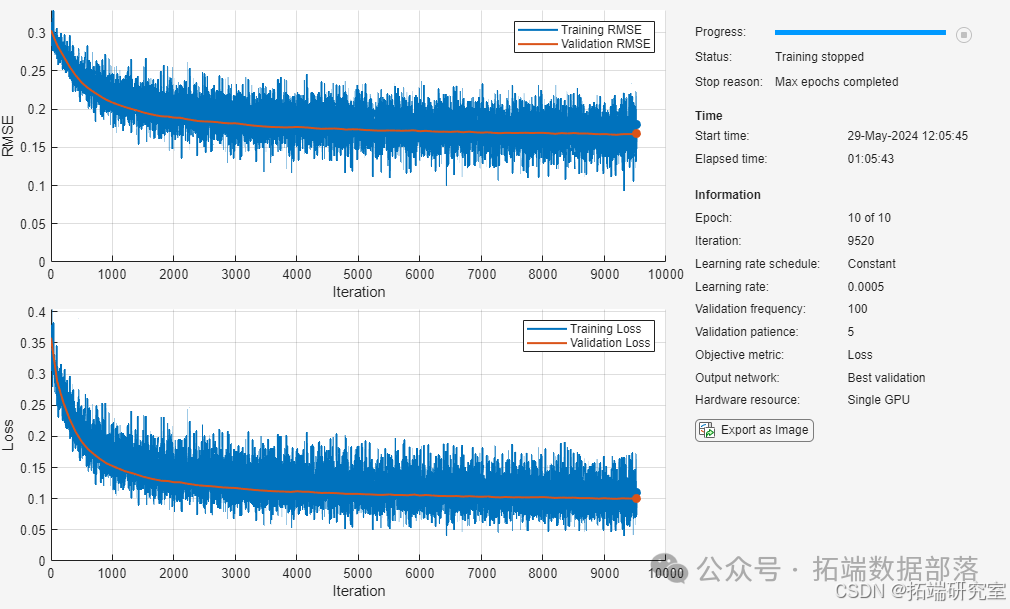

训练网络

可以选择加载预训练的网络，也可以自己训练网络。

trained_net = trainnet

评估模型性能

在验证数据上评估模型性能。设置阈值为0.5，将模型预测的概率转换为类别标签。

F1 - 分数

F1 - 分数是综合考虑精确率和召回率的指标，用于评估模型的准确性。

F\_score = F1Score(encoded\_label\_val, Y\_pred);

公式：F1=2×precision×recallprecision+recallF1=2×precision×recallprecision+recall

Jaccard指数

Jaccard指数用于比较正确标签的比例与总标签数量。

jaccard\_score = jaccardIndex(encoded\_label\_val, Y\_pred);

公式：Jaccard=|T∩Y||T∪Y|Jaccard=|T∩Y||T∪Y|

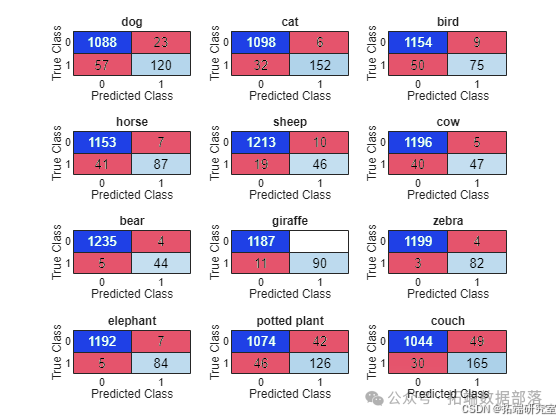

混淆矩阵

绘制每个类别的混淆矩阵，以查看模型在类级别上的性能。

confushart

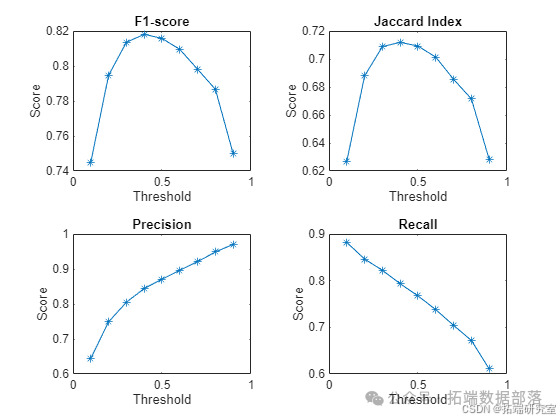

阈值研究

研究阈值对模型评估指标的影响，计算不同阈值下的F1 - 分数、Jaccard指数、精确率和召回率。

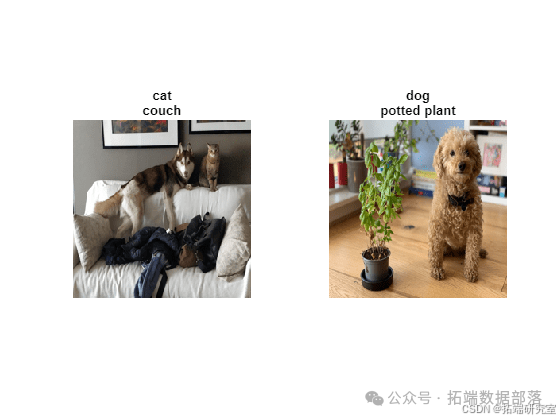

新数据预测

使用不在COCO数据集中的新图像测试网络性能，以验证模型的泛化能力。

网络预测研究

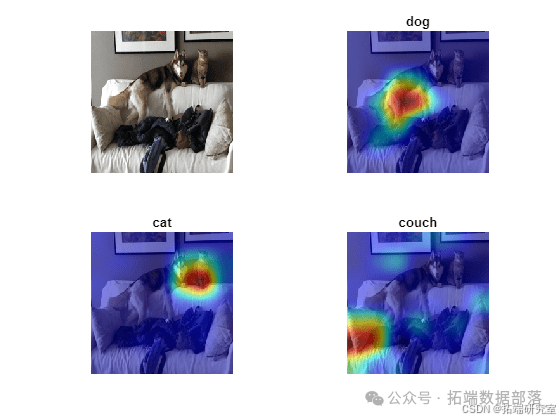

使用Grad - CAM可视化方法，了解网络在进行类别预测时使用的图像区域。

imshow(test_image);colormap jet;

图像到图像的回归网络（图像超分辨率处理）

图像的空间分辨率是指用于构建数字图像的像素数量。高分辨率图像包含更多的细节，但数据量也更大。在实际应用中，为了减少数据量，可能会降低图像的空间分辨率，但这会导致信息丢失。图像超分辨率处理就是将低分辨率图像提升为高分辨率图像，恢复丢失的信息。

模型构建步骤

加载数据

使用手写数字数据集，该数据集包含10000张合成的手写数字灰度图像，每个图像的大小为28×28×1像素。

生成训练数据

生成由上采样的低分辨率图像和相应的高分辨率图像组成的训练数据集。

创建网络架构

创建网络架构，适用于图像到图像的回归任务。

lars = unet

删除softmax层，选择最终的卷积层，解锁层属性，将NumFilters设置为1。检查网络是否可以训练，然后导出网络。

指定训练选项

使用Adam优化器进行训练，训练15个轮次，使用验证数据进行验证，显示训练进度。

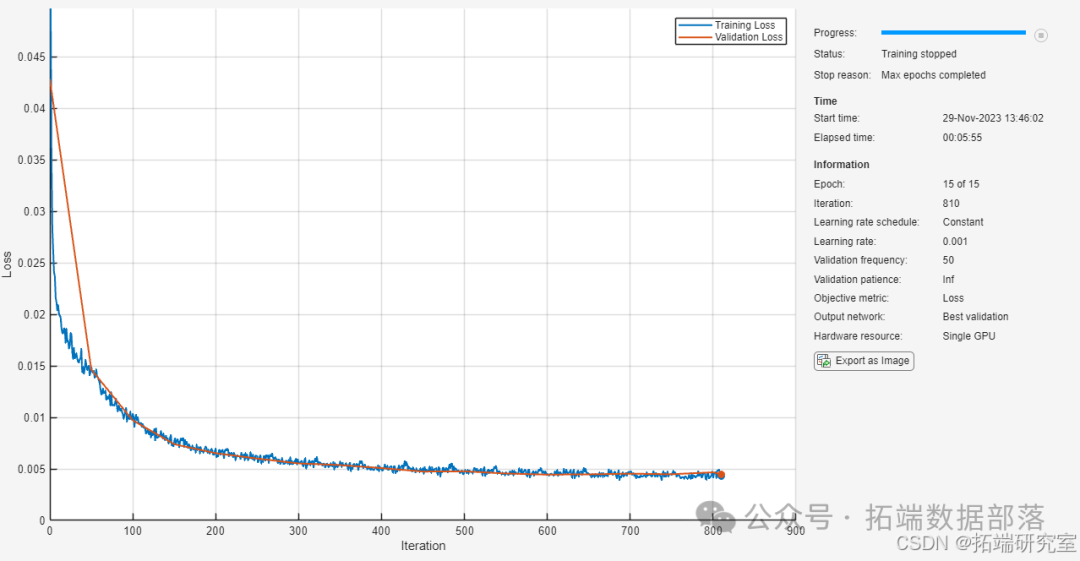

训练神经网络

使用trainnet函数训练图像到图像的回归网络，使用均方误差损失。

测试网络

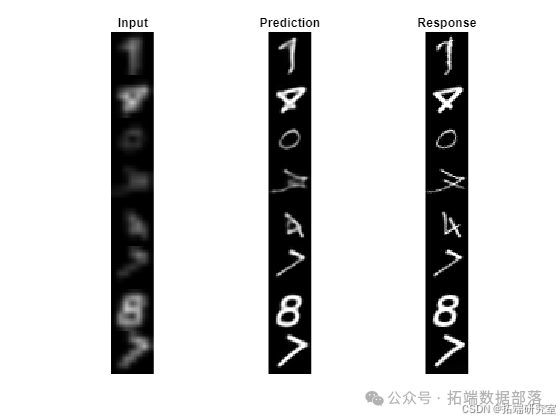

使用测试数据评估网络性能，比较输入、预测和响应图像。

结果可视化

通过对比输入低分辨率图像、网络重建图像与原始高分辨率图像（图2），直观验证模型效果。结果显示，网络能够有效恢复数字细节，尤其在笔画连续性和边缘清晰度方面表现突出。

关键技术分析

1. 特征提取机制：U-Net的编码器通过卷积层逐步降低空间分辨率，提取抽象特征；解码器通过转置卷积恢复空间尺寸，结合跳跃连接的浅层特征，实现细节重建。
2. 损失函数选择：均方误差直接衡量像素级差异，适用于回归任务，确保重建图像在统计意义上接近原图。
3. 训练策略优化：采用数据增强（随机旋转、水平翻转）提升模型泛化能力；使用验证集早停机制防止过拟合。

结论与展望

本研究通过两个典型案例展示了Matlab在深度学习领域的应用能力：多标签图像分类网络能够准确识别复杂场景中的多个目标，图像超分辨率网络可有效恢复低分辨率图像的细节信息。未来研究可进一步探索：

1. 多模态数据融合（如结合文本描述）提升分类准确性
2. 引入注意力机制优化超分辨率重建效果
3. 基于边缘计算设备的模型轻量化部署 通过持续优化算法与工程实践，Matlab将在计算机视觉领域发挥更大作用，推动智能化应用的发展。
