大数据数据库增量日志采集之Canal

鱼找水需要时间

发布于 2023-02-16 12:26:19

93500

代码可运行

文章被收录于专栏：SpringBoot教程SpringBoot教程

运行总次数：0

代码可运行

文章目录
1. Canal 入门
1.1 什么是 Canal
1.2 MySQL 的 Binlog
1.2.1 什么是 Binlog
1.2.2 Binlog 的分类
1.3 Canal 的工作原理
1.3.1 MySQL 主从复制过程
1.3.2 Canal 的工作原理
2. 环境准备
2.1 创建数据库
2.2 创建数据表
2.3 修改配置文件开启 Binlog
2.4 重启 MySQL 使配置生效
2.5 测试 Binlog 是否开启
2.6 创建账户
3. Canal 的下载和安装
3.1 下载并解压 Jar 包
3.2 修改 canal.properties 的配置
3.3 修改 instance.properties
4. 实时监控测试
4.1 TCP 模式测试
4.1.1 创建 maven 项目
4.1.2 在 gmall-canal 模块中配置 pom.xml
4.1.3 通用监视类 –CanalClient
4.2 Kafka 模式测试

1. Canal 入门

1.1 什么是 Canal

Canal 是用 Java 开发的基于数据库增量日志解析，提供增量数据订阅&消费的中间件。目前。Canal 主要支持了 MySQL 的 Binlog 解析，解析完成后才利用 Canal Client 来处理获得 的相关数据。

1.2 MySQL 的 Binlog

1.2.1 什么是 Binlog

MySQL 的二进制日志可以说 MySQL 最重要的日志了，它记录了所有的 DDL 和 DML(除了数据查询语句)语句，以事件形式记录，还包含语句所执行的消耗的时间，MySQL 的二进制日志是事务安全型的。

一般来说开启二进制日志大概会有 1%的性能损耗。二进制有两个最重要的使用场景:

其一：MySQL Replication 在 Master 端开启 Binlog，Master 把它的二进制日志传递给 Slaves来达到 Master-Slave 数据一致的目的。

其二：自然就是数据恢复了，通过使用 MySQL Binlog 工具来使恢复数据。

二进制日志包括两类文件：二进制日志索引文件（文件名后缀为.index）用于记录所有的二进制文件，二进制日志文件（文件名后缀为.00000*）记录数据库所有的 DDL 和 DML(除了数据查询语句)语句事件。

1.2.2 Binlog 的分类

MySQL Binlog 的格式有三种，分别是 STATEMENT，MIXED，ROW。在配置文件中可以选择配置 binlog_format= statement|mixed|row。三种格式的区别：

1）statement：语句级，binlog 会记录每次一执行写操作的语句。相对 row 模式节省空间，但是可能产生不一致性，比如“update tt set create_date=now()”，如果用 binlog 日志进行恢复，由于执行时间不同可能产生的数据就不同。

优点：节省空间。缺点：有可能造成数据不一致。

2）row：行级， binlog 会记录每次操作后每行记录的变化。

优点：保持数据的绝对一致性。因为不管 sql 是什么，引用了什么函数，他只记录执行后的效果。缺点：占用较大空间。

3）mixed：statement 的升级版，一定程度上解决了，因为一些情况而造成的 statement模式不一致问题，默认还是 statement，在某些情况下譬如：当函数中包含 UUID() 时；包含AUTO_INCREMENT 字段的表被更新时；执行 INSERT DELAYED 语句时；用 UDF 时；会按照ROW 的方式进行处理。

优点：节省空间，同时兼顾了一定的一致性。缺点：还有些极个别情况依旧会造成不一致，另外 statement 和 mixed 对于需要对binlog 的监控的情况都不方便。

综合上面对比，Canal 想做监控分析，选择 row 格式比较合适。

1.3 Canal 的工作原理

1.3.1 MySQL 主从复制过程

1） Master 主库将改变记录，写到二进制日志(Binary Log)中； 2） Slave 从库向 MySQL Master 发送 dump 协议，将 Master 主库的 binary log events 拷贝到它的中继日志(relay log)； 3） Slave 从库读取并重做中继日志中的事件，将改变的数据同步到自己的数据库。

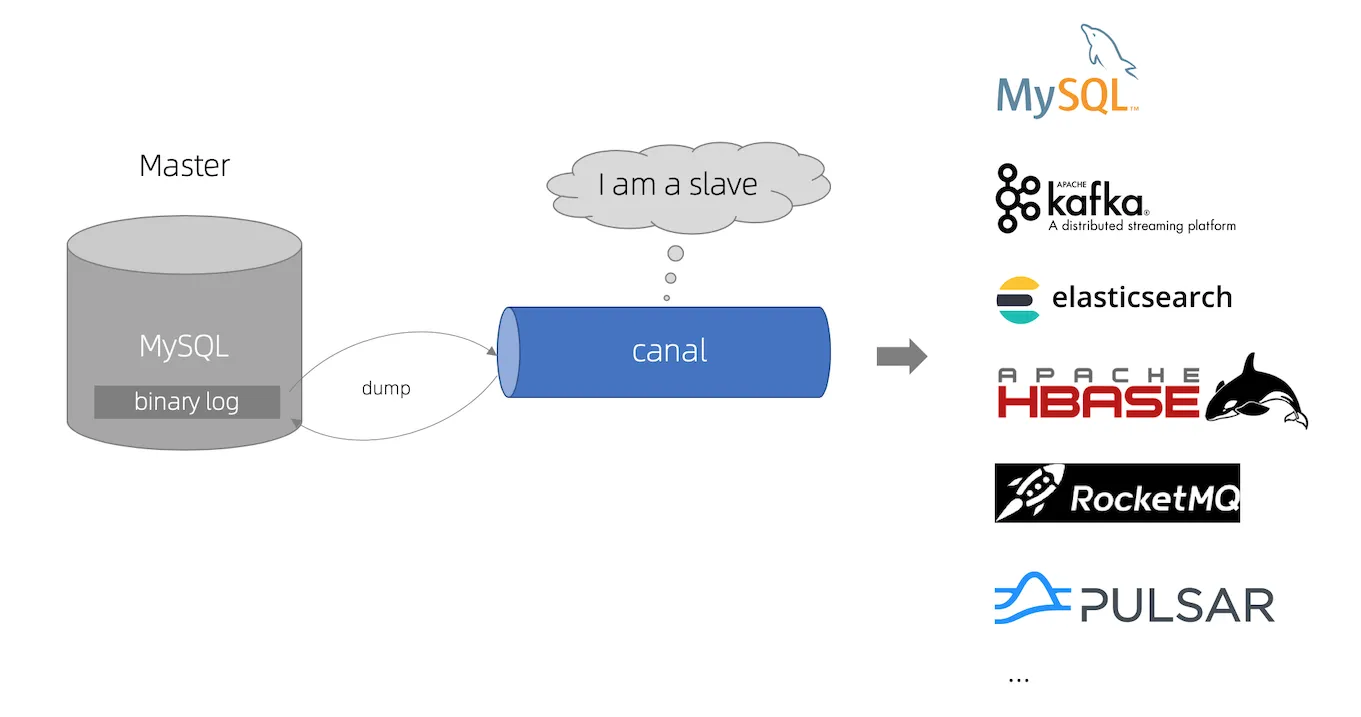

1.3.2 Canal 的工作原理

canal 模拟 MySQL slave 的交互协议，伪装自己为 MySQL slave ，向 MySQL master 发送dump 协议
MySQL master 收到 dump 请求，开始推送 binary log 给 slave (即 canal )
canal 解析 binary log 对象(原始为 byte 流)

2. 环境准备

2.1 创建数据库

2.2 创建数据表

CREATE TABLE user_info(
    `id` VARCHAR(255),
    `name` VARCHAR(255),
    `sex` VARCHAR(255)
);

2.3 修改配置文件开启 Binlog

$：sudo vim /etc/my.cnf
server-id=1
log-bin=mysql-bin
binlog_format=row
binlog-do-db=gmall-2021

注意：binlog-do-db 根据自己的情况进行修改，指定具体要同步的数据库，如果不配置则表示所有数据库均开启 Binlog

2.4 重启 MySQL 使配置生效

sudo systemctl restart mysqld

到/var/lib/mysql 目录下查看初始文件大小 154

2.5 测试 Binlog 是否开启

1）插入数据

INSERT INTO user_info VALUES('1001','zhangsan','male');

2）再次到/var/lib/mysql 目录下，查看 index 文件的大小

2.6 创建账户

在 MySQL 中执行

set global validate_password_length=4;
set global validate_password_policy=0;
GRANT SELECT, REPLICATION SLAVE, REPLICATION CLIENT ON *.* TO 'canal'@'%' IDENTIFIED BY 'canal' ;

3. Canal 的下载和安装

3.1 下载并解压 Jar 包

下载地址

将安装包拷贝到/opt/sortware 目录下，然后解压到/opt/module/canal包下

注意：canal 解压后是分散的，我们在指定解压目录的时候需要将 canal 指定上

mkdir /opt/module/canal
tar -zxvf canal.deployer-1.1.2.tar.gz -C /opt/module/canal

3.2 修改 canal.properties 的配置

$ pwd
/opt/module/canal/conf
$ vim canal.properties
#################################################
######### common argument #############
#################################################
canal.id = 1
canal.ip =
canal.port = 11111
canal.metrics.pull.port = 11112
canal.zkServers =
# flush data to zk
canal.zookeeper.flush.period = 1000
canal.withoutNetty = false
# tcp, kafka, RocketMQ
canal.serverMode = tcp
# flush meta cursor/parse position to file

说明：这个文件是 canal 的基本通用配置，canal 端口号默认就是 11111，修改 canal 的输出 model，默认 tcp，改为输出到 kafka。多实例配置如果创建多个实例，通过前面 canal 架构，我们可以知道，一个 canal 服务中可以有多个 instance，conf/下的每一个 example 即是一个实例，每个实例下面都有独立的配置文件。默认只有一个实例 example，如果需要多个实例处理不同的 MySQL 数据的话，直接拷贝出多个 example，并对其重新命名，命名和配置文件中指定的名称一致，然后修改canal.properties 中的 canal.destinations=实例 1，实例 2，实例 3。

#################################################
######### destinations #############
#################################################
canal.destinations = example

3.3 修改 instance.properties

我们只读取一个 MySQL 数据，所以只有一个实例，这个实例的配置文件在conf/example 目录下

$ pwd
/opt/module/canal/conf/example
$ vim instance.properties

1）配置 MySQL 服务器地址

#################################################
## mysql serverId , v1.0.26+ will autoGen
## slaveId不要与my.cnf中server-id和其他节点重复
canal.instance.mysql.slaveId=20
# enable gtid use true/false
canal.instance.gtidon=false
# position info
canal.instance.master.address=127.0.0.1:3306

2）配置连接 MySQL 的用户名和密码，默认就是我们前面授权的 canal

# username/password
canal.instance.dbUsername=canal
canal.instance.dbPassword=canal
canal.instance.connectionCharset = UTF-8
canal.instance.defaultDatabaseName =test
# enable druid Decrypt database password
canal.instance.enableDruid=false

4. 实时监控测试

4.1 TCP 模式测试

4.1.1 创建 maven 项目

4.1.2 在 gmall-canal 模块中配置 pom.xml

<dependencies>
  <dependency>
    <groupId>com.alibaba.otter</groupId>
    <artifactId>canal.client</artifactId>
    <version>1.1.2</version>
  </dependency>
  <dependency>
    <groupId>org.apache.kafka</groupId>
    <artifactId>kafka-clients</artifactId>
    <version>2.4.1</version>
  </dependency>
</dependencies>

4.1.3 通用监视类 –CanalClient

1）Canal 封装的数据结构

2）在项目模块下创建 com.example.app 包，并在包下创建 CanalClient（java 代码）

import com.alibaba.fastjson.JSONObject;
import com.alibaba.otter.canal.client.CanalConnector;
import com.alibaba.otter.canal.client.CanalConnectors;
import com.alibaba.otter.canal.protocol.CanalEntry;
import com.alibaba.otter.canal.protocol.Message;
import com.google.protobuf.ByteString;
import com.google.protobuf.InvalidProtocolBufferException;

import java.net.InetSocketAddress;
import java.util.List;

public class CanalClient {

    public static void main(String[] args) throws InterruptedException, InvalidProtocolBufferException {

        //TODO 获取连接
        CanalConnector canalConnector = CanalConnectors.newSingleConnector(new InetSocketAddress("192.168.1.1", 11111), "example", "", "");

        while (true) {

            //连接
            canalConnector.connect();

            //订阅数据库
            canalConnector.subscribe("gmall-2021.*");

            //获取数据
            Message message = canalConnector.get(100);

            //获取Entry集合
            List<CanalEntry.Entry> entries = message.getEntries();

            //判断集合是否为空,如果为空,则等待一会继续拉取数据
            if (entries.size() <= 0) {
                System.out.println("当次抓取没有数据，休息一会。。。。。。");
                Thread.sleep(1000);
            } else {

                //遍历entries，单条解析
                for (CanalEntry.Entry entry : entries) {

                    //1.获取表名
                    String tableName = entry.getHeader().getTableName();

                    //2.获取类型
                    CanalEntry.EntryType entryType = entry.getEntryType();

                    //3.获取序列化后的数据
                    ByteString storeValue = entry.getStoreValue();

                    //4.判断当前entryType类型是否为ROWDATA
                    if (CanalEntry.EntryType.ROWDATA.equals(entryType)) {

                        //5.反序列化数据
                        CanalEntry.RowChange rowChange = CanalEntry.RowChange.parseFrom(storeValue);

                        //6.获取当前事件的操作类型
                        CanalEntry.EventType eventType = rowChange.getEventType();

                        //7.获取数据集
                        List<CanalEntry.RowData> rowDataList = rowChange.getRowDatasList();

                        //8.遍历rowDataList，并打印数据集
                        for (CanalEntry.RowData rowData : rowDataList) {

                            JSONObject beforeData = new JSONObject();
                            List<CanalEntry.Column> beforeColumnsList = rowData.getBeforeColumnsList();
                            for (CanalEntry.Column column : beforeColumnsList) {
                                beforeData.put(column.getName(), column.getValue());
                            }

                            JSONObject afterData = new JSONObject();
                            List<CanalEntry.Column> afterColumnsList = rowData.getAfterColumnsList();
                            for (CanalEntry.Column column : afterColumnsList) {
                                afterData.put(column.getName(), column.getValue());
                            }

                            //数据打印
                            System.out.println("Table:" + tableName +
                                    ",EventType:" + eventType +
                                    ",Before:" + beforeData +
                                    ",After:" + afterData);
                        }
                    } else {
                        System.out.println("当前操作类型为：" + entryType);
                    }
                }
            }
        }
    }
}

4.2 Kafka 模式测试

1）修改 canal.properties 中 canal 的输出 model，默认 tcp，改为输出到 kafka

canal.serverMode = kafka

2）修改 Kafka 集群的地址

canal.mq.servers = 192.168.1.1:9092,192.168.1.2:9092,192.168.1.3:9092

3）修改 instance.properties 输出到 Kafka 的主题以及分区数

# mq config
canal.mq.topic=canal_test
canal.mq.partitionsNum=1
# hash partition config
#canal.mq.partition=0
#canal.mq.partitionHash=mytest.person:id,mytest.role:id

注意：默认还是输出到指定 Kafka 主题的一个 kafka 分区，因为多个分区并行可能会打乱 binlog 的顺序，如果要提高并行度，首先设置 kafka的分区数 >1, 然后设置canal.mq.partitionHash 属性。

4）启动 canal

$ cd /opt/module/canal/
$ bin/startup.sh

5）看到 CanalLauncher 你表示启动成功，同时会创建 canal_test 主题

$ jps
2269 Jps
2253 CanalLauncher

6）启动 Kafka 消费客户端测试，查看消费情况

$ bin/kafka-console-consumer.sh --bootstrap-server 192.168.1.1:9092 --topic canal_test

7）向 MySQL 中插入数据后查看消费者控制台

插入数据
INSERT INTO user_info VALUES('1001','zhangsan','male'),('1002','lisi','female');
Kafka 消费者控制台
{"data":[{"id":"1001","name":"zhangsan","sex":"male"},{"id":"1002","name":"lisi","sex":"female"}],"database":"gmall-2021","es":1639360729000,"id":1,"isDdl":false,"mysqlType":{"id":"varchar(255)","name":"varchar(255)","sex":"varchar(255)"},"old":n
ull,"sql":"","sqlType":{"id":12,"name":12,"sex":12},"table":"user_info","ts":1639361038454,"type":"INSERT"}
