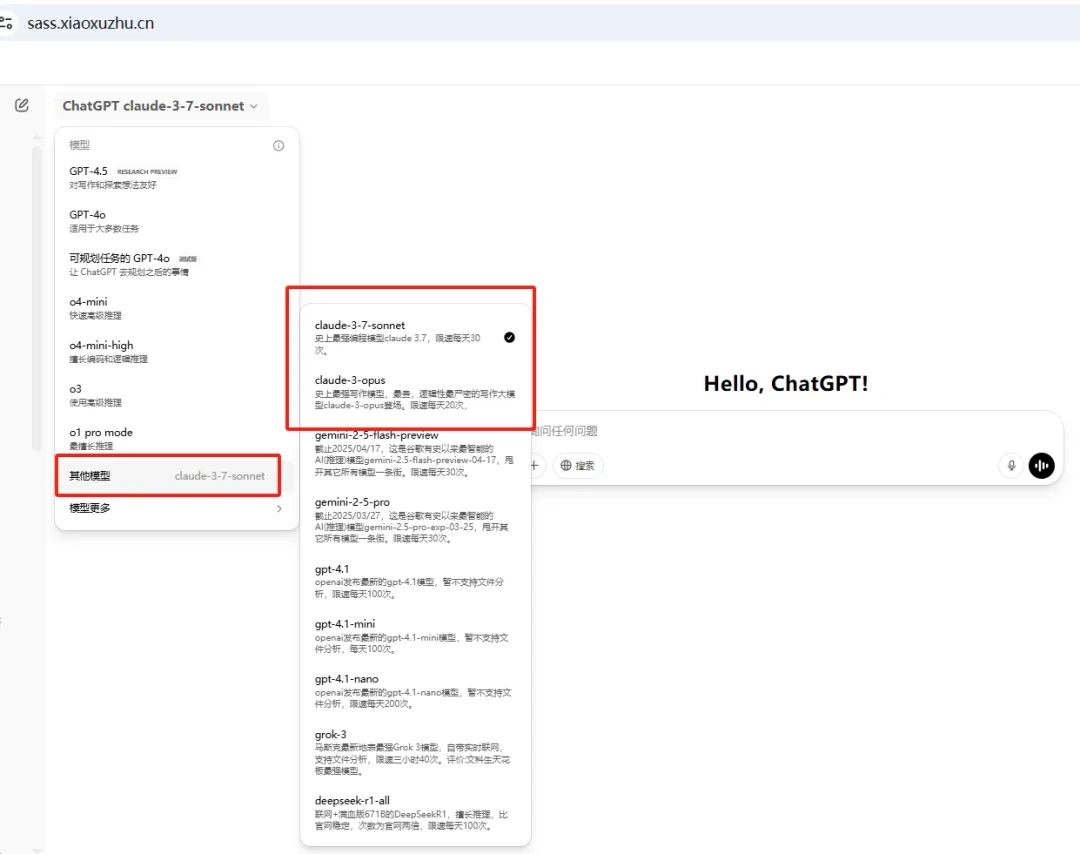

claude3.7高阶玩法，生成系统架构图，国内直接使用

*****
<此处替换为系统描述>
*****

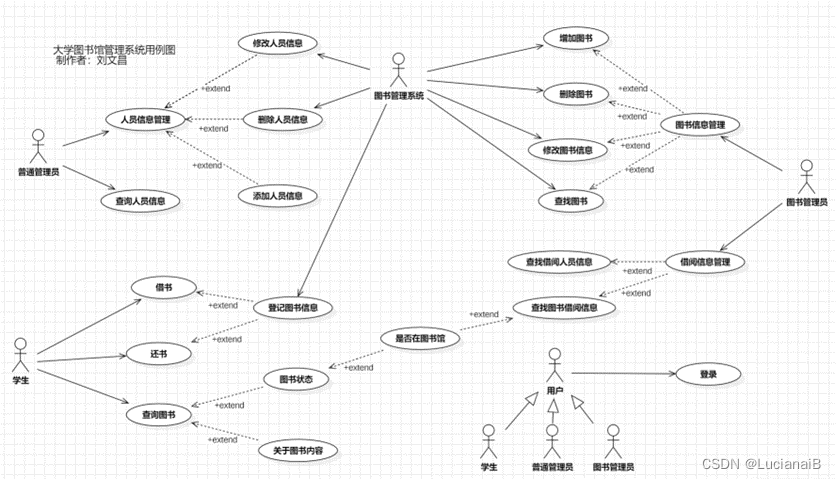

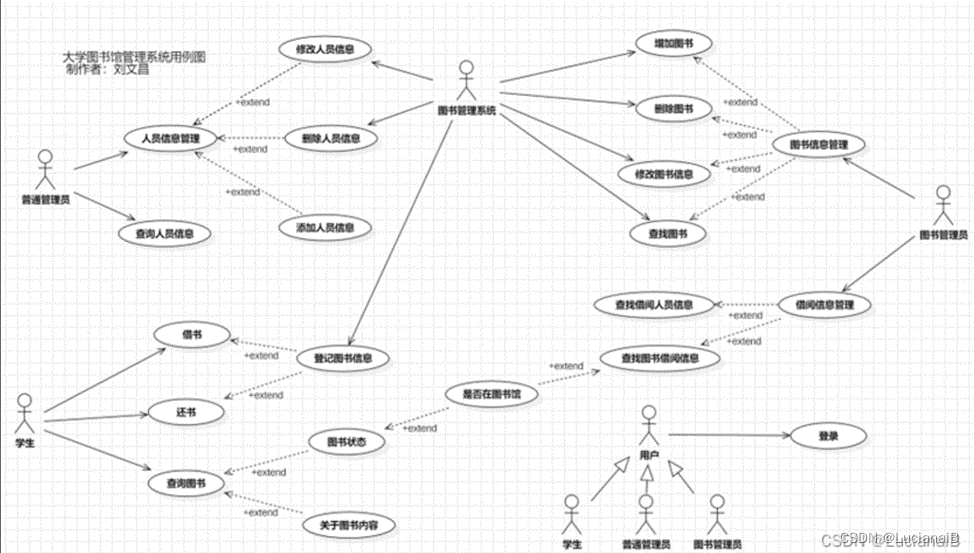

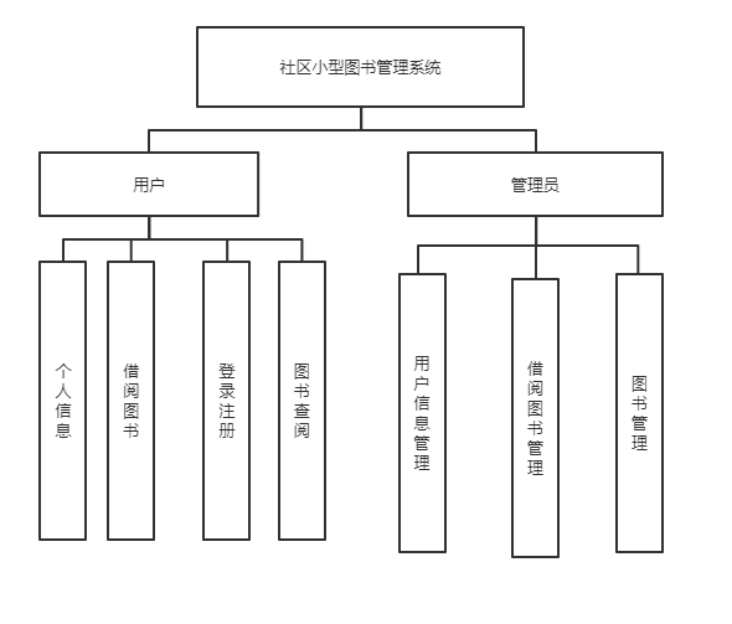

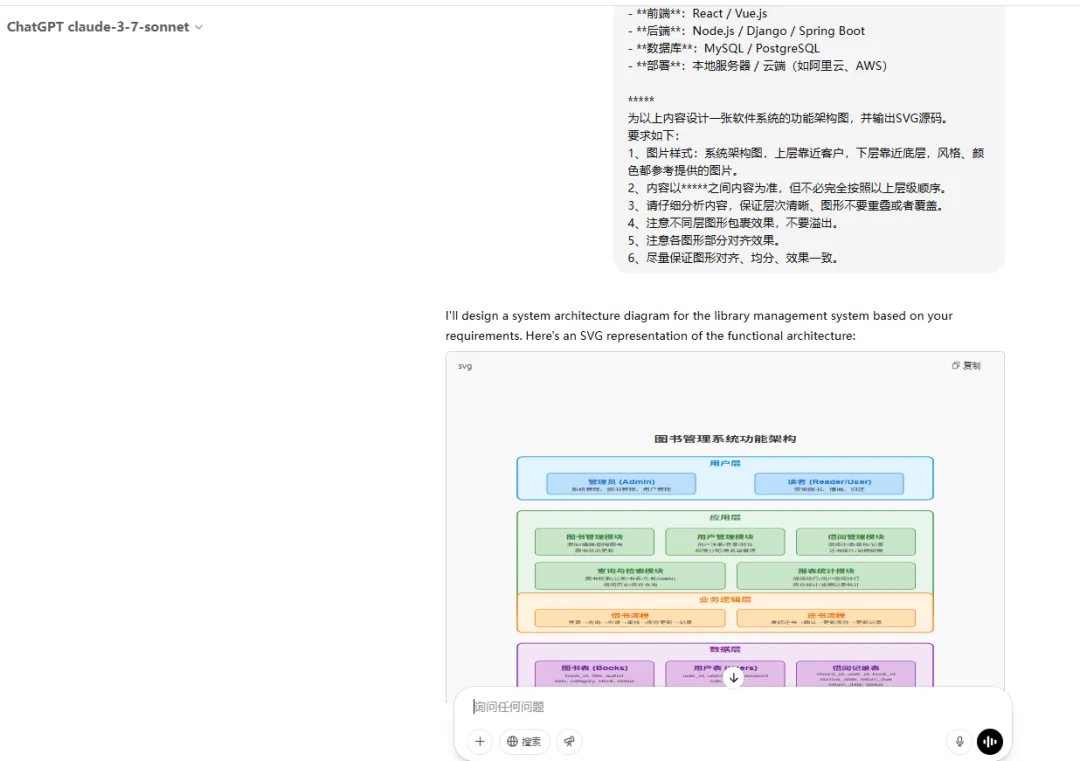

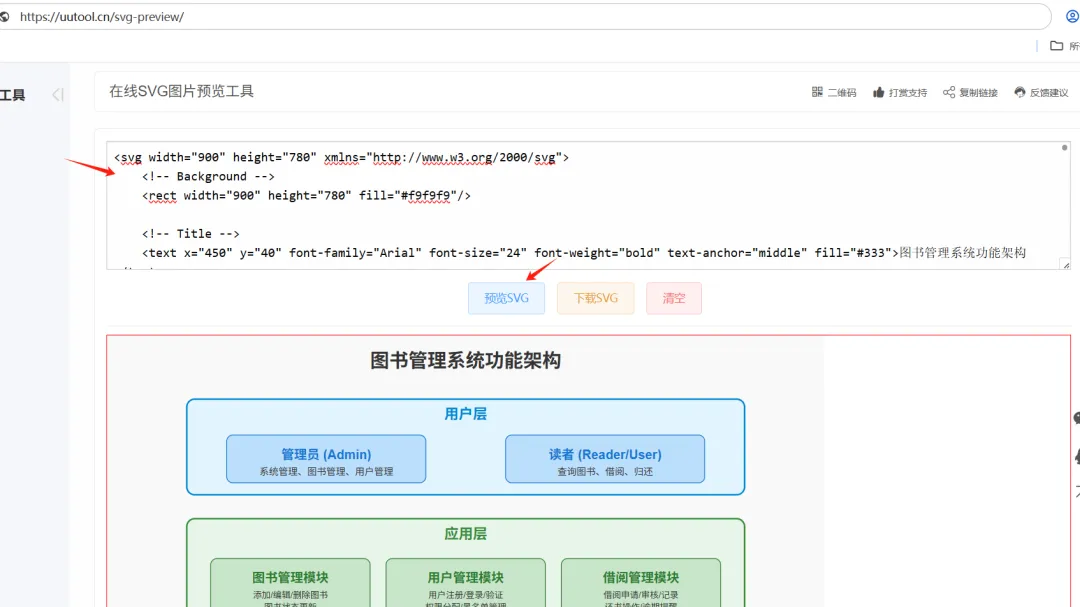

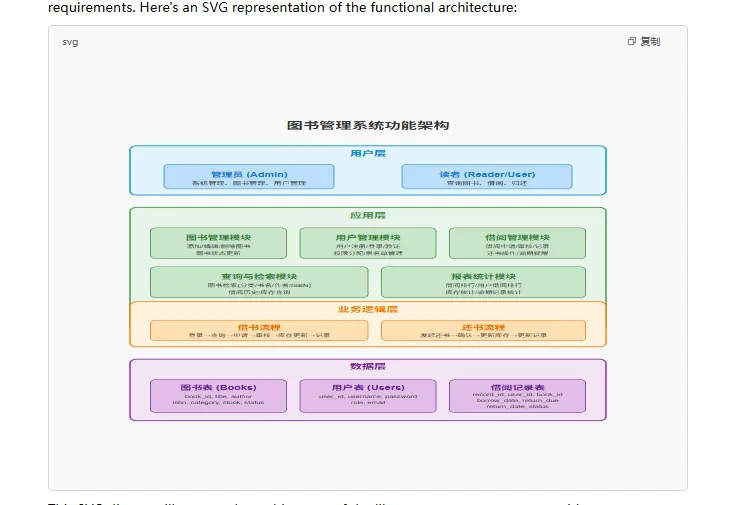

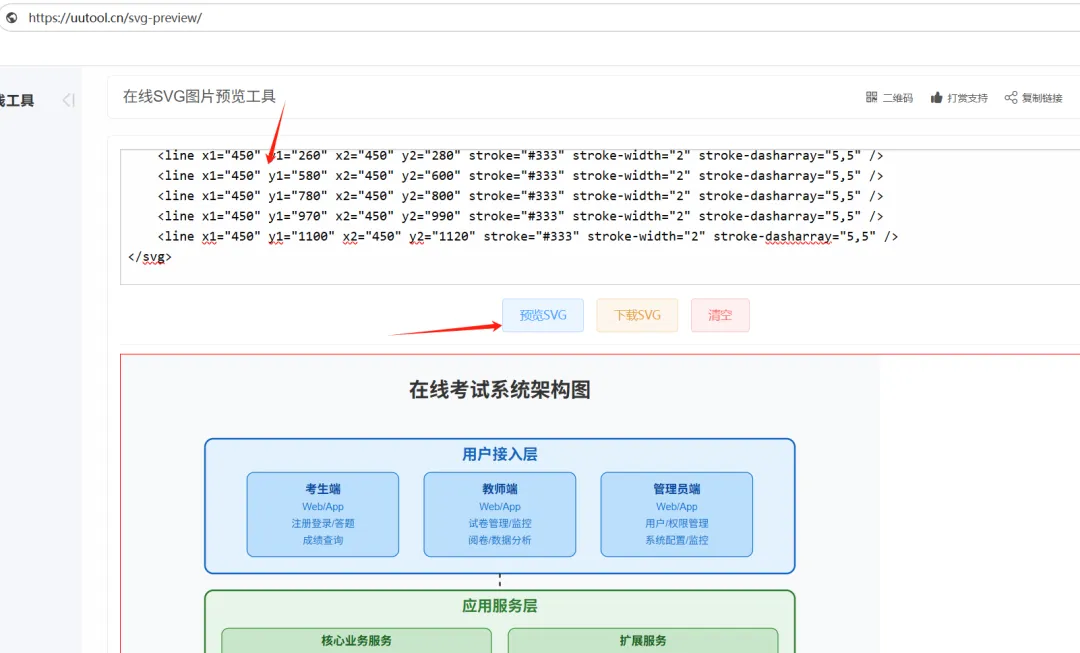

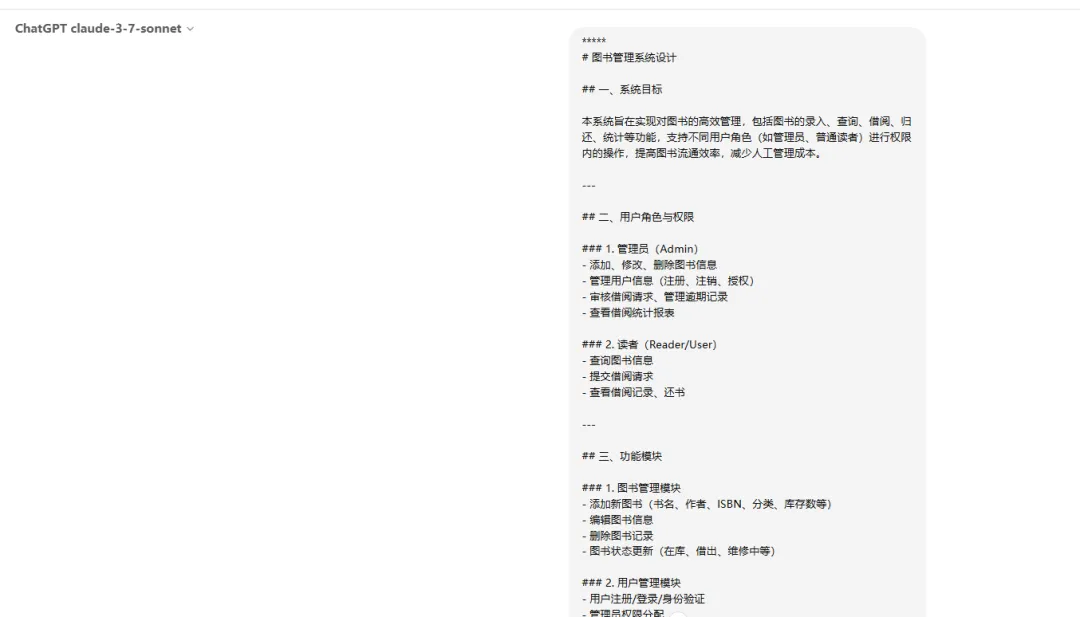

为以上内容设计一张软件系统的功能架构图，并输出SVG源码。
要求如下：
1、图片样式：系统架构图，上层靠近客户，下层靠近底层，风格、颜色都参考提供的图片。
2、内容以*****之间内容为准，但不必完全按照以上层级顺序。
3、请仔细分析内容，保证层次清晰、图形不要重叠或者覆盖。
4、注意不同层图形包裹效果，不要溢出。
5、注意各图形部分对齐效果。
6、尽量保证图形对齐、均分、效果一致。

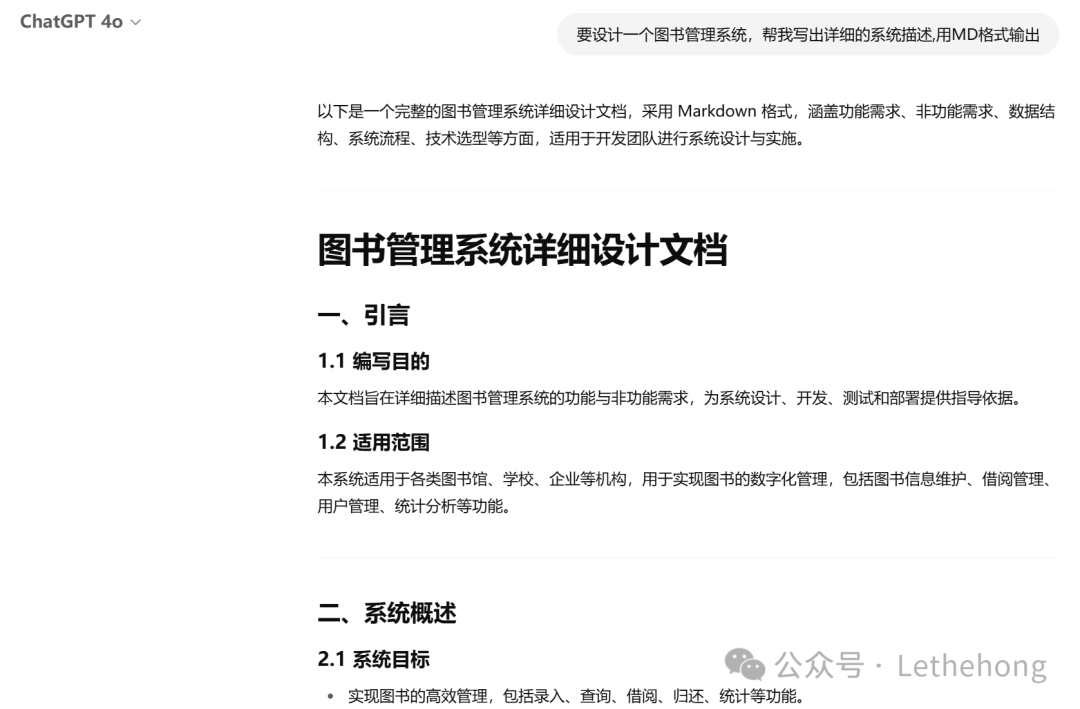

要设计一个图书管理系统，帮我写出详细的系统描述,用MD格式输出

图书管理系统详细设计文档
一、引言
1.1 编写目的
本文档旨在详细描述图书管理系统的功能与非功能需求，为系统设计、开发、测试和部署提供指导依据。

1.2 适用范围
本系统适用于各类图书馆、学校、企业等机构，用于实现图书的数字化管理，包括图书信息维护、借阅管理、用户管理、统计分析等功能。

二、系统概述
2.1 系统目标
实现图书的高效管理，包括录入、查询、借阅、归还、统计等功能。

支持不同用户角色（如管理员、普通读者）进行权限内的操作。

提高图书流通效率，减少人工管理成本。

2.2 用户角色与权限
2.2.1 管理员
添加、修改、删除图书信息。

管理用户信息（注册、注销、授权）。

审核借阅请求、管理逾期记录。

查看借阅统计报表。

2.2.2 读者
查询图书信息。

提交借阅请求。

查看借阅记录、还书。

三、功能需求
3.1 图书管理模块
添加新图书（书名、作者、ISBN、分类、库存数等）。

编辑图书信息。

删除图书记录。

图书状态更新（在库、借出、维修中等）。

3.2 用户管理模块
用户注册/登录/身份验证。

管理员权限分配。

黑名单管理（逾期不还等）。

3.3 借阅管理模块
借书申请、审核。

借书记录管理（借出时间、应还时间、实际还书时间）。

自动提示逾期。

还书操作与状态更新。

3.4 查询与检索模块
图书检索（支持按分类、书名、作者、ISBN）。

借阅历史查询。

库存剩余查询。

3.5 报表统计模块
借阅排行（最多借出的书）。

用户借阅排行榜。

图书库存统计。

逾期记录统计。

四、非功能需求
4.1 性能要求
系统应能支持至少1000个并发用户同时在线操作，保证系统在高负载情况下仍能稳定运行。

常规操作响应时间不超过2秒。

4.2 安全性要求
实现用户权限管理，限制不同用户对数据的访问权限。

对敏感数据进行加密存储和传输，防止数据泄露和篡改。

4.3 可用性要求
系统应具备高可靠性，确保长时间稳定运行，减少故障发生概率。

提供完善的日志记录和监控功能，便于快速定位和解决问题。

4.4 兼容性要求
支持主流浏览器（如Chrome、Firefox、Safari、Edge等）的访问。

支持多种操作系统（如Windows、Linux、MacOS等）的客户端或服务器端部署。

提供响应式布局，确保在手机、平板等移动设备上也能良好运行和访问。

五、数据结构设计（简略）
5.1 图书表（Books）

字段名 类型 描述
book_id int 图书唯一标识
title varchar 书名
author varchar 作者
isbn varchar ISBN号
category varchar 分类
stock int 库存数
status varchar 状态（在库、借出等）
5.2 用户表（Users）

字段名 类型 描述
user_id int 用户唯一标识
username varchar 用户名
password varchar 密码（加密）
role varchar 用户角色（管理员/读者）
email varchar 邮箱
5.3 借阅记录表（Borrow_Records）

字段名 类型 描述
record_id int 借阅记录ID
user_id int 借书人ID
book_id int 图书ID
borrow_date date 借出时间
return_due date 应还时间
return_date date 实际还书时间
status varchar 状态（已归还/未归还/逾期）
六、系统流程（简略）
6.1 借书流程
用户登录系统 → 查询图书 → 提交借书申请。

管理员审核申请 → 库存更新 → 借阅记录生成。

用户查看借阅记录与还书时间 → 按时还书。

6.2 还书流程
用户发起还书请求。

管理员确认 → 更新库存 → 更新借阅记录状态。

七、技术选型建议
前端：React / Vue.js

后端：Node.js / Django / Spring Boot

数据库：MySQL / PostgreSQL

部署：本地服务器 / 云端（如阿里云、AWS）

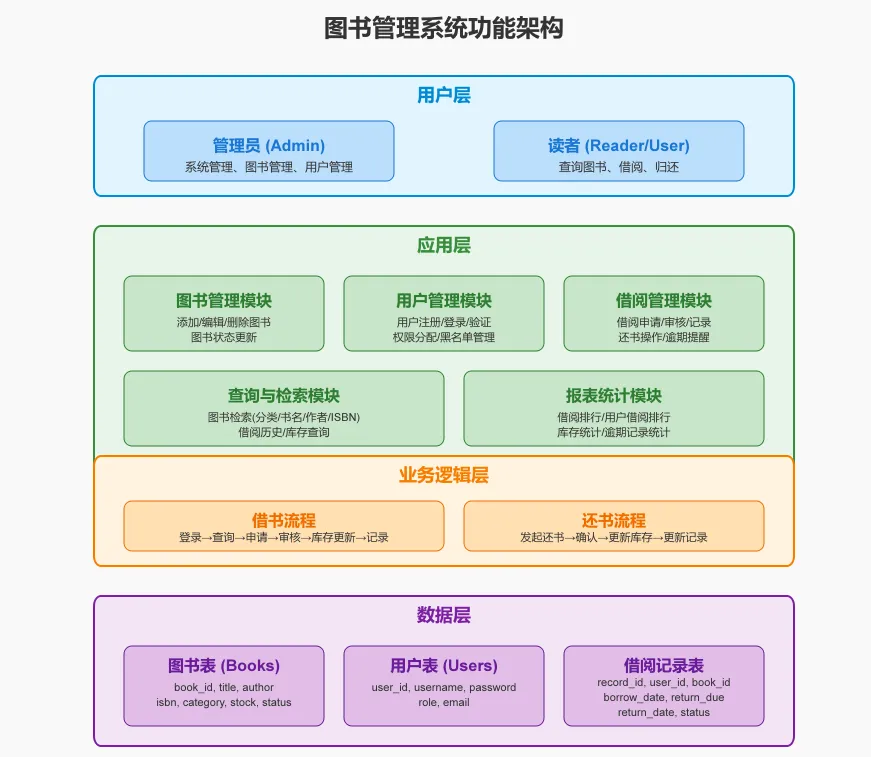

八、系统架构设计
系统采用三层架构设计：

表示层（前端）：负责用户界面的展示与交互。

业务逻辑层（后端）：处理业务逻辑，响应前端请求。

数据访问层（数据库）：负责数据的存储与管理。

九、性能优化策略
数据库优化：建立索引、规范数据库结构、定期清理无用数据等，以提升系统的响应速度和效率。

缓存机制：对频繁访问的数据进行缓存，减少数据库的访问压力。

负载均衡：在高并发情况下，采用负载均衡技术，分散请求压力，保证系统稳定运行。

十、总结
本图书管理系统设计文档详细描述了系统的功能需求、非功能需求、数据结构、系统流程、技术选型等内容，旨在为系统的开发与实施提供全面的指导。通过本系统的建设，能够有效提升图书管理的效率，改善用户的借阅体验，实现图书馆的数字化转型。

图书管理系统详细设计文档
一、系统概述
1.1 系统目标
本图书管理系统旨在实现图书馆资源的数字化管理，提供完整的图书信息维护、借阅管理、用户权限控制、数据统计分析等功能，从而提升图书馆运营效率，改善读者使用体验，降低人工管理成本。

1.2 系统特点
全面的图书资源管理功能

多角色权限控制机制

自动化的借阅流程管理

丰富的数据统计与分析工具

友好的用户界面与搜索体验

完善的数据安全与备份机制

二、用户角色与权限
2.1 超级管理员
系统配置与维护

管理员账号创建与权限分配

系统数据备份与恢复

系统日志查看与监控

2.2 图书管理员
图书信息的添加、修改、删除

图书分类与标签管理

库存盘点与管理

借阅规则设置

2.3 借阅管理员
处理读者借阅与归还请求

管理预约与续借申请

处理逾期与罚款

读者借阅历史查询

2.4 读者
图书查询与检索

借阅状态查看

图书预约与续借申请

个人借阅记录查询

图书评论与评分

三、功能模块详解
3.1 图书信息管理
3.1.1 图书录入
支持单本录入与批量导入

必填信息：书名、作者、ISBN、出版社、出版日期、分类

选填信息：简介、目录、封面图片、页数、定价等

条形码/RFID标签绑定

3.1.2 图书编辑与维护
修改图书基本信息

更新库存状态（在库、借出、损坏、遗失等）

图书信息批量更新

复本管理（同一图书多册管理）

3.1.3 图书分类与标签
多级分类体系管理

自定义标签创建与分配

分类与标签统计查询

分类规则配置

3.1.4 图书报废与剔除
图书报废流程

报废原因记录

报废统计报表

3.2 用户管理模块
3.2.1 用户注册与认证
读者自助注册

管理员账号创建

多种认证方式（用户名密码、手机验证、邮箱验证等）

用户信息维护

3.2.2 权限管理
基于角色的权限控制（RBAC）

权限组配置

功能模块权限分配

数据访问权限控制

3.2.3 读者类型与借阅规则
不同类型读者定义（学生、教师、校外人员等）

借阅权限设置（最大借阅数量、借阅期限等）

预约与续借规则

逾期规则与罚款标准

3.2.4 读者黑名单管理
黑名单规则设置

读者加入/移出黑名单

黑名单权限限制管理

3.3 借阅管理模块
3.3.1 借书流程
读者身份验证

图书状态确认

借阅记录创建

到期提醒设置

3.3.2 还书流程
图书完好性检查

逾期判断与罚款计算

借阅状态更新

图书上架管理

3.3.3 预约管理
图书预约申请

预约队列管理

预约到书通知

超期未取处理

3.3.4 续借功能
续借资格检查

续借次数限制

续借期限设置

续借记录管理

3.3.5 逾期与罚款
自动逾期判断

罚款金额计算

罚款缴纳记录

欠费提醒与处理

3.4 查询与检索模块
3.4.1 基础检索
按书名、作者、ISBN查询

分类浏览

新书推荐

热门借阅排行

3.4.2 高级检索
多条件组合查询

全文检索

模糊匹配

结果过滤与排序

3.4.3 借阅历史查询
个人借阅记录

特定图书借阅历史

借阅趋势分析

读者借阅习惯分析

3.5 报表统计模块
3.5.1 图书统计
馆藏总量统计

分类统计

入馆/剔除统计

图书状态分布

3.5.2 借阅统计
借阅量趋势分析

热门图书排行

借阅周期分析

逾期率统计

3.5.3 读者统计
读者活跃度分析

读者类型分布

借阅习惯分析

违规记录统计

3.5.4 自定义报表
报表模板配置

统计条件自定义

导出多种格式（Excel, PDF, CSV）

数据可视化展示

四、数据结构设计
4.1 图书信息表（Books）

字段名 类型 描述
book_id int 图书唯一标识
isbn varchar(20) ISBN号
title varchar(100) 书名
author varchar(100) 作者
publisher varchar(100) 出版社
publish_date date 出版日期
category_id int 分类ID
price decimal 价格
location varchar(50) 馆内位置
summary text 简介
cover_img varchar(200) 封面图片路径
total_copies int 总复本数
available int 可借数量
created_at datetime 创建时间
updated_at datetime 更新时间
4.2 用户表（Users）

字段名 类型 描述
user_id int 用户唯一标识
username varchar(50) 用户名
password varchar(100) 密码（加密存储）
role_id int 角色ID
real_name varchar(50) 真实姓名
id_card varchar(20) 身份证号
email varchar(50) 邮箱
phone varchar(20) 手机号
status tinyint 状态（正常/黑名单/禁用等）
created_at datetime 创建时间
updated_at datetime 更新时间
4.3 借阅记录表（Borrows）

字段名 类型 描述
borrow_id int 借阅记录ID
book_id int 图书ID
user_id int 用户ID
borrow_date datetime 借出时间
due_date datetime 应还时间
return_date datetime 实际归还时间
renew_count int 续借次数
status tinyint 状态（借出/已还/逾期等）
operator_id int 操作员ID
remarks varchar(200) 备注
created_at datetime 创建时间
updated_at datetime 更新时间
4.4 预约记录表（Reservations）

字段名 类型 描述
reservation_id int 预约记录ID
book_id int 图书ID
user_id int 用户ID
reserve_date datetime 预约时间
valid_until datetime 预约有效期
status tinyint 状态（等待/已通知/已借/取消）
notify_time datetime 通知时间
created_at datetime 创建时间
updated_at datetime 更新时间
4.5 罚款记录表（Fines）

字段名 类型 描述
fine_id int 罚款记录ID
borrow_id int 关联的借阅记录ID
user_id int 用户ID
amount decimal 罚款金额
reason varchar(100) 罚款原因
status tinyint 状态（未缴/已缴）
pay_time datetime 缴纳时间
operator_id int 处理人ID
created_at datetime 创建时间
updated_at datetime 更新时间
五、系统流程设计
5.1 借书流程
读者登录系统，提供身份凭证

系统验证读者身份与借阅资格

读者选择要借阅的图书

系统检查图书状态及读者可借额度

读者确认借阅

系统生成借阅记录，更新图书状态

系统设置归还期限，提供借阅凭证

读者确认借阅完成

5.2 还书流程
读者登录系统，提交还书请求

图书管理员接收图书，扫描条码

系统检索借阅记录，计算是否逾期

系统判断是否产生罚款，若有则通知读者缴纳

管理员确认图书完好性，确认归还

系统更新借阅记录状态和图书状态

系统生成归还凭证

读者确认完成还书

5.3 预约流程
读者查询目标图书，发现当前无可借复本

读者发起预约申请

系统检查读者预约资格和当前预约队列

系统确认预约成功，分配预约顺序

当图书归还时，系统自动通知排队最前的预约读者

读者收到通知后在规定时间内前来借阅

若超期未取，系统自动取消预约，通知下一位

5.4 图书入库流程
管理员录入图书基本信息

系统生成唯一标识

管理员绑定条形码/RFID标签

系统分配馆内位置

管理员贴标签，放置指定位置

系统更新库存信息

完成图书入库

六、非功能需求
6.1 性能需求
系统响应时间：常规操作响应时间不超过3秒

并发处理能力：支持至少100人同时在线操作

数据库查询效率：简单查询响应时间不超过1秒

系统可用性：99.9%的系统正常运行时间

6.2 安全需求
用户密码加密存储（采用哈希算法）

敏感数据传输加密（HTTPS）

防SQL注入和XSS攻击

定期数据备份机制

操作日志完整记录

权限分级控制

6.3 可扩展性需求
模块化设计，支持新功能扩展

支持数据量增长（预计5年内支持至少50万册图书、10万读者）

接口标准化，便于与其他系统集成

支持多语言版本切换

6.4 易用性需求
直观简洁的用户界面

响应式设计，支持多种设备访问

操作步骤简化，减少用户学习成本

提供在线帮助与用户手册

七、技术架构建议
7.1 前端技术
框架：React/Vue.js

UI组件：Ant Design/Element UI

数据可视化：ECharts/D3.js

HTTP客户端：Axios

7.2 后端技术
框架：Spring Boot/Django/Node.js

API规范：RESTful API

文档工具：Swagger

定时任务：Quartz

7.3 数据库
主数据库：MySQL/PostgreSQL

缓存：Redis

搜索引擎：Elasticsearch（用于全文检索）

7.4 部署方案
服务器环境：Linux

容器化：Docker

Web服务器：Nginx

CI/CD：Jenkins/GitHub Actions

八、项目实施建议
8.1 开发阶段划分
需求分析与设计阶段（2周）

详细需求确认

数据库设计

接口设计

原型开发

核心功能开发阶段（6周）

图书管理模块

用户管理模块

借阅管理模块

基础查询功能

扩展功能开发阶段（4周）

高级检索

统计报表

预约与续借

罚款管理

测试与优化阶段（3周）

功能测试

性能测试

安全测试

用户体验优化

部署与培训阶段（1周）

系统部署

数据迁移

人员培训

上线运行

8.2 风险评估与管理
数据迁移风险：制定详细的数据迁移方案，进行充分测试

用户适应风险：提供完整培训和在线帮助，简化操作流程

系统性能风险：进行充分的负载测试，预留扩展空间

安全风险：定期进行安全审计，及时更新修复漏洞

九、总结
本图书管理系统设计方案覆盖了图书管理、用户管理、借阅流程、统计分析等核心功能，采用现代化的技术架构，确保系统的高效性、安全性和可扩展性。通过实施本系统，可以有效提升图书馆的管理效率，改善读者的借阅体验，实现图书资源的合理配置与利用。

系统的模块化设计使其具有良好的扩展性，可根据实际需求进行功能调整和扩展，适应未来发展需求。同时，友好的用户界面和简化的操作流程，将大大降低用户的学习成本，提高系统的实用性。

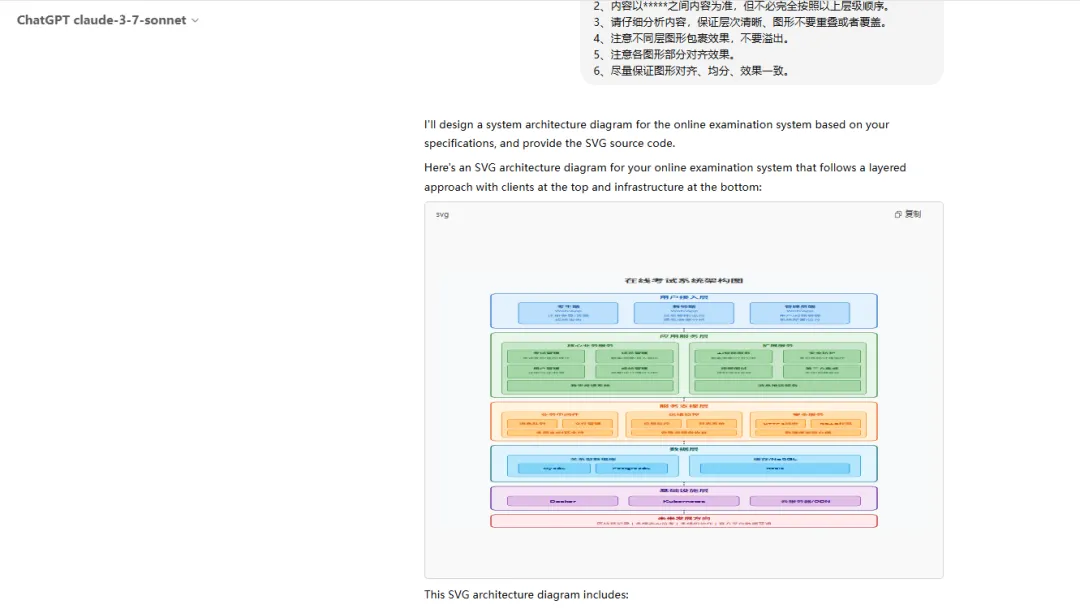

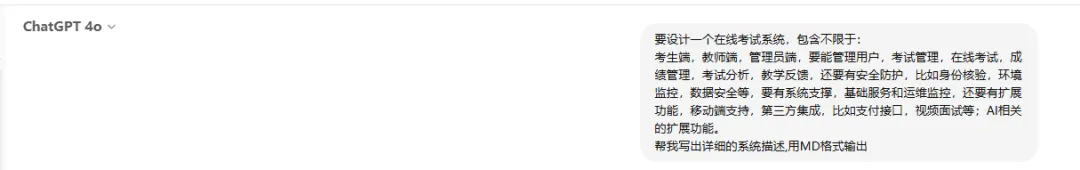

要设计一个在线考试系统，包含不限于：
考生端，教师端，管理员端，要能管理用户，考试管理，在线考试，成绩管理，考试分析，教学反馈，还要有安全防护，比如身份核验，环境监控，数据安全等，要有系统支撑，基础服务和运维监控，还要有扩展功能，移动端支持，第三方集成，比如支付接口，视频面试等；AI相关的扩展功能。

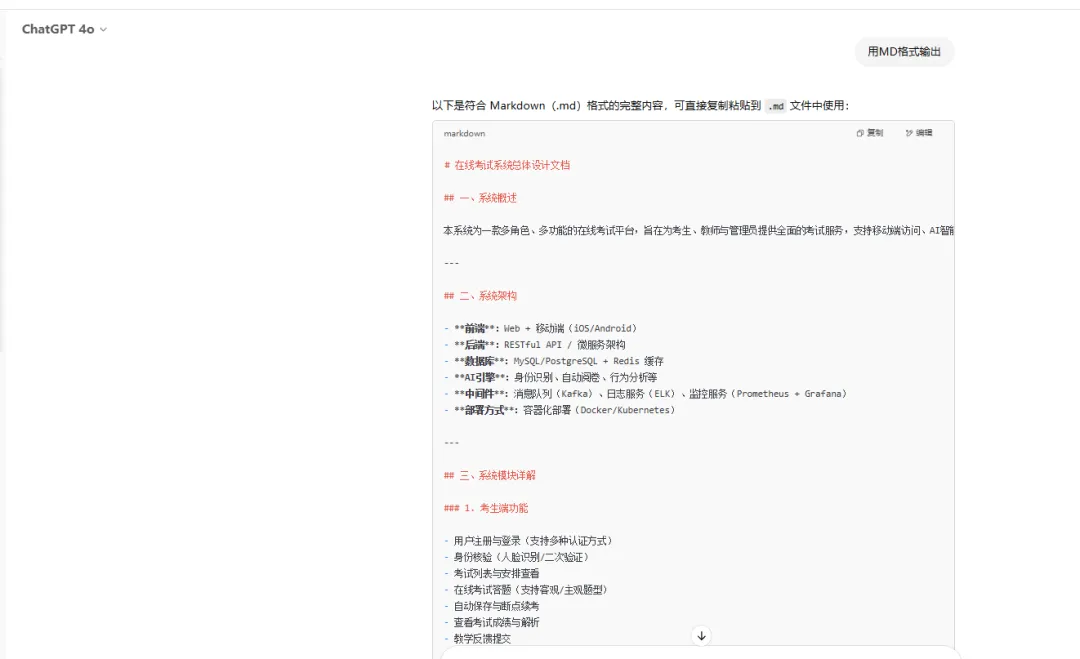

帮我写出详细的系统描述,用MD格式输出

# 在线考试系统总体设计文档

## 一、系统概述

本系统为一款多角色、多功能的在线考试平台，旨在为考生、教师与管理员提供全面的考试服务，支持移动端访问、AI智能扩展及多种安全策略。系统采用模块化架构，确保高扩展性和高可用性，支持未来功能集成与大规模并发访问。

---

## 二、系统架构

- **前端**：Web + 移动端（iOS/Android）
- **后端**：RESTful API / 微服务架构
- **数据库**：MySQL/PostgreSQL + Redis 缓存
- **AI引擎**：身份识别、自动阅卷、行为分析等
- **中间件**：消息队列（Kafka）、日志服务（ELK）、监控服务（Prometheus + Grafana）
- **部署方式**：容器化部署（Docker/Kubernetes）

---

## 三、系统模块详解

### 1. 考生端功能

- 用户注册与登录（支持多种认证方式）
- 身份核验（人脸识别/二次验证）
- 考试列表与安排查看
- 在线考试答题（支持客观/主观题型）
- 自动保存与断点续考
- 查看考试成绩与解析
- 教学反馈提交
- 历史记录与统计图表

### 2. 教师端功能

- 用户管理（创建/删除/管理考生）
- 试卷管理（组卷、题库、导入导出）
- 考试发布与监控（时间、范围、权限设置）
- 成绩阅卷与人工干预
- 成绩分析（班级/个人对比、分数段、趋势分析）
- 教学反馈查看与回复
- 视频面试功能（预约与实时互动）

### 3. 管理员端功能

- 平台用户管理（教师/考生/组织机构）
- 考试与课程配置
- 权限与角色分配
- 日志记录与异常警报
- 数据统计与系统运行报告
- 安全策略配置与日志审计

---

## 四、安全防护机制

### 1. 身份核验
- 人脸识别 + 实名认证
- 二次登录验证（OTP / 手机验证码）

### 2. 环境监控
- 屏幕录制/摄像头监控/浏览器行为检测
- 防切屏 / 禁止复制粘贴 / 反作弊检测

### 3. 数据安全
- HTTPS 全链路加密
- 数据库加密存储
- 数据访问权限控制（RBAC）

---

## 五、系统支撑平台

### 1. 基础服务
- 消息推送服务（考试提醒/公告）
- 文件管理（试卷上传下载、附件处理）
- 多语言与时区支持

### 2. 运维监控
- 应用状态监控（Prometheus + Grafana）
- 日志系统（ELK 日志中心）
- 自动告警与服务恢复

---

## 六、扩展功能模块

### 1. 移动端支持
- Android/iOS 客户端
- 推送通知（考试提醒、成绩发布）
- 移动拍照上传、扫码登录

### 2. 第三方服务集成
- 支付接口（报名缴费）
- 视频会议系统（腾讯会议、Zoom）
- 第三方学习平台接入（如慕课、学堂在线）

### 3. AI智能功能
- AI智能阅卷（主观题评分）
- 行为分析（考生考试行为评分）
- 教学分析推荐（基于大数据与AI的个性化建议）
- 智能问答（AI助教）

---

## 七、技术选型建议

| 类别     | 技术方案                        |
|----------|---------------------------------|
| 前端框架 | React / Vue.js                 |
| 移动端   | Flutter / React Native         |
| 后端框架 | Spring Boot / Django / Node.js |
| 数据库   | PostgreSQL + Redis             |
| 部署     | Docker + Kubernetes            |
| AI支持   | OpenCV、HuggingFace、OpenAI API |

---

## 八、未来发展方向

- 引入区块链记录考试全过程防篡改
- 多模态AI监考（语音+图像+文本分析）
- 多组织协作与跨区域考试支持
- 与教育局/官方平台数据互通接口

*****
# 在线考试系统总体设计文档

## 一、系统概述

本系统为一款多角色、多功能的在线考试平台，旨在为考生、教师与管理员提供全面的考试服务，支持移动端访问、AI智能扩展及多种安全策略。系统采用模块化架构，确保高扩展性和高可用性，支持未来功能集成与大规模并发访问。

---

## 二、系统架构

- **前端**：Web + 移动端（iOS/Android）
- **后端**：RESTful API / 微服务架构
- **数据库**：MySQL/PostgreSQL + Redis 缓存
- **AI引擎**：身份识别、自动阅卷、行为分析等
- **中间件**：消息队列（Kafka）、日志服务（ELK）、监控服务（Prometheus + Grafana）
- **部署方式**：容器化部署（Docker/Kubernetes）

---

## 三、系统模块详解

### 1. 考生端功能

- 用户注册与登录（支持多种认证方式）
- 身份核验（人脸识别/二次验证）
- 考试列表与安排查看
- 在线考试答题（支持客观/主观题型）
- 自动保存与断点续考
- 查看考试成绩与解析
- 教学反馈提交
- 历史记录与统计图表

### 2. 教师端功能

- 用户管理（创建/删除/管理考生）
- 试卷管理（组卷、题库、导入导出）
- 考试发布与监控（时间、范围、权限设置）
- 成绩阅卷与人工干预
- 成绩分析（班级/个人对比、分数段、趋势分析）
- 教学反馈查看与回复
- 视频面试功能（预约与实时互动）

### 3. 管理员端功能

- 平台用户管理（教师/考生/组织机构）
- 考试与课程配置
- 权限与角色分配
- 日志记录与异常警报
- 数据统计与系统运行报告
- 安全策略配置与日志审计

---

## 四、安全防护机制

### 1. 身份核验
- 人脸识别 + 实名认证
- 二次登录验证（OTP / 手机验证码）

### 2. 环境监控
- 屏幕录制/摄像头监控/浏览器行为检测
- 防切屏 / 禁止复制粘贴 / 反作弊检测

### 3. 数据安全
- HTTPS 全链路加密
- 数据库加密存储
- 数据访问权限控制（RBAC）

---

## 五、系统支撑平台

### 1. 基础服务
- 消息推送服务（考试提醒/公告）
- 文件管理（试卷上传下载、附件处理）
- 多语言与时区支持

### 2. 运维监控
- 应用状态监控（Prometheus + Grafana）
- 日志系统（ELK 日志中心）
- 自动告警与服务恢复

---

## 六、扩展功能模块

### 1. 移动端支持
- Android/iOS 客户端
- 推送通知（考试提醒、成绩发布）
- 移动拍照上传、扫码登录

### 2. 第三方服务集成
- 支付接口（报名缴费）
- 视频会议系统（腾讯会议、Zoom）
- 第三方学习平台接入（如慕课、学堂在线）

### 3. AI智能功能
- AI智能阅卷（主观题评分）
- 行为分析（考生考试行为评分）
- 教学分析推荐（基于大数据与AI的个性化建议）
- 智能问答（AI助教）

---

## 七、技术选型建议

| 类别     | 技术方案                        |
|----------|---------------------------------|
| 前端框架 | React / Vue.js                 |
| 移动端   | Flutter / React Native         |
| 后端框架 | Spring Boot / Django / Node.js |
| 数据库   | PostgreSQL + Redis             |
| 部署     | Docker + Kubernetes            |
| AI支持   | OpenCV、HuggingFace、OpenAI API |

---

## 八、未来发展方向

- 引入区块链记录考试全过程防篡改
- 多模态AI监考（语音+图像+文本分析）
- 多组织协作与跨区域考试支持
- 与教育局/官方平台数据互通接口
*****

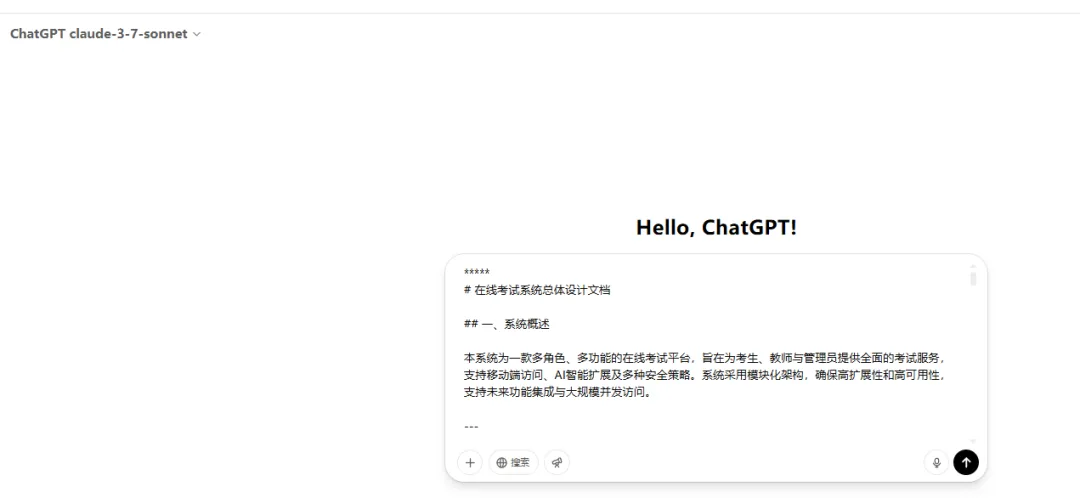

为以上内容设计一张软件系统的功能架构图，并输出SVG源码。
要求如下：
1、图片样式：系统架构图，上层靠近客户，下层靠近底层，风格、颜色都参考提供的图片。
2、内容以*****之间内容为准，但不必完全按照以上层级顺序。
3、请仔细分析内容，保证层次清晰、图形不要重叠或者覆盖。
4、注意不同层图形包裹效果，不要溢出。
5、注意各图形部分对齐效果。
6、尽量保证图形对齐、均分、效果一致。
