电脑系统 开发工具 设计工程 作者 win10 Vivado2018.1 Aurora 仿真上板测试 莫烦 由于项目需要，小编使用Aurora核对数据进行光纤传输，这篇文章主要介绍如何生成Aurora核、仿真上板测 试。 一、Aurora IP建立 第一步
1>lane Width:用户数据接口 4（32bit） 2（16bit） 2>Line Rate：3Gbps 假设图像数据为1280x1024 @60 RGB（24bit），那么 1280 pixels/row x 1024 rows x 8bits/element gray scale x 3 elements/pixel x60 Hz refresh x 1.25 8b/10b x 1.05 (typical FC-AV protocol overhead) is approximately equal to 2.5 Gbps. 3>GT Refclk：200（此处查看板子原理图即可） 4>INIT clk：100MHz 5>DRP clk：100MHz
上述两个时钟在参考范围内设置相同即可，本页其他选项如图设置即可 。
第二步
选择高速串行通道的位置，默认即可 。
第三步
默认即可。
二、仿真测试 在Vivado软件中，我们生成好IP后可以可以打开带有例子的工程，进行仿真查看LANE_UP和CHANNEL_UP信号拉高后，即可认为光纤通道初始化成功，在对其数据接口进行查看，官方给的例程主要分为三大块，数据产生模块、光纤传输模块、数据检查模块 。

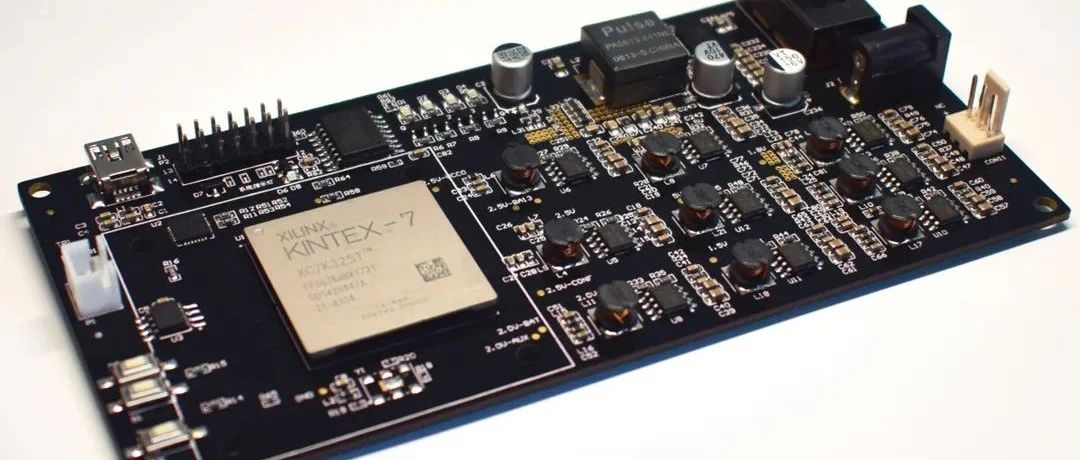

三、上板测试（光纤初始化） 我们需要对INIT_CLK_P、INIT_CLK_N、DRP_CLK、GT_RESET_IN、RESET四个信号进行修改。
第一步 INIT_CLK_P、INIT_CLK_N：我们利用板子的单端输入时钟27M进行pll倍频出的100M提供给INIT_CLK_IN。 将aurora_8b10b_0_exdes文件做如下修改
将aurora_8b10b_0_support文件做如下修改
将aurora_8b10b_0_CLOCK_MODULE文件做如下修改
第二步
DRP_CLK:将倍频出的100M时钟输入给DRP_CLK即可。
第三步
GT_RESET_IN、RESET：如果板子上有硬复位（低有效），对其取反赋给其即可，在顶层aurora_8b10b_0_exdes
中修改。
assign RESET = ~sys_rst_n;
assign GT_RESET_IN = ~sys_rst_n;
第四步
如果我们板子上有指示灯，我们可以通过指示灯来查看是否初始化成功。在顶层aurora_8b10b_0_exdes中修改。
assign CHANNEL_UP_led = ~CHANNEL_UP; assign LANE_UP_led = ~LANE_UP;
我们的指示灯是低电平亮，所以对其取反，上板烧写例程代码后可以看到两个指示灯点亮，我们就可以认为此 时光纤核初始化成功。 学会使用Aurora核之后，那么我们就需要利用相关协议进行传输，小编在本次项目中使用ARINC818协议 对数据进行封装，然后过光纤进行传输，最后回传到sdi芯片进行显示，开发者可根据项目需要选择协议 对数据进行传输。
最后感谢网友莫烦为大家分享学习调试中的经验。
