腾讯网关TGW：用户无感知快速迁移及故障自愈能力 | USENIX ATC '25

腾讯网关团队与清华大学联合撰写的学术论文《TGW: Operating an Efficient and Resilient Cloud Gateway at Scale》（《腾讯网关TGW：一种面向大规模场景的高效弹性云网关架构》）成功入选2025年度USENIX年度技术会议（即USENIX ATC '25）。该论文系统阐述了已在腾讯生产环境稳定运行并持续迭代数代的TGW网关架构，重点展示了其用户无感知的无损快速迁移能力、故障自愈能力及高精度故障定位系统。此项研究成果标志着腾讯公司与清华大学、中国人民大学联合共建的云网络技术实验室在云网关领域取得的又一重大突破。以下将针对论文核心技术创新点进行深度解析。

关注腾讯云开发者，一手技术干货提前解锁👇

01

背景及目标

大规模云数据中心已成为互联网基础设施的核心支柱。作为业务的公网接入入口，TGW（Tencent Gateway）集成了弹性公网接入、智能负载均衡等关键能力，以应对业务流量的快速增长与复杂需求。

当前大型云数据中心已成为支撑数字生态的核心枢纽。腾讯TGW云网关系统（Tencent Gateway）作为全网流量调度中枢，通过弹性公网接入与智能均衡负载等核心能力，有效应对业务规模指数级增长带来的技术挑战。在云计算服务差异化竞争格局下，不同厂商的"杀手级业务"对网络提出了差异化要求，相较于搜索、电商或短视频业务，腾讯的业务（如在线游戏、实时音视频流媒体）对网络时延、传输稳定性具有更高标准。为此我们构建并成功运营了模块化、可高度解耦的TGW云网关系统，其核心能力包括：

• 超高性能转发平面：单节点转发能力达传统方案的2.9倍；
• 秒级弹性伸缩：集群间状态与流量可在4秒内完成无损迁移；
• 智能高可用体系：故障检测、定位与自愈机制支撑现网100%可用性；
• 极致稳定性：承载数十Tbps流量，最坏情况下丢包率低至10⁻⁷~10⁻⁴。

互联网业务的“永不掉线”的需求与现网运营中不可避免的设备及网络故障、变更、网络攻击是有相当的矛盾的，因此对网关系统的可用性保障能力也是很大挑战。因此团队进行设计、部署及持续迭代，已实现以下核心目标：

• 高效数据包处理：支持数十Tbps吞吐量，同时保证微秒级延迟。
• 可扩展的状态管理：实现运行时无感知、无损的状态迁移，避免服务中断。
• 快速故障恢复：应对数据中心频繁的硬件和软件故障，确保高可用性。

TGW云网关系统已在腾讯云全球基础设施中稳定运行8年，服务游戏、直播、金融等海量业务场景，积累了相当丰富的大规模工业级实践经验。本次入选USENIX ATC '25的论文，系统阐述了TGW的架构设计、关键技术（如可扩展状态迁移、故障恢复机制）及运营经验，将为行业提供重要参考。

02

TGW架构及工作流程

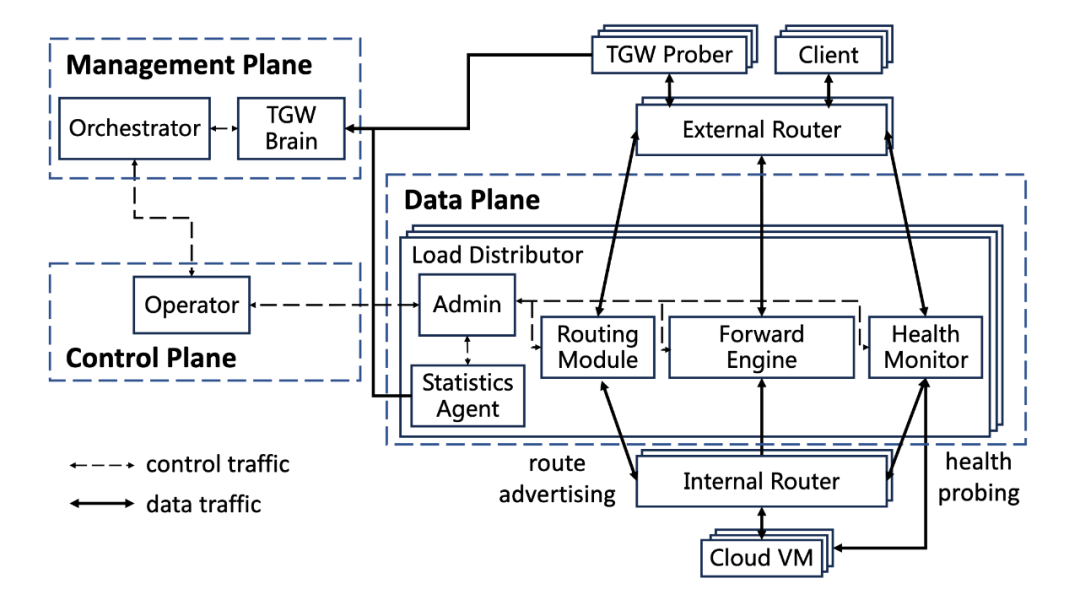

TGW采用层次化模块设计，将网关系统分为以下3个部分：

1. 转发平面：分为无状态的TGW-EIP（弹性公网接入）和有状态的TGW-CLB（云负载均衡）。
2. 控制平面：包括全局管理平面（Orchestrator）、集群本地控制平面（Operator）和分布式数据平面（Load Distributor, LD）。
3. 辅助组件：路由发布（BGP+ECMP路由）、探针（故障检测）和代理（日志聚合）。

在部署模式，针对不同的云网络功能，TGW的集群部署在云网络的不同位置中：

• TGW-EIP部署在区域入口，TGW-CLB部署在可用区（AZ）内。

工作流程（以入向流量为例）：

1. TGW-EIP：流量通过BGP路由引流，经汇聚路由器、接入路由器通过ECMP进入TGW-EIP集群的各转发节点，由转发节点进行NAT和隧道封装。TGW-EIP集群的后端服务器，可能为弹性的虚拟机，也可以是由TGW-CLB集群承载的内网CLB实例。
2. TGW-CLB：TGW-CLB基于服务标识符（如IP对或QUIC连接ID）分发流量到后端服务器，执行有状态的路由转发。发往后端的报文同样采用GRE隧道封装。为了确保同一连接或同一VIP的流量与转发节点的亲和性，上游路由器中配置了奇偶路由的策略。

03

关键技术解析

TGW 的核心技术围绕 高效转发、状态迁移、故障恢复 和 故障检测 四个方面展开，针对大规模云网关场景进行了深度优化。

1. 高效转发平面

TGW 针对不同产品功能（TGW-EIP 和 TGW-CLB）选用两种不同的转发模型，并进行针对性的性能优化，以最大化 DPDK 的性能潜力。

(1) TGW-EIP

提供无状态弹性公网接入能力（NAT、隧道封装），采用Run-to-Completion (RTC) 模型。

核心优化：

• 单核批处理：同一连接的所有数据包由单个 CPU 核心处理，减少跨核同步开销。
• 哈希查找优化：预取+滑动窗口：批量计算哈希值并预取到缓存，减少 CPU Cache-Miss（由 20% 降至 5%）。
• 冲突处理：仅预取首个哈希桶，提高缓存命中率。
• 性能收益：单节点吞吐量提升 53%，延迟稳定在 66–105 μs。

(2) TGW-CLB

作为有状态的负载均衡（需维护连接状态）产品，采用Pipeline+RTC混合模型。

核心优化：

• 动态分发策略：
  • 阶段1（分发核心）：基于服务标识符（如 IP 五元组、QUIC Connection ID）分配流量，突破 NIC RSS 限制。
  • 阶段2（处理核心）：执行规则匹配、状态表查询和隧道封装等核心转发流程，几乎所有业务功能均在处理核心中完成。
• 无锁设计：每个分发核心独占环形缓冲区，避免锁竞争。
• 核心比例：经验性采用 1:2（分发:处理），适配腾讯云流量模式。
• 性能对比：吞吐量达 Tripod 的 2.9 倍（512B 数据包）。

2. 状态迁移机制

TGW 支持 无损热迁移，确保服务连续性，尤其适合在线游戏和实时流媒体等敏感业务。

(1) 热迁移 vs. 冷迁移

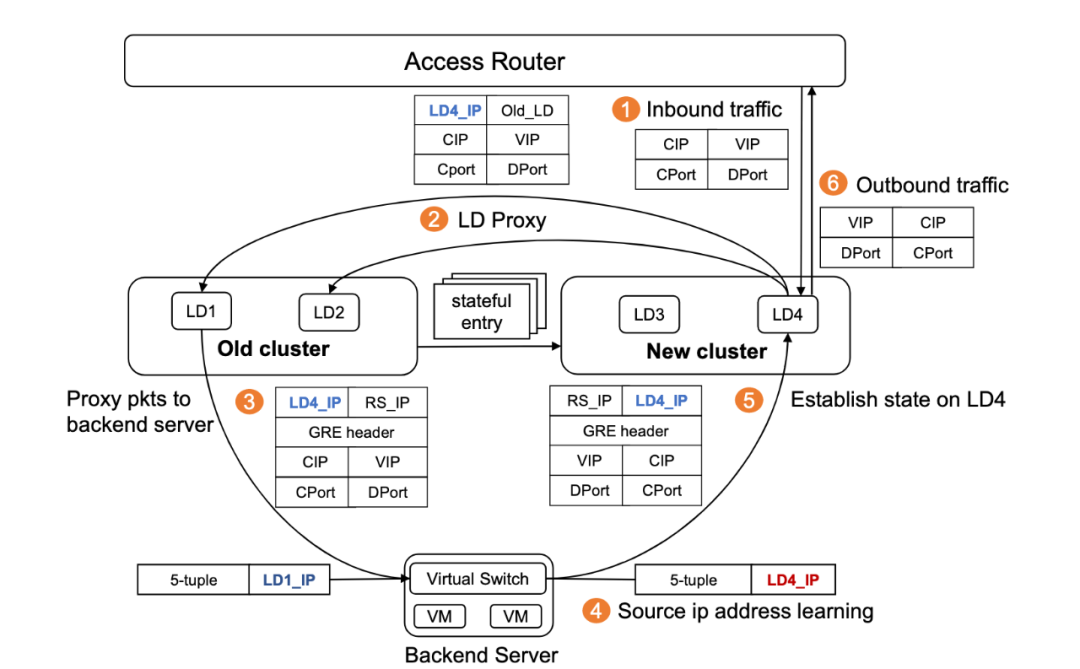

(2) 热迁移流程

• 状态复制：控制器先后复制无状态配置（如 VIP-DIP 映射规则）、动态连接状态。
• 流量切换：迁移 90% 状态后，新集群通过 BGP 宣告路由接管流量。
• 转发节点代理机制：新集群将未识别的流量代理到旧集群所有转发节点
• 快速收敛：后端交换机学习新集群的源 IP，迁移反向流量，自动补全状态（4 秒内完成）。

(3) 状态聚合优化

• VIP 粒度迁移：避免逐条迁移 单条连接的状态（单转发节点可达 240M 条）。
• 独立迁移线程：解耦迁移与数据面处理，减少性能影响。

3. 故障恢复机制

TGW 采用 多级容错模型 和 分散迁移，实现秒级故障恢复。

(1) 集群内链接同步，支持设备升级或故障长连接无损

• 集群内链接同步策略：
  • 短连接过滤：仅同步存活时长 >3 秒的流（减少 70–80% 同步量）。
  • 批量导出：攒满 MTU（1500B）或超时（2 秒）后发送，降低频率。
  • 无脏标记：依赖超时回收机制（非增量更新），简化设计。
• 性能：单转发节点可同步 130M 连接，峰值带宽 350 Mbps。

(2) 多级容错模型

(3) 分散迁移

• 适用场景：异常流量（如 DDoS）触发转发节点级联崩溃。
• 方法：
  • 将受影响 VIP 分片到 k 个缓冲集群（典型值 k=10）。
  • 并行迁移状态，故障影响降至 1/k。
  • 可递归分散，指数级缩小故障崩溃半径。

4. 故障检测与定位

TGW 通过染色标记拨测系统，实现 1 分钟内故障定位。

• 探针设计：
  • TCP 半握手探测：SYN 包携带标记，后端返回 SYN/ACK 后主动 RST（避免占用资源）。
  • 探测频率：每 5 秒探测一次（不同源端口）。
• 标记点（TP/DP）：
  • Trace Point (TP)：记录数据包路径（如转发节点ID）。
  • Drop Point (DP)：记录丢包原因（FLOW_LIMIT、TUNNEL_ENCAP_FAIL）。

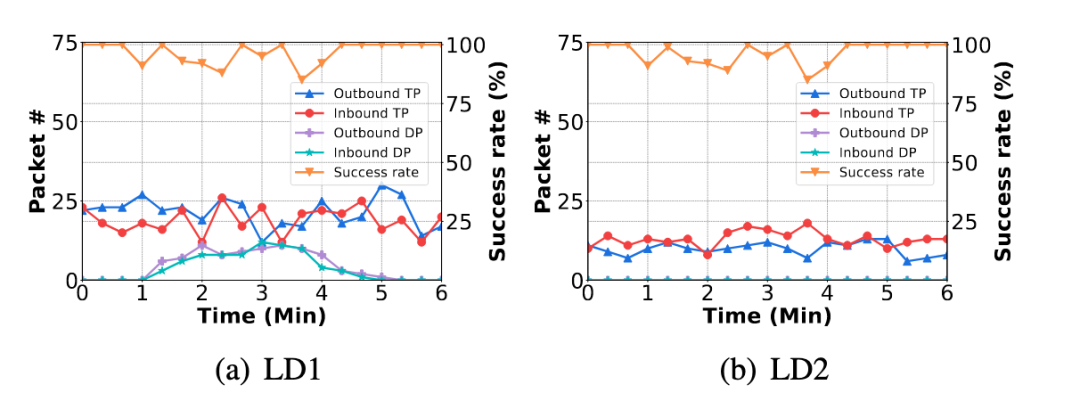

• 案例：
  • 单转发节点崩溃：TP 数量突降。

• 单转发节点抖动：DP 数量激增。

04

运营经验

TGW已在腾讯云全球基础设施中稳定运行8年，服务游戏、直播、金融等海量业务场景，积累了丰富的运维最佳实践。这里从 故障域隔离、冗余策略、集群管理、协议优化 和 安全防御 五个维度展开分享了关键运营经验。

1. 故障域隔离（Blast Radius Isolation）

核心思想：通过分层设计和流量分区，限制单点故障的影响范围。

(1) 分层架构设计

• 区域（Region）级隔离：
  • 每个区域部署独立的 TGW 实例，避免跨区域的故障传播。
  • 全局控制器（Orchestrator）按地理分区部署，减少跨区依赖。
• 可用区（AZ）级隔离：
  • AZ 间采用 Active-Standby 模式，故障时通过 BGP 前缀切换● 集群级隔离：
  • 单集群故障仅影响其承载的 VIP 段，通过去分散迁移快速恢复。

(2) 流量分区

• 服务优先级划分：
  • 游戏/直播流量分配至高优先级集群，电商/API等流量分配至弹性集群。
• 租户隔离：
  • 通过 VPC ID 和隧道封装实现租户间流量隔离。

2. 冗余策略（Redundancy）

目标：以合理成本实现高可用，避免过度冗余。

(1) 50% 冗余原则

(2) 热备与冷备结合

• 热备集群：常驻 50% 冗余节点，随时接管流量（秒级切换）。
• 冷备集群：空闲资源池，故障时需 5–10 分钟扩容（用于非核心业务）。

3. 集群管理（Cluster Management）

核心挑战：平衡性能、稳定性与运维效率。

(1) 上线流程

1. 静态检查：
   1. 在无流量环境下验证硬件配置（CPU 微码版本、NIC 固件）、软件参数（DPDK 大页内存配置）。
2. 渐进式引流：
   1. 先对少量 VIP（如测试 IP）发送探测流量，监控丢包率和延迟。
   2. 确认稳定后，逐步开放更多 VIP 段至生产环境。

(2) 动态扩缩容

• 扩容触发：
  • CPU 利用率 >70% 或新建连接数超过阈值时，自动触发迁移。
• 缩容优化：
  • 避免 C-State 切换：CPU 低功耗模式会引入 μs 级延迟抖动，优先隔离空闲节点而非降频。
  • 优雅下线：先停止 BGP 宣告，待流量排空后再释放资源。

(3) 配置管理

• 版本灰度发布：
  • 新版本先在 5% 节点上线，24 小时无异常后全量推送。
• 回滚机制：
  • 保留旧版本二进制文件，故障时 1 分钟内回退。

4. 协议优化（Protocol Optimization）

(1) 从组播到单播的演进

• 早期方案：使用组播同步状态（适合单区域小集群）。
• 问题：
  • 跨区域组播配置复杂，可靠性差（丢包率 >1%）。
• 改进方案：
  • 改用 UDP 单播，每个转发节点维护对等节点列表。
  • 代价：带宽开销增加 15%，但可靠性提升至 99.999%。

(2) 奇偶路由（Odd-Even Routing）

• 问题：IP 分片或长连接需保证同一流始终由同一转发节点处理。
• 方案：
  • 核心路由器根据源 IP 奇偶性将流量分发至不同接入路由器。
  • 接入路由器通过2元组哈希确保流亲和性。

5. 安全防御（Security）

(1) DDoS 防护架构

• 分层清洗：
  • 边缘清洗：由安全网关过滤 SYN Flood 等 L3/L4 攻击。
  • TGW 限速：基于 VIP 粒度设置带宽、连接数、新建连接速率限制。
• 动态隔离：
  • 受攻击 VIP 自动迁移至专用清洗集群。

(2) 异常流量处理

• 黑名单学习：
  • 自动封禁连续触发 DP（如 FLOW_LIMIT）的源 IP。
• 协议合规性检查：
  • 丢弃非法 GRE 封装包或畸形 QUIC 帧。

05

总结与展望

论文详细展示了腾讯TGW云网关系统的核心技术及运营经验，相信可以为网关系统的开发和运营提供普适性的参考和借鉴意义。未来，TGW将持续融合硬件卸载、可编程转发等前沿技术，推动云网关向更高性能、更强可靠性演进，助力业界构建下一代智能网络基础设施。
