FPGA 高手养成记-Test bench文件结构一览无余

作者头像
碎碎思
发布于 2020-06-30 03:25:35
发布于 2020-06-30 03:25:35
97600
代码可运行
举报
文章被收录于专栏:OpenFPGAOpenFPGA
运行总次数:0
代码可运行

文章目录

01. 前言

02. 完成的 Test bench 文件结构

03. 时钟激励设计

  • 时钟激励产生方法一
  • 时钟激励产生方法二
  • 时钟激励产生方法三
  • 时钟激励产生方法四

04. 复位信号设计

  • 复位信号产生方法一
  • 复位信号产生方法二
  • 复位信号产生方法三

05. 双向信号设计

  • 双向信号描述一
  • 双向信号描述二

06. 特殊信号设计

  • 特殊激励信号产生描述一
  • 特殊激励信号产生描述二
  • 特殊激励信号产生描述三

07. 仿真控制语句及系统任务描述

  • 仿真控制语句及系统任务描述
  • 仿真终端显示描述
  • 文本输入方式

08. 总结

01,前言

Verilog测试平台是一个例化的待测(MUT)模块,重要的是给它施加激励并观测其输出。逻辑模块与其对应的测试平台共同组成仿真模型,应用这个模型可以测试该模块能否符合自己的设计要求。

编写TESTBENCH的目的是为了对使用硬件描述语言设计的电路进行仿真验证,测试设计电路的功能、性能与设计的预期是否相符。通常,编写测试文件的过程如下:

  • 产生模拟激励(波形);
  • 将产生的激励加入到被测试模块中并观察其响应;
  • 将输出响应与期望值相比较。

02,完成的Test bench文件结构

通常,一个完整的测试文件其结构为

  • module Test_bench();//通常无输入无输出
  • 信号或变量声明定义
  • 逻辑设计中输入对应reg型
  • 逻辑设计中输出对应wire型
  • 使用initial或always语句产生激励
  • 例化待测试模块
  • 监控和比较输出响应
  • endmodule

03,时钟激励设计

下面列举出一些常用的封装子程序, 这些是常用的写法, 在很多应用中都能用到。

3.1,时钟激励产生方法一

50%占空比时钟

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
parameter ClockPeriod=10;

initial

begin

clk_i=0;

forever

#(ClockPeriod/2) clk_i=~clk_i;

end

3.2,时钟激励产生方法二

50%占空比时钟

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
initial

begin

clk_i=0;

always #(ClockPeriod/2) clk_i=~clk_i;

end

3.3,时钟激励产生方法三:

产生固定数量的时钟脉冲

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
initial

begin

clk_i=0;

repeat(6)

#(ClockPeriod/2) clk_i=~clk_i;

end

3.4,时钟激励产生方法四

产生非占空比为50%的时钟

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
initial

begin

clk_i=0;

forever

begin

#((ClockPeriod/2)-2) clk_i=0;

#((ClockPeriod/2)+2) clk_i=1;

end

end

04,复位信号设计

4.1,复位信号产生方法一

异步复位

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制

begin

rst_n_i=1;

#100;

rst_n_i=0;

#100;

rst_n_i=1;

end

4.2,复位信号产生方法二

同步复位

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制

begin

rst_n_i=1;

@(negedge clk_i)

rst_n_i=0;

#100; //固定时间复位

repeat(10) @(negedge clk_i); //固定周期数复位

@(negedge clk_i)

rst_n_i=1;

end

4.3复位信号产生方法三

复位任务封装

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制

input [31:0] reset_time; //复位时间可调,输入复位时间

RST_ING=0; //复位方式可调,低电平或高电平

begin

rst_n=RST_ING; //复位中

#reset_time; //复位时间

rst_n_i=~RST_ING; //撤销复位,复位结束

end

endtask

05,双向信号设计

5.1,双向信号描述一

inout在testbench中定义为wire型变量

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
//为双向端口设置中间变量inout_reg作为inout的输出寄存,其中inout变

//量定义为wire型,使用输出使能控制传输方向

//inout bir_port;

wire bir_port;

reg bir_port_reg;

reg bi_port_oe;

assign bi_port=bi_port_oe ? bir_port_reg : 1'bz;

5.2双向信号描述二

强制force

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
//当双向端口作为输出口时,不需要对其进行初始化,而只需开通三态门

//当双向端口作为输入时,只需要对其初始化并关闭三态门,初始化赋值需

//使用wire型数据,通过force命令来对双向端口进行输入赋值

//assign dinout=(!en) din :16'hz; 完成双向赋值

initial

begin

force dinout=20;

#200

force dinout=dinout-1;

end

06,特殊信号设计

6.1特殊激励信号产生描述一

输入信号任务封装

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
task i_data;

input [7:0] dut_data;

begin

@(posedge data_en); send_data=0;

@(posedge data_en); send_data=dut_data[0];

@(posedge data_en); send_data=dut_data[1];

@(posedge data_en); send_data=dut_data[2];

@(posedge data_en); send_data=dut_data[3];

@(posedge data_en); send_data=dut_data[4];

@(posedge data_en); send_data=dut_data[5];

@(posedge data_en); send_data=dut_data[6];

@(posedge data_en); send_data=dut_data[7];

@(posedge data_en); send_data=1;

#100;

end

endtask

//调用方法:i_data(8'hXX);

6.2特殊激励信号产生描述二

多输入信号任务封装

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制

input [7:0] a;

input [7:0] b;

input [31:0] times;

output [8:0] c;

begin

repeat(times) //等待times个时钟上升沿

@(posedge clk_i)

c=a+b; //时钟上升沿a,b相加

end

endtask

//调用方法:more_input(x,y,t,z);  //按声明顺序

6.3,特殊激励信号产生描述三

输入信号产生,一次SRAM写信号产生

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制

begin

cs_n=1; //片选无效

wr_n=1; //写使能无效

rd_n=1; //读使能无效

addr=8'hxx; //地址无效

data=8'hzz; //数据无效

#100;

cs_n=0; //片选有效

wr_n=0; //写使能有效

addr=8'hF1; //写入地址

data=8'h2C; //写入数据

#100;

cs_n=1;

wr_n=1;

#10;

addr=8'hxx;

data=8'hzz;

end

Testbench中@与wait

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制

//wait语句都是使用电平触发

initial

begin

start=1'b1;

wait(en=1'b1);

#10;

start=1'b0;

end

07,仿真控制语句及系统任务描述

7.1,仿真控制语句及系统任务描述

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制

$stop(n) //带参数系统任务,根据参数0,1或2不同,输出仿真信息

$finish   //结束运行仿真,不可继续仿真

$finish(n)  //带参数系统任务,根据参数0,1或2不同,输出仿真信息

//0:不输出任何信息

//1:输出当前仿真时刻和位置

//2:输出当前仿真时刻、位置和仿真过程中用到的memory以及CPU时间的统计

$random //产生随机数

$random % n //产生范围-n到n之间的随机数

{$random} % n //产生范围0到n之间的随机数

7.2,仿真终端显示描述

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制

/*

$monitor($time,,,"clk=%d reset=%d out=%d",clk,reset,out);

*/

$display //终端打印字符串,显示仿真结果等

/*

$display(” Simulation start ! ");

$display(” At time %t,input is %b%b%b,output is %b",$time,a,b,en,z);

*/

$time //返回64位整型时间

$stime //返回32位整型时间

$realtime //实行实型模拟时间

7.3文本输入方式

readmemb/readmemh

代码语言:javascript
代码运行次数:0
运行
AI代码解释
复制
//激励具有复杂的数据结构

//verilog提供了读入文本的系统函数

$readmemb/$readmemh("<数据文件名>",<存储器名>);

$readmemb/$readmemh("<数据文件名>",<存储器名>,<起始地址>);

$readmemb/$readmemh("<数据文件名>",<存储器名>,<起始地址>,<结束地址>);

$readmemb:/*读取二进制数据,读取文件内容只能包含:空白位置,注释行,二进制数

数据中不能包含位宽说明和格式说明,每个数字必须是二进制数字。*/

$readmemh:/*读取十六进制数据,读取文件内容只能包含:空白位置,注释行,十六进制数

数据中不能包含位宽说明和格式说明,每个数字必须是十六进制数字。*/

      /*当地址出现在数据文件中,格式为@hh...h,地址与数字之间不允许空白位置,

可出现多个地址*/

module

reg [7:0] memory[0:3];//声明8个8位存储单元

integer i;

initial

begin

$readmemh("mem.dat",memory);//读取系统文件到存储器中的给定地址

//显示此时存储器内容

for(i=0;i<4;i=i+1)

$display("Memory[%d]=%h",i,memory[i]);

end

endmodule

/*mem.dat文件内容

@001

AB CD

@003

A1

*/

//仿真输出为

Memory[0] = xx;

Memory[1] = AB;

Memory[2] = CD;

Memory[3] = A1;

08,总结

一个完整的设计,除了好的功能描述代码,对于程序的仿真验证是必不可少的。学会如何去验证自己所写的程序,即如何调试自己的程序是一件非常重要的事情。而RTL逻辑设计中,学会根据硬件逻辑来写测试程序,即Testbench是尤其重要的。

本文参与 腾讯云自媒体同步曝光计划,分享自微信公众号。
原始发表:2020-01-19,如有侵权请联系 cloudcommunity@tencent.com 删除

本文分享自 OpenFPGA 微信公众号,前往查看

如有侵权,请联系 cloudcommunity@tencent.com 删除。

本文参与 腾讯云自媒体同步曝光计划  ,欢迎热爱写作的你一起参与!

评论
登录后参与评论
暂无评论
推荐阅读
编辑精选文章
换一批
verilog经典教程(ps入门教程自学图解)
input关键词,模块的输入信号,比如input Clk,Clk是外面关键输入的时钟信号;
全栈程序员站长
2022/08/01
1.5K0
verilog经典教程(ps入门教程自学图解)
Testbench编写指南(1)基本组成与示例
文章转自:https://blog.csdn.net/FPGADesigner/article/details/82021647
碎碎思
2020/06/30
2.6K0
源码系列:基于FPGA的PS2通信电路设计(附源码)
今天给大侠带来基于FPGA的PS2通信电路设计,附源码,获取源码,请在“FPGA技术江湖”公众号内回复“PS2源码”,可获取源码文件。话不多说,上货。
FPGA技术江湖
2020/12/30
7770
ASIC数字设计:前端设计、验证、后端实现
数字系统设计中有三个重要的设计级别概念:行为级(Behavior Level)、寄存器传输级(Register Transfer Level)和门级(Gate level)。其中,
AsicWonder
2023/09/01
9070
ASIC数字设计:前端设计、验证、后端实现
FPGA综合项目——SDRAM控制器
再者就是通信处理模块,具体的通信设置,发送什么命令是写?什么命令是读?发的什么数据?等等。
全栈程序员站长
2022/09/16
6450
FPGA综合项目——SDRAM控制器
Testbench编写指南(2)文件的读写操作
文章转自:https://blog.csdn.net/FPGADesigner/article/details/80470972
碎碎思
2020/06/30
1.5K0
fpga的spi的编程_UASP协议
FPGA实现的SPI协议(二)—-基于SPI接口的FLASH芯片M25P16的使用
全栈程序员站长
2022/11/03
1.2K0
fpga的spi的编程_UASP协议
vhdl testbench实例_支持veriloghdl的工具及获取方法
一般而言,一个testbench需要包含的部分如下: (1)VHDL:entity 和 architecture的声明;Verilog:module declaration (2)信号声明 (3)实例化待测试文件 (4)提供仿真激励 其中第(4)步是关键所在,需要完成产生时钟信号,以及提供激励信号两个任务。
全栈程序员站长
2022/09/29
5130
vhdl testbench实例_支持veriloghdl的工具及获取方法
毛刺消除与输入消抖(单边毛刺滤除、双边毛刺滤除、输入防抖|verilog代码|Testbench|仿真结果)
经典电路设计是数字IC设计里基础中的基础,盖大房子的第一部是打造结实可靠的地基,每一篇笔者都会分门别类给出设计原理、设计方法、verilog代码、Testbench、仿真波形。然而实际的数字IC设计过程中考虑的问题远多于此,通过本系列希望大家对数字IC中一些经典电路的设计有初步入门了解。能力有限,纰漏难免,欢迎大家交流指正。快速导航链接如下:
Loudrs
2023/05/26
5.3K0
毛刺消除与输入消抖(单边毛刺滤除、双边毛刺滤除、输入防抖|verilog代码|Testbench|仿真结果)
verilog_移位寄存器_仿真(程序逐句解释)
  之前老是想着学的快点,就直接编译了程序就下载在开发板上跑,后来发现这样不行,因为如果程序有问题,验证和纠错的时间成本太高了(毕竟vivado跑一次花的时间很长),反过来学习仿真,下面是一点心得和体会。
全栈程序员站长
2022/09/13
9410
verilog_移位寄存器_仿真(程序逐句解释)
FPGA和外围接口-第一章 爱上FPGA(1.5 爱上FPGA从计数器开始))
在这里感谢网上各位大神和前辈的指导资料,在此一一谢过,本系列文章主要是以交流和学习为主,欢迎各位转载,转载请注明下出处,谢谢!
碎碎思
2020/06/30
5520
FPGA逻辑设计回顾(6)多比特信号的CDC处理方式之异步FIFO
异步FIFO是处理多比特信号跨时钟域的最常用方法,简单来说,异步FIFO是双口RAM的一个封装而已,其存储容器本质上还是一个RAM,只不过对其添加了某些控制,使其能够实现先进先出的功能,由于这个功能十分的实用,因此得以广泛应用。真双口RAM可以实现在一端存储,另一端读取的功能,两端的时钟可以不同,将数据存入一个容器,再取出来,这个过程在双口RAM的两端完全不存在亚稳态的问题。由于异步FIFO的实现中也存在数据的存取问题,和双口RAM类似,再加上空满信号的控制,存在跨时钟域的问题,因此只要处理好,空满信号的判断中的跨时钟域问题,就可以使用FIFO解决多比特信号的跨时钟域问题。下面从多个方面来了解一下,异步FIFO的内容,最后会给出异步FIFO的一种普遍的实现方式及其仿真,让我们一起进入今天的内容吧。
Reborn Lee
2021/01/21
1.2K0
FPGA实验3时序逻辑电路-计数器设计
【实验四】设计一个m序列码产生器模块(要求:码长为31,寄存器级数5,反馈系数为75(八进制)的m序列产生器)
timerring
2022/07/20
1.4K0
FPGA实验3时序逻辑电路-计数器设计
我眼中的UVM|只有driver的验证平台
嗨,屏幕前的你还好吗?我是不二鱼,一个不喜欢写技术博客的IC验证工程师,写这个系列,是需要很大的勇气的,因为,写得人很多,但写得好的不多,我也是如此。我一个菜鸡,敢写UVM(应该也不止UVM,我尽量把其他知识杂糅进去),我是疯了吗?至今能有比张强老师写得好的估计也没有,我之所以写,是为了促进自己进步,换了一个新的环境,使用UVM也是日常必备,所以,以写促学,写一写我眼中的UVM,也希望能和大家一起学习,相互成就,如有错误,欢迎私信我批评指正。
用户10108023
2022/10/28
5350
Testbench编写指南(3)模块化工程的仿真方法
文章转自:https://blog.csdn.net/FPGADesigner/article/details/80816066
碎碎思
2020/06/30
3.9K0
MyHDL,体验一下“用python设计电路”
下面的myhdl代码写了一个模块top,里面有两个计数器:cnt1从0计到9,当cnt1=9时,cnt2从0计到4。
ExASIC
2022/03/29
7090
MyHDL,体验一下“用python设计电路”

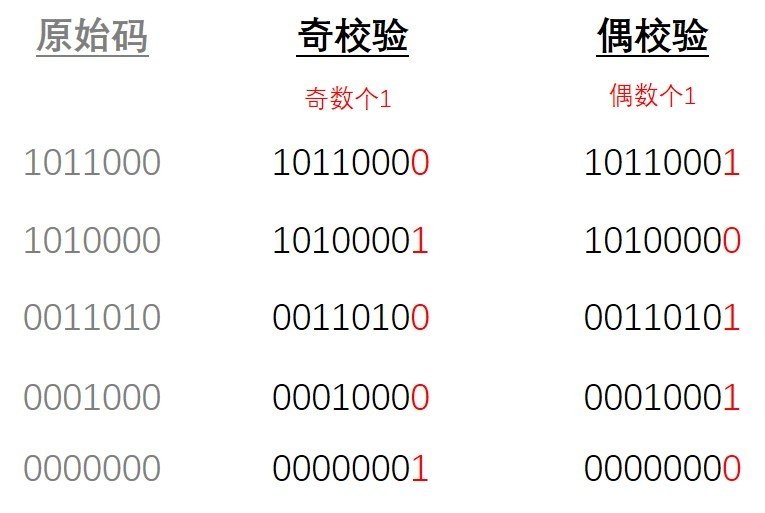

奇偶校验器设计(奇偶校验与奇偶检测,XOR法和计数器法|verilog代码|Testbench|仿真结果)
