LeGO-LOAM 核心技术原理与数学推导详解
LeGO-LOAM在LOAM的基础上，通过一系列精巧的工程设计（地面提取、两步优化、标签匹配），牺牲了部分通用性，换取了在特定场景下无与伦比的性能和效率，作为地面机器人激光SLAM的一个高效、实用、鲁棒的解决方案，在于它深刻理解了地面车辆的应用场景的约束，并针对这些约束做出了最有效的优化，这是工程实践的典范。
1. 点云分割与地面提取的数学原理
1.1 点云到距离图像的投影
这是LeGO-LOAM实现轻量化的第一个关键步骤，将3D点云投影到一个2D矩阵上，极大地简化了后续的邻域搜索操作。

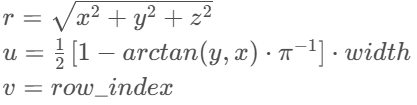

数学映射：对于一个点 P(x,y,z)，计算其在图像中的坐标 (u,v)：
其中：
rr 是点到雷达原点的距离。
uu 是水平方向像素坐标，由水平角决定。
vv 是垂直方向像素坐标，直接对应激光雷达的扫描线索引。
实现： 这个映射关系在 imageProjection.cpp 的 projectPointCloud() 函数中完成，结果存储在 cv::Mat rangeMat 中，这是一个OpenCV的Mat对象，其大小为（扫描线数, 水平分辨率）。
1.2 地面点标记
核心思想： 在同一列（同一u值）的相邻扫描线（v和v+1）上取两个点A和B，计算向量AB与水平面的夹角α，如果α接近雷达的安装仰角（θ），则认为A和B 都是地面点。
数学表达：
实现： 在 groundRemoval() 函数中，算法只遍历靠近地面的几根扫描线（例如 groundScanIndex=7），对每一列从上到下进行比较，并将地面点在 groundMat 中标记为 1。
1.3 点云聚类
对非地面点进行聚类，以过滤掉噪声（如树叶、草地）。
方法： 使用基于深度图像的广度优先搜索（BFS） 算法，比较相邻像素点的距离 rr，如果两点距离在3D空间中很近，则属于同一物体。 在图像上，比较像素 (u,v)和其邻域像素 (u′,v′) 的雷达距离值 r 和 r′，如果 ∣r−r′∣<距离阈值，则认为两点属于同一个聚类。
过滤： 为每个聚类分配一个标签（Label），点数过少（如 < 30）的聚类被标记为噪声并被剔除。
2. 特征提取
特征提取的逻辑与LOAM类似，但是在分割和标记后的点云上进行的。
平滑度计算： 对于每个点 ii，在其所在扫描线上计算一定邻域内点的平滑度（粗糙度）：
其中 S 是点 i 前后连续的点集。
- 角点：平滑度 cc 最大的点，通常位于物体边缘或转角。
- 面点：平滑度 cc 最小的点，通常位于平面表面。
- 额外约束：避免选择被遮挡区域附近的点（类似LOAM），并且只从具有相同聚类标签的点中选取特征，这大大提高了特征匹配的鲁棒性。
3. 两步LM优化的数学推导
这是LeGO-LOAM最核心的创新，它将6自由度的位姿变换的解耦优化变成了两个更简单、更稳定的3自由度优化问题。
3.1 问题建模：点到面和点到线的距离残差
面点残差（用于地面优化）： 找到当前帧面点 Xi 在全局地图中对应的平面，一个平面可以由一个点 Xj 和其法向量 n 确定，点到面的距离残差为：
其中 T 是待求的位姿变换。
角点残差（用于偏航优化）： 找到当前帧角点 Xi 在全局地图中对应的直线。一条直线可以由两个点 Xj, Xl 确定。点到线的距离残差为：
3.2 第一步：通过地面面点优化 [θₓ, θᵧ, t_z]
原理： 地面点云对机器人的俯仰（pitch）、滚动（roll） 和高度（z） 变化极为敏感，而对水平平移（x, y）和偏航（yaw）的变化不敏感。
优化变量：
残差方程：构建一个包含所有地面面点残差 dSk的残差向量 f1(ξ1)。
求解：使用(LM) 算法求解非线性最小二乘问题：
LM算法的核心是迭代求解线性方程：
其中 J1 是残差 f1 关于优化变量 ξ1 的雅可比矩阵，λ 是阻尼因子，通过迭代求解 δξ1 并更新 ξ1，最终得到最优解。
3.3 第二步：通过角点优化 [tₓ, t_y, θ_z]
原理： 在第一步已经纠正了姿态倾斜和高度后，角点特征对水平平移（x, y） 和偏航角（yaw） 的变化最为敏感。
优化变量：
残差方程：构建一个包含所有角点残差 dLk的残差向量 f2(ξ2)。

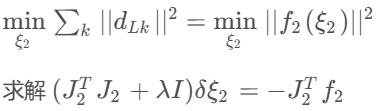

求解：同样使用LM算法求解：
最终，将两步的结果合并，得到完整的6自由度位姿变换估计 TT，这种解耦策略显著降低了每次LM优化的维度，减少了计算量，并提高了在特定维度（尤其是地面相关维度）上的估计精度和稳定性。
4. LeGO-LOAM 与其他SLAM算法的横向对比
为了更清晰地定位LeGO-LOAM在SLAM技术生态中的位置，将其与具有代表性的其他几类SLAM算法进行对比。
算法类别 | 代表性算法 | 传感器 | 核心原理 | 优势 | 劣势 | 适用场景 |
|---|---|---|---|---|---|---|
激光SLAM（基于特性） | ALOAM | 3D Lidar | 提取角点、面点特征，进行帧间匹配与地图匹配优化 | 高精度、开创性工作 | 计算量大、无回环、对运动畸变敏感 | 无人机、实验环境 |
LeGO-LOAM | 3D Lidar (+IMU) | 在LOAM基础上：点云分割、地面优化、两步LM优化、标签匹配 | 轻量化、地面场景鲁棒性强、计算效率高、可集成回环 | 性能依赖于地面存在、非地面场景优势减弱 | 地面移动机器人（AGV、UGV）、户外导航 | |
激光SLAM (基于面元/NDT) | Cartographer | 2D/3D Lidar | 基于子图的图优化，使用分支定界法进行扫描匹配 | 回环检测能力强、累计误差控制优秀、非常稳定 | 配置复杂、计算资源消耗较大 | 室内大尺度场景建图（扫地机器人、仓储物流） |
紧耦合激光惯性里程计 | LIO-SAM | 3D Lidar + IMU | 因子图优化，紧耦合融合IMU预积分、激光里程计、GPS、回环 | 精度极高、IMU有效补偿运动畸变、全局一致性最好 | 系统复杂、对IMU质量要求高、计算量最大 | 高精度定位与建图、剧烈运动场景（无人机、自动驾驶） |
视觉惯性里程计(SLAM) | VINS-Mono | Mono Camera + IMU | 基于视觉特征点，与IMU进行紧耦合非线性优化 | 传感器便宜、信息丰富（纹理） | 对光照、纹理敏感、易丢失、尺度不确定性（单目） | 计算资源受限、轻量级应用（AR/VR、手机机器人） |
纯视觉SLAM | ORB-SLAM3 | Mono/RGB-D Camera | 基于ORB特征点，共视图、本质图、Sim3优化，支持多地图 | 精度高、回环检测非常强大 | 对动态物体、快速运动、光照变化鲁棒性差 | 室内小尺度静态环境 |
- 如果是地面机器人（如巡检车、农业机器人）、主要运行在户外或有地面的环境、计算资源有限（Jetson TX2等）：LeGO-LOAM是首选，提供了精度、效率和鲁棒性的最佳平衡。
- 如果机器人运动剧烈（如无人机）或需要极高的精度：选择 LIO-SAM 等紧耦合激光惯性方案。
- 如果需要构建大规模室内地图且对回环要求极高：Cartographer 可能是更稳妥的选择。
- 如果平台没有激光雷达，或者成本敏感：考虑 VINS 等视觉惯性方案。
- 如果在学术研究，追求高精度且环境静态：ORB-SLAM3 是视觉领域的标杆。
