WD：CXL内存热数据检测

关键要点

• 研究了基于CXL内存的热数据检测技术。

• 数据温度应反映存储位置，并通过跟踪应用程序内存访问来识别热数据。

• 应用程序可以通过API控制数据布局。

• 基于Open Compute Project提出的可扩展内存系统（CMS）子组提出了一种热性跟踪扩展到CXL的技术方案。

• 监控分为粗粒度和细粒度两个阶段，用于确定高活动区域并迁移热页面。

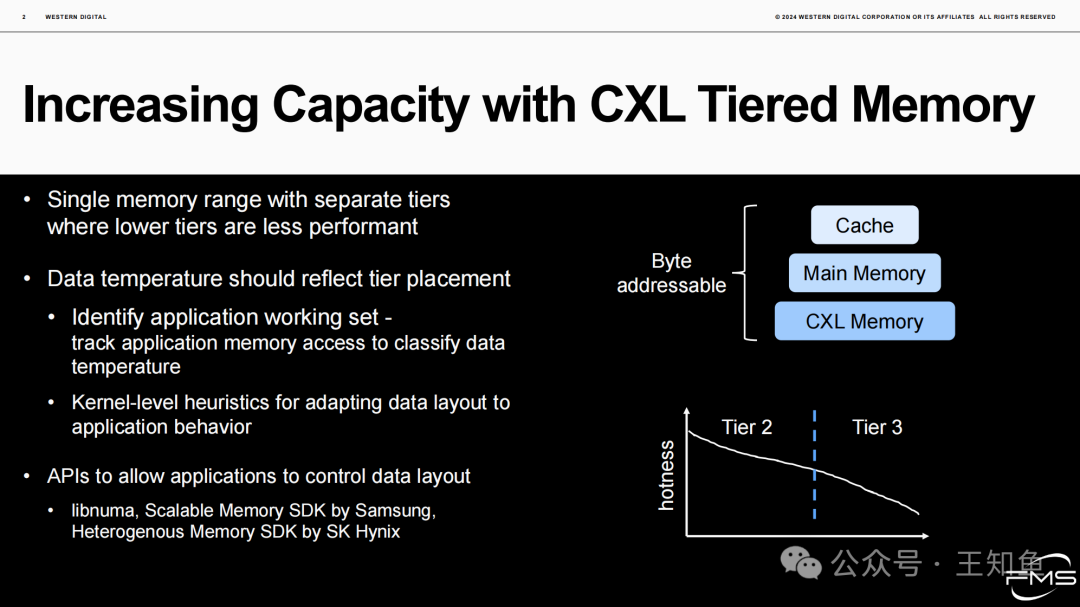

使用CXL分层内存增加容量

单一内存范围内有不同的层级，较低层级的性能较差。

数据的“温度”应反映层级的分配位置：

• • 识别应用的工作集，通过追踪应用的内存访问来对数据温度进行分类。
• • 内核级的启发式方法用于根据应用行为适应数据布局。

提供API使应用可以控制数据布局：

• • 包括libnuma、三星的Scalable Memory SDK、SK Hynix的Heterogeneous Memory SDK。

Note：API控制内存数据布局，把经常访问的数据调度到缓存和主存中，从软件侧提高数据访问效率。

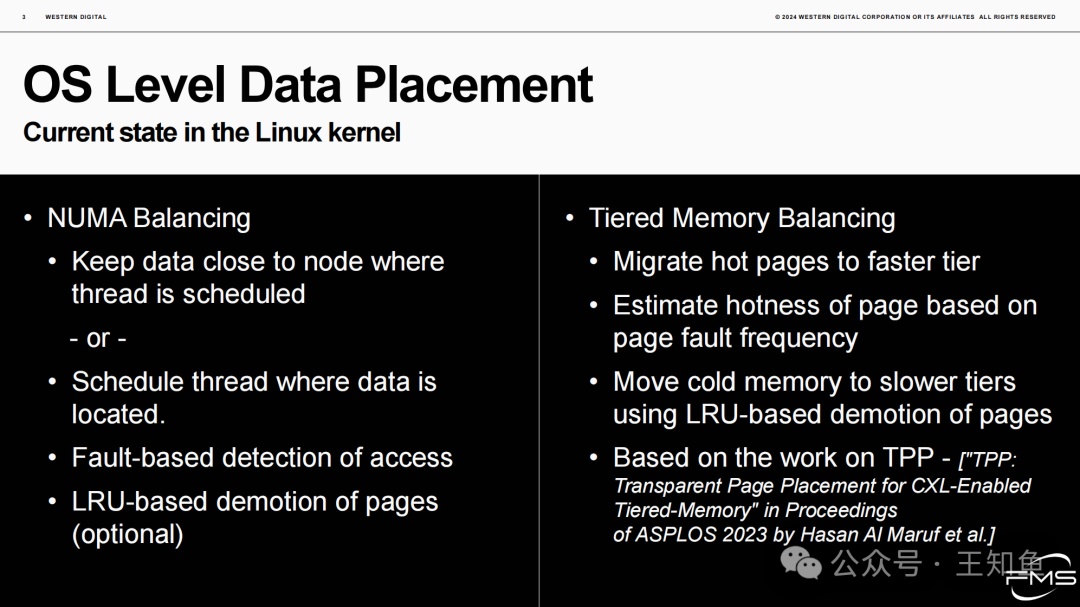

操作系统层面的数据放置策略

左侧部分（NUMA平衡）：

• • 保持数据靠近调度线程的节点
• • 在数据所在位置调度线程。
• • 基于故障的访问检测。
• • 基于LRU的页面降级（可选）。

右侧部分（分层内存平衡）：

• • 将热页迁移到更快的层级。
• • 基于页面故障频率估计页面的“热度”。
• • 使用基于LRU的页面降级将冷数据移动到较慢的层级。
• • 基于TPP工作（TPP: CXL启用分层内存的透明页面放置，引用自Hasan Al Maruf等人在ASPLOS 2023的论文）。

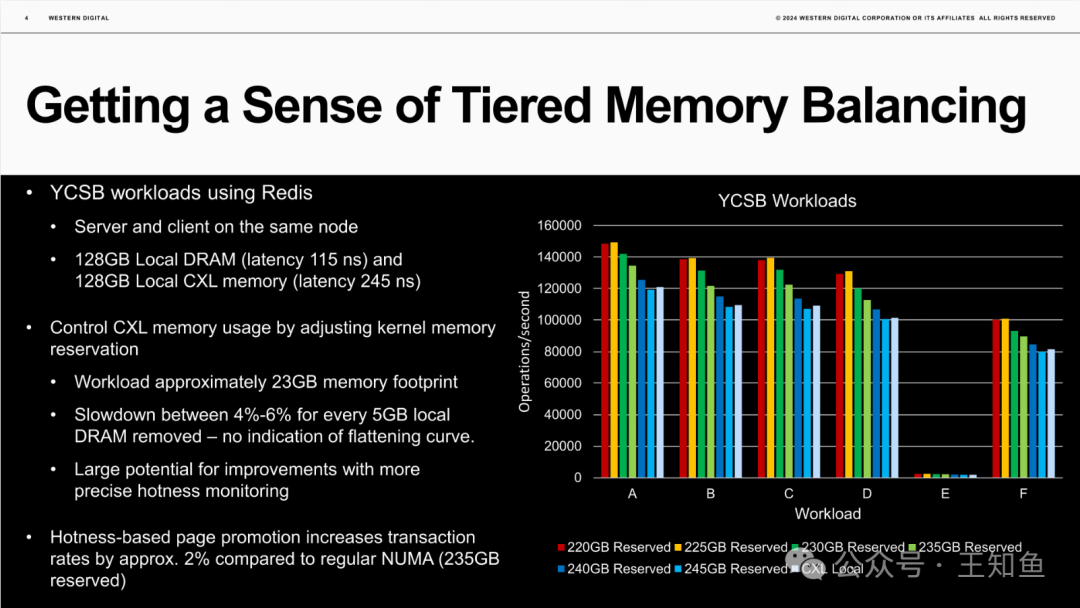

理解分层内存平衡

测试条件：使用Redis运行YCSB工作负载。

• • 服务器和客户端位于同一节点上
• • 配置包括128GB本地DRAM（延迟115ns）和128GB本地CXL内存（延迟245ns）

通过调整内核内存保留来控制CXL内存的使用

• • 工作负载约占用23GB内存
• • 每移除5GB本地DRAM，性能下降约4%-6%，未见性能趋缓迹象
• • 热度监控精度提高后有大幅提升潜力

基于热度的页面提升机制使事务处理速率较常规NUMA（235GB保留）提高约2%

Note：不同负载在本地DRAM和CXL内存的性能（操作数）差异在20-30%。

关于YCSB工作负载

YCSB（Yahoo! Cloud Serving Benchmark）工作负载是一个广泛用于测试和评估数据库性能的基准测试工具，尤其适用于云数据库、NoSQL数据库和分布式存储系统等。YCSB包含多种标准化的工作负载，这些工作负载模拟了实际应用中的不同数据访问模式，以测试系统在不同负载下的表现，例如读写性能、延迟和吞吐量等。

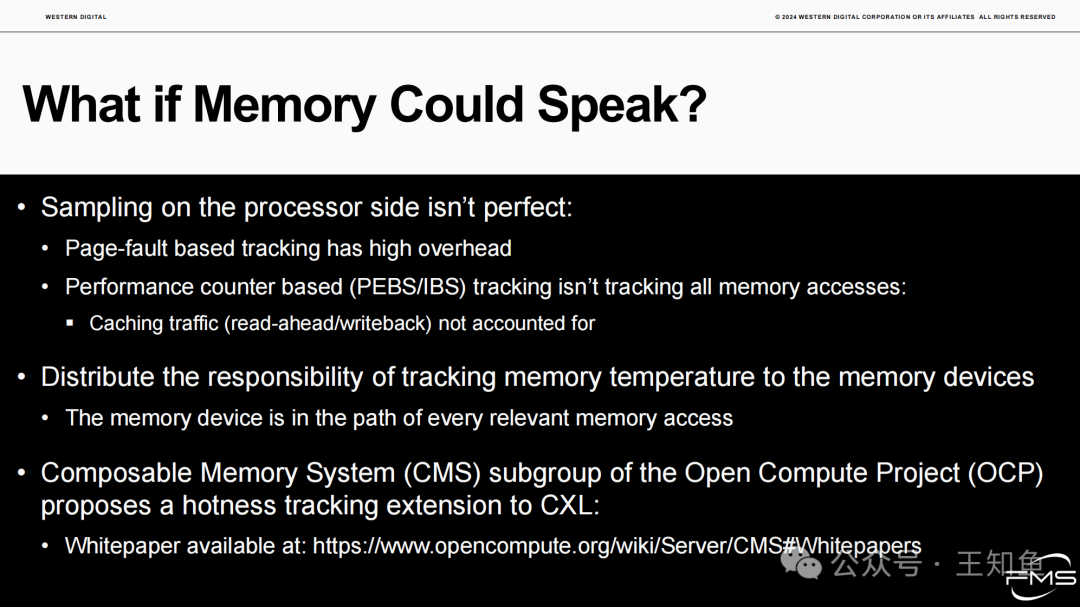

内存效率检测存在的问题

在处理器端的采样并不完美：

• • 基于页面故障的跟踪开销高。
• • 基于性能计数器（PEBS/IBS）的跟踪无法捕捉到所有内存访问：
• • 缓存流量（预读取/写回）未被考虑。

将跟踪内存“温度”的责任分配给内存设备：

• • 内存设备位于每个相关内存访问的路径上。

开放计算项目（OCP）的可组合内存系统（CMS）子组提出了一个用于CXL的热度跟踪扩展

CMS/OCP是怎么实现的呢？

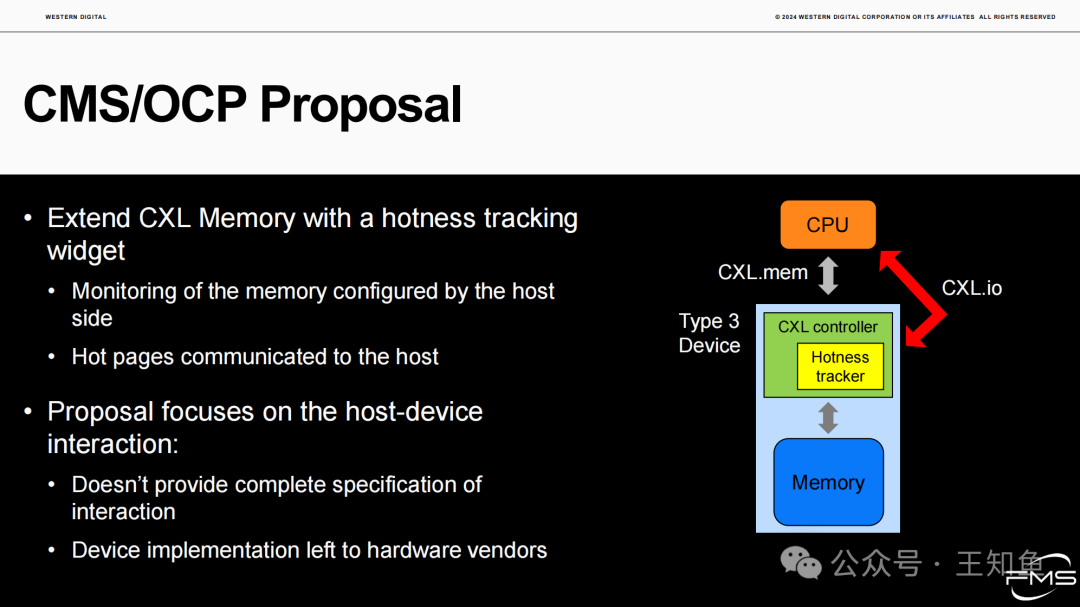

CMS/OCP 提案

为CXL内存增加一个“热度跟踪”组件

• • 由主机侧配置的内存监控
• • 将“热”页面信息传递给主机

重点在于主机与设备的交互：

• • 没有提供完整的交互规范
• • 设备实现由硬件供应商自行决定

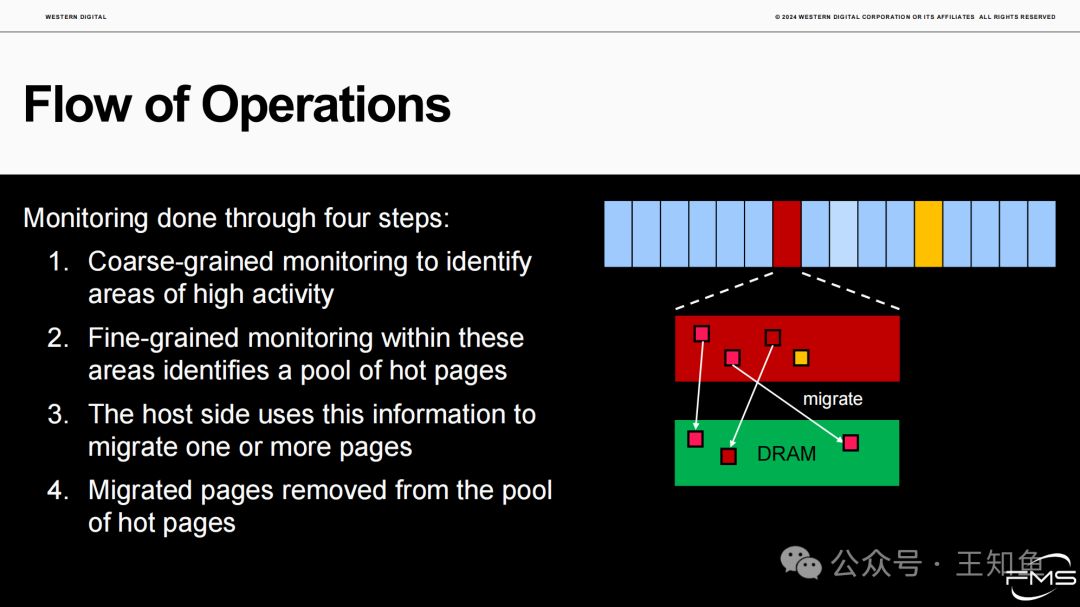

数据流的检测

监控过程分为四个步骤：

• • 粗粒度监控用于识别高活动区域。
• • 在这些区域内进行细粒度监控，以识别出一组“热”页面。
• • 主机侧利用这些信息迁移一个或多个页面。
• • 已迁移的页面将从“热”页面池中移除。

右侧图示：

图示展示了内存的不同区域，颜色表示不同的活动水平。

高活动区域（红色）中的页面被识别为“热”页面，并被迁移到更快的内存（如DRAM）。

迁移完成后，页面从热页面池中移除。

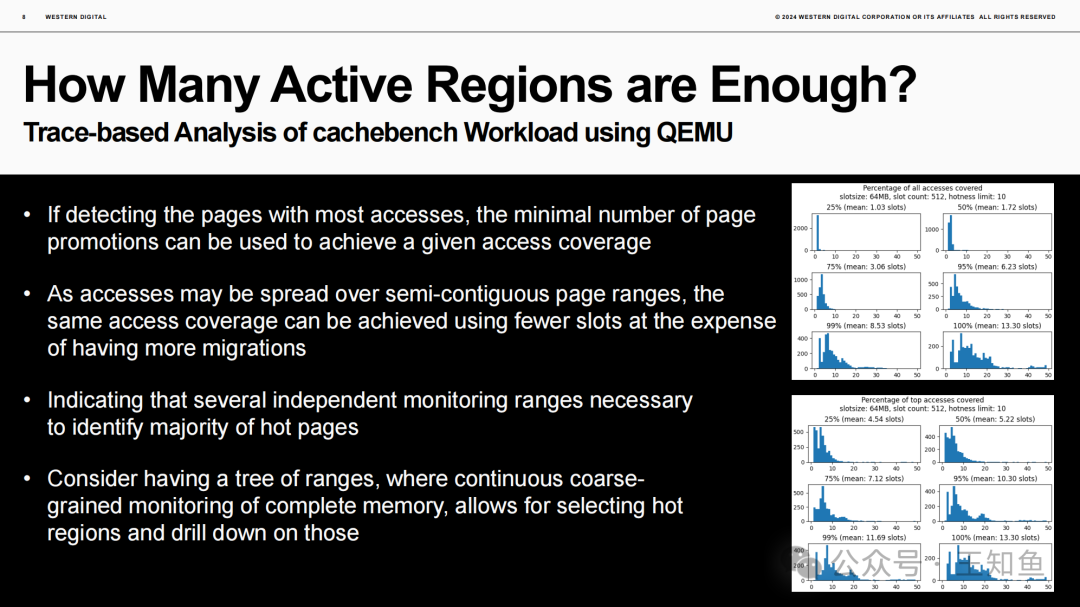

有多少活跃区域才足够？

---基于QEMU的cachebench工作负载的跟踪分析

• • 如果能检测到访问频率最高的页面，则可以用最少的页面提升来达到预期的访问覆盖率。
• • 由于访问可能分布在半连续的页面范围内，因此可以通过较少的监控槽位实现相同的访问覆盖，但会增加迁移的频率。
• • 表明需要多个独立的监控范围才能识别大部分的热点页面。
• • 建议构建一个范围树，通过对完整内存的连续粗粒度监控，选择热点区域并进一步深入监控这些区域。

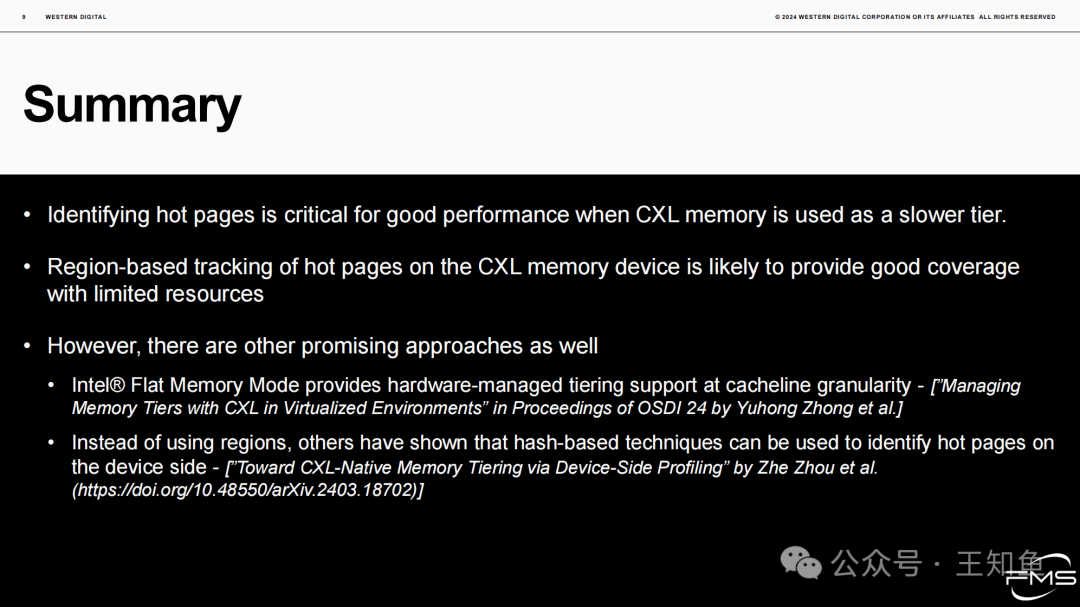

总结

当CXL内存作为较慢的层级使用时，识别热点页面对于性能至关重要。

基于区域的CXL内存设备上的热点页面跟踪有望在有限资源下提供良好的覆盖率。

然而，也存在其他有前景的方法：

• • Intel® Flat Memory Mode在缓存行粒度上提供硬件管理的分层支持（参考：《Managing Memory Tiers with CXL in Virtualized Environments》, 由Yuhong Zhong等人在OSDI 24发表）。
• • 除了使用区域划分，其他研究表明基于哈希的技术可以用于设备侧识别热点页面（参考：《Toward CXL-Native Memory Tiering via Device-Side Profiling》, 作者Zhe Zhou等人，链接：https://doi.org/10.48550/arXiv.2403.18702）。
