一、共享缓冲区数据结构

1、Buffer由数组BufferDescriptor[]数组进行管理。该数组由函数InitBufferPool创建，大小为NBuffers个成员即BufferDesc。该数组创建后由StrategyControl进行管理，firstFreeBuffer为链表头，指向链表第一个成员；lastFreeBuffer指向链表尾；所有free list中成员由freeNext串起来，该值为数组下标。

2、BufferDescriptor数组是共享内存中申请，所有进程共享。

进程1：

(gdb) p BufferDescriptors

$1 = (BufferDescPadded *) 0xa615fb80

(gdb) p *BufferDescriptors

$2 = {bufferdesc = {tag = {rnode = {spcNode = 1664, dbNode = 0,

relNode = 1262}, forkNum = MAIN_FORKNUM, blockNum = 0}, buf_id = 0,

state = {value = 2199126016}, wait_backend_pid = 0, freeNext = -2,

content_lock = {tranche = 53, state = {value = 536870912}, waiters = {

head = 2147483647, tail = 2147483647}}}, pad = "\200"}

进程2

(gdb) p BufferDescriptors

$1 = (BufferDescPadded *) 0xa615fb80

(gdb) p *BufferDescriptors

$2 = {bufferdesc = {tag = {rnode = {spcNode = 1664, dbNode = 0,

relNode = 1262}, forkNum = MAIN_FORKNUM, blockNum = 0}, buf_id = 0,

state = {value = 2199126016}, wait_backend_pid = 0, freeNext = -2,

content_lock = {tranche = 53, state = {value = 536870912}, waiters = {

head = 2147483647, tail = 2147483647}}}, pad = "\200"}

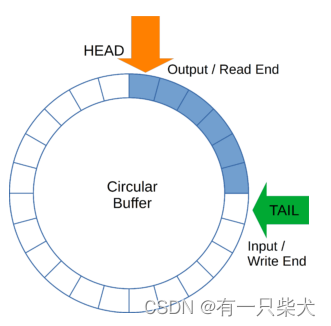

3、同时还会通过一个环形区进行管理这些数组成员。当进行大表扫描时使用。由strategy->buffers[]数组管理，该数组存储的是BufferDescriptors[]数组的下标+1后的值，而每次取buf描述符时，从strategy->current值开始进行选择。选出的不可用后，依次向后进行遍历，遍历到头后从头再来进行选择，即形成一个环。是否可用的标准后文详述。

4、下面说下BufferDesc成员变量。

1）BufferTag tag为一个描述符对应磁盘物理页的映射。即space ID+database ID+文件ID -- forkNum（表文件还是fsm文件或者vm文件）-- 页号

2）buf_id为buffer数组BufferBlocks[]的下标

3）state为状态标记，包括该buffer的refcount和usagecount以及是否合法valid等待

4）wait_backend_pid：若进程A需要删除的元组所在缓冲块有其他进程访问，即refcount>0时，进程A不能物理上删除元组。系统将该进程的ID记录在wait_backend_id上，然后对缓冲块加pin，并阻塞自己。当refcount为1时最后一个使用该缓冲块的进程释放缓冲区时，会向wait_backend_id进程发送消息。

5）FreeNext为链表的下一个节点的下标

6）content_lock为buffer锁，当进程访问缓冲块时加锁，读加LW_SHARE锁，写加LW_EXCLUSIVE锁

二、共享缓冲区分配buffer原理

1、共享buffer的分配

1、前期准备：

1）该buffer分配有4种情况：从hash表SharedBufHash中查找；从环形缓冲区查找；从free list查找以及驱逐策略进行分配。

2）hash表SharedBufHash同样是共享内存全局的，所有进程公有。下面分别是两个会话连接的server端进程打印出的hash表。

(gdb) p SharedBufHash

$1 = (HTAB *) 0x87f5b04

(gdb) p SharedBufHash

$1 = (HTAB *) 0x87f5b04

该hash表同样在InitBufferPool中进行创建：

StrategyInitialize->InitBufTable(NBuffers + NUM_BUFFER_PARTITIONS)->

SharedBufHash = ShmemInitHash

3）该hash表中条目为：[BufferTag,id]即key值为物理磁盘页的标志，id为对应buffer的ID

3）首先需要创建一个newTag，对应物理文件的一个页

4）通过newTag到函数BufTableHashCode中计算hash表的key值newHash

5）共有128个buffer partition锁，通过hash的key值以轮询的方式取锁

6）此时对key值对应的buffer partition加LW_SHARED锁

2、此时进入第一种获取buffer描述符的方法：所有进程共享的SharedBufHash

1）根据newTag从hash表SharedBufHash中查找对应的buffer

2）buf_id>0则表示数据页在hash表中找到，即对应数据页以加载到内存

3）根据buf_id获取buffer的描述符BufferDescriptors[buf_id)].bufferdesc

4）通过函数PinBuffer将对应buffer pin住，然后就可以将buffer的partition锁释放

即，将buf的state的refcount+1，usagecount根据情况+1，具体流程下文分析。

5）pin失败，通过StartBufferIO判断，返回TRUE，缓冲区无效，此时foundPtr为false，并返回对应buf；返回false，表示别人正在使用，直接返回对应buf。foundPtr表示是否在缓冲区命中

3、若hash表中不存在，则需要从磁盘读取。首先释放buf的partition锁，进入循环。

1）StrategyGetBuffer取出一个buf描述符，具体原理见下文。

2）PinBuffer_Locked将buf的refcount+1

3）此时该buf为脏块BM_DIRTY，则对buf->content_lock加LW_SHARED锁，加锁失败释放pin，返回1）。加锁成功根据strategy是否为空处理。

4）使用环形缓冲区，即strategy不为空：BM_LOCKED锁内获取buf脏页的lsn，根据lsn判断其日志是否已经刷写到磁盘，若未则将该buf从环形缓冲区删除；释放buf->content_lock锁及pin，返回1）重新循环进行选择。

5）使用环形缓冲区且日志已刷或者未使用环形缓冲区，则调用FlushBuffer将脏数据刷写磁盘，最后释放buf->content_lock锁。

6）接着进入4，当该页不为脏时也进入4

4、替换为自己的tag

1）先获取buf的oldTag，是谁用过。其oldPartitionLock和newTag的newPartitionLock按顺序加锁，若同一个则只加一个锁。LW_EXCUSIVE

2）将newTag对应的条目插入到hash表SharedBufHash

3）buf_id>=0，表示该条目已在hash表，那么unpin、oldPartitionLock锁释放后，获取老buf，pin后释放newPartitionLock

4）pin失败，通过StartBufferIO判断，返回TRUE，缓冲区无效，此时foundPtr为false，并返回对应buf；返回false，表示别人正在使用，直接返回对应buf。foundPtr表示是否在缓冲区命中

5）buf_id<0，即未在hash表SharedBufHash：buf_state的refcount==1且不为BM_DIRTY，表示无人使用该buf，退出循环，将buf->tag=newTag，最后释放相关锁

6）否则，需要释放相关锁，并将newTag对应的条目从hash表删除后，重新回到3进行选择。

2、PinBuffer

1、若buffer的state已为BM_LOCKED即已加锁，则需等待，该锁是pin锁

2、GetPrivateRefCountEntry获取ref,若ref不为NULL，则表示别人在使用，然后TRUE。是这样理解吗？需要理解这个函数

3、原子操作读取state值old_buf_state，并将之保存为buf_state

4、buf_state的refcount+1

5、默认策略下，即从free list中选择空闲描述符，buf_state的usagecount+1；环形缓冲区策略下，buf_state的usagecount保持为1

6、通过CAS操作将buf->state的值替换为buf_state的值

7、函数返回TRUE表示该buffer的数据有效，即合法的数据已经加载到内存；返回false表示数据无效，即数据未加载到内存

3、StartBufferIO：开启IO，将buf状态置为BM_IO_IN_PROGRESS

1、每个buffer都有一个IO锁(BufferIOLWLockArray[(bdesc)->buf_id]).lock

2、获取buf_state状态，需要先将其置为BM_LOCKED

3、该buf此时已为BM_IO_IN_PROGRESS，即正在读写，需要将上面两个锁释放后WaitIO等待状态变化

4、forInput为TRUE：要向里面写，需要其为!BM_VALID，若是BM_VALID表示有人已经向里写了合法数据；FALSE：需要向外读，若为!BM_DIRTY表示已有人刷写了。释放两个锁返回

5、将buf_state置为BM_IO_IN_PROGRESS。

6、返回TRUE，表示buf中数据无效，可以使用。False，表示别人正在使用

4、StrategyGetBuffer

1、如果使用strategy，则从环形缓冲区取一个空闲的描述符：bufnum=strategy->buffers[strategy->current]；buf = GetBufferDescriptor(bufnum - 1);，若没有可用的则GetBufferFromRing返回NULL，否则直接返回该buf。

2、环形缓冲区取buffer失败，则去free list取

3、StrategyControl->firstFreeBuffer>0，此时list不为空，

4、则先申请spin锁StrategyControl->buffer_strategy_lock，再次判断链表情况，若StrategyControl->firstFreeBuffer<0链表空了，则释放锁后退出循环，进入第8步

5、获取StrategyControl->firstFreeBuffer指向的buffer描述符，并将该节点从free list删除

6、释放StrategyControl->buffer_strategy_lock锁

7、该buf的refcount和usagecount都为0，则表示我们可以用，若strategy不为NULL，则现将该buf放到环形缓冲区，返回该buffer描述符；否则再次到第4步循环

8、此时free list都取了一遍，但是没有可用的，通过时钟算法，即循环StrategyControl->nextVictimBuffer取该buf，看其是否可用。同样如果找到后，根据strategy是否为NULL，将其放到环形缓冲区。将所有buf都取了一遍后，仍没有可用的话就报错：no unpinned buffers available

三、本地缓冲区数据结构

1、数组LocalBufferDescriptors[]为本地缓冲块的描述符，buf_id从-2开始，都是负数。为和共享缓冲区有区别，通过是否为负值就可以判断是否是本地缓冲区

2、数组大小由变量num_temp_buffers控制

3、LocalBufferBlockPointers数组为本地缓冲块的指针。这些数组的初始化由函数InitLocalBuffers完成，此时并没有分配本地缓冲块内存。

4、本地缓冲块内存的申请和分配由函数GetLocalBufferStorage完成。第一次时从内存上下文LocalBufferContext中分配16个页大小的block，然后将第一个页地址分配给LocalBufferBlockPointers[i]，并不是一下子全部分配，下次使用时再分配数组下一个页。

5、16个页的block用完，再次申请32个页的block；同理32个页的block用完，申请64个页的block，每次都是之前的两倍。
