机械臂关节电机的双编码器概述

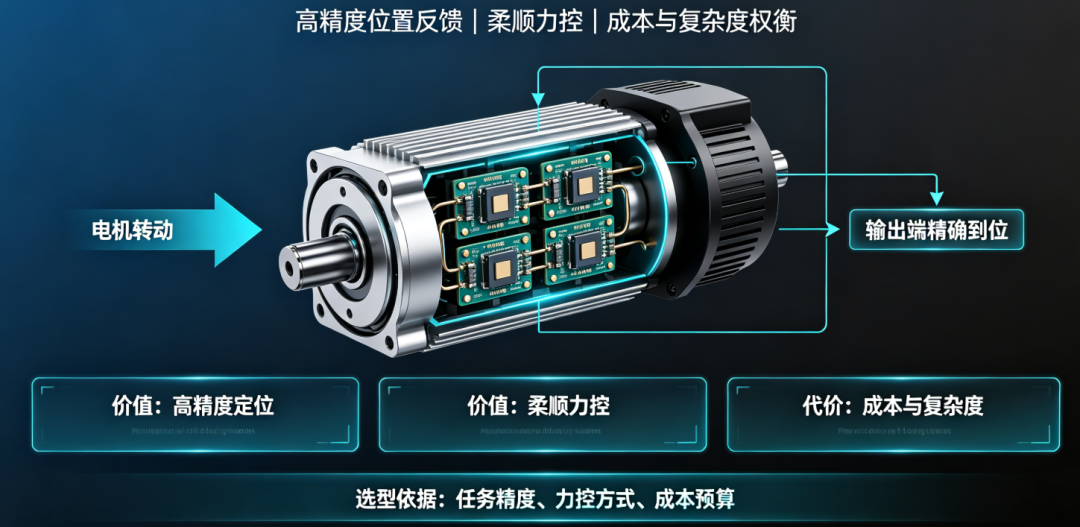

双编码器解决了电机转了，但输出端是否精确到位的问题，其价值在于高精度和柔顺力控，但代价是成本和复杂度。选择哪种方案取决于任务精度、力控方式以及成本预算。对于以末端力传感为核心的清洁机器人，单编码器加高质量减速器已是成熟、经济的方案。

一、双编码器的位置

通常说的双编码器，是指在一个关节模组内部安装了两个位置传感器：

• 电机端编码器：安装在电机转轴上，测量电机转子角度（高速端）。
• 负载端编码器：安装在减速器输出轴或关节末端，直接测量关节输出角度（低速端）。

这两个编码器分别提供电机侧和负载侧的位置反馈，形成双闭环或双位置反馈结构。

二、核心价值

双编码器的核心价值在于消除传动链误差，提升关节控制的精度与可靠性。

常见的传动误差来源：

• 减速器回差（背隙）：齿轮啮合间隙导致反向运动时输出滞后。
• 弹性变形：谐波减速器、同步带等在受力时产生扭转形变，电机端转了很多，输出端可能没动。
• 减速比误差：标称减速比与实际有微小偏差。
• 温度、磨损引起的漂移。

单编码器只能知道电机轴位置，通过减速比推算输出角度，但上述误差无法感知。双编码器直接测量输出端，可以达到以下效果：

1. 实现负载端闭环控制：用输出端编码器作为位置反馈，电机端编码器用于速度环或电流环，最终位置精度不受传动误差影响。
2. 补偿回差和弹性变形：实时比较两个编码器差值，建立传动误差模型进行前馈或闭环修正。
3. 提高力矩估计精度：在一些柔性关节中，通过测量输出端与电机端的位置差（配合已知刚度）可以直接估算关节力矩，无需额外力矩传感器。
4. 安全监测：若两个编码器差值异常，可检测传动部件打滑、断裂或碰撞。

三、伪双编码器

伪双编码器通常指以下情形：

• 仅有一个真实编码器（电机端），通过算法或减速比计算输出端角度，却宣称双编码器，实际没有直接测量输出端，误差无法消除。
• 两个编码器都安装在电机端（如一个增量编码器和一个霍尔传感器），但都只能反映电机轴位置，无法感知输出端偏差。
• 输出端编码器分辨率极低或仅用于粗略定位，不能用于高精度闭环，仅作为限位或参考点。

判断标准：是否真正在负载输出端有独立的高精度位置传感器，并能将其信号用于闭环控制或误差补偿，如果只是用电机端编码器换算，就是常说的伪双编。

四、双编码器与单编码器的优势对比

五、单编码器

单编码器（仅电机端）在以下场景中完全够用：

1. 传动链刚性高、回差小：使用谐波减速器、RV减速器等精密减速器，其回差极小（<1 arcmin），弹性变形也小，电机端位置乘以减速比即可较准确反映输出端位置。
2. 位置精度要求不苛刻：一般工业搬运、点焊、喷涂等，末端定位精度在±0.1mm级，单编码器+减速器足够。
3. 无高精度力控需求：采用位置控制模式，不依赖关节力矩估计，或者力控通过末端六维力传感器实现。
4. 成本控制严格：双编码器会使关节模组价格增加20%~50%，对普通工业应用不划算。
5. 关节运动速度高但负载稳定：惯性变化不大，传动误差不会引起明显控制性能下降。

在复合机器人清洁场景中：关节模组用于位置控制，导纳力控通过末端六维力传感器完成，关节本身不需要精确力矩估计，因此单编码器即可满足需求。如果未来需要零力拖动示教或关节空间阻抗控制，可以考虑升级为双编码器或加装关节力矩传感器。
