扫地机器人的自清洁方案

一、需求定义与设计约束

1.1 问题定义

场景：清洁机器人（地面清扫/洗地/擦窗等）在区域A完成清洁作业
 → 清洁模组（拖布/滚刷/刮条等）已变脏
 → 需要自清洁
 → 然后快速前往区域B继续作业
 → 复用同一套清洁模组

核心矛盾：
 清洁模组越脏 → 下一区域的清洁效果越差
 自清洁越彻底 → 停机时间越长 → 作业效率越低
 自清洁越快 → 清洁效果越有限 → 可能污染下一区域

1.2 清洁机器人的污染物分析

普通清洁机器人的典型污染物：

1.3 设计约束条件 │ 时间约束（最关键）： │ │ → 用户期望"不停机"或"极短停机" │ │ → 单次自清洁目标：≤ 60 秒（高端机） │ │ → 可接受范围：≤ 180 秒 │ │ → 超过 300 秒用户体感明显变差 │ │ │ │ 空间约束： │ │ → 自清洁系统必须集成在机器人本体上 │ │ → 或依赖小型基站 │ │ → 机器人底部空间极为有限（≤ 50mm 高度空间） │ │ │ │ 水耗约束： │ │ → 机载清水箱通常 150~500 mL │ │ → 自清洁耗水 ≤ 100 mL/次（否则续航严重不足） │ │ → 基站清水箱通常 3~5L │ │ │ │ 噪音约束： │ │ → 家庭环境，自清洁噪音 ≤ 55 dB │ │ → 夜间模式自清洁噪音 ≤ 45 dB │ │ │ │ 可靠性： │ │ → 自清洁系统 MTBF ≥ 10000 次 │ │ → 自清洁失败不影响机器人基本作业功能 │

二、清洁模组结构分析

2.1 普通清洁机器人的典型清洁模组 │ │ A. 拖地模组 [污染高] │ │ │ │ ├── A1. 旋转拖布盘（圆形/月牙形） │ │ │ │ │ → 接触地面，纤维间藏污纳垢 │ │ │ │ │ → 吸水性强，沾水后变脏 │ │ │ │ ├── A2. 一次性拖布/可洗拖布 │ │ │ │ │ → 整面接触，污染面积最大 │ │ │ │ │ → 油渍和泥渍容易渗透 │ │ │ │ └── A3. 电动刮水条/胶条 │ │ │ │ → 刮地面水渍，可能有污渍残留 │ │ ──────────────────────────────────────────── │ │ B. 扫地模组 [污染中] │ │ │ │ ├── B1. 主滚刷（橡胶/毛刷） │ │ │ │ │ → 毛发缠绕，灰尘堆积 │ │ │ │ ├── B2. 边刷（旋转三叶/五叶） │ │ │ │ │ → 毛发缠绕 │ │ │ │ └── B3. 尘盒（集尘容器） │ │ │ │ → 灰尘满后影响吸力 │ │ ──────────────────────────────────────────── │ │ C. 辅助系统 [污染低] │ │ │ │ ├── C1. 水箱及管路 │ │ │ │ │ → 长期使用有水垢 │ │ │ │ └── C2. 悬浮系统/驱动轮 │ │ │ │ → 地面污渍可能沾到轮子 │ │

2.2 各部件自清洁优先级

本报告聚焦核心问题：拖布的自清洁（P0 级）。 滚刷和尘盒已有较成熟的解决方案（抗缠绕滚刷、基站自动集尘），不作为本报告重点。

三、自清洁方案详细设计

方案 A：离心里自清洁（纯物理，无水冲洗）

设计哲学：不洗，靠离心力甩脱污渍。利用拖布盘高速旋转产生的离心力，将拖布纤维中的灰尘、沙粒、毛发甩出。

A1. 工作原理 │ 拖布盘高速旋转（1500~2500 rpm） │ │ ↓ │ │ 离心力 F = m × ω² × r │ │ （m=污渍质量, ω=角速度, r=旋转半径） │ │ ↓ │ │ 当离心力 > 污渍与纤维的附着力时： │ │ → 松散灰尘/沙粒被甩出 │ │ → 毛发被甩脱 │ │ → 水分被甩出（同时实现干燥效果） │ │ │ │ 甩出的污渍 → 被机器人底部的挡板/收集槽承接 │ │ → 收集槽定期清理（人工或基站自动） │ │ │ │ ┌──────────────┐ │ │ │ [机器人底盘] │ │ │ │ ┌────────┐ │ │ │ │ │ 拖布盘 │ │ ← 高速旋转 │ │ │ │ ↻↻↻↻↻ │ │ │ │ │ └───┬────┘ │ │ │ │ [收集槽] │ │ ← 甩出的污渍落入 │

A2. 结构设计详图 │ 【底视图】 │ │ │ │ ┌─────────────────────────────────┐ │ │ │ 机器人底盘（底面） │ │ │ │ │ │ │ │ ┌─────┐ ┌─────┐ │ │ │ │ │边刷1 │ │边刷2 │ │ │ │ │ └─────┘ └─────┘ │ │ │ │ │ │ │ │ ┌──────────────────────────┐ │ │ │ │ │ │ │ │ │ │ │ [拖布盘 A] [拖布盘B] │ │ │ │ │ │ 旋转拖布 旋转拖布 │ │ │ │ │ │ │ │ │ │ │ └──────────────────────────┘ │ │ │ │ │ │ │ │ ┌──────────┐ │ │ │ │ │ 收集槽 │ ← 围绕拖布区域 │ │ │ │ │__________│ 的环形槽 │ │ │ │ │ │ │ │ [驱动轮] [驱动轮] │ │ │ │ [万向轮] │ │ │ └─────────────────────────────────┘ │ │ │ │ 【拖布盘局部剖面】 │ │ │ │ ┌─────────────────────────────────────────┐ │ │ │ 机器人底板 │ │ │ │ ┌─────────────────────┐ │ │ │ │ │ 拖布盘座 │ │ │ │ │ │ ┌───────────────┐ │ │ │ │ │ │ │ [拖布盘电机] │ ← 300rpm作业 │ │ │ │ │ │ 无刷直流 │ 2000rpm甩干 │ │ │ │ │ └───────┬───────┘ │ │ │ │ │ │ │ │ │ │ │ │ │ [拖布盘轴] │ │ │ │ │ │ │ │ │ │ │ │ │ ┌─────▼─────┐ │ │ │ │ │ │ │ 旋转拖布 │ │ ← 可拆卸 │ │ │ │ │ │ （纤维布） │ │ 拖布可取下 │ │ │ │ │ └───────────┘ │ 定期水洗 │ │ │ │ └─────────────────────┘ │ │ │ │ │ │ │ │ ═══════════════════════ │ │ │ │ [收集槽] ← 环形，围绕拖布区域 │ │ │ │ 深度：10~15mm │ │ │ │ 容积：约 50~100 mL │ │

A3. 自清洁流程

A4. 效果分析

能有效去除的污染物：

• 松散灰尘：甩脱率 80~90%（主要靠离心力）
• 沙粒/碎石：甩脱率 70~80%
• 水分：甩脱率 90~95%（附带干燥效果）
• 毛发（未缠绕）：甩脱率 60~70%

无法去除的污染物：

• 黏性污渍（食物残渣、油渍）：甩脱率 < 20%
• 嵌入纤维深处的微粒：甩脱率 < 30%
• 干燥后凝固的泥渍：甩脱率 < 10%

A5. 优势

• 零水耗：完全不消耗清洁水，续航不受影响
• 零结构增加：仅利用现有拖布电机高速旋转，无需额外部件
• 时间极短：40~70 秒，接近"不停机"体验
• 附带干燥效果：甩干后拖布含水量低，不拖泥带水
• 最可靠：无运动阀、无密封结构，几乎没有故障点
• 噪音可控：仅电机运转声，约 45~55 dB

A6. 劣势

• 对黏性污渍无效：油渍、食物残渣、泥渍等甩不掉
• 对嵌入纤维的污渍无效：深度脏污需要水洗
• 需要定期人工清洗拖布：离心只能维持短期清洁
• 收集槽需要人工清理：甩出的污渍堆积在底盘
• 毛发可能缠绕在拖布盘轴上：甩不彻底

方案 B：机载刮板+挤水自清洁

设计哲学：利用机械刮板刮除拖布表面污渍，配合挤水结构挤出拖布中的脏水，实现无水冲洗的自清洁。

B1. 工作原理 │ 自清洁时，拖布盘旋转，同时 │ │ 刮板从拖布表面刮过： │ │ │ │ ① 刮板刀口紧贴拖布表面 │ │ → 刮除表面附着的灰尘、毛发、食物残渣 │ │ │ │ ② 拖布通过刮板和底板之间的窄缝 │ │ → 窄缝挤压拖布，挤出纤维中的脏水 │ │ │ │ ③ 挤出的脏水流向收集槽 │ │ → 污渍被收集 │ │ │ │ ┌───────────────────────────────────┐ │ │ │ │ │ │ │ [拖布盘旋转方向 ↻] │ │ │ │ │ │ │ │ │ ▼ │ │ │ │ ═══╤═══════════ ← [刮板刀口] │ │ │ │ │ 窄缝 2~3mm │ │ │ │ ═══╧═══════════ ← [底板] │ │ │ │ ↓ │ │ │ │ [脏水→收集槽] │ │

B2. 结构设计详图 │ 【底视图 - 刮板位置示意】 │ │ │ │ ┌─────────────────────────────────┐ │ │ │ 机器人底盘（底面） │ │ │ │ │ │ │ │ ┌──────────────────────────┐ │ │ │ │ │ │ │ │ │ │ │ [拖布盘A] [拖布盘B] │ │ │

│ │ │ [刮板A] [刮板B] │ │ │ │ │ │ 固定在底盘上 │ │ │ │ │ │ 刀口紧贴拖布 │ │ │ │ │ │ │ │ │ │ │ │ [挤水缝隙] [挤水缝隙] │ │ │ │ │ │ 2~3mm窄缝 2~3mm窄缝 │ │ │ │ │ │ │ │ │ │ │ └──────────────────────────┘ │ │ │ │ │ │ │ │ [收集槽] ← 贯穿底盘后部 │ │ │ └─────────────────────────────────┘ │ │ │ │ 【刮板局部剖面放大】 │ │ │ │ ┌────────────────────────────────────┐ │ │ │ │ │ │ │ [拖布（纤维）] │ │ │ │ ↓ 旋转方向 │ │ │ │ ════════════ ← [刮板刀口] │ │ │ │ 硅胶/不锈钢 倾斜角 15°~30° │ │ │ │ ↓ │ │ │ │ ════════════ ← [底板] │ │ │ │ 窄缝：2~3mm（挤压拖布） │ │ │ │ ↓ │ │ │ │ [收集槽] ← 脏水+刮下的污渍 │ │ │ │ │ │ │ └────────────────────────────────────┘ │

B3. 关键设计参数

B4. 自清洁流程

B5. 优势

• 时间最短：25~30 秒，几乎无感停机
• 零水耗：不需要冲洗水
• 结构极简：刮板是固定件，无运动部件（仅拖布盘旋转）
• 对毛发有效：刮板可以刮除表面毛发，优于离心方案
• 成本低：硅胶刮板成本 < ¥10
• 最可靠：无电子故障点

B6. 劣势

• 清洁效果最有限：只能去除表面松散污渍
• 无法去除嵌入纤维的污渍：泥渍、油渍无解
• 拖布越湿越差：湿拖布通过刮板时可能把脏水重新涂抹
• 刮板磨损后效果下降：需要定期更换
• 无法干燥拖布：挤水后拖布仍然湿润

方案 C：机载喷淋清洗系统

设计哲学：在机器人本体上集成小型喷淋系统，作业结束后自动向拖布喷水冲洗，配合刮板和离心甩干实现完整清洗循环。

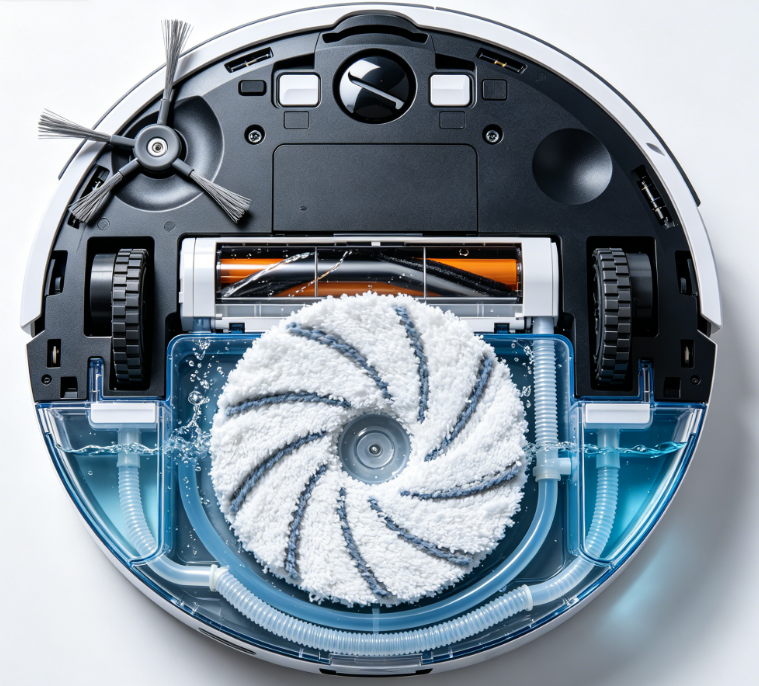

C1. 工作原理 │ 三步清洗循环： │ │ │ │ Step 1：喷淋 → 清水喷淋拖布表面，软化污渍 │ │ Step 2：刮拭 → 刮板刮除被软化的污渍 │ │ Step 3：甩干 → 高速旋转甩脱水分和残余污渍 │ │ │ │ 脏水处理： │ │ 甩出的脏水 → 飞溅挡板 → 收集槽 → 污水箱 │ │ │ │ │ 机器人内部 │ │ │ │ │ │ │ │ [清水箱 300mL] │ │ │ │ │ │ │ │ │ ▼ │ │ │ │ [微型水泵] │ │ │ │ │ │ │ │ │ ▼ │ │ │ │ [喷嘴×2~4] → 向拖布喷水 │ │ │ │ │ │ │ │ │ ▼ │ │ │ │ [刮板] → 刮除污渍 │ │ │ │ │ │ │ │ │ ▼ │ │ │ │ [拖布高速旋转] → 离心甩干 │ │ │ │ │ │ │ │ │ ▼ │ │ │ │ [收集槽] → [污水箱 300mL] │ │ │ │ │ │ │ │ 单次自清洁用水：50~80 mL │ │

C2. 结构设计详图 │ 【侧剖面图】 │ │ │ │ ┌───────────────────────────────────────┐ │ │ │ [清水箱 300mL] │ │ │ │ ┌─────────────────┐ │ │ │ │ │ 清水 │ ← 可拆卸补充 │ │ │ │ └────────┬────────┘ │ │ │ │ │ │ │ │ │ ▼ │ │ │ │ ┌─────────────────┐ │ │ │ │ │ 微型水泵 │ ← 蠕动泵 │ │ │ │ │ 流量：50mL/min │ 可精确控制 │ │ │ │ └────────┬────────┘ 用水量 │ │ │ │ │ │ │ │ │ ┌─────┴──────┐ │ │ │ │ ▼ ▼ │ │ │ │ [喷嘴A] [喷嘴B] │ │ │ │ 扇形60° 扇形60° │ │ │ │ ↓↓↓↓↓ ↓↓↓↓↓ │ │ │ │ ← [拖布] │ │ │ │ ↻ 旋转方向 │ │ │ │ ═════════════════════ ← [刮板] │ │ │ │ ───────────────────── ← [底板] │ │ │ │ ┌─────────────────┐ │ │ │ │ │ 收集槽/污水箱 │ ← 脏水收集 │ │ │ │ │ 容量 300mL │ │ │ │ │ └─────────────────┘ │ │ │ │ │ │ │ │ ┌──────────────────────────────┐ │ │ │ │ │ [飞溅挡板] │ │ │ │ │ │ 防止甩出的脏水溅到机器外部 │ │ │ │ │ └──────────────────────────────┘ │ │ │ └───────────────────────────────────────┘ │ │ │ │ 【喷嘴布置 - 底视图】 │ │ │ │ 推荐方案：喷嘴在拖布盘中心 │ │ ┌─────────────────────────────────────┐ │ │ │ │ │ │ │ ┌──────────────────────────┐ │ │ │ │ │ [喷嘴] │ │ │ │ │ │ ↓ │ │ │ │ │ │ [拖布A] [拖布B] │ │ │ │ │ │ ↻ ↻ │ │ │ │ │ └──────────────────────────┘ │ │ │ │ │ │ │ │ 水从中心向外扩散，覆盖面积最大 │ │ │ │ 旋转时自然甩匀 │ │ │ └─────────────────────────────────────┘ │

C3. 自清洁流程

单轮清洗（轻度~中度污染）：

双轮清洗（重度污染）：

C4. 效果对比（方案A/B/C 横向）

C5. 优势

• 清洁效果显著优于 A/B：水洗+刮拭+甩干三步循环，应对大部分常见污渍
• 时间仍较短：单轮 60 秒，双轮 120 秒
• 耗水可控：单轮 35mL，双轮 70mL，300mL 清水箱可支持 4~8 次
• 结构集成度好：喷嘴+水泵+刮板全部集成在底盘，不增加高度
• 自带干燥效果：甩干后拖布含水率低

C6. 劣势

• 需要清水箱和污水箱：占用机内空间
• 耗水：每次 35~70mL，长期使用需要频繁补水
• 对油渍效果有限：清水无法溶解油渍，需要加清洁剂（增加管路复杂度）
• 污水箱需要清理：脏水收集后需要人工倾倒
• 结构复杂度增加：水泵、管路、喷嘴、污水箱增加故障点

方案 D：基站清洗系统

设计哲学：机器人本体不集成自清洁功能，自清洁交给基站完成。机器人完成一个区域的清洁后，自动返回基站清洗拖布，再继续下一个区域。

D1. 工作原理

基站功能： ① 接收机器人自动对接 ② 拖布进入基站清洗槽 ③ 自动喷水+刷洗拖布 ④ 自动甩干/热风吹干 ⑤ 机器人自动驶出，继续作业

基站内部结构：

• 清水箱 5L → 高压喷嘴 × 4 → 360°喷淋
• 清洗槽内置固定刷毛 × 4，与拖布旋转摩擦
• 排水口 → 污水箱 3~5L
• 热风模块（可选）→ 吹干拖布

D2. 结构设计

基站俯视图：

基站顶部包含清洗槽，清洗槽内四个方向各布置一组喷嘴和刷毛，中心为排水口（最低点）。基站前端设对准引导条和充电触点。

对接过程：

• Step 1：机器人驶向基站
• Step 2：拖布盘降入清洗槽，接触基站刷毛和喷嘴
• Step 3：喷水 + 拖布旋转 + 基站刷毛摩擦，实现物理清洗
• Step 4：清洗完毕，机器人驶出基站

D3. 自清洁流程

D4. 效果分析（方案C vs D 横向）

D5. 优势

• 清洁效果最好：高压喷水+基站刷毛物理摩擦，清洁力远超机载方案
• 水量充足：基站清水箱 3~5L，不影响机器人续航
• 可使用清洁剂：基站可储存清洁液，应对油渍和顽固污渍
• 机器人本体最简洁：不需要集成喷淋系统，节省空间和重量
• 热风干燥可选：基站可集成热风模块，彻底干燥
• 维护集中：清水箱、污水箱、清洁剂全部在基站，维护方便

D6. 劣势

• 需要返回基站：往返时间 60~180 秒，是最主要的停机时间
• 基站体积较大：需要固定放置，占用家庭空间（约 30×30×20 cm）
• 初期投入高：基站成本 ¥500~2000
• 不适合远距离作业：基站到作业区域越远，往返时间越长
• 一次性清洗容量有限：基站污水箱也需要定期清理

方案 E：双面拖布旋转切换方案

设计哲学：拖布有 A/B 两面，作业时使用 A 面，需要自清洁时翻转使用 B 面。A 面的污渍在后续作业间隙中自然晾干/刮除。

E1. 工作原理

拖布盘设计为可旋转翻转结构，A 面和 B 面背靠背。

自清洁流程： ① A 面用脏了 → 拖布盘翻转 180° ② B 面接触地面，A 面朝上 ③ 同时离心甩干 A 面，或者用刮板刮 A 面 ④ A 面在晾干/自清洁的同时，B 面继续作业 ⑤ B 面也用脏了 → 再翻转回 A 面 ⑥ 如此交替

翻转机构由步进电机/舵机驱动，翻转 180° 耗时 < 2 秒。

E2. 结构设计

拖布盘翻转过程（侧视图）：

状态1 - A面朝下作业中：

• 地面 ← A面（拖布）← 分隔板 ← B面（拖布）← 驱动轴 ← 步进电机

状态2 - 翻转中（< 2秒）：

• 拖布盘竖起，A面和B面垂直于地面

状态3 - B面朝下作业中：

• 地面 ← B面（拖布）← 分隔板 ← A面（拖布，朝上晾干）← 驱动轴 ← 步进电机

翻转时A面的自清洁选项：

① 自然晾干（不耗水不耗电）→ A面在B面作业期间自然干燥，适合轻度污染 ② 刮板刮除（机器人内置刮板）→ 翻转后拖布盘旋转经过刮板，刮除A面表面污渍，适合中度污染 ③ 离心甩干（高速旋转A面）→ A面朝上时高速旋转，甩出灰尘和水分，适合重度污染 ④ 基站清洗（返回基站）→ 翻转+基站清洗，最彻底

E3. 自清洁流程

E4. 效果分析

双面方案的本质优势：不是"清洁"，而是"时间错开"。

A 面用脏后，不是立即清洁，而是用 B 面继续作业，给 A 面争取了自然晾干和后续处理的时间窗口。

E5. 优势

• 切换时间最短：4 秒，接近无感
• 零水耗：靠晾干和机械刮除
• 结构增加极小：仅需一个翻转机构（步进电机+支架）
• 与所有方案兼容：翻转后可以配合离心、刮板、基站清洗
• 作业连续性最好：B面立即投入作业，不等待

E6. 劣势

• 没有真正"清洁"：翻转只是"换面"，A面的污渍仍然在
• 油渍/食物残渣无解：翻转无法去除黏性污渍
• 拖布盘变厚：双面拖布比单面厚 2 倍，影响机器人通过性
• 翻转机构有故障风险：电机、转轴卡死等
• 长期效果递减：两面都脏了之后，没有干净的可用

四、方案综合对比

4.1 核心性能指标对比

4.2 用户体验维度对比

4.3 可靠性与维护对比

4.4 场景适配性矩阵

五、组合方案推荐

5.1 入门级组合：方案 B + 方案 A

日常清洁：刮板刮除（25秒）+ 离心甩干（30秒）= 55秒

适用：灰尘为主的硬质地面
成本增加：仅 ¥10（刮板）
效果：松散灰尘去除率 85~90%

这是目前市场主流方案（如科沃斯 N8/N9 系列、石头 T7 系列等的基础配置）。

5.2 中端级组合：方案 B + 方案 A + 方案 E

日常清洁：
 A面用脏 → 翻转到B面（4秒）→ A面朝上离心甩干
 B面用脏 → 翻转回A面（4秒）→ B面朝上离心甩干
 两面都脏 → 刮板刮除 + 离心甩干（55秒）

适用：灰尘+轻度泥渍
成本增加：约 ¥60（刮板+翻转机构）
效果：松散灰尘去除率 90~95%，轻度泥渍可应对

5.3 中高端组合：方案 B + 方案 C + 方案 A

轻度污染：刮板 + 离心甩干（55秒，0水耗）
中度污染：喷淋 + 刮板 + 甩干（60秒，35mL水耗）
重度污染：双轮喷淋 + 刮板 + 甩干（120秒，70mL水耗）

适用：有厨房油渍、食物残渣的家庭
成本增加：约 ¥200（泵+水箱+喷嘴+污水箱）
效果：黏性污渍去除率 60~70%

这是目前市场高端方案（如石头 S8 系列、追觅 X 系列等的机载清洗）。

5.4 旗舰级组合：方案 E + 方案 D

轻度污染：翻转拖布（4秒，零停机感）
中度污染：返回基站清洗（往返+清洗≈3分钟）
重度污染：基站清洗+清洁剂（往返+清洗≈4分钟）

适用：大户型、商用、有厨房油渍
成本增加：基站 ¥1000~2000
效果：清洁效果最好，可达 95%+

这是目前市场旗舰方案（如石头 S8 Pro Ultra、追觅 X30 Pro 等）。

六、选型决策树

机器人主要清洁什么地面？
│
├── 以灰尘为主的硬质地面（瓷砖、木地板）
│ ├── 预算 ≤ ¥1500 → 方案B+A（刮板+离心）→ 入门级
│ └── 预算 > ¥1500 → 方案B+A+E（+双面翻转）→ 中端
│
├── 有食物残渣、泥渍，偶有油渍
│ ├── 机器人体积有限，不能大水箱
│ │ → 方案B+A+C（刮板+离心+机载喷淋）→ 中高端
│ └── 可以接受基站
│ → 方案E+D（双面翻转+基站清洗）→ 旗舰
│
├── 商用场景（办公室、商场、餐厅）
│ → 方案D（基站清洗，必须）
│ → 建议配置清洁剂自动加注
│
└── 不确定
 → 从方案B+A起步（成本最低，可后续升级）

七、结论

普通清洁机器人拖布自清洁的本质是在"不停机"和"彻底清洁"之间找平衡。

方案 A（离心）和方案 B（刮板）是零成本的基础方案，能解决 80% 的日常灰尘问题；方案 C（机载喷淋）是中端升级，增加了水洗能力，成本适中；方案 D（基站清洗）是终极方案，清洁效果最好但需要返回基站；方案 E（双面翻转）是巧妙的时间错开策略，4 秒切换、零停机感。

商业产品的最优路径是"基础方案 + 渐进升级"：从方案 B+A 起步（几乎零成本），可选加装方案 E（翻转）或方案 C（喷淋）或方案 D（基站），让用户根据预算和需求选择清洁等级。
