模拟技术哪家强!看完美国看日本!在日本有一家独特的公司:

以独创技术为核心, 扩展宽广的技术领域。
公司的名称NF由负反馈(Negative Feedback)一词而来。 负反馈技术是一种提高电路稳定性和高性能的技术, 广泛应用于电子电路和控制系统之中。 但是, 由于控制方法不同, 也可能会得不到预期的性能, 甚至会使稳定性受到损失。 NF的负反馈控制技术, 可最大限度发挥设备的性能, 并且能够实现使其处于稳定状态的最佳控制。 从微小信号的放大, 到宽频带的功率放大负反馈技术是覆盖NF整个技术领域的核心技术。

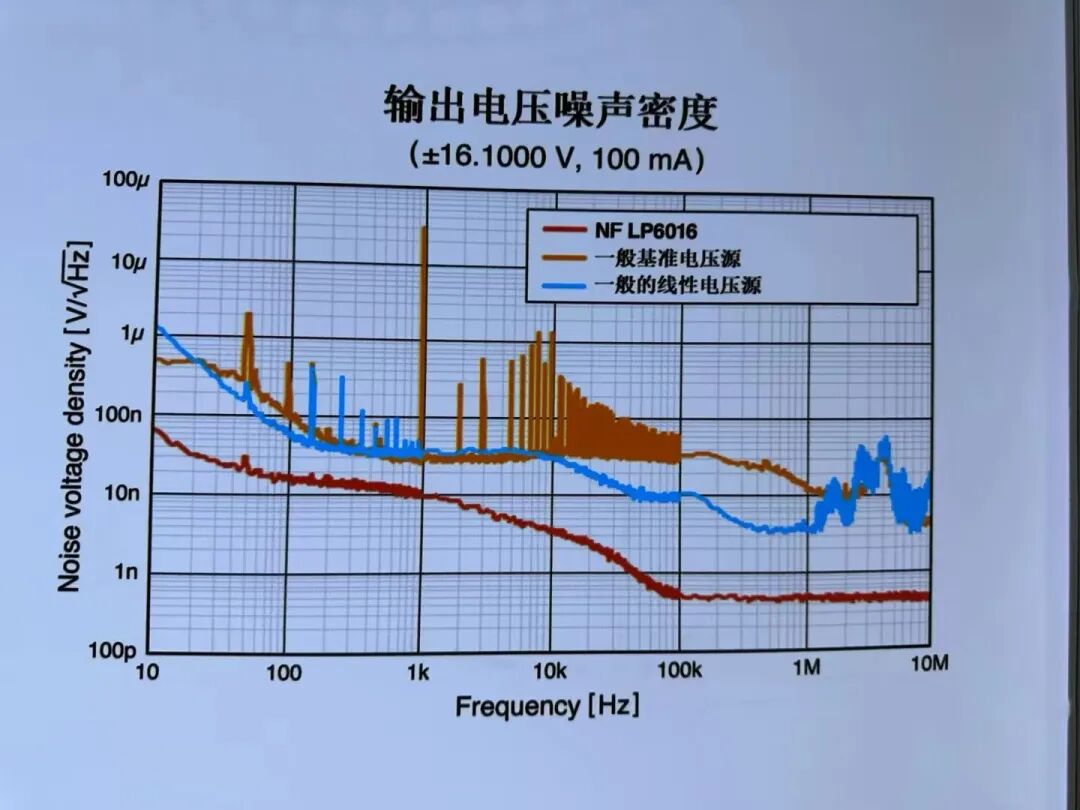

我最早也是展会看到的,被极致的参数吸引:

当时的我还没有现在的信号链认知,但还是被震惊

就是这样一个其貌不扬的电源,但是都卖了最顶尖的实验室

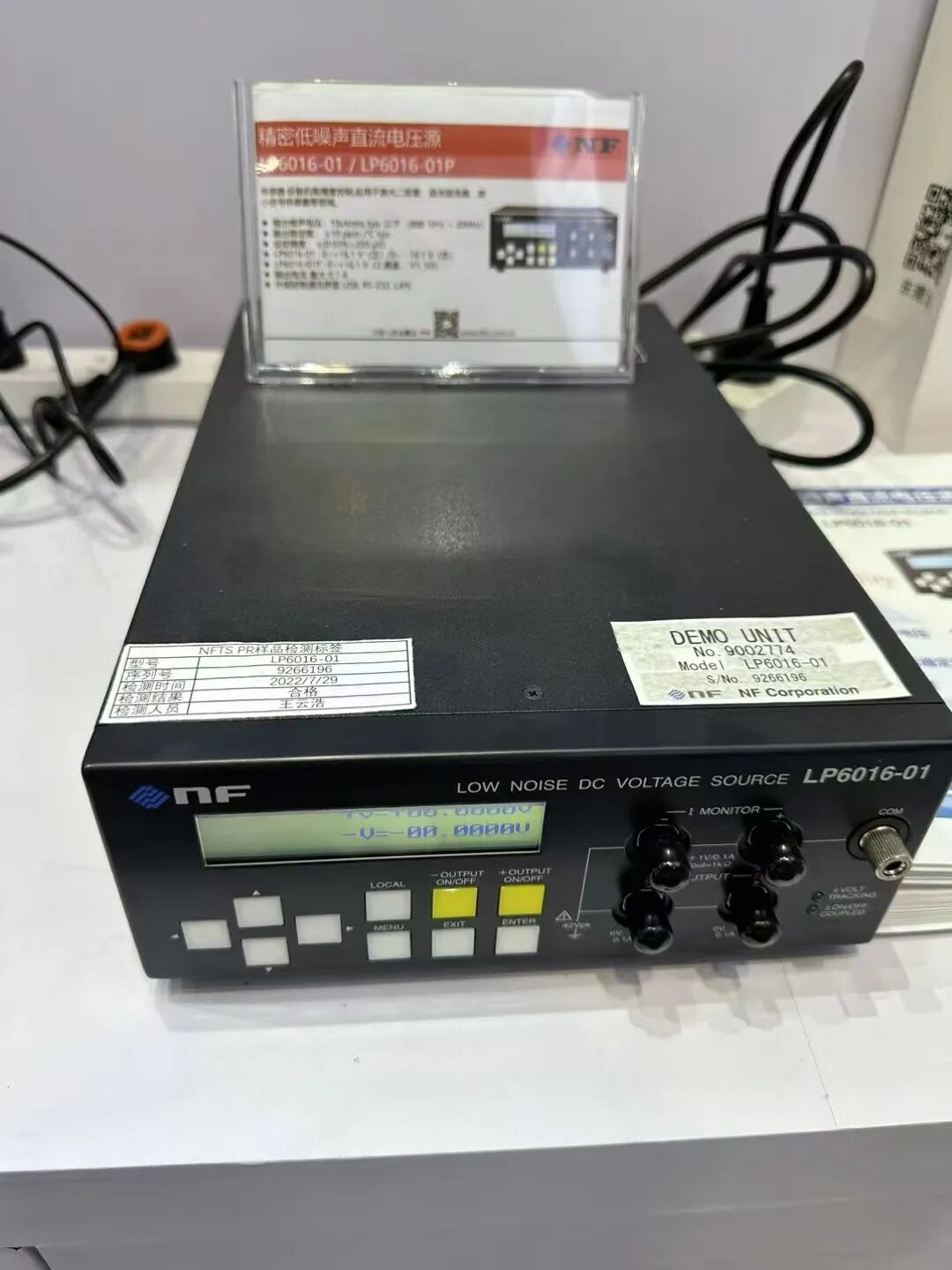

看着也平平无常,但就是极致低噪声
还有一类产品是微小信号放大,也是今天文章的重点。

然后我就做这些器件做一个大盘点:

用的是这份文件
一是可以学习微弱信号的信号源放大类型,二是可以知道当今商用放大器的天花板,三是开开眼界。
文件是 NF(日本 NF Corporation)一套“超低噪声前置放大器/电流放大器”产品线的选型与规格总览(2017-07-10 版)。它的核心价值是:把“测 µV 级电压、fA~pA 级电流”的测量前端做成标准化模块,并强调配套的 LP 低噪声电源才能发挥标称噪声性能。

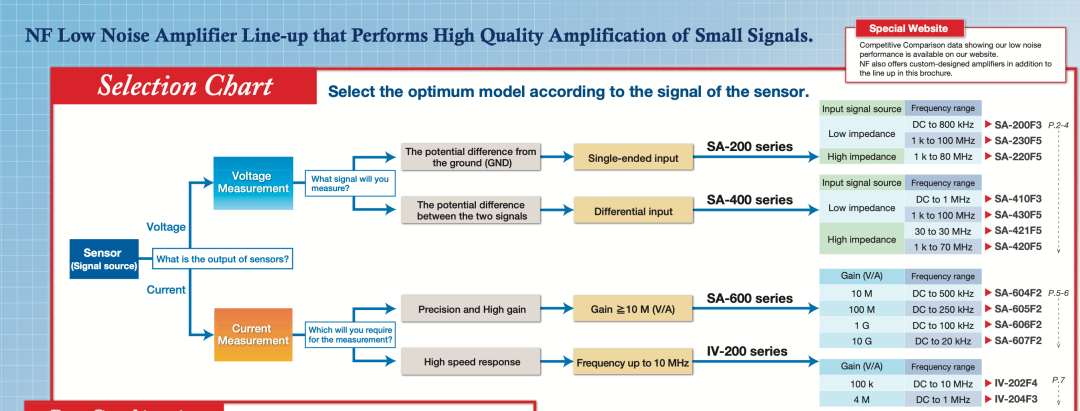

从目录/选型图可以看出它分成四大类(并配套 LP 系列电源):

我觉得这个非常好!这就是所谓完整的产品线
Voltage Measurement → SA-200 / SA-400
Current Measurement → SA-600(超高跨阻、较低带宽)或 IV-200(更宽带、较低跨阻增益)
“相对地的电位差” → 单端输入(SA-200)
“两信号之间的电位差” → 差分输入(SA-400)
资料把每个型号按“Low impedance / High impedance”分组,因为这会直接决定:
输入结构(50Ω 还是 1 MΩ/10 kΩ/100 kΩ 等可选)
可做到的等效输入电压噪声、噪声系数、带宽与稳定性

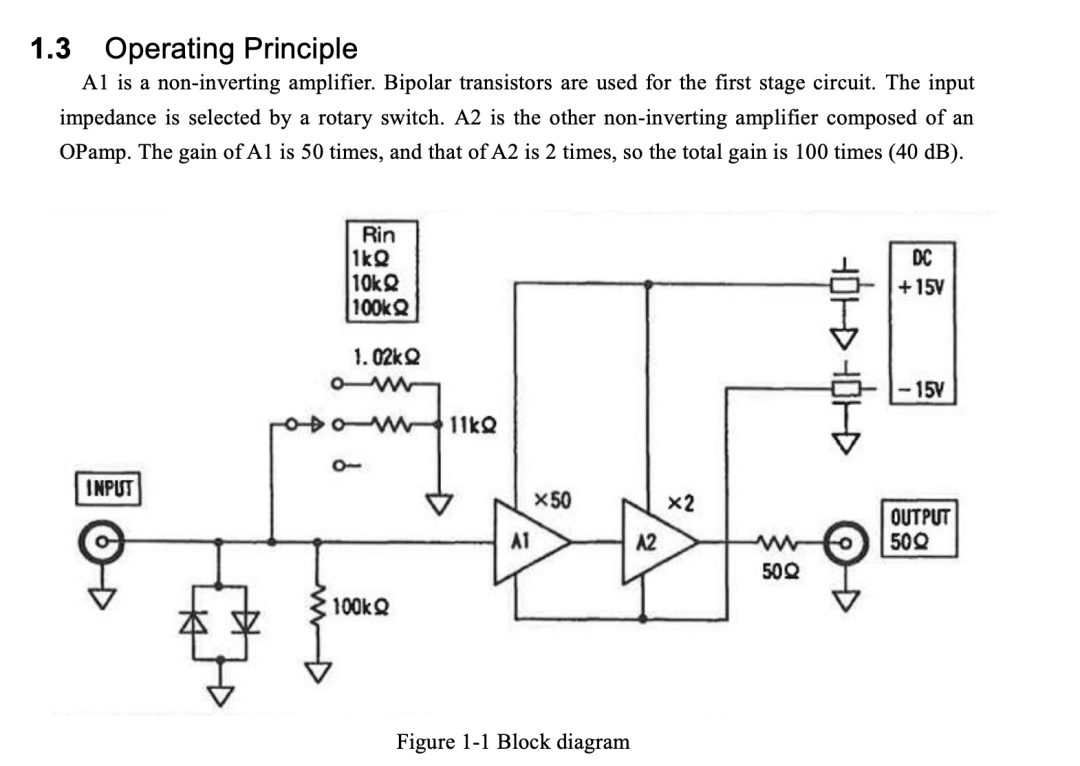

看一个 200 型号,里面有原理图
有的型号是 DC coupling(可测 DC/低频),有的是 AC coupling(用电容隔直,适合更高频、避免直流偏置问题)。
这决定能否直接接传感器/前级,以及对源阻抗热噪声的“放大/加载”程度。 例如差分型号里,有的提供 1k/10k/100kΩ 可选并带典型并联电容,也有高频型号直接做成 50Ω 系统(方便 RF/高速测量)。
差分型号给了:
低频 CMRR(如 55 Hz、100 kHz)
高频 CMRR(到 10 MHz) 这告诉我们:差分放大器在 10 MHz 仍然能保持多高的共模抑制,这对“把共模电源噪声/地弹变成差模噪声”的抑制能力至关重要。

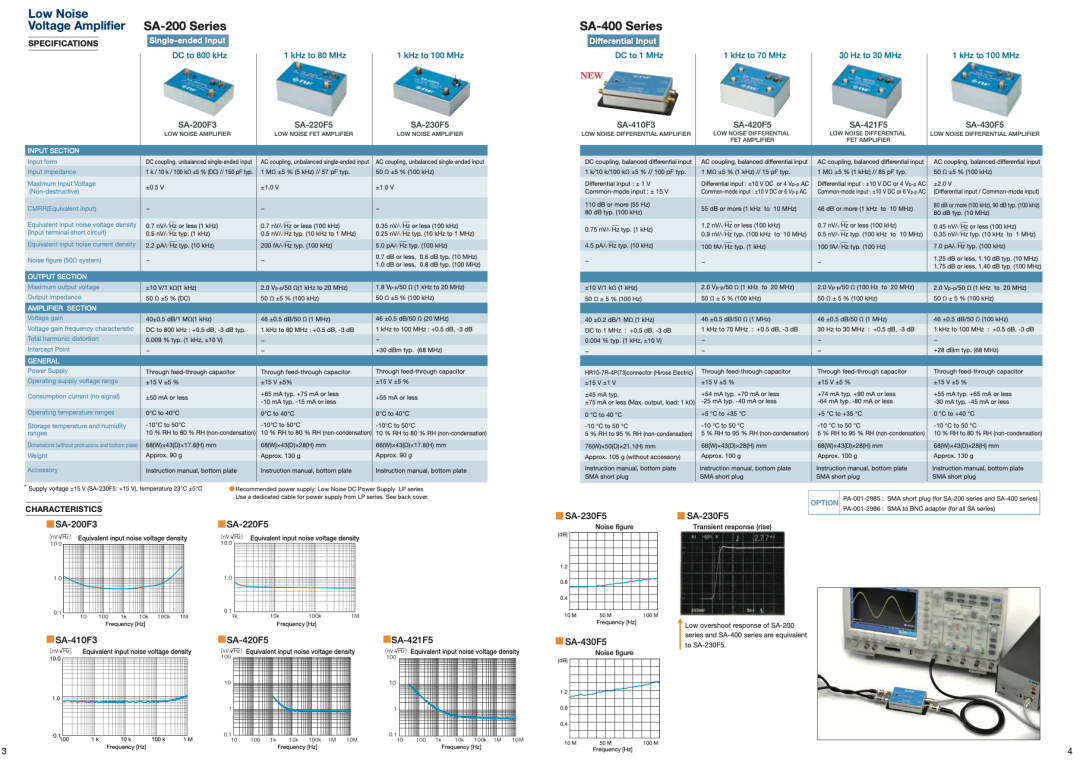

资料里给了多个非常低的数字,例如:
某些 单端 50Ω 型号:典型可到 0.25 nV/√Hz(10 kHz–1 MHz),并给出在 50Ω 系统下的噪声系数(Noise figure)。
差分型号也给出 0.75 nV/√Hz、0.5 nV/√Hz、0.35 nV/√Hz 等不同档位与频段条件。
这里必须注意:它明确写了“Input terminal short circuit(输入端短路测得)”,意味着这是“放大器本底噪声”,不含源阻抗热噪声。
对高阻源/电荷源(比如电容式传感器)或大阻值网络来说,电流噪声会通过 变成电压噪声,因此这项用于判断“高阻测量是否会炸噪声”。
资料只在“50Ω系统”条件下给噪声系数(例如 0.6 dB、1.1 dB、1.4 dB 等)。这和之前写“为什么不用 dBm/Hz”是同一个逻辑:当输入/系统阻抗被规范为 50Ω,用噪声系数/功率指标更顺手;如果是任意源阻抗(1k/10k/1M)测量,nV/√Hz 更通用。

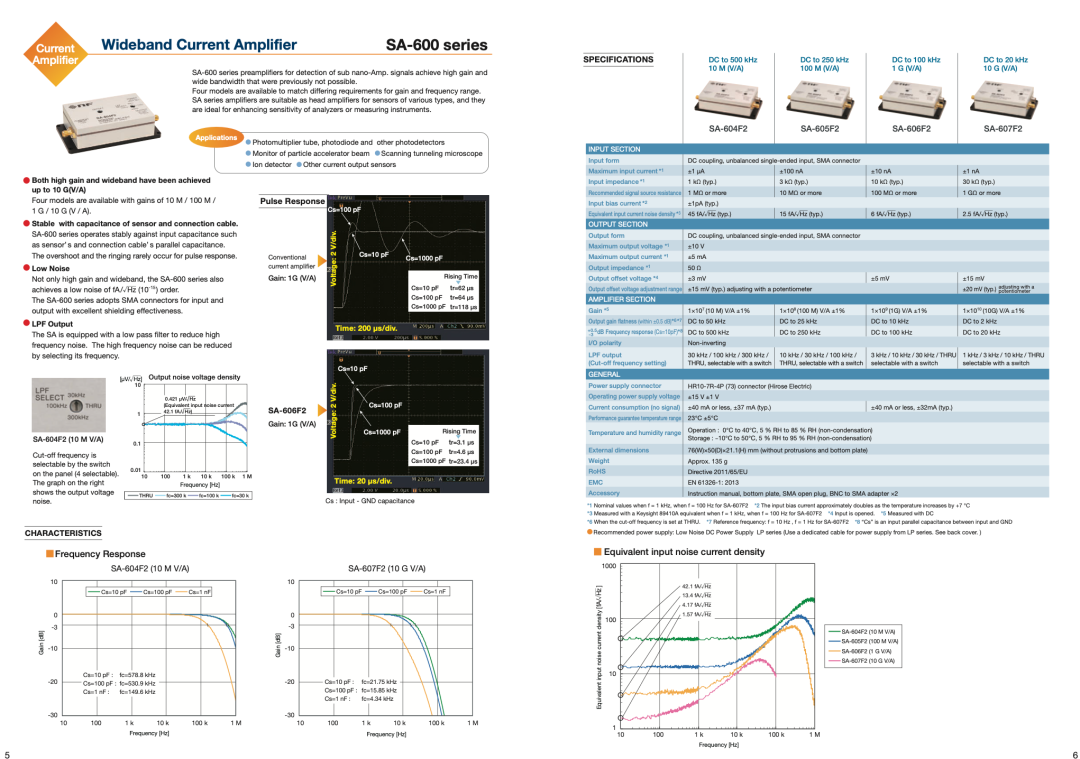

第4–5页是电流测量线:

它给了四个型号:
10 M V/A:DC–500 kHz
100 M V/A:DC–250 kHz
1 G V/A:DC–100 kHz
10 G V/A:DC–20 kHz
并强调它对“传感器与电缆的并联电容 Cs”更稳定,过冲/振铃少,还内置可选低通滤波输出(fc 多档可选)。
在测超小电流时,带宽往往不是第一诉求;首要是跨阻够高 + 输入偏置够低 + 输入电流噪声够低;而并联电容 Cs 会显著压缩带宽、影响相位裕度,这里它用“针对电容负载更稳定”的设计来解决。资料直接画了不同 Cs 下的频响变化。
并且它把“输出噪声电压密度(µV/√Hz)”换算成“等效输入电流噪声密度(fA/√Hz)”,例如 10M V/A 型号给出 0.421 µV/√Hz 输出噪声密度并等效为 42.1 fA/√Hz 输入电流噪声(因为 )。

image-20260106122937026

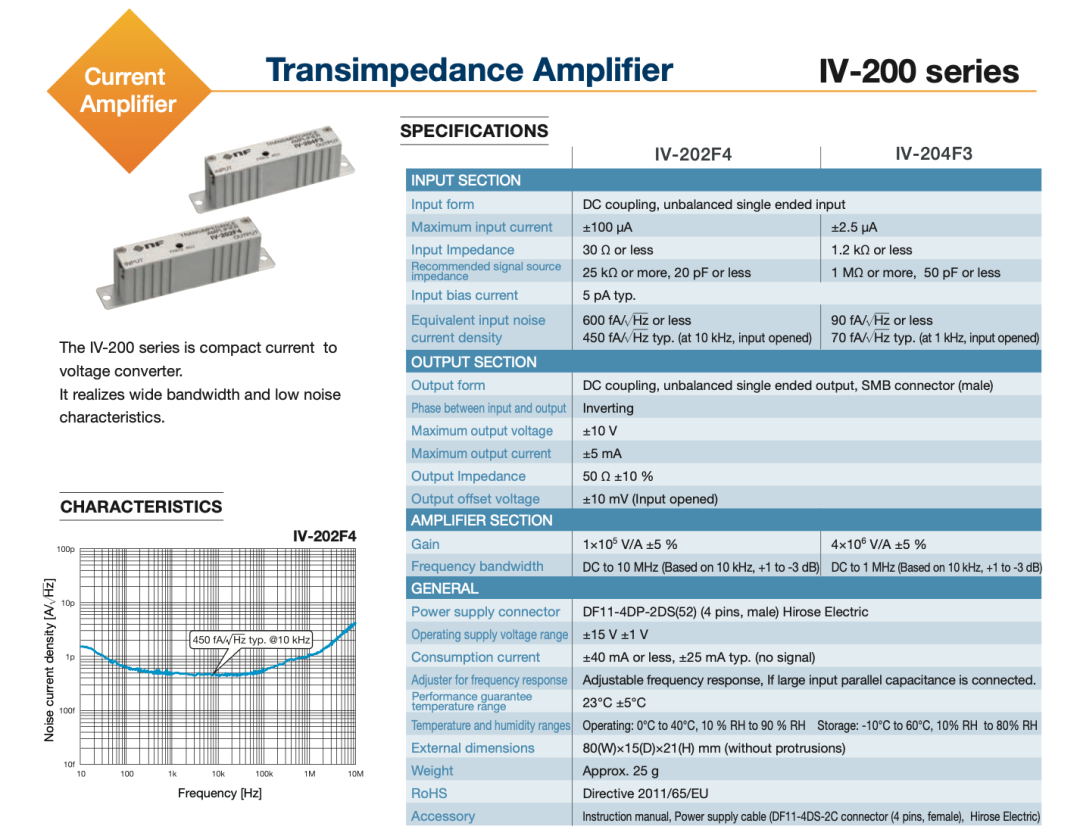

IV-202F4:DC–10 MHz,增益 V/A(±5%),等效输入电流噪声密度 450 fA/√Hz typ(10 kHz,输入开路)。 IV-204F3:DC–1 MHz,增益 V/A(±5%),噪声更低(70 fA/√Hz typ,1 kHz,输入开路)。
它还给了“当输入并联电容大时可调频响”的说明,表明这类跨阻在实际接传感器时必须处理电容稳定性。
逐条把这份 NF 参数表里“每一个常见参数项”抽出来,说明它:在物理/电路层面是什么意思,以及怎么测出来的,还有在做低噪声 / 高带宽前端设计时到底约束了什么
等效输入电压噪声密度单位:nV/√Hz
这是把放大器自身产生的一切噪声(输入晶体管热噪声、1/f、后级折算等)等效回输入端后的电压噪声谱密度。
前提条件几乎总是:输入端短路(Input shorted)
如果在输入端加一个理想“无噪声电压源”,那么测到的噪声就全部来自放大器本身;这是放大器能做到的“理论下限”,不包含信号源热噪声,是我们做噪声预算的起点。
因为它:不依赖阻抗
也可以直接与源阻抗热噪声合成:
等效输入电流噪声密度单位:pA/√Hz 或 fA/√Hz
这是输入端“等效噪声电流源”,描述的是:
放大器输入晶体管本身的随机电流波动
高源阻抗系统,电容型/电荷型传感器,跨阻放大器。
它会通过源阻抗转换成电压噪声:
低阻(50Ω、100Ω):几乎可以忽略
高阻(kΩ~MΩ):可能主导总噪声
噪声系数单位:dB
这是 RF 世界的噪声定义:
默认 50 Ω,默认是功率定义
它本质上是把:放大器自身电压噪声,与 50 Ω 的热噪声(4kT·50)做了一个比值
因为只有 50 Ω 输入结构 才有统一意义高阻输入下 NF 没有可比性
输入形式,Single-ended(单端),Differential(差分);决定是测 对地电压 还是 两点电位差,也决定了是否需要关注 CMRR
耦合方式
可测 DC / 低频,会放大直流偏置与漂移
输入串联电容,低频截止,减少直流失调与饱和风险
输入阻抗(Ω // pF)
输入端看到的等效阻抗:
电阻:影响热噪声、加载效应
电容:限制高频、影响稳定性
因为在 MHz 级:电容比电阻更致命,影响相位裕度、CMRR、噪声增益
共模抑制比单位:dB
因为:电阻匹配,寄生电容,PCB 不对称;都会让 CMRR 随频率迅速下降;这个参数决定了共模电源噪声、地弹、EMI,以及是否会被“转成差模噪声”
Gain,单位是dB,或 V/V;实际噪声要乘以 噪声增益,还有就是差分结构噪声增益 ≠ 信号增益(常被忽略)
通常是:−3 dB 点,要在在特定增益下测得
带宽决定:
高跨阻 = 高灵敏度,但带宽随输入电容急剧下降
输入并联电容稳定性,为什么重要,因为电流源 + 电容 = 极点,它会直接导致:振荡,过冲。

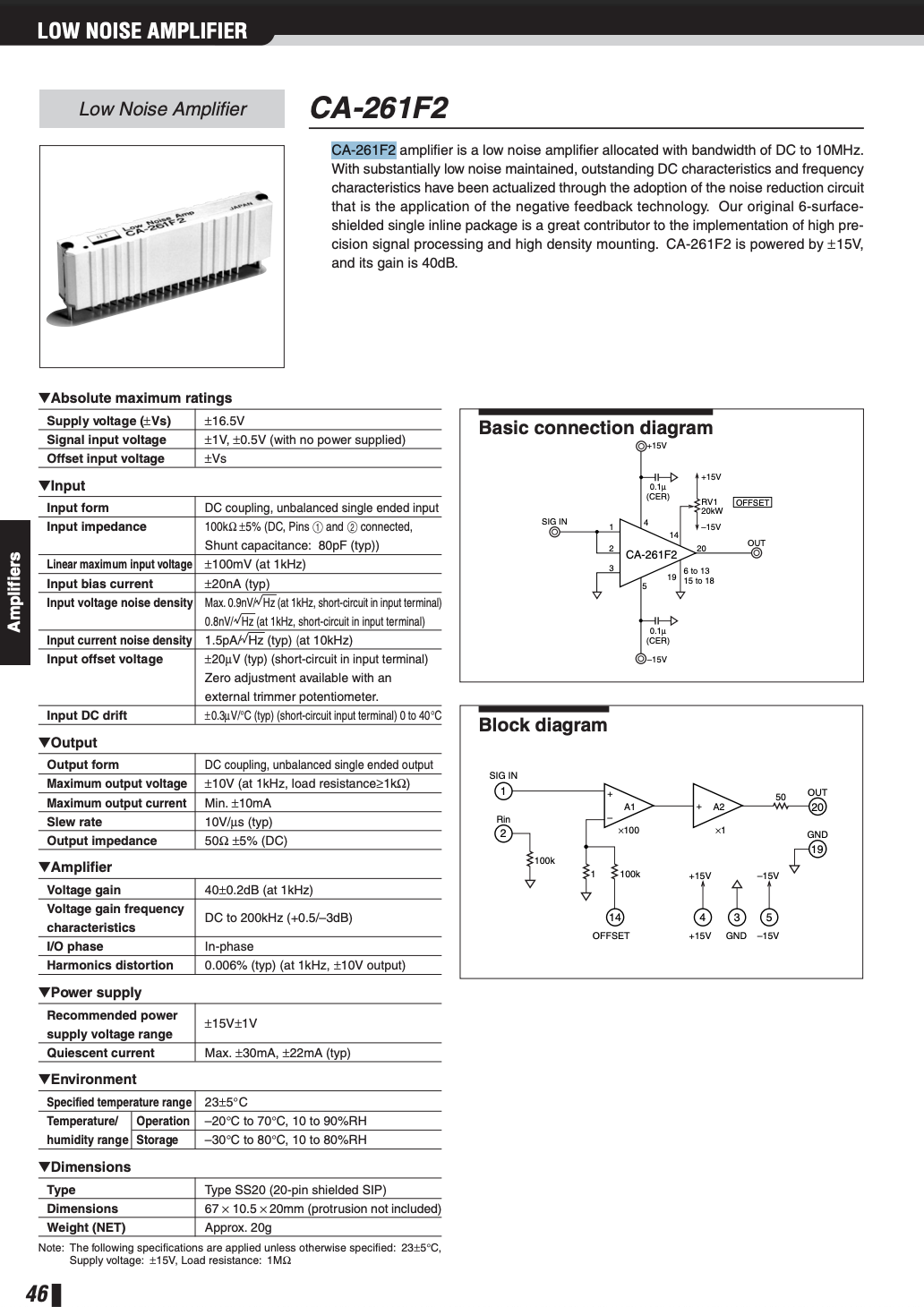

另外,这些参数也很有意思,是我们设计时候需要知道的
