IMEC:微转印技术在硅光子异质集成中的应用与进展

作者头像
光芯
发布2026-06-17 19:59:49
发布2026-06-17 19:59:49
820
举报
AI计算架构的持续演进使数据传输带宽与能效成为系统性能的核心瓶颈,硅光子学凭借CMOS工艺兼容性实现了高速低延迟光互联的规模化量产,已成为数据中心、高性能计算与AI集群的核心支撑技术。然而硅基IV族材料体系存在本征功能缺陷,无法覆盖完整光子系统所需的光增益、高速电光调制、非互易传输等核心能力,异构集成成为突破硅光子功能边界的唯一途径。

微转印(Micro-Transfer Printing, MTP)作为一种远后段(FBEOL)低温异质集成技术,兼具高集成密度、高吞吐量与高材料利用率的核心优势,能够将III-V半导体、铌酸锂、钽酸锂等非CMOS兼容材料的预制备微器件,精准转移至硅或氮化硅光子平台,实现多材料体系的无缝融合。目前该技术已完成实验室原理验证,进入200mm中试生产阶段,正在重塑硅光子产业的技术路线与生态格局。

◆ 硅光子的本征局限与异质集成技术路线对比

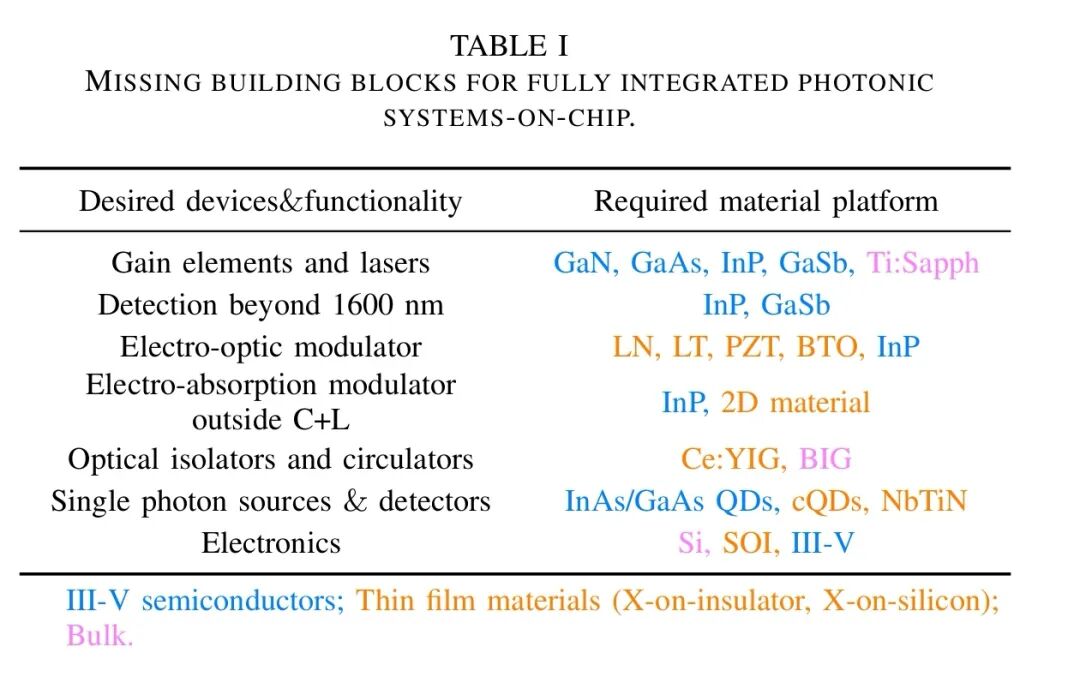

硅光子的核心竞争力源于其与标准CMOS工艺的兼容性,可依托成熟的半导体制造基础设施实现低成本规模化生产。但CMOS代工厂为避免工艺污染,严格限制铌酸锂、III-V半导体等非标准材料的引入,导致硅光子平台缺失构建完整光子系统的关键功能单元:光增益与激光需GaN、InP等III-V材料;1600nm以上波段探测依赖InP与GaSb;高性能电光调制需铌酸锂、钽酸锂、钛酸钡等铁电材料;光隔离器与环形器需磁光材料;量子光子器件则需量子点与超导材料。

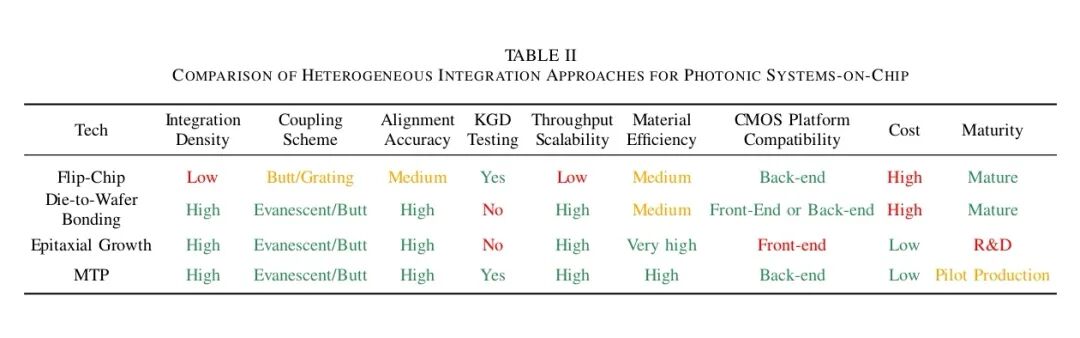

当前主流的硅光子异构集成技术主要分为四类,其技术特性与成熟度存在显著差异:

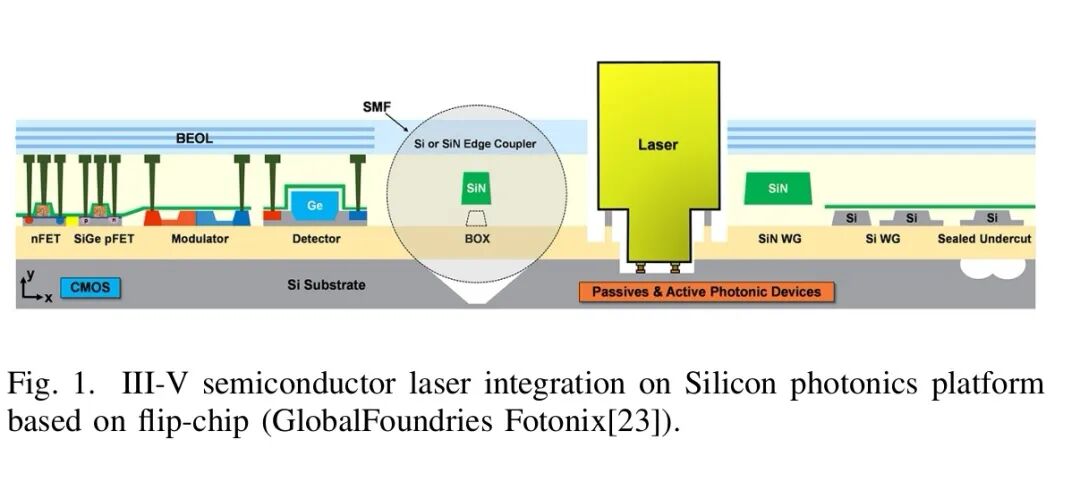

- 倒装焊:成熟的电子集成技术,通过焊球实现芯片与基板的电连接与热连接,支持已知合格芯片(KGD)集成。但集成密度低,光耦合采用对接或光栅耦合方式,损耗受对准误差影响大;焊球引入的寄生参数无法支持超高速薄膜电光调制器,且需制备精确的局部凹槽与波导端面,难以实现高密度在线波导器件集成。

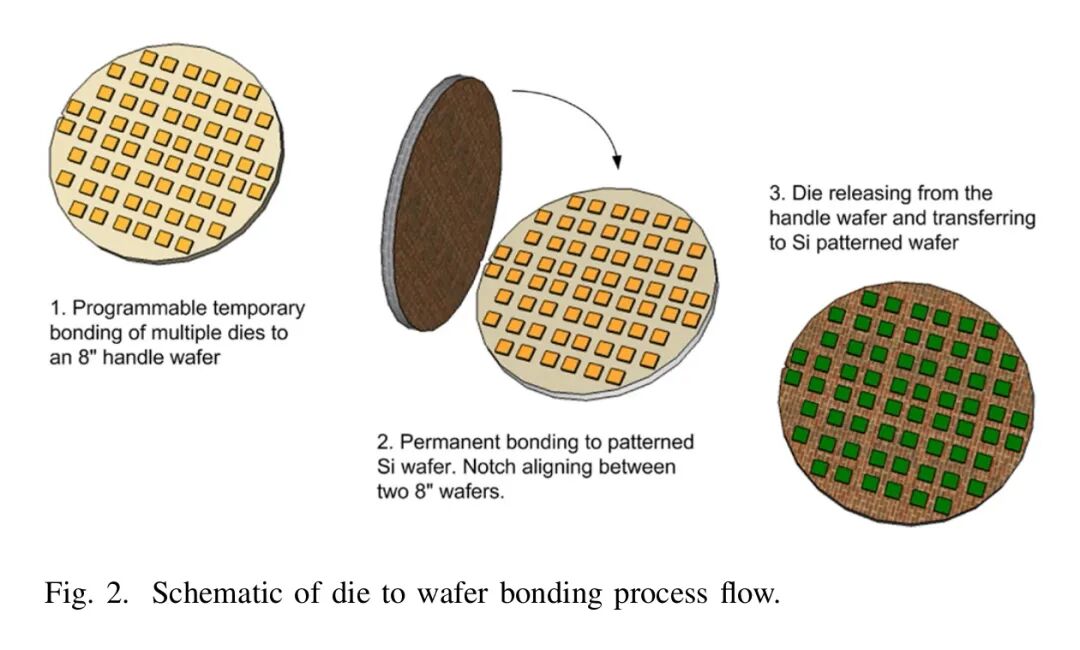

- 芯片-晶圆键合(D2W):通过粘合剂、介质或金属界面实现异质芯片与硅晶圆的键合,支持倏逝波与对接耦合,集成密度高。但需在目标晶圆上进行大量后处理,增加了硅工艺复杂度;且无法在集成前对异质芯片进行测试,存在良率累积风险,目前已实现商业化应用。

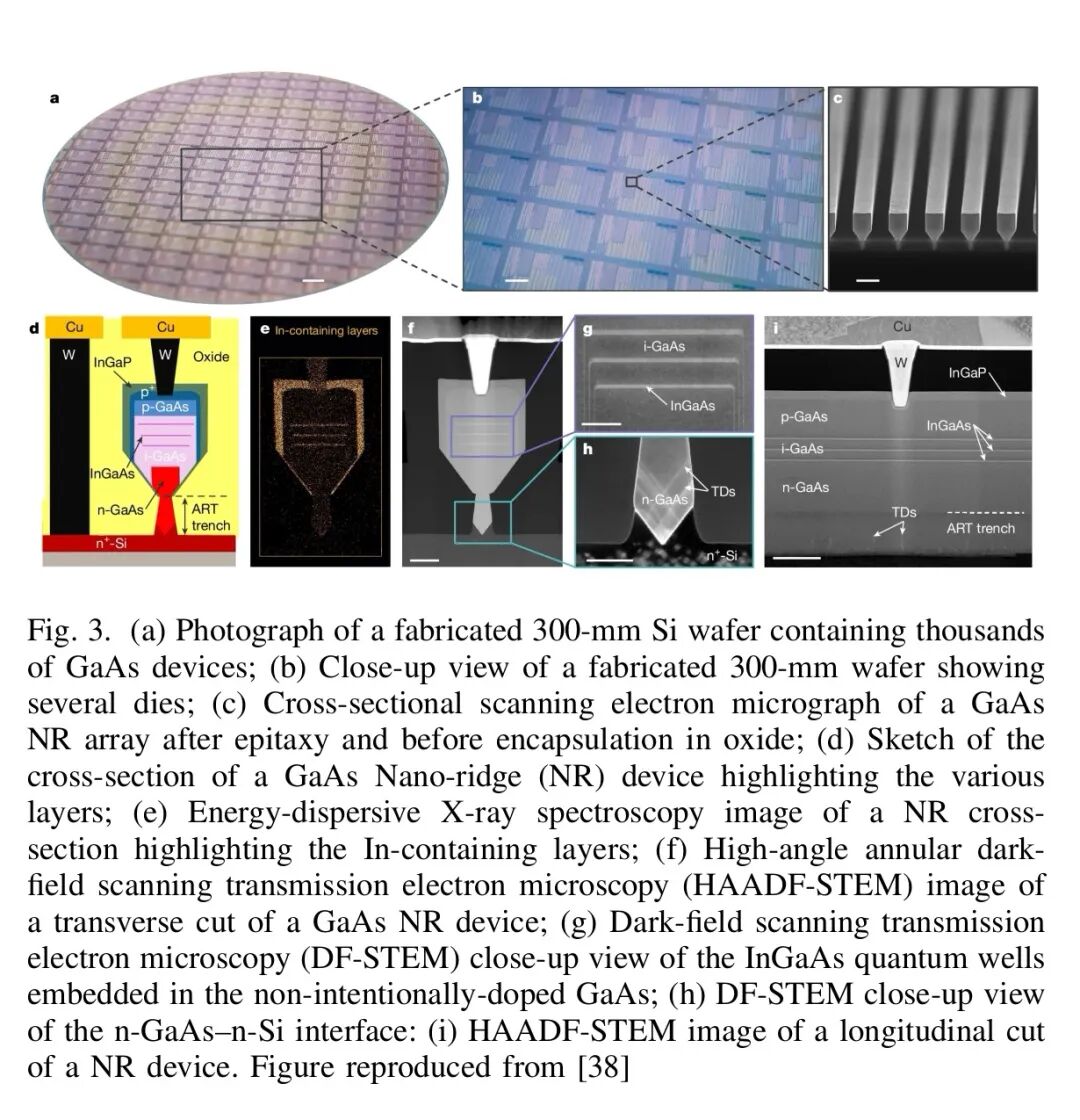

- 外延生长:在硅衬底上直接生长III-V材料,无键合界面,理论集成密度最高。但III-V与硅之间的晶格失配与热膨胀差异会引入高密度缺陷,且生长温度远超CMOS后段工艺热预算,需重新设计硅光子工艺栈,目前仍处于研发阶段。

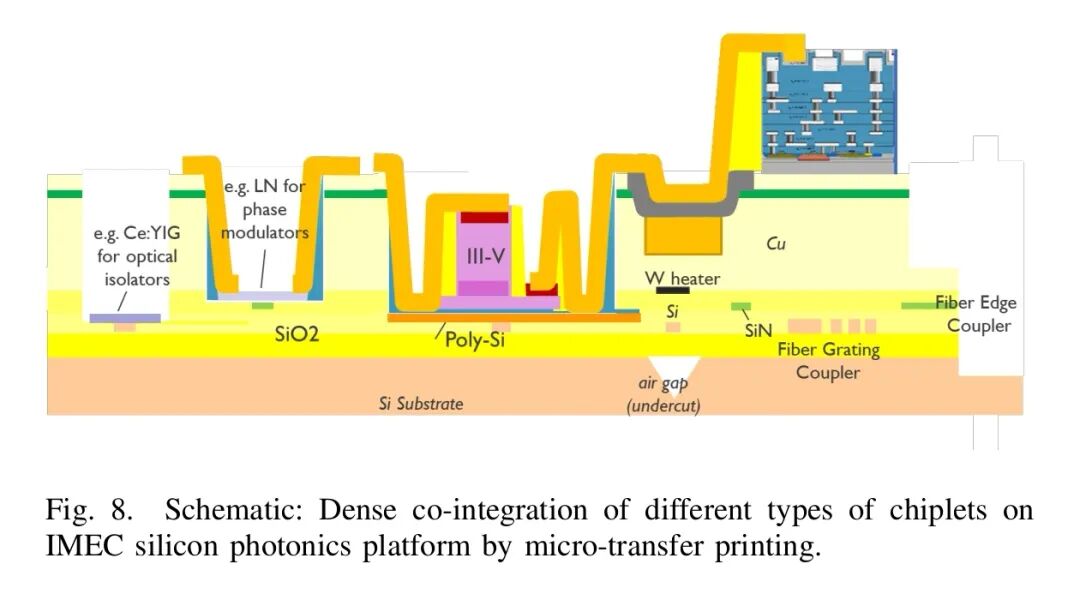

- 微转印:唯一在硅光子标准工艺完成后进行的远后段集成技术,完全不干扰前端波导与后端金属层的制备流程;支持KGD集成,材料利用率高;对准精度可达亚微米级,可同时集成多种不同材料体系的器件,目前处于中试生产阶段。

◆ 微转印的核心原理与全流程工艺

微转印的核心是利用弹性印章的速率依赖粘附特性,实现预制备微器件从源片到目标晶圆的批量精准转移,整个过程在室温下进行,无需高温高压,完全兼容CMOS工艺热预算。

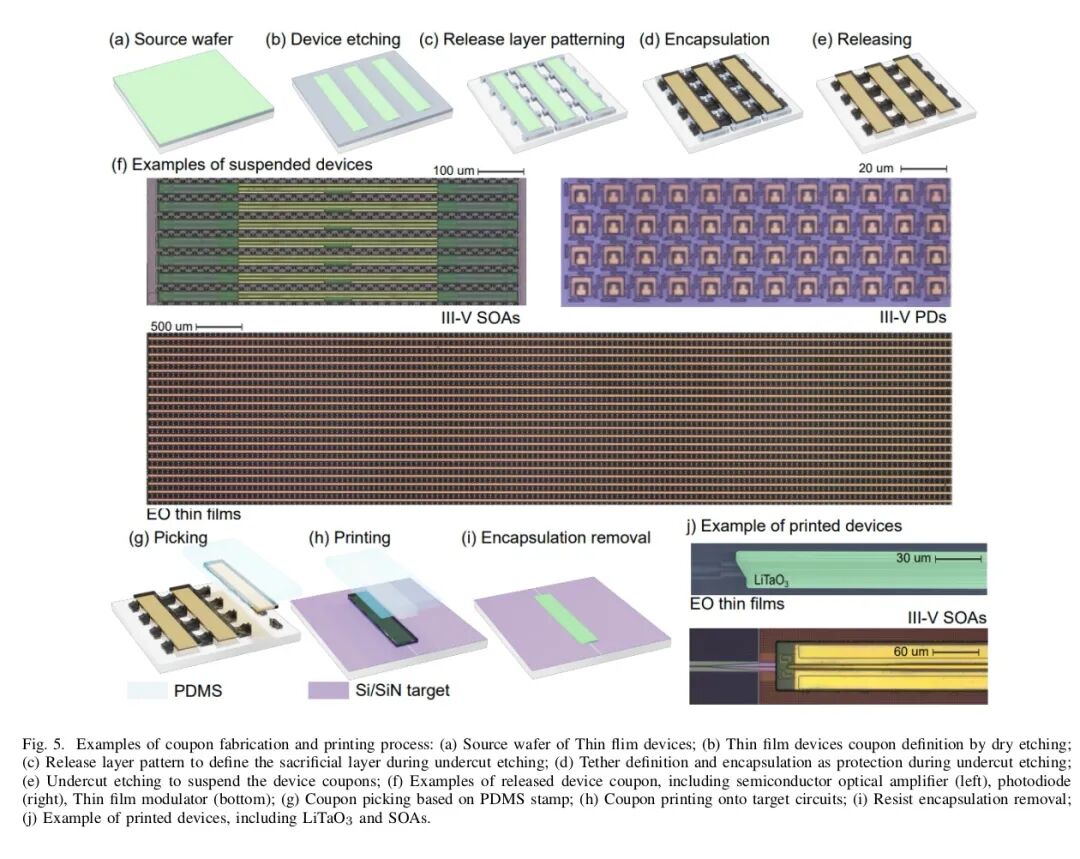

① 源片制备:悬浮微器件的工艺实现

源片制备是微转印的基础,目标是制造可被可靠拾取与转移的悬浮微器件单元(coupon)。以薄膜铌酸锂为例,其工艺流程分为五个核心步骤:

1. 起始材料:采用绝缘体上薄膜(TFOI)晶圆或专用III-V外延晶圆,功能层下方预置牺牲层。

2. 功能层图案化:根据器件需求完成波导刻蚀、金属电极沉积、钝化与平坦化,制备器件核心结构。

3. 牺牲层图案化:通过紫外光刻与干法/湿法刻蚀定义需释放的区域。

4. 光刻胶包覆:旋涂光刻胶并图案化,形成支撑梁结构,在释放过程中固定微器件,同时提供机械保护。

5. 牺牲层衬底掏空:采用湿法或气相刻蚀去除微器件下方的牺牲层,形成由光刻胶支撑梁锚定的悬浮微器件。

源片可集成数万个密集排列的悬浮微器件,大幅提升材料利用率。微器件的尺寸限制宽松:长度可达1cm(满足铌酸锂调制器需求),厚度可超过10μm;对于超薄器件,光刻胶支撑梁可临时增厚器件,增强与印章的粘附力。

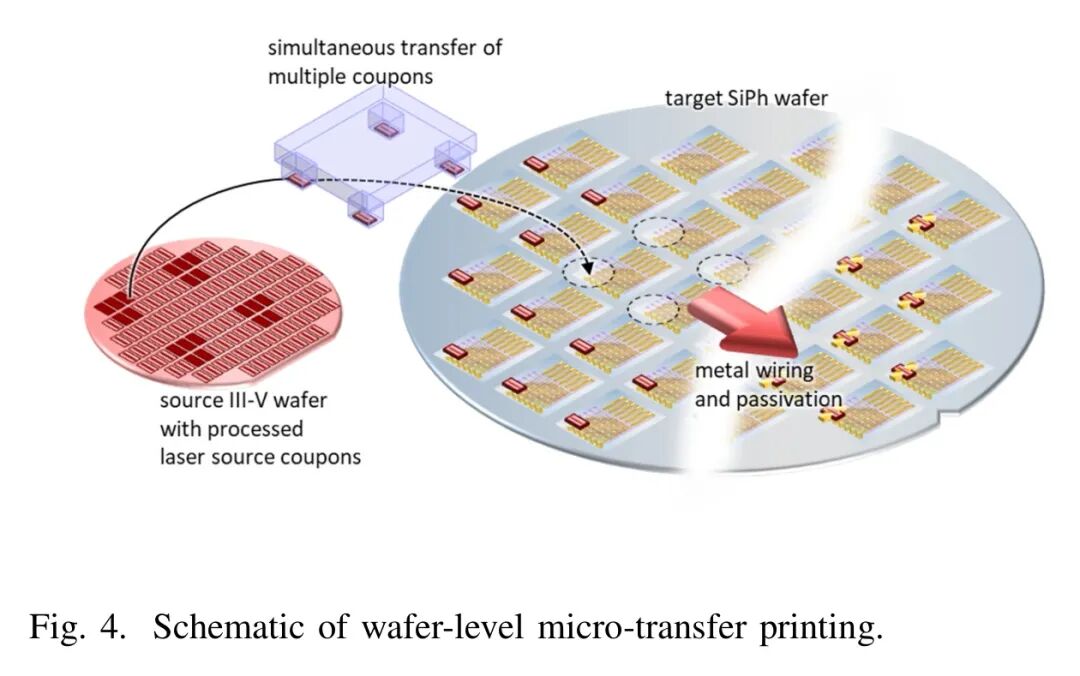

② 晶圆级转印:动力学粘附的精准控制

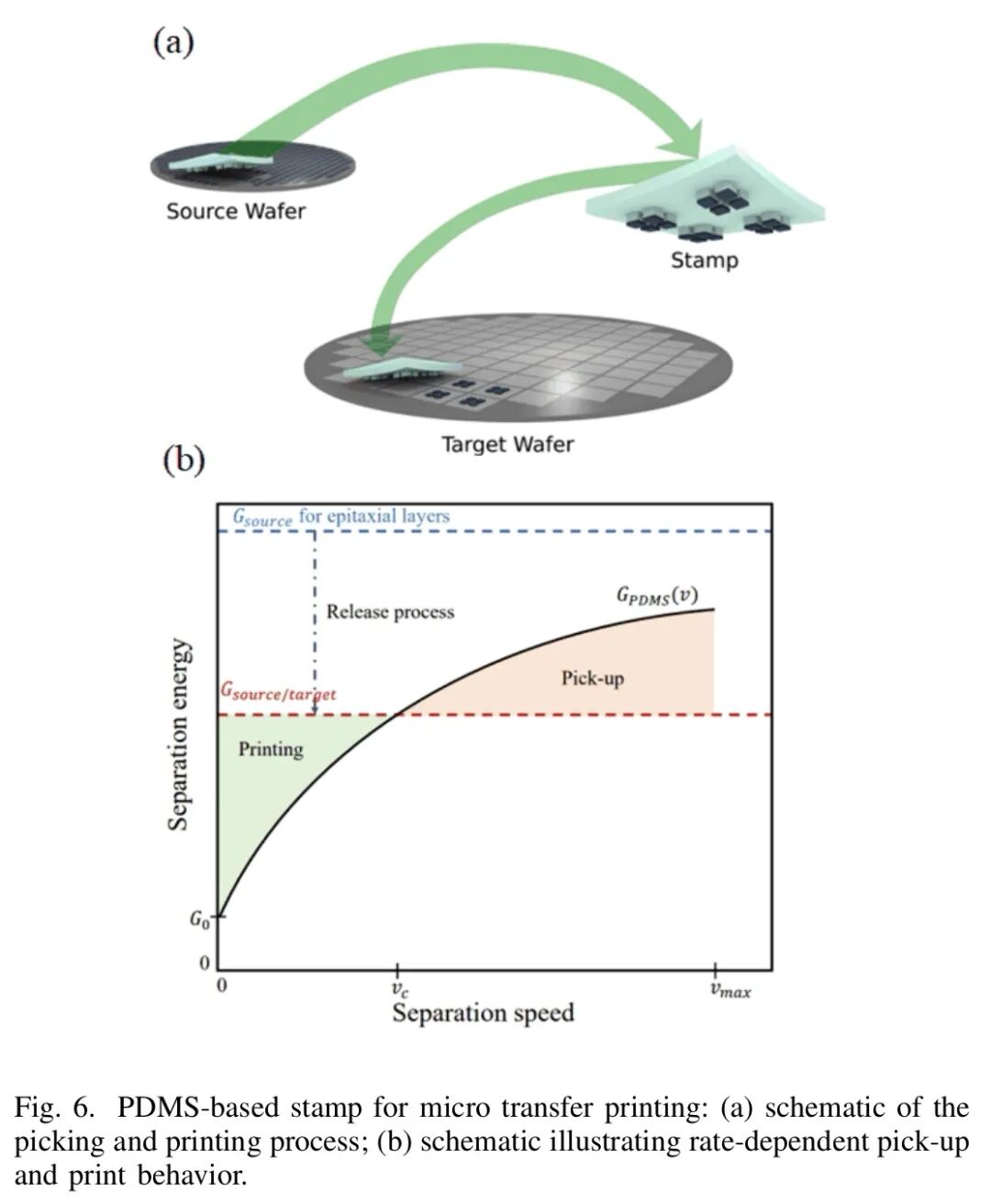

微转印的核心机制是PDMS弹性印章与微器件之间的速率依赖粘附力:高速剥离时印章与微器件的粘附力大于支撑梁的断裂强度,可将微器件从源片拾取;低速回缩时粘附力显著降低,微器件释放并粘附至目标晶圆。

目标晶圆表面通常旋涂一层DVS-BCB粘合剂,其可容忍一定的表面粗糙度与形貌,但其热降解温度(约350℃)决定了后续工艺的最高温度上限。

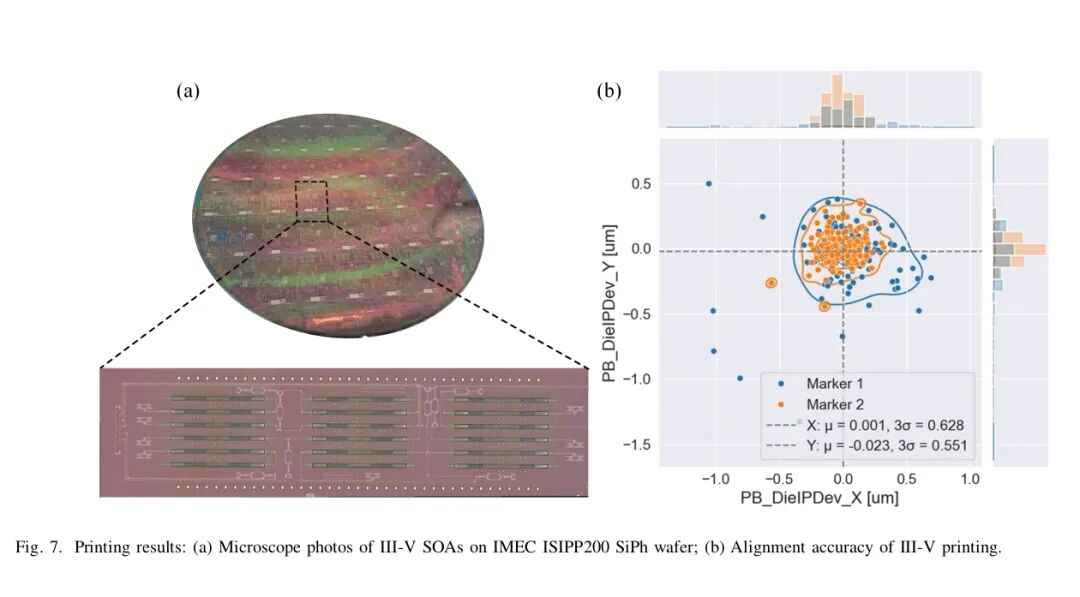

对准精度直接决定光耦合效率,通过采用高对比度、几何鲁棒性的嵌套式对准标记,结合机器视觉识别系统,目前微转印设备可实现±0.5μm的3σ对准精度,即99.7%的微器件落在该公差范围内。未来通过专用计量级标记的优化,对准精度将进一步提升,可缩短片上大容差波导taper的长度,降低光学损耗。

③后处理:异质集成器件的功能实现

转印完成后,通过后处理工艺将独立的微器件转化为功能完整的异质集成芯片,核心是制备重布线层(RDL):

- 对于III-V激光器、半导体光放大器(SOA)与光电探测器等有源器件,重布线层直接连接微器件上的预制焊盘与目标晶圆的电走线;

- 对于铌酸锂、钽酸锂等薄膜电光调制器,重布线层需同时实现电连接与高速共面波导(CPW)电极的定义,确保器件的超高频工作特性。

重布线层通常采用金或铝制备,需同时满足低RC延迟、良好的界面粘附性与全流程工艺兼容性。

◆ 核心技术验证与典型器件演示

根特大学-IMEC光子学研究团队完成了多项里程碑式的微转印器件演示,全面验证了该技术在不同应用场景的可行性:

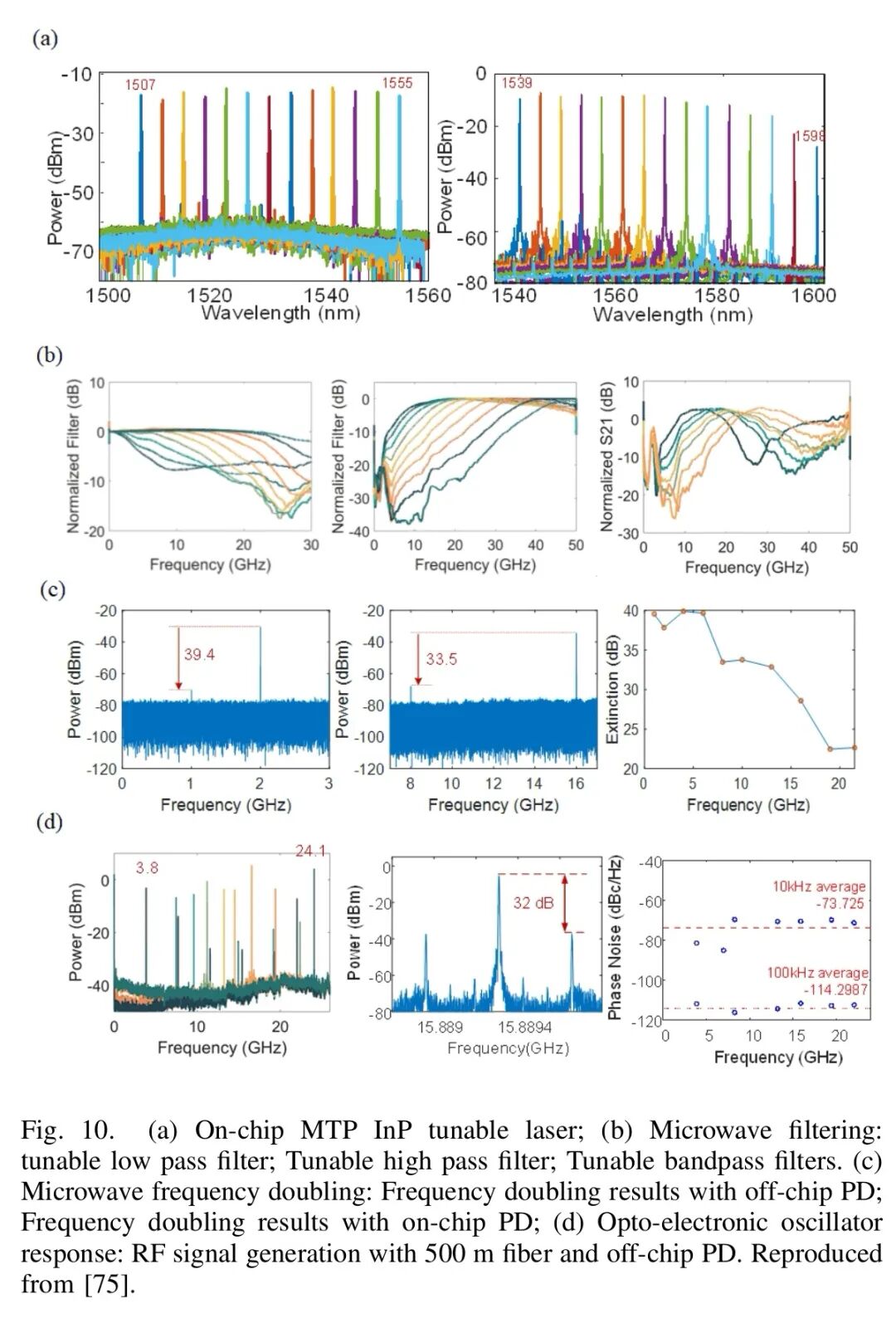

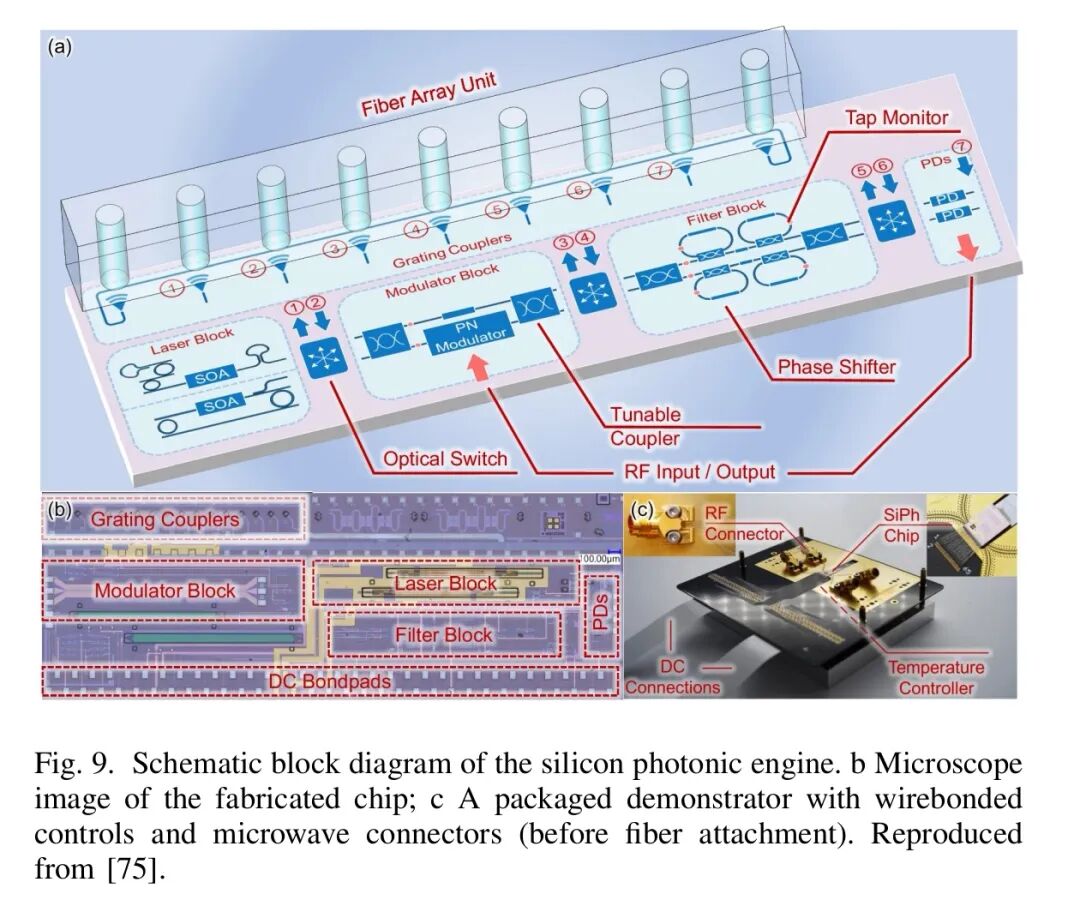

1. 可重构微波光子引擎:在IMEC iSIPP50G硅光子平台上转印InP光放大器,实现单片集成的微波光子处理芯片。芯片集成可调谐激光器、高速调制器、可编程光滤波器与25GHz带宽光电探测器,通过52个热光移相器与光开关实现全可编程。可实现26GHz带宽的光电/电光转换、40dB消光比的微波频率倍频、4-24GHz可调谐光电振荡器(100kHz偏移处相位噪声-114dBc/Hz),芯片尺寸5mm×1.3mm,满负载功耗1.1W。

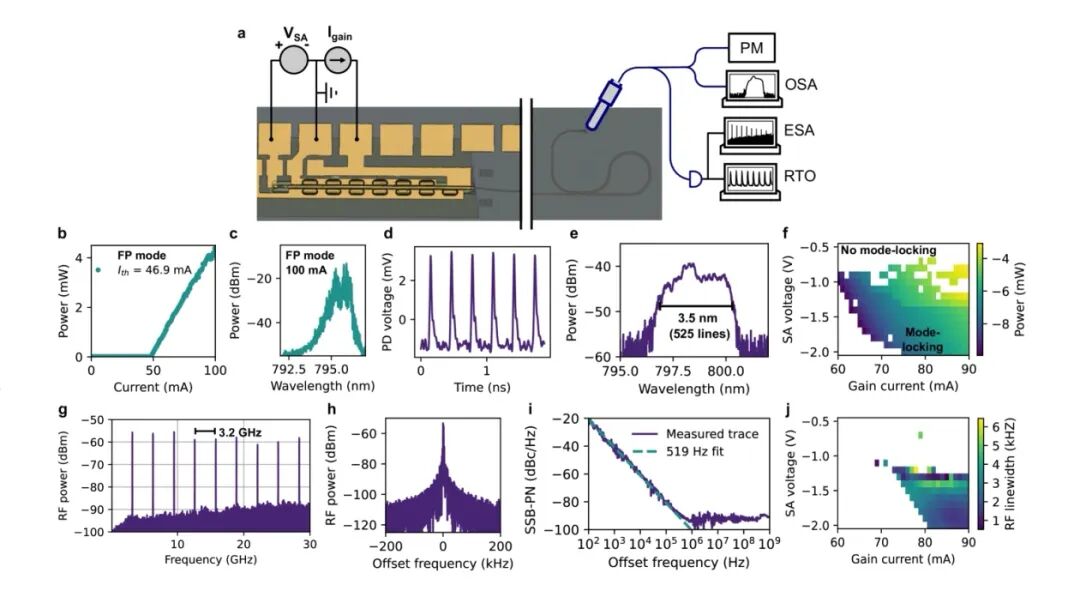

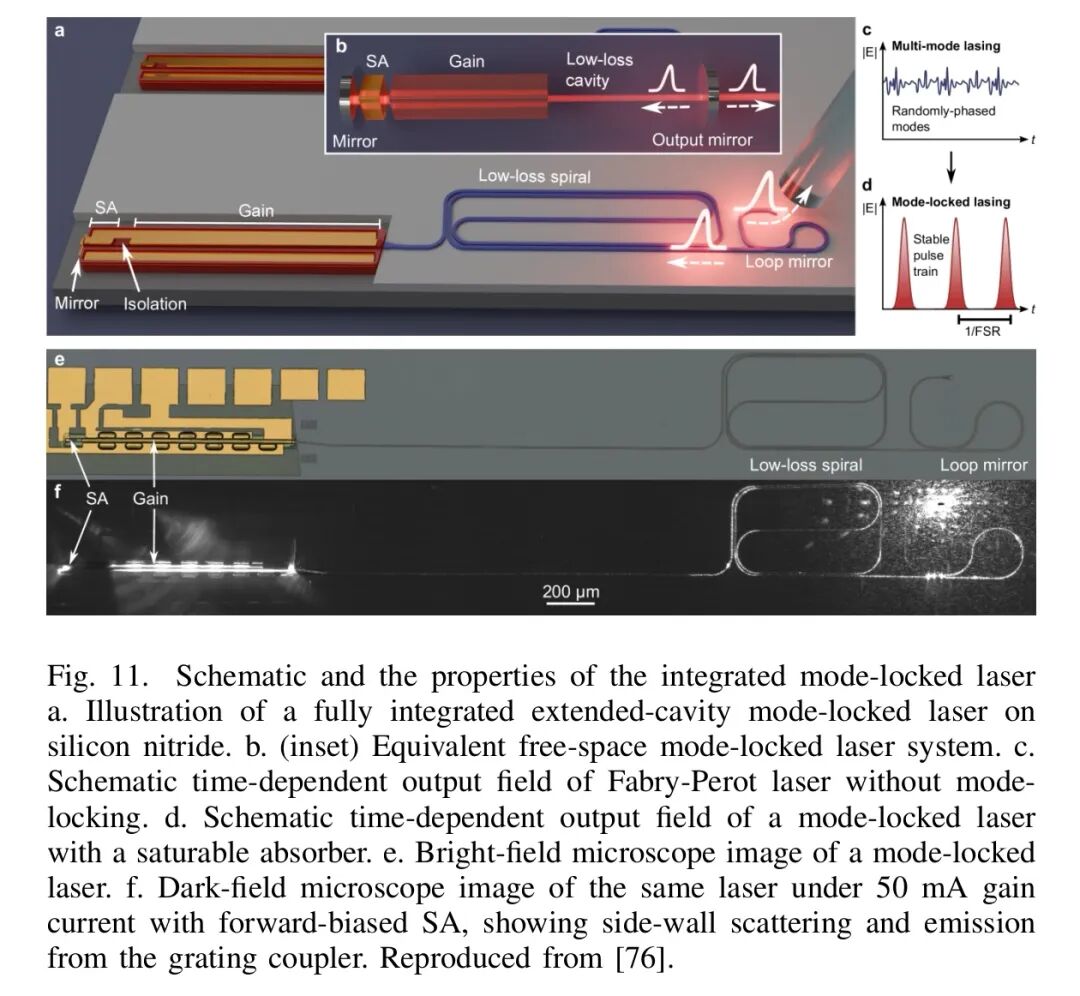

2. 800nm GaAs/SiN激光器:针对量子计算与光原子钟应用,实现GaAs激光器在氮化硅平台的异质集成。采用直接对接耦合方案,III-V与氮化硅波导的模式重叠度达96%,无需中间过渡锥。连续波激光器波导耦合输出功率超过4mW,阈值电流48mA;锁模激光器实现3.2GHz、7.5GHz与9.2GHz三种重复频率,3.2GHz器件的10dB光学带宽达3.5nm(≈1.7THz),基频射频线宽519Hz,对应时序抖动51fs,脉冲能量0.27pJ。

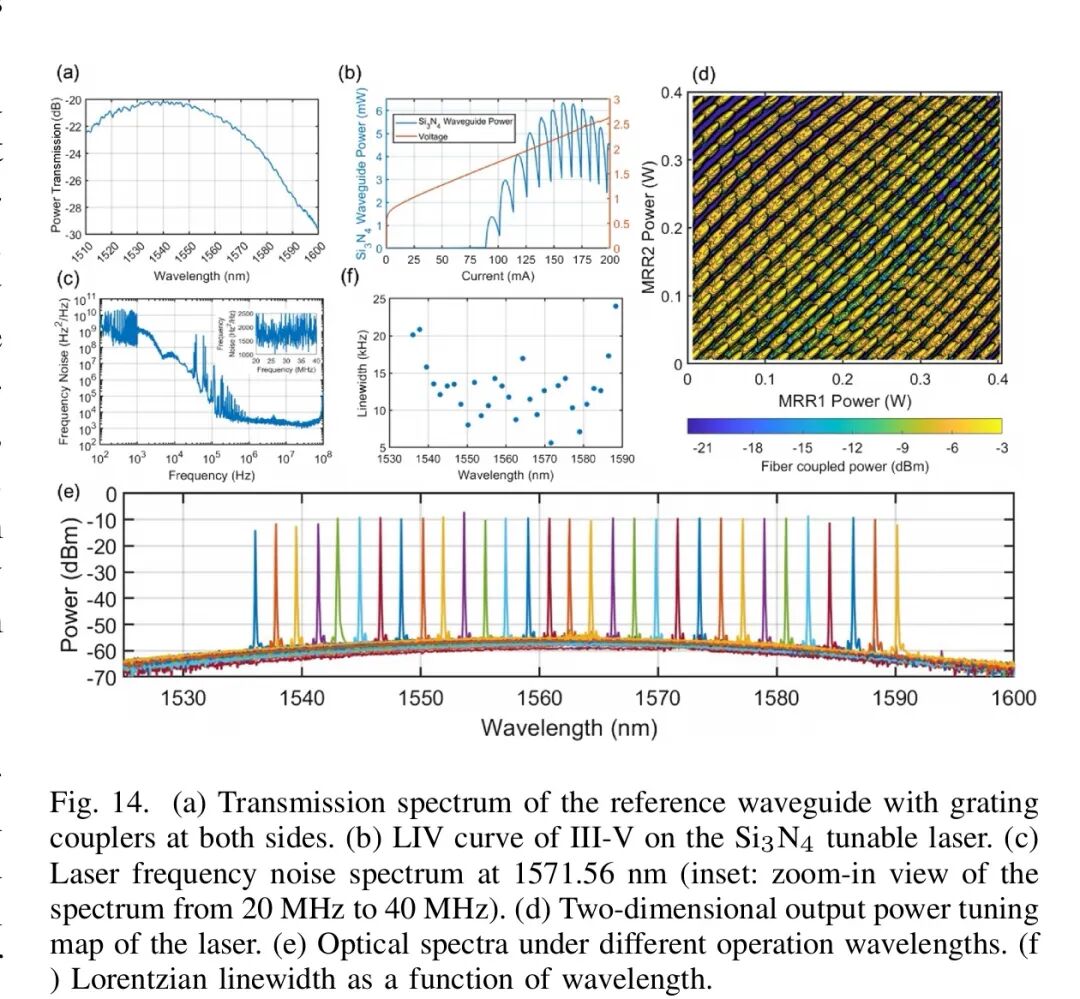

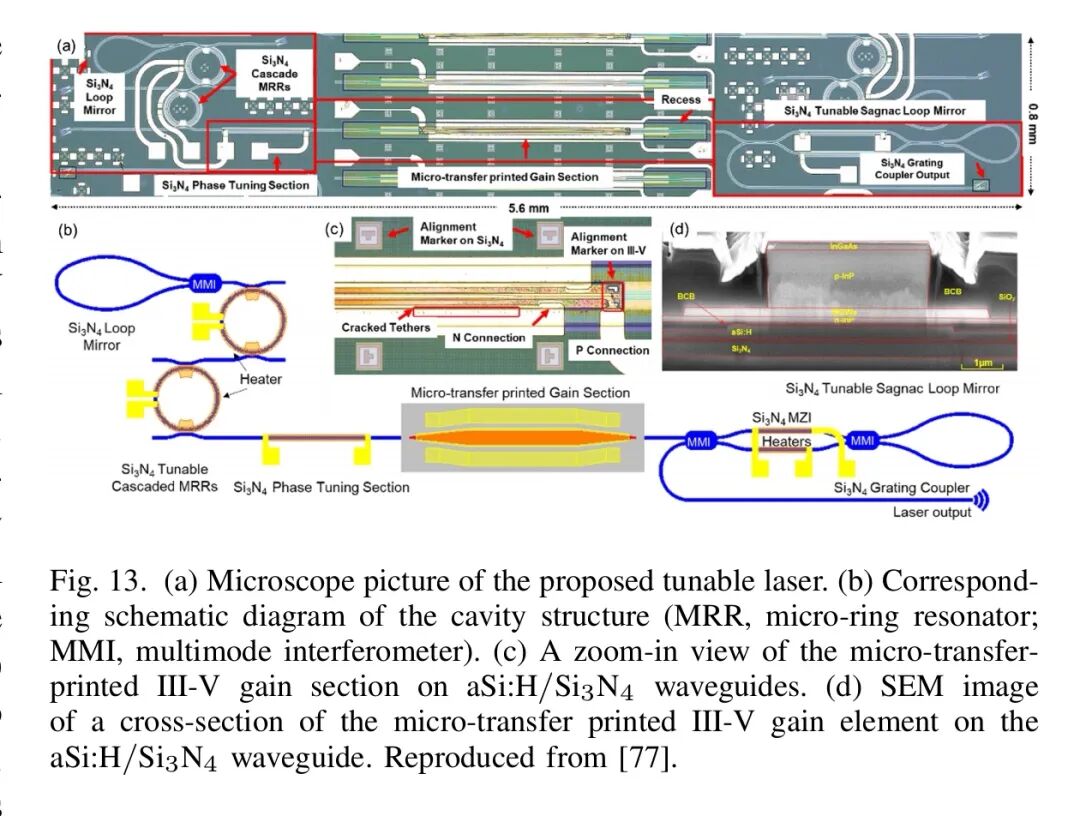

3. 窄线宽宽调谐InP/SiN激光器:在IMEC 200mm氮化硅平台上集成基于级联微环谐振器的可调谐激光器,利用氮化硅的超低损耗特性实现高Q腔。激光器连续调谐范围达54nm(覆盖C+L波段),全调谐范围内本征线宽<25kHz,边模抑制比>40dB,158.5mA偏置下波导输出功率6.3mW,阈值电流90mA。

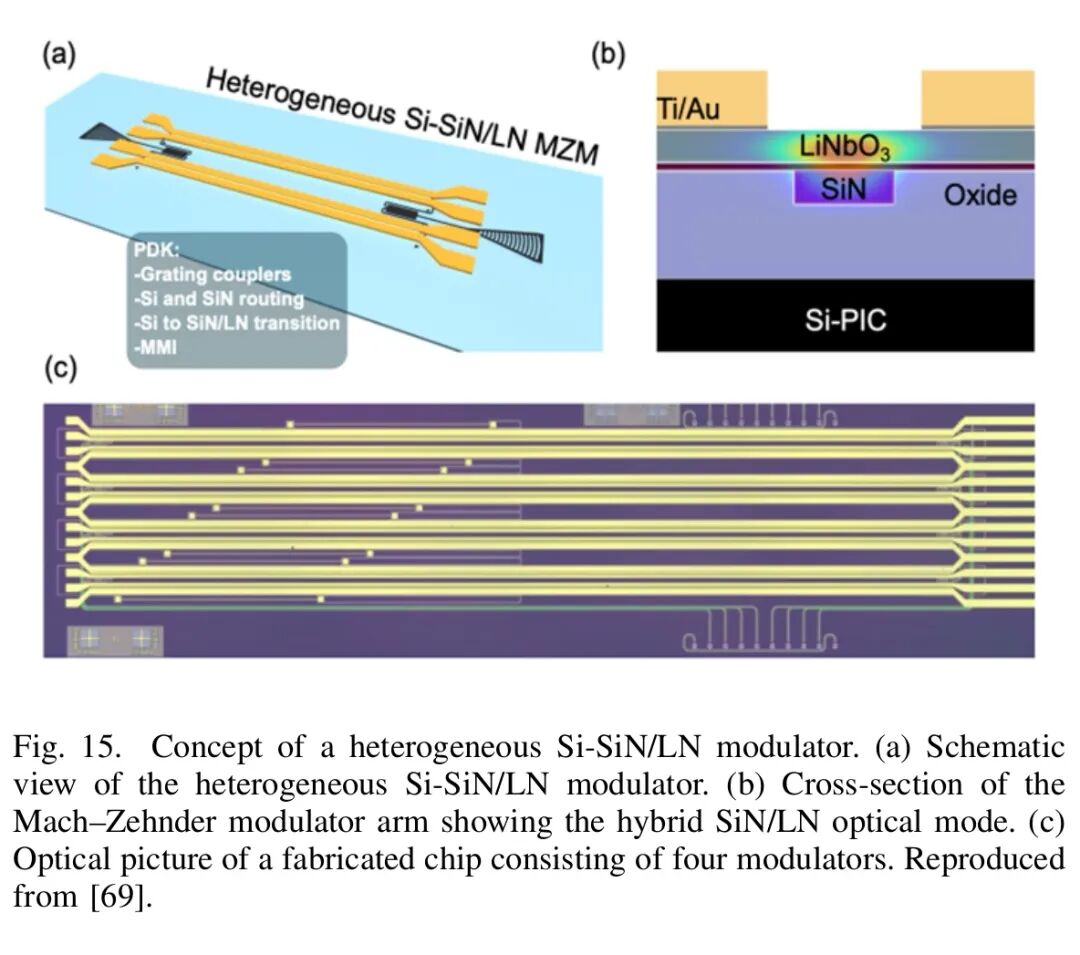

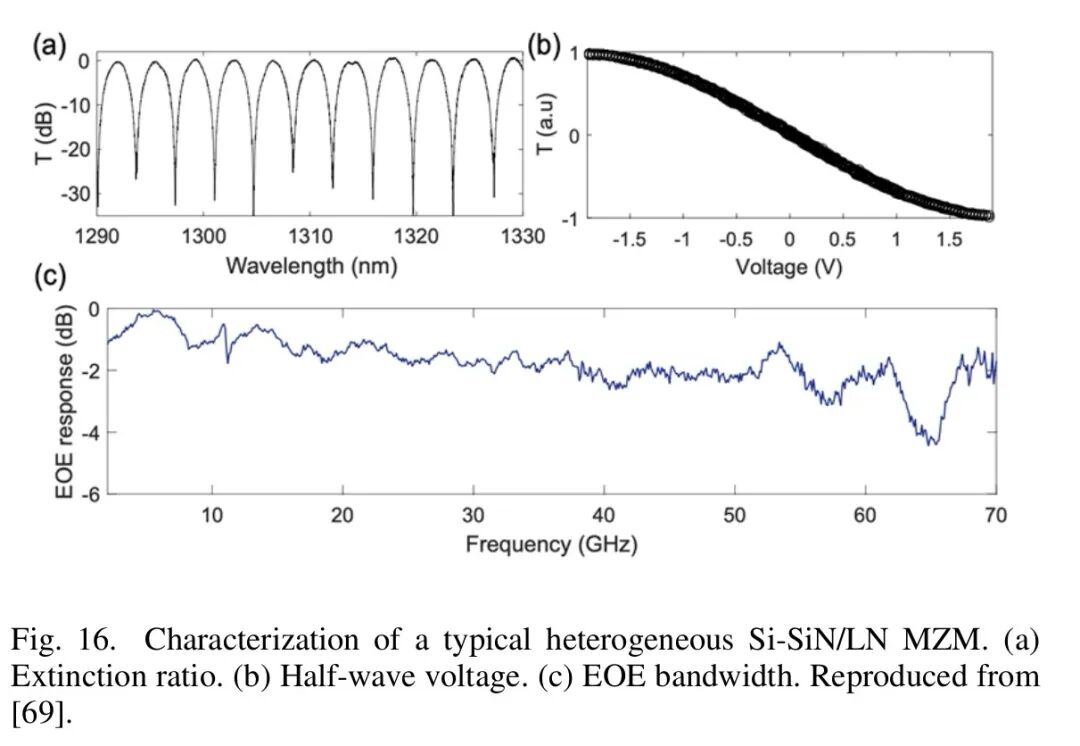

4. 晶圆级铌酸锂/SiN调制器:实现1cm长推挽式马赫-曾德尔调制器的晶圆级转印,验证了微转印不劣化铌酸锂的高速电光特性。器件半波电压3.2V·cm,3dB电光带宽>70GHz,铌酸锂段传输损耗0.5dB/cm,氮化硅与铌酸锂的过渡耦合损耗约0.25dB。

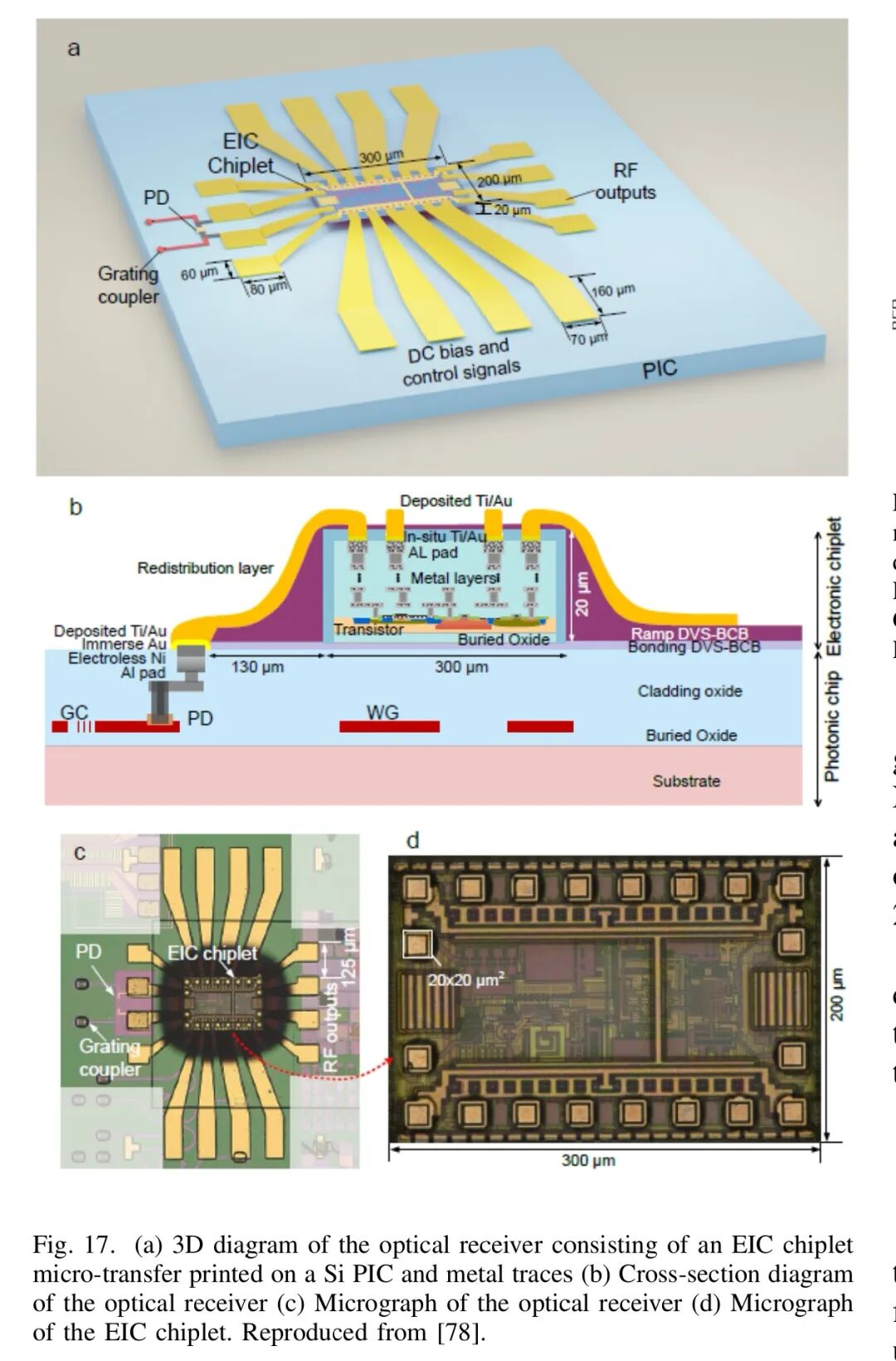

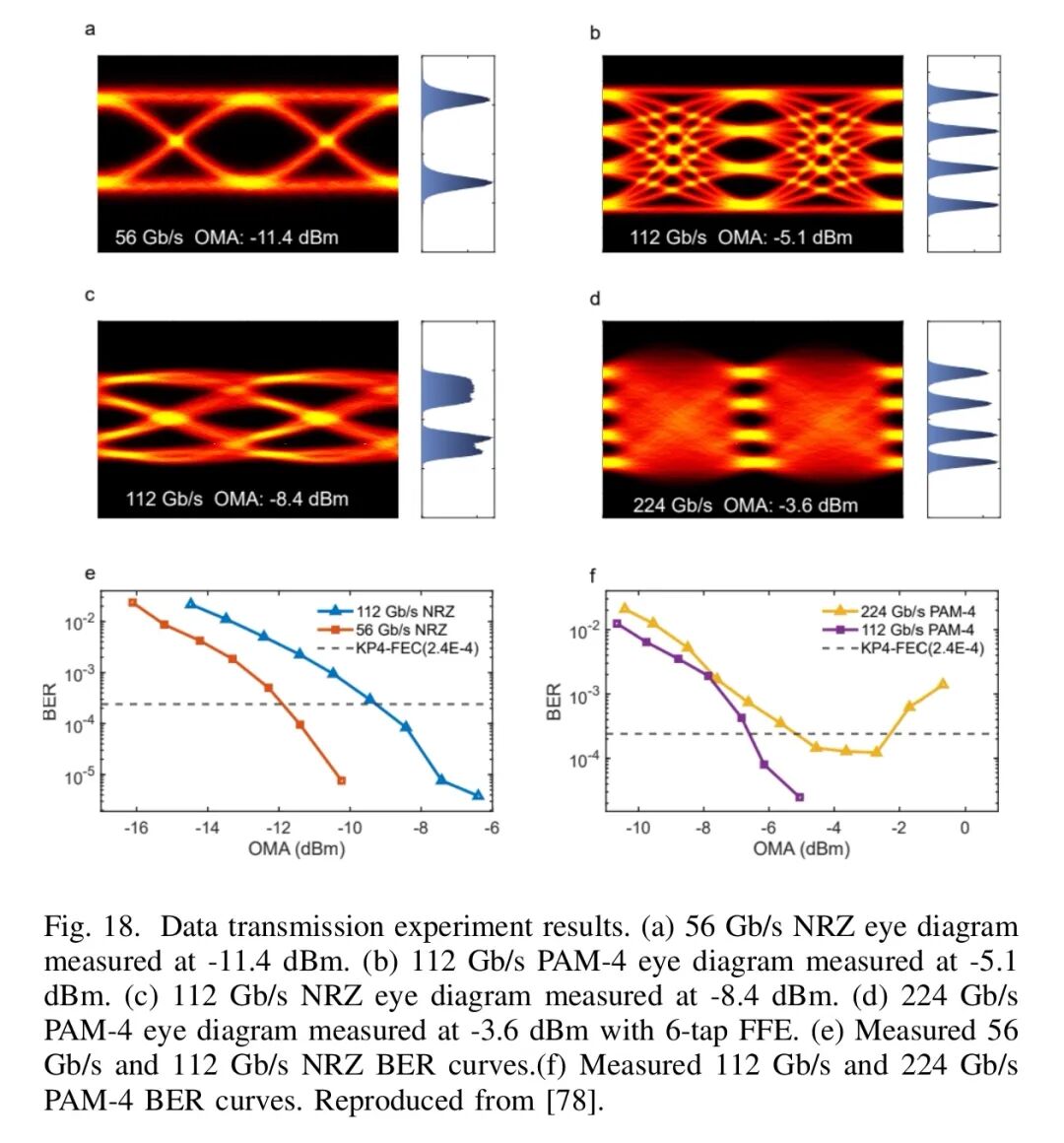

5. 光电共集成高速接收机:在IMEC 300mm硅光子平台上,转印20μm厚的SiGe BiCMOS跨阻放大器(TIA)微块与锗光电探测器集成。该接收机支持224Gb/s PAM-4信号传输,在-5.2dBm光调制幅度下满足KP4-FEC误码率要求(2.4×10⁻⁴),能效仅0.51pJ/bit。

◆ 工业化挑战与中试线进展

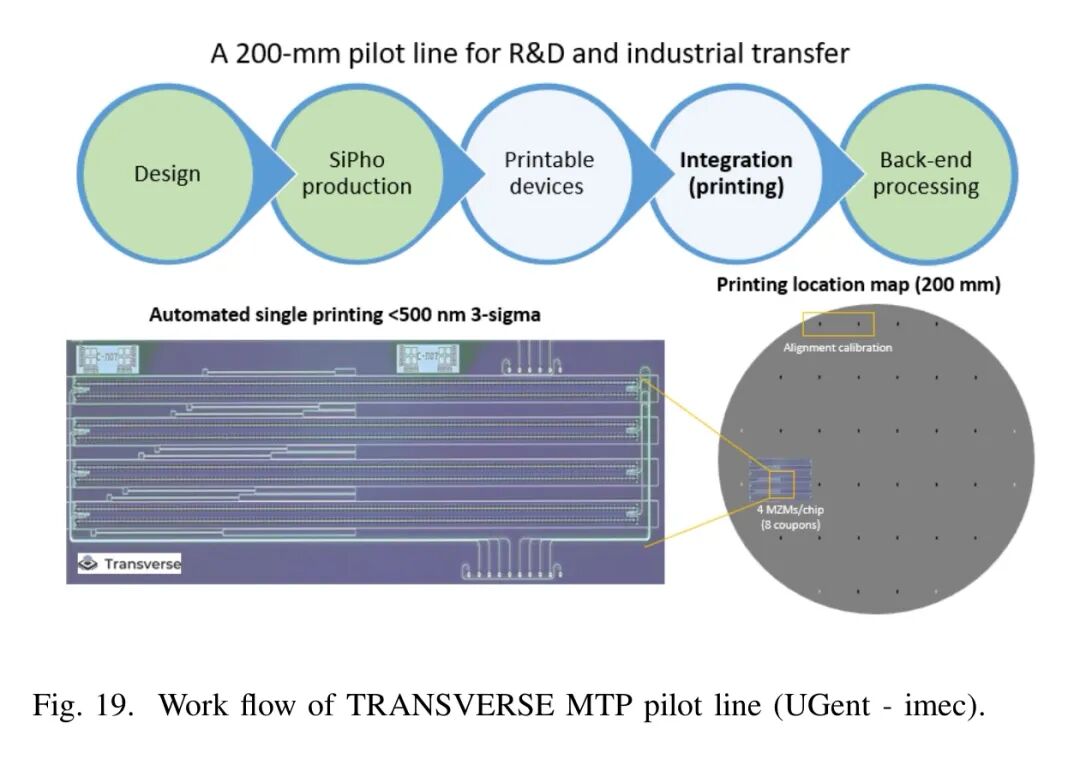

为推动微转印从实验室原型向工业化量产转化,根特大学与IMEC联合建立了全球首条200mm微转印中试线(TRANSVERSE),从设计、硅光子制造、源片制造、集成与后端处理五个维度构建量产能力:

1. 设计:开展源微器件与硅光子目标电路的协同设计,开发容错光学接口、标准化电焊盘堆叠与机器视觉对准标记,嵌入工艺控制监测(PCM)结构。

2. 硅光子制造:在代工厂制备带有局部凹槽的200/300mm目标晶圆,严格控制平面度与表面清洁度,减少键合空洞。

3. 源片制造:制备带有牺牲层、支撑梁结构与钝化层的源片,实现器件的电学/光学预测试,支持KGD筛选。

4. 集成:实现自动化晶圆级微转印,基于晶圆图的对准与定期校准,阵列器件放置精度优于±0.5μm(3σ),支持单芯片多微块组装。

5. 后端处理:完成焊盘开口、金属互连与钝化,进行晶圆级光学/电学测试,PCM数据反馈至统计过程控制回路。

当前微转印工业化面临三大核心挑战:

- 良率:微转印良率为源片良率、拾取良率与转印良率的乘积。源片良率主要受牺牲层底切后微块塌陷的影响,支撑梁的数量与机械强度需精确平衡;转印良率取决于对准精度与键合质量,倏逝波耦合器件对对准误差与键合空洞高度敏感。

- 可靠性:SOI与氮化硅晶圆的埋氧层热阻较大,是有源器件散热的主要瓶颈,需通过热通孔或倒装键合散热片解决;同时需优化键合界面质量,确保器件可承受热循环与长期高温运行。

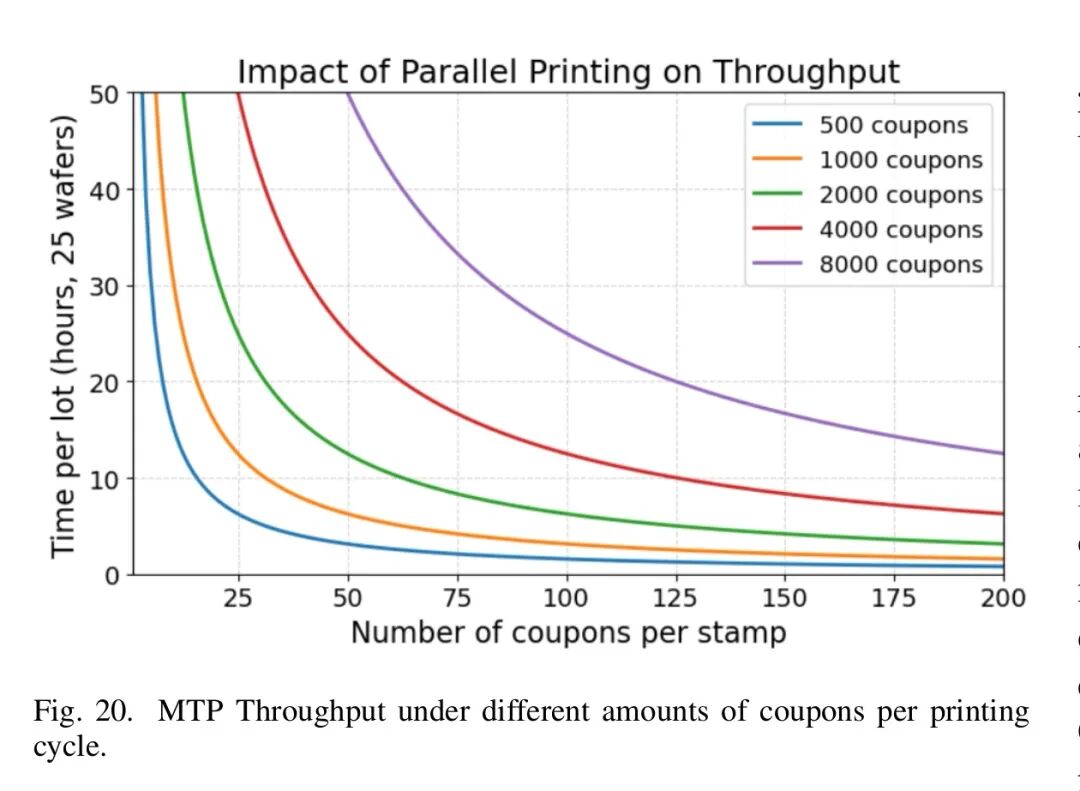

- 吞吐量:微转印在μLED行业已实现单周期转移10000个以上器件的吞吐量,对于硅光子应用,采用掩模版级别的并行转印可实现吞吐量的线性提升。

◆ 产业生态与标准化建设

微转印技术的大规模应用依赖完整的产业生态与标准化体系。目前,源片供应商、硅光子代工厂与微转印加工线组成的产业生态正在通过欧盟项目与双边合作逐步构建。

标准化是实现多厂商互操作的核心,需在四个关键领域达成共识:

1. 光学接口:定义硅光子波导与转印微器件之间的耦合几何、波导锥尺寸与对准公差;

2. 电气接口:标准化焊盘尺寸、金属堆叠与布局,特别是高速器件的高频电接口;

3. 微器件规格:统一源片上微器件的尺寸与阵列节距,支持自动化拾取与转印;

4. 工艺控制:定义对准精度、键合质量与光电性能的测试结构与评价指标。

◆ 结论

微转印是目前最具潜力的硅光子异质集成技术之一,其远后段低温集成特性完美兼容CMOS标准工艺,同时支持多材料体系的高密度集成与KGD筛选,有效解决了硅光子的本征功能缺陷。当前该技术已完成关键原理验证与核心器件演示,进入中试生产阶段。随着良率、可靠性与吞吐量问题的逐步解决,以及产业生态与标准化体系的完善,微转印将在AI光互联、量子计算、微波光子学与激光雷达等领域发挥核心作用,推动硅光子学进入多材料融合的系统级芯片时代。
