Python深度强化学习RL用GAT、GraphSAGE、GCN图神经网络PPO环境建模|附数据代码

全文链接：https://tecdat.cn/?p=45932 原文出处：拓端数据部落公众号

关于分析师

在此对 YouMing Zhang 对本文所作的贡献表示诚挚感谢，他完成了信息与计算科学专业的学位，专注机器学习、深度学习算法。擅长Python、Matlab仿真、神经网络、数据分析。他喜欢钻研算法，关注深度学习前沿动态，在多个智能决策项目中积累了图神经网络与强化学习的落地经验。

作者系 AI 与数据挖掘领域分析师，拥有多年算法建模与工业界实践经验。

封面：

作为在谷歌深耕机器学习、算法与数据挖掘的技术人，同时也在高校指导学生，我始终关注如何将前沿的图学习方法落地到实际的序贯决策场景（点击文末“阅读原文”获取完整智能体、代码、数据、文档）。

摘要

• 图神经网络（GNN）如何解决传统深度强化学习（RL）中的排列敏感、固定输出维度、固定输入尺寸等问题？
• 如何将环境建模为图，并设计动态动作空间（如邻居节点、节点评分、原型动作等）？
• 在加权最小顶点覆盖（Weighted MVC）任务中，GNN结合PPO的训练效果与无效动作屏蔽策略的优势如何体现？
• 如何基于PyTorch Geometric和Stable Baselines3实现可跨图大小的GNN‑RL策略？

Abstract

• How do Graph Neural Networks (GNNs) address permutation sensitivity, fixed output dimensions, and fixed input sizes in conventional deep RL?
• How to model environments as graphs and design dynamic action spaces (neighbor‑based, node‑scoring, proto‑action, etc.)?
• What are the training outcomes of GNN‑PPO on the Weighted Minimum Vertex Cover (MVC) task, and why is action masking critical?
• How to implement a cross‑graph‑size GNN‑RL policy using PyTorch Geometric and Stable Baselines3?

引言

过去几年，图神经网络（GNN）在建模关系型数据方面取得了瞩目成绩，但在强化学习（RL）领域的应用却长期滞后。很多业务场景——如物流调度、算力网络、多智能体协同——天生就是图结构，传统架构（MLP、CNN）要求固定尺寸的输入和输出，难以适应动态变化的节点和边。

本文旨在系统梳理GNN融入深度强化学习的关键设计模式，并给出可运行的实现示例。希望能帮助更多研究者和从业者解锁图结构环境下的智能决策能力。

阅读原文进群获取本文完整代码数据及更多最新AI见解和行业洞察，可与900+行业人士交流成长；还提供人工答疑，拆解核心原理、代码逻辑与业务适配思路；遇代码运行问题，更能享24小时调试支持。

全文脉络流程图：

图神经网络 (GNN) 基础
│
├─ 消息传递框架 ── 聚合邻居 → 更新节点嵌入
│
└─ 传统RL局限 ── 排列敏感、固定维度、输入尺寸固定
      │
      └─ GNN 的优势 ── 置换不变性、变长动作空间、跨图泛化
            │
            ├─ 环境图设计 ── 节点/边定义、动作空间设计
            │     ├─ 固定动作空间（特征提取）
            │     ├─ 邻居作为动作
            │     ├─ 节点评分动作
            │     ├─ 原型动作（Proto‑Action）
            │     └─ 边作为动作
            │
            ├─ 无效动作处理 ── 动作屏蔽 vs 惩罚 → 屏蔽效果更优
            │
            └─ 实现示例 ── 加权最小顶点覆盖 (MVC)
                  ├─ 特征提取器 → MatrixObservationToGraph
                  ├─ 处理器 → GAT / GraphSAGE / GCN
                  ├─ 策略网络 → ProtoActionNetwork
                  └─ 训练 (PPO) + 跨图测试

1 图神经网络与强化学习基础

1.1 强化学习简述

强化学习通过马尔可夫决策过程（MDP）对序贯决策建模。MDP 由状态集 S、动作集 A、转移函数 P、奖励函数 R 和折扣因子 γ 构成。智能体在每个时间步基于策略 π 选择动作，环境返回新状态和奖励，目标是最大化累积回报。

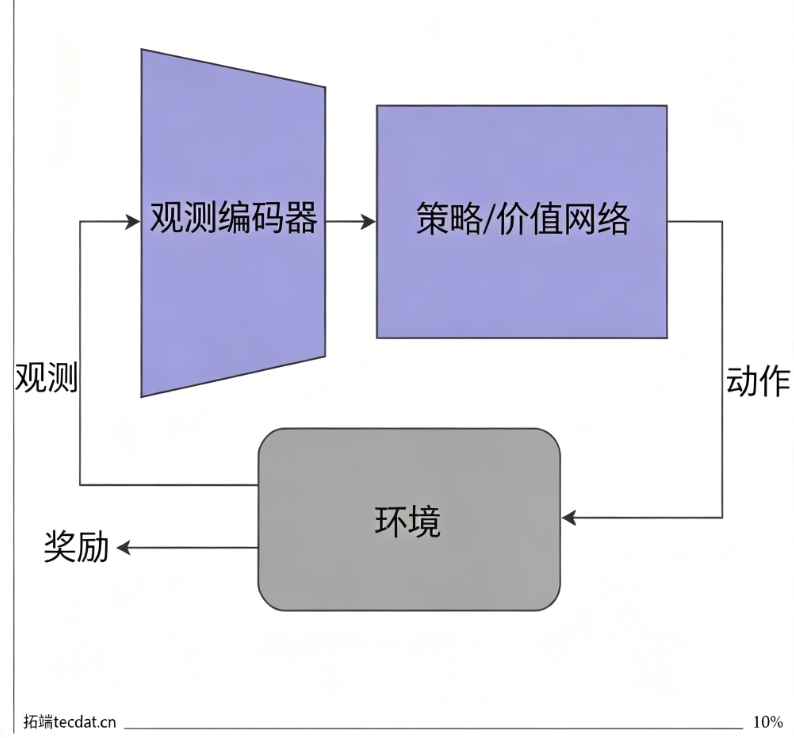

深度强化学习（Deep RL）使用神经网络逼近策略 π 或值函数 Q。典型架构包含观测编码器和策略/价值网络，如图1所示。

传统架构使用 CNN 处理图像、MLP 处理向量，其输入输出维度固定，这限制了在结构动态变化环境中的应用。

1.2 图神经网络核心思想

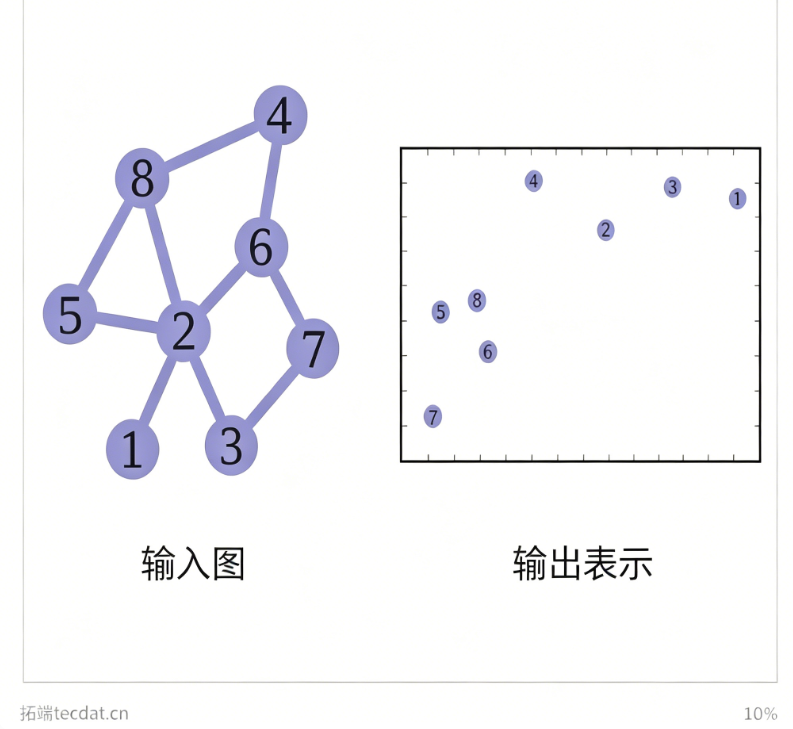

图 G = (V, E) 由节点和边构成，节点与边可带有特征向量。GNN 通过邻域聚合学习节点表示：每一层中，节点通过聚合邻居的消息更新自身嵌入，类似于在图上做卷积。消息传递框架可统一描述多数 GNN：

• 消息函数 M：从邻居节点计算消息
• 更新函数 U：结合自身与聚合消息生成新嵌入

数学上，节点 v 在第 l+1 层的嵌入 h_v^{(l+1)} = U(h_v^{(l)}, Σ_{u∈N(v)} M(h_v^{(l)}, h_u^{(l)}, e_{vu}))，其中 e 为边特征。多层堆叠后，每个节点捕获其 k‑跳邻域信息。图级嵌入通过全局池化（如求和、平均、最大值）获得，从而保持置换不变性。

形象理解：消息传递好比朋友聚会，每个人通过听取周围人的意见（邻居消息）来修正自己的想法（节点更新），几轮交流后，每个人对全局的看法趋于综合。这种机制天然忽略了人员编号顺序，只关心关系结构，这就是置换不变性的直观来源。

点击标题查阅往期内容

以下是公众号内关于深度强化学习（Deep Reinforcement Learning） 的精选文章链接汇总，涵盖算法原理、实战应用、金融交易、推荐系统等核心方向：

🤖 深度强化学习核心理论与算法

1. 强化学习与Q-Learning算法原理及Python迷宫导航实战：从MDP到Deep Q-Learning的完整指南
   • 系统介绍强化学习基本原理，通过Q-Learning算法在迷宫导航任务中的完整实现，验证算法在离散状态空间下学习最优策略的有效性[2,5]。
2. 深度强化学习与时序预测：LSTM、GRU、Attention、DQN多策略智能体的决策体系构建
   • 涵盖从基础MDP到深度Q-Learning的技术解析与实战案例[5]。

💹 金融交易与量化投资应用

1. DT-GPT大语言模型LLM学习：强化学习RL智能体与DJIA股票数据实证研究
   • 探索通过引入预训练大语言模型的知识来增强决策变换器，将DT模型与GPT预训练权重结合，并采用低秩适配（LoRA）进行参数高效微调[1,4,6]。
2. 深度强化学习、蒙特卡洛模拟与时序预测：LSTM、GRU、Attention、DQN多策略智能体的股票交易决策体系构建—以Google股价为例
   • 强化学习智能体在股票交易中的决策优化案例[6]。

🛍️ 推荐系统与商业应用

1. Python-Flask企业网页平台深度Q网络DQN强化学习推荐系统设计与实现：结合用户行为动态优化推荐策略
   • 详细介绍利用Python的Flask框架搭建企业网页平台，实现基于深度Q网络（DQN）的强化学习推荐系统[7]。

🔧 多智能体与进阶应用

1. LangChain、FastAPI、Python大型语言模型LLM电商多智能体Multi-Agent客服系统
   • 多智能体量化交易系统的对抗性辩论设计案例[6]。

📚 延伸资源获取

• 公众号后台回复“强化学习”：可免费获取完整代码与网格世界数据集

2 传统架构在深度RL中的三大局限

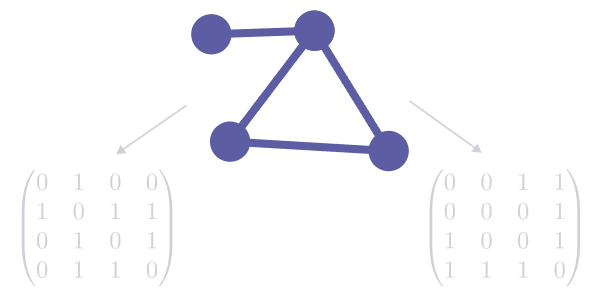

2.1 排列敏感性

同一幅图的不同邻接矩阵排列，在MLP或CNN眼中是截然不同的输入。GNN则因置换不变性输出一致，大幅压缩了需要学习的等效状态数量。

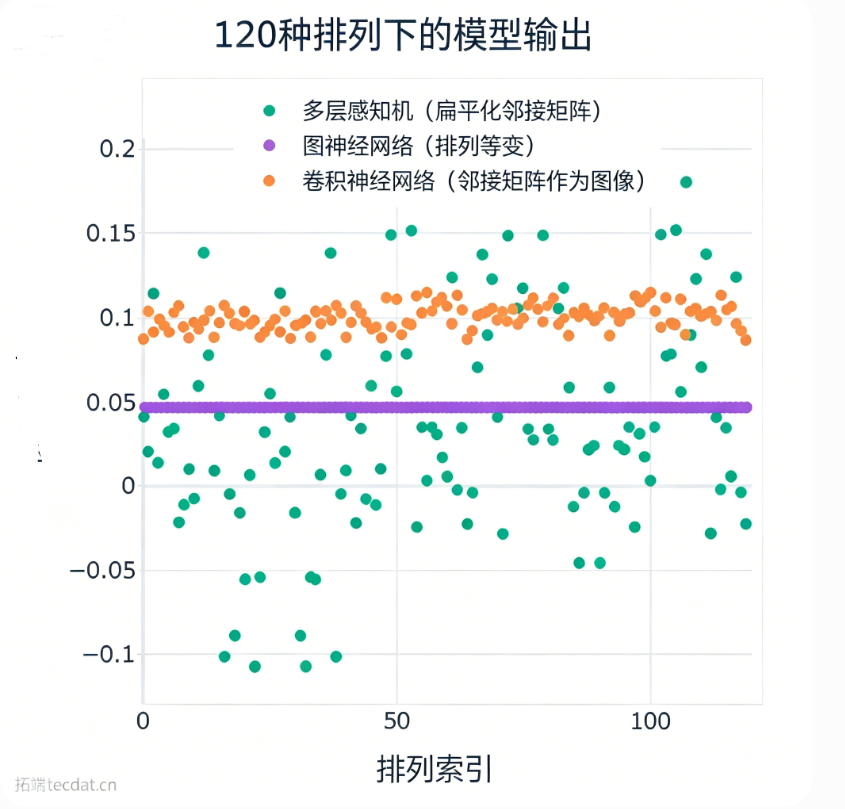

验证测试：随机生成5节点图，生成所有120种邻接矩阵排列，分别输入未训练的MLP、CNN、GNN，观察输出差异。

结果显示MLP和CNN输出剧烈波动，GNN则对所有排列输出完全相同的值。这意味着，若用GNN作为策略网络，无需数据增强即可天然处理等价状态。

2.2 固定输出维度

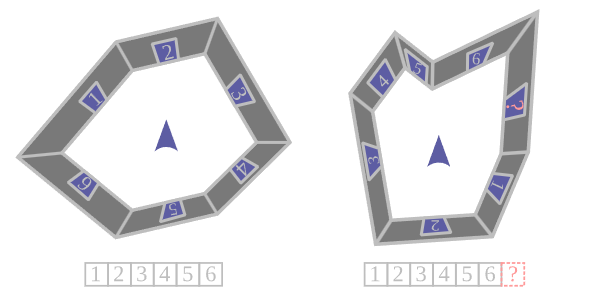

传统RL要求动作数固定，无法应对可变动作空间。例如房间导航中，不同房间的门数量不同，固定动作空间会导致掩码或填充，降低训练效率。GNN可将邻居节点直接作为可选动作，使动作空间随当前节点动态伸缩。

2.3 固定输入尺寸

MLP策略要求固定大小的输入，若在更大图上测试则无法直接推理。GNN的消息传递与图大小无关，可训练于小图，测试于大图，实现泛化。这一特性在组合优化、大规模网络中极具价值。

3 图环境设计核心要素

使用GNN做RL，需要将环境抽象为图，重点回答四个问题：节点是什么？边是什么？节点/边特征有哪些？动作空间如何与图关联？其中动作空间设计最富挑战，下面逐一解析。

3.1 固定动作空间（GNN作特征提取器）

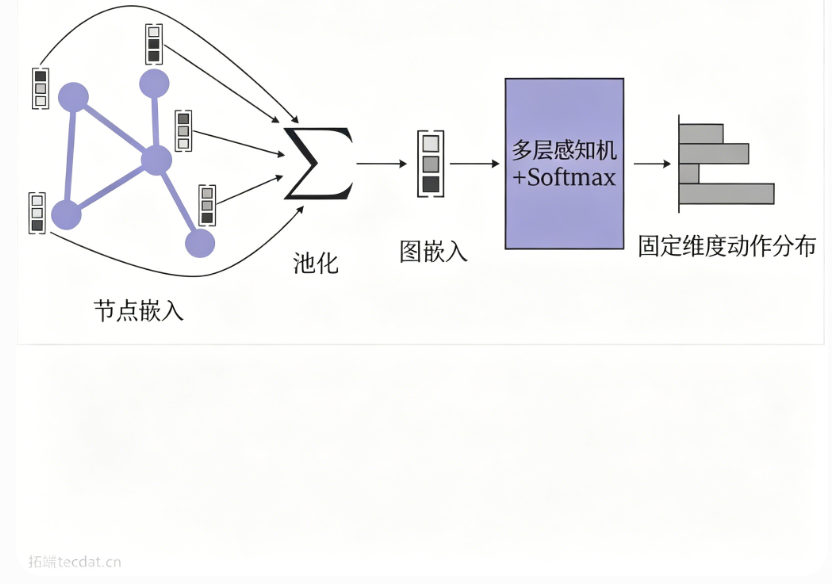

最简单的方式是保留固定动作数，用GNN编码图观测，池化得到图级或节点级嵌入，再送入MLP输出动作分布。

应用案例：多机器人路径规划中，每个机器人利用CNN提取局部观测作为节点特征，通过通信图进行消息传递，最后经MLP+Softmax输出固定动作（上、下、左、右、静止）；异构任务分配中也用类似结构实现集中训练、分散执行。

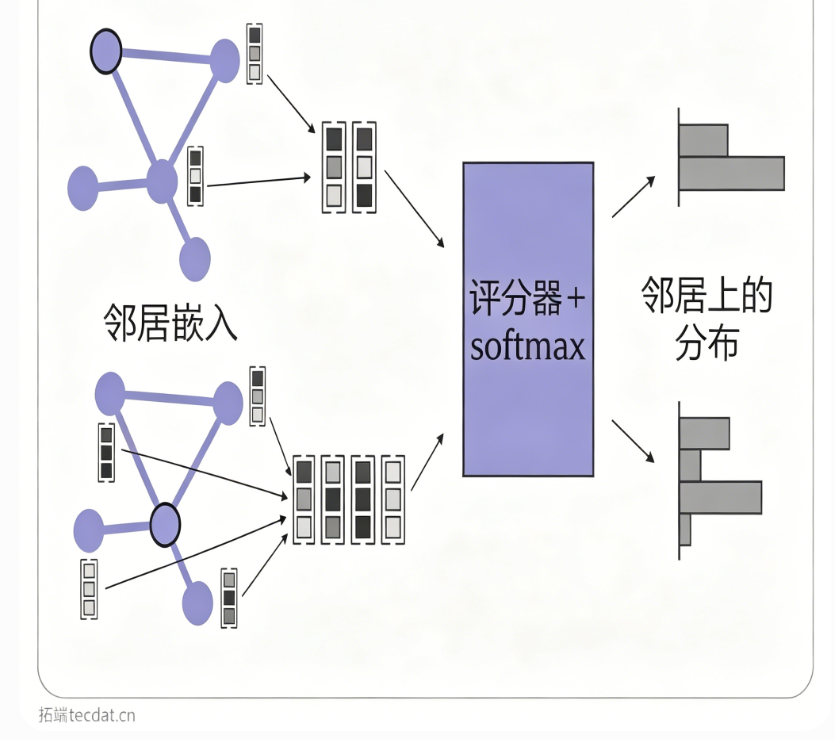

3.2 邻居节点作为动作

适用于智能体位于某节点，需移动到相邻节点的场景。GNN为每个节点生成嵌入，当前节点的邻居嵌入经过评分网络（如MLP）得到分值，再通过Softmax形成选择概率。

实例：多智能体巡逻问题中，每个智能体根据当前节点邻居的嵌入评分选择下一跳；分布式图搜索中，携带消息的智能体利用目标节点嵌入和邻居嵌入计算值，经Softmax决定转发节点。

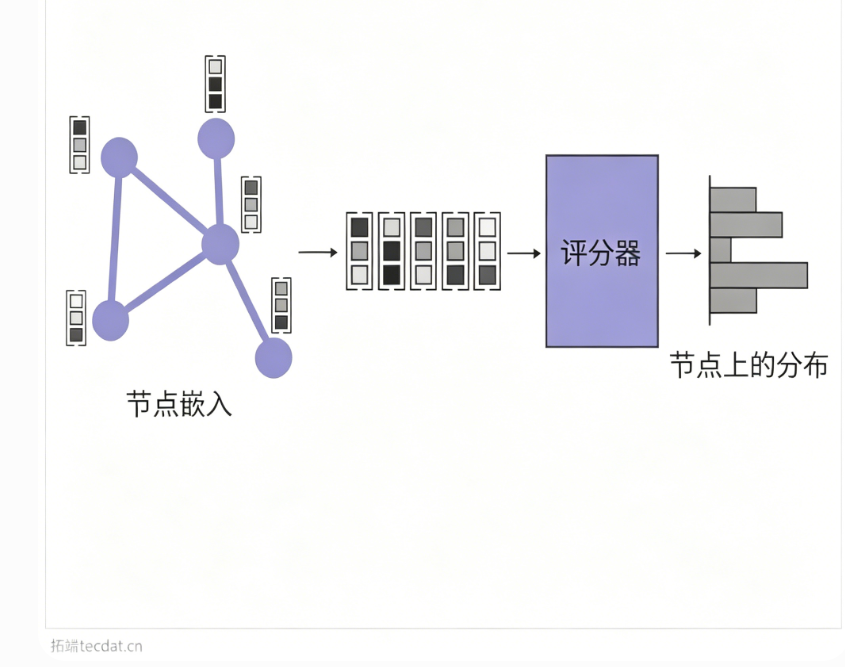

3.3 所有节点作为动作——评分机制

将图中所有节点视为可选动作，适用于组合优化问题。GNN输出节点嵌入，经评分函数（如内积、MLP）计算每个节点的价值，再产生动作分布。

实例：旅行商问题（TSP）和最小顶点覆盖（MVC）中，每步选择一个节点加入解，Q值由节点嵌入与图嵌入拼接后送入MLP估计；卫星观测调度中，将各层节点嵌入拼接后经线性层压缩为标量logits。

3.4 原型动作（Proto‑Action）

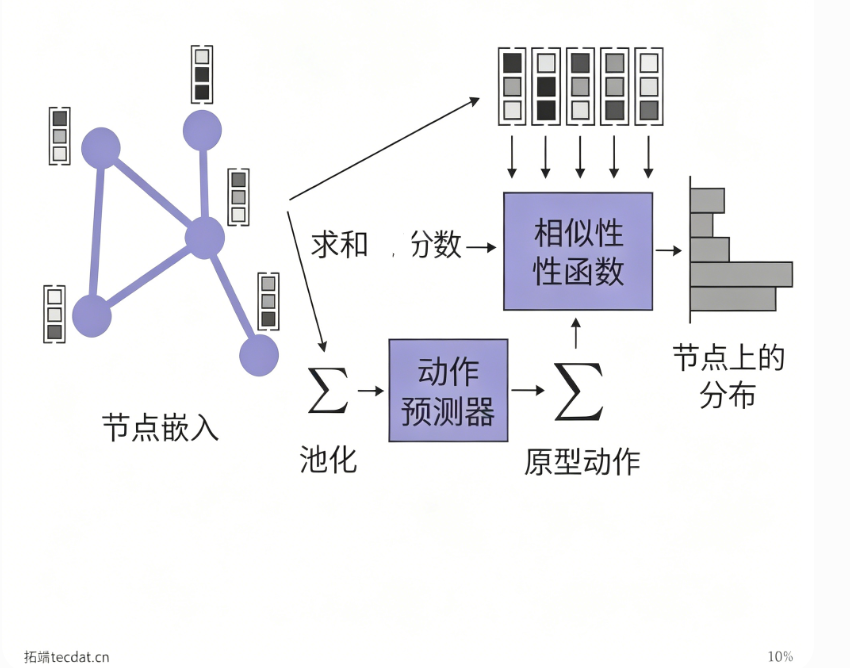

网络先输出一个“理想动作”的嵌入表示（proto‑action），再与所有候选节点嵌入计算相似度（如欧氏距离、余弦相似度），得到动作分布。

优势：原型动作由整个图状态提炼而来，能自适应图的大小变化，且相似度匹配使动作选择更稳定。在公共品博弈和最大独立集问题中，原型动作由全局池化嵌入经过MLP得到，再与节点嵌入计算欧氏距离后Softmax生成概率。

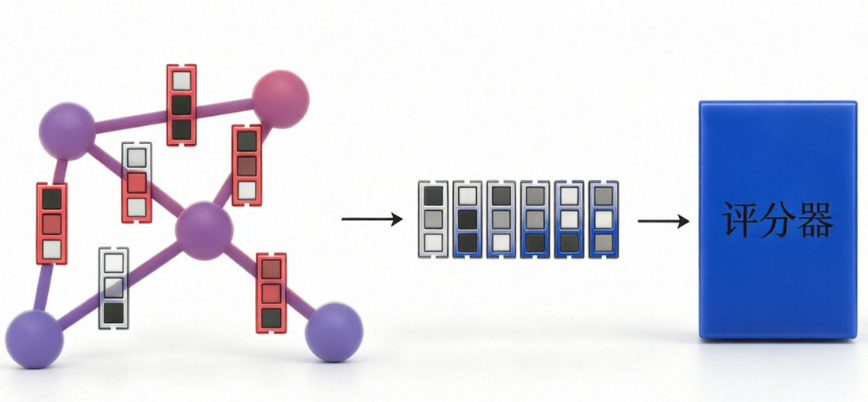

3.5 边作为动作

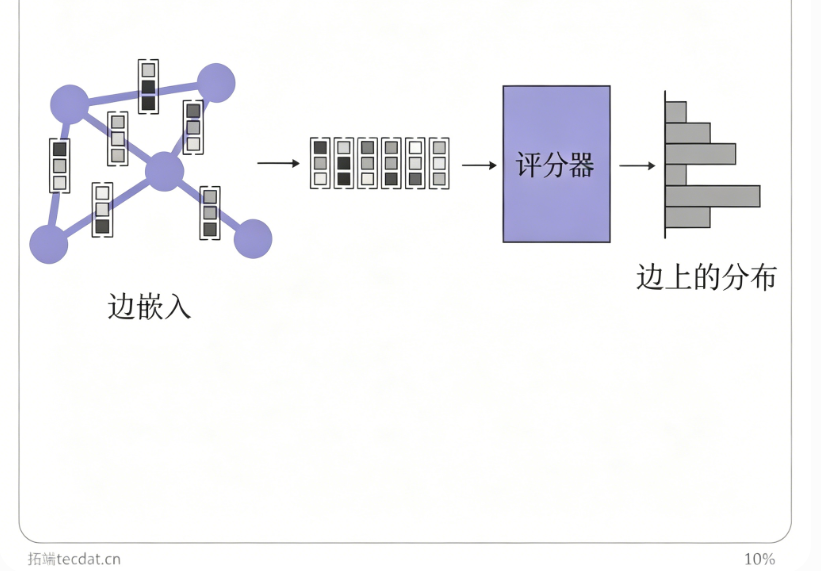

当决策对象是边（如网络路由、图中边扰动）时，可将边选择分解为两次节点选择，或直接计算边嵌入。边嵌入可通过边‑中心GNN、节点嵌入拼接或线图转换获得。然后使用评分或原型动作方法生成边分布。

4 无效动作处理策略对比

图结构环境中，很多动作在某状态下无效（如重复选择已覆盖节点）。常用两种应对方法：

• 动作屏蔽：输出分布前将无效动作概率置零并重新归一化，强制只选有效动作。
• 无效动作惩罚：允许选择无效动作，但给予负奖励，让智能体自行学会规避。

我们在加权最小顶点覆盖（MVC）任务上对比了二者效果。采用相同的GNN架构（2层GraphSAGE）和PPO超参，训练于5、10、15节点随机图，验证于15节点图。无效动作惩罚设置为‑1，并限制最大步长等于节点数以控制长度。

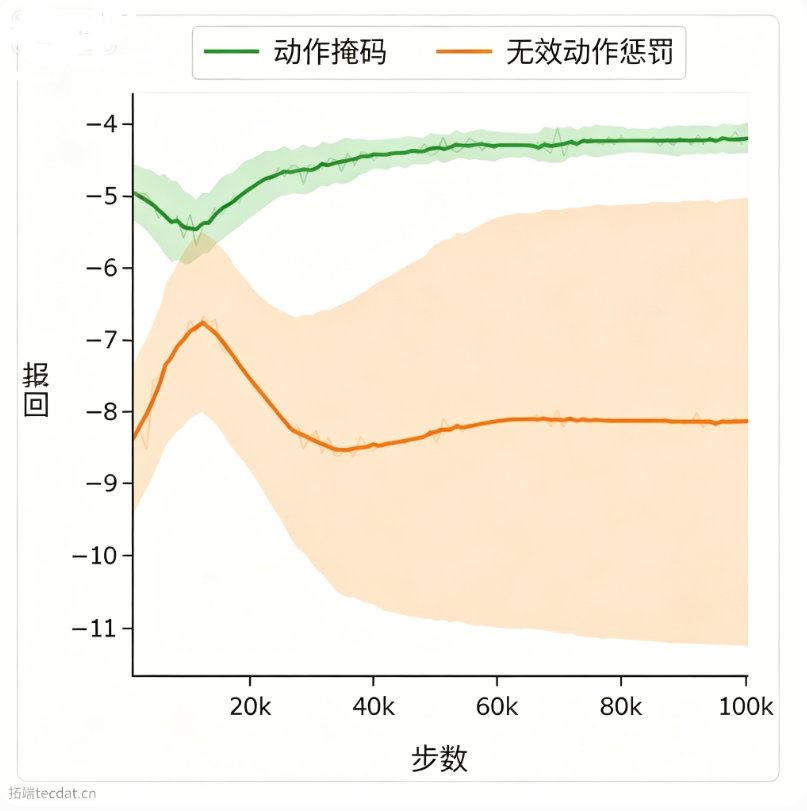

5条随机种子下的验证曲线显示：动作屏蔽能快速稳定收敛到高质量策略，而惩罚机制受初始化影响大，多数种子无法学到有效策略，说明在动态无效动作集场景中，动作屏蔽是更可靠的选择。

相关文章

DeepSeek、LangGraph和Python融合LSTM、RF、XGBoost、LR多模型预测NFLX股票涨跌|附完整代码数据

原文链接：https://tecdat.cn/?p=44060

5 实现示例：加权最小顶点覆盖

下面使用PyTorch Geometric和Stable Baselines3（SB3）搭建GNN‑PPO策略，解决加权MVC问题。环境为：给定无向图 G=(V,E)，节点带有权重 w_i，目标选择节点子集 C 覆盖所有边，同时最小化总权重 Σ_{i∈C} w_i。每步选择一个节点加入覆盖集，直至所有边被覆盖。

核心挑战：动态有效动作（不能选已选节点）、变长图、置换不变状态表示。

5.1 SB3集成要点

SB3要求观测和动作空间为固定维度，因此我们设置 max_nodes 作为最大节点数，观测以字典形式给出固定大小的矩阵，特征提取器负责转换为PyTorch Geometric的Data对象，并在转换时剔除填充部分。该 max_nodes 仅在训练时约束存储，GNN本身无此限制，测试时可更改以处理更大图。

5.2 整体架构

沿用SB3的Actor‑Critic范式，使用 MaskableActorCriticPolicy 基类以支持动作屏蔽。架构分为三部分：

1. 特征提取器：MatrixObservationToGraph，将矩阵观测转为图Data对象。
2. 图处理器：GraphActorCriticProcessor，包含GNN骨干，输出节点嵌入和图嵌入，供Actor和Critic共享。
3. 策略头与价值头：策略头采用原型动作网络 ProtoActionNetwork；价值头由SB3自动构建的MLP给出。

5.3 特征提取器

环境观测字典键为 node_features（max_nodes × node_dim）、edge_features（max_nodes × max_nodes × edge_dim）、adjacency_matrix（邻接矩阵）。提取器去除全零行（填充节点），构建PyTorch Geometric Batch。

5.4 图处理器（GNN骨干）

定义可配置的GNN，本例提供GAT、GraphSAGE、GCN三种实现，并统一为 GraphProcessor 类，输出节点嵌入和图级嵌入。

5.5 原型动作策略网络

阅读原文进群获取完整内容及更多AI见解、行业洞察，与900+行业人士交流成长。

5.6 完整策略装配

class MaskableGraphActorCriticPolicy(MaskableActorCriticPolicy):
    """
    带动作屏蔽的图Actor‑Critic策略
    """
    def __init__(self, observation_space, action_space, lr_schedule,
                 embed_dim=128, pooling_type='mean', dist_metric='euclidean',
                 temperature=1.0, gnn_type='gat', **kwargs):
        self.embed_dim = embed_dim
        # 覆盖默认特征提取器
        kwargs.setdefault("features_extractor_class", ObservationToGraphExtractor)
        super().__init__(observation_space, action_space, lr_schedule, **kwargs)
        # 替换策略网络为原型动作网络
        self.action_net = ProtoActionPolicy(
            embed_dim=embed_dim, max_node_cnt=action_space.n,
            dist_metric=dist_metric, temperature=temperature
        )

    def _build_mlp_extractor(self):
        self.mlp_extractor = GraphProcessor(
            node_dim=self.observation_space['node_features'].shape[-1],
            edge_dim=self.observation_space['edge_features'].shape[-1],
            embed_dim=self.embed_dim,
            pooling=self.pooling_type,
            gnn_type='gat'  # 可切换为 'gcn', 'sage'
        )

5.7 环境接口（MVC）

5.8 训练与跨图测试

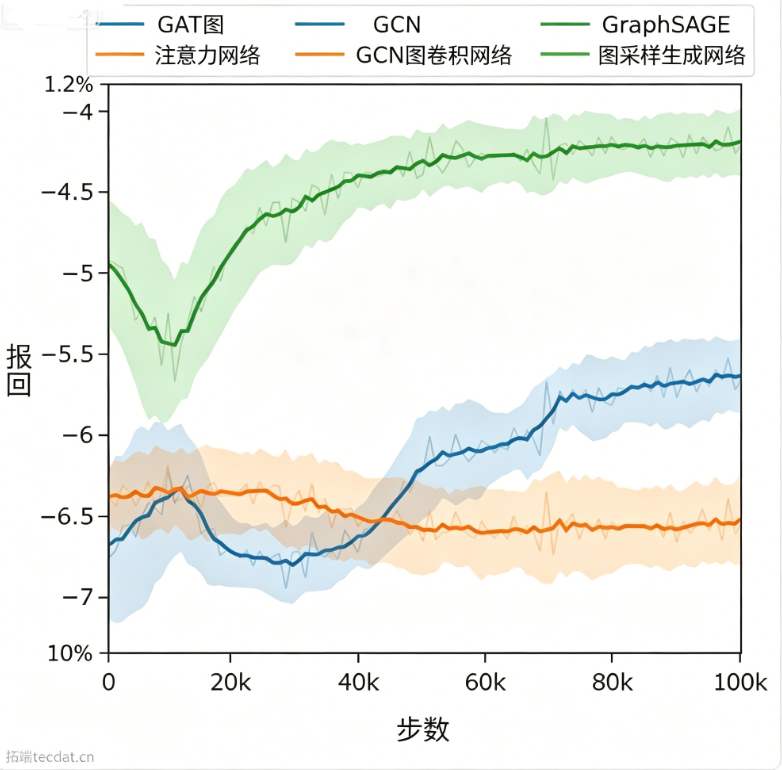

使用SB3的PPO进行训练，训练图随机生成5、10、15节点，验证集为15节点图。

GAT和GraphSAGE表现出稳定提升，GCN因过度平滑问题性能较弱。默认超参下GraphSAGE取得最优平均奖励。

测试更大图（20节点）时，只需创建新环境并调用下述函数加载权值：

def adapt_policy_to_env(policy, new_env):
    params = policy._get_constructor_parameters()
    params["observation_space"] = new_env.observation_space
    params["action_space"] = new_env.action_space
    new_policy = type(policy)(**params)
    new_policy.load_state_dict(policy.state_dict())
    return new_policy

各模型在20节点测试集上的表现如下：

GraphSAGE依然表现最佳，验证了GNN‑RL策略跨图尺寸的泛化能力。

6 总结

1. 核心价值：GNN为RL提供了置换不变的状态编码、自适应动作空间和跨图尺寸泛化三大关键能力，尤其适合组合优化、多智能体和资源分配等图结构问题。
2. 动作空间设计：介绍了固定动作、邻居动作、节点评分、原型动作、边动作五种模式，其中原型动作方法在可变动作空间和泛化性上优势突出。
3. 无效动作屏蔽优于惩罚：实测结果表明，在动态无效动作环境下，动作屏蔽比负奖励惩罚更稳定、更高效。
4. 工程实现：基于PyTorch Geometric和Stable Baselines3，给出了完整的GNN‑PPO策略实现，并验证了在加权MVC任务上的有效性及跨图泛化。
5. 未来方向：需进一步探索混合动作空间（离散‑连续）、异质图支持、长程依赖缓解，以及标准化图‑RL库和基准。
