前言：

在两篇博客《结构体详解：声明、使用与优化技巧》《结构体内存对齐》的基础上，咱们来看看结构体实现位段的能力。

一、什么是位段

位段的声明和结构是类似的，有两个不同：

1. 位段的成员必须是 int、unsigned int 或signed int 、char，即整形家族都是可以的。
2. 位段的成员名后边有⼀个冒号和⼀个数字。 看个例子：

struct A
{
	int _a : 2;
	int _b : 5;
	int _c : 10;
	int _d : 30;
};

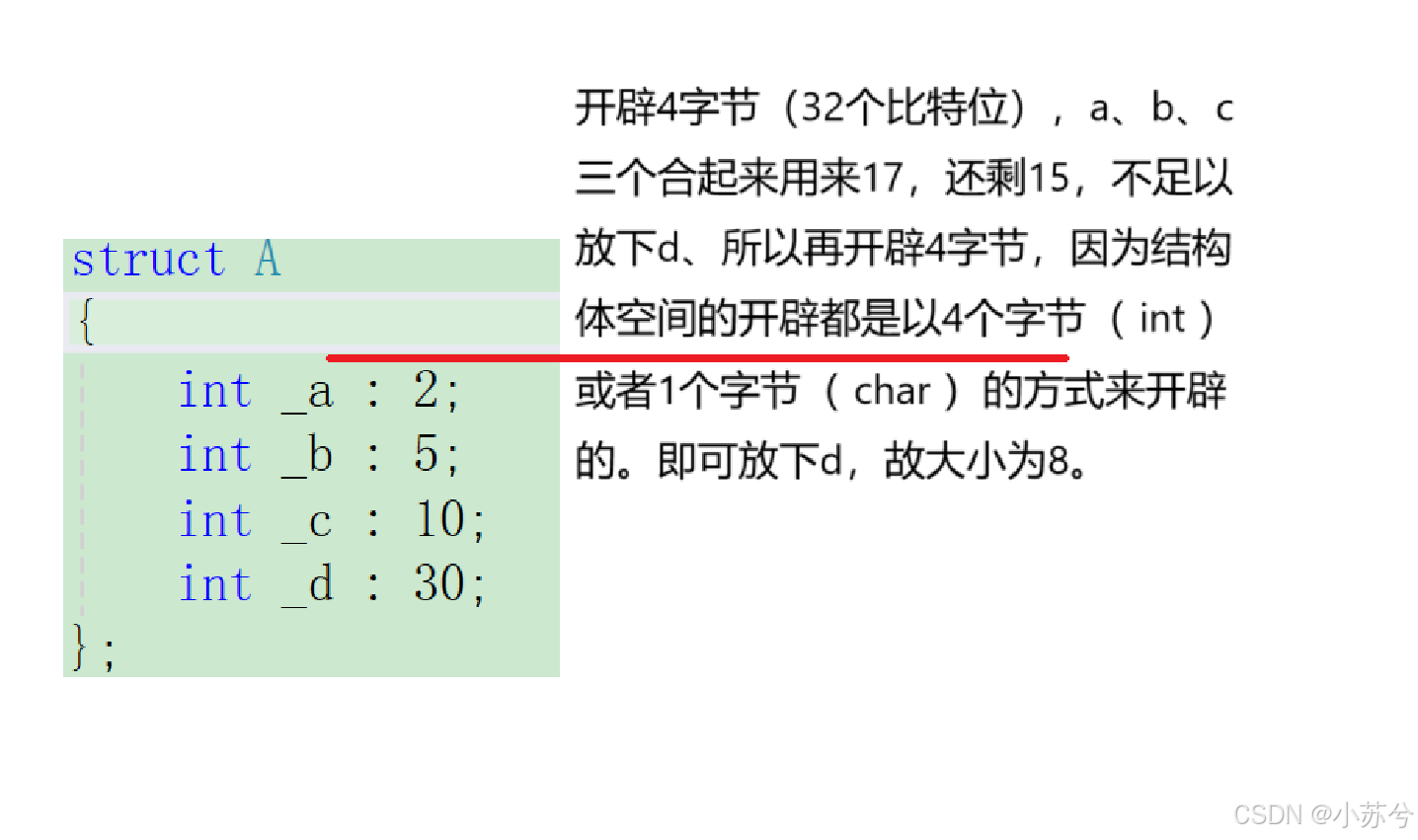

A就是⼀个位段类型。 那咱们来试着分析一下，它的大小是多少：

在这里插入图片描述

可以用代码来测试一下：

#include<stdio.h>
struct A
{
	//4
	int _a : 2;
	int _b : 5;
	int _c : 10;
	int _d : 30;
};
int main()
{
	printf("%d\n", sizeof(struct A));
	return 0;
}

输出：

在这里插入图片描述

那咱们就详细看一下位段的内存分配吧

二、位段的内存分配

1. 位段的成员可以是int unsigned int signed int 或者是 char等类型
2. 位段的空间上是按照需要以4个字节（ int ）或者1个字节（ char ）的方式来开辟的。
3. 位段涉及很多不确定因素，位段是不跨平台的，注重可移植的程序应该避免使用位段。

那咱们可以先来试着分析一下，空间是如何开辟的？ 先看代码：

struct S
{
	char a : 3;
	char b : 4;
	char c : 5;
	char d : 4;
};
int main()
{
	printf("%d", sizeof(struct S));
	return 0;
}

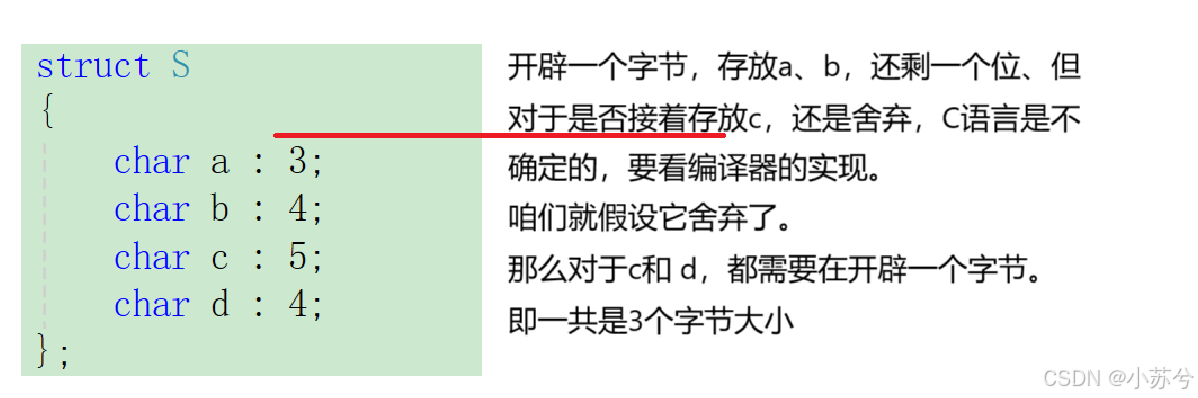

分析：

在这里插入图片描述

输出：

在这里插入图片描述

说明在vs2022咱们的假设是成立的。 接着看，在上面的基础上，对于主函数中的代码该怎么理解？

struct S
{
	char a : 3;
	char b : 4;
	char c : 5;
	char d : 4;
};
int main()
{
	struct S s = { 0 };
	s.a = 10;
	s.b = 12;
	s.c = 3;
	s.d = 4;
	return 0;
}

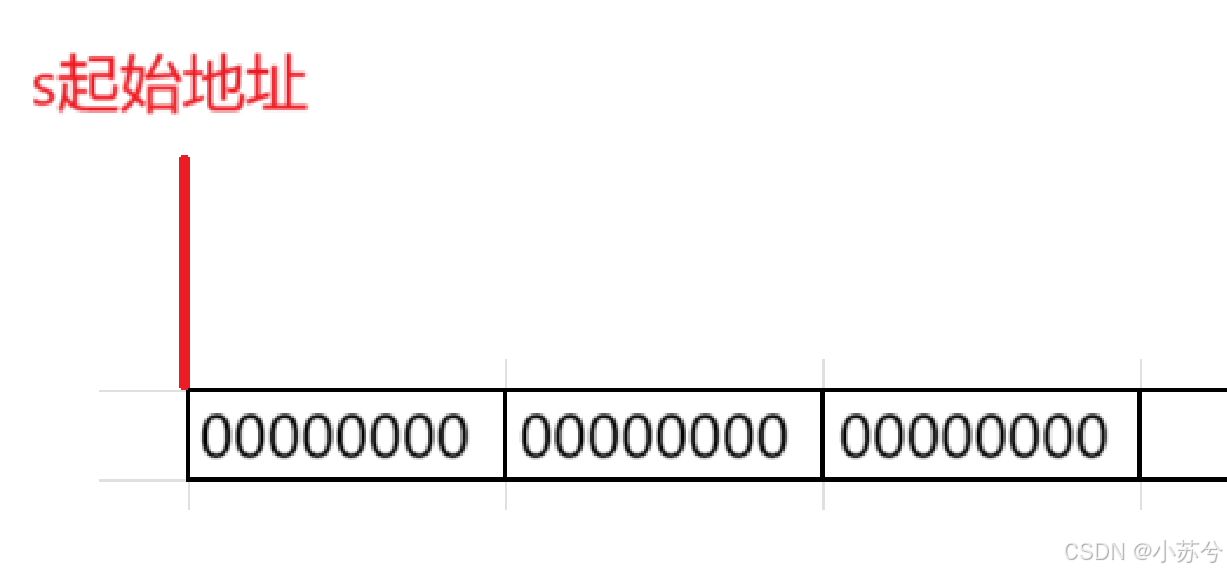

对于 struct S s = { 0 };来说，内存中的变化看下图：

在这里插入图片描述

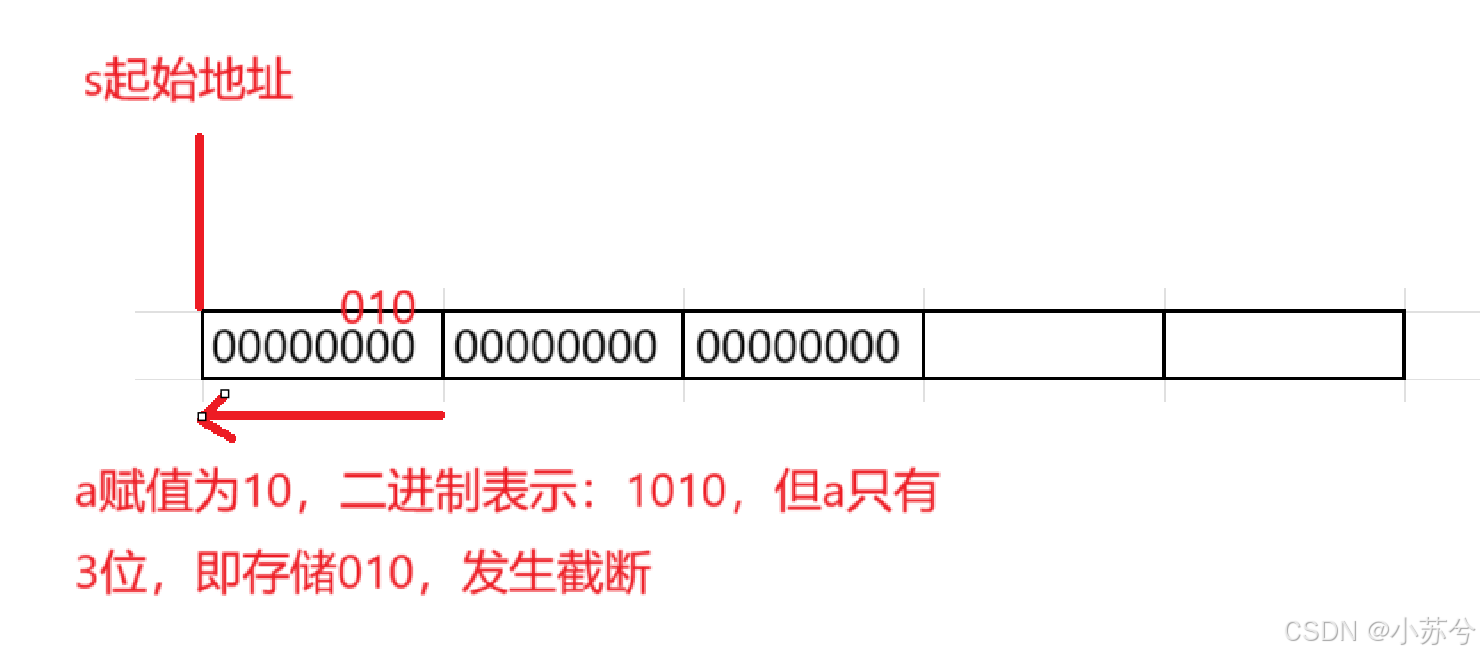

ok，那咱们来看后面部分： 咱们先要知道一个点位段中的成员在内存中从左向右分配，还是从右向左分配标准尚未定义。，咱们假设它是从右往左分配。

在这里插入图片描述

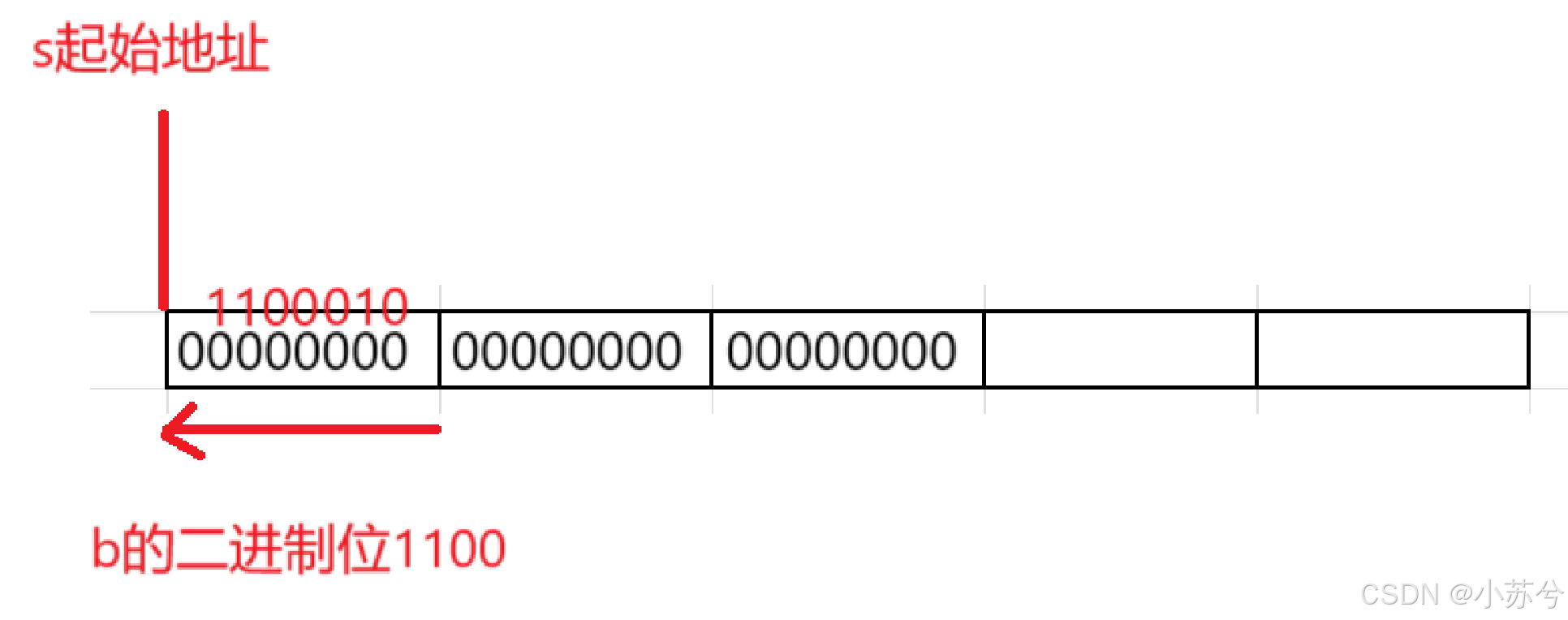

在这里插入图片描述

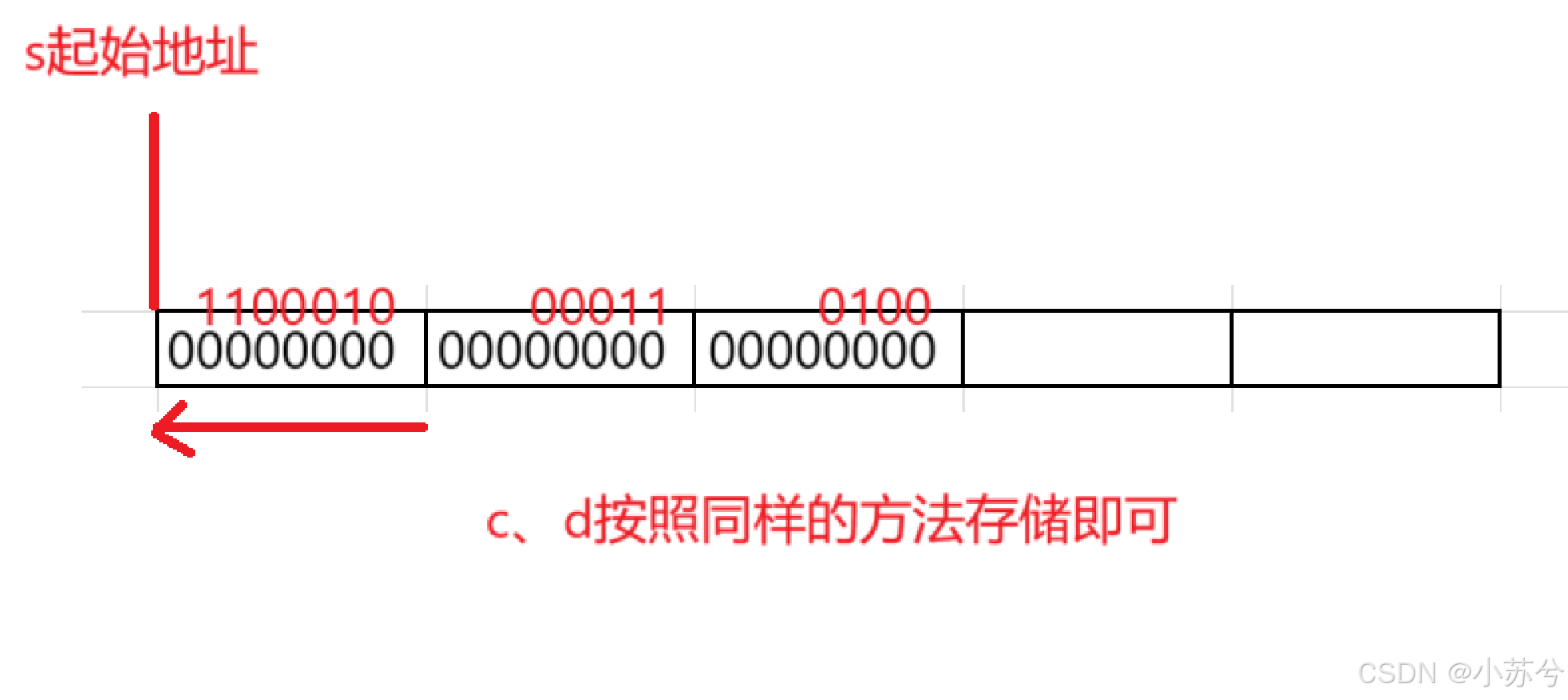

在这里插入图片描述

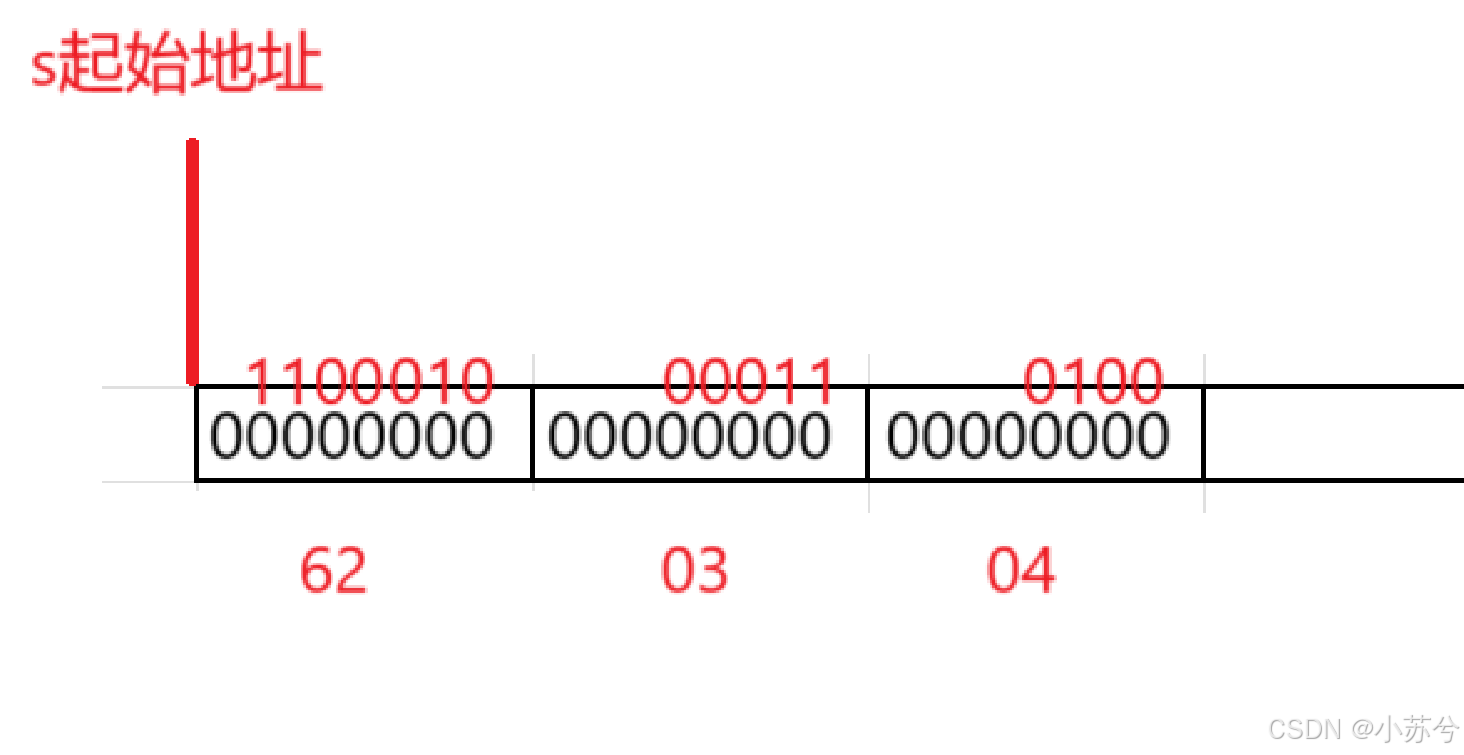

存储完毕，验证一下，首先转化为16进制：

在这里插入图片描述

在vs2022上面调试：

在这里插入图片描述

说明在vs2022上面是这样存储的。为什么要这样说呢，因为位段存在跨平台问题。咱们将展开来讲解：

三、位段的跨平台问题

1. int 位段被当成有符号数还是无符号数是不确定的。
2. 位段中最大位的数目不能确定。（16位机器最大16，32位机器最大32，写成27，在16位机器会出问题。）
3. 位段中的成员在内存中从左向右分配，还是从右向左分配标准尚未定义。
4. 如果当前存储单元剩余的位数不足以容纳下一个位段，C 标准并未规定编译器是直接舍弃剩余位（另起新存储单元），还是尝试跨单元利用剩余位，这种行为取决于具体实现。

总结： 跟结构相比，位段可以达到同样的效果，并且可以很好的节省空间，但是有跨平台的问题存在。

四、位段的应用

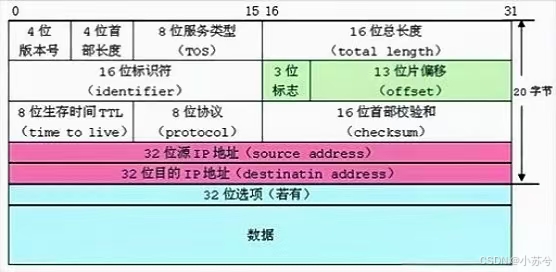

下图是网络协议中，IP数据报的格式，我们可以看到其中很多的属性只需要几个bit位就能描述，这里使用位段，能够实现想要的效果，也节省了空间，这样网络传输的数据报大小也会较小⼀些，对网络的畅通是有帮助的。

请添加图片描述

五、位段使用的注意事项

位段的几个成员共有同⼀个字节，这样有些成员的起始位置并不是某个字节的起始位置，那么这些位 置处是没有地址的。内存中每个字节分配⼀个地址，**⼀个字节内部的bit位是没有地址的。 ** 所以不能对位段的成员使用&操作符，这样就不能使用scanf直接给位段的成员输入值，只能是先输入 放在⼀个变量中，然后赋值给位段的成员。 代码示例：

struct A
{
	int _a : 2;
	int _b : 5;
	int _c : 10;
	int _d : 30;
};
int main()
{
	struct A sa = { 0 };
	scanf("%d", &sa._b);//这是错误的
	return 0;
}

调试一下：

在这里插入图片描述

那正确的该怎么写呢，前面提到了，赋值：

struct A
{
	int _a : 2;
	int _b : 5;
	int _c : 10;
	int _d : 30;
};
int main()
{
	struct A sa = { 0 };
	//scanf("%d", &sa._b);//这是错误的
	//正确的示范
	int b = 0;
	scanf("%d", &b);
	sa._b = b;
	return 0;
}

总结

位段是 C 语言“贴近硬件”特性的典型体现，它牺牲可移植性换取极致性能。使用时需在“节省内存”和“代码稳定”间权衡，尤其在嵌入式与网络编程中，位段能发挥关键作用，但务必谨慎处理跨平台问题！
