在5400用的时候有个事情是需要用多少的分压比，网上没有好的文章，所以我来贡献一个：

LT5400 不是“4 个一样的电阻”，而是一套 “四电阻、且按特定配对关系匹配”的网络，厂商把最常用的“电阻比”直接做成标准料号，方便你不用自己配四颗电阻就能搭出常见的差分/分压/增益结构。

下面分两部分讲：为什么要给这么多比值，以及每个比值怎么用（对应什么电路）。

为什么要给这么多“分压比/电阻比”？

四电阻网络最常见的用途不是单纯分压，而是“比值决定功能”

LT5400 的应用重点是：差分放大器、参考分压、精密加减法、桥式读出等。 这些电路里，关键量通常是：

差分放大器增益：

分压比：

仪表放大器/差分转单端的“电阻比对称性”（决定 CMRR）

所以厂商把常用的比值（1:1、1:4、1:5、1:9、1:10）预先做成料号，让你选型即得到“功能比例”。

不同阻值等级对应不同噪声/偏置电流/功耗/带宽折中

会看到 1:1 也给了 1k、10k、100k、1M 四档（-4/-1/-2/-5）。这是因为在精密前端里，电阻绝对值会强烈影响：

热噪声：（R 越大噪声电压越大）

运放输入偏置电流误差：（R 越大越敏感）

驱动/功耗：R 越小，电流越大、功耗越大、对前级负载越重

寄生电容形成的极点：R 大时，和几 pF 寄生会形成更低的极点，带宽更早受限（手册也给了电阻-电阻、电阻-裸焊盘的分布电容量级）。

所以：同样的“电路比例”，会因为要的是“低噪声”还是“低功耗/低负载”而选不同阻值档。

这些比值各自怎么用？（把料号和电路一一对应）

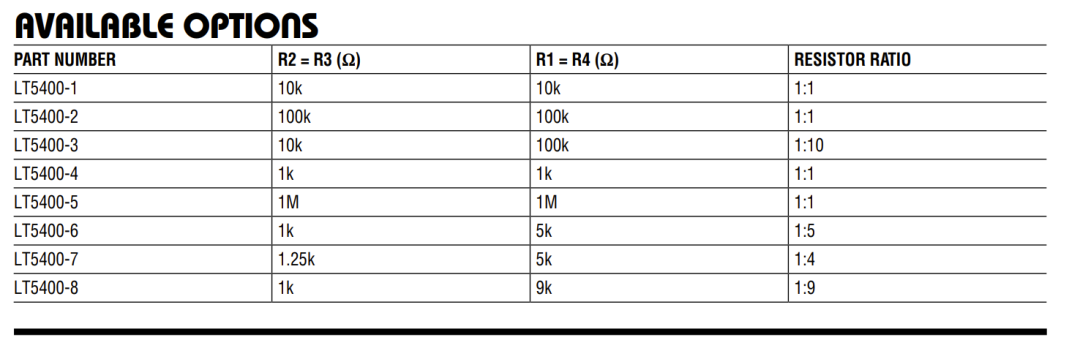

表里定义的是：R2=R3，R1=R4，比值是 R2/R1（或 R3/R4）， 这正好对应四电阻差分/仪放常见配对方式。

(1) 1:1（LT5400-1/-2/-4/-5）

可以做单位增益差分放大器、精密“相等”分压/合成、桥式对称臂

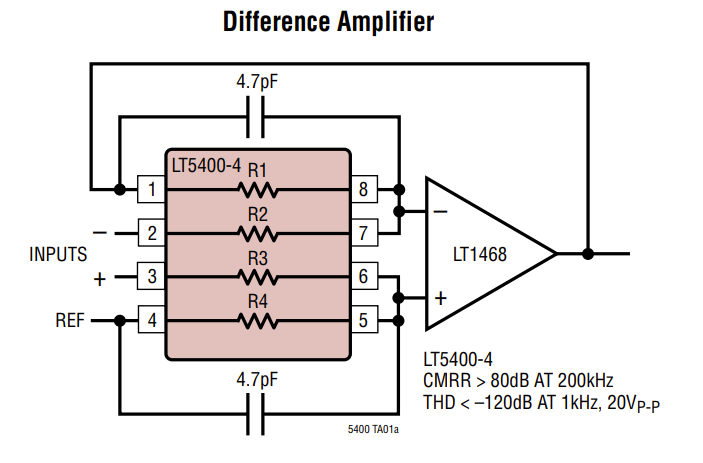

差分放大器（K=1）：最经典用途，手册第一页/第七页就是用 1:1 画的差分放大器例子（CMRR、THD 展示）。

参考分压（例如一分为二）：两只当上臂、两只当下臂，可以做很干净的比值网络

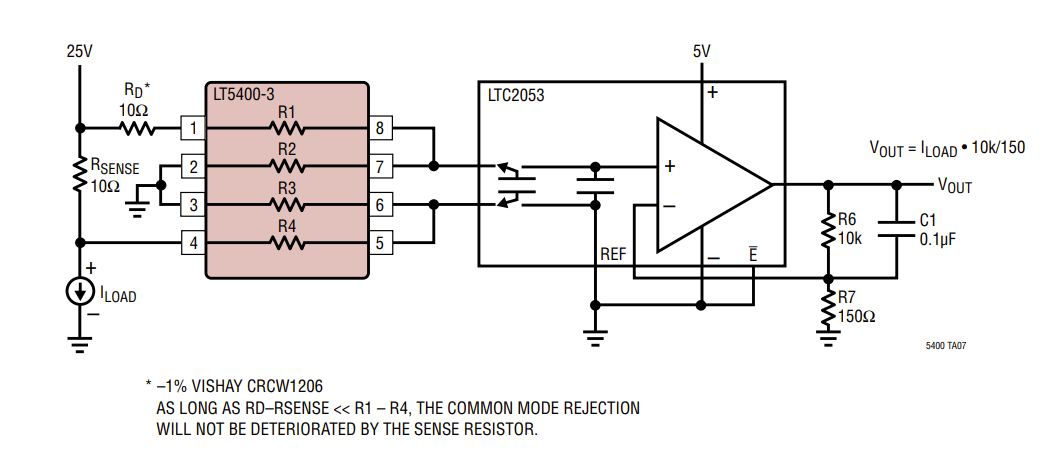

电流检测差分采样：很多高端采样希望 K=1 或小增益，靠“比值对称”保证 CMRR（第九页也给了电流检测例子）。

怎么选绝对阻值：

低噪声/高速：倾向 1k 或 10k

低功耗/低负载：倾向 100k 或 1M（但要注意偏置电流与寄生电容带宽）

1:10（LT5400-3）

把小差分放大 10 倍，或做“十分之一/十倍”的精密比例，比如差分放大器增益 或用于精密参考缩放（例如 4.096V -> 0.4096V 这类比值链）

这类比值在“量程切换”里也常用比如做多档电压表，需要精确的 x10/x0.1 档，1:10 的比值网络能减少配对难度。

1:5（LT5400-6）

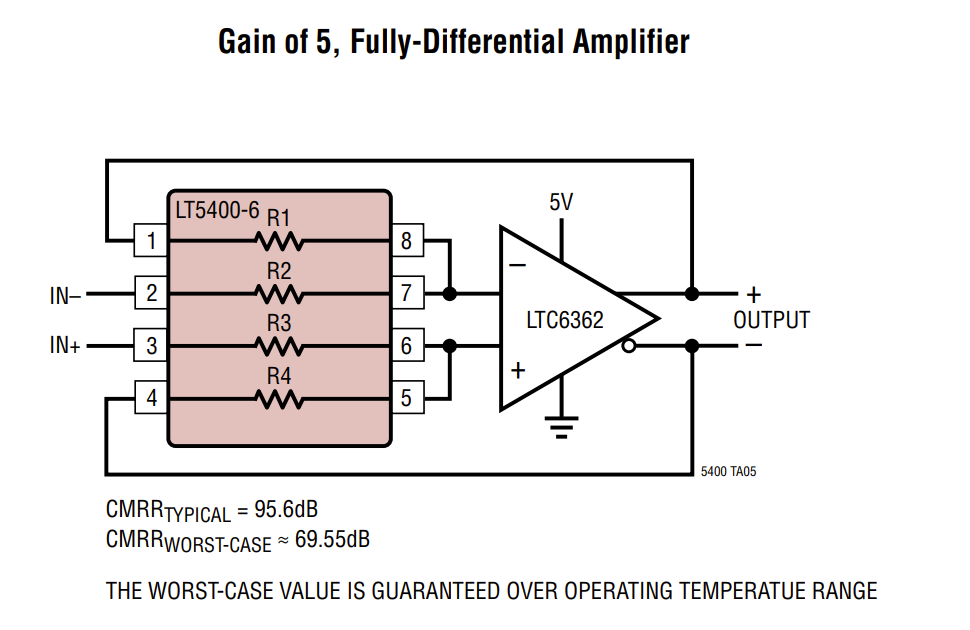

增益 5 的全差分放大器 / 差分转全差分手册第八页给了 “Gain of 5, Fully-Differential Amplifier” 的典型应用，就是用 -6 这种 1:5 配比。

为什么会有 1:5：很多 ADC（尤其全差分输入 ADC）常用 2Vpp/4Vpp 级输入摆幅，前端经常需要 2x、4x、5x 这类“整数增益”去匹配传感器或前置级输出幅度。

1:4（LT5400-7）

四倍增益/四分之一比例，以及“分压到四分之一”的参考缩放

1:4 很常见在：参考/量程缩放：5V -> 1.25V（就是 1/4）；以及某些 ADC 满量程与参考电压匹配（例如 5V 系统电源缩成 1.25V 或 2.5V 的衍生参考）

1:9（LT5400-8）

十分之一分压（1/(1+9)=0.1） 或 10 倍放大的另一种实现方式

1:9 乍看少见，但它能非常方便地实现：

精确 0.1 比例分压：这在量程扩展、保护前级、或者把高压缩到 ADC 参考范围时很实用；也能组合成某些“加权求和/偏置”网络。

我怎么样用？

先确定电路需要的比例：差分放大增益 K=1/4/5/9/10？分压要 1/2、1/4、1/10？

再确定阻值量级：

噪声优先：选小阻值（1k/10k）

功耗/输入偏置电流误差可控：选中等（10k/100k）

超低功耗/高阻输入：选 1M（但要小心偏置电流与带宽）

最后看耐压/功耗是否满足（LT5400 允许较高工作电压，且有功耗/温升说明）。
