省级政务行业IT部门实时计算共享Flink集群JobManager内存故障排查实践总结

前言

省级政务中心IT统计管理实时计算资源，以共享Flink集群的方式提供给分管的下属地市。上线接近一年之久，客户反馈通过yarn-session模式启动的Flink集群JobManager出现故障：基于webui上传jar方式执行任务失败，堆栈提示内存溢出的异常(java.lang.OutOfMemoryError: Compressed class space)。本文从故障异常入手，基于JDK内存模型、排查JDK内存参数解决内存溢出的问题，最后总结常用的排查工具集，详见正文。笔者文章只发布微信公众号:大数据从业者

问题分析

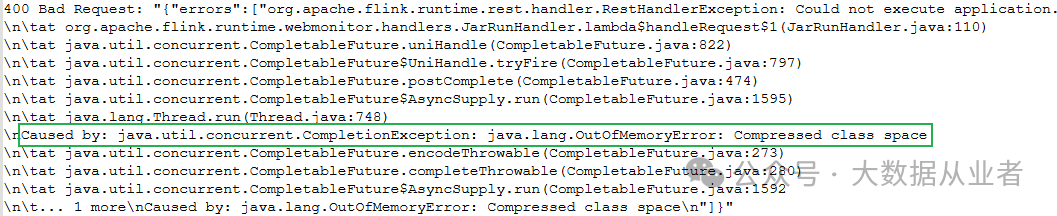

完整异常日志如下：

Bad Request: "{"errors":["org.apache.flink.runtime.rest.handler.RestHandlerException: Could not execute application.
at org.apache.flink.runtime.webmonitor.handlers.JarRunHandler.lambda$handleRequest$1(JarRunHandler.java:110)
at java.util.concurrent.CompletableFuture.uniHandle(CompletableFuture.java:822)
at java.util.concurrent.CompletableFuture$UniHandle.tryFire(CompletableFuture.java:797)
at java.util.concurrent.CompletableFuture.postComplete(CompletableFuture.java:474)
at java.util.concurrent.CompletableFuture$AsyncSupply.run(CompletableFuture.java:1595)
at java.lang.Thread.run(Thread.java:748)
Caused by: java.util.concurrent.CompletionException: java.lang.OutOfMemoryError: Compressed class space


Flink官方文档提供内存相关Troubleshooting，包括Java heap space、Direct buffer memory、Metaspace、Insufficient number of network buffers、Container Memory Exceeded等等。但是并没有上述CCS(Compressed class space)类型，可见这类异常可能并不常见，感兴趣的可以看下:

https://nightlies.apache.org/flink/flink-docs-release-2.0/docs/deployment/memory/mem_trouble/

客户尝试通过设置JDK参数-XX:CompressedClassSpaceSize增加相应内存，但是没有任何改善。通过实践示例操作检查确认如下：

启动yarn-session集群

./yarn-session.sh -Denv.java.opts.jobmanager="-XX:CompressedClassSpaceSize=512M" -d

查看JobManager进程JVM参数

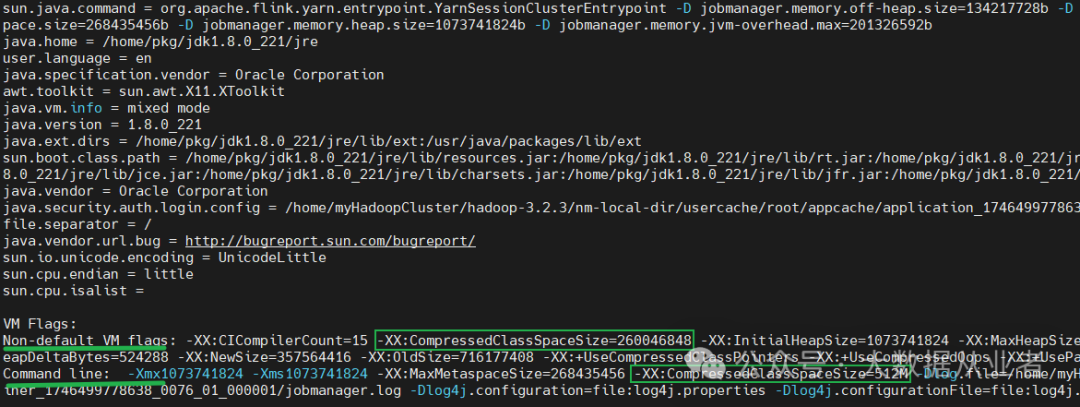

jinfo  <pid>

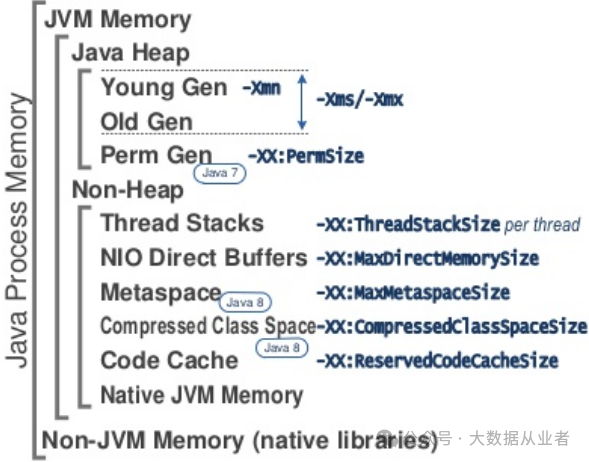

从上图可以看到，Command line设置的参数值512M，实际并没有生效，还是默认的248M(260046848)。为什么设置不生效呢？这里参考看下JDK经典的内存模型结构图：


虽然说-XX:CompressedClassSpaceSize参数没问题，但是JVM开启指针压缩时(见上面jinfo结果图可以看到默认开启-XX:+UseCompressedOops)，CompressedClassSpace内存属于MaxMetaspaceSize子集，即MaxMetaspaceSize=Compressed Class Space Size + Metaspace area (excluding the Compressed Class Space) Size。而默认的MaxMetaspaceSize为256M(见上面jinfo结果图-XX:MaxMetaspaceSize=268435456)。

那么，问题就清晰了，-XX:CompressedClassSpaceSize设置值不能超过-XX:MaxMetaspaceSize设置值。

解决方法

根据上述jinfo结果图，MaxMetaspaceSize=256M，默认动态分配给CompressedClassSpaceSize=248M。所以，有两种方式配置-XX:CompressedClassSpaceSize：

方法1：只增加MaxMetaspaceSize

./yarn-session.sh -Denv.java.opts.jobmanager="-XX:MaxMetaspaceSize=1G" -d


如上图所示，CompressedClassSpaceSize自动动态增加到1016M(1065353216)。

方法2：同时增加MaxMetaspaceSize和CompressedClassSpaceSize

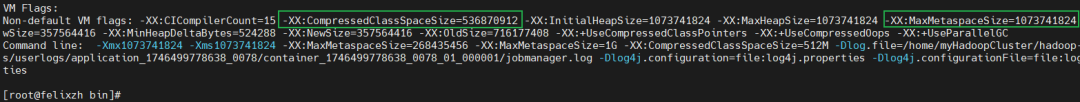

./yarn-session.sh -Denv.java.opts.jobmanager="-XX:MaxMetaspaceSize=1G -XX:CompressedClassSpaceSize=512M" -d


如上图所示，CompressedClassSpaceSize已显示增加到512M(536870912)。

注意：从JDK源码来看，CompressedClassSpaceSize设置值限制为1M到3G之间。如图所示：


内存泄漏排查方法

内存OOM问题调大内存上限只是临时处理手段，还需要持续排查是否存在内存泄漏的隐患。针对本文遇到的Compressed class space内存溢出现象，可以通过如下工具继续排查内存是否泄漏：

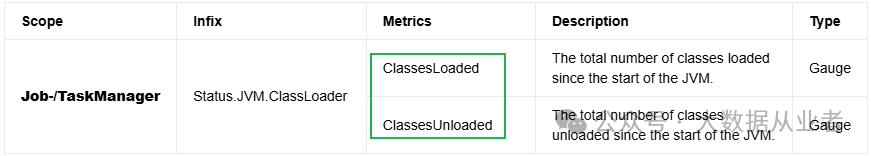

方法1：Flink Metric

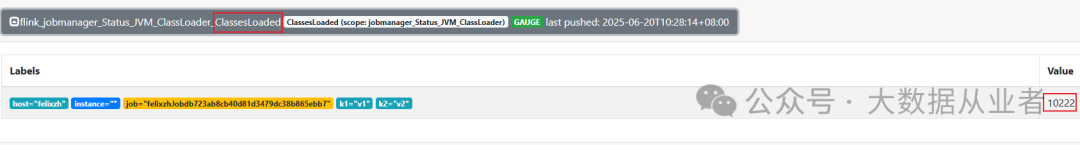

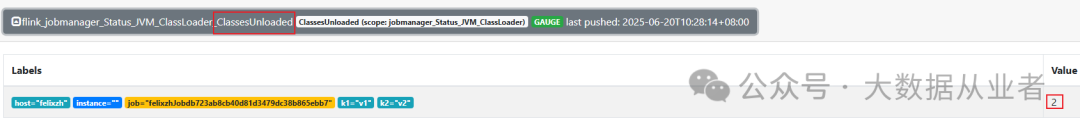

通过采集上述指标到Prometheus，可以持续观察类的记载和卸载情况，如图所示：



方法2：JMX Metric

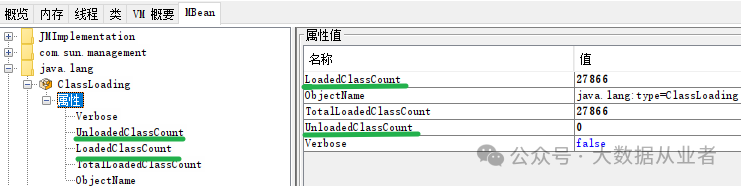

与方法1 类似，采集JDK MBean参数ClassLoading信息，如图所示：

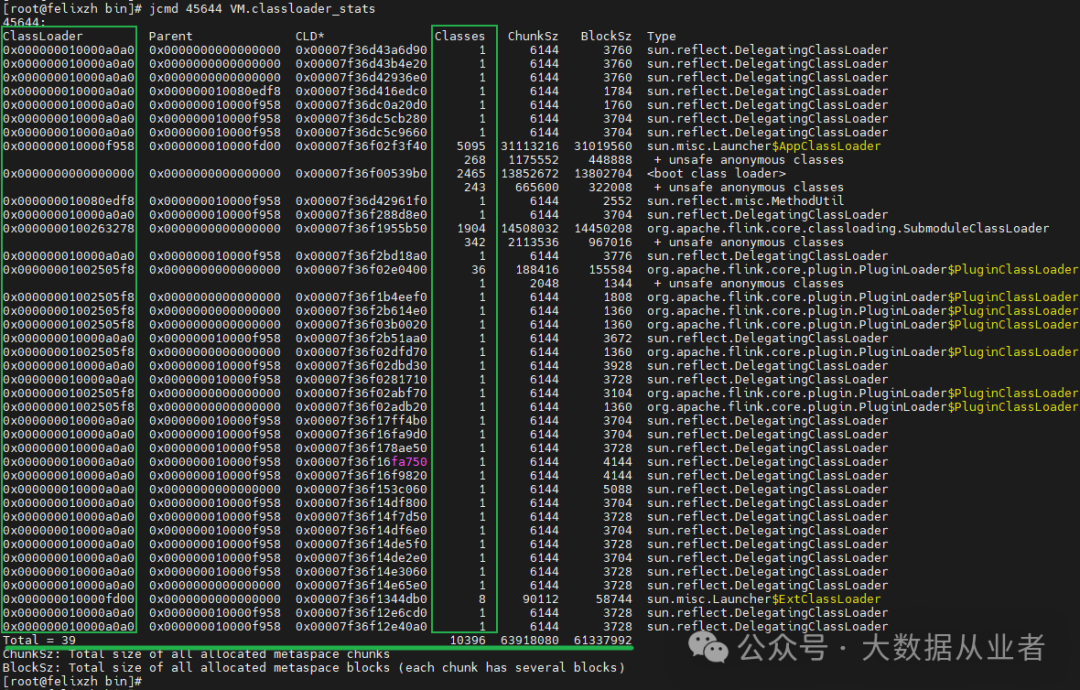

方法3：jcmdVM.classloader_stats

可以查看当前活跃的ClassLoader及对应的Class总数，如图所示：

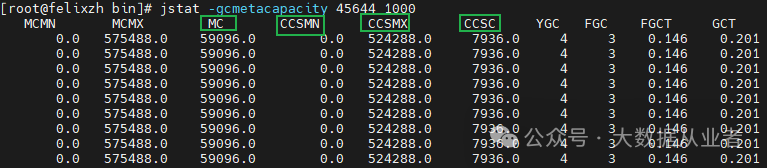

方法4：jstat -gcmetacapacity1000

可以查看Compressed Class Space最大值、最小值、容量等信息，如图所示：


MC：Metaspace Capacity

CCSMN：Compressed Class Space Minimum

CCSMX：Compressed Class Space Maximum

CCSC：Compressed Class Space Capacity

方法5：日志打印

./yarn-session.sh -Denv.java.opts.jobmanager="-XX:+TraceClassLoading -XX:+TraceClassUnloading"

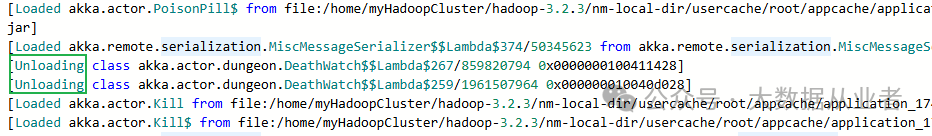

通过查看日志文件统计类加载与类卸载情况，如图所示：


方法6：jmap dump:format=b,file=heapdump.hprof

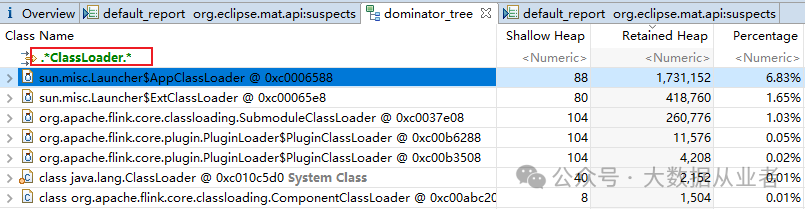

使用MAT分析heapdump.hprof文件，Leak Suspects Report初步查看泄露嫌疑。 Dominator Tree 搜索ClassLoader，按Retained Heap排序，关注较大实例：

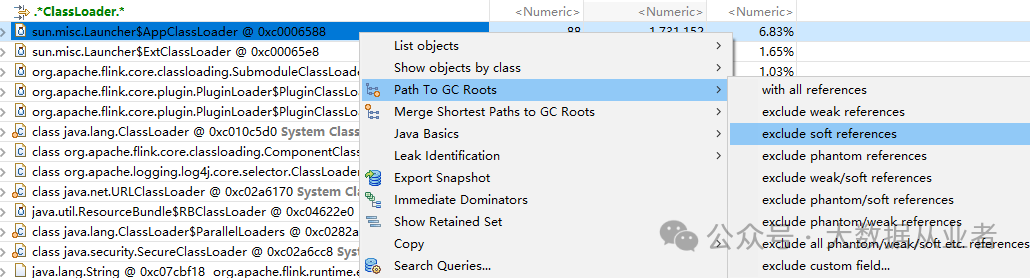

通过Path to GC Roots检查GC Root引用链


总结

本文从故障异常入手，基于JDK内存模型、排查JDK内存参数解决内存溢出的问题，最后总结常用的排查工具集，详见正文。笔者文章只发布微信公众号:大数据从业者，其他均为转载
