OCP EMEA 2025：Nvidia介绍下一代AI系统的光子互连关键技术（可插拔/CPO/2.5D光学/OCS）

在OCP EMEA 2025大会上，Nvidia的Benjamin Lee发表了题为Photonic Interconnect for Next-Generation AI Systems的报告，介绍了可插拔/CPO/2.5D光学（OIO）的技术对比及演进，以及OCS技术在网络架构级的优势。

一、AI 系统扩展的核心挑战：从算力到互连的瓶颈转移

人工智能的爆发式发展依赖于三大核心要素：大规模数据集、先进算法与高效计算架构。过去十年间，NVIDIA GPU 的性能提升达 1000 倍，但 AI 模型规模却增长了 7 万倍。这种失衡迫使现代 AI 训练系统必须通过多维度并行化（节点内、机架内、机架间等）实现扩展，进而催生了对超大规模 GPU 互连的需求 —— 单系统已需万级量级的 GPU 协同工作，如基于 Blackwell 架构的 32,000 GPU 系统。

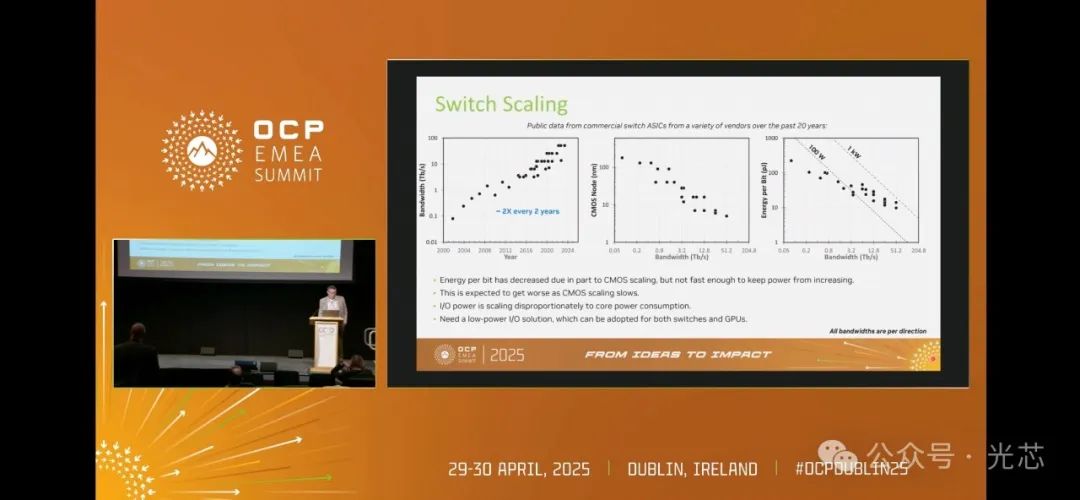

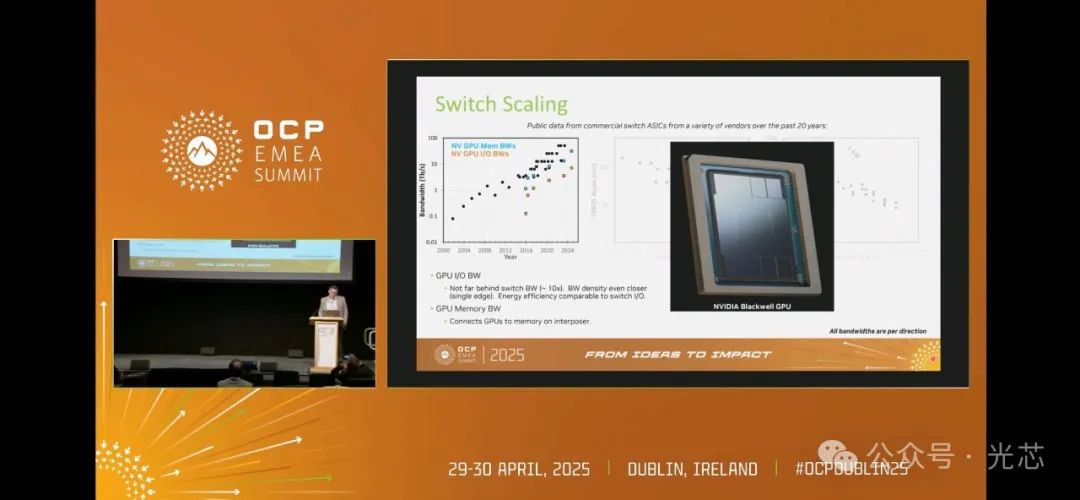

在此背景下，传统电气互连的局限性日益凸显。机架内的 "Scale-Up" 网络（如 NVLink）虽仍以铜缆为主，但带宽密度（单引脚传输速率）和功率效率（每比特能耗）正接近物理极限。以交换机为例，其带宽每两年翻倍的趋势虽持续，但功率密度已突破100 W 级，逼近 1kW 阈值，而 GPU 的 IO 带宽（如 NVLink）与交换机差距逐步缩小，内存带宽（通过硅中介层连接的 HBM）甚至接近交换机 IO 水平，显示出芯片级互连同样面临严峻挑战。

二、光子互连技术的演进路径：从可插拔到芯片级集成

① 可插拔光学模块：当前规模化部署的主力

可插拔光学模块凭借成熟的产业链生态，仍是现阶段实现长距离（机架间 "Scale-Out" 网络）高带宽互连的主流方案。典型的 1.6T 模块基于 8 通道 200Gbps 电信号，功耗约 30W，单位能耗达 19pJ/bit。其优势在于模块化设计带来的部署灵活性，但受限于有机封装与 PCB 板间的带宽密度瓶颈，进一步提升速率（如向 3.2T 演进）将导致能耗显著上升，且电信号在 PCB 内的传输损耗难以忽视。

② 共封装光学（CPO）：近芯片端的能效革命

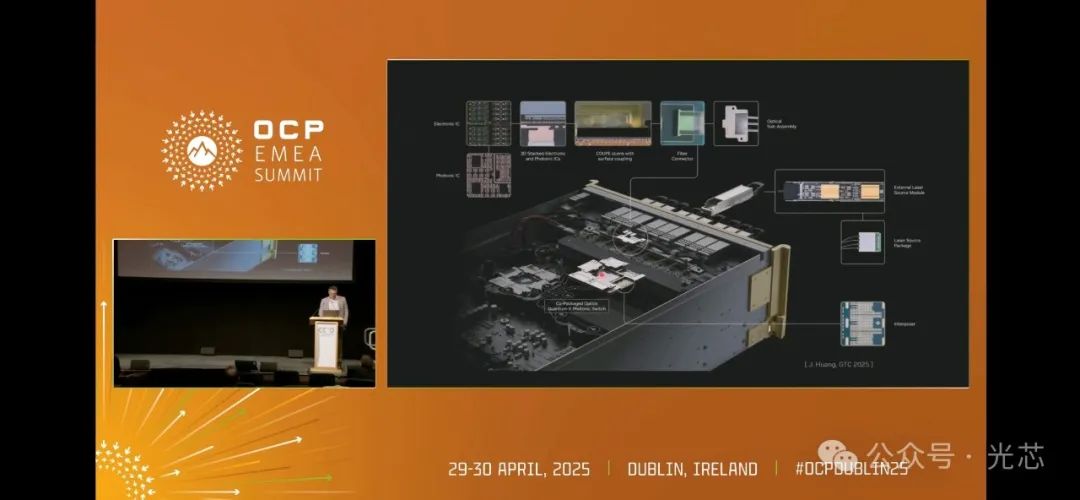

CPO 技术通过将光学引擎直接集成于 ASIC 所在的有机封装基板，缩短电信号传输路径，显著提升能效。NVIDIA 在 GTC 大会发布的 CPO 方案实现了 1.6T 带宽下 9W 功耗（5.6pJ/bit），较可插拔方案能耗降低约 70%。其核心优势在于利用更短的电信号链路（仅需通过基板布线连接 ASIC 与光引擎）和更优的信号完整性，同时保留激光光源外置以优化热管理。TSMC的 CoWoS 封装工艺为 CPO 提供了技术支撑，使光子 IC 与电子 IC 的高密度集成成为可能。

③ 2.5D 集成光学：硅基中介层的终极优化

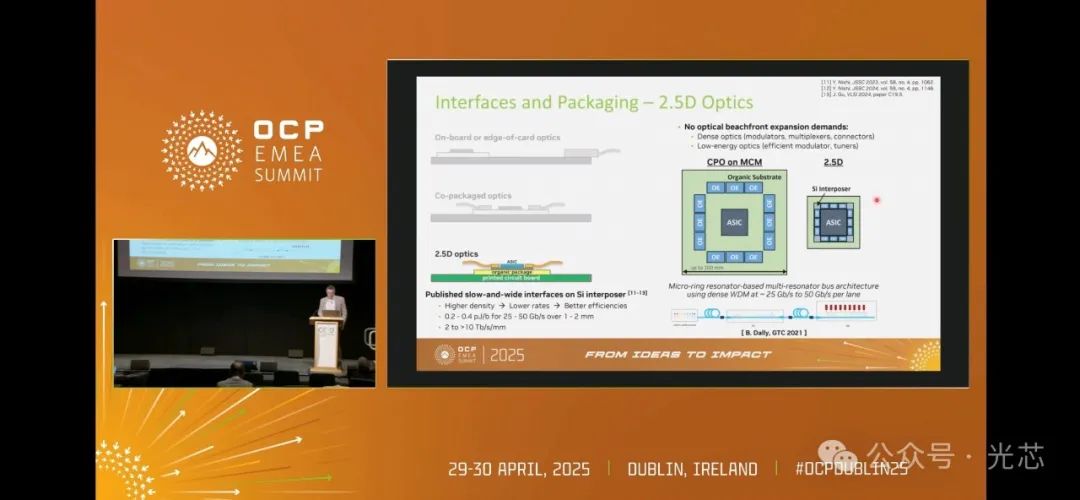

2.5D 集成光学进一步将光引擎嵌入硅中介层，与 ASIC 共享同一硅基基板。这一架构凭借硅中介层的高密度布线能力（布线密度较有机基板提升 10-100 倍），可将单通道速率降至数十 Gbps，通过密集波分复用（DWDM）实现整体带宽提升，同时将单位能耗压缩至 1pJ/bit 以下。但技术挑战同样显著：光子芯片需与 ASIC 紧邻布局，对光学器件尺寸、耦合效率及热管理提出严苛要求。Nvidia正在研究基于微环调制器 + 多谐振腔总线架构，通过波长复用技术平衡了带宽与能效，为 2.5D 集成提供了可行路径。

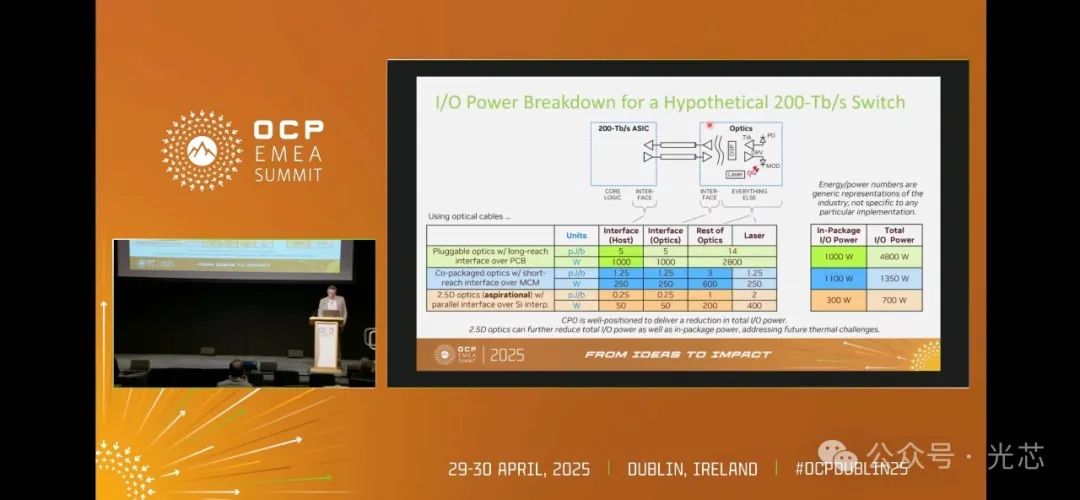

以构建一个 200T/s的交换机为例，不同的互连技术在功耗上有显著差异。若使用受距离限制的无源铜缆，ASIC 内部接口每比特需约 5 pJ的能耗，仅封装内IO 部分的功耗就高达 1000W。

采用可插拔光学模块时，ASIC 内部功耗不变（1000W），但模块外部每比特需增加 19 pJ，总功耗达到了4800W。

CPO 技术可将接口能耗降低至每比特 1.25 pJ左右，且所有能耗都集中在封装内部。虽然在封装层面的功耗反而增加到了1100W，但总体 IO 功耗大幅降低(1350 W)。

终极方案2.5D 光学集成系统在降低接口功耗方面表现更为出色，能够显著降低封装内部功耗（300W）和总功耗（700W），在热管理方面具有明显优势。

三、光交换OCS技术：重构网络能效的潜在革命

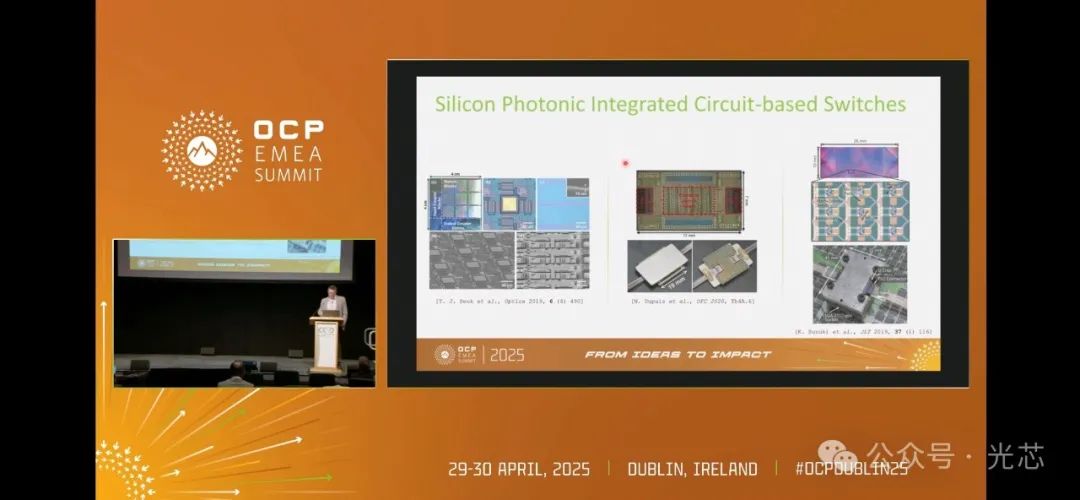

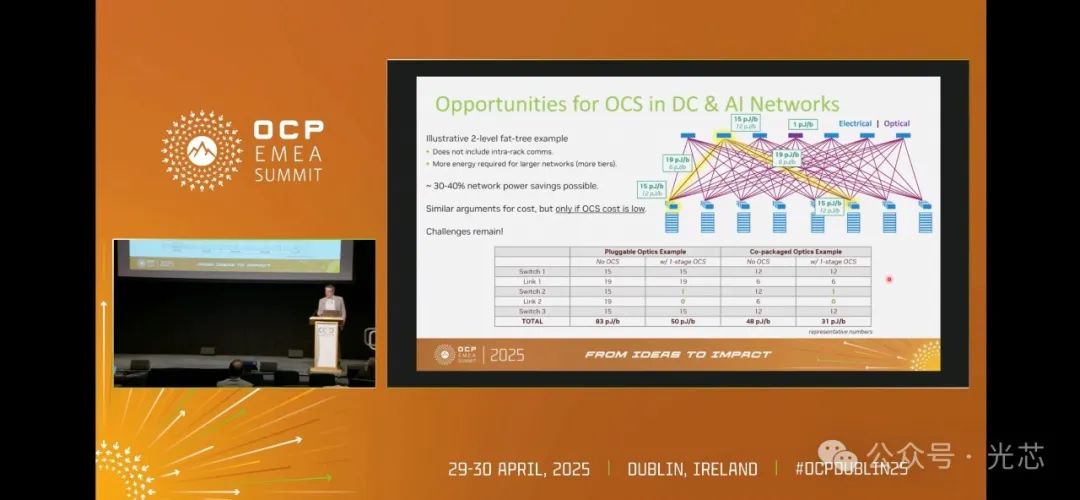

除传输链路外，光子技术在交换层面的应用同样具有颠覆性潜力。以两级胖树网络为例，传统电气交换每比特能耗约 15pJ（交换机）+19pJ（链路），而引入光子交换（OCS）后，可省略一级光电转换过程，使单比特总能耗从 83pJ 降至约 50pJ，如果配合CPO方案的话，功耗可以进一步降低到31 pJ/bit。此外，光子交换可消除冗余光链路，降低硬件成本。但当前光学开关的制造成本仍显著高于电气开关，需依赖大规模量产（如硅光平台的成熟）实现成本下探 —— 若能实现 10 倍成本优化，光子交换将成为未来超算网络的关键节点。

四、未来展望：技术路线的协同与挑战

NVIDIA 的技术路线图显示，短期内 Scale-Up 网络仍将以铜缆为主（如 Feynman 架构），但随着功率密度与传输距离限制加剧，CPO 与 2.5D 光学将逐步渗透至机架内与芯片级互连。光子技术的演进呈现显著的层级化特征：可插拔模块支撑长距离通信，CPO 优化近芯片端能效，2.5D 集成解决终极带宽密度问题，而光子交换则瞄准网络架构级优化。当前，2.5D 集成光学的核心挑战在于光子器件与硅基工艺的兼容性（如热膨胀系数匹配）、高密度光耦合技术，以及低成本波长复用方案的开发。与此同时，光子交换OCS的实用化依赖于硅光开关阵列的规模扩展（如数千端口级器件）和低功耗控制技术的突破。

结语

光子互连技术正从边缘走向 AI 系统的核心架构。从可插拔到 2.5D 集成的演进，不仅是物理层的技术升级，更是对计算 - 通信协同架构的重新定义。随着封装工艺、光子器件与系统设计的协同突破，光子技术将成为破解 AI 算力扩展 "内存墙"" 互连墙 " 的关键钥匙，为 Exascale 级智能计算奠定基础。
