NVMe + CXL 场景案例分析

全文概览

文章探讨了如何结合CXL和NVMe技术以实现高性能计算存储系统。

• 介绍CXL协议如何通过提供低延迟、细粒度的路径来访问子系统本地内存（SLM），增强了NVMe设备与主机之间的内存一致性，并允许直接的加载和存储操作。
• 详细阐述了利用这种技术进行计算存储的优势，包括通过P2P通信提高效率，以及实现数据的一致性和更新。
• 对计算存储架构进行了说明，包括关键组件如计算存储处理器（CSP）、计算存储驱动器（CSD）和计算存储阵列（CSA），并描绘了一个具体资源分配示例。进一步讨论了NVMe计算存储的基本原理，包括引入的命令集和概念如功能数据内存（FDM）。
• 提出了两个用例，分别展示了在数据后处理阶段如何通过CXL和NVMe技术优化性能，以及展望了未来的研究方向。整体上，文章强调了CXL和NVMe结合在提升计算存储性能方面的潜力及其在数据处理中的应用前景。

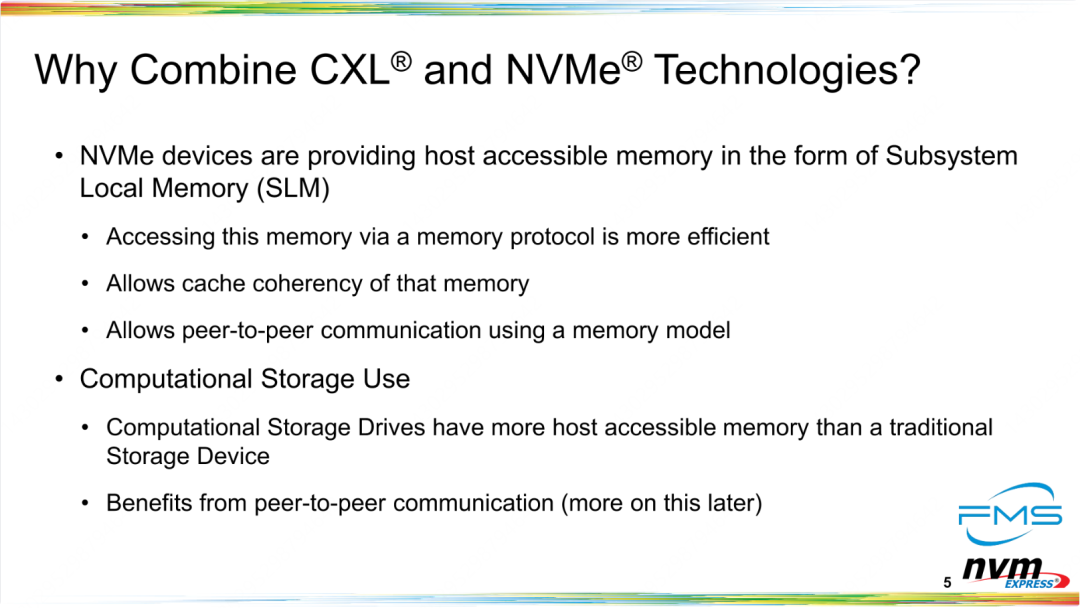

为什么结合 CXL 和 NVMe技术？

在之前整理的材料中，介绍了 NVMe 作为专门为SSD优化的存储访问接口（协议），为存储系统的高效访问提供通信基础。 CXL 是一种高速接口协议，旨在连接计算、内存和存储资源，提升数据中心的工作效率。它不仅是一个通信协议，还支持多种设备间的互操作性，允许灵活的资源分配和管理。

两种技术结合，为以下两种场景奠定基础：

• NVMe 设备提供主机可访问的内存，形式为子系统本地内存（SLM）
  • 通过内存协议访问这些内存更为高效
  • 允许该内存的缓存一致性
  • 允许使用内存模型进行对等通信
• 计算存储使用
  • 计算存储驱动器比传统存储设备拥有更多主机可访问的内存
  • 受益于对等通信（稍后将进一步讨论）

Cite

更多关于CXL的技术报道，可参考：

• Bill Gervasi：NVMe-Over-CXL 怎么落地？
• 从CXL路标，看数据中心再

场景1：内存一致性

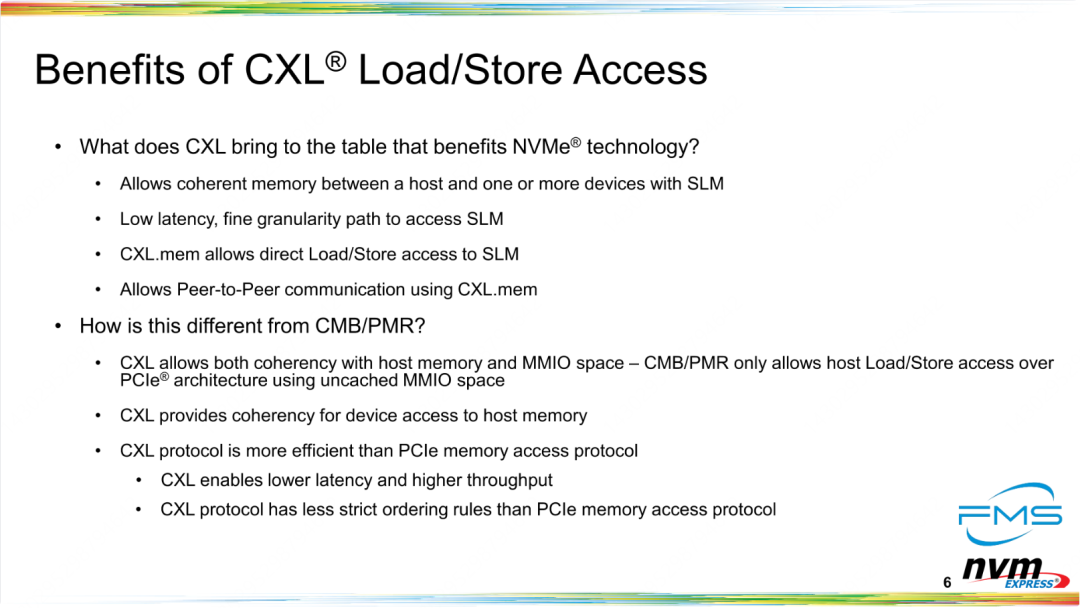

CXL 协议访问的优势

CXL 给 NVMe® 技术带来了哪些好处？

• 允许主机和一个或多个带有 SLM 的设备之间的内存一致性（Dapustor 提出链式内存缓冲LMB）
• 低延迟、精细粒度的路径来访问 SLM
• CXL.mem 允许直接的加载/存储访问 SLM
• 允许使用 CXL.mem 进行对等通信

这与 CMB/PMR 有何不同？

• CXL 允许与主机内存和 MMIO 空间之间的一致性——CMB/PMR 只允许通过 PCIe® 架构访问未缓存的 MMIO 空间的主机加载/存储
• CXL 为设备访问主机内存提供一致性
• CXL 协议比 PCIe 内存访问协议更高效
  • CXL 启用更低的延迟和更高的吞吐量
  • CXL 协议比 PCIe 内存访问协议有更宽松的排序规则

CMB 与 PMR

CMB（Controller-Memory Buffer）和PMR（Persistent Memory Region）是提升存储系统性能的重要技术，尤其在云存储环境中得到了广泛应用。

字节跳动的ZNS-SSD云存储实践中，CMB和PMR被广泛应用于优化存储系统架构，显著提高了I/O操作的效率和数据处理的吞吐量。

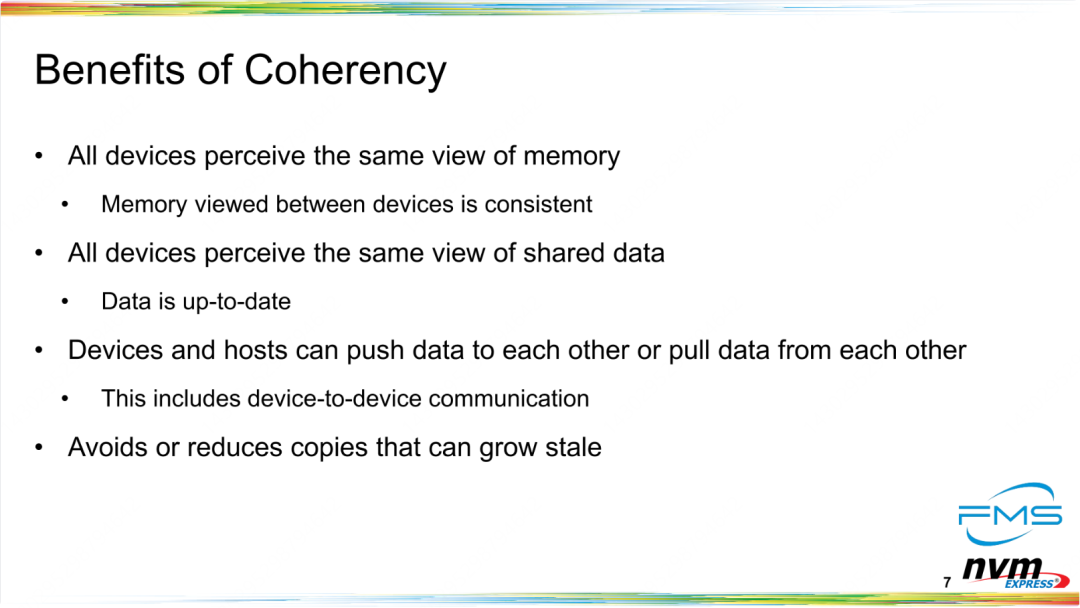

内存一致性的作用

• 所有设备看到相同的内存视图
  • 设备之间查看的内存是一致的
• 所有设备看到相同的共享数据视图
  • 数据是最新的
• 设备和主机可以相互推送数据或从彼此拉取数据
  • 这包括设备间通信
• 避免或减少可能变得过时的复制

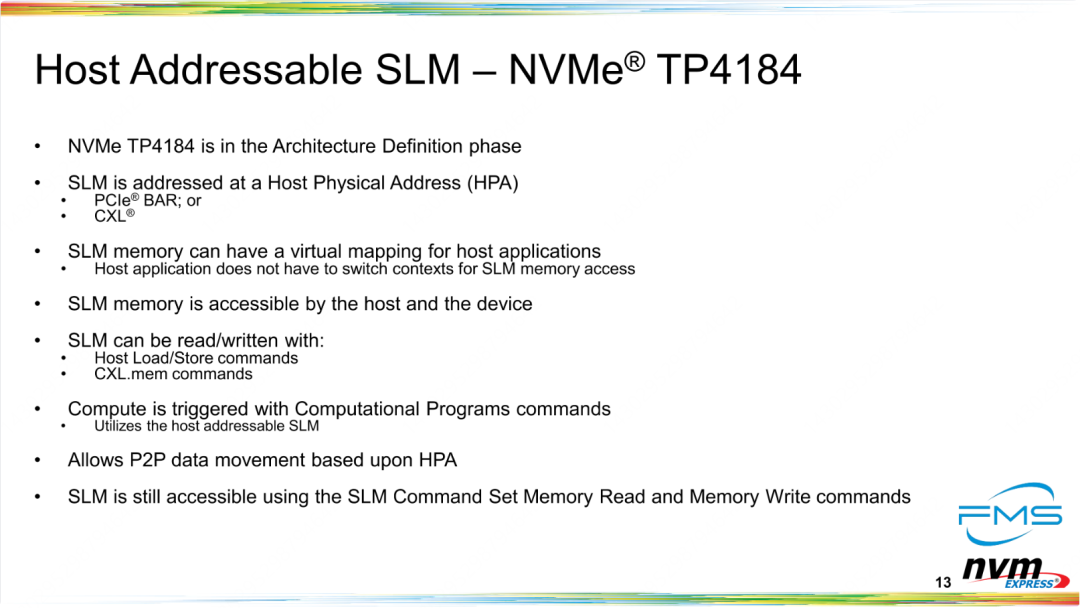

主机可寻址的 SLM

图片介绍主机可寻址的 SLM（子系统本地内存）和其相关技术。SLM 可以通过主机物理地址（HPA）进行访问，支持主机和设备间的内存共享，并且通过主机加载/存储命令或 CXL.mem 命令进行读写。计算操作可通过计算程序命令触发，SLM 的数据可以实现主机间的对等数据传输（P2P）。此外，SLM 仍可以通过标准的内存读写命令进行访问，提供灵活的内存管理。

CXL® SLM 的潜在配置流程

右侧流程图介绍了配置配备 CXL SLM（子系统本地内存）功能的 NVMe 设备流程。

首先，操作系统会为 CXL 类型 2 设备进行标准的 PCIe 配置，然后加载 CXL 驱动程序。设备驱动程序会发现设备的能力，并调用操作系统的 CXL 内存核心服务来设置所需的 CXL 能力。驱动程序负责设备 CXL 内存的运行时管理，并可能使用新的编程接口来暴露 CXL 能力。

--

• 配备 CXL SLM 的 NVMe® 设备类似于 CXL 类型 2 设备。
• 对于 CXL 类型 2 设备的配置，操作系统计划进行标准的 PCIe® 配置（例如，分配 BAR 空间），然后根据设备的 PCI ID 加载驱动程序的 CXL 配置。
• 配备 CXL SLM 的 NVMe 设备将使用增强型的 NVMe 驱动程序：
  • 针对基于 CXL 的 SLM 配置进行了增强。
  • 设备将使用现有的 NVMe 类别代码，并可能使用新的编程接口（PI）标识符来暴露 CXL 能力。
• 设备驱动程序发现设备功能并调用操作系统的 CXL 内存核心服务进行设置：
  • CXL 核心服务提供内核接口，供驱动程序设置所需的 CXL 能力，例如 HDM 解码器，并返回必要的信息（例如 HPA 范围）。
  • 设备的 CXL 内存分配由 NVMe 驱动程序控制。
  • Linux 对 CXL 类型 2 设备的支持尚不可用。
  • 驱动程序负责设备 CXL 内存的运行时管理。

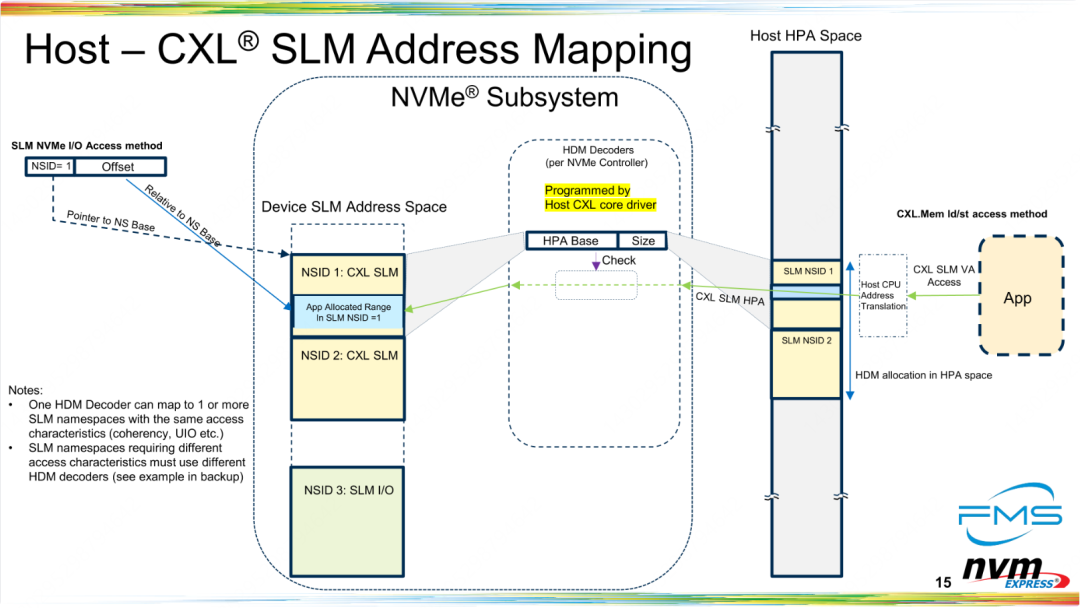

HPA-SLM 的映射关系

从右往左来看，应用程序（App）从本地主机获取映射的内存空间地址（HPA ），OS基于 CXL SLM调用，直接将 NVMe 设备中的内存隐射到 主机 HPA 上，其中需要借助SSD主控上的HDM 解码器来解析映射关系。

备注：

• 一个 HDM 解码器可以映射一个或多个具有相同访问特性的 SLM 命名空间（如一致性、UIO 等）。
• 需要不同访问特性的 SLM 命名空间必须使用不同的 HDM 解码器（见备份中的示例）。

场景2：计算型存储

计算型存储架构解析

CSx = 计算存储设备 —— 包括计算存储处理器 (CSP)、计算存储驱动器 (CSD)、计算存储阵列 (CSA)。

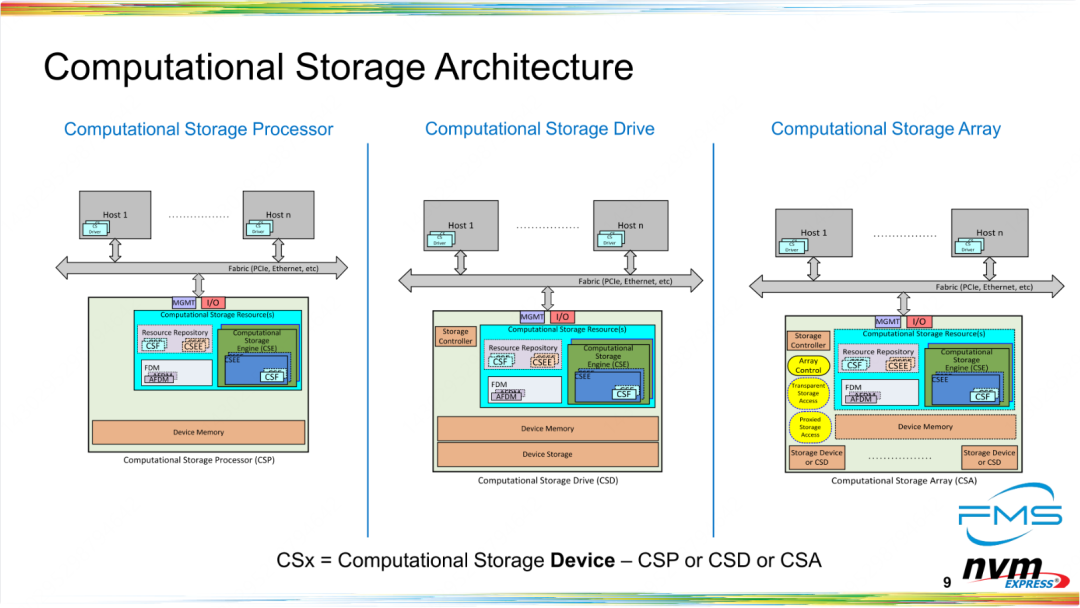

图片展示了计算存储架构的不同组件，包括计算存储处理器（CSP，左）、计算存储驱动器（CSD 中）和计算存储阵列（CSA 右）。这些组件通过 PCIe 或以太网等传输架构连接，提供存储资源和计算功能。计算存储处理器（CSP）侧重于资源处理和管理，计算存储驱动器（CSD）结合存储控制和计算存储功能，而计算存储阵列（CSA）则提供阵列控制和更加复杂的存储访问功能。

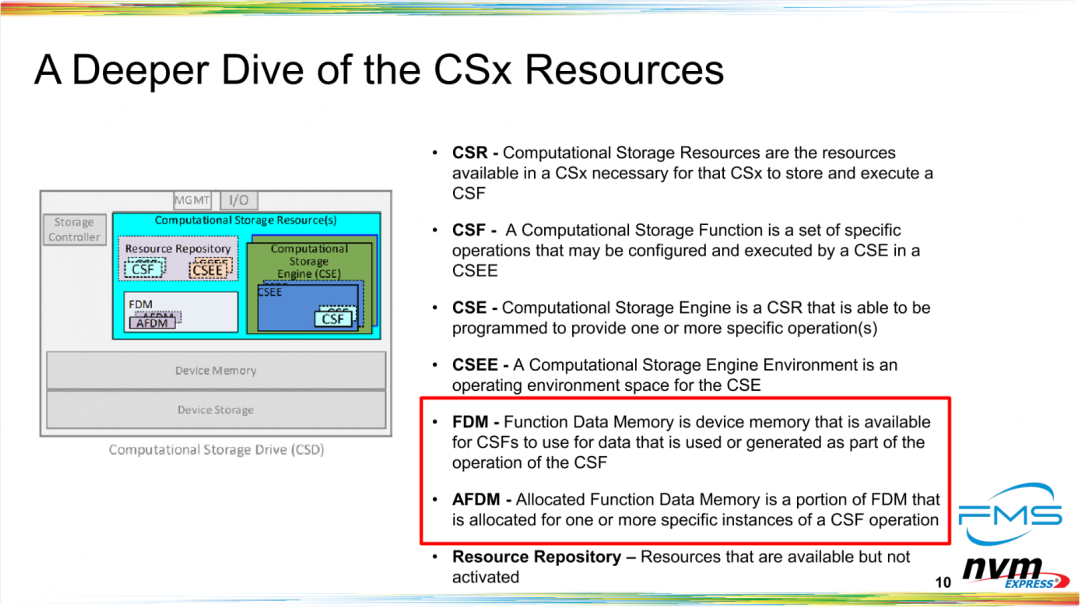

计算型存储的组件/模块拆解

• CSR - 计算存储资源是 CSx 中可用的资源，必要时用于存储和执行计算存储功能（CSF）。
• CSF - 计算存储功能是一组可以配置和由计算存储引擎（CSE）在计算存储引擎环境（CSEE）中执行的特定操作。
• CSE - 计算存储引擎是计算存储资源（CSR），可以通过编程执行一个或多个特定操作。
• CSEE - 计算存储引擎环境是为 CSE 提供的操作环境空间。
• FDM - 功能数据内存是设备内存，可供计算存储功能（CSF）使用，用于存储在 CSF 操作中使用或生成的数据。
• AFDM - 分配功能数据内存是功能数据内存（FDM）的一个部分，专门为一个或多个特定实例的 CSF 操作分配。
• 资源库 - 可用但未激活的资源。

Cite

更多关于CSx 的背景知识，可参考：Marvell：计算型存储入门（全文）

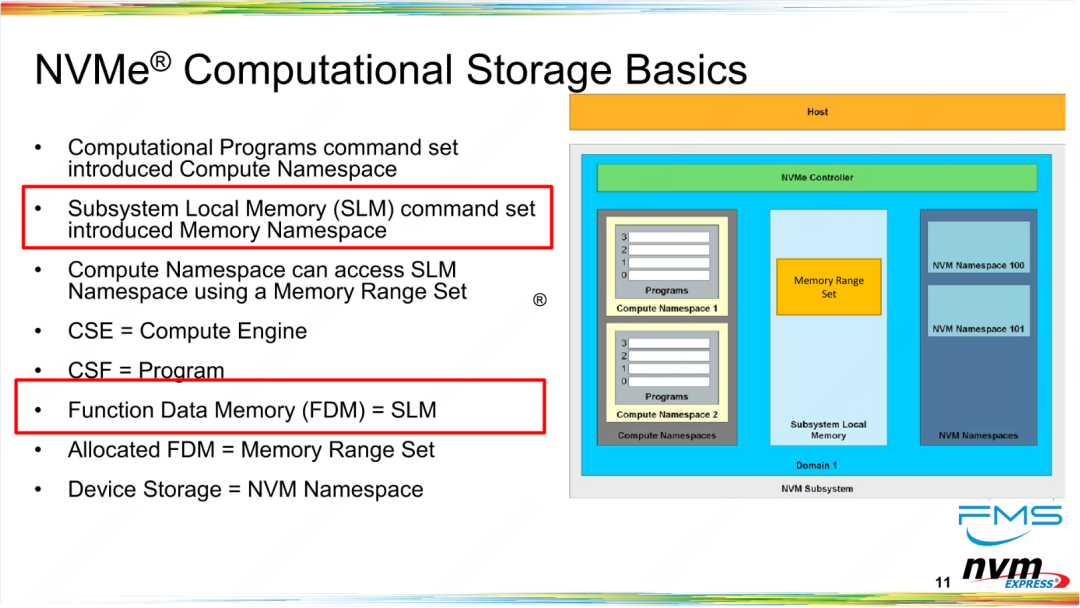

图片展示了 NVMe 计算存储的基础架构。子系统本地内存（SLM）通过命令集引入了内存命名空间，而计算命名空间可以通过内存范围集访问这些内存区域。功能数据内存（FDM）与 SLM 相关联，允许计算引擎（CSE）处理存储程序（CSF）。此外，图片还显示了 NVM 命名空间和设备存储的关联。

Use Case

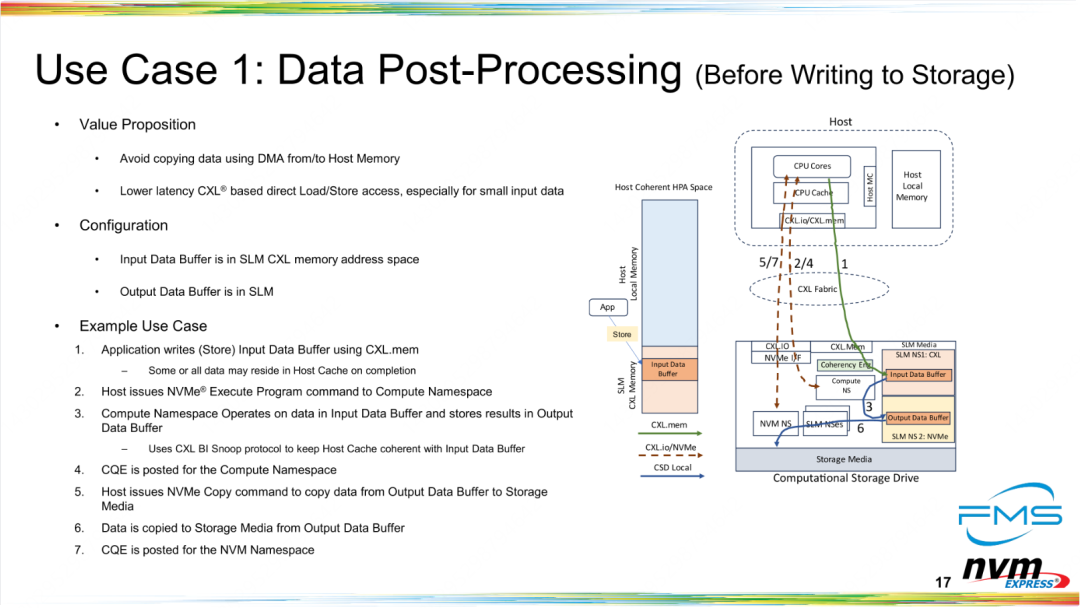

用例 1：减少主机内存的数据复制

图片说明了使用 CXL SLM 进行数据后处理的流程。

首先，应用程序通过 CXL.mem 将输入数据缓冲区写入主机内存，并可能将数据暂时保留在主机缓存中。然后，主机通过执行计算命名空间的程序命令，使用 CXL Snoop 协议保持数据的一致性，并通过 NVMe 拷贝命令将结果数据复制到存储介质。此流程通过降低延迟和避免不必要的数据复制，实现了高效的数据存储操作。

--

场景价值：

• 避免使用 DMA 从主机内存或写入主机内存进行数据复制
• 更低延迟的基于 CXL® 的直接加载/存储访问，尤其适用于小型输入数据

用例流程（右图）：

1. 应用程序使用 CXL.mem 写入（存储）输入数据缓冲区
   • 一些或所有数据可能在完成时保留在主机缓存中。
2. 主机发出 NVMe® 执行程序命令至计算命名空间。
3. 计算命名空间对输入数据缓冲区中的数据进行操作，并将结果存储在输出数据缓冲区中
   • 使用 CXL BI Snoop 协议保持主机缓存与输入数据缓冲区的一致性。
4. 为计算命名空间发布 CQE（完成队列条目）。
5. 主机发出 NVMe 拷贝命令，将输出数据缓冲区的数据复制到存储。
6. 数据从输出数据缓冲区复制到存储介质。
7. 为 NVM 命名空间发布 CQE。

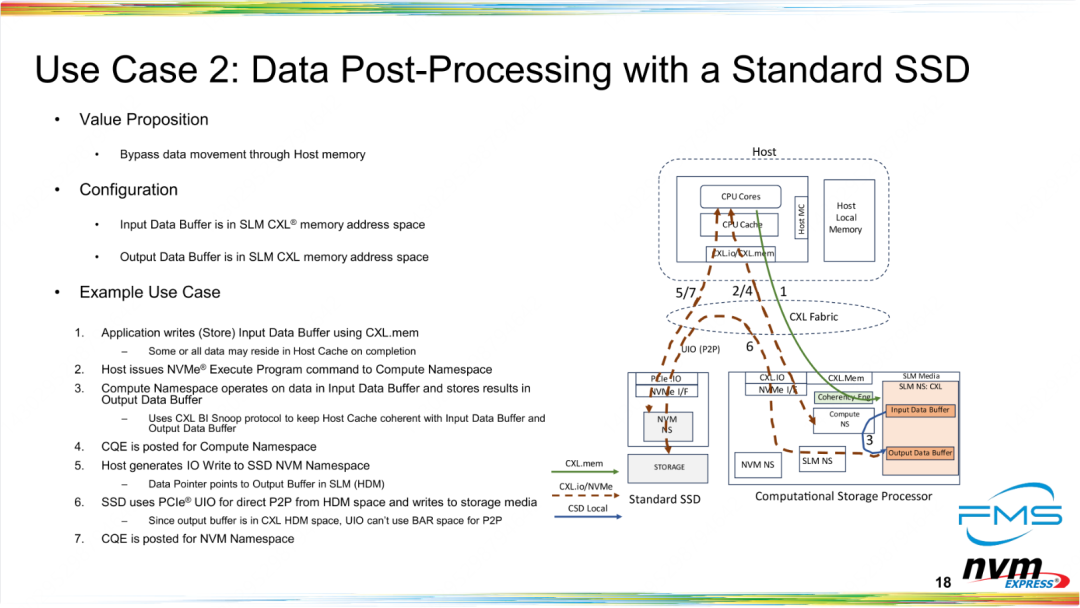

用例2：绕过主机内存进行数据移动

应用程序通过 CXL.mem 将输入数据缓冲区写入主机内存，主机随后发出计算命令，计算命名空间执行数据处理，并将结果写入输出数据缓冲区。主机通过 I/O 写命令将数据传输到 SSD，而 SSD 使用 PCIe UIO 进行 P2P 数据传输，绕过主机内存，直接将数据写入存储介质。

--

示例用例（右图）：

1. 应用程序使用 CXL.mem 写入（存储）输入数据缓冲区。
   • 一些或所有数据可能在完成时保留在主机缓存中。
2. 主机发出 NVMe® 执行程序命令至计算命名空间。
3. 计算命名空间对输入数据缓冲区中的数据进行操作，并将结果存储在输出数据缓冲区中。
   • 使用 CXL BI Snoop 协议保持主机缓存与输入数据缓冲区和输出数据缓冲区的一致性。
4. 为计算命名空间发布 CQE（完成队列条目）。
5. 主机生成 I/O 写命令写入 SSD NVM 命名空间。
   • 数据指针指向在 SLM（HDM）中的输出数据缓冲区。
6. SSD 使用 PCIe® UIO 进行直接 P2P 数据传输，从 HDM 空间写入存储。
   • 由于输出数据缓冲区位于 CXL HDM 空间中，UIO 无法使用 BAR 空间进行 P2P 传输。
7. 为 NVM 命名空间发布 CQE。

关于 UIO （无序IO）技术

PCIe UIO 是一种新的 TLP（Transaction Layer Packet）格式，旨在优化数据传输性能，特别是在 CXL（Compute Express Link）环境中。UIO 允许非阻塞写入操作，从而提高数据处理速度。

UIO 的实现包括四个步骤：UIO DMA 请求、后备无效快照请求、后备无效快照及数据响应、以及 DMA 数据移动。这些步骤确保了数据的一致性和高效传输。

UIO 主要适用于 NVMe 设备，需在协议层面进行支持和启用，以实现最佳性能

关于 UIO（无序IO）技术的细致分析，详见：Solidigm：无序IO访问优化CXL内存性能

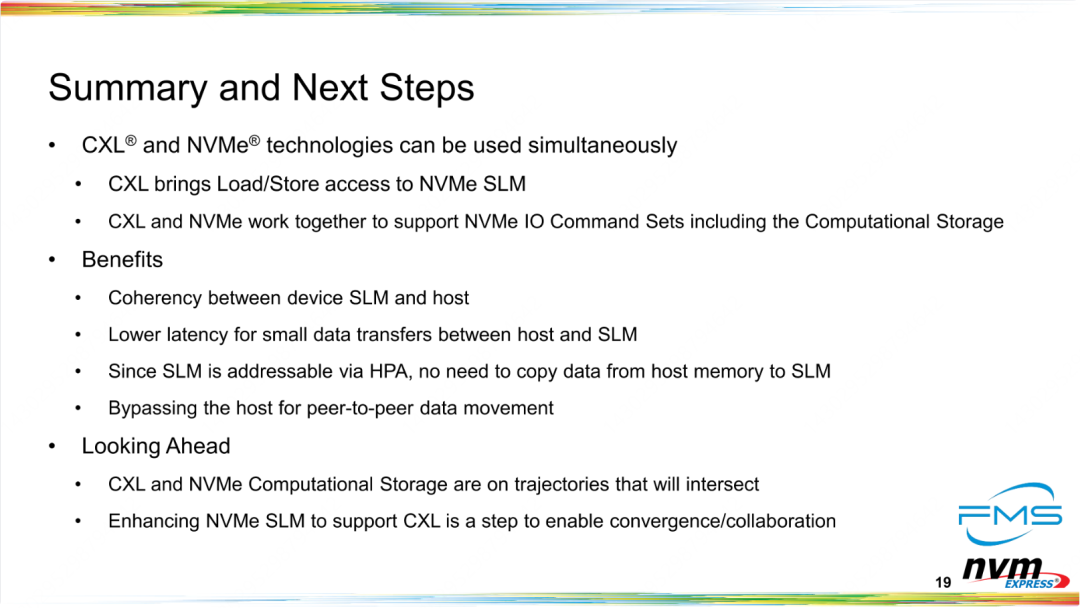

小结

• CXL® 和 NVMe® 技术可以同时使用
  • CXL 提供对 NVMe SLM 的加载/存储访问
  • CXL 和 NVMe 协同工作，支持 NVMe I/O 命令集，包括计算存储命令集

优势：

• 设备 SLM 和主机之间的一致性
• 小数据传输时，主机与 SLM 之间的延迟较低
• 由于 SLM 可通过 HPA 寻址，无需将数据从主机内存复制到 SLM
• 绕过主机进行对等数据移动

展望：

• CXL 和 NVMe 计算存储正朝着交汇的轨迹发展
• 增强 NVMe SLM 以支持 CXL 是推动融合/协作的关键步骤
