2021电赛C题解析 | 大连理工的小哥哥们教你拿国一

作者头像
MCU起航
发布于 2022-01-25 11:46:38
发布于 2022-01-25 11:46:38
1.5K0
举报
文章被收录于专栏:单片机爱好者单片机爱好者

“养兵千日,用兵一时”

辛苦备战几百个日夜

只为这“四天三夜”的全力以赴

拿到赛题后该如何分析?

硬件部分如何设计?

软件编写思路是?

如何搭建电路?

单片机该怎么选?

怎样分工效率最高?

每一个问题

都需要最佳解决方案

才能获得好成绩

✦ 特别感谢:

大连理工大学机电创新学院: 曲德健、陈震霆、郝智贤

指导老师:李胜铭

解题思路

硬件设计思路

通过题目可知,C题是一个典型的DC-DC变换系统,其主要实现功能为:输出电压稳定,能够自动切换模式,最大功率点追踪,在这些功能基础上,题目还要求了一个较高的效率指标。

首先看功能实现。在基本要求部分要求电路能够实现稳定输出30V电压,并且能在输入电压,负载变化的情况下保持稳定。从题目的要求中可知,储能元件是4节18650锂电池串联组成的,按照额定电压计算为14.8V,因此,想要输出30V必须要有一个升压电路,所以最后一级可以定下是一个电压稳定精度高的boost。

再看模式自动切换。题目要求的模式I和模式II,是在不同的负载以及输入条件下自动调整时给电池充电还是从电池放电。所以,模式自动切换的实现只取决于三端口的功率分配情况,如果输入端口输入功率大于输出功率则工作在模式I,反之输入端口输入功率小于输出功率工作在模式II。所以现在最重要的就是输入端口额电压变换。

从要求可以看到Us变化范围是25V-55V,如果能实现最大功率点追踪,则输入电压UI变化范围为12.5V-27.5V,输入端口电压变换后与电池连接,那么变换输出电压范围就被限制在了14.8V-17V左右,这就决定了输入端口的电压变换时一个升降压电路,那么此部分电路使用buck-boost全桥进行电压变换。最大功率点追踪就是检测输入功率并进行调整,是软件部分的任务。

软件编写思路

▲程序流程图

首先使用mppt扰动观察算法,通过ADC进行采集输入电压和电流, 然后对采下的数据进行FFT计算,滤去采集到的高频信号,从而根据采集得到电压及电流计算出功率。依据功率计算得到功率对电压的导数,然后依据mppt算法,改变互补PWM的占空比,从而实现最大功率点的追踪。

备战电赛

备战电赛的关键在于准备。

在赛前,我们要做好充分的准备,有足够多的模块,学习相关的理论知识、电路基础、模电、数电,还要熟悉单片机、程序设计、各种仪器的使用方法,以及如何去调试电路。

一定要做往期真题,而且要实地去把各种系统都搭建出来,尽可能地实现题目要求的各项指标,得到更多的分数。注意,一定要每个都做。

撰写报告时要介绍软件、硬件这几个部分,最后要强调数据是电路跑完之后的结果,并分享电路实际电路图以及PCB的画法。

三人要分工明确,每个人有各自的事情。在开始比赛时,进行好方案设计之后就要分好各自的任务,多路同时开工,防止最后拖垮了进度。当初期准备充足时,遇到突发情况就不会慌,前期要准备好充足的替换器件和替代方案。

本文参与 腾讯云自媒体同步曝光计划,分享自微信公众号。
原始发表:2022-01-05,如有侵权请联系 cloudcommunity@tencent.com 删除

本文分享自 单片机爱好者 微信公众号,前往查看

如有侵权,请联系 cloudcommunity@tencent.com 删除。

本文参与 腾讯云自媒体同步曝光计划  ,欢迎热爱写作的你一起参与!

评论
登录后参与评论
暂无评论
推荐阅读
编辑精选文章
换一批
光伏组件IV测试系统
光伏发电是新能源开发利用的代表。从光伏发电提供动力源的阶段,延伸到新能源动能的使用端链条,中国相关企业已经位于世界第一梯队。光伏IV曲线测试是分析光伏组件发电性能的重要依据。组件出厂时需要进行IV曲线测试,以确定组件的电性能是否正常和功率大小。另外光伏电站中出现光伏组件发电性能问题的电站占总电站数量的比例至少在10%以上,所以对阵列安装后进行IV曲线测试也是非常有必要的。
SHOUT
2023/01/11
2.2K0
MOS管功率放大器电路图与原理图文及其解析[通俗易懂]
本文介绍MOS管功率放大器电路图,先来看看放大器电路的分类,按功率放大器电路中晶体管导通时间的不同可分:甲类功率放大器电路、乙类功率放大器电路和丙类功率放大器电路。
全栈程序员站长
2022/09/07
5K0
MOS管功率放大器电路图与原理图文及其解析[通俗易懂]
6-8.4V升9V 12V升24V 1A-2A内置MOS升压芯片DC-DC
内置MOS管升压芯片是将较低的电压转换为较高的电压的电子元件,通常用于电源电路中。其中,6-8.4V升9V、12V升24V和1A-2A等规格的内置MOS升压芯片DC-DC是常见的型号,被广泛应用于各种电子设备中。
泛海微电
2023/11/27
2980
长篇好文,手机电池充电、放电架构与工作流程讲解
电池充放电电路是手机中最关键的电路之一,是手机一切功能的源头,如果该电路出现问题会使得整个手机工作不稳定, 甚至无法开机。手机的电是从电池来的,电池电压经过电源管理IC后,输出到各个负载,这个电源管理芯片叫做PMIC,Power Management IC ,比如下图所示,电池的电经过PMIC后转换为一个叫做system的电,这就是手机的主电源,这个电源有的平台叫Vsys,有的平台叫VPH_PWR,总之万事万物都是想通的,不管叫什么电,手机来其他模块的电都是从这路电转换而来的,高端手机里有上百路电源,低端手机也有林林总总六七十路电源,都是从Vsys来的。
工程师看海
2022/06/23
1.4K0
长篇好文,手机电池充电、放电架构与工作流程讲解
零散学习笔记(一)—-单相逆变电路设计
这几天帮别人设计然后画一个电路图,只设计电路图,没有具体实现功能。这题是一道电赛题,大家都知道设计一个电路简单,但是要具体实现功能可不是那么简单的。而本文章是最简单的一部分—电路部分,不涉及程序部分和调试。
全栈程序员站长
2022/06/27
2.6K0
零散学习笔记(一)—-单相逆变电路设计
新能源汽车的充电
内容包括新能源汽车的电池包介绍,铅酸电池如何在化学能与电能间转换,充电设备概述,结合电路详述新能源汽车的交流与直流充电等。持续更新,原创不易!
爱上电路设计
2023/09/06
1.1K0
新能源汽车的充电
最全电源电路图详解
用电路元件符号表示电路连接的图,叫电路图。电路图是人们为研究、工程规划的需要,用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图,可以得知组件间的工作原理,为分析性能、安装电子、电器产品提供规划方案。
MCU起航
2022/05/16
1.4K0
最全电源电路图详解
道高一尺魔高一丈,DCDC和LDO谁更强?
我们制作的数字电路一般都需要一个稳定的直流电源才能工作,获得直流电源主要通过两种途径:(1)从220V市电经过变换得到低压直流;(2)从电池经过稳压电路获取。
用户2366192
2021/05/31
7940
锂电池升压IC_锂电池充电升压芯片
锂电池常规的供电电压范围是3V-4.2V之间,标称电压是3.7V。锂电池具有宽供电电压范围,需要进行降压或者升压到固定电压值,进行恒压输出,同时根据输出功率的不同,(输出功率=输出电压乘以输出电流)。不同的输出电流大小,合适很佳的芯片电路也是不同。
泛海微电
2023/04/17
5810
模电基础知识点小结[通俗易懂]
除输出极性不同之外,反向求和电路基本没有共模输入,输出精度高; 但是同向求和电路有共模输入,输出精度必然受共模输入影响; 所以,同样运放,同向求和电路输出精度低于反向求和电路。 同时在运放电路中,同相求和电路的输入阻抗高,对前面电路的影响小。
全栈程序员站长
2022/08/31
4.1K0
模电基础知识点小结[通俗易懂]
飞思卡尔恒功率无线充电(上)
无线充电接收采用串联谐振,接收线圈串联谐振电容可以有效提高接收电路输出功率。下图为接收整流电路。
狂人V
2020/06/29
2K0
嵌入式基础概念扫盲(1)
但作为一个怀着浓烈好奇心的门外汉,还是想一窥其中精彩,虽然并无任何捷径可走,但仍然有一些路标可以指引方向,至少不会绕太多弯路,浪费掉宝贵时间
franket
2021/09/15
9160
跟着高手学!DIY无刷电机控制器:画板、打样、焊接、调...
很早之前就想做一款无刷电机控制器,但忙于工作一直没有弄。最近有点时间画板、打样、焊接、调试,总算顺利的转起来了。不过,期间也遇到了很多问题,上网查资料,自己量波形,前前后后搞了差不多将近一个月(中间又出差一周),总算搞得差不多了,特意写个总结。
MCU起航
2020/08/21
2.4K0
跟着高手学!DIY无刷电机控制器:画板、打样、焊接、调...
电赛校赛-三相逆变电源设计(模拟部分)「建议收藏」
因为疫情问题,我们学校的这次电赛的校赛只能线上进行了,我是负责测量部分,所以其实压力相对小一点,为了统一评分,只能使用proteus8.6,我也是无奈,又捡起来了很多年不用的C51 OR C52,其实还行吧,没考电压测量,在我之前仿真测试时候,测试了MSP430的ADC,但是在我们下板成功调试的demo板中的测频测幅程序,发现可能是进不去ADC的中断,莫名其妙。
全栈程序员站长
2022/08/12
1.4K0
电赛校赛-三相逆变电源设计(模拟部分)「建议收藏」
图解经典电路之OCL差分功放​​​​
最近不少知友加关注并私信我一些硬件相关的问题,但是由于我平时工作忙实在没有时间去认真回复每个朋友的私信,并且也不是几句话就能解释清楚的。所以为了感谢这些朋友的支持,我决定抽空做几期图解电路图系列文章,来详细讲解一些经典的电路,跟大家一起进步。另外,虽然我已经转做软件了,但是对硬件的爱丝毫不会减少,请大家放心。朋友们有什么经典电路想了解也可以私信我,如果感兴趣的人比较多的话,我也会挤时间单独出一期文章来讲解。你们的支持是我前进的动力,一起加油。刚把得。(写到最后,都要呼吸困难了,求赞,求安慰。))
用户5759494
2019/07/04
2.1K1
锂电池升压IC_锂电池充电升压芯片
锂电池常规的供电电压范围是3V-4.2V之间,标称电压是3.7V。锂电池具有宽供电电压范围,需要进行降压或者升压到固定电压值,进行恒压输出,同时根据输出功率的不同,(输出功率=输出电压乘以输出电流)。不同的输出电流大小,合适很佳的芯片电路也是不同。
全栈程序员站长
2022/11/10
1.8K0
锂电池升压IC_锂电池充电升压芯片
1.1音响系统放大器设计
其工作原理如下:当语音信号由话筒输出后,进入语音放大器放大并传入电子混响器产生混响效果。混响后的信号连同磁带放音机产生的信号一同进入混合前置放大器,并进行放大。放大后的信号进入音调控制器,然后进入功率放大器进行功率放大后,由扬声器输出声音。晶体管放大器具有细腻动人的音色、较低的失真、较宽的频响及动态范围等特点,因此本设计采用晶体管件设计放大器。还可以配合来自声源特别是数码声源的音质而设计和使用。它不会使声音降级。此外它还具有效率高,电力损失小等优点。
全栈程序员站长
2022/08/24
1.2K0
1.1音响系统放大器设计
极客DIY开源方案分享——数字幅频均衡功率放大器设计(实用的嵌入式电子设计作品软硬件综合实践)
        很久前做的一个数字幅频均衡功率放大器,记着好像是一道电赛的题目, 这个设计中硬件部分较多,好多年前做的设计了,翻看了当时做的报告,做的还是有些粗糙的,现在将本报告分享出来,有需要做类似的设计可参照。
Winter_world
2022/09/01
7250
极客DIY开源方案分享——数字幅频均衡功率放大器设计(实用的嵌入式电子设计作品软硬件综合实践)
机房建设标准及专业术语解释
描述:其实一般中小型公司由于人力财力的有限,常常只满足了等保基础的要求即可;但是在实际情况中我们需要对以下几个方面进行规定;
全栈工程师修炼指南
2020/10/23
1.6K0
机房建设标准及专业术语解释

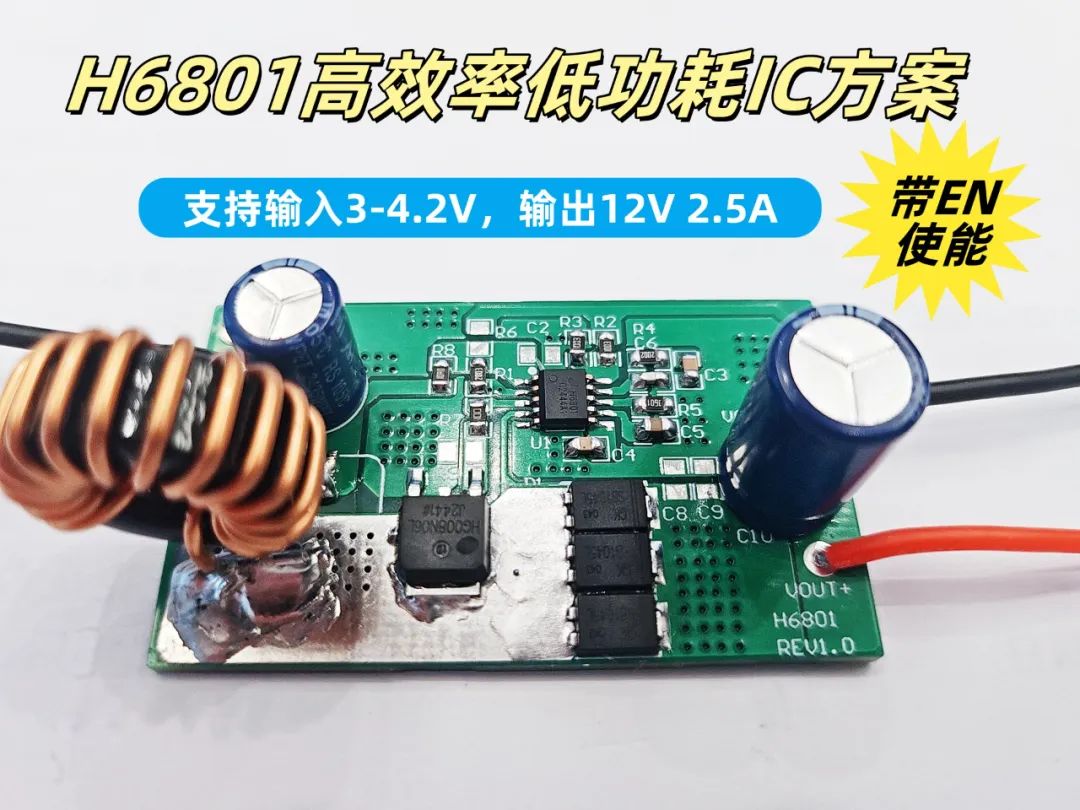

惠海H6801 升压恒压芯片 单节锂电池2.7V 3.7 4.2V 升压12V 2.5A EN使能 低功耗
