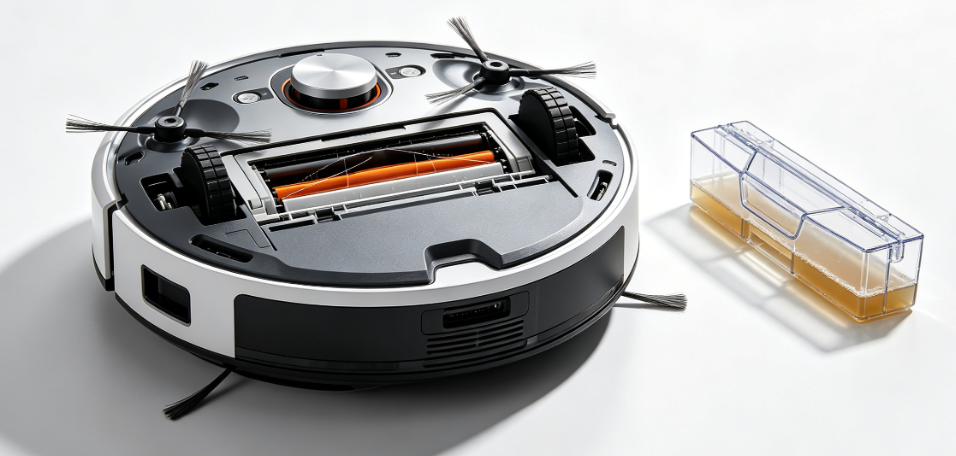

这是一个典型的"移动式污水收集+定点排放"需求，核心矛盾是：同一个箱体，既要能进水，又要能主动排水，还要在移动过程中不泄漏。

PART 01

主流商用不用"气压吸放"

污水进入水箱的过程，靠的不是负压吸入，而是泵的主动抽吸或重力。

常见误解：
污水箱 = 密封压力容器，靠正负压切换工作

实际情况：
污水箱 = 开放式/半开放式储液容器
污水的进出，靠泵的机械做功，不靠箱体本身变压

PART 02

污水进入水箱的实际方式

方式 A：蠕动泵/离心泵主动抽吸（最主流）

马桶清洁区域的污水
 ↓
泵的入口端产生局部负压（泵腔内）
 ↓
污水被抽入泵腔，再压入污水箱
 ↓
污水箱本身处于常压，顶部有通气孔

关键点：负压只存在于泵腔内部，不是整个水箱减压。水箱顶部有通气孔（带过滤/防臭处理），始终与大气连通，箱体不承压。

方式 B：重力 + 导流（简单场景）

清洁区域高于污水箱
 ↓
污水沿导管自然流入
 ↓
水箱顶部通气，无压差问题

PART 03

污水排出的实际方式

排出同样靠泵，不靠箱体加压：

污水箱（常压，顶部通气）
 ↓
排污泵入口接水箱底部
 ↓
泵运转，将污水从箱底抽出，压入排污管道
 ↓
排污管道接地漏/市政排水

整个过程，水箱本身始终是常压容器，不存在"先减压再增压"的切换。

PART 04

"负压吸入+增压排出"方案用在哪里

这种方案叫真空污水系统，常见于：

应用场景	说明
飞机/高铁卫生间	空间受限，无法靠重力排水
船舶污水处理	需要逆重力方向输送
医院负压吸引系统	需要精确控制吸力
部分高端商业建筑	集中式真空排污主管道

这类系统如何解决密封和单向阀问题？

核心设计：
1. 箱体本身是耐压密封容器（壁厚更大，法兰密封）
2. 进水口和出水口分开，各自独立
3. 单向阀不承受反向压差——靠时序控制阀门开关

具体时序：

阶段一：吸入
 出水阀 → 关闭（机械截止阀，非单向阀）
 进水阀 → 打开
 真空泵 → 对箱体抽真空
 污水 → 被负压吸入箱体
 进水阀 → 关闭

阶段二：排出
 进水阀 → 关闭（已关）
 加压泵/压缩空气 → 对箱体加压
 出水阀 → 打开
 污水 → 被正压压出
 出水阀 → 关闭

关键：用的是主动控制的截止阀（电磁阀/气动阀），不是被动的单向阀。单向阀只用在辅助防回流位置，不承担主密封功能。

PART 05

单向阀的实际定位

单向阀不适合承受持续反向压力

阀门类型	适用场景	不适用场景
单向阀（止回阀）	防止流体偶发倒流	承受持续高反向压差
电磁截止阀	主动控制通断，双向密封	需要快速响应的精密场合（成本高）
气动球阀	大流量、高压差场合	微型设备（体积大）
隔膜阀	腐蚀性流体	高压场合

在清洁机器人污水系统中，单向阀的正确用法：

装在排污管道末端，防止地漏气体/污水偶发倒灌
不承受持续压差，只应对偶发的管道压力波动
反向压差通常 <0.05MPa，普通单向阀完全够用

PART 06

结论

┌──────────────────────────────────────────────────┐
│ 核心逻辑梳理 │
├──────────────────────────────────────────────────┤
│ │
│ 主流清洁机器人污水系统： │
│ 水箱 = 常压容器，顶部通气 │
│ 进出水 = 靠泵的机械做功，不靠箱体变压 │
│ 单向阀 = 辅助防回流，不承受持续压差 │
│ │
│ 真空污水系统（飞机/船舶）： │
│ 水箱 = 耐压密封容器 │
│ 进出水 = 靠真空/加压切换 │
│ 阀门 = 主动截止阀（电磁/气动），不用单向阀做主密封│
│ │
└──────────────────────────────────────────────────┘

清洁机器人如果要用真空方案，成本和复杂度会大幅上升，通常只在需要逆重力输送污水的特殊安装场景下才值得考虑，大多数商场卫生间有地漏，直接泵压排水是最优解。
