SmartMediaKit 在检测机器人中的视频链路重构：从播放(RTSP)到二次水印编码再推流(RTSP|RTMP)

​ 📘 摘要

在市政管网、工业巡检与地下管廊检测等场景中，视频链路已不再只是“可视化工具”，而是智能系统的神经主干。高温、高湿、长距离、无信号的封闭管道，对视频传输的稳定性、实时性和可扩展性提出了极高要求。过去，单一录像或串流方案往往难以兼顾低延迟与数据复用，成为“智能检测”落地的瓶颈。

大牛直播SDK（SmartMediaKit）以其全自研的跨平台音视频内核，为检测机器人提供了一条从“感知端”到“协同端”的完整链路。通过 Android 端 RTSP 播放器模块及 YUV 数据回调机制，系统可在实时播放的同时进行 动态水印叠加、录像存档、二次编码以及轻量级 RTSP 服务再发布。 这种架构让视频数据具备了复用性与可演化性——既能被本地算法使用，又能同步上传至云端平台，实现“边看边算、边传边控”的闭环。

从本质上看，这是一场视频底座的技术重构： 它让机器人拥有了具备延迟可控、结构开放、接口统一的“视觉神经系统”， 为工业检测的智能化、网络化与协同化提供了坚实基础。

一、行业痛点：从“能看见”到“能回传”

在传统的管道检测体系中，“可视化”长期停留在单点环节——摄像头负责采集，终端负责显示，而数据流往往止步于屏幕。然而，随着检测任务对实时远程协同、智能分析与系统闭环的需求不断增长，视频链路的短板开始暴露出来。

1️⃣ 传输距离与稳定性的矛盾

模拟方案虽低延迟，却受线缆衰减和信号噪声制约；数字方案虽高清，却常因多层协议叠加导致传输延时与画面抖动。在长距离、复杂管网环境中，信号的“可达”与“可用”始终难以兼得。

2️⃣ 多任务耦合导致系统割裂

传统检测机器人的视频回传、录像、推流、控制往往由不同模块独立实现。这意味着时钟系统各自为政，延迟无法统一，录像与预览不同步、控制反馈滞后等问题频繁出现。系统架构的复杂性不仅增加了维护成本，也让扩展性和复用性几乎为零。

3️⃣ 数据回放与调度的封闭性

许多设备仍依赖自定义封装或离线文件形式存储视频数据，录像文件缺乏标准化索引与协议兼容，无法被调度平台或云端算法实时调用。这让检测数据“沉睡”在设备中，无法真正进入智能化流通体系。

这些问题的根源，不在于编码或带宽，而在于缺乏一个高实时性、可编排、跨协议的视频处理底座。一个能够让“画面”不仅被看见，更能被使用、被分析、被再传递的底层系统。这，正是大牛直播SDK（SmartMediaKit）切入并重构的关键方向。

二、技术核心：Android端 RTSP 播放器 + YUV 回调链

在现代检测机器人中，视频链路的核心不只是“播放画面”， 而是如何在多任务环境下实现实时解码、帧级操作与数据再利用。 大牛直播SDK（SmartMediaKit）在 Android 平台的实现，正是围绕这一目标构建的。

▶ 模块化视频链结构

内部视频数据流可以抽象为三层：

1️⃣ 感知采集层 摄像头采集视频后经 H.264 / H.265 编码，通过内部 RTSP 服务推送至系统主控。 这一层侧重稳定传输与带宽利用，是系统的“前端感知”。

2️⃣ 播放解码层 主控端或 Android 终端通过大牛直播SDK 的 RTSP 播放器模块接入实时流。 SDK 内核以全自研内核实现全链路处理，保证了在嵌入式或定制系统中的可裁剪性与一致性。

3️⃣ 数据回调与复用层 SDK 解码完成后，提供标准化的 YUV 数据回调接口：

private static class I420ExternalRender implements NTExternalRender {
	// public static final int NT_FRAME_FORMAT_RGBA = 1;
	// public static final int NT_FRAME_FORMAT_ABGR = 2;
	// public static final int NT_FRAME_FORMAT_I420 = 3;
	private WeakReference<LibPublisherWrapper> publisher_;
	private ArrayList<WeakReference<LibPublisherWrapper> > publisher_list_;

	private int width_;
	private int height_;

	private int y_row_bytes_;
	private int u_row_bytes_;
	private int v_row_bytes_;

	private ByteBuffer y_buffer_;
	private ByteBuffer u_buffer_;
	private ByteBuffer v_buffer_;

	public I420ExternalRender(LibPublisherWrapper publisher) {
		if (publisher != null)
			publisher_ = new WeakReference<>(publisher);
	}

	public I420ExternalRender(LibPublisherWrapper[] publisher_list) {
		if (publisher_list != null && publisher_list.length > 0) {
			for (LibPublisherWrapper i : publisher_list) {
				if (i != null) {
					if (null == publisher_list_)
						publisher_list_ = new ArrayList<>();

					publisher_list_.add(new WeakReference<>(i));
				}
			}
		}
	}

	private final List<LibPublisherWrapper> get_publisher_list() {
		if (null == publisher_list_ || publisher_list_.isEmpty())
			return null;

		ArrayList<LibPublisherWrapper> list = new ArrayList<>(publisher_list_.size());
		for (WeakReference<LibPublisherWrapper> i : publisher_list_) {
			if (i != null) {
				LibPublisherWrapper o = i.get();
				if (o != null && !o.empty())
					list.add(o);
			}
		}

		return list;
	}

	@Override
	public int getNTFrameFormat() {
		Log.i(TAG, "I420ExternalRender::getNTFrameFormat return "
				+ NT_FRAME_FORMAT_I420);
		return NT_FRAME_FORMAT_I420;
	}

	private static int align(int d, int a) { return (d + (a - 1)) & ~(a - 1); }

	@Override
	public void onNTFrameSizeChanged(int width, int height) {
		width_ = width;
		height_ = height;

		y_row_bytes_ = width;
		u_row_bytes_ = (width+1)/2;
		v_row_bytes_ = (width+1)/2;

		y_buffer_ = ByteBuffer.allocateDirect(y_row_bytes_*height_);
		u_buffer_ = ByteBuffer.allocateDirect(u_row_bytes_*((height_ + 1) / 2));
		v_buffer_ = ByteBuffer.allocateDirect(v_row_bytes_*((height_ + 1) / 2));

		Log.i(TAG, "I420ExternalRender::onNTFrameSizeChanged width_="
				+ width_ + " height_=" + height_ + " y_row_bytes_="
				+ y_row_bytes_ + " u_row_bytes_=" + u_row_bytes_
				+ " v_row_bytes_=" + v_row_bytes_);
	}

	@Override
	public ByteBuffer getNTPlaneByteBuffer(int index) {
		switch (index) {
			case 0:
				return y_buffer_;
			case 1:
				return u_buffer_;
			case 2:
				return v_buffer_;
			default:
				Log.e(TAG, "I420ExternalRender::getNTPlaneByteBuffer index error:" + index);
				return null;
		}
	}

	@Override
	public int getNTPlanePerRowBytes(int index) {
		switch (index) {
			case 0:
				return y_row_bytes_;
			case 1:
				return u_row_bytes_;
			case 2:
				return v_row_bytes_;
			default:
				Log.e(TAG, "I420ExternalRender::getNTPlanePerRowBytes index error:" + index);
				return 0;
		}
	}

	public void onNTRenderFrame(int width, int height, long timestamp)
	{
		if (null == y_buffer_ || null == u_buffer_ || null == v_buffer_)
			return;

		Log.i(TAG, "I420ExternalRender::onNTRenderFrame " + width + "*" + height + ", t:" + timestamp);


		y_buffer_.rewind();
		u_buffer_.rewind();
		v_buffer_.rewind();

		List<LibPublisherWrapper> publisher_list = get_publisher_list();
		if (null == publisher_list || publisher_list.isEmpty())
			return;

		for (LibPublisherWrapper i : publisher_list) {
			i.PostLayerImageI420ByteBuffer(0, 0, 0,
					y_buffer_, 0, y_row_bytes_,
					u_buffer_, 0, u_row_bytes_,
					v_buffer_, 0, v_row_bytes_,
					width_, height_, 0, 0,
					0,0, 0,0);
		}
	}
}

通过该接口，开发者可直接在内存中获取逐帧图像数据，无需额外解码或拷贝，即可实现多种高阶功能：

• 动态叠加企业 Logo / 时间戳 / 检测编号等水印信息；
• 二次编码生成 MP4录像文件，支持断点续录与边录边传；
• 将处理后的视频流通过轻量级 RTSP 服务再发布，供上位机或远程监控系统实时接入。

▶ 自研内核的技术价值

这一整条“解码—操作—再分发”的链路，完全基于大牛直播SDK自研内核构建。 无第三方依赖意味着：

• 启动更快、延迟更低（平均首帧 < 200ms）；
• 模块可独立裁剪与集成；
• 在弱网、嵌入式环境中仍可保持时钟精准与数据连续性。

这种设计，使视频流不再只是显示结果，而成为可计算、可协作、可再利用的数据对象， 为后续的动态录制、AI检测、云端推流等功能奠定了统一基础。

三、延迟控制：毫秒级画面的背后

在工业检测机器人中，延迟不仅取决于解码与渲染，而是贯穿整个视频数据链路—— 从播放端解码输出，到业务层处理，再到推送端二次编码与再发布。 大牛直播SDK（SmartMediaKit）在 Android 端的实现，正是一个典型的全链路低延迟架构样本。

1️⃣ 播放端：RTSP 解码与 YUV 回调

机器人前端摄像头通过内部 RTSP 服务输出实时码流。 在终端侧（Android 控制端），SmartPlayer 组件基于大牛直播SDK 的 RTSP 播放模块进行接入、解码，并在解码后回调出原始的 YUV 帧数据：

在这一回调中，每一帧都携带完整时间戳（ptsMs），为后续编码、录制与推流提供统一时钟基准。 这也是延迟控制的起点：在播放端即获取原始帧与精准时间线。

2️⃣ 中间层：水印叠加与数据转投递

在 demo 中，播放器回调的 YUV 数据会交由业务层进行轻量级图像处理。 常见操作包括：

• 叠加设备编号、时间戳、水印 Logo；
• 局部标注（如检测点框选）。

这部分逻辑通常运行于回调线程或 LayerPostThread 线程中，完成叠加后，处理好的 YUV 帧通过 LibPublisherWrapper 的接口，调用推送端（SmartPublisherJniV2）的编码入口：这一步将播放端的输出转化为推送端的原始输入，既不走文件缓存，也不经中间缓冲区，从而实现“帧级直通”。

3️⃣ 推送端：再编码与录像/再发布

推送端收到帧数据后，通过 JNI 调用进入 SmartPublisherJniV2 的底层模块， 由其统一调度录像（MP4/FLV）与轻量级 RTSP/RTMP/HTTP-FLV 再发布流程：publisher.startRecorder(); publisher.startRtspService();

此时的延迟主要取决于编码方式与 GOP 策略。通过统一的时间戳管理，录像文件、推流画面与原始播放流完全对齐。无论是边录边传、断点续录还是上位机实时拉流，都能保持毫秒级时序一致。

📊 结果：从播放到再发布，延迟可控

通过这套架构，视频流从解码输出到再编码发布的全过程，在 Android SoC 平台上可稳定控制在 百毫秒级内。这种“回调即复用”的设计，让检测机器人不仅能看见现场，还能即时存档、即时回传、即时共享。

从技术实现上看，这已不再是简单的“播放链路”，而是一套具备时钟自洽、任务解耦、延迟可控的视频数据总线，真正让视觉成为机器人系统的“即时神经反射”。

四、模块化设计：一套 SDK，多重用途

在检测机器人系统中，视频不仅是一条单向通路，而是一个需要被采集、分析、再利用的闭环数据流。 SmartMediaKit 的设计哲学，正是通过 “可插拔模块 + 统一内核” 的方式，把这一闭环变得灵活、高效且可复用。

整个 SDK 以统一的媒体内核为中心，围绕视频数据的输入、处理、输出三个阶段，形成了可自由组合的功能单元：

▶ 模块协同的核心逻辑

在实际工程中，这些模块通过 标准化数据接口与统一时钟系统 紧密协作：

1️⃣ 播放器模块（SmartPlayer）从 RTSP 拉流并解码； 2️⃣ 解码后帧通过 YUV 回调直接送入推送端接口（LibPublisherWrapper）； 3️⃣ 推送端（SmartPublisher）负责二次编码与录像，再可选开启 RTSP/RTMP 再发布； 4️⃣ 整个过程共享同一时间戳体系，录像、推流与播放保持帧级同步。

这种“单内核多节点”的架构，使得 SmartMediaKit 可以在同一套 SDK 中：

• 同时完成 实时监控 + 本地录像 + 远程转发；
• 在不同项目中灵活复用（例如：检测机器人、工业巡检终端、无人机控制台、远程诊断系统）；
• 在不改底层代码的情况下，实现差异化定制（如切换为 HTTPS-FLV、WSS-FLV 或 WebRTC Bridge）。

▶ 设计哲学：一次集成，多场景演化

对开发者而言，SmartMediaKit 不仅仅是“播放端 + 推送端”的组合， 而是一种 以视频为核心的实时数据管线（Real-Time Media Pipeline）。

它让系统拥有三种能力：

• 可看：低延迟、高稳定的实时画面；
• 可用：YUV 数据可供 AI/水印/再编码复用；
• 可传：轻量 RTSP/RTMP/FLV 服务可随时转发。

这种模块化结构，让检测终端真正具备“感知—处理—协同”的闭环能力。 无论部署在地下管网、工业管廊还是低空设备上， 它都能以同一套 SDK，支撑多场景、多链路的实时可视系统。

五、典型应用流程示例

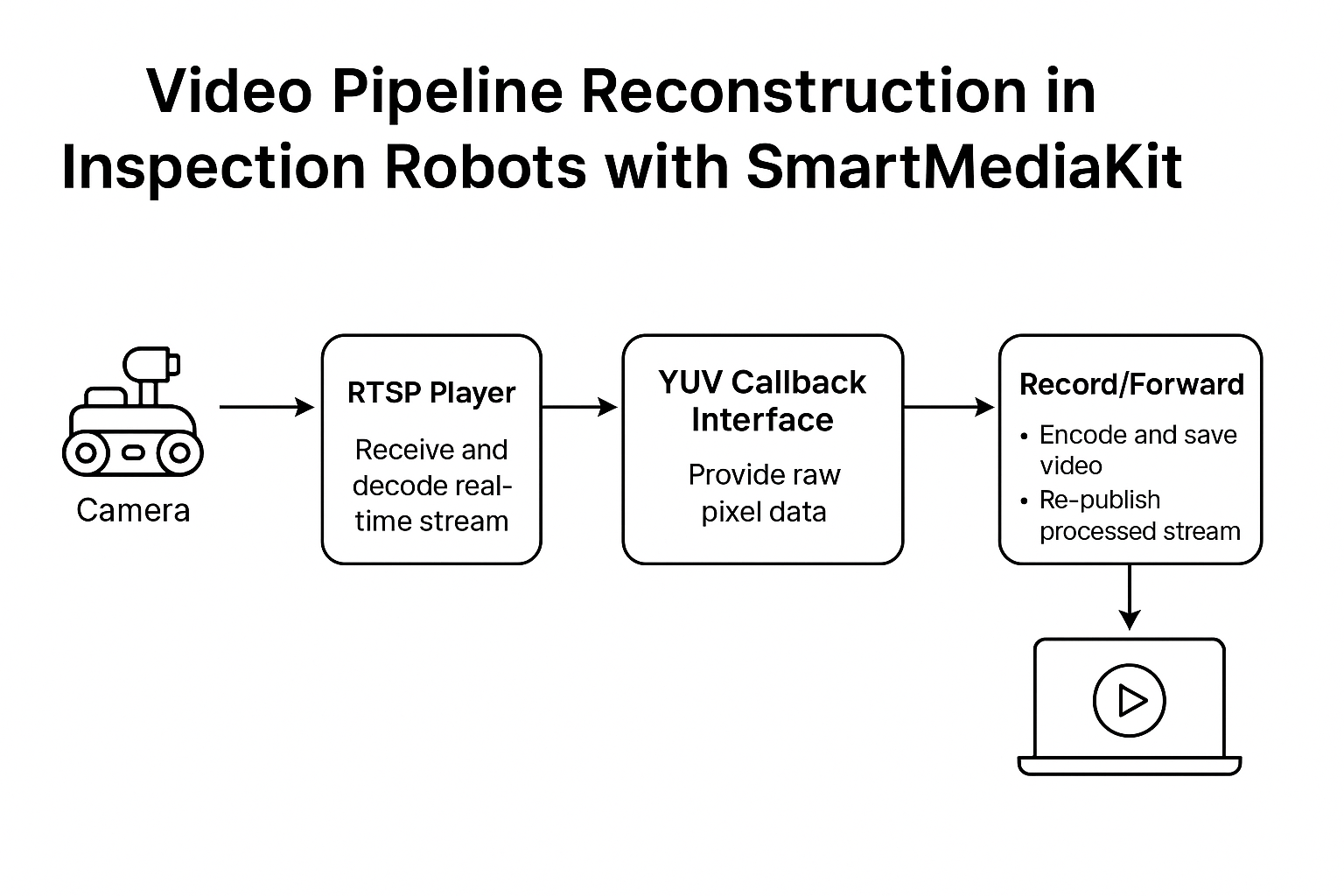

在实际的检测机器人系统中，视频链路不仅要做到“低延迟”，更要实现“可复用”。 在大牛直播SDK（SmartMediaKit）架构下，视频帧从解码、处理到再发布的全过程被完整抽象为一个统一管线： SmartPlayer → LibPublisherWrapper → SmartPublisherJniV2 → 录像/推流模块。

这一链路可视为一次完整的“视频生命周期”，贯穿了感知、加工、再利用三个阶段。

▶ Step 1：SmartPlayer —— 视觉采集与解码

检测机器人前端摄像头通过 RTSP 输出实时视频流，终端端（主控设备或 Android 平台）使用 SmartPlayer 模块拉流、解码。

播放端采用自研 RTSP 协议解析器与解码器，在极端网络条件下仍能保持稳定时序。每一帧视频在解码完成后，会通过 JNI 层回调出 原始 YUV 数据 与对应时间戳：

这一机制让上层应用获得对视频帧的“直接访问权”，不再局限于播放器内部渲染，从而为后续的业务加工、录像与再发布提供可能。

▶ Step 2：LibPublisherWrapper —— 帧级中转与轻量处理

在你的 demo 架构中，LibPublisherWrapper 扮演了桥梁角色：它负责接收播放端的回调帧，并将其作为编码前的输入帧，投递给推送端。在投递之前，可插入定制化的业务逻辑，例如：

• 在 Y 平面直接绘制时间戳或企业 Logo；
• 叠加检测编号或现场参数；
• 对画面区域进行简单遮罩或标注。

该阶段通常运行在单独的回调线程或 LayerPostThread 中，处理耗时控制在 5ms 以内，不阻塞解码主线程。

▶ Step 3：SmartPublisherJniV2 —— 再编码与多路输出

经过 LibPublisherWrapper 投递的 YUV 帧会被送入 SmartPublisherJniV2，在底层进行统一调度与再编码。编码器支持 H.264/H.265 硬件加速，可选 FLV/MP4 封装，同时提供多路输出能力：

• 录像输出：边录边传，支持断点续录；
• 实时再发布：轻量级 RTSP/RTMP/HTTP-FLV 服务可立即开放访问。

▶ 系统数据流文字示意

┌────────────┐
│ 摄像头模块 │  →  H.264/H.265 编码流
└────┬───────┘
     │
     ▼
┌──────────────┐
│ SmartPlayer  │ ← RTSP 拉流 + 解码
│  ↳ SmartPlayerSetExternalRender(...) │
└────┬──────────┘
     │ YUV + Timestamp
     ▼
┌────────────────────┐
│ LibPublisherWrapper │ ← 帧级处理 / 水印叠加
│  ↳ PostLayerImageI420ByteBuffer(...) │
└────┬────────────────┘
     │ 原始帧投递
     ▼
┌────────────────────┐
│ SmartPublisherJniV2 │ ← 再编码 + 封装 + 推流
│  ↳ Recorder / RTSP / RTMP / FLV │
└────┬────────────────┘
     │ 多路输出
     ▼
┌──────────────┬──────────────┐
│ 本地录像存档 │   云端实时监控 │
└──────────────┴──────────────┘

▶ 工程总结

在这条链路中，每一个环节都可以被启用或裁剪：

• 如果只需本地录像，可停用 RTSP 服务模块；
• 如果仅做云端推流，可跳过本地存档；
• 如果接入 AI 检测算法，可在 YUV 回调阶段直接送入模型输入端。

这种灵活的模块编排方式，使 SmartMediaKit 成为真正意义上的“多态视频引擎”：同一套代码，可支撑检测机器人、无人机巡检、工业远程协作、安防监控、低空经济等多种场景。

六、行业意义：智能检测的“视觉基建”

在智能检测系统中，机械结构与传感器的升级只是“感知”的起点，真正决定系统智能化水平的，是视频链路的实时性与可编排性。当视频流做到低延迟、可复用、可再分发，机器人就从执行工具变成具备视觉认知与协同能力的节点。

市政管网检测： 在复杂的地下环境中，SmartMediaKit 的 RTSP/RTMP 模块让检测画面实时回传，上位机指令可即时生效，现场与控制端实现“所见即响应”的协作闭环。

工业巡检与能源管廊： 通过 YUV 回调接口，画面帧可直接输入 AI 模型，实时识别裂纹、渗漏、温度异常等特征，并即时触发告警与任务派发，让巡检从“看见问题”变成“自动发现问题”。

应急救援与复杂地形作业： 在灾害、隧道或塌方等极端场景中，轻量级 RTSP/HTTP-FLV 服务可在设备端秒级启动，实时将前线画面传至指挥中心，为决策提供高可靠的“第二视角”。

大牛直播SDK（SmartMediaKit）不只是一个播放或推流组件，而是视觉通信的基础设施——让视频流像数据接口一样被调用、被复用、被编排。

• 对机器人而言，它是视觉感知与决策同步的“神经中枢”；
• 对系统集成商而言，它是统一的实时通信底座；
• 对行业而言，它是从“可视化检测”迈向“智能化协同”的关键支撑层。

当视频成为系统级接口，“实时可视”不再只是画面播放，而是一种智能协作能力。 SmartMediaKit 正在让这种能力，从单点设备扩展为行业级的“视觉基建”——让每一台机器都能看见、理解，并即时行动。

七、未来展望：从实时感知到智能协同

随着机器人、无人系统与AI检测的加速融合，“实时感知”正走向“智能协同”。过去，视频系统的目标是让画面更清晰、更稳定；而未来，真正的竞争力，将在于多节点之间能否协同响应、共享认知、形成决策闭环。

SmartMediaKit 的进化方向，正是沿着这条路径前行。在当前已实现的 RTSP / RTMP / HTTP-FLV / WebSocket-FLV 基础上，它正逐步构建一个跨平台、跨节点、跨协议的实时视频计算底座—— 既能服务于单机智能，也能支撑多设备的分布式视觉网络。

1️⃣ 从单机到多节点协同 未来版本将强化节点间的时钟同步与多路调度，让多个机器人、检测终端、摄像节点能够在毫秒级精度下协作。 这意味着：

• 多终端可在统一时间轴上拼接全景画面；
• 分布式 AI 节点可实现任务分流与结果复用；
• 上位系统可在同一链路中统一控制、统一记录。

2️⃣ 从视频流到“智能流” 视频将不再只是渲染素材，而成为数据流的一部分。SDK 将继续开放与 AI 模型层（如 SmartAIAdapter、YOLO/TensorRT/NCNN）的协同接口，让每一帧图像都具备被分析、被决策的价值。图像的“观看”与“理解”将同时发生，推动系统从“可视化”迈向“可理解化”。

3️⃣ 从系统模块到生态接口 SmartMediaKit 的终极形态，是一个可被自由嵌入、自由扩展的视觉生态接口层。打通“端—边—云”的低延迟链路，让视频不仅能被播放、推流，更能被 AI、控制系统、物联网中枢实时调用。

视频链的演进，其实就是智能体系的进化。当视频流具备了时序、语义与协同，它不再是信号，而是认知。SmartMediaKit 将持续以“毫秒级感知、模块化协同、可编排生态”为核心，构建智能系统时代的视觉底座——让每一次实时画面，都是系统智能的即时反馈。
