从芯片到集群的光连接：Google TPU光互连的架构演进、链路优化与低延迟突破

一、背景与AI/ML系统的核心互连需求

2025年正值Google首款TPU（张量处理单元）发布10周年。过去十年间，每一代TPU系统均在性能、可扩展性与系统效率上实现跨越式提升，而这一演进始终围绕Google“规模化”的核心DNA——Google构建并运营着全球最大的基础设施，支撑着搜索、邮件、YouTube及Gemini等全球高频应用。

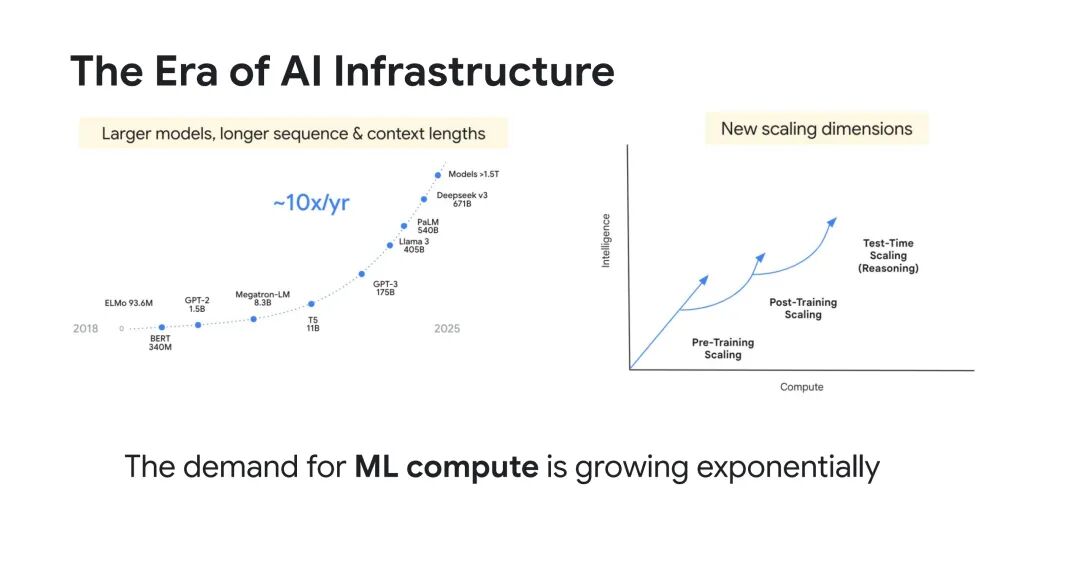

当前，AI与机器学习（ML）需求呈指数级增长：一方面，模型规模以每年超10倍的速度扩张，从2018年BERT的9360万参数、GPT-2的15亿参数，发展至如今超1.5万亿参数的模型（如Deepseokv3、Llama3等），且增长趋势无放缓迹象；另一方面，ML系统的规模化维度不断拓展，除了模型预训练阶段的规模需求，后续的训练后推理、测试时推理（如学习模型的推理任务）均对基础设施提出更高要求。

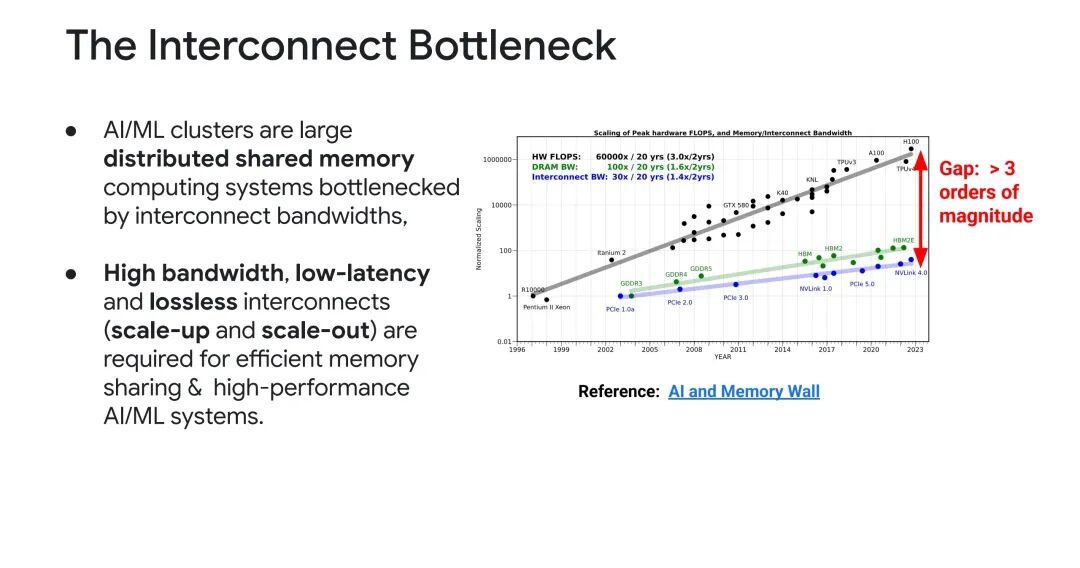

AI/ML集群本质是大型分布式共享内存计算系统，但其发展面临严重的“互连瓶颈”：计算性能的增长速度远超互连性能——过去20年，硬件峰值浮点运算能力（HW FLOPs）增长了6万倍（每2年增长3倍），而内存与互连带宽的增长差距超过3个数量级。

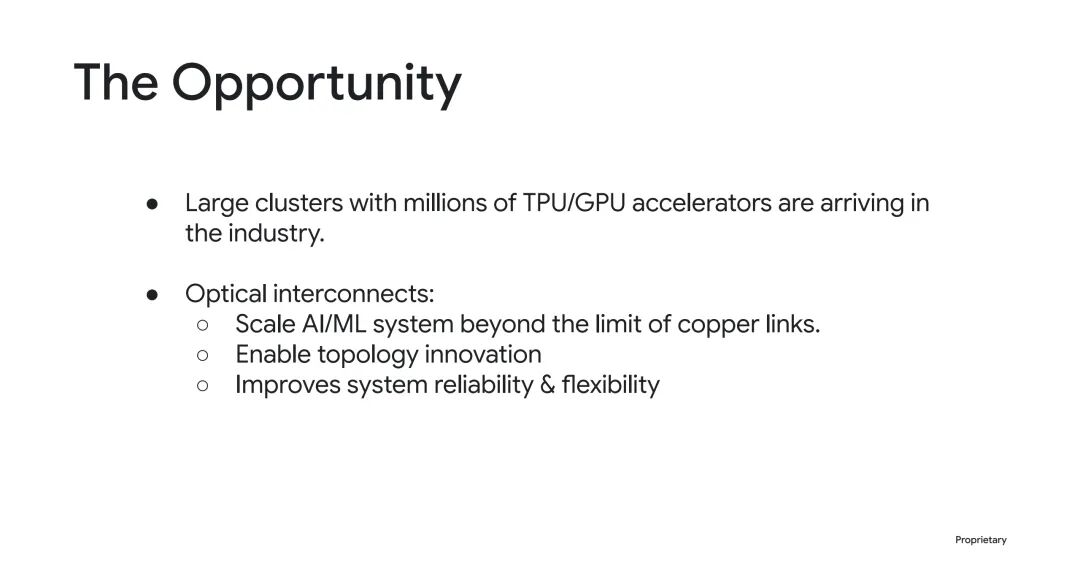

为实现高效的内存共享与高性能AI/ML计算，系统必须具备高带宽、低延迟、无损耗的互连能力，既支持“横向扩展”（scale-out），也需满足“纵向扩展”（scale-up）需求。在此背景下，光互连技术成为突破铜缆性能限制的关键，不仅能支撑AI/ML系统超越铜缆的规模化边界，还能推动拓扑创新，并提升系统可靠性与灵活性。

二、TPU系统中光互连的发展历程与架构设计

1. TPU系统的迭代与光互连的引入

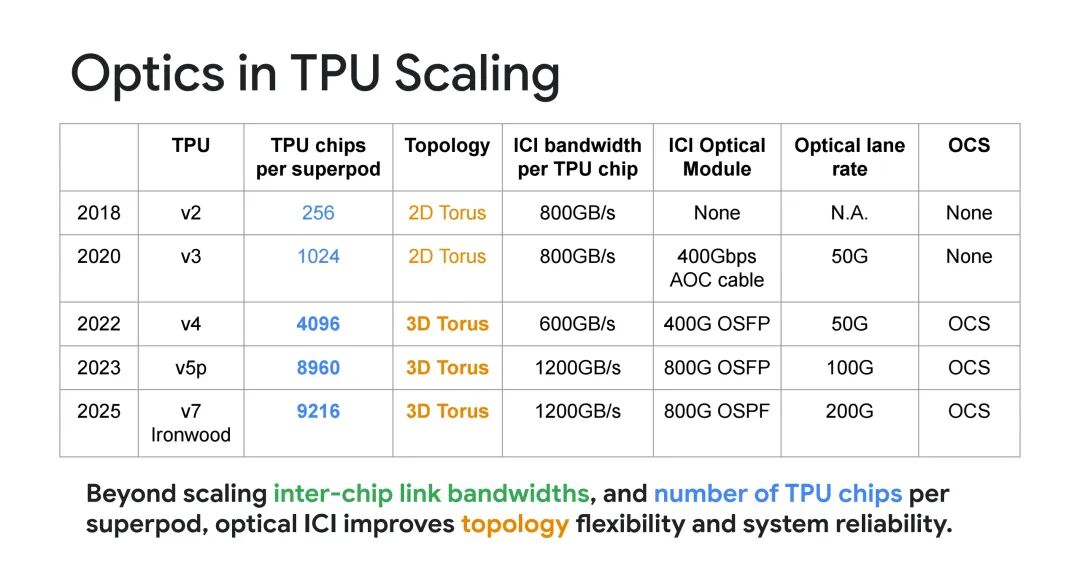

自2018年TPU v2起，Google逐步将光互连技术融入TPU系统，每一代产品均在芯片规模、拓扑结构与光互连参数上实现突破：

- 2018年TPU v2：每超级集群（superpod）包含256颗TPU芯片，采用2D环面（2D Torus）拓扑，单芯片芯片间互连（ICI）带宽为800GB/s，尚未引入光模块；

- 2020年TPU v3：超级集群芯片数提升至1024颗，仍保持2D环面拓扑，单芯片ICI带宽维持800GB/s，首次引入光互连技术，采用400Gbps有源光缆（AOC），光通道波特率为50G；

- 2022年TPU v4：芯片数跃升至4096颗，拓扑升级为3D环面（3D Torus），单芯片ICI带宽调整为600GB/s，光模块升级为400G OSFP，同时引入光交叉连接（OCS），光通道波特率仍为50G；

- 2023年TPU v5p：超级集群芯片数进一步增至8960颗，延续3D环面拓扑，单芯片ICI带宽翻倍至1200GB/s，光模块更新为800G OSFP，光通道波特率提升至100G，OCS技术继续沿用；

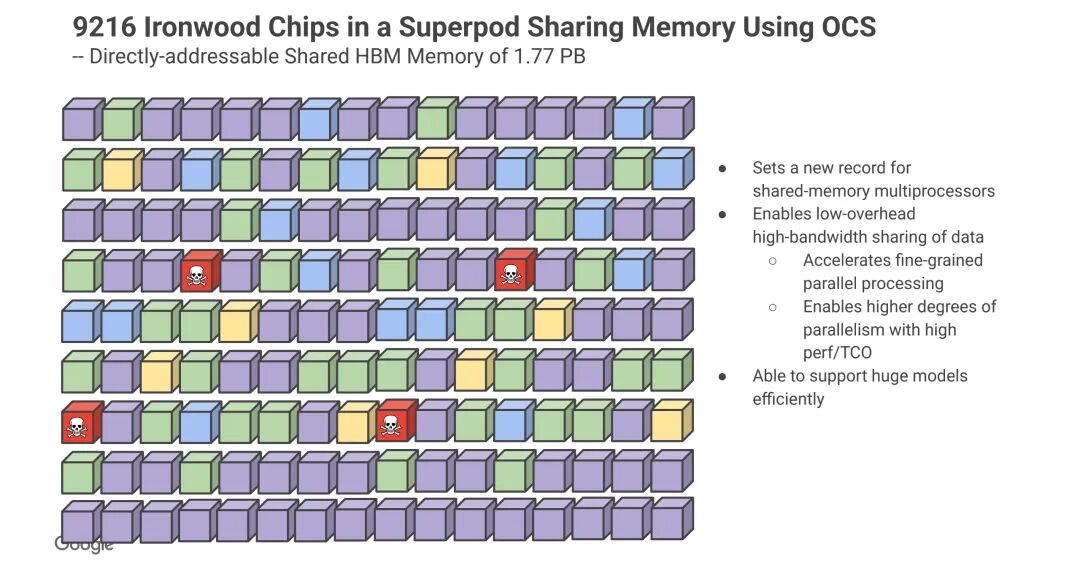

- 2025年TPU v7（代号Ironwood）：超级集群芯片数达到9216颗，保持3D环面拓扑与1200GB/s的单芯片ICI带宽，采用800G OSFP光模块，光通道波特率提升至200G，同时实现1.77PB的直接寻址共享高带宽内存（HBM），创下共享内存多处理器的新纪录，可高效支撑稠密模型与稀疏模型。

2. 3D环面拓扑与立方体构建块设计

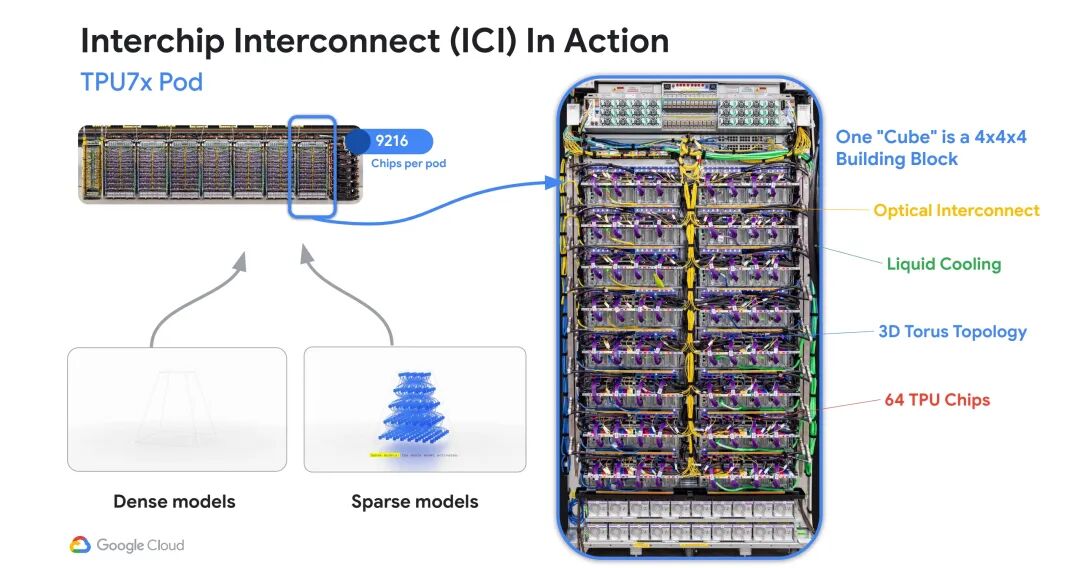

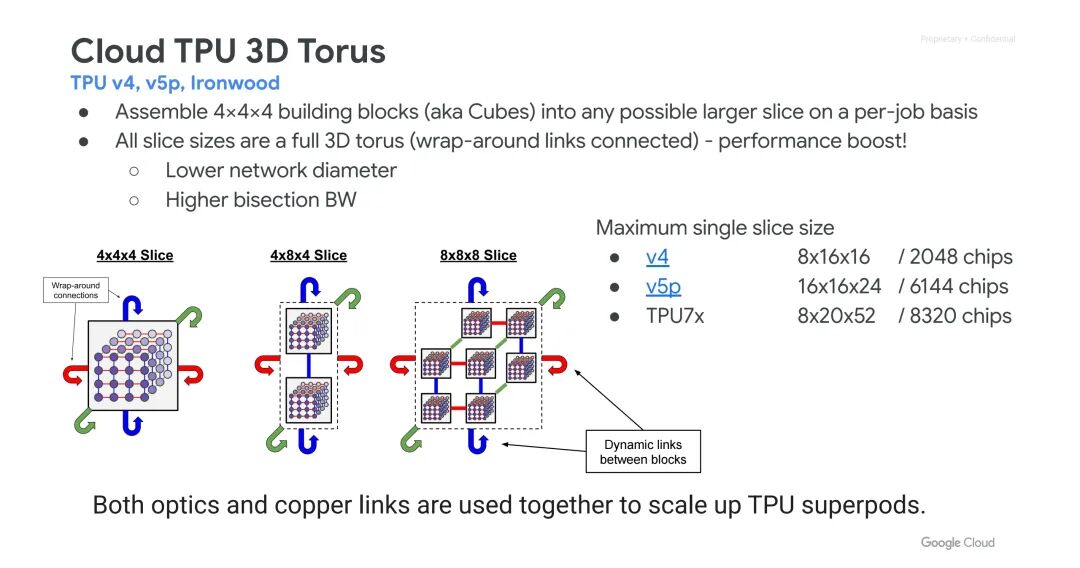

TPU v4、v5p及v7均采用“4×4×4立方体构建块”（Cube）作为核心架构单元：立方体内的TPU处理器通过铜互连（铜ICI）连接，而不同立方体之间则通过光互连实现拼接。这种设计可根据任务需求，将多个立方体动态组合成任意尺寸、任意形状的“切片”（slice），且所有切片均为完整的3D环面结构——通过光互连实现“环绕链路”（wrap-around links）连接，既能降低网络直径，又能提升二分带宽（bisection bandwidth），从而显著优化系统性能。

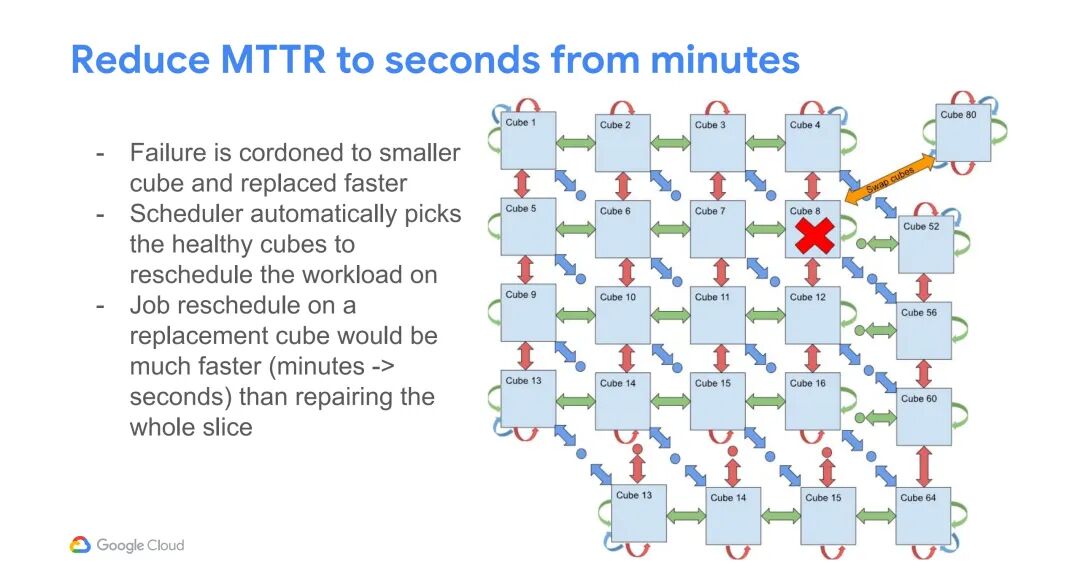

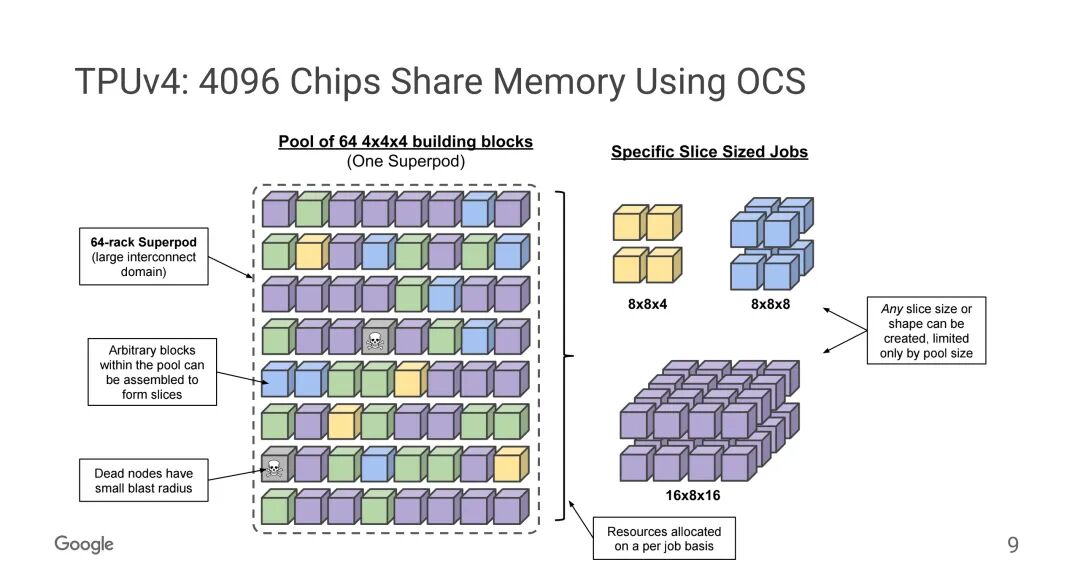

以TPU v4为例，其超级集群由64个4×4×4立方体构建块（对应64个机架）组成，可组合出最大8×16×16（2048颗芯片）的切片；TPU v5p的最大切片尺寸扩展至16×16×24（6144颗芯片）；TPU v7则进一步支持8×20×52（8320颗芯片）的切片。此外，该架构将故障域缩小至单个立方体：当某个立方体出现故障时，调度器会自动选择健康的立方体替换故障单元，作业在替换立方体上的重新调度时间从传统的分钟级/小时级缩短至秒级，大幅降低平均修复时间（MTTR），提升系统可靠性。

三、光互连的关键技术演进

1. 波特率、波长与光谱效率的优化

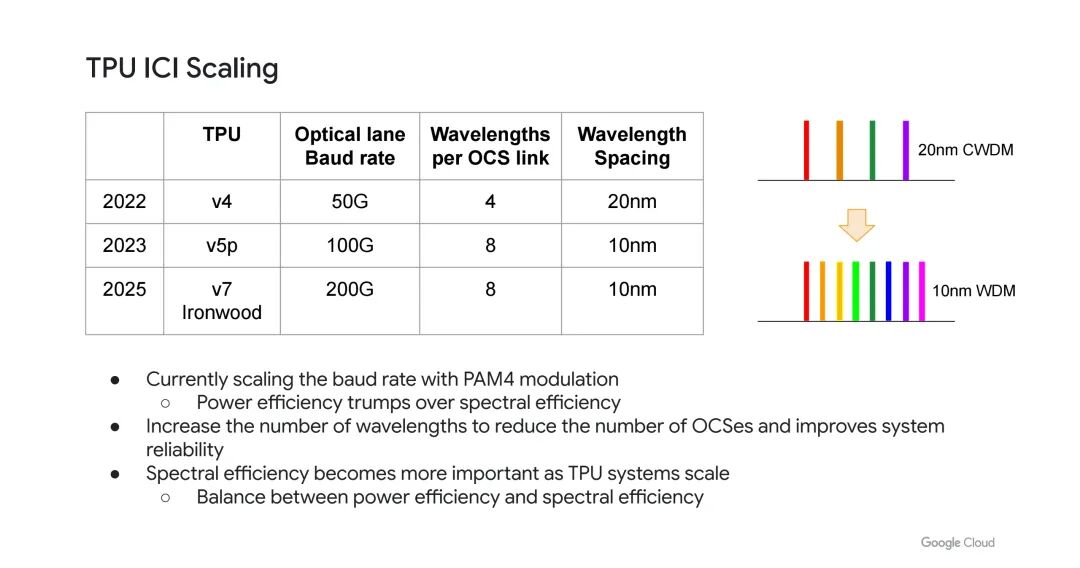

为匹配TPU系统的规模化需求，光互连的波特率、波长数量与波长间距持续迭代：

- TPU v4（2022年）：光通道波特率为50G，每OCS链路支持4个波长，波长间距为20nm（采用粗波分复用CWDM）；

- TPU v5p（2023年）：波特率提升至100G，每OCS链路波长数量翻倍至8个，波长间距缩小至10nm（采用波分复用WDM）；

- TPU v7（2025年）：波特率进一步提升至200G，每OCS链路仍保持8个波长与10nm间距。

在TPU v4至v5p阶段，系统优先追求“功率效率”，通过PAM4调制方式提升波特率，并增加波长数量以减少OCS的使用量，光学组件的减少意味着更低的故障概率，从而提升系统可靠性。随着TPU系统规模持续扩大，“光谱效率”的重要性日益凸显，系统需在功率效率与光谱效率之间实现平衡，相干传输（Coherent Transmission）技术成为关键方向。

2. 相干传输技术的优势与需求

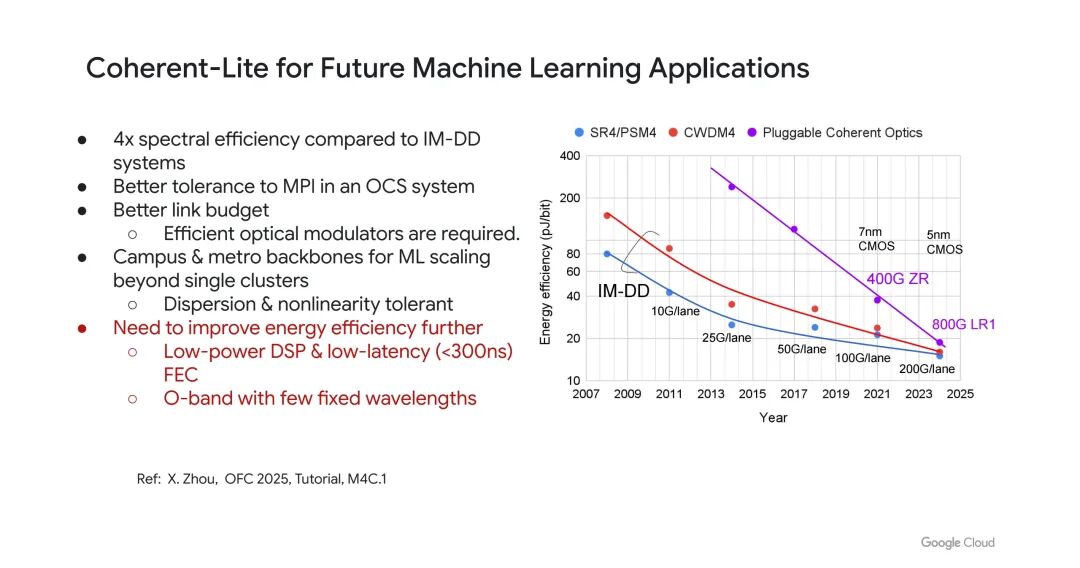

相干传输技术相比直接检测（IM-DD）系统具备显著优势：一是光谱效率提升4倍；二是对OCS系统中的多路径干扰（MPI）具备更好的耐受性；三是在光调制器性能良好的前提下，可提供更优的链路预算。此外，相干传输对色散与非线性的耐受性更强，可用于园区网与城域网，支撑ML系统突破单集群的规模限制。

不过，相干系统要应用于数据中心内部的ML系统，仍需解决三大问题：一是进一步提升能量效率，需开发低功耗数字信号处理器（DSP）；二是降低前向纠错（FEC）延迟，要求延迟低于300ns；三是需设计O波段（O band）相干系统，采用少量固定波长，以更好地支持OCS系统的规模化。

从技术演进趋势来看，过去数年相干系统的能量效率已取得巨大进步，随着7nm、5nm CMOS工艺的应用，以及400G ZR、800G LR1等标准的推进，相干技术在数据中心的适用性持续提升。

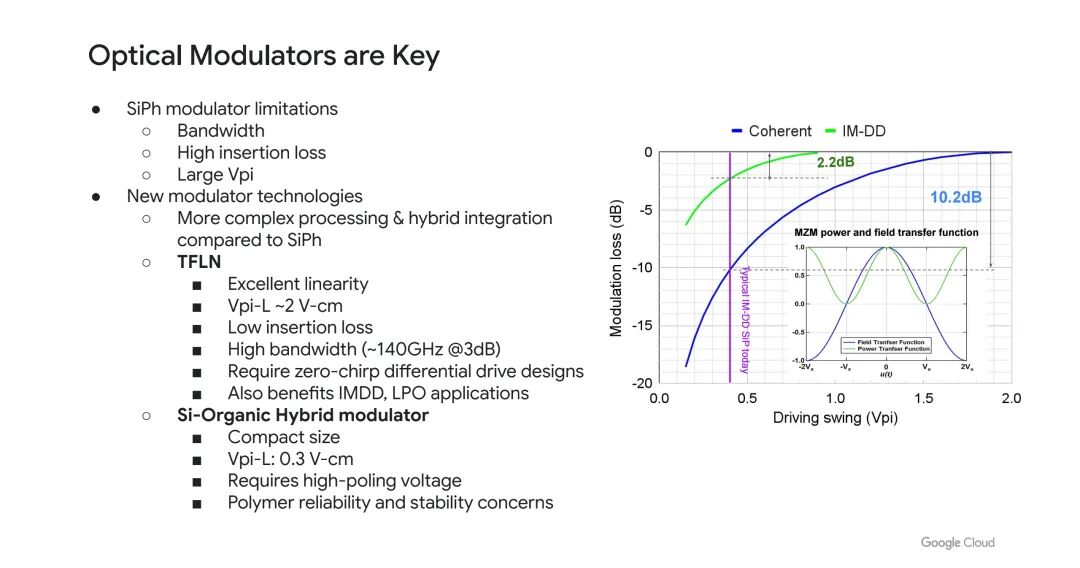

3. 光调制器的技术对比与选择

光调制器是相干系统的核心组件，不同技术路线各有优劣：

- 硅光子（SiPh）调制器：制造工艺简单，易于集成，但存在带宽有限、插入损耗高、半波电压（Vpi）大的局限，难以满足高性能需求；

- 薄膜铌酸锂（TFLN）调制器：具备优异的线性度，半波电压-长度乘积（Vpi-L）低至2V·cm，插入损耗小，带宽高（3dB带宽约140GHz），且对直接检测（IM-DD）与低功耗光互连（LPO）系统同样有益。不过，要实现相干传输，TFLN调制器需采用零啁啾差分驱动设计；

- 硅-有机混合（Si-Organic Hybrid）调制器：尺寸紧凑，Vpi-L低至0.3V·cm（比TFLN低一个数量级），但需高极化电压，且其聚合物系统的可靠性与稳定性仍需验证。

从链路预算提升效果来看，TFLN等新型调制器对相干系统的增益远大于直接检测系统：当驱动摆幅从0.4Vpi提升至1Vpi时，直接检测系统的链路预算仅提升2.2dB，而相干系统可提升7dB；当驱动摆幅超过1Vpi时，直接检测系统无额外增益，相干系统的链路预算则可进一步提升至10.2dB。

4. 空心光纤对延迟的优化

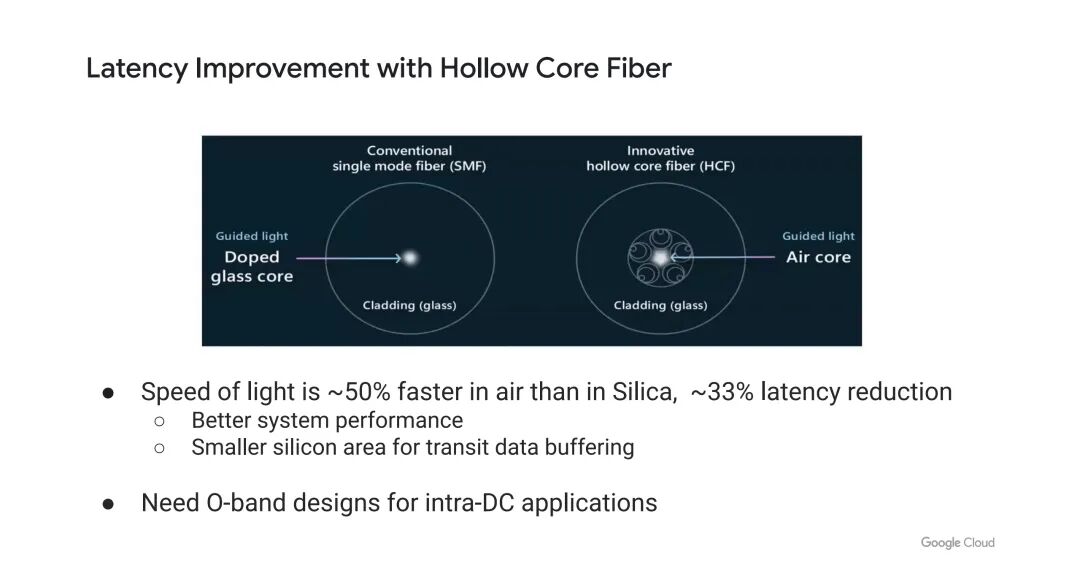

传统单模光纤（SMF）的光信号在掺杂玻璃纤芯中传输，而空心光纤（HCF）以空气为纤芯，光在空气中的传输速度比在硅中快约50%，可减少1/3的延迟预算。这种低延迟特性不仅能提升系统性能，还能减少用于缓冲传输数据的硅芯片面积，适配ML系统对低延迟的需求。不过，空心光纤需采用O波段设计，才能满足数据中心内部（intra-DC）的应用场景。

四、AI/ML系统中光互连的核心挑战

1. 可靠性与故障管理

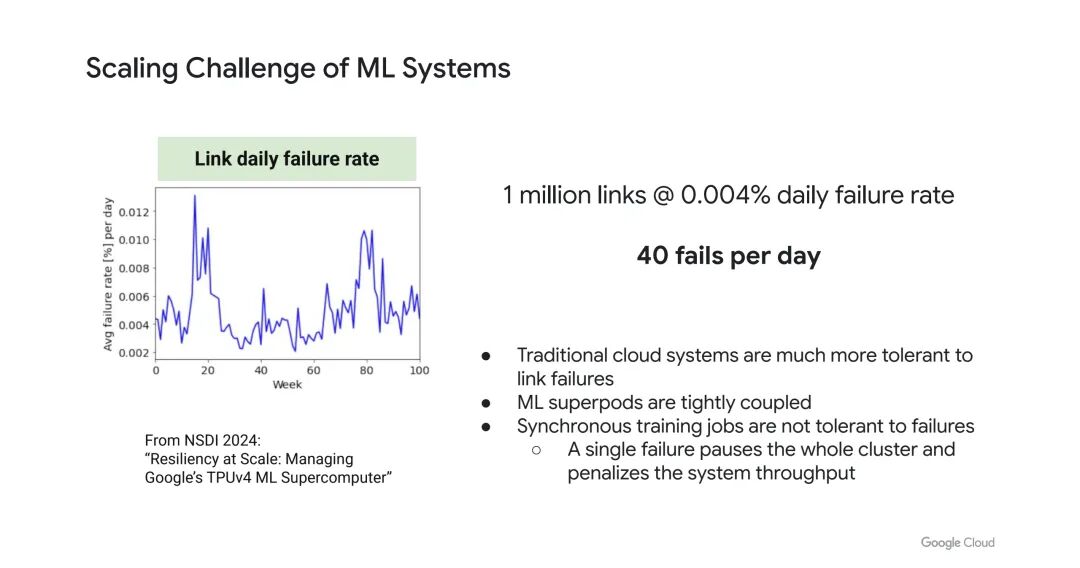

TPU系统的链路故障对ML任务影响显著：以TPU v4为例，其日均ICI链路故障率为0.004%，若系统包含100万条链路，每天将出现约40次故障。与传统云系统不同，ML超级集群是“紧耦合”系统，同步训练任务对故障极不耐受——单次链路故障会导致整个系统暂停，大幅降低系统吞吐量。

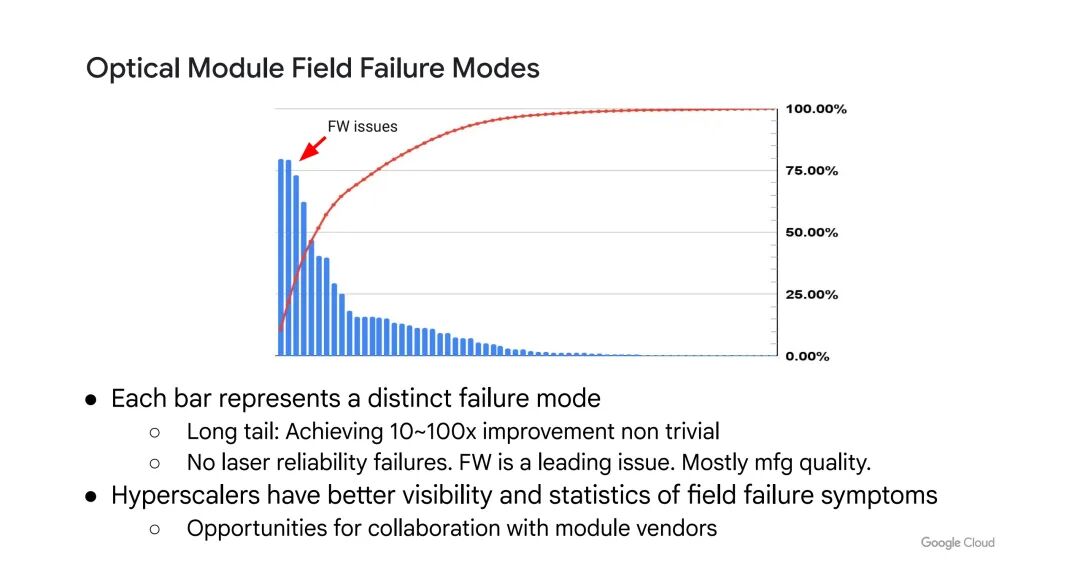

从故障模式来看，光模块的故障类型超过100种（呈现“长尾分布”），实现10倍或100倍的可靠性提升难度极大。具体故障原因包括：固件问题（主要故障类型之一）、制造质量问题（如组件装配缺陷），而激光可靠性问题尚未出现。此外，光模块内部的绑线（wire bond）与环氧树脂（epoxy）是故障高发点，两者导致的故障在模块故障中占比显著。

2. 设计与测试的优化需求

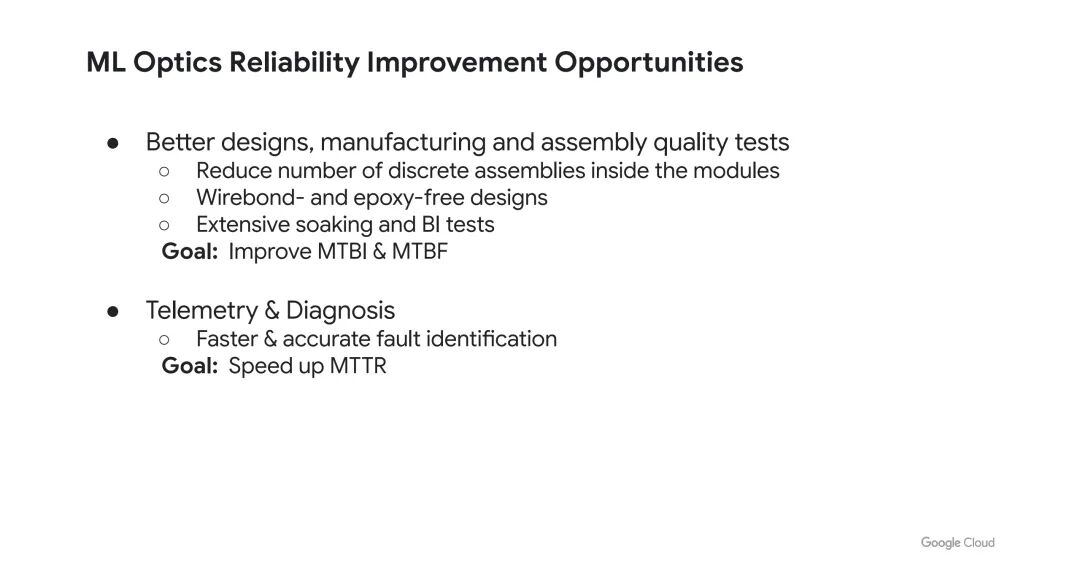

为提升光模块可靠性，需从设计、制造与测试三方面改进：

- 设计层面：减少模块内部的离散组件，推进无引线键合、无环氧树脂设计，降低故障源；

- 制造与测试层面：增加老化测试（soak test与burn-in test)，筛选出早期失效（infant mortality）的模块，消除间歇性链路波动，最终提升平均无中断时间（MTBI）与平均无故障时间（MTBF）；

- 诊断层面：加强遥测（telemetry）与诊断能力，实现更快、更精准的故障定位，缩短平均修复时间（MTTR）。

此外，超大规模云服务商（Hyperscalers）运营着数百万个光收发器，通过仪表盘实时监控模块参数与故障场景，掌握比模块厂商更全面的现场故障数据与症状，这为厂商与云服务商的协作提供了基础——双方可通过数据共享优化模块设计与测试标准。

五、未来技术方向

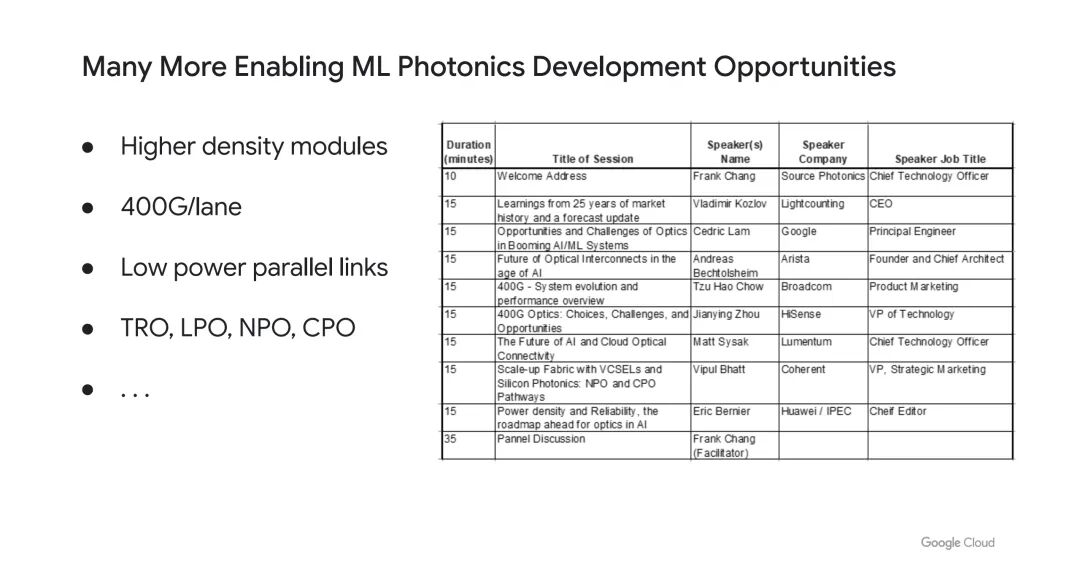

为支撑AI/ML系统的持续规模化，光互连技术需在以下方向突破：

1. 高密度模块：开发更高集成度的光模块，提升单位空间的带宽密度；

2. 高速率链路：推进400G/ lane的链路技术，进一步提升单通道带宽；

3. 低功耗并行链路：研发TRO、LPO、NPO（近封装光）、CPO（共封装光）等低功耗技术，平衡带宽与能耗；

4. O波段相干系统：完善O波段少波长相干设计，适配数据中心内部的规模化需求；

5. 可靠性提升：持续优化光模块的无引线键合、无环氧树脂设计，强化制造测试流程，提升长期稳定性。

六、总结

光互连技术是Google TPU系统支撑AI/ML规模化的核心支柱之一——从TPU v3的首次引入，到v7的1.77PB共享内存与200G波特率，光互连实现了拓扑创新、带宽提升与延迟优化。当前，系统需在功率效率与光谱效率间平衡，解决可靠性“长尾故障”与低延迟需求，而相干传输、新型调制器、空心光纤及高可靠性设计将成为未来关键突破点。这些技术的演进，不仅将推动TPU系统性能提升，也将为全球AI/ML基础设施的规模化提供核心支撑。
