BlueStore write先写数据 还是元数据 一面试就迷惑 ,乔哈里视窗模型帮你理清思路，从青铜秒变王者

一、面试官

1.1 开放区（你知道，别人知道）这样回答 面试官不管兴趣

面试官：

我看到你简历上写着 分布式文件系统ceph 源码

那你能不能谈一谈：BlueStore write 一个对象过程？

小青视角回答:

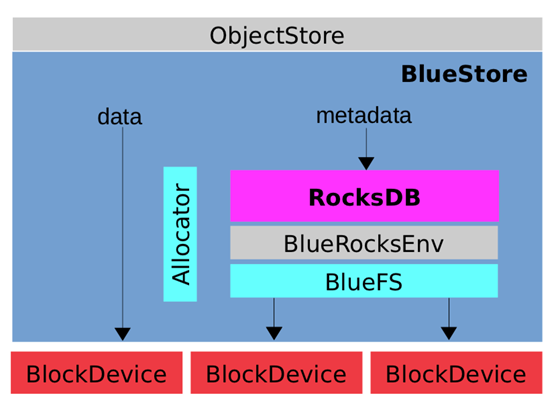

图1-BlueStore

图1-BlueStore

BlueStore 把元数据和对象数据分开写，

对象数据直接写入硬盘，

而元数据则先写入超级高速的内存数据库，后续再写入稳定的硬盘设备

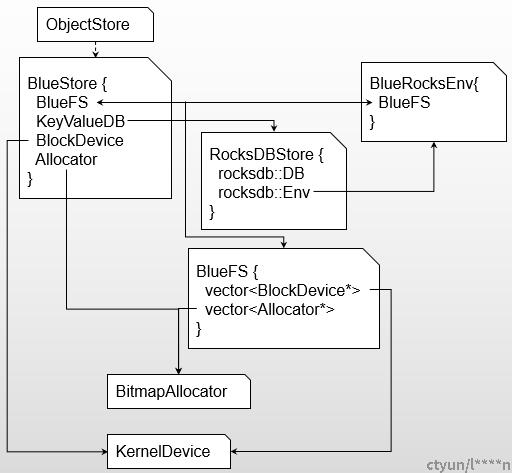

图2-类图

图2-类图

图-3 类图

图-3 类图

•

RocksDBStore：封装了rocksdb。BlueStore中的元数据持久化到rocksdb，BlueStore的事物依赖rocksdb实现。

•

BlueFS：为对接rocksdb实现的最小文件系统，通过File、Dir、FileWriter、FileReader实现文件读取

•

Allocator：磁盘空间分配器，BlueStore最小分配单元为4k(SSD)，64k(HDD)，BlueFS最小分配单元为1M。默认实现为BitmapAllocator，还有StupidAllocator、AvlAllocator、HybridAllocator、ZonedAllocator等选择，通过配置bluestore_allocator和bluefs_allocator来修改。

•

KernelDevice：磁盘设备。默认实现为BlockDevice，还有PMEMDevice、NVMEDevice等选择

面试官视角:

（轻咳一声）……嗯，行了，到你这里，我直接说我的看法。

这些内容都忘了搜集的，文档上这么写 这种回答，我这里是不能给通过的。

不过我给你提示

•

采用什么数据结构表示 文件，对象，块？

•

大小文件怎么写入的？

1.2. 盲区（别人知道，你不知道):基本结构

假如购物系统，你设计一个表存储商品，请问BlueStore 存储文件元数据内容是什么，具体表结构是什么

类比：假如购物系统，你设计一个表存储商品

类比：假如购物系统，你设计一个表存储商品。

BlueStore 直接管理裸设备，没有文件系统， 操作系统的 page cache 使用不上， 所以需要自己管理 元数据和数据的缓存。

元数据存储在 RocksDB 的 KV 中。 具体表结构是什么？


BlueStore uses the RocksDB key-value database to manage internal metadata, such as the mapping from object names to block locations on a disk

在 Ceph 的元数据里，有一个叫 onode（object node）的结构。

它的作用是：

•

描述一个 对象（object）的元数据

•

记录对象的 extent 映射（逻辑数据对应存在哪些物理 blob / extent）

•

保存可能存在的 内联数据（inline data）

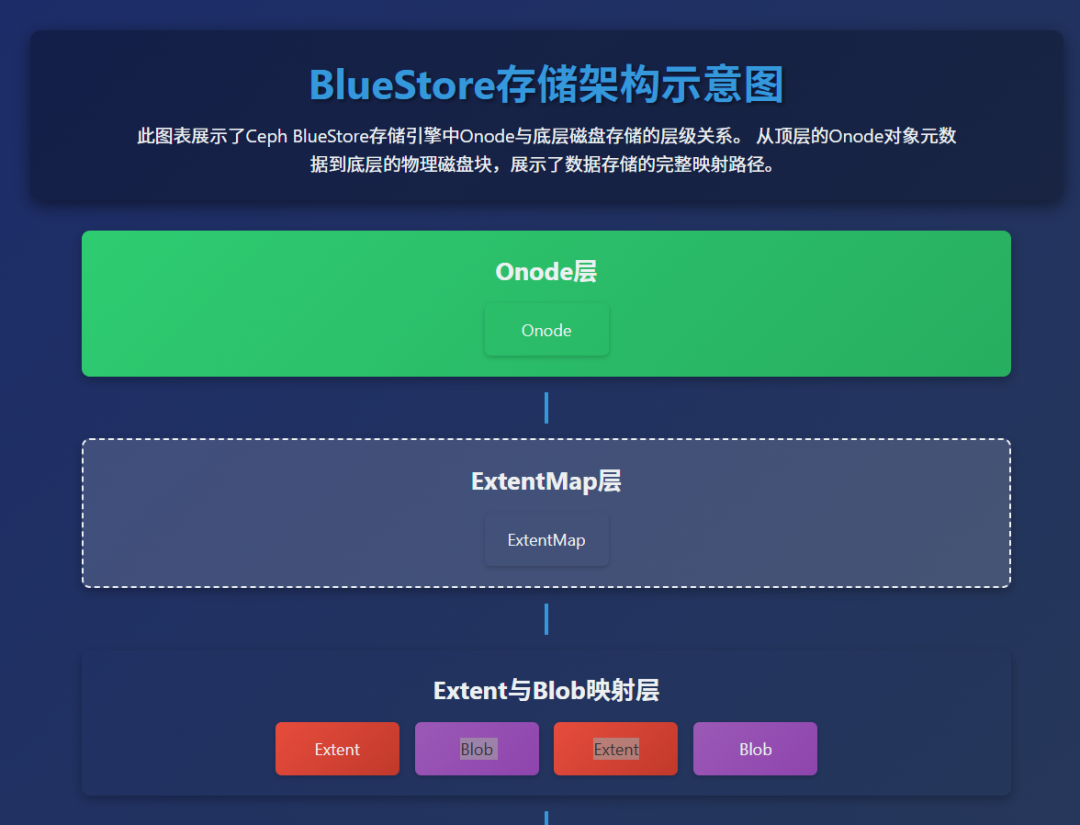

BlueStore采用了分层的数据结构设计：

Onode（对象节点）

•

每个对象对应一个Onode

•

包含对象的元数据信息（大小、时间戳等）

•

管理对象的ExtentMap（逻辑到物理地址映射）

Extent（扩展块）

•

表示逻辑地址到物理地址的映射关系

•

包含logical_offset、blob_offset、length等字段

•

关联到具体的Blob

Blob（数据块）

•

表示物理存储上的数据块

•

包含多个物理扩展（Physical Extents）

•

支持压缩、校验和等特性

BlueStore使用RocksDB作为元数据存储引擎，通过以下前缀组织不同类型的元数据：

•

PREFIX_OBJ ("O"): 存储Onode元数据（对象元数据）

•

PREFIX_SHARED_BLOB ("X"): 存储共享Blob元数据

•

PREFIX_ALLOC ("B"): 存储分配器信息

•

PREFIX_STAT ("T"): 存储统计信息

•

PREFIX_COLL ("C"): 存储集合元数据

完整表示

对象 vs extent 大小 & 映射记录数

以下是一个假设的例子，结合 BlueStore 的行为模式：

•

对象大小：假设对象 O1 是 100 MiB。

•

bluestore_min_alloc_size = 4 KiB。

•

写入操作可能不是一次写满整个 100 MiB，而是分数次写入，比如 3 次：一次写 30 MiB，从 offset 0；一次写 40 MiB，从 offset 30 MiB；再写 30 MiB，从 offset 70 MiB。

在这种情况下，extent 映射可能会被拆成三个 extent，比如：

查询：

ceph-kvstore-tool bluestore-kv /var/lib/ceph/osd/ceph-0 list PREFIX_OBJ

返回：

Key: O0000000000000001
Value:
{
    "oid": "1.23.4567",
    "size": 1048576,
    "mtime": 1694668800,
    "extent_map": [
        {"logical_offset": 0, "blob": "B0001", "blob_offset": 0, "length": 524288},
        {"logical_offset": 524288, "blob": "B0002", "blob_offset": 0, "length": 524288}
    ],
    "inline_data": null
}

Key: O0000000000000002
Value:
{
    "oid": "1.23.4568",
    "size": 2097152,
    "mtime": 1694672400,
    "extent_map": [
        {"logical_offset": 0, "blob": "B0003", "blob_offset": 0, "length": 1048576},
        {"logical_offset": 1048576, "blob": "B0004", "blob_offset": 0, "length": 1048576}
    ],
    "inline_data": "HelloWorld"
}

1.3 隐藏区(你知道，别人不知道):正常写和Deferred写

别人哪有这么多时间停下来看代码

对象类的定义

元数据

元数据

 /// an in-memory object
  struct Onode {
    Collection *c;
    ghobject_t oid; //对象标识符
    ExtentMap extent_map; //管理逻辑到物理地址的映射 可能多个
 }

  struct ExtentMap
  {
    Onode *onode;
    extent_map_t extent_map;        ///< map of Extents to Blobs

    //专业含义：lextent 主映射容器（按对象逻辑偏移有序），

    // 记录每个逻辑区间（Extent）对应到哪个 Blob 以及在 Blob 内的偏移与长度，

    // 是读写路径的核心索引。

    //小白版：一本“目录表”，把“对象里的哪一段”（Extent）

    // 指向“磁盘上的哪块数据”（Blob 的某段）。读数据就靠它找到磁盘位置。

    blob_map_t spanning_blob_map;   ///< blobs that span shards

    };

完整调用链：


BlueStore确实分为正常写和Deferred写：

1. 正常写入流程

正常写入 = 直接分配空间 + 立即写入数据。

流程步骤

1

写入请求处理

void _do_write_data(TransContext *txc,

	  CollectionRef& c,

	  OnodeRef& o,

	  uint64_t offset,

	  uint64_t length,

	  ceph::buffer::list& bl,

	  WriteContext *wctx);

1

空间分配

•

从allocator分配物理空间

2

数据写入

•

将数据写入分配的物理区域

•

通过 bdev->aio_write() 直接写入块设备 //当启用libaio且使用直接IO

3

元数据更新 (_wctx_finish)

•

立即更新ExtentMap（逻辑到物理的映射）

•

更新Onode元数据

•

提交事务到KV存储

  void _wctx_finish(
	TransContext *txc,
	CollectionRef& c,

	OnodeRef& o,

	WriteContext *wctx,

	std::set<SharedBlob*> *maybe_unshared_blobs=0);


 void BlueStore::_txc_state_proc(TransContext *txc) {
    switch (txc->get_state())
    {
    case TransContext::STATE_AIO_WAIT:
        // 等待所有异步IO完成
        if (txc->ioc.has_pending_aios()) {
            return; // 继续等待
        }
        // 所有IO完成，进入下一步

    case TransContext::STATE_IO_DONE:
        _txc_finish_io(txc);  // 完成IO处理
        txc->set_state(TransContext::STATE_KV_QUEUED);
        // 进入元数据更新阶段

    case TransContext::STATE_KV_QUEUED:
        // 提交元数据更新到KV存储
        _txc_apply_kv(txc, sync_submit_transaction);
        break;
    }
}


    }

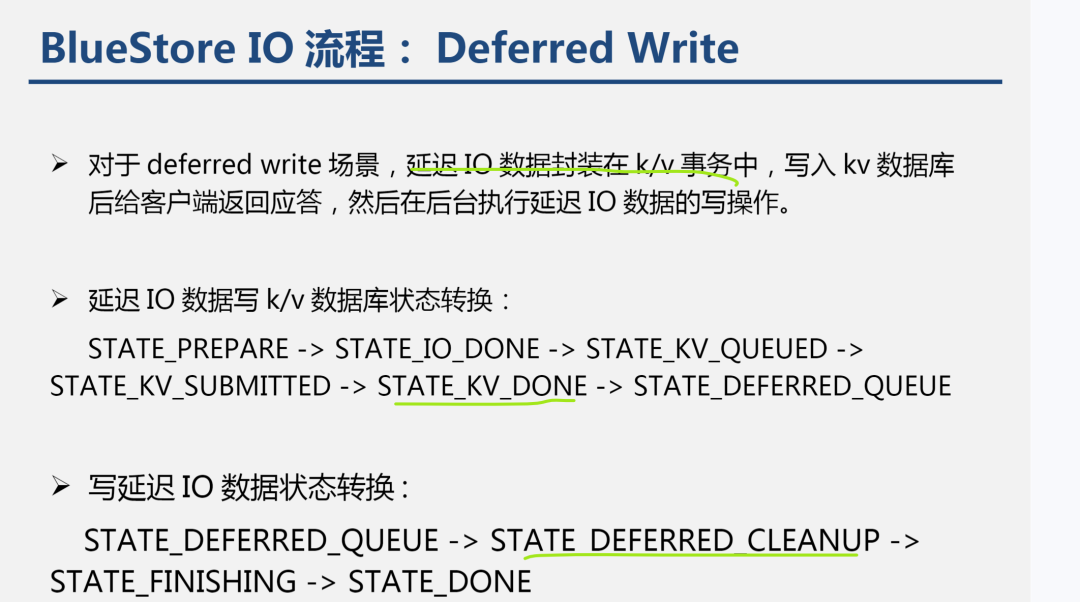

延迟写入（Deferred Write）流程

在Ceph BlueStore的延迟写入（Deferred Write）流程中，

延迟IO数据确实被封装在键值事务中写入RocksDB，

数据确实会写入RocksDB，不是仅仅存储在内存中。 这是BlueStore延迟写入机制的核心设计，确保了数据的持久性和系统的一致性。

然后给客户端返回应答，最后在后台执行实际的磁盘写入操作

延迟写入的事务封装

在延迟写入场景中，

系统会创建bluestore_deferred_op_t操作对象来封装延迟IO数据 。

File: src/os/bluestore/Writer.cc (L771-774)

bluestore_deferred_op_t *op = bstore->_get_deferred_op(txc, data.length());
op->op = bluestore_deferred_op_t::OP_WRITE;
op->extents = disk_extents;
op->data = data;

•

op->data中的数据暂时存储在内存中，作为bluestore_deferred_op_t结构的一部分

•

只有延迟事务的元数据（包括操作类型、磁盘位置等）会被编码并写入RocksDB

啥意思：数据要写入位置，和数据一块被编码

DENC(bluestore_deferred_op_t, v, p) {
  DENC_START(1, 1, p);
  denc(v.op, p);        // 操作类型
  denc(v.extents, p);   // 磁盘位置信息
  denc(v.data, p);      // 实际数据内容 ← 这里！
  DENC_FINISH(p);
}

键值事务处理

延迟写入数据通过TransContext的键值事务进行管理。

TransContext包含一个KeyValueDB::Transaction t字段，用于将延迟操作存储到RocksDB中。

DENC(bluestore_deferred_transaction_t, v, p) {
  DENC_START(1, 1, p);
  denc(v.seq, p);
  denc(v.ops, p);       // 包含所有延迟操作，包括数据
  denc(v.released, p);
  DENC_FINISH(p);
}

写入RocksDB的过程

在BlueStore.cc:15705：

if (txc->deferred_txn) {

  txc->deferred_txn->seq = ++deferred_seq;

  bufferlist bl;

  encode(*txc->deferred_txn, bl);  // 编码整个事务，包括数据

  string key;

  get_deferred_key(txc->deferred_txn->seq, &key);

  txc->t->set(PREFIX_DEFERRED, key, bl);  // 写入RocksDB

}

为什么数据要写入RocksDB？

1

持久化保证：确保系统崩溃后能够恢复未完成的延迟写入

2

事务完整性：延迟写入作为事务的一部分，需要持久化

3

恢复机制：系统重启后可以从RocksDB中恢复并重放延迟写入

客户端应答时机

•

系统在将延迟写入操作提交到RocksDB后，会立即给客户端返回成功应答

后台执行机制

•

专门的线程在后台执行实际的磁盘写入。

总结：

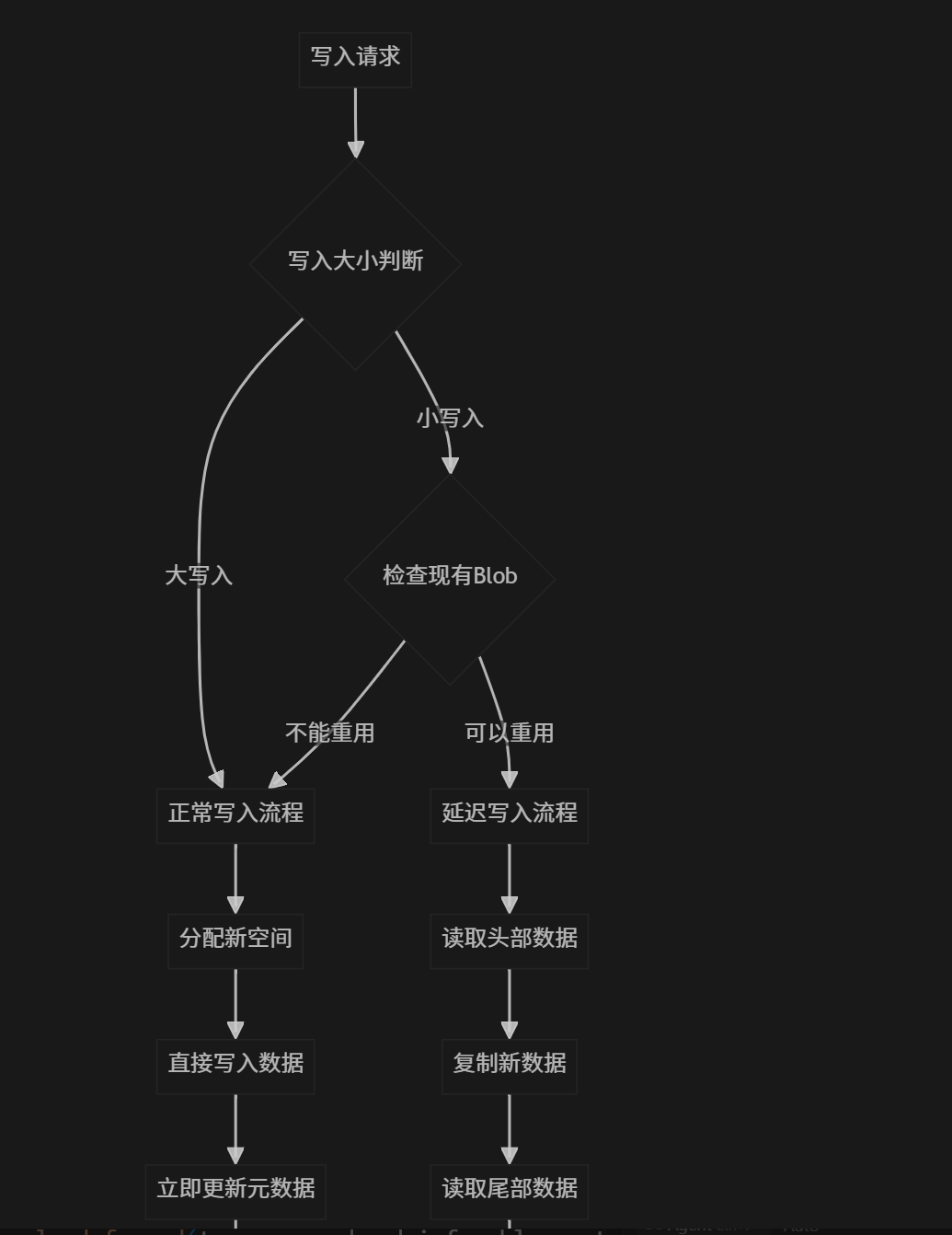

BlueStore的写入策略是：

•

正常写入: 大块数据直接分配空间，立即写入和更新元数据

•

延迟写入: 小块数据优先重用现有Blob，通过读取-修改-写入的方式处理，延迟提交到存储设备

延迟写入的数据流转

1

用户数据进入

•

写入请求到来，数据先写入 bluestore_deferred_op_t.data

2

封装事务

•

编码到 bluestore_deferred_transaction_t

3

持久化到 RocksDB

•

写入 RocksDB，带前缀 PREFIX_DEFERRED

•

这样即使宕机，延迟写入操作也不会丢

4

系统重启时恢复

•

BlueStore 从 RocksDB 的 PREFIX_DEFERRED 里读取未完成事务

•

重新加载到内存

5

最终落盘

•

延迟的数据被调度执行

•

通过 bdev->aio_write() 写入物理磁盘设备

参考

1. 看资料提出疑问，然后当天找人解决

•

提出 3个疑问 模糊，只认识字，不懂含义，

•

自己解决 1了，

•

找人帮忙解决 0个

•

剩余2个

•

找人讨论大于个人独自研究

•

BlueStore数据组织形式及缓存 https://blog.csdn.net/weixin_43778179/article/details/132735517

•

BlueStore 的演讲资料：LUESTORE: A NEW STORAGE BACKEND FOR CEPH

疑问1： Object 和 Collection 是什么？

疑问2： All writes are transactions

•

Atomic + Consistent + Durable 怎么保证原子性的

•

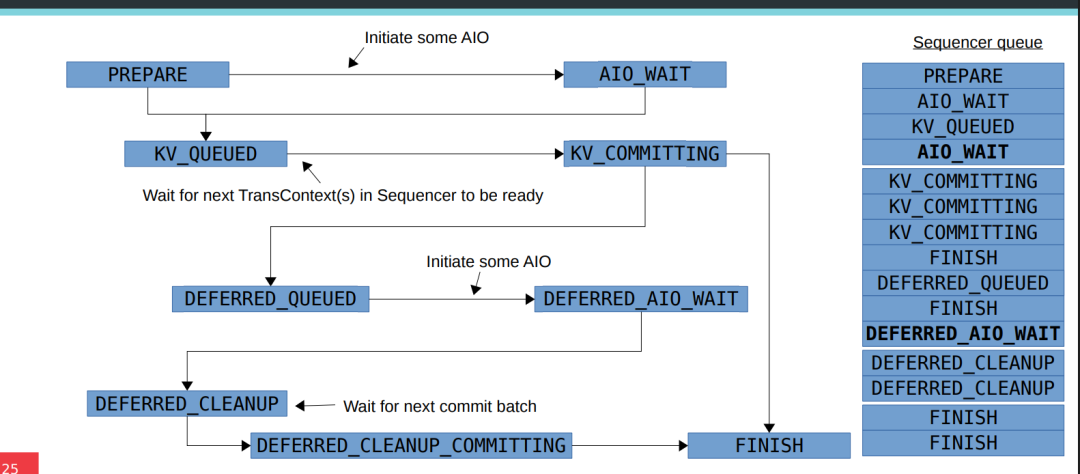

TRANSCONTEXT STATE MACHINE



疑问3 文件，对象，块 怎么存储到同一个系统中呢？ 已解决

2. 参考电子书（关注，回复1 免费领取）

•

Ceph设计原理与实现

3. 使用工具

•

DeepWiki 是由 Cognition Labs 公司推出的一款专为开发者打造的免费的 AI 驱动 GitHub 源码阅读与分析神器。

•

https://deepwiki.com/ceph/ceph

最动人的作品，为自己而写，刚刚好打动别人
