Xilinx FPGA中时钟资源：DCM、PLL、MMCM和CMT相关介绍

本篇主要讨论Xilinx FPGA中时钟资源：DCM、PLL、MMCM和CMT相关介绍

最常见的完整集合是：DCM, PLL, MMCM，而它们通常被封装在更大的模块中，称为 CMT。

DCM：数字时钟管理器 - 最早期、基础的模块

PLL：锁相环 - 模拟/混合信号模块，比DCM更先进

MMCM：混合模式时钟管理器 - PLL的增强版，功能最全面

CMT：时钟管理通道 - 一个包含MMCM/PLL和辅助资源的物理位置

DCM - 数字时钟管理器

DCM是Xilinx较早一代的时钟管理模块，主要出现在Virtex-4, Spartan-6等老一代器件中。

核心原理：基于数字延迟锁相环。它通过一个可调的数字延迟线来对齐时钟相位，消除时钟偏移。

主要功能： 时钟去偏移：消除FPGA内部全局时钟网络带来的延迟，使时钟边沿与外部输入时钟精确对齐。这是其最核心的功能。 频率综合：可以产生输入时钟的倍频或分频时钟，但灵活性和范围远不如PLL/MMCM。 相位调整：可以产生固定相位偏移（如0°, 90°, 180°, 270°)的时钟。 动态重配置：可以在运行时有限地调整相位和频率。

特点：纯数字实现，抗噪声能力相对较弱，频率综合能力有限，抖动性能一般。在现代设计中已逐渐被淘汰。

PLL - 锁相环 & MMCM - 混合模式时钟管理器

从Virtex-5、7系列及以后的器件开始，更先进的PLL和MMCM成为了绝对主流。可以把MMCM看作是PLL的超集或增强版。

PLL - 锁相环

核心原理：基于模拟/混合信号电路。它使用电压控制振荡器、电荷泵等模拟组件来生成时钟。

主要功能： 频率综合：强大的倍频、分频能力，可以产生范围更广、更精确的输出频率。 抖动滤波：模拟环路本身具有低通滤波特性，能有效过滤输入时钟上的抖动（jitter），提供更干净、更稳定的输出时钟。 时钟 deskew：类似DCM，但性能更好。

特点：混合信号实现，抖动性能优于DCM，频率综合能力强于DCM。

MMCM - 混合模式时钟管理器

MMCM是在PLL基础上发展而来的，是当前Xilinx（AMD）FPGA中最强大、最常用的时钟管理模块。

核心原理：同样基于模拟PLL，但增加了数字功能和更精细的分频器。

相比PLL的增强功能： 更精细的相位调整：MMCM具有相位偏移微调功能，可以以极小的步进（如1/56 of the VCO period）动态、精确地调整输出时钟的相位。这对于源同步接口（如DDR）的时序对齐至关重要。 更灵活的占空比调整：可以精确控制输出时钟的占空比（高电平时间与周期的比例）。 更宽的输出频率范围：通常支持更宽泛的输入和输出频率。

特点：功能最全面的时钟管理单元。几乎所有7系列及更新器件的设计中，首选和使用的都是MMCM。除非资源用尽，否则不会选择功能较弱的PLL或DCM。

简单对比：PLL vs MMCM

MMCM ≈ PLL + 精细相位调整 + 占空比控制

在Ultrascale+等最新器件中，官方文档通常只提MMCM，因为它已经完全包含了PLL的功能。

CMT - 时钟管理通道

CMT不是指一个具体的功能模块，而是一个物理资源块。

在FPGA的芯片布局中，时钟资源不是随意散布的。制造商将相关的时钟管理单元（如MMCM/PLL）和时钟缓冲器（BUFG, BUFH, BUFR等）打包在一起，放在芯片的特定垂直列上。这个“包”就叫做一个CMT。

以7系列FPGA为例，一个CMT包含： 1个MMCM 2个PLL

CMT的布局决定了FPGA内部时钟资源的分布。当你使用一个MMCM时，它所在CMT内的PLL资源就无法再使用了（因为它们共享一些输入路径）。理解CMT有助于在大型设计中规划时钟资源，避免时钟布线拥塞。

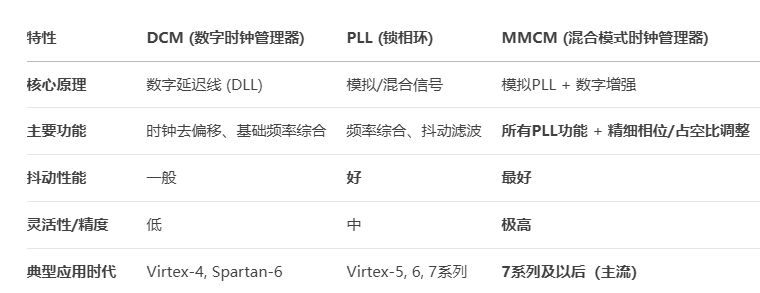

总结与对比

设计中的选用建议

现代设计（7系列及以后）：无条件首选MMCM。它提供了最强大的功能和最好的性能，能满足几乎所有时钟需求，包括高速串行通信、内存接口等对时序要求极其苛刻的场景。

资源受限时：如果一个设计需要很多时钟管理单元，MMCM用尽后，可以考虑使用同一个CMT内的PLL来完成一些性能要求不高的辅助时钟生成任务。

维护老项目：你只会在维护基于Spartan-6等老器件的项目时才会接触到DCM。在新设计中不应再使用。

总而言之，MMCM 是现代FPGA设计中功能最强大的时钟管理核心，而 CMT 是包含这些核心的物理家园。PLL是MMCM的功能子集，DCM则是已被淘汰的前代技术。
