京东用来解决热key问题的JD-hotkey框架有多牛逼？无需质疑，战绩可查！

大家好，我是程序员牛肉

最近在捣鼓我们公司内部的高性能缓存中间件Squirrel。在看相关解决热key问题文档的时候，突然想到了京东的JD-hotkey框架。这玩意可算是名声在外了，号称能够解决海量激增QPS压塌服务层的问题。

而其也在一次次的京东双十一网购热潮中完美的抗下了压力，该框架的含金量不言而喻。因此我们今天来向大家介绍一下这个框架。

先说说这个框架是干什么的吧。我们可以设想这样一个场景：在购物网站中我们可能会用redis来存一些排行榜上的商品。但是此时由于该商品进行了优惠力度比较大的减免，成为了一个“爆品”，再加上平台的大量推流，每秒瞬间引入了数百万的请求量。

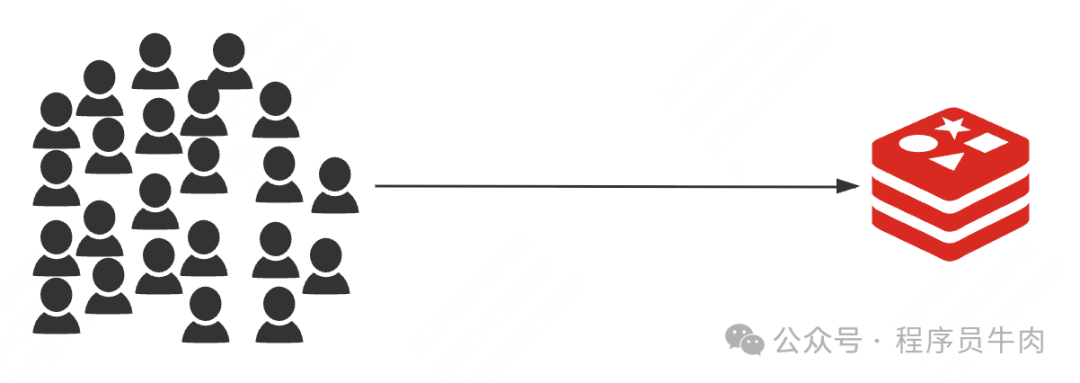

这数百万的请求打到Redis的同一个键上，使其瞬间成为了一个热key。这种极短时间窗口内的海量流量直接给其所在的redis集群干瘫痪了。而且这种流量又是突发顺时流量，也就是在一天中也就那几秒的流量高峰。为了这几秒的流量高峰去对整个系统做扩充也不太划算。

而且这玩意不仅仅是你的存储层扛不住，甚至连你的应用层tomcat也扛不出。海量的请求会导致你的tomcat运行缓慢，降低并发效率。

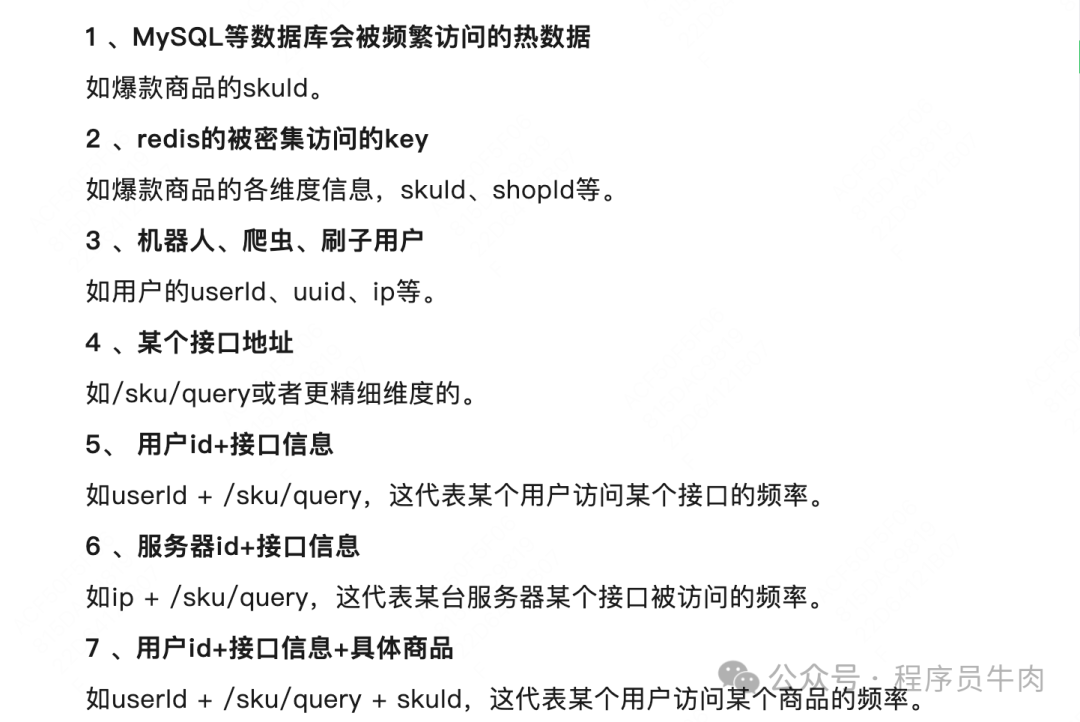

这这种情况其实在业内有一个专业的名词：热key问题。在实际案例中哪些是热key呢？这个框架的作者给了我们一些标准：

而目前主流的统计热key思路也就以下几种：

方法一:凭借业务经验，进行预估 其实这个方法还是挺有可行性的。比如某商品在做秒杀，那这个商品的key就可以判断出是热key。缺点很明显，并非所有业务都能预估出哪些key是热key。

方法二:在客户端进行收集 这个方式就是在操作redis之前，加入一行代码进行数据统计。那么这个数据统计的方式有很多种，也可以是给外部的通讯系统发送一个通知信息。缺点就是对客户端代码造成入侵。

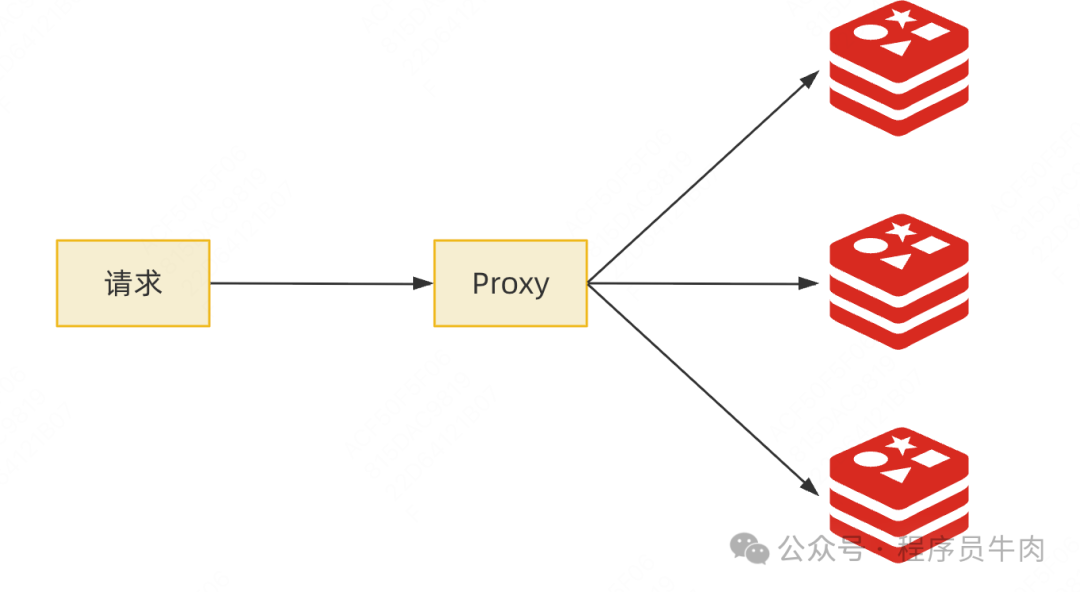

方法三:在Proxy层做收集 有些集群架构是下面这样的，Proxy可以是Twemproxy，是统一的入口。可以在Proxy层做收集上报，但是缺点很明显，并非所有的redis集群架构都有proxy。

方法四:用Redis自带命令： (1)monitor命令，该命令可以实时抓取出redis服务器接收到的命令，然后写代码统计出热key是啥。当然，也有现成的分析工具可以给你使用，比如redis-faina。但是该命令在高并发的条件下，有内存暴增的隐患，还会降低redis的性能。

(2)hotkeys参数，redis 4.0.3提供了redis-cli的热点key发现功能，执行redis-cli时加上–hotkeys选项即可。但是该参数在执行的时候，如果key比较多，执行起来比较慢。

方法五:自己抓包评估 有Redis客户端采用TCP协议与服务端进行交互，通信协议采用的是RESP，自己写程序监听端口进行分析就完事了。

已老实，这也太麻烦了。难道就没有一个现成的工具能让我们使用来实时检测热key嘛？

此时金光闪闪的京东告诉你：有的，我们已经帮你解决这个问题了。而这就是我们今天要介绍的框架：JD-hotkey。

京东自研的 JD-hotkey 框架是专为应对京东 APP 后台的高并发场景而设计的，用于探测和处理热数据。该框架能实时探测和处理大量的热键（hotkey），在毫秒级别内检测出热点数据。主要用于捕获爬虫、刷子用户和热门商品请求，并将这些热键毫秒级推送到各个服务端内存中，从而减少对数据层（如 Redis、MySQL）的查询压力，提升应用性能。JD-hotkey 支持对热商品进行本地缓存、对热用户进行访问拒绝、对热接口进行熔断等操作。

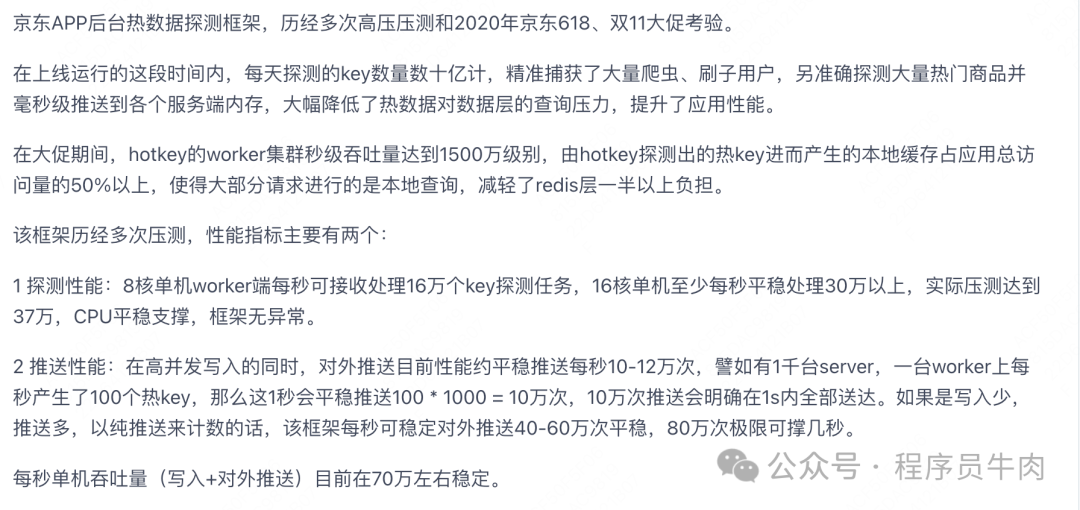

这玩意有多厉害？我只能说：无需质疑，战绩可查。以下内容截取自对应代码仓库的ReadME文件。

该项目已开源，对应的项目地址为：

https://gitee.com/jd-platform-opensource/hotkey 对应代码仓库

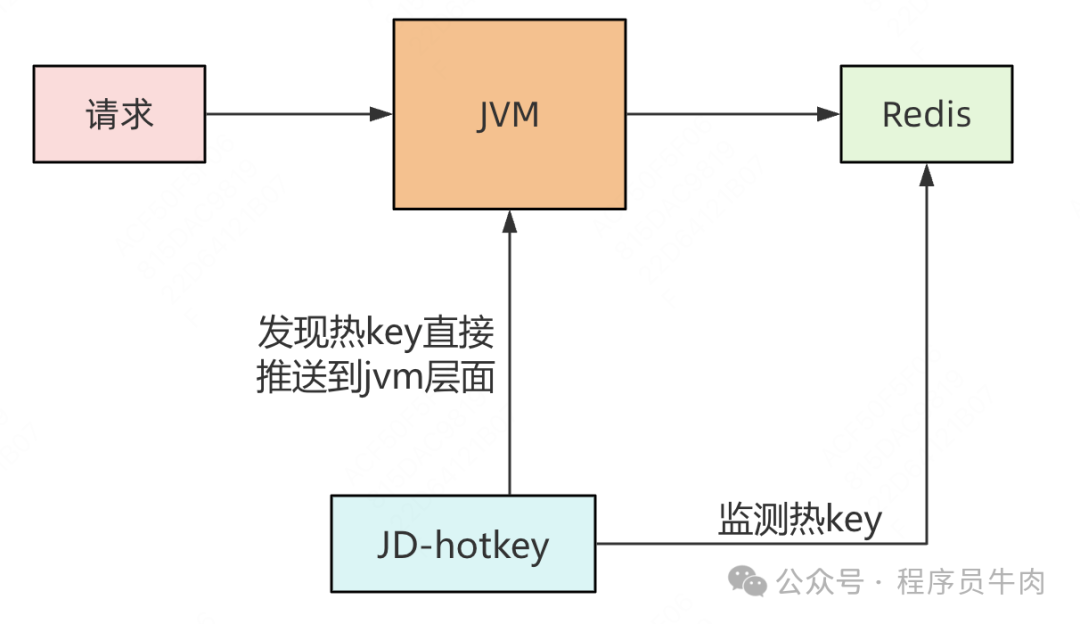

首先我们要明确一点：JD-hotkey解决热key问题的底层逻辑是找出热key之后将其推到对应的JVM中。这样重复请求的时候直接从JVM就可以获取数据，无需再与redis进行通信。

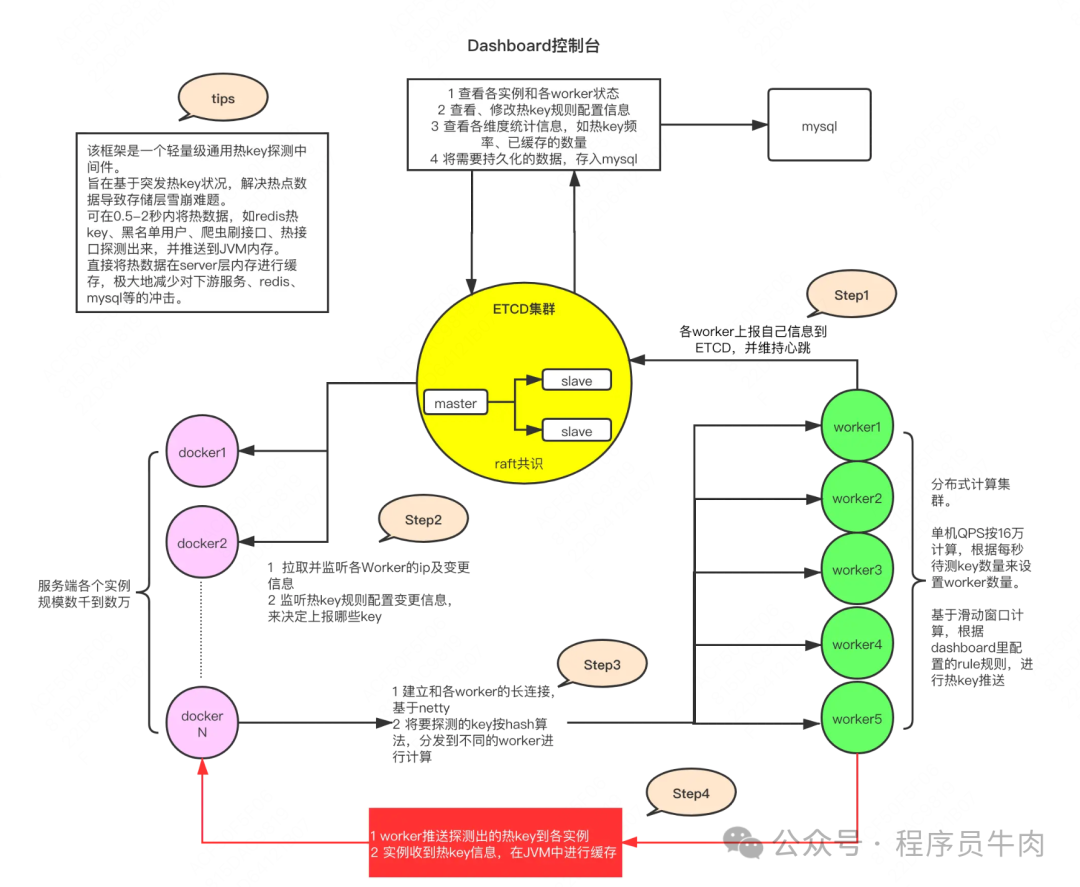

而从技术角度看的话，该框架的整体架构为：

其各个组成部分的作用为：

1 etcd集群（相当于是整个框架的注册中心和配置中心）

etcd作为一个高性能的配置中心，可以以极小的资源占用，提供高效的监听订阅服务。主要用于存放规则配置，各worker的ip地址，以及探测出的热key、手工添加的热key等。

[这玩意当ZooKeeper看就好，而该服务框架中之所以不使用Zookeeper是因为在高并发压力下，etcd的稳定性要比Zookeeper更好]

2 client端jar包

就是在服务中添加的引用jar，引入后，就可以以便捷的方式去判断某key是否热key。同时，该jar完成了key上报、监听etcd里的rule变化、worker信息变化、热key变化，对热key进行本地caffeine缓存等。

3 worker端集群

worker端是一个独立部署的Java程序，启动后会连接etcd，并定期上报自己的ip信息，供client端获取地址并进行长连接。之后，主要就是对各个client发来的待测key进行累加计算，当达到etcd里设定的rule阈值后，将热key推送到各个client。

4 dashboard控制台

控制台是一个带可视化界面的Java程序，也是连接到etcd，之后在控制台设置各个APP的key规则，譬如2秒20次算热。然后当worker探测出来热key后，会将key发往etcd，dashboard也会监听热key信息，进行入库保存记录。同时，dashboard也可以手工添加、删除热key，供各个client端监听。

这个框架的工作流程大致可以被描述为：

• 客户端通过引用hotkey的client包，在启动的时候上报自己的信息给worker，同时和worker之间建立长连接。定时拉取配置中心上面的规则信息和worker集群信息。
• 客户端调用hotkey的ishot()的方法来首先匹配规则，然后统计是不是热key。
• 通过定时任务把热key数据上传到worker节点。
• worker集群在收取到所有关于这个key的数据以后（因为通过hash来决定key 上传到哪个worker的，所以同一个key只会在同一个worker节点上），在和定义的规则进行匹配后判断是不是热key，如果是则推送给客户端，完成本地缓存。

[这么听有点绕，用大白话讲就是 客户端通过持有hotkey的client包来定期给worker上报他自己内部访问的比较频繁的key（认定规则是从ETCD集群中拉取的）。而worker会以一个滑动窗口的时间来记录这些key在一定时间内的总访问次数。如果总访问次数超出我们对于热key的配置规则的话，worker就会尝试将这个热key直接推送到对应的JVM中。这样下次请求就不需要访问redis了，而是直接从自己的JVM中获取。]

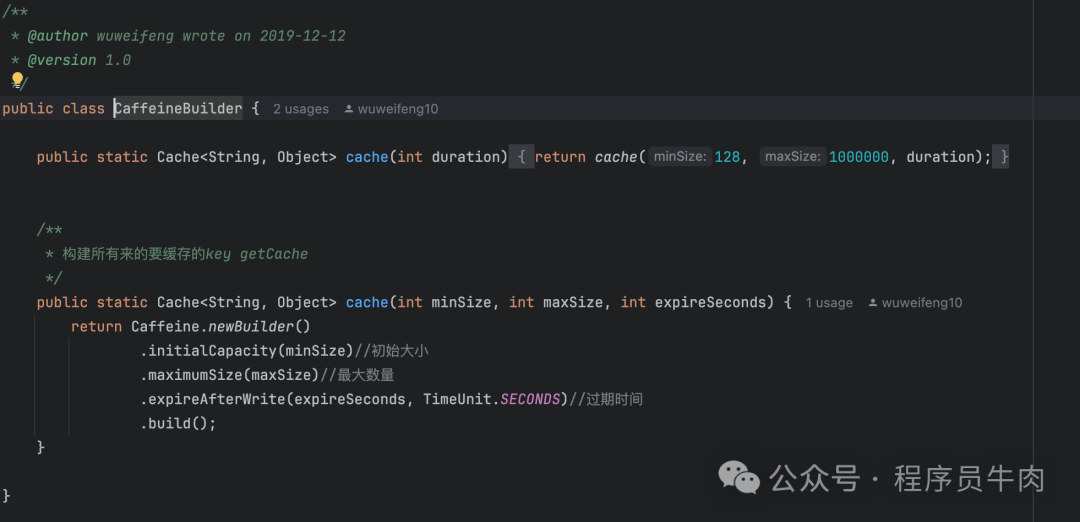

而所谓的推到JVM中其实也是基于Spring Caffeine去做的。不了解的可以先学一学这个缓存库

[Caffeine 是一个高性能的 Java 缓存库，旨在提供快速、灵活和高效的缓存解决方案。它是 Guava Cache 的一个替代品，提供了更高的性能和更多的功能。]

接下来我们继续看一看在这个框架中一些比较重要的源码，看懂他们将有利于你更加熟练的掌握这个框架：

Worker端：

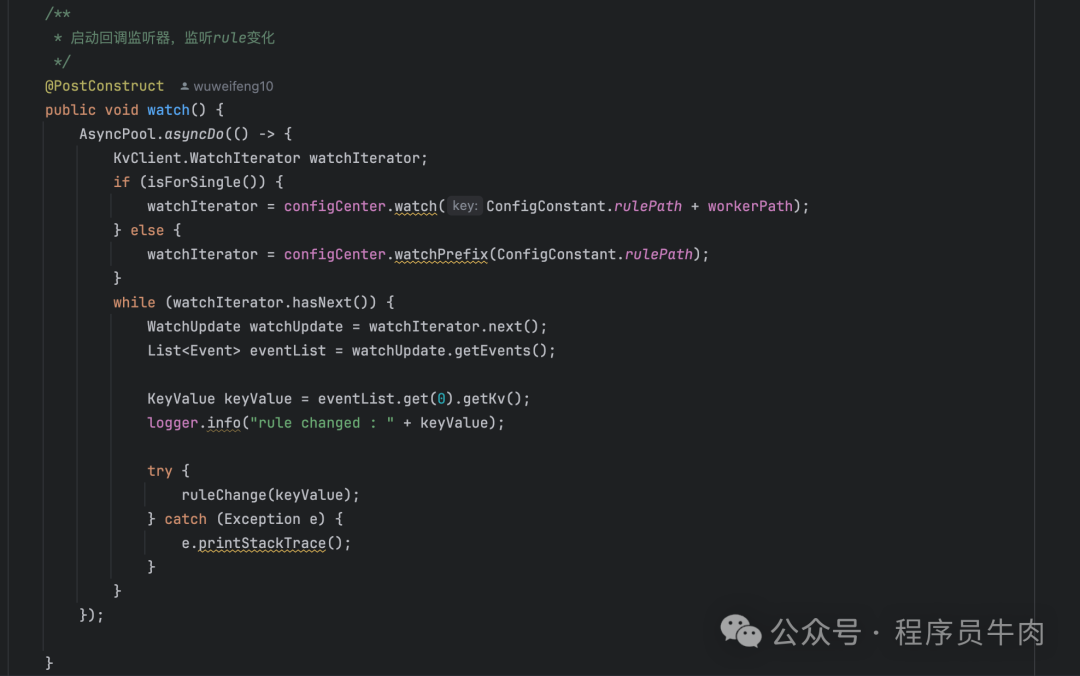

当一个worker启动之后，就会开启很多监听器来监听dashboard中的各种配置。比如监听热key配置规则：

当监听到热key的rule规则更改之后，我们调用了ruleChange方法来更新rule。点进这个方法：

可以发现他在获取到对应的appname和rule之后，将其放到了KeyRuleHolder中。这个类是用来存储各个app的rule信息的一个类，那为什么对rule进行更改只是需要将其放到KeyRuleHolder中呢？

不看源码，先推测。既然我们在前面讲架构的时候就已经讲过了这些rule要在client端中用到来判断热key。那么client端肯定就要有监听这个类的方法。

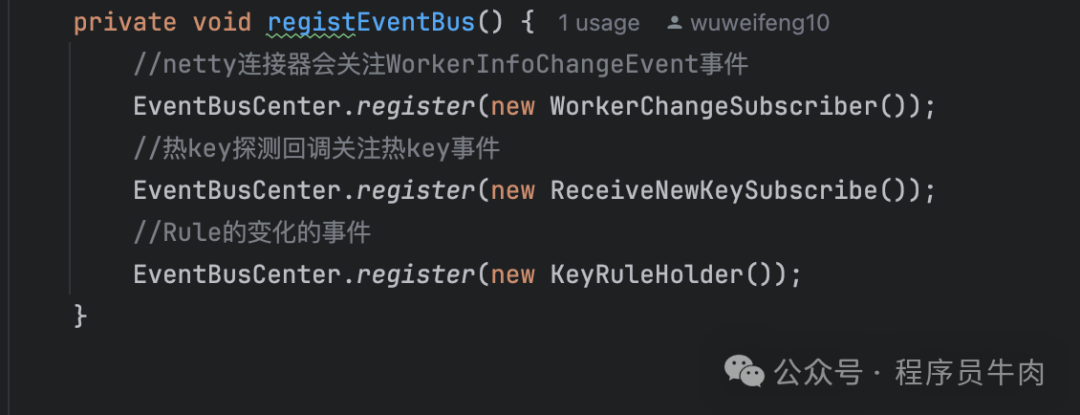

让我们去看看client的Starter类，就可以看到这样一个方法：

歪日，这不就串起来了。原来client端用了EventBus来监听Rule的变化事件，通过这种手段就实现了Client端的实时感知配置规则。

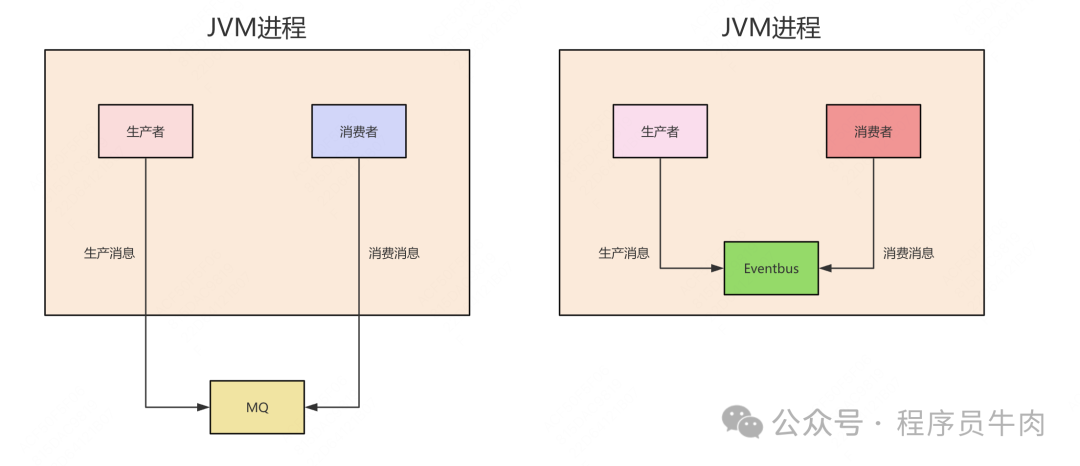

在这里再顺手简单的讲一下什么是evenbus。大家可以将其类比与MQ。不过MQ是跨进程（JVM）通信，而eventbus是在一个进程（JVM）内通信。

[EventBus 是一种基于发布-订阅模式的事件总线框架，广泛用于实现应用程序中各个组件之间的解耦和异步通信。EventBus 的主要功能是通过事件驱动的方式，实现组件之间的消息传递和处理。]

除此之外，worker最核心的 基于滑动窗口统计热key 相关代码 也要看一下

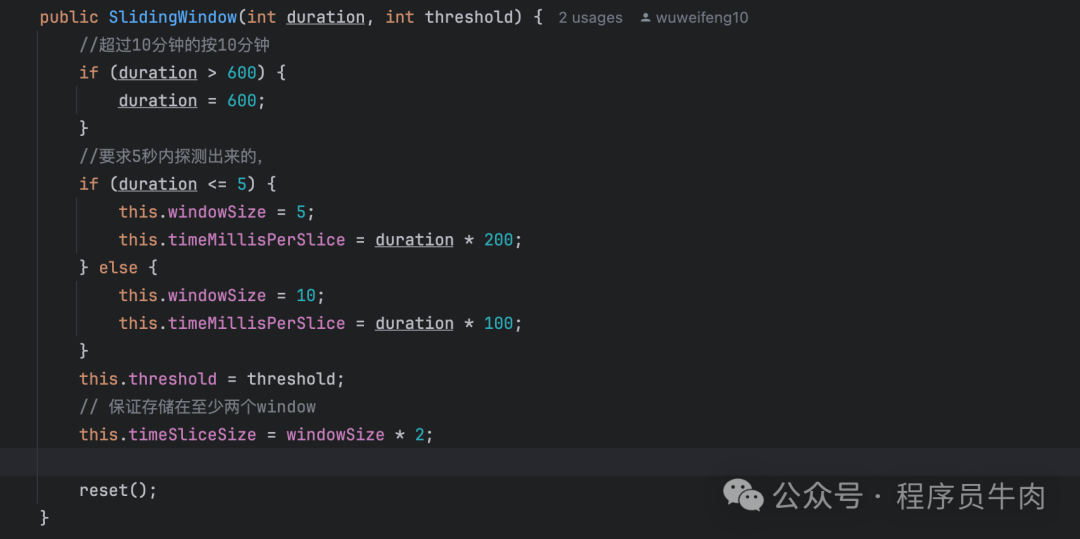

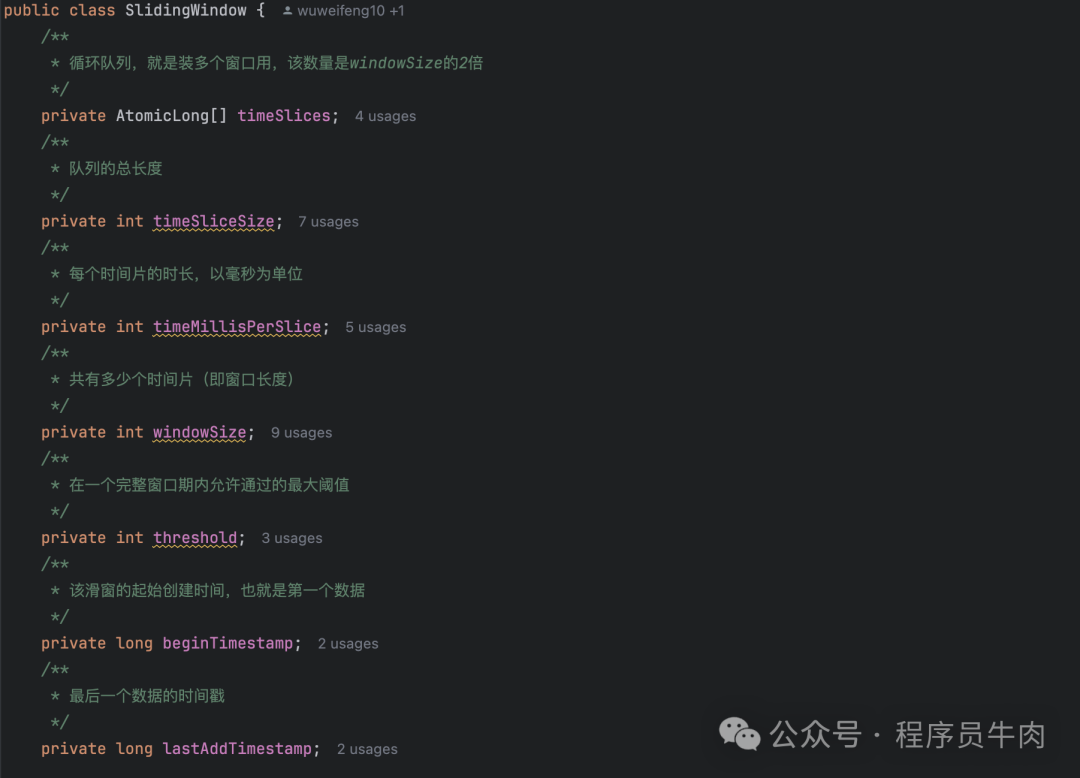

当我们尝试构造一个滑动窗口类的时候,会触发它的默认构造方法：

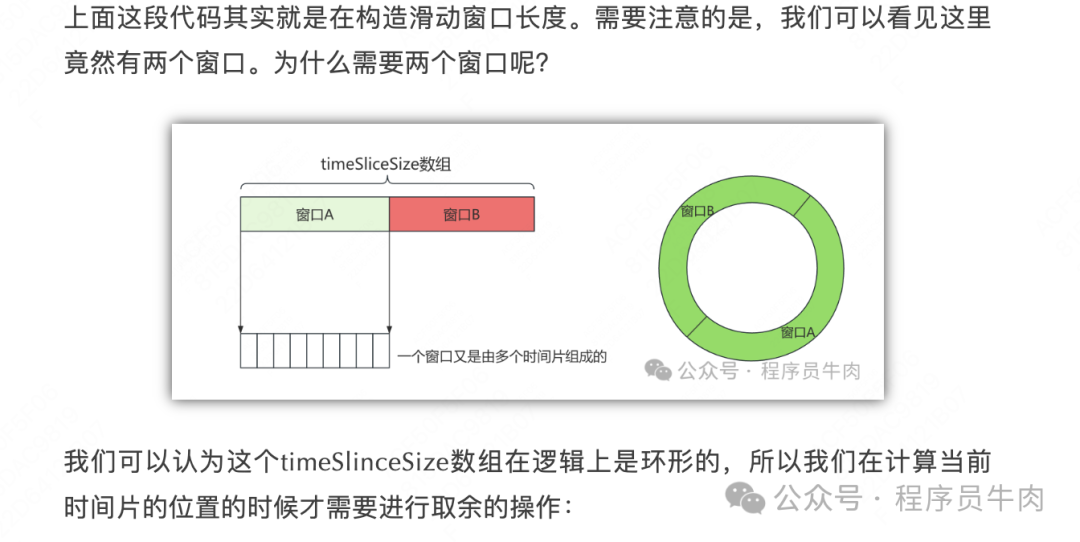

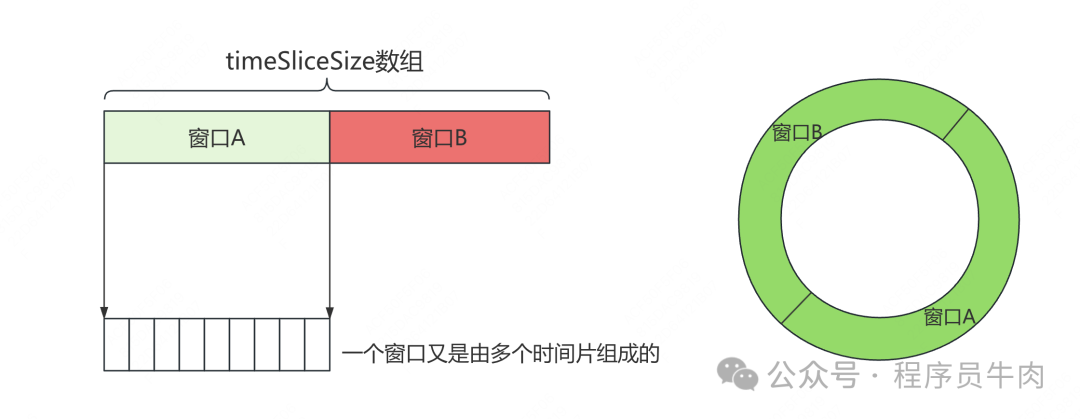

上面这段代码其实就是在构造滑动窗口长度。需要注意的是，我们可以看见这里竟然有两个窗口。为什么需要两个窗口呢？

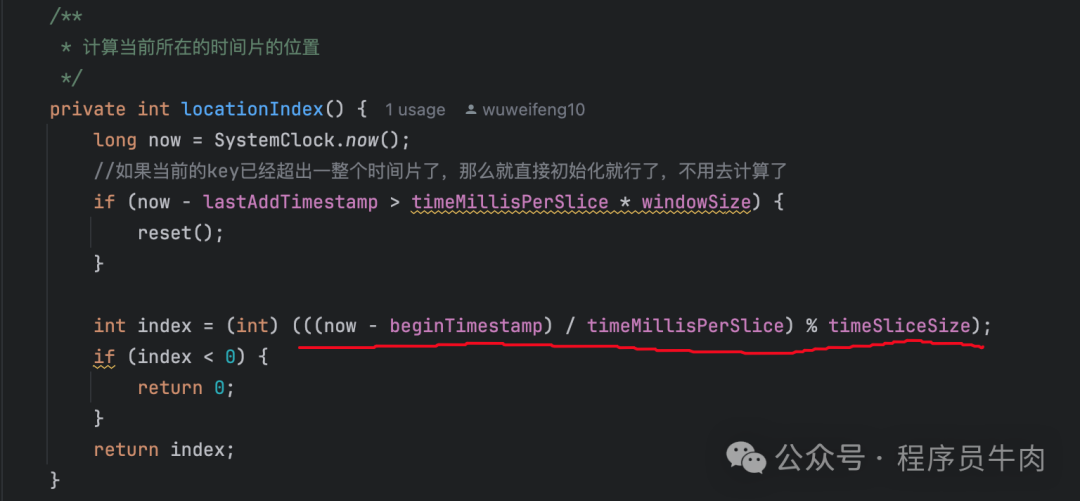

我们可以认为这个timeSlinceSize数组在逻辑上是环形的，所以我们在计算当前时间片的位置的时候才需要进行取余的操作：

让我们回归正题：为什么要有两个时间片？核心原因还是因为我们对于时间窗口的可用性要求比较高。通过交替使用两个窗口，可以在一个窗口进行数据写入的同时，另一个窗口进行数据读取和清理，确保读写操作互不干扰，从而提高系统的并发处理能力和性能。

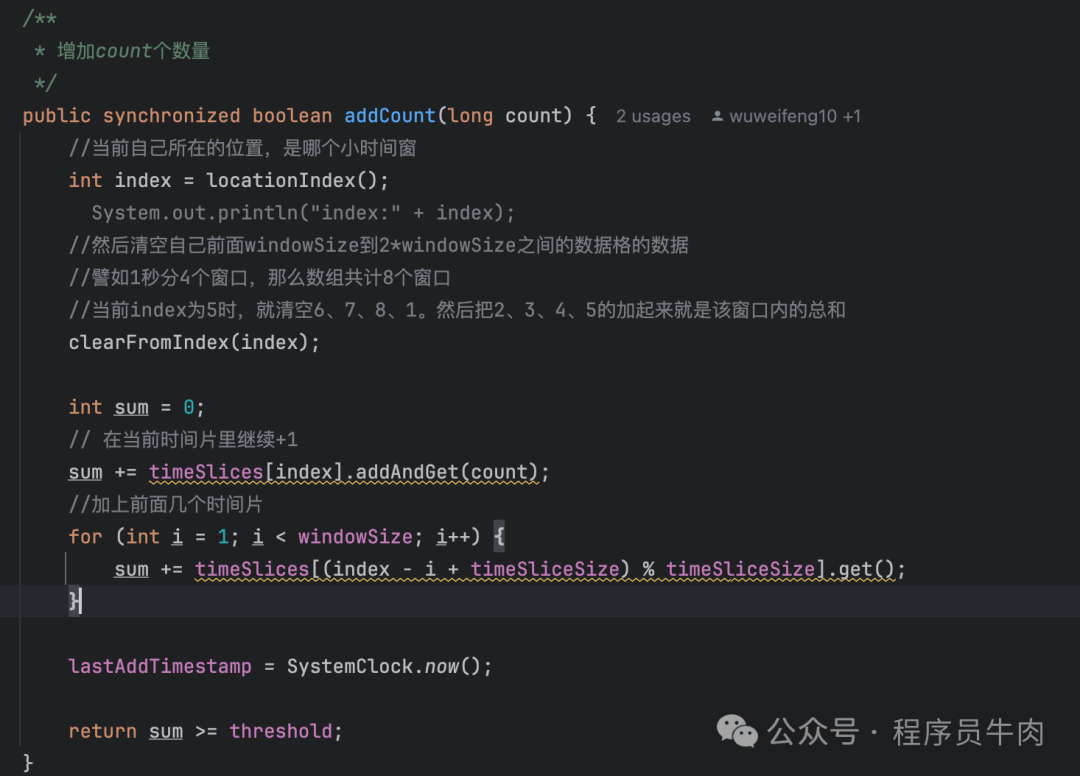

所以我们可以看到在addcount的时候，是需要计算当前可用的时间窗口的：

留心一下这种设计，后面我们还会遇到的。而这个滑动窗口类主要被用在worker中的keylistener中用来计算热键阈值。

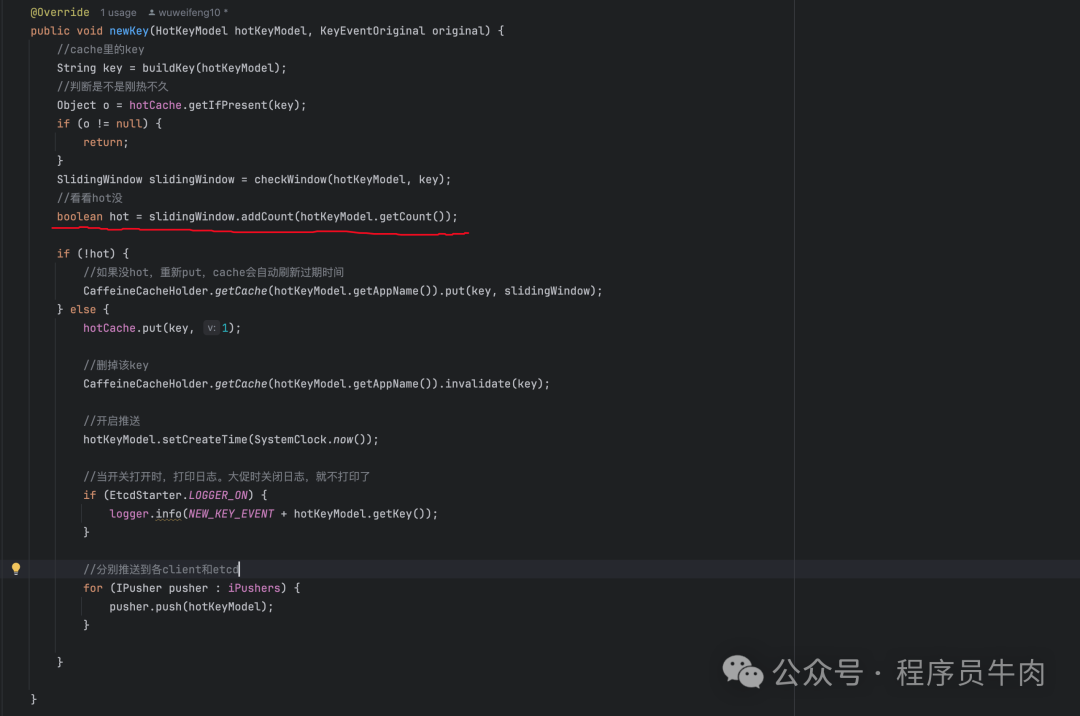

这段代码就是计算hotkey的相关代码。他从cache中取出相关的热key，计算访问次数之后判断当前key是否还是热key，如果是的话，就更新一下过期时间。如果已经不是热key了就删除该缓存，并且将其推送到client中。

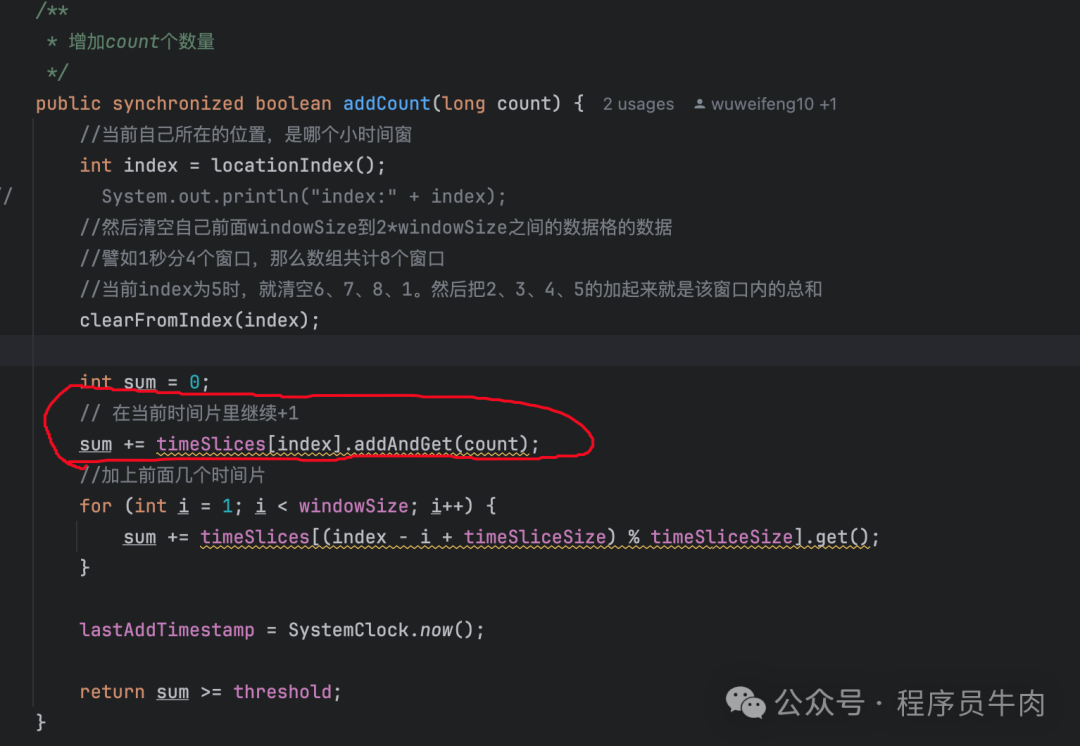

而在这一过程中其实是有线程安全问题的：所有的线程进来之后最后要更新key的热值的话，都会走到KeyListener中的addcount方法。

多个线程如果操作的是同一个key的话，就会获取到同一个时间片进行累加

因为存在线程安全问题，所以我们手动的给这个方法加了锁。但比如阈值是10的话，两个线程携带同一个key之后进入同一个时间片，而此时恰巧两次addcount都超出阈值了，回到newkey中，就会导致client端被推送了两次热key。

而第二次本来应该是存储在下一个时间片中，作为累计来统计hotkey阈值的。也就是说这种bug在一定程度上会导致我们的worker在统计热key的时候少计算一部分。

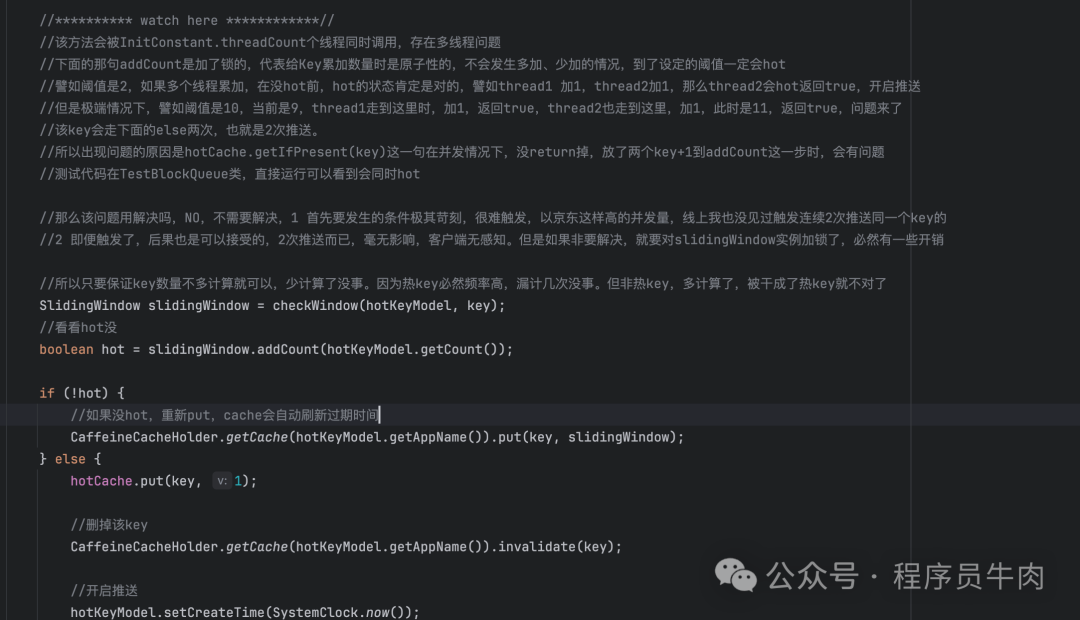

不过作者在相关的代码注释中给我们关于这个问题的回答：

简单的讲就是：作者认为这种概率实在是太小了，而且热key的热度一定是很高的，我们就算是丢失几次次数也没有多大的影响。相比之下如果为了这种线程安全问题直接给滑动窗口加锁的话，所带来的性能开销要大得多。

看完了worker中的一些代码，我们在再来看一看client端的：

先看一看client和worker的交互吧：

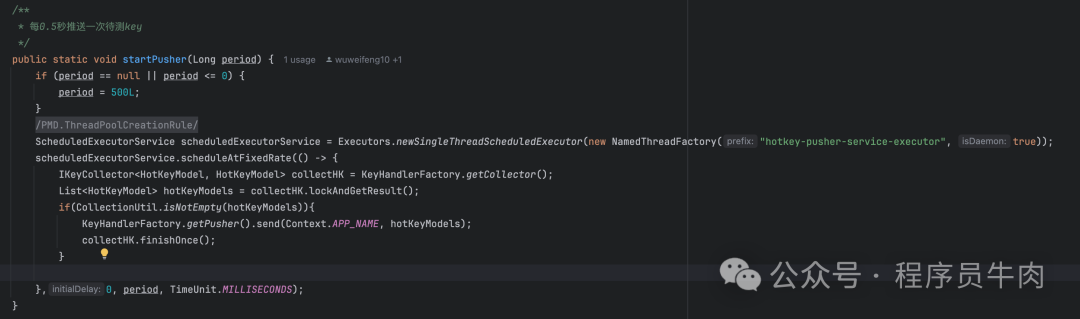

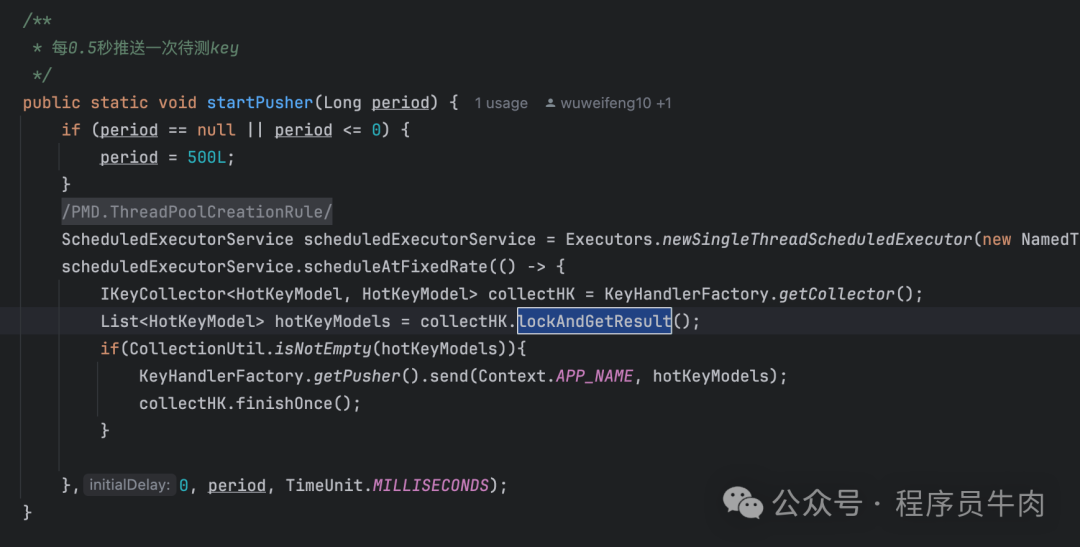

client每0.5秒会向worker中推一次待测试的key：

每10秒会向worker推送一次数量统计：

这样做的核心目的是为了减少与worker端的交互次数，减轻worker端的压力。那么既然是间隔和worker交互的，client端就一定会有一个设计来临时存储需要发送给worker的key和数量统计。

我们可以先看看client端对key进行统计的：

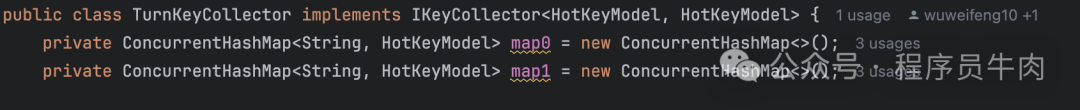

迎面而来就是两个ConcurrentHashMap，我们先不看这个玩意，继续往下看。这个类中包含了两个方法，分别是收集key以及上报key：

收集key：

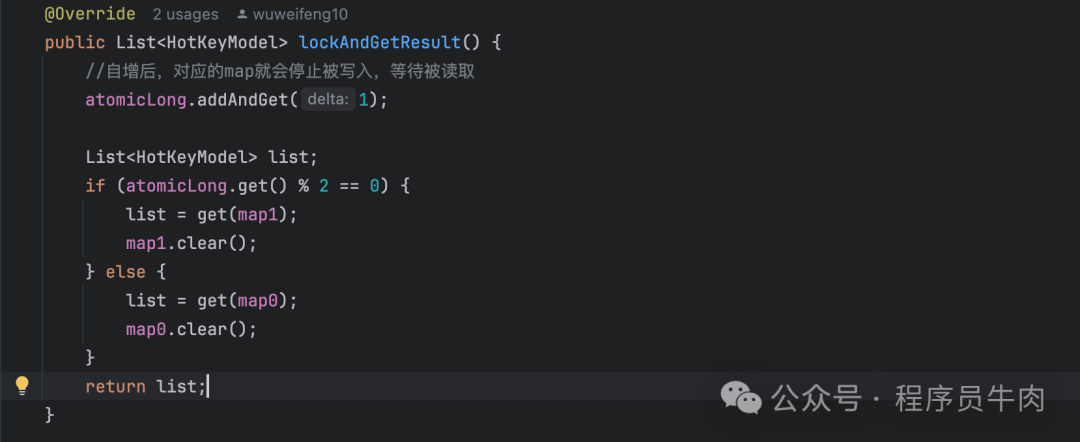

上报key：

上报key这个方法主要就在我们上面提到的每10秒会向worker推送一次数量统计中被调用：

让我们回归正题：为什么要有两个ConcurrentHashMap呢？一个ConcurrentHashMap还满足不了这个操作吗？

我们可以设想这样一个场景：如果只有一个CurrentHashMap，那么在向Worker推送消息的时候，实际上是没有办法进行写操作的。

而我们通过使用两个ConcurrentHasMap就实现了读写分离。在上报A中的key的时候，你就先往B写。当上报B里面的key的时候，你就先往A里面写。

此时你在回头看一看刚才那个timeSliceSize:

我们再来详细的从代码层面看一看这块是怎么实现读写分离的：

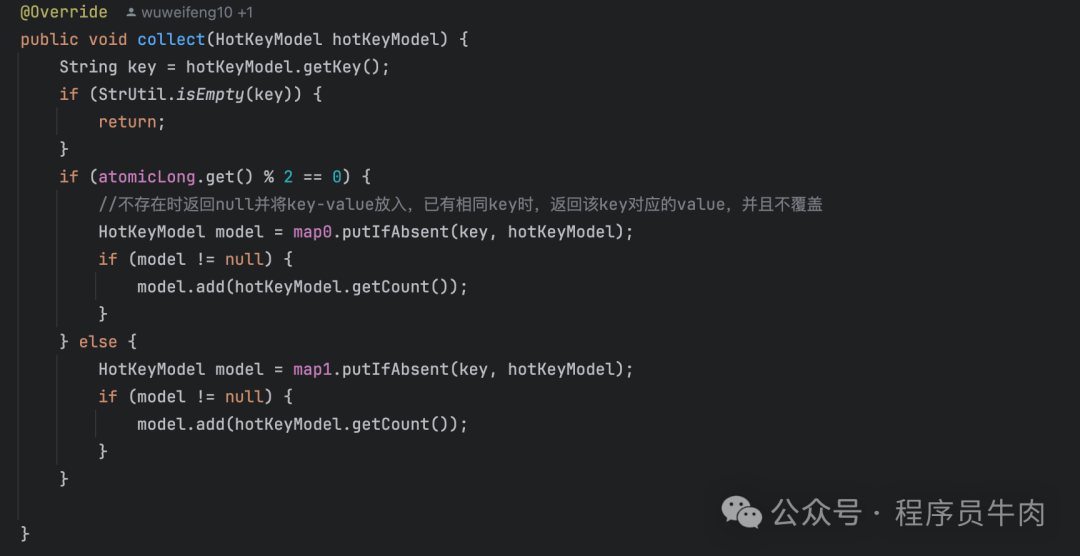

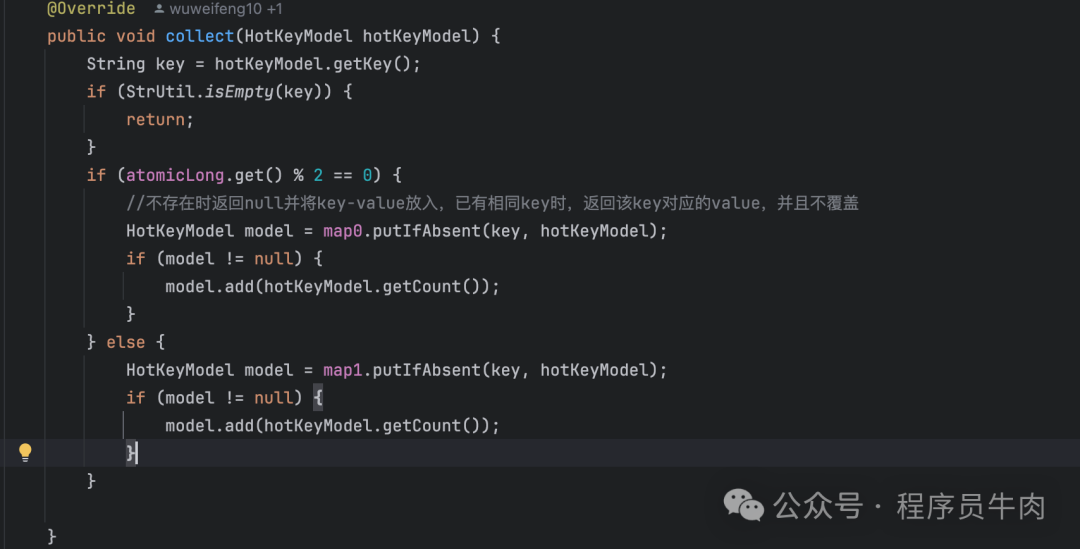

在cllect阶段，我们会对atomicLong值进行计算，如果是偶数就使用map0，如果是奇数就使用map1来存储对应的key。

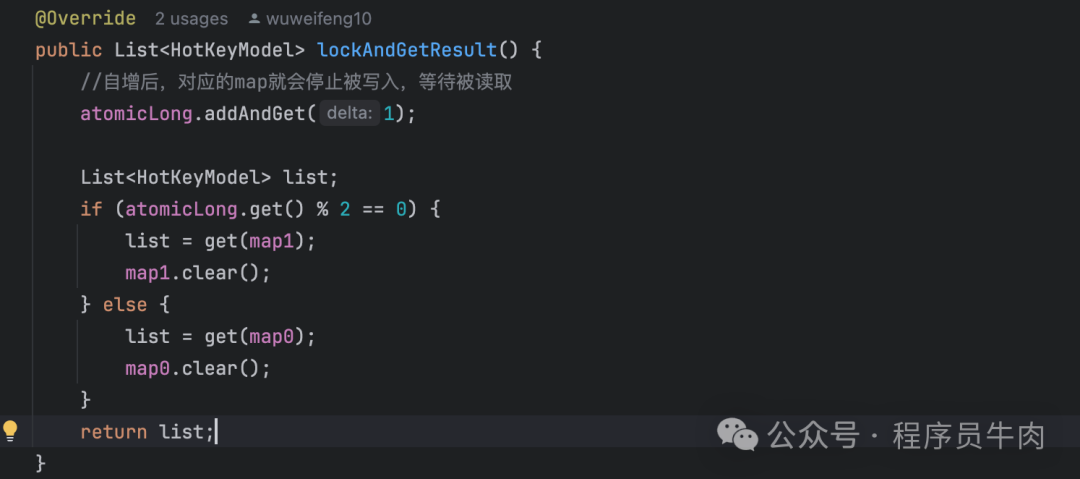

而在上报阶段：

我们先对atomicLong进行了加1的操作，导致这个数字的奇偶性逆转。此时如果是偶数的话，我们就上报map1。如果是奇数，我们就上报map2。

为了防止这块的逻辑绕住你，我来举一个例子：假设此时的atomic值为1。在collect的时候为奇数，就会将key存放在map1中。

在上报阶段，由于我们先对这个数进行了自增，导致现在atomic值为2。在上报的时候为偶数，我们就会选择map1上报。

但是新的key在调用collect存放的时候，由于现在已经是2了，就会导致其被存放到map0中。

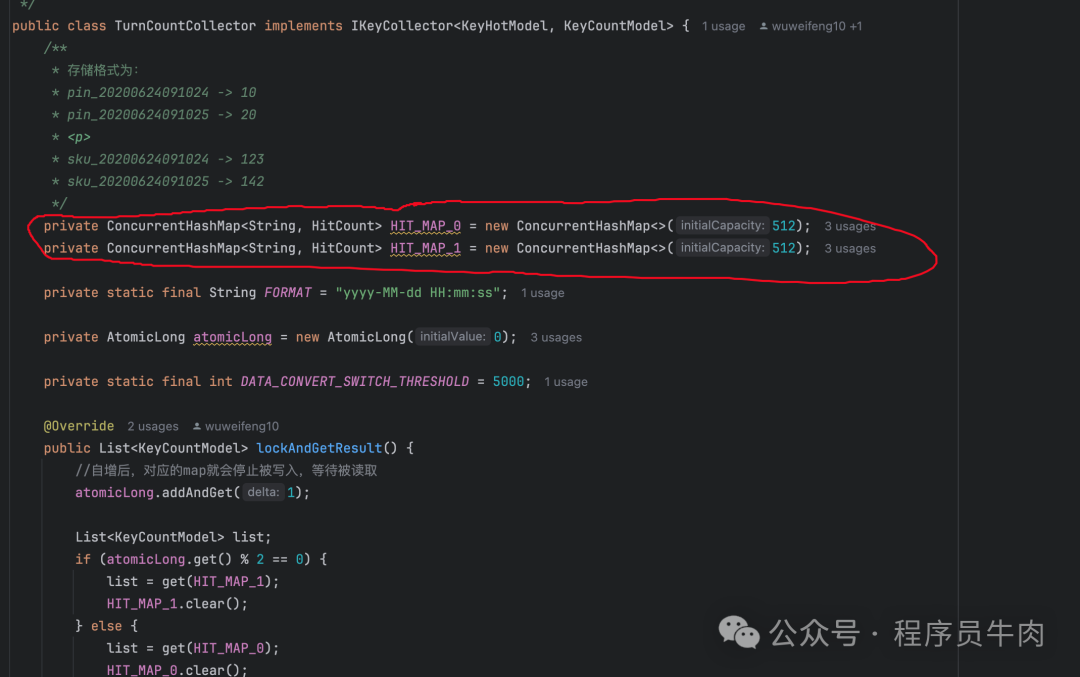

通过这种方法我们就使用两个currentHashmap完成了对key的读写分离。而其实在统计数量的时候也是同理：

[这里直接给初始空间设置为了512，避免了频繁扩容导致的性能损耗]

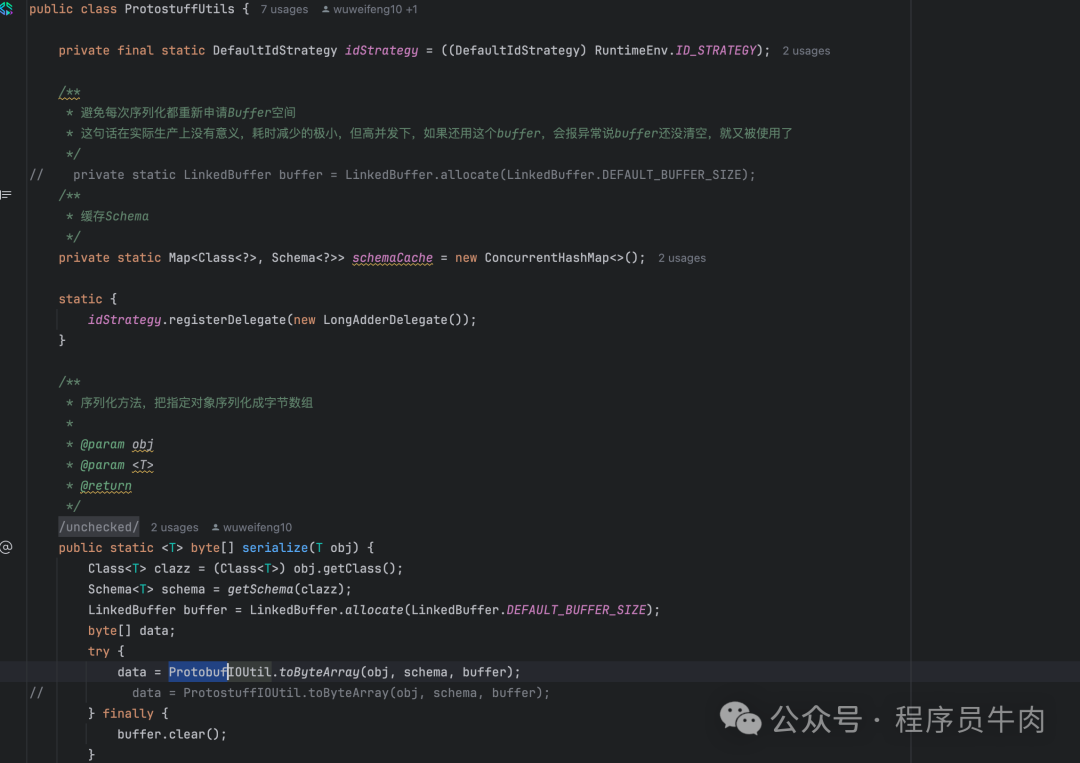

除此之外，当我们的client端尝试上报key和count给worker的时候，就会涉及到网络通信。网络通信中就需要将这些消息进行序列化发送，而为了提高性能，这个框架在序列化的时候并没有使用我们熟悉的FastJson进行序列化，而是采用了Protobuf。

这玩意的性能要高的多，现在比较热门的GO语言序列化底层就是用Protobuf做的。

[Protobuf，全称为 Protocol Buffers，是由 Google 开发的一种高效的、跨语言的序列化数据格式。它被广泛应用于数据存储、通信协议和 RPC（远程过程调用）等场景。Protobuf 的主要优点包括高效、灵活和跨平台。]

如果你对各种序列化协议感兴趣的话，可以看一看我之前写的这一篇文章：

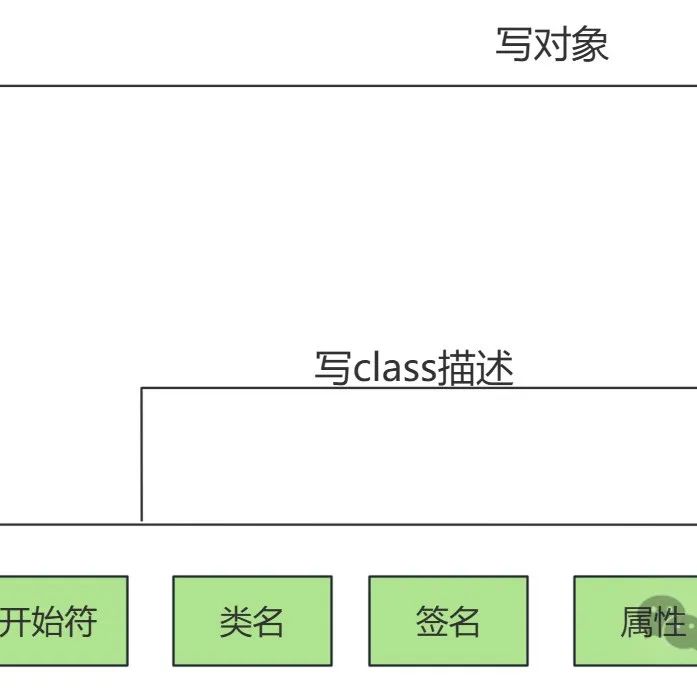

序列化就是转0101010？今天面试就到这里了，你先回去等通知吧。

2024-11-12

今天这篇就先写到这里吧。这一篇主要讲了JD-hotkey中一些比较重要的源码，后面我会再出一篇讲一讲hotkey的整体流程。希望我的文章可以帮到你。 关于hotkey的检测问题，你还有什么想说的吗？欢迎在评论区留言。
