UNITY3D默认的骨骼动画组件[SKinnedMeshRender]使用的是CPU蒙皮，屏幕内模型较多的时候会造成CPU负担过大，导致卡顿，手机发热等。新版本UNITY3D可以开启GPU Skinning，但其使用的 Transfrom feedback 会将大量顶点从GPU传到CPU再计算，以此来完成动画融合或IK等功能。因此需要高效的GPU蒙皮方案。

使用GPUSkinning

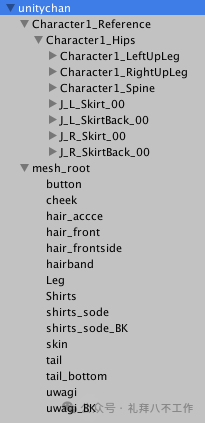

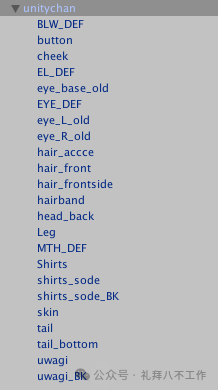

使用Unity Animation/Animator和SkinnedMeshRenderer制作角色prefab，保证Animation/Animator组件子构件有SkinnedMeshRenderer（可以参考Example目录中的例子）

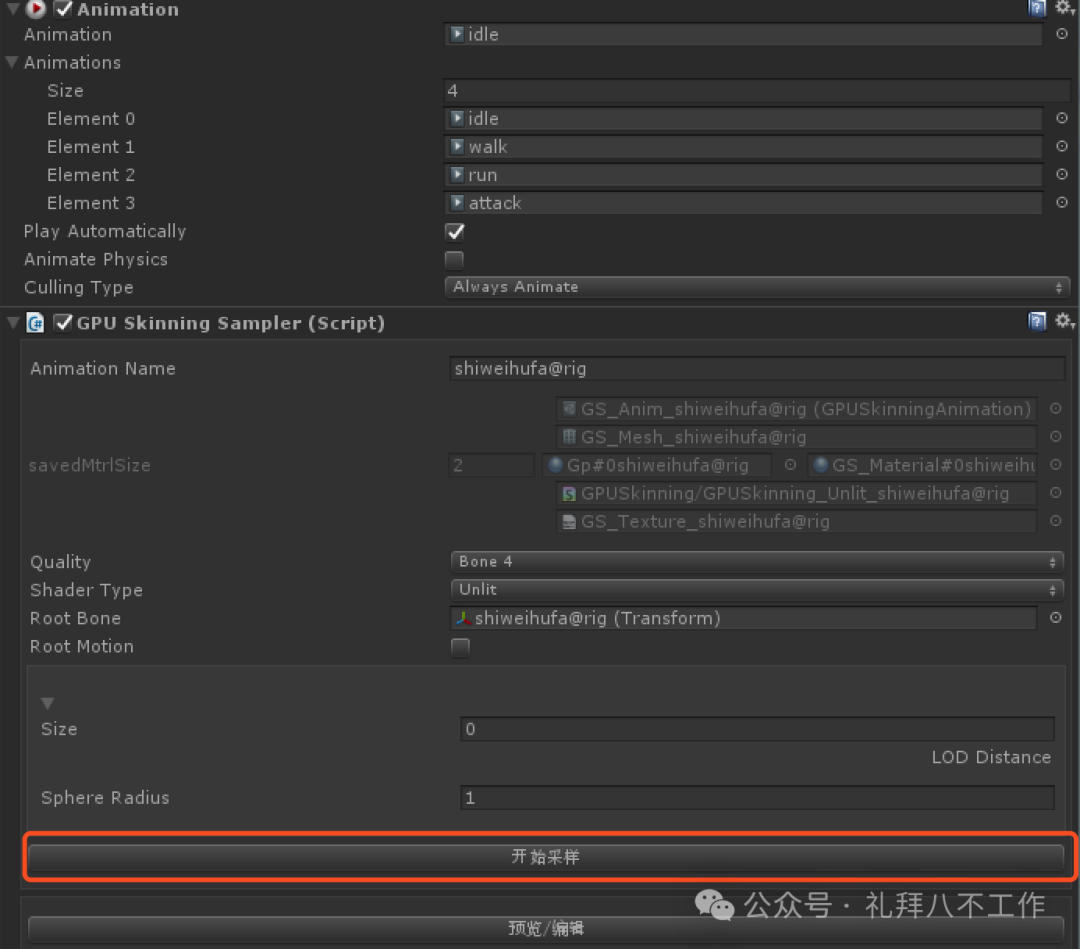

添加GPUSkinningSampler脚本到Animation/Animator绑定的GameObject上

上传失败，网络异常。

重试

工作原理

当场景中有很多人物动画模型的时候会产生大量开销，这些开销除了 DrawCall 外，很大一部分来自于骨骼动画。Unity 内置提供了 GPU Skinning 的功能，但测试下来并没有对整体性能有任何提升，反而整体的开销增加了不少。有很多种方法来减小骨骼动画的开销，每一种方法都有其利弊，都不是万金油，这里介绍的方法同样如此。其实本质还是 GPU Skinning，由们自己来实现，但是和 Unity 内置的 GPU Skinning 有所区别。

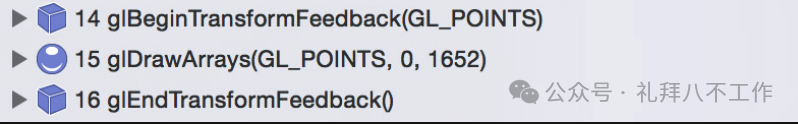

从上图中可以看到，Unity 调用到了 Opengl ES 的 Transform Feedback 接口，这个接口至少要到 OpenGL ES 3.0 才有。

在开启 GPUSkinning 的时候，Unity 确实已经在 CPU 中进行了骨骼变换，而后将矩阵数组传递给 Shader，通过 Transform Feedback 后，将结果存储到 Buffer Object 中，这时 Buffer Object 中存储的顶点数据已经是蒙皮完成了，最后渲染模型的时候直接拿来用即可。下面这段 glsl 既是输出 Transform Feedback 的，也证明了这点。

#version 300 es

const int max_bone_count = 32;
const highp float max_bone_count_inv = 1.0 / float(max_bone_count);
const highp float half_texel = 0.5 * max_bone_count_inv;
in vec3 in_vertex;
in vec3 in_normal;
in vec4 in_tangent;
in ivec2 in_boneIndices;
in vec2  in_boneWeights;
out vec3 out_pos;
out vec3 out_normal;
out vec4 out_tangent;

uniform vec4 bones[max_bone_count*3];
#define GET_MATRIX(idx) mat4( bones[int(idx)*3 + 0], bones[int(idx)*3 + 1], bones[int(idx)*3 + 2], vec4(0.0, 0.0, 0.0, 1.0))

void main(void)
{
    vec4 inpos = vec4(in_vertex.xyz, 1.0);
    mat4 localToWorldMatrix = GET_MATRIX(in_boneIndices.x) * in_boneWeights[0];
    if(in_boneWeights[1] > 0.0)
        localToWorldMatrix += GET_MATRIX(in_boneIndices.y) * in_boneWeights[1] ;
    out_pos = (inpos * localToWorldMatrix).xyz;
    gl_Position = vec4(out_pos.xyz, 1.0);
    out_normal = normalize( ( vec4(in_normal.xyz, 0.0) * localToWorldMatrix)).xyz;
    out_tangent = vec4( normalize( ( vec4(in_tangent.xyz, 0.0) * localToWorldMatrix)).xyz, in_tangent.w);
}

这次们要动手实现的就是这个过程，但是不使用 Transform Feedback，因为要保证在 OpenGL ES 2.0 上也能良好运行，况且引擎也没有提供这么底层的接口。

大致的步骤是这样的：

将骨骼动画数据序列化到自定义的数据结构中。这么做是因为这样能完全摆脱 Animation 的束缚，并且可以做到 Optimize Game Objects（Unity 中一个功能，将骨骼的层级结构 GameObjects 完全去掉，减少开销），同时不丢失绑点。在 CPU 中进行骨骼变换。将骨骼变换的结果传递给 GPU，进行蒙皮。很简单的三大步，对于传统的骨骼动画来说没有任何特殊的步骤，下面会对其中的每一步展开说明，并将其中的细节说清楚。

提取骨骼动画数据

重试

目的就是将这些数据提取出来，存储到自定义的数据结构中。代码大致是这样的：

EditorCurveBinding[] curvesBinding = AnimationUtility.GetCurveBindings(animClip);
foreach(var curveBinding in curvesBinding)
{
    // 旋转
    AnimationCurve curveRX = AnimationUtility.GetEditorCurve(animClip, curveBinding.path, curveBinding.type, "m_LocalRotation.x");
    AnimationCurve curveRY = AnimationUtility.GetEditorCurve(animClip, curveBinding.path, curveBinding.type, "m_LocalRotation.y");
    AnimationCurve curveRZ = AnimationUtility.GetEditorCurve(animClip, curveBinding.path, curveBinding.type, "m_LocalRotation.z");
    AnimationCurve curveRW = AnimationUtility.GetEditorCurve(animClip, curveBinding.path, curveBinding.type, "m_LocalRotation.w");

    // 位移
    AnimationCurve curvePX = AnimationUtility.GetEditorCurve(animClip, curveBinding.path, curveBinding.type, "m_LocalPosition.x");
    AnimationCurve curvePY = AnimationUtility.GetEditorCurve(animClip, curveBinding.path, curveBinding.type, "m_LocalPosition.y");
    AnimationCurve curvePZ = AnimationUtility.GetEditorCurve(animClip, curveBinding.path, curveBinding.type, "m_LocalPosition.z");

    // 不考虑缩放，假定所有骨骼的缩放都是 1

    float curveRX_v = curveRX.Evaluate(second);
    float curveRY_v = curveRY.Evaluate(second);
    float curveRZ_v = curveRZ.Evaluate(second);
    float curveRW_v = curveRW.Evaluate(second);

    float curvePX_v = curvePX.Evaluate(second);
    float curvePY_v = curvePY.Evaluate(second);
    float curvePZ_v = curvePZ.Evaluate(second);

    Vector3 translation = new Vector3(curvePX_v, curvePY_v, curvePZ_v);
    Quaternion rotation = new Quaternion(curveRX_v, curveRY_v, curveRZ_v, curveRW_v);
    NormalizeQuaternion(ref rotation);
    matrices.Add(
        Matrix4x4.TRS(translation, rotation, Vector3.one)
    );
}

其中有两个注意点。第一，要清楚 AnimationCurve 中提取出来的旋转量是欧拉角还是四元数，这里一开始就弄错了，想当然认为是欧拉角，所以随后计算得到的结果也就错了。第二，用来旋转的四元数，必须是单位四元数（模是1），否则你会得到 Unity 的一个报错信息。

以上的代码中，将每一帧的数据以 30fps 的频率直接采样了出来，其实也可以不采样出来，而是等需要的时候再从 AnimationCurve 中采样，这样会更平滑但是运行时的计算量也更多了。

骨骼变换

骨骼变换是所有代码的核心部分了，看似挺复杂，其实想清楚后代码量是最少的:

private void Update()
{
    // 更新 Walk 动作的所有骨骼变换
    UpdateBoneAnimationMatrix("Walk", second);
    second += Time.deltaTime;
}

private void UpdateBoneAnimationMatrix(string animName, float time)
{
    // boneAnimation 是我们自定义的数据结构
    // 其中存储了刚才从 AnimationCurve 中采样到的动画数据
    GPUSkinning_BoneAnimation boneAnimation = GetBoneAnimation(animName);
    int frameIndex = (int)(time * boneAnimation.fps) % (int)(boneAnimation.length * boneAnimation.fps);
    // 获取当前播放的是哪一帧的动画数据
    GPUSkinning_BoneAnimationFrame frame = boneAnimation.frames[frameIndex];

    // 刷新所有的骨架动画矩阵
    UpdateBoneTransformMatrix(bones[rootBoneIndex], Matrix4x4.identity, frame);
}

private void UpdateBoneTransformMatrix(GPUSkinning_Bone bone, Matrix4x4 parentMatrix, GPUSkinning_BoneAnimationFrame frame)
{
    int index = BoneAnimationFrameIndexOf(frame, bone);
    Matrix4x4 mat = parentMatrix * frame.matrices[index];
    // 当前骨骼
    bone.animationMatrix = mat * bone.bindpose;

    // 继续递归子骨骼
    GPUSkinning_Bone[] children = bone.children;
    int numChildren = children.Length;
    for(int i = 0; i < numChildren; ++i)
    {
        UpdateBoneTransformMatrix(children[i], mat, frame);
    }
}

简单来说骨骼变换就是一个矩阵乘法，比如 bone0（简写为b0）是 bone1（简写为b1）的父骨骼：

注意这里是矩阵左乘（从右往左读），trs 是 Matrix4x4.TRS，也就是从 AnmationCurve 采样到的数据。 Bindpose 的作用是将模型空间中的顶点坐标变换到骨骼空间中（是骨骼矩阵的逆矩阵），然后应用当前骨骼的变换，沿着层级关系一层层的变换下去。

蒙皮

private void Update()
{
    UpdateBoneAnimationMatrix("Walk", second);
    Play();
    second += Time.deltaTime;
}

private Matrix4x4[] matricesUniformBlock = null;
private void Play()
{
    int numBones = bones.Length;
    for(int i = 0; i < numBones; ++i)
    {
        matricesUniformBlock[i] = bones[i].animationMatrix;
    }
    // 将骨骼变换的结果传递到 Shader 中
    // SetMatrixArray这是 Unity5.4 之后提供的新的 API
    // 以前是不能直接传一个数组的，只能一个个元素单独传，效率很低
    // 新的 API 减小了开销（看下图）
    newMtrl.SetMatrixArray(shaderPropID_Matrices/*_Matrices*/, matricesUniformBlock);
}

重试

由于骨骼数量固定为 24，所以图中的 96 = 24 x 4

使用 SetMatrixArray 其实有点浪费了，因为对于一个 4x4 的矩阵（四个float4）来说，最后一维永远是（0, 0, 0, 1），所以可以使用 3x4的矩阵（三个float4）代替，这样就减少了数据传递的压力。

现在所有的骨骼变换矩阵已经传递到 Shader 中了，就可以使用这些数据来蒙皮（变换顶点坐标）

// 模型确定为 24 个骨骼
// 不同的设备对常量寄存器存储的最大数据量都是有差别的，这一点需要注意
uniform float4x4 _Matrices[24];

struct appdata
{
    float4 vertex : POSITION;
    float2 uv : TEXCOORD0;
    // tangent 存储了骨骼索引和权重
    // tangent.x 第一根骨骼索引
    // tangent.y 第一根骨骼权重
    // tangent.z 第二根骨骼索引
    // tangent.w 第二根骨骼权重
    float4 tangent : TANGENT;
};

v2f vert (appdata v)
{
    v2f o;

    // 蒙皮
    float4 pos =
        mul(_Matrices[v.tangent.x], v.vertex) * v.tangent.y +
        mul(_Matrices[v.tangent.z], v.vertex) * v.tangent.w;

    // 注意，如果用到了 normal，也要像顶点一样经过蒙皮处理哦

    o.vertex = mul(UNITY_MATRIX_MVP, pos);
    o.uv = TRANSFORM_TEX(v.uv, _MainTex);
    return o;
}

// Mesh.tangents 里预先存储了骨骼索引和权重
// tangent 里只容得下两个骨骼融合
Vector4[] tangents = new Vector4[mesh.vertexCount];
for(int i = 0; i < mesh.vertexCount; ++i)
{
    BoneWeight boneWeight = mesh.boneWeights[i];
    tangents[i].x = boneWeight.boneIndex0;
    tangents[i].y = boneWeight.weight0;
    tangents[i].z = boneWeight.boneIndex1;
    tangents[i].w = boneWeight.weight1;
}
newMesh.tangents = tangents;

其他可以同时进行的优化方案

除了使用GPUSkinning之外们还可以选择使用层次细节（LOD），它是根据物体在游戏画面中所占视图的百分比来调用不同复杂度的模型的。简单而言，就是当一个物体距离摄像机比较远的时候使用低模，当物体距离摄像机比较近的时候使用高模。这是一种优化游戏渲染效率的常用方法，缺点是占用大量内存。使用这个技术，一般是在解决运行时流畅度的问题，采用的是空间换时间的方式。 结合GPUSkinning与LOD将会大大提高同屏数量，同时相应的画面会有所降低。可根据实际情况进行处理。

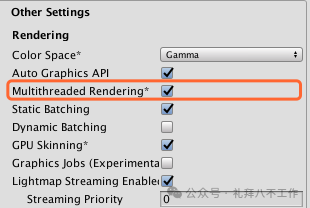

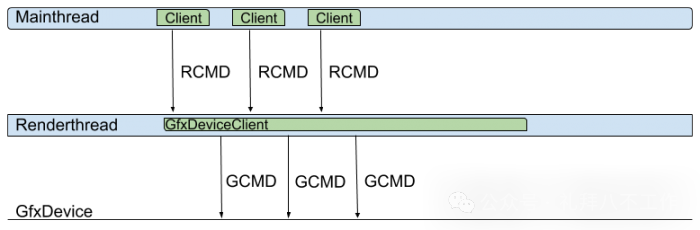

启用多线程渲染(Multithreading render) ，启用多线程渲染之后渲染效率高出一半左右。原理是将Mesh渲染任务交给另外的渲染进程以此降低当前进程的渲染耗时。
