RealPLC AI编程新增PlanAgent，使得生成的PLC程序更靠近工控现场！

Hello工控

发布于 2026-05-25 12:42:12

410

文章被收录于专栏：Hello工控Hello工控

我们在第一期内测的时候，有朋友也提到生成程序和代码前需要plan规划下，这几天时间针对这点做了重大更新，新增了PlanAgent，专门处理用户的输入请求。

当然，思路也很简单，跟目前所有的AI进行vibe coding前，最好使用Plan模式进行规划，反复几轮对话以后，确定好plan规划，再来执行，一般比走一步看一步再优化这种方式，既准确，而且相对来说也更加节约tokens。

所以，我们这期来简单概括下，目前代码还在优化，会放到我们第二期内测中，敬请期待！

PLAN模式

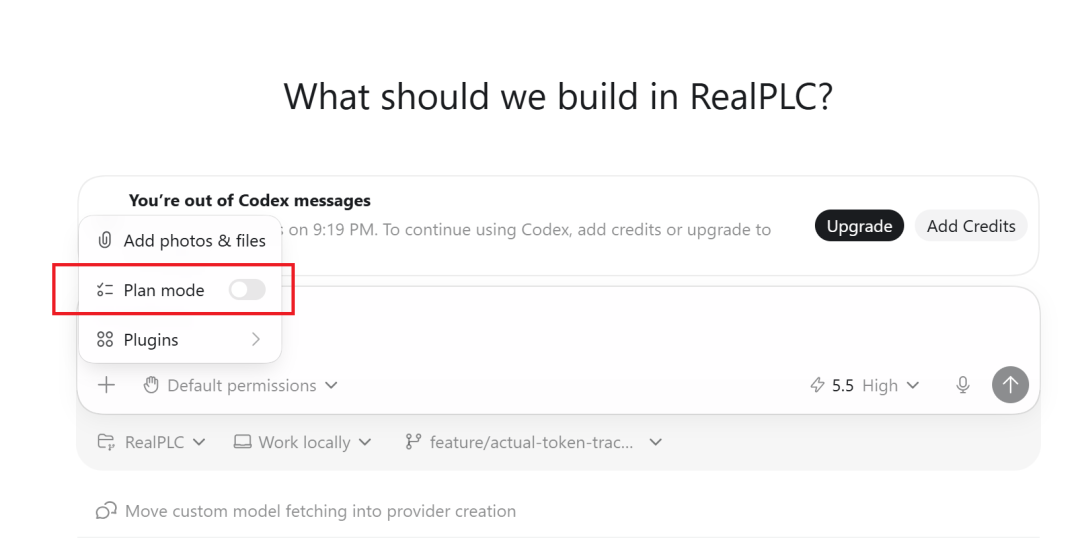

关于plan模式实际上，各个AI工具基本上都已经内置了，甚至都不用去某个选项里特意去配置，只需要提问的时候带上这个词，在比较复杂的应用里面也会生成plan。

从我们真正使用和体验上来看，plan模式也需要先通过大量的上下文及需求询问后，才能得到比较好的PLAN计划。

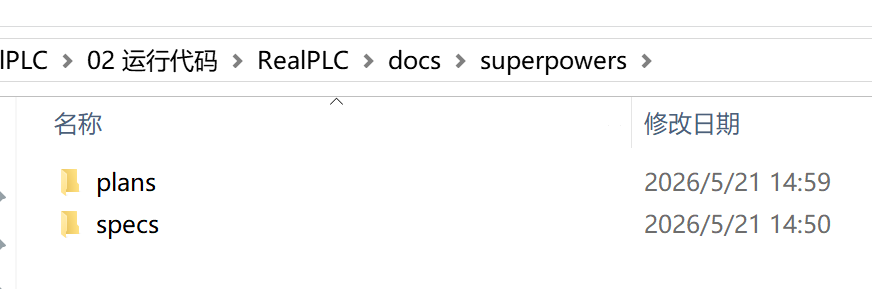

当然，我们在vibe coding当前的RealPLC产品时候，也发现不仅仅有plan文档，而且还多了spec文档，格式都是md。

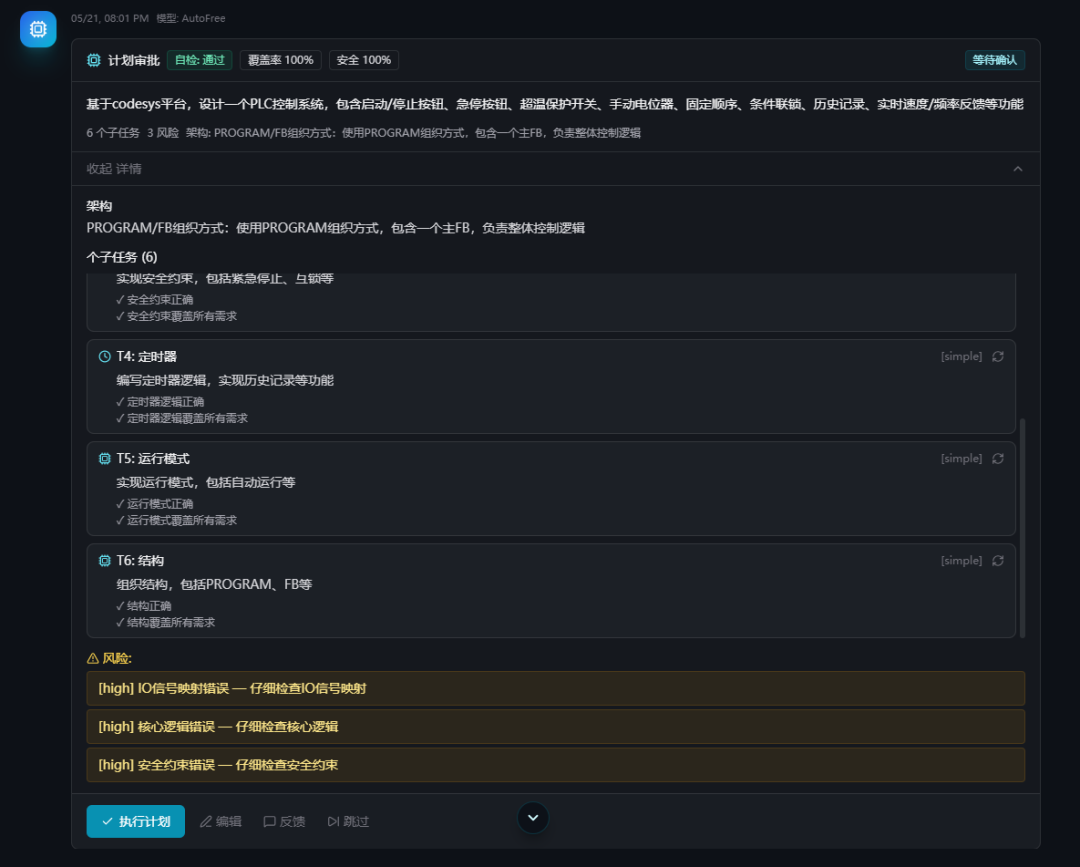

也就是说，在Plan以前还多了一步spec，也就是详细的细节和设计需求和你讨论清楚后，再来执行计划。根据计划再更新todolist：

需求分析

实际上，我们自己在编程之前，也会详细的了解客户设备的选型清单，输入输出的具体类型，输出是变频还是伺服等等。这些信息没有，根本没办法下手。

所以，我们在生成代码之前就加入需求分析这一步，可以让AI了解系统具体需求之后，再来推理，生成代码。

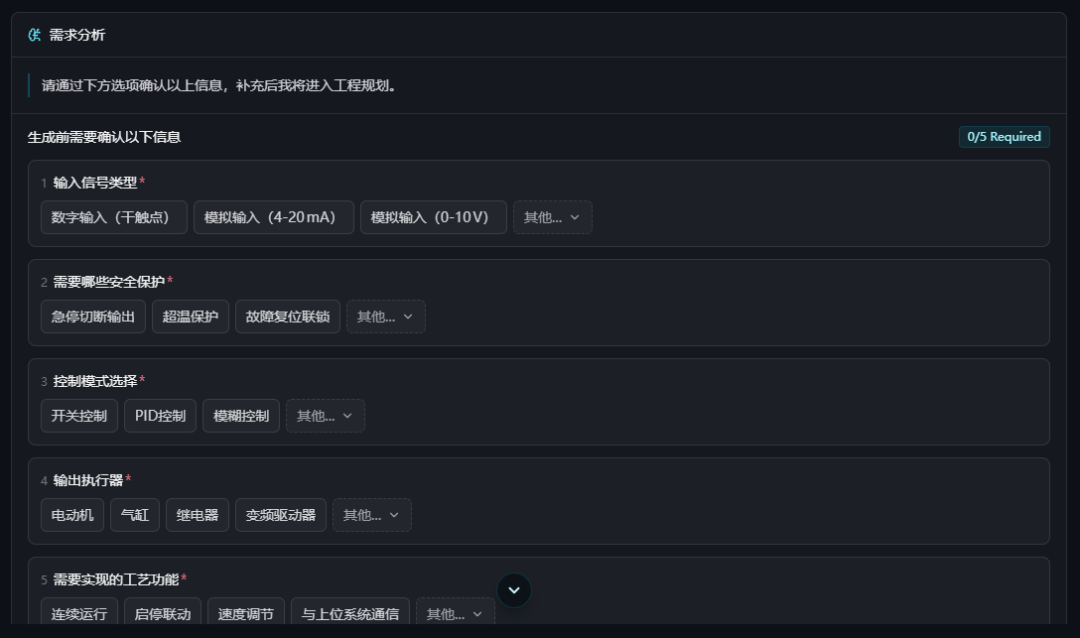

为了方便交互和快速推进，我们改善了问题回答的交互方式，直接通过选项选择具体的问题答案。通过这些问题交流后，AI才知道代码方向在哪里。

比较

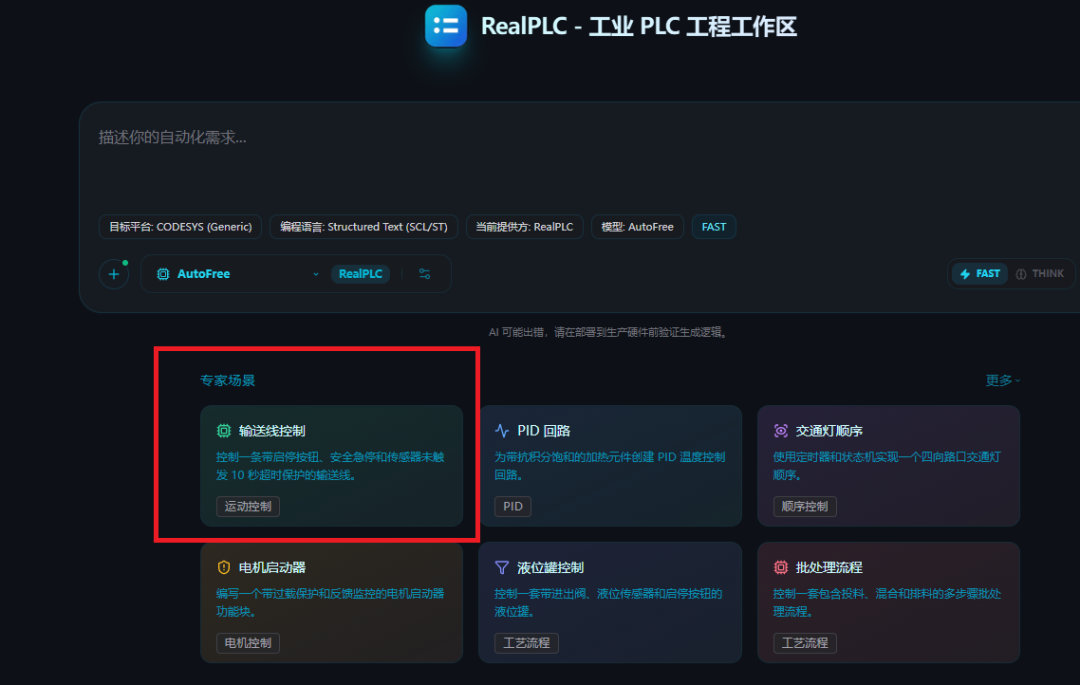

我们为了方便比较，把第一期的生成效果，和当前的效果做个对比。第一期已经在我们网站www.realplc.com，所以直接登录访问：

选择最简单的专家模板，输送带的控制为例，这样两者提示词一模一样，我们直接把这两次的具体代码贴在下方。

第一期初始代码：







VAR
// 输入变量
    xStartButton: BOOL;// 启动按钮
    xStopButton: BOOL;// 急停按钮
    xSensor: BOOL;// 传感器信号
    xSensorFault: BOOL;// 传感器故障
    xGrid: BOOL;// 输送机安全栅

// 状态变量
    xRun: BOOL;// 输送机运行状态
    xStartCmd: BOOL;// 启动命令标志
    xStopCmd: BOOL;// 停止命令标志
    bStartPress: BOOL;// 启动按钮按下标志
    bStopHold: BOOL;// 急停锁定标志

// 定时器
    tSensorTimeout: TON;
    tSensorFaultCheck: TON;

// 常量
CONST
        gSensorTimeout: TIME := T#10s;// 传感器超时时间
        gFaultCheckInterval: TIME := T#1s;// 故障检测间隔
END_VAR
//--------------------------------------------------------------------//

// ========================
// 输入处理
// ========================
// 输入消抖
xStartButton := xStartButton OR NOT bStartPress;
xStopButton := xStopButton AND bStopHold;

// 启动按钮处理
CASE bStartPress
OFTRUE:
        xStartCmd :=TRUE;
        bStartPress :=FALSE;
ELSE
        xStartCmd :=FALSE;
END_CASE;

// 急停按钮处理
IF xStopButton THEN
    bStopHold :=TRUE;
    xStopCmd :=TRUE;
ELSE
IF NOT xStopButton THEN
        bStopHold :=FALSE;
        xStopCmd :=FALSE;
    END_IF;
END_IF;

// ========================
// 故障检测
// ========================
// 检测传感器故障
IF xSensorFault THEN
    tSensorFaultCheck(Q :=TRUE, PT := gFaultCheckInterval);
    xSensor :=FALSE;// 优先级高故障时强制置为FALSE
ELSE
    tSensorFaultCheck(Q :=FALSE);
END_IF;

// 传感器超时检测
tSensorTimeout(Q := xSensor AND NOT xSensorFault, PT := gSensorTimeout);

// ========================
// 状态机逻辑
// ========================
// 急停优先级最高
IF xStopCmd THEN
    xRun :=FALSE;
ELSE
// 启动条件判断
IF xStartCmd THEN
        xRun := xGrid AND xSensor;
ELSE
        xRun :=FALSE;
    END_IF;
END_IF;

// 运行控制
IF xRun THEN
// 启动PLC运行
    xRun :=TRUE;
ELSE
// 停止PLC运行
    xRun :=FALSE;
END_IF;

// ========================
// 输出控制
// ========================
TONMotor(
    Q := xRun,
    IN := xRun AND xSensor,// 冲程检测
    PT := gCycleTime
);

// 输出保护
IF NOT xGrid THEN
    xRun :=FALSE;// 安全栅断开时停止
END_IF;

经过Plan之后优化的代码：







(*============================================================*)
(*  数据类型定义                                         *)
(*============================================================*)
TYPE
  E_ConveyorState :
(
    Idle,(* 1. 空闲状态 *)
    Starting,(* 2. 启动阶段 *)
    Running,(* 3. 运行阶段 *)
    Stopping,(* 4. 停止阶段 *)
    Fault          (* 5. 故障状态 *)
);
  ST_FaultRec :
  STRUCT
    dtFault : DATE_AND_TIME;(* 故障时间戳 *)
    sType   :STRING[20];(* 故障类型 *)
  END_STRUCT;
END_TYPE

(*============================================================*)
(*  功能块：输送线控制                                 *)
(*============================================================*)
FUNCTION_BLOCK FB_ConveyorControl
VAR_INPUT
  xStartBtn   : BOOL;(* 启动按钮 (干触点) *)
  xStopBtn    : BOOL;(* 停止按钮 (干触点) *)
  xEStop      : BOOL;(* 急停按钮 (硬件联锁) *)
  xOverTemp   : BOOL;(* 超温传感器 (干触点) *)
  xFaultReset : BOOL;(* 故障复位按钮 *)
  bAuxReady   : BOOL;(* 辅助设备就绪信号 *)
  rSpeedSet   : REAL;(* 手动电位器设定速度 0~50Hz *)
  rTemperature: REAL;(* 温度值，用于条件联锁 *)
END_VAR
VAR_OUTPUT
  xVFDEnable : BOOL;(* 变频器启停信号 *)
  rVFDSpeed  : REAL;(* 变频器速度设定 *)
  xFault     : BOOL;(* 故障指示 *)
  sFaultCode :STRING[20];(* 故障描述 *)
  sFaultTime :STRING[30];(* 故障时间字符串 *)
END_VAR
VAR
(* 状态机 *)
  eState          : E_ConveyorState := E_ConveyorState.Idle;
(* 边沿检测 *)
  rtrigStartBtn   : R_TRIG;
  rtrigStopBtn    : R_TRIG;
  rtrigFaultReset : R_TRIG;
(* 计时器 *)
  tonStopDelay    : TON;
  tonOverTempClear: TON;
(* 速度输出 *)
  rSpeedOut       : REAL;
(* 故障历史 *)
  arrFaultHistory :ARRAY[0..gc_iMaxFaultHistory-1]OF ST_FaultRec;
  iFaultIndex     : INT :=0;
(* 变量 *)
  xFirstScan      : BOOL :=TRUE;
  xFaultPrev      : BOOL :=FALSE;
END_VAR
VAR_CONSTANT
  gc_iMaxFaultHistory   : INT   :=10;(* 故障历史记录最大数量 *)
  gc_tStopDelay          : TIME  := T#1s;(* 停止延迟 *)
  gc_tOverTempClearDelay: TIME  := T#5s;(* 超温恢复延迟 *)
  gc_tStartDelay         : TIME  := T#1s;(* 启动延迟（可选） *)
END_VAR

(*------------------------------------------------------------*)
(*  1. 首扫初始化                                      *)
(*------------------------------------------------------------*)
IF xFirstScan THEN
(* 输出安全状态 *)
  xVFDEnable :=FALSE;
  rVFDSpeed  :=0.0;
  xFault     :=FALSE;
  sFaultCode  :='';
  sFaultTime  :='';
(* 计时器重置 *)
  tonStopDelay(IN:=FALSE, PT:=gc_tStopDelay);
  tonOverTempClear(IN:=FALSE, PT:=gc_tOverTempClearDelay);
(* 边沿检测重置 *)
  rtrigStartBtn(IN:=FALSE);
  rtrigStopBtn(IN:=FALSE);
  rtrigFaultReset(IN:=FALSE);
(* 计数器重置 *)
  iFaultIndex :=0;
  xFirstScan :=FALSE;
END_IF

(*------------------------------------------------------------*)
(*  2. 边沿检测                                            *)
(*------------------------------------------------------------*)
rtrigStartBtn(CLK:=xStartBtn);
rtrigStopBtn(CLK:=xStopBtn);
rtrigFaultReset(CLK:=xFaultReset);

(*------------------------------------------------------------*)
(*  3. 计时器调用（无条件）                               *)
(*------------------------------------------------------------*)
tonStopDelay(IN:=rtrigStopBtn.Q, PT:=gc_tStopDelay);
tonOverTempClear(IN:=NOT xOverTemp, PT:=gc_tOverTempClearDelay);

(*------------------------------------------------------------*)
(*  4. 速度限幅                                            *)
(*------------------------------------------------------------*)
rSpeedOut := FC_Clamp(rSpeedSet,0.0,50.0);

(*------------------------------------------------------------*)
(*  5. 故障检测（急停 > 超温）                            *)
(*------------------------------------------------------------*)
IF xEStop THEN
  xFault     :=TRUE;
  sFaultCode :='EStop';
ELSIF xOverTemp THEN
  xFault     :=TRUE;
  sFaultCode :='OverTemp';
ELSIF tonOverTempClear.Q THEN
(* 超温恢复后清除故障 *)
  xFault :=FALSE;
END_IF

(*------------------------------------------------------------*)
(*  6. 故障历史记录（首次检测时记录）                     *)
(*------------------------------------------------------------*)
IF xFault AND NOT xFaultPrev THEN
(* 记录时间戳与类型 *)
  arrFaultHistory[iFaultIndex].dtFault := DATE_AND_TIME();
  arrFaultHistory[iFaultIndex].sType   := sFaultCode;
(* 记录时间字符串 *)
  sFaultTime := DATE_AND_TIME_TO_STRING(arrFaultHistory[iFaultIndex].dtFault);
(* 循环写入 *)
  iFaultIndex :=(iFaultIndex +1) MOD gc_iMaxFaultHistory;
END_IF
xFaultPrev := xFault;

(*------------------------------------------------------------*)
(*  7. 状态机                                             *)
(*------------------------------------------------------------*)
CASE eState OF
  E_ConveyorState.Idle:
IF NOT xEStop AND NOT xOverTemp AND NOT xFault AND rtrigStartBtn.Q AND bAuxReady THEN
      eState := E_ConveyorState.Starting;
    END_IF

  E_ConveyorState.Starting:
(* 先等待辅助设备就绪后再启用 VFD *)
IF bAuxReady THEN
      xVFDEnable :=TRUE;
      rVFDSpeed  := rSpeedOut;
      eState     := E_ConveyorState.Running;
    END_IF

  E_ConveyorState.Running:
IF rtrigStopBtn.Q OR xEStop OR xOverTemp THEN
      eState := E_ConveyorState.Stopping;
    END_IF

  E_ConveyorState.Stopping:
(* 等待停止延迟后关闭 VFD *)
IF tonStopDelay.Q THEN
      xVFDEnable :=FALSE;
      rVFDSpeed  :=0.0;
      eState     := E_ConveyorState.Idle;
    END_IF

  E_ConveyorState.Fault:
(* 故障时保持 VFD 关闭 *)
    xVFDEnable :=FALSE;
    rVFDSpeed  :=0.0;
(* 等待复位按钮 *)
IF rtrigFaultReset.Q THEN
      xFault :=FALSE;
      eState := E_ConveyorState.Idle;
    END_IF

ELSE
(* 防止意外状态，安全退回 Idle *)
    eState := E_ConveyorState.Idle;
END_CASE

(* 结束状态机 *)

(*------------------------------------------------------------*)
(*  8. 输出映射（已在状态机内完成）                      *)
(*------------------------------------------------------------*)

END_FUNCTION_BLOCK

(*============================================================*)
(*  主程序：IO 映射与 FB 调用                           *)
(*============================================================*)
PROGRAM PRG_Main
VAR
(* 实例 *)
  fbConveyor : FB_ConveyorControl;

(* 输入变量（示例，实际映射到硬件 IO） *)
  xStartBtn   : BOOL;(* 启动按钮 *)
  xStopBtn    : BOOL;(* 停止按钮 *)
  xEStop      : BOOL;(* 急停按钮 *)
  xOverTemp   : BOOL;(* 超温传感器 *)
  xFaultReset : BOOL;(* 故障复位按钮 *)
  bAuxReady   : BOOL;(* 辅助设备就绪 *)
  rSpeedSet   : REAL;(* 手动电位器设定速度 0~50Hz *)
  rTemperature: REAL;(* 温度值，供条件联锁使用 *)

(* 输出变量 *)
  xVFDEnable  : BOOL;(* VFD 开启信号 *)
  rVFDSpeed   : REAL;(* VFD 速度设定 *)
  xFault      : BOOL;(* 故障指示 *)
  sFaultCode  :STRING[20];(* 故障描述 *)
  sFaultTime  :STRING[30];(* 故障时间字符串 *)
END_VAR
//-------------------------------------------------------------------------------------//

(* 读取硬件 IO（示例，需根据实际 IO 名称进行替换） *)
(* 这里仅作演示，实际项目请使用系统 IO 映射或 HMI 读取 *)

(* 赋值给 FB 输入 *)
fbConveyor.xStartBtn   := xStartBtn;
fbConveyor.xStopBtn    := xStopBtn;
fbConveyor.xEStop      := xEStop;
fbConveyor.xOverTemp   := xOverTemp;
fbConveyor.xFaultReset := xFaultReset;
fbConveyor.bAuxReady   := bAuxReady;
fbConveyor.rSpeedSet  := rSpeedSet;
fbConveyor.rTemperature := rTemperature;

(* 调用 FB *)
fbConveyor();

(* 将 FB 输出映射到硬件 IO 或上位系统 *)
xVFDEnable  := fbConveyor.xVFDEnable;
rVFDSpeed   := fbConveyor.rVFDSpeed;
xFault      := fbConveyor.xFault;
sFaultCode  := fbConveyor.sFaultCode;
sFaultTime  := fbConveyor.sFaultTime;

END_PROGRAM

当然，除了plan Agent外，代码的生成规则也做了优化，从代码的水平及具体的质量看，确实有了巨大提升。
