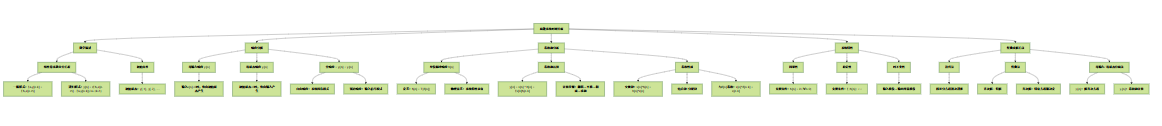

《信号与系统》- 第三章 离散系统的时域分析

import numpy as np
import matplotlib.pyplot as plt

# 配置字体：使用系统中已安装的中文字体（按优先级排列）
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'WenQuanYi Micro Hei']
plt.rcParams['axes.unicode_minus'] = False  # 正确显示负号

# 定义离散信号
k = np.arange(0, 10)
f = np.sin(k * 0.5)  # 正弦信号

# 计算前向差分
forward_diff = np.diff(f)  # np.diff计算相邻元素差值，即前向差分
forward_diff = np.append(forward_diff, 0)  # 补零使长度与原信号一致

# 计算后向差分
backward_diff = np.zeros_like(f)
backward_diff[1:] = f[1:] - f[:-1]

# 定义差分方程：y(k) - 0.5y(k-1) = x(k)
def difference_equation(x, y_prev=0):
    """求解一阶差分方程 y(k) - 0.5y(k-1) = x(k)"""
    y = 0.5 * y_prev + x
    return y

# 生成输入信号
x = np.ones_like(k)  # 单位阶跃信号

# 迭代求解差分方程
y = np.zeros_like(k)
for i in range(len(k)):
    if i == 0:
        y[i] = difference_equation(x[i])  # 初始条件y(-1)=0
    else:
        y[i] = difference_equation(x[i], y[i-1])

# 绘制结果
plt.figure(figsize=(12, 8))

plt.subplot(2, 2, 1)
plt.stem(k, f, linefmt='r-', markerfmt='ro', basefmt='r-')
plt.title('原始信号 f(k)')
plt.xlabel('k')
plt.ylabel('幅度')

plt.subplot(2, 2, 2)
plt.stem(k, forward_diff, linefmt='g-', markerfmt='go', basefmt='g-')
plt.title('前向差分 Δf(k)')
plt.xlabel('k')
plt.ylabel('幅度')

plt.subplot(2, 2, 3)
plt.stem(k, backward_diff, linefmt='b-', markerfmt='bo', basefmt='b-')
plt.title('后向差分 f(k)')
plt.xlabel('k')
plt.ylabel('幅度')

plt.subplot(2, 2, 4)
plt.stem(k, x, linefmt='m-', markerfmt='mo', basefmt='m-', label='输入x(k)')
plt.stem(k, y, linefmt='c-', markerfmt='co', basefmt='c-', label='输出y(k)')
plt.title('差分方程求解结果')
plt.xlabel('k')
plt.ylabel('幅度')
plt.legend()

plt.tight_layout()
plt.show()

import sympy as sp
import numpy as np
import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 定义符号变量
k = sp.Symbol('k')
y = sp.Function('y')(k)

# 定义差分方程：y(k) - 3y(k-1) + 2y(k-2) = k
eq = y - 3*sp.Function('y')(k-1) + 2*sp.Function('y')(k-2) - k

# 求解齐次方程：y(k) - 3y(k-1) + 2y(k-2) = 0
homogeneous_eq = y - 3*sp.Function('y')(k-1) + 2*sp.Function('y')(k-2)
homogeneous_sol = sp.rsolve(homogeneous_eq, y, [sp.Function('y')(0), sp.Function('y')(1)])
print("齐次解：", homogeneous_sol)

# 假设特解形式：由于输入为k（一次多项式），且差分方程特征根包含1
# 特解应假设为 k*(Ak + B) = A*k**2 + B*k
A, B = sp.symbols('A B')
particular_sol = A*k**2 + B*k

# 代入差分方程求解特解系数
substituted = particular_sol - 3*particular_sol.subs(k, k-1) + 2*particular_sol.subs(k, k-2) - k

# 整理方程并求解系数
coeffs = substituted.as_poly(k).all_coeffs()
eq_coeffs = sp.solve([coeffs[0], coeffs[1]], [A, B])

# 构建特解
particular_sol = eq_coeffs[A]*k**2 + eq_coeffs[B]*k
print("特解：", particular_sol)

# 通解 = 齐次解 + 特解
general_sol = homogeneous_sol + particular_sol
print("通解：", general_sol)

# 应用初始条件求解常数（假设y(0)=0, y(1)=1）
c1, c2 = sp.symbols('C1 C2')
general_sol = general_sol.subs({sp.Function('y')(0): c1, sp.Function('y')(1): c2})

# 代入k=0和k=1求解c1和c2
eq1 = general_sol.subs(k, 0) - 0
eq2 = general_sol.subs(k, 1) - 1
constants = sp.solve([eq1, eq2], [c1, c2])
final_sol = general_sol.subs(constants)
print("最终解：", final_sol)

# 生成数值解用于绘图
k_vals = np.arange(0, 10)
y_vals = [final_sol.subs(k, i).evalf() for i in k_vals]

# 绘制结果
plt.figure(figsize=(8, 6))
markerline, stemlines, baseline = plt.stem(k_vals, y_vals)
plt.setp(stemlines, color='b', linestyle='-')  # 设置茎线颜色和样式
plt.setp(markerline, color='b', marker='o')   # 设置标记点颜色和样式
plt.setp(baseline, visible=False)             # 隐藏基线

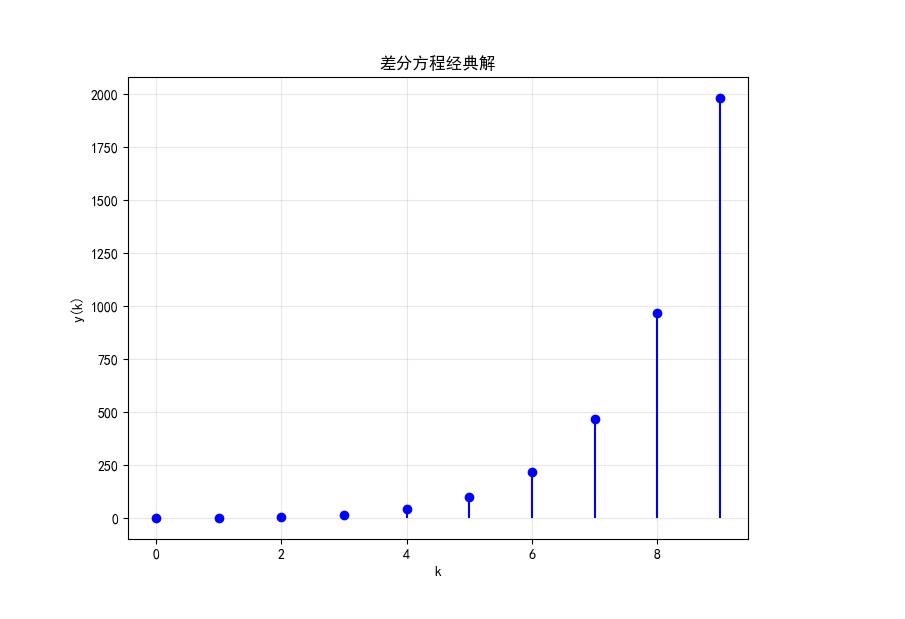

plt.title('差分方程经典解')
plt.xlabel('k')
plt.ylabel('y(k)')
plt.grid(True, alpha=0.3)
plt.show()

import numpy as np
import matplotlib.pyplot as plt

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 定义系统：y(k) - 0.8y(k-1) = x(k)，初始条件y(-1)=1
def zero_input_response(n, y_prev):
    """计算零输入响应（x(k)=0）"""
    y = np.zeros(n)
    y[0] = 0.8 * y_prev  # 初始时刻k=0的响应
    for i in range(1, n):
        y[i] = 0.8 * y[i-1]
    return y

# 计算k=0到k=19的零输入响应
n = 20
y_zi = zero_input_response(n, y_prev=1)
k = np.arange(n)

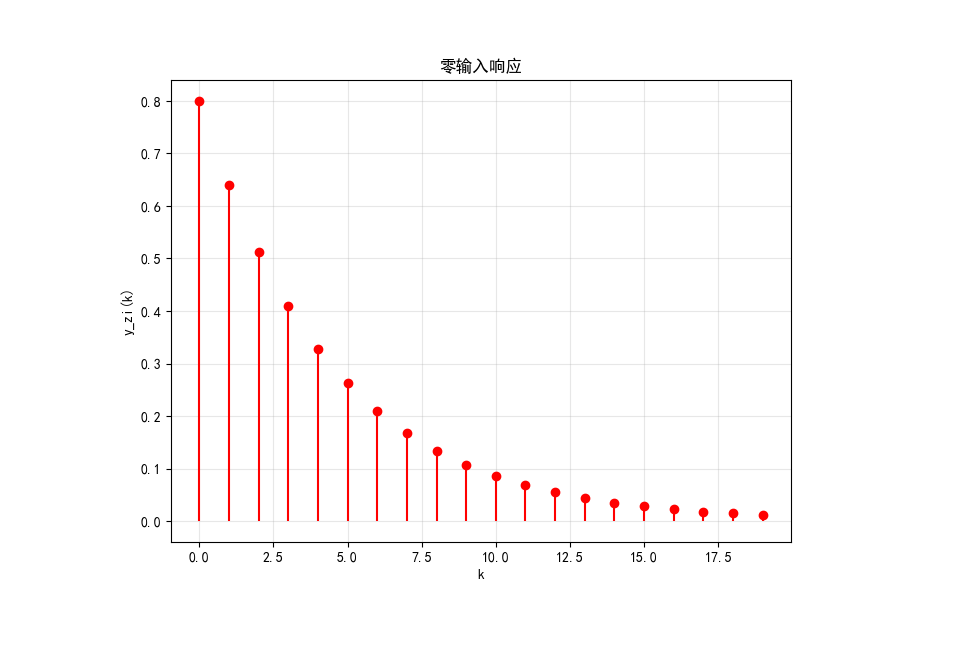

# 绘制零输入响应
plt.figure(figsize=(8, 6))
markerline, stemlines, baseline = plt.stem(k, y_zi)
plt.setp(stemlines, color='r', linestyle='-')  # 设置茎线颜色和样式
plt.setp(markerline, color='r', marker='o')   # 设置标记点颜色和样式
plt.setp(baseline, visible=False)             # 隐藏基线
plt.title('零输入响应')
plt.xlabel('k')
plt.ylabel('y_zi(k)')
plt.grid(True, alpha=0.3)
plt.show()

# 理论解验证：特征根r=0.8，零输入响应y_zi(k) = C*(0.8)^k
# 初始条件y(-1)=1 → y(0)=0.8*1=0.8 = C*(0.8)^0 → C=0.8
# 所以y_zi(k) = 0.8*(0.8)^k = (0.8)^(k+1)
theoretical = (0.8)**(k+1)

# 验证误差
error = np.abs(y_zi - theoretical).max()
print(f"零输入响应理论解：y_zi(k) = (0.8)^(k+1)")
print(f"计算结果与理论解的最大误差：{error}")

import numpy as np
import matplotlib.pyplot as plt

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 定义系统单位序列响应h(k) = (0.5)^k u(k)
def unit_response(k):
    return (0.5)**k * (k >= 0)

# 定义输入信号x(k) = u(k) - u(k-5)（矩形脉冲）
def input_signal(k):
    return (k >= 0) & (k < 5)

# 计算零状态响应（通过卷积和）
k = np.arange(0, 15)
h = unit_response(k)
x = input_signal(k)
y_zs = np.convolve(x, h, mode='full')[:len(k)]  # 截取与k等长的部分

# 绘制结果
plt.figure(figsize=(10, 6))

# 第一个子图：单位序列响应
plt.subplot(3, 1, 1)
markerline, stemlines, baseline = plt.stem(k, h)
plt.setp(stemlines, color='g', linestyle='-')
plt.setp(markerline, color='g', marker='o')
plt.setp(baseline, visible=False)
plt.title('单位序列响应 h(k)')
plt.xlabel('k')
plt.ylabel('幅度')

# 第二个子图：输入信号
plt.subplot(3, 1, 2)
markerline, stemlines, baseline = plt.stem(k, x)
plt.setp(stemlines, color='b', linestyle='-')
plt.setp(markerline, color='b', marker='o')
plt.setp(baseline, visible=False)
plt.title('输入信号 x(k)')
plt.xlabel('k')
plt.ylabel('幅度')

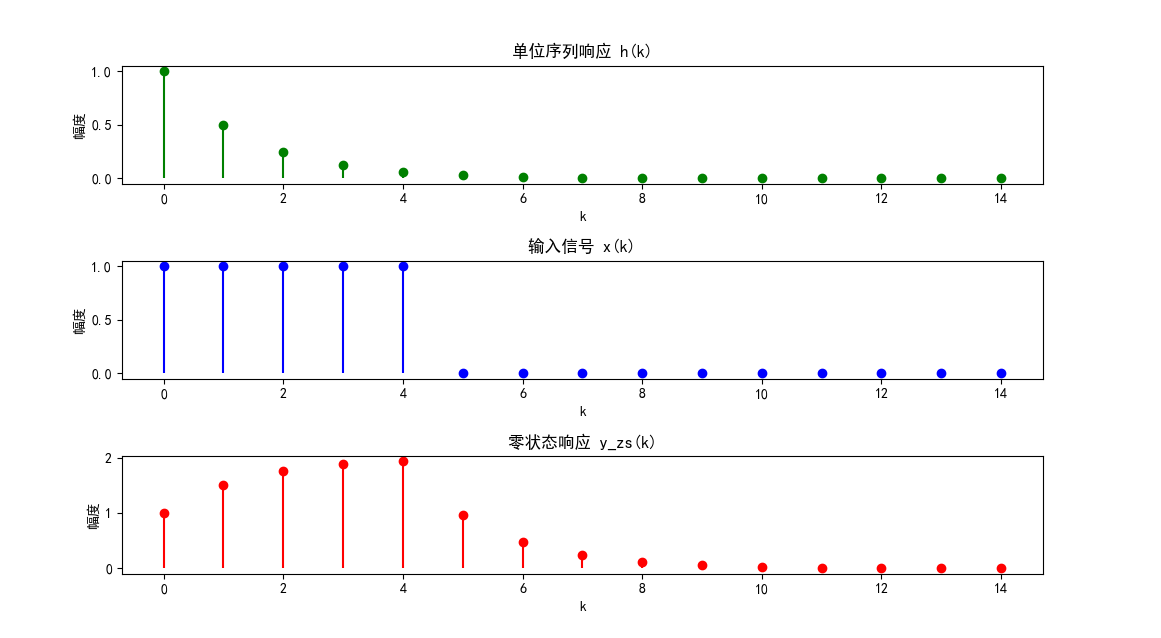

# 第三个子图：零状态响应
plt.subplot(3, 1, 3)
markerline, stemlines, baseline = plt.stem(k, y_zs)
plt.setp(stemlines, color='r', linestyle='-')
plt.setp(markerline, color='r', marker='o')
plt.setp(baseline, visible=False)
plt.title('零状态响应 y_zs(k)')
plt.xlabel('k')
plt.ylabel('幅度')

plt.tight_layout()
plt.show()

import numpy as np
import matplotlib.pyplot as plt

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 生成序列的范围
k = np.arange(-5, 6)

# 定义单位序列δ(k)
def delta(k):
    return (k == 0).astype(int)

# 定义单位阶跃序列u(k)
def unit_step(k):
    return (k >= 0).astype(int)

# 计算序列值
delta_seq = delta(k)
unit_step_seq = unit_step(k)

# 绘制结果
plt.figure(figsize=(12, 5))

# 第一个子图：单位序列
plt.subplot(1, 2, 1)
markerline, stemlines, baseline = plt.stem(k, delta_seq)
plt.setp(stemlines, color='r', linestyle='-')
plt.setp(markerline, color='r', marker='o')
plt.setp(baseline, visible=False)
plt.title('单位序列 δ(k)')
plt.xlabel('k')
plt.ylabel('幅度')
plt.ylim(-0.1, 1.1)

# 第二个子图：单位阶跃序列
plt.subplot(1, 2, 2)
markerline, stemlines, baseline = plt.stem(k, unit_step_seq)
plt.setp(stemlines, color='b', linestyle='-')
plt.setp(markerline, color='b', marker='o')
plt.setp(baseline, visible=False)
plt.title('单位阶跃序列 u(k)')
plt.xlabel('k')
plt.ylabel('幅度')
plt.ylim(-0.1, 1.1)

plt.tight_layout()
plt.show()

import numpy as np
import matplotlib.pyplot as plt

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 定义系统差分方程：y(k) - 0.6y(k-1) = x(k)
def system_response(x):
    """计算系统对输入x的零状态响应"""
    y = np.zeros_like(x)
    for i in range(len(x)):
        if i == 0:
            y[i] = x[i]
        else:
            y[i] = 0.6 * y[i-1] + x[i]
    return y

# 生成单位序列δ(k)
k = np.arange(0, 15)
delta = np.zeros_like(k)
delta[0] = 1

# 计算单位序列响应h(k)
h = system_response(delta)

# 计算阶跃响应g(k)（输入为u(k)）
u = np.ones_like(k)
g = system_response(u)

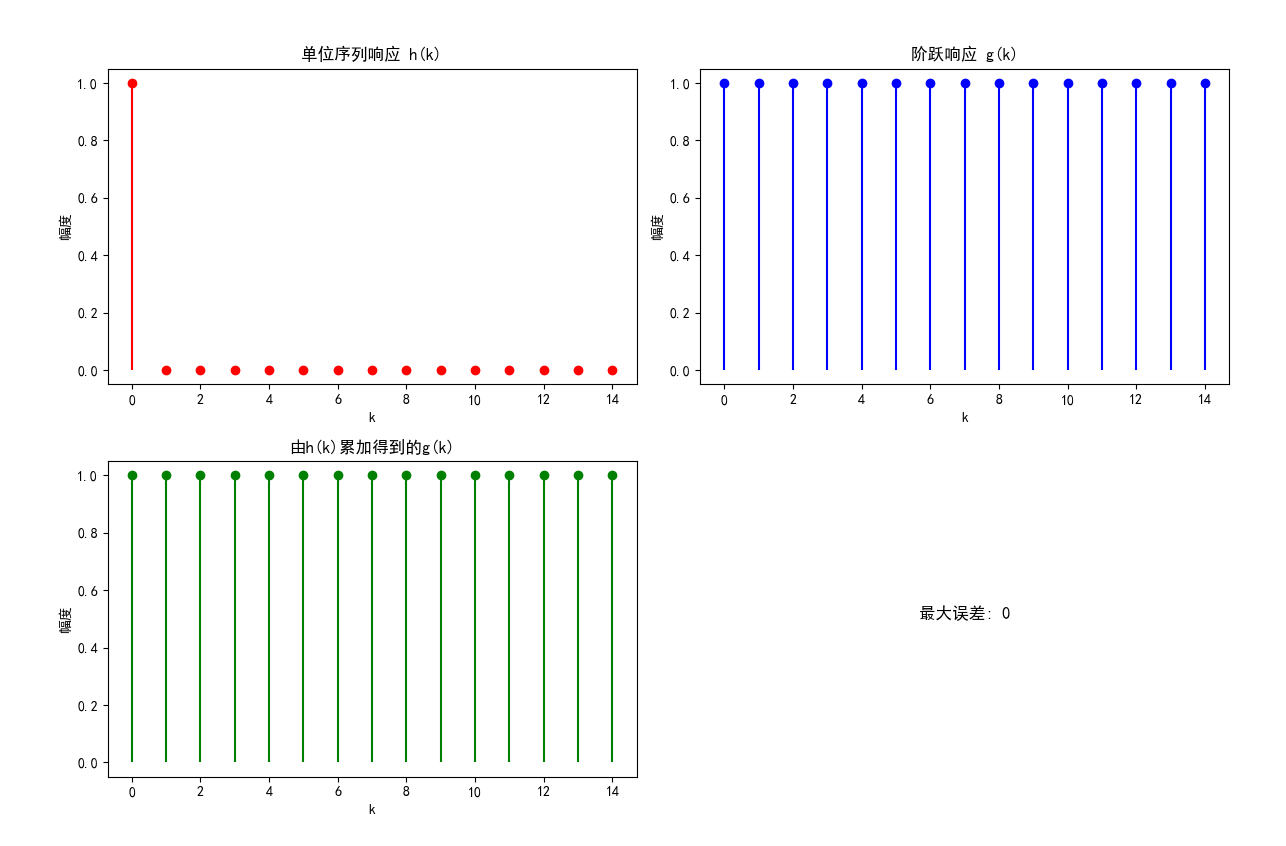

# 验证关系：g(k) = sum(h(0:k))
g_from_h = np.cumsum(h)  # 累积和

# 绘制结果
plt.figure(figsize=(12, 8))

# 第一个子图：单位序列响应
plt.subplot(2, 2, 1)
markerline, stemlines, baseline = plt.stem(k, h)
plt.setp(stemlines, color='r', linestyle='-')
plt.setp(markerline, color='r', marker='o')
plt.setp(baseline, visible=False)
plt.title('单位序列响应 h(k)')
plt.xlabel('k')
plt.ylabel('幅度')

# 第二个子图：阶跃响应
plt.subplot(2, 2, 2)
markerline, stemlines, baseline = plt.stem(k, g)
plt.setp(stemlines, color='b', linestyle='-')
plt.setp(markerline, color='b', marker='o')
plt.setp(baseline, visible=False)
plt.title('阶跃响应 g(k)')
plt.xlabel('k')
plt.ylabel('幅度')

# 第三个子图：由h(k)累加得到的g(k)
plt.subplot(2, 2, 3)
markerline, stemlines, baseline = plt.stem(k, g_from_h)
plt.setp(stemlines, color='g', linestyle='-')
plt.setp(markerline, color='g', marker='o')
plt.setp(baseline, visible=False)
plt.title('由h(k)累加得到的g(k)')
plt.xlabel('k')
plt.ylabel('幅度')

# 第四个子图：误差显示
plt.subplot(2, 2, 4)
error = np.abs(g - g_from_h).max()
plt.text(0.5, 0.5, f"最大误差: {error}", fontsize=12, ha='center')
plt.axis('off')

plt.tight_layout()
plt.show()

import numpy as np
import matplotlib.pyplot as plt

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 定义系统单位序列响应h(k) = (0.8)^k u(k)
def h(k):
    return (0.8)**k * (k >= 0)

# 定义输入信号x(k) = k*0.5^k u(k)
def x(k):
    return k * (0.5)**k * (k >= 0)

# 计算零状态响应（卷积和）
k = np.arange(0, 15)
h_vals = h(k)
x_vals = x(k)
y_zs = np.convolve(x_vals, h_vals, mode='full')[:len(k)]  # 截取有效长度

# 绘制结果
plt.figure(figsize=(12, 6))

# 第一个子图：单位序列响应
plt.subplot(1, 3, 1)
markerline, stemlines, baseline = plt.stem(k, h_vals)
plt.setp(stemlines, color='g', linestyle='-')
plt.setp(markerline, color='g', marker='o')
plt.setp(baseline, visible=False)
plt.title('单位序列响应 h(k)')
plt.xlabel('k')
plt.ylabel('幅度')

# 第二个子图：输入信号
plt.subplot(1, 3, 2)
markerline, stemlines, baseline = plt.stem(k, x_vals)
plt.setp(stemlines, color='b', linestyle='-')
plt.setp(markerline, color='b', marker='o')
plt.setp(baseline, visible=False)
plt.title('输入信号 x(k)')
plt.xlabel('k')
plt.ylabel('幅度')

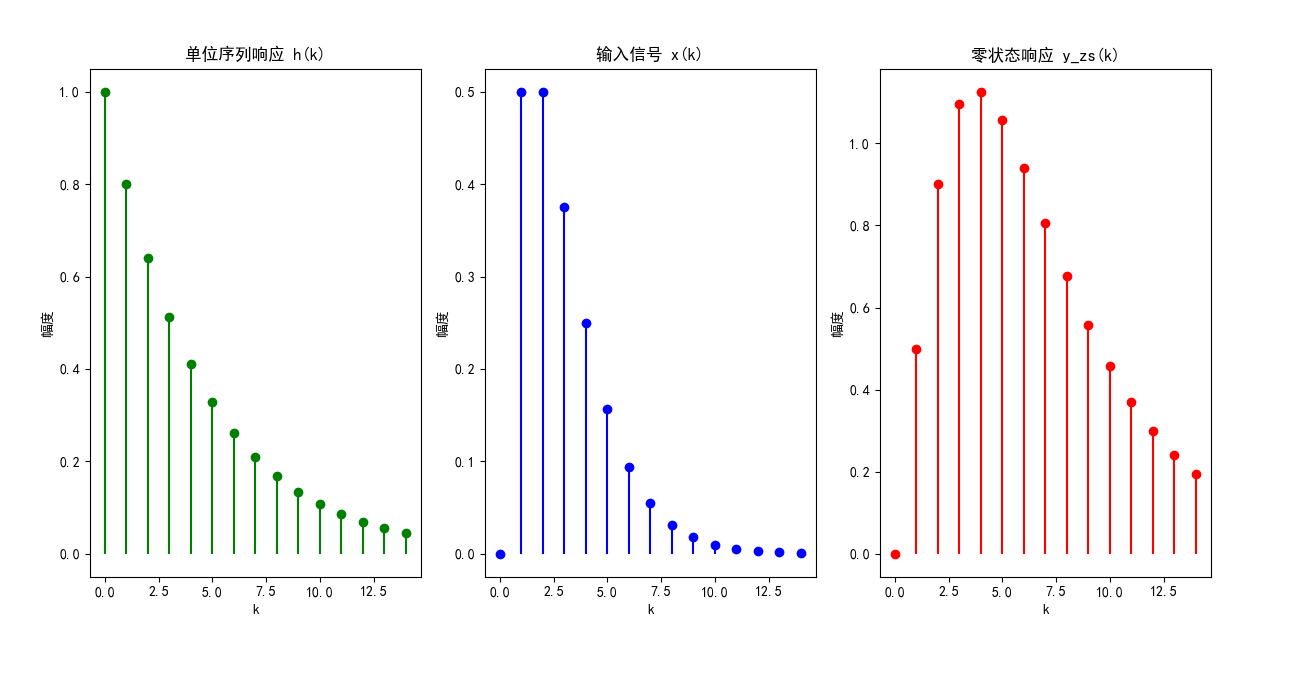

# 第三个子图：零状态响应
plt.subplot(1, 3, 3)
markerline, stemlines, baseline = plt.stem(k, y_zs)
plt.setp(stemlines, color='r', linestyle='-')
plt.setp(markerline, color='r', marker='o')
plt.setp(baseline, visible=False)
plt.title('零状态响应 y_zs(k)')
plt.xlabel('k')
plt.ylabel('幅度')

plt.tight_layout()
plt.show()

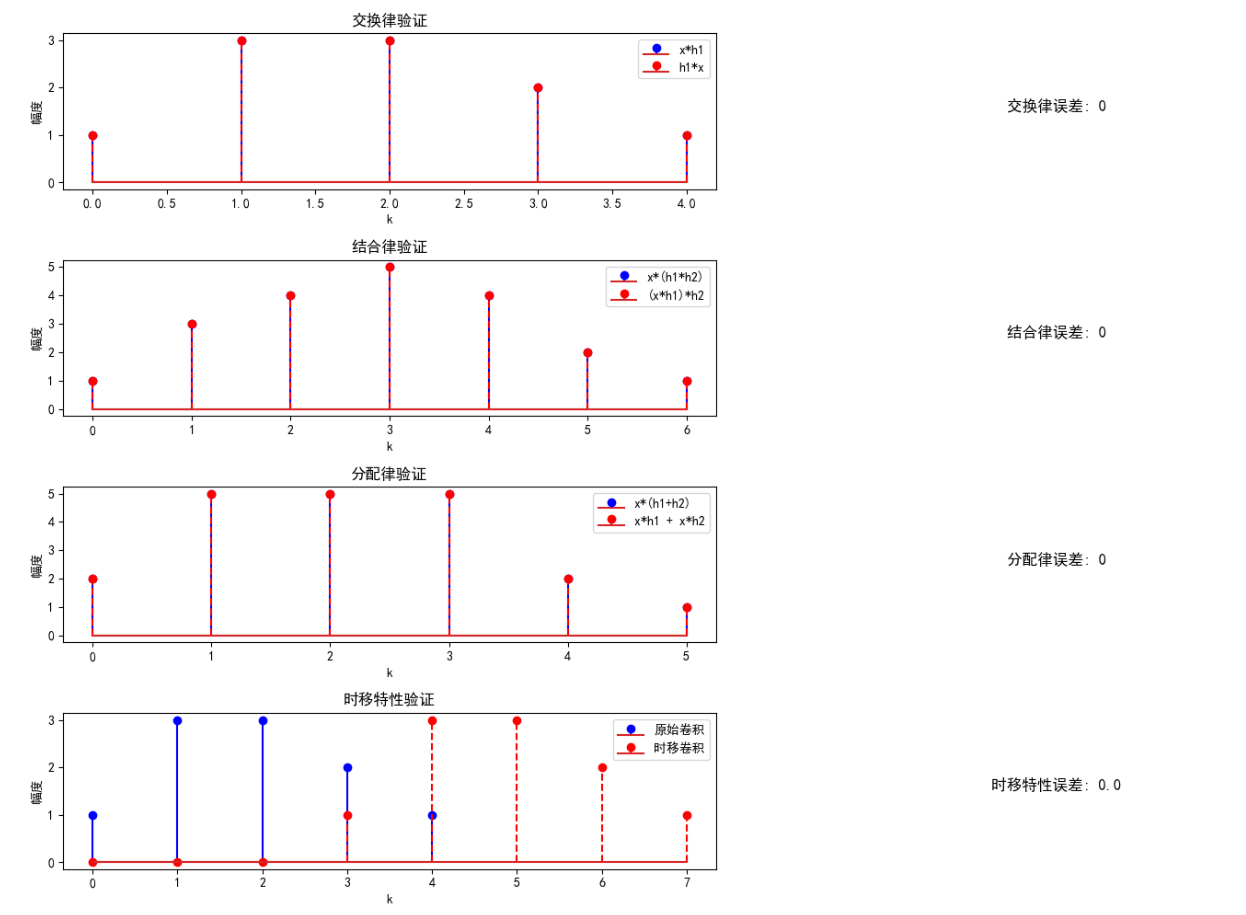

import numpy as np
import matplotlib.pyplot as plt

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 定义信号x(k)和h(k)
k_x = np.arange(0, 4)  # x(k)的时间范围
x = np.array([1, 2, 3, 4])  # x(k)的值

k_h = np.arange(0, 3)  # h(k)的时间范围
h = np.array([1, 1, 1])  # h(k)的值

# 手动计算卷积和
def manual_convolve(x, h):
    """手动计算卷积和"""
    n = len(x) + len(h) - 1
    y = np.zeros(n)
    for k in range(n):
        for i in range(len(x)):
            j = k - i
            if 0 <= j < len(h):
                y[k] += x[i] * h[j]
    return y

# 使用numpy的convolve函数计算卷积和
y_np = np.convolve(x, h, mode='full')

# 手动计算结果
y_manual = manual_convolve(x, h)

# 生成卷积和的时间轴
k_y = np.arange(len(y_np))

# 绘制结果
plt.figure(figsize=(12, 6))

# 第一个子图：信号x(k)
plt.subplot(2, 2, 1)
markerline, stemlines, baseline = plt.stem(k_x, x)
plt.setp(stemlines, color='b', linestyle='-')
plt.setp(markerline, color='b', marker='o')
plt.setp(baseline, visible=False)
plt.title('信号 x(k)')
plt.xlabel('k')
plt.ylabel('幅度')

# 第二个子图：信号h(k)
plt.subplot(2, 2, 2)
markerline, stemlines, baseline = plt.stem(k_h, h)
plt.setp(stemlines, color='g', linestyle='-')
plt.setp(markerline, color='g', marker='o')
plt.setp(baseline, visible=False)
plt.title('信号 h(k)')
plt.xlabel('k')
plt.ylabel('幅度')

# 第三个子图：卷积和结果
plt.subplot(2, 2, 3)
markerline_manual, stemlines_manual, baseline = plt.stem(k_y, y_manual)
plt.setp(stemlines_manual, color='r', linestyle='-')
plt.setp(markerline_manual, color='r', marker='o')

markerline_np, stemlines_np, _ = plt.stem(k_y, y_np)
plt.setp(stemlines_np, color='c', linestyle='--')
plt.setp(markerline_np, color='c', marker='o')

plt.title('卷积和 x(k)*h(k)')
plt.xlabel('k')
plt.ylabel('幅度')
plt.legend(['手动计算', 'numpy.convolve'])

# 打印计算结果
print("手动计算卷积和结果：", y_manual)
print("numpy.convolve计算结果：", y_np)
print("结果一致性：", np.allclose(y_manual, y_np))

plt.tight_layout()
plt.show()

import numpy as np
import matplotlib.pyplot as plt

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False

# 定义信号x(k), h1(k), h2(k)
k = np.arange(0, 5)
x = np.array([1, 2, 1, 1])
h1 = np.array([1, 1])
h2 = np.array([1, 0, 1])

# 调整h1和h2的长度一致（以最长数组为准）
max_len_h = max(len(h1), len(h2))
h1_padded = np.pad(h1, (0, max_len_h - len(h1)))  # 对h1进行零填充
h2_padded = np.pad(h2, (0, max_len_h - len(h2)))  # 对h2进行零填充

# 1. 验证交换律
y_xh = np.convolve(x, h1, mode='full')
y_hx = np.convolve(h1, x, mode='full')

# 2. 验证结合律
y1 = np.convolve(x, np.convolve(h1, h2, mode='full'), mode='full')
y2 = np.convolve(np.convolve(x, h1, mode='full'), h2, mode='full')

# 3. 验证分配律
h_sum = h1_padded + h2_padded  # 现在可以相加
y_dist1 = np.convolve(x, h_sum, mode='full')
y_dist2_1 = np.convolve(x, h1, mode='full')
y_dist2_2 = np.convolve(x, h2, mode='full')

# 调整卷积结果长度一致
max_len_conv = max(len(y_dist2_1), len(y_dist2_2))
y_dist2_1_padded = np.pad(y_dist2_1, (0, max_len_conv - len(y_dist2_1)))
y_dist2_2_padded = np.pad(y_dist2_2, (0, max_len_conv - len(y_dist2_2)))
y_dist2 = y_dist2_1_padded + y_dist2_2_padded

# 4. 验证时移特性
x_delay = np.concatenate([np.zeros(2), x])  # x(k-2)
h_delay = np.concatenate([np.zeros(1), h1])  # h1(k-1)
y_original = np.convolve(x, h1, mode='full')
y_delay = np.convolve(x_delay, h_delay, mode='full')

# 绘制结果
plt.figure(figsize=(15, 10))

# 交换律验证
plt.subplot(4, 2, 1)
markerline_xh, stemlines_xh, baseline = plt.stem(np.arange(len(y_xh)), y_xh)
plt.setp(stemlines_xh, color='b', linestyle='-')
plt.setp(markerline_xh, color='b', marker='o')

markerline_hx, stemlines_hx, _ = plt.stem(np.arange(len(y_hx)), y_hx)
plt.setp(stemlines_hx, color='r', linestyle='--')
plt.setp(markerline_hx, color='r', marker='o')

plt.title('交换律验证')
plt.xlabel('k')
plt.ylabel('幅度')
plt.legend(['x*h1', 'h1*x'])

plt.subplot(4, 2, 2)
error = np.abs(y_xh - y_hx).max()
plt.text(0.5, 0.5, f"交换律误差: {error}", fontsize=12, ha='center')
plt.axis('off')

# 结合律验证
plt.subplot(4, 2, 3)
markerline_y1, stemlines_y1, baseline = plt.stem(np.arange(len(y1)), y1)
plt.setp(stemlines_y1, color='b', linestyle='-')
plt.setp(markerline_y1, color='b', marker='o')

markerline_y2, stemlines_y2, _ = plt.stem(np.arange(len(y2)), y2)
plt.setp(stemlines_y2, color='r', linestyle='--')
plt.setp(markerline_y2, color='r', marker='o')

plt.title('结合律验证')
plt.xlabel('k')
plt.ylabel('幅度')
plt.legend(['x*(h1*h2)', '(x*h1)*h2'])

plt.subplot(4, 2, 4)
error = np.abs(y1 - y2).max()
plt.text(0.5, 0.5, f"结合律误差: {error}", fontsize=12, ha='center')
plt.axis('off')

# 分配律验证
plt.subplot(4, 2, 5)
y_dist1 = np.convolve(x, h_sum, mode='full')
markerline_dist1, stemlines_dist1, baseline = plt.stem(np.arange(len(y_dist1)), y_dist1)
plt.setp(stemlines_dist1, color='b', linestyle='-')
plt.setp(markerline_dist1, color='b', marker='o')

markerline_dist2, stemlines_dist2, _ = plt.stem(np.arange(len(y_dist2)), y_dist2)
plt.setp(stemlines_dist2, color='r', linestyle='--')
plt.setp(markerline_dist2, color='r', marker='o')

plt.title('分配律验证')
plt.xlabel('k')
plt.ylabel('幅度')
plt.legend(['x*(h1+h2)', 'x*h1 + x*h2'])

plt.subplot(4, 2, 6)
error = np.abs(y_dist1 - y_dist2).max()
plt.text(0.5, 0.5, f"分配律误差: {error}", fontsize=12, ha='center')
plt.axis('off')

# 时移特性验证
plt.subplot(4, 2, 7)
markerline_original, stemlines_original, baseline = plt.stem(np.arange(len(y_original)), y_original)
plt.setp(stemlines_original, color='b', linestyle='-')
plt.setp(markerline_original, color='b', marker='o')

markerline_delay, stemlines_delay, _ = plt.stem(np.arange(len(y_delay)), y_delay)
plt.setp(stemlines_delay, color='r', linestyle='--')
plt.setp(markerline_delay, color='r', marker='o')

plt.title('时移特性验证')
plt.xlabel('k')
plt.ylabel('幅度')
plt.legend(['原始卷积', '时移卷积'])

plt.subplot(4, 2, 8)
# 时移后y_delay的有效部分从第3个元素开始
error = np.abs(y_delay[3:] - y_original).max()
plt.text(0.5, 0.5, f"时移特性误差: {error}", fontsize=12, ha='center')
plt.axis('off')

plt.tight_layout()
plt.show()
