在完成软件的体系结构设计后，软件详细设计是将宏观架构转化为具体实现方案的关键步骤。它专注于对系统各部分进行细致规划，为后续编码工作提供明确的指导。本章将结合 Java 代码示例与可视化图表，深入解析软件详细设计的各个环节。

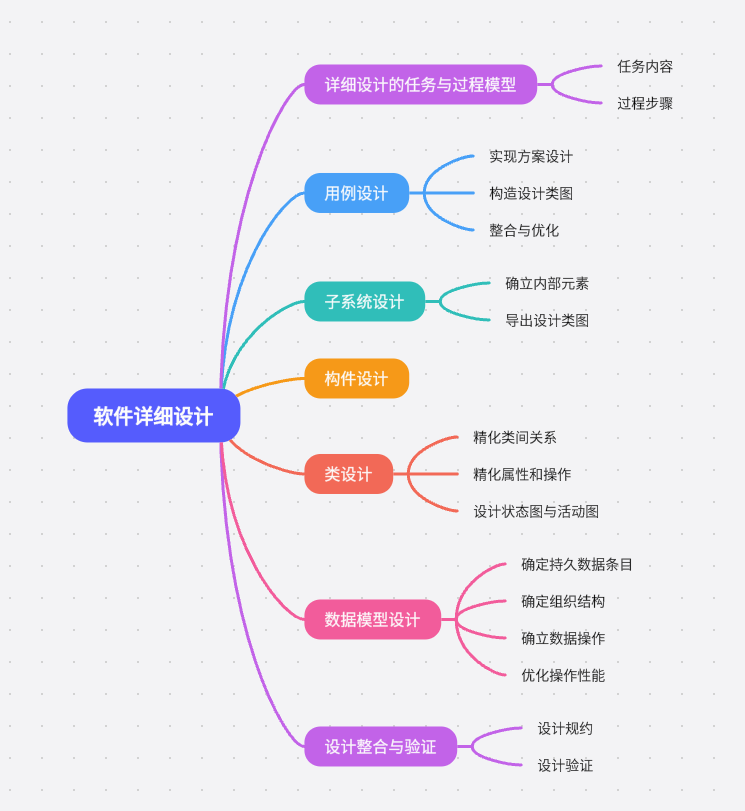

9.1 详细设计的任务与过程模型

详细设计的主要任务是对软件体系结构中的各个模块、构件、类等进行细化设计，包括确定具体的算法、数据结构、接口细节以及模块间的交互方式等。

详细设计的过程模型通常包含以下步骤：

对需求和体系结构设计进行分析和理解；
进行用例设计，明确每个用例的实现方案；
开展子系统、构件、类的设计；
完成数据模型设计；
对设计进行整合与验证。

其流程图如下：

展示详细设计的整体流程。

9.2 用例设计

9.2.1 设计用例实现方案

针对每个用例，设计具体的实现逻辑和步骤。以 “在线图书借阅系统” 的 “借阅图书” 用例为例，实现方案如下：

验证读者是否登录；
查询图书库存是否充足；
若库存充足，更新图书库存数量，生成借阅记录；
返回借阅结果给读者。

对应的 Java 代码示例：

class BookBorrowService {

private BookDAO bookDAO;

private ReaderDAO readerDAO;

private BorrowRecordDAO borrowRecordDAO;

public BookBorrowService(BookDAO bookDAO, ReaderDAO readerDAO, BorrowRecordDAO borrowRecordDAO) {

this.bookDAO = bookDAO;

this.readerDAO = readerDAO;

this.borrowRecordDAO = borrowRecordDAO;

}

public boolean borrowBook(String readerId, String bookId) {

// 验证读者是否登录（简化处理，假设已通过其他方式验证）

Reader reader = readerDAO.getReaderById(readerId);

if (reader == null) {

return false;

}

// 查询图书库存

Book book = bookDAO.getBookById(bookId);

if (book == null || book.getStock() <= 0) {

return false;

}

// 更新图书库存

book.setStock(book.getStock() - 1);

bookDAO.updateBook(book);

// 生成借阅记录

BorrowRecord record = new BorrowRecord(reader, book);

borrowRecordDAO.saveRecord(record);

return true;

}

}

上述代码中，BookBorrowService类实现了 “借阅图书” 用例的核心逻辑，通过调用不同的数据访问类完成相关操作。

9.2.2 构造设计类图

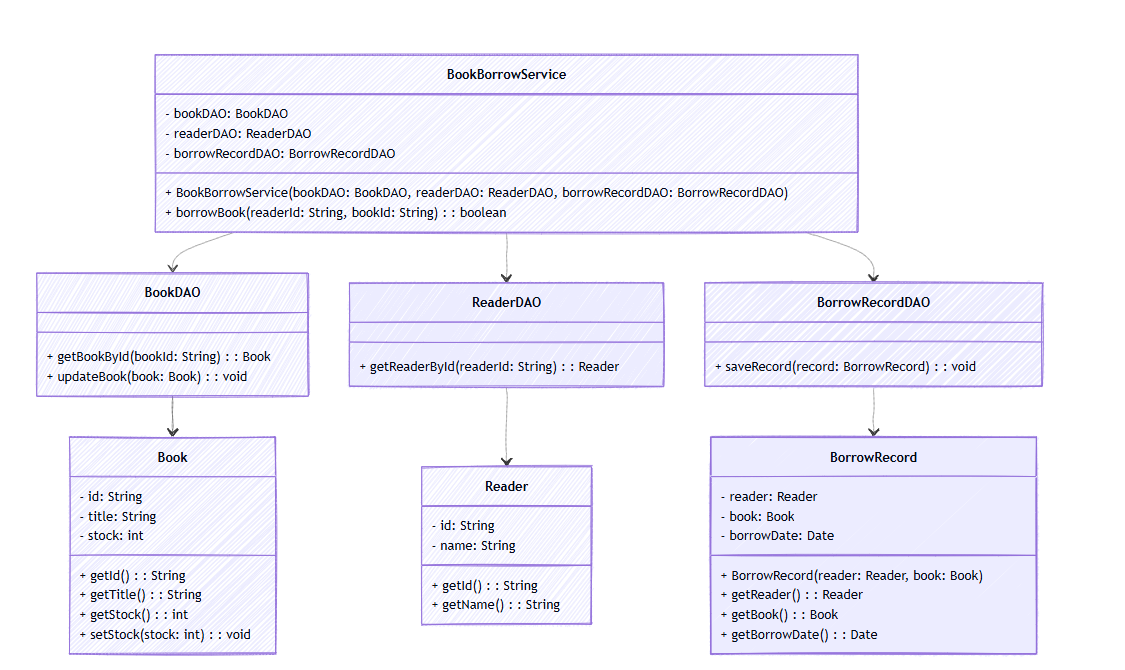

根据用例实现方案，确定相关的类及其属性、方法和关系，构造设计类图。“借阅图书” 用例涉及的类图如下：

清晰展示了类之间的依赖和关联关系。

9.2.3 整合并优化用例实现方案

对多个用例的实现方案进行整合，消除重复代码和逻辑冲突，并从性能、可维护性等方面进行优化。例如，将 “借阅图书” 和 “归还图书” 用例中重复的数据库连接和验证逻辑提取为公共方法。

9.3 子系统设计

9.3.1 确立内部设计元素

将系统划分为多个子系统后，确定每个子系统内部的设计元素，如模块、类、接口等。在在线图书借阅系统中，可划分为图书管理子系统、读者管理子系统、借阅管理子系统等。以图书管理子系统为例，内部设计元素可能包括BookController（控制层）、BookService（服务层）、BookDAO（数据访问层）等类。

9.3.2 导出设计类图

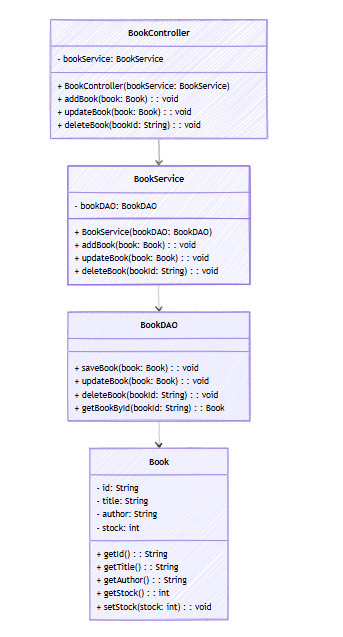

根据内部设计元素及其关系，导出子系统的设计类图。图书管理子系统的设计类图如下：

展示图书管理子系统的类结构。

9.4 构件设计

构件设计关注软件系统中可复用的模块或组件，确定其功能、接口和内部实现细节。例如，设计一个通用的 “日志记录构件”，用于记录系统运行过程中的关键信息。

class LoggingComponent {

public void logInfo(String message) {

System.out.println("[INFO] " + message);

}

public void logWarning(String message) {

System.out.println("[WARNING] " + message);

}

public void logError(String message) {

System.out.println("[ERROR] " + message);

}

}

该构件提供了不同级别的日志记录方法，其他类可通过创建LoggingComponent实例来复用这些功能。

9.5 类设计

9.5.1 精化类间关系

明确类之间的继承、关联、聚合、组合等关系。例如，在图书借阅系统中，BorrowRecord类与Reader类和Book类是关联关系，且一个Reader可以有多条BorrowRecord，体现一对多的关联。

9.5.2 精化属性和操作

详细定义类的属性和方法，包括属性的类型、访问修饰符，方法的参数、返回值和具体实现逻辑。对Book类进行精化：

class Book {

private String id;

private String title;

private String author;

private int stock;

private List<BorrowRecord> borrowRecords; // 新增借阅记录列表属性

public Book(String id, String title, String author, int stock) {

this.id = id;

this.title = title;

this.author = author;

this.stock = stock;

this.borrowRecords = new ArrayList<>();

}

public String getId() {

return id;

}

public void setId(String id) {

this.id = id;

}

public String getTitle() {

return title;

}

public void setTitle(String title) {

this.title = title;

}

public String getAuthor() {

return author;

}

public void setAuthor(String author) {

this.author = author;

}

public int getStock() {

return stock;

}

public void setStock(int stock) {

this.stock = stock;

}

public List<BorrowRecord> getBorrowRecords() {

return borrowRecords;

}

public void addBorrowRecord(BorrowRecord record) {

borrowRecords.add(record);

}

}

上述代码中，为Book类添加了borrowRecords属性和相关操作方法，用于管理图书的借阅记录。

9.5.3 设计状态图与活动图

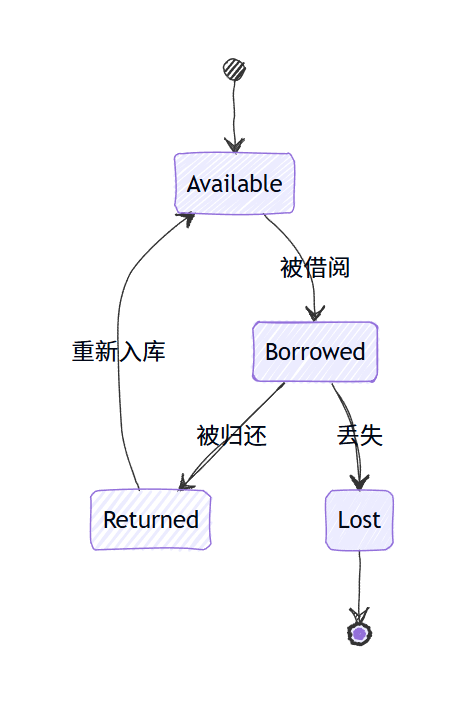

为类设计状态图和活动图，描述类的状态变化和操作流程。以Book类的状态变化为例，状态图如下：

展示图书的状态转换。

9.6 数据模型设计

9.6.1 确定持久数据条目

分析系统需要持久化存储的数据，如在线图书借阅系统中的图书信息、读者信息、借阅记录等。

9.6.2 确定持久数据的组织结构

选择合适的数据存储结构，如使用关系型数据库（MySQL）时，设计对应的表结构。图书信息表结构设计如下：

字段名	数据类型	说明
book_id	VARCHAR(50)	图书唯一标识
title	VARCHAR(200)	书名
author	VARCHAR(100)	作者
stock	INT	库存数量

9.6.3 确立持久数据操作

定义对持久数据的增、删、改、查操作。以图书信息的查询操作为例，Java 代码（使用 JDBC）：

import java.sql.Connection;

import java.sql.DriverManager;

import java.sql.PreparedStatement;

import java.sql.ResultSet;

import java.sql.SQLException;

class BookDAO {

private static final String DB_URL = "jdbc:mysql://localhost:3306/library";

private static final String DB_USER = "root";

private static final String DB_PASSWORD = "password";

public Book getBookById(String bookId) {

Book book = null;

try (Connection connection = DriverManager.getConnection(DB_URL, DB_USER, DB_PASSWORD);

PreparedStatement statement = connection.prepareStatement("SELECT * FROM books WHERE book_id =?")) {

statement.setString(1, bookId);

ResultSet resultSet = statement.executeQuery();

if (resultSet.next()) {

String title = resultSet.getString("title");

String author = resultSet.getString("author");

int stock = resultSet.getInt("stock");

book = new Book(bookId, title, author, stock);

}

} catch (SQLException e) {

e.printStackTrace();

}

return book;

}

}
