Pulsar存储计算分离架构设计之元数据管理

一、前言

我们前面的Pulsar存储计算分离架构设计系列已经介绍过Broker无状态、存储层BookKeeper的文章了，这篇我们主要来说下元数据管理。

在分布式系统的设计哲学中，元数据管理如同人体的神经系统，其架构选择直接决定了系统的扩展性、可靠性与性能边界。Apache Pulsar作为云原生时代的消息中间件标杆，其元数据管理架构的演进历程恰是分布式技术发展史的微观缩影——从早期单一依赖ZooKeeper的轻量级协调，到如今支持etcd、RocksDB等多存储引擎的混合架构，这一跃迁背后既有技术迭代的必然性，也有应对万亿级消息场景的实践智慧。

回溯至2.9.0版本之前，Pulsar的元数据管理仅提供两种实现路径：基于ZooKeeper的分布式协调服务，以及仅适用于单机测试场景的本地内存存储。这一阶段的设计充分体现了其设计初衷：通过ZooKeeper的强一致性保障集群拓扑、主题分区等关键元数据的可靠同步，同时利用本地内存实现快速原型验证。然而，随着Pulsar在企业级场景中承载万亿级消息处理，单一架构的局限性逐渐显现——ZooKeeper的写性能瓶颈、内存存储的易失性缺陷，均成为规模化部署的隐性成本。老周这里多嘴一下，我分析过很多中间件，发展到了一定阶段都会移除ZooKeeper，大家组件选型的时候要注意一下。

技术演进的转折点出现在2.10.0版本，etcd与RocksDB的引入标志着Pulsar元数据管理进入多引擎并存的新纪元。这一变革绝非简单的功能叠加，而是对分布式系统核心命题的重新思考：当ZooKeeper的CP特性无法满足高吞吐需求时，etcd的Raft算法提供了更优的写性能与选举效率；当元数据规模突破内存限制时，RocksDB的LSM树结构则实现了磁盘级的高效键值存储。这种架构的多元化，既是对云原生时代基础设施多样化的适配，更是Pulsar从"能用"走向"好用"的关键一跃。

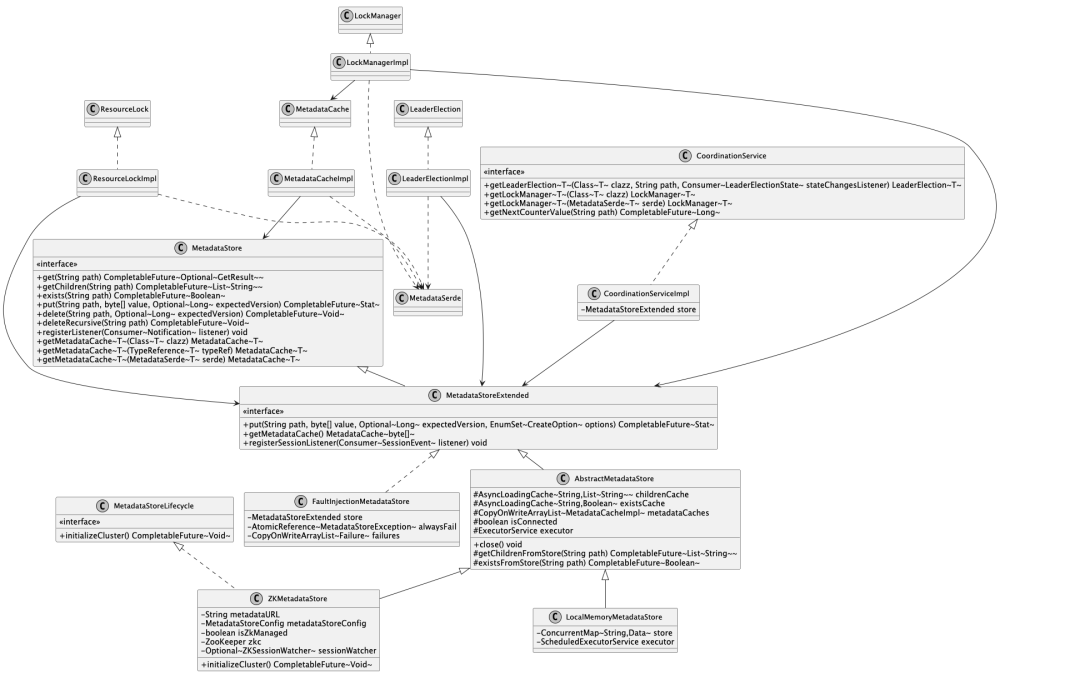

二、核心类图

Apache Pulsar的metadata模块采用了清晰的分层架构设计，为核心元数据存储和分布式协调服务提供了统一的抽象接口。该模块以MetadataStore接口作为核心入口点，定义了基本的键值存储操作，包括数据读取(get)、写入(put)、删除(delete)以及子节点查询(getChildren)等基础功能。通过MetadataStoreExtended接口扩展了更多高级特性，如支持创建选项和会话监听机制。

在实现层面，模块采用了抽象基类AbstractMetadataStore提供通用实现，具体实现了基于ZooKeeper的ZKMetadataStore、内存存储的LocalMemoryMetadataStore以及用于测试的FaultInjectionMetadataStore等多种存储后端。这种设计使得上层应用可以透明地切换不同的存储实现，同时保证了系统的灵活性和可测试性。

为了提升性能，模块集成了基于缓存的MetadataCache机制，通过MetadataCacheImpl实现对热点数据的缓存管理，有效减少了对底层存储系统的直接访问。此外，模块还提供了完整的分布式协调服务功能，通过CoordinationService接口及其实现类CoordinationServiceImpl，为上层应用提供了领导者选举(LeaderElection)、分布式锁(LockManager)和计数器等重要的分布式协调原语，这些功能对于构建高可用的分布式系统至关重要。

三、核心操作时序图

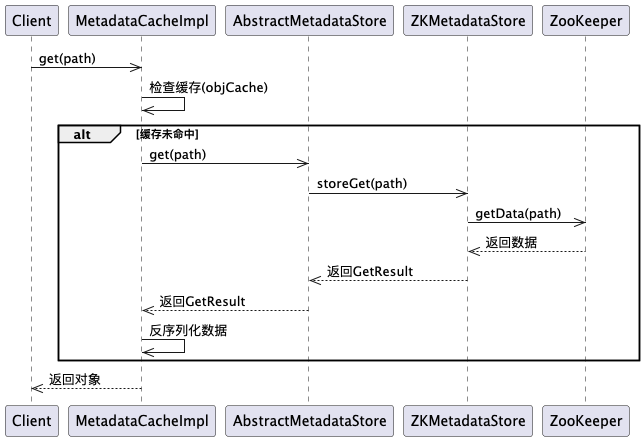

3.1 读取数据流程

• 客户端发起 get(path) 请求到 MetadataCacheImpl 组件
• MetadataCacheImpl 首先检查本地缓存 objCache 中是否存在目标数据
• 若缓存未命中，则逐层向下调用：AbstractMetadataStore → ZKMetadataStore → ZooKeeper 服务器
• 数据从 ZooKeeper 返回后，经过反序列化处理最终返回给客户端

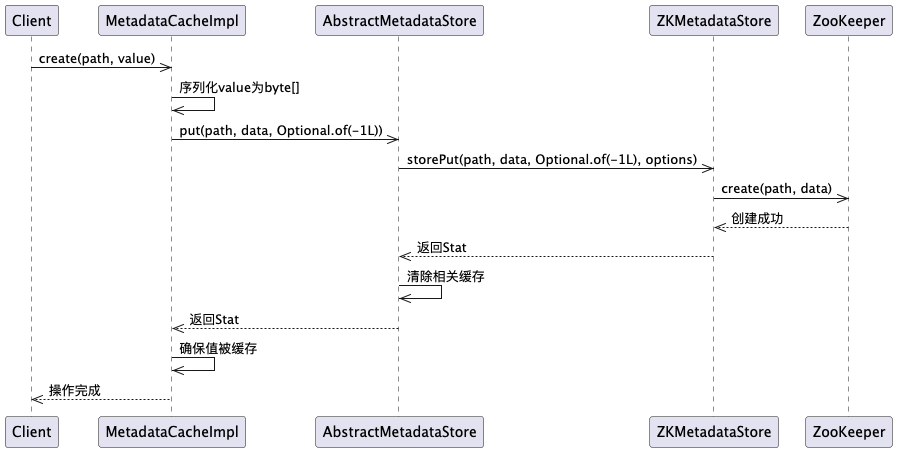

3.2 写入数据流程

• 客户端通过 MetadataCacheImpl 的 create(path, value) 方法发起写入请求
• MetadataCacheImpl 将对象值序列化为字节数组
• 请求传递至 AbstractMetadataStore，最终由 ZKMetadataStore 执行实际的存储操作
• 成功写入后，相关缓存条目会被清除以保证数据一致性

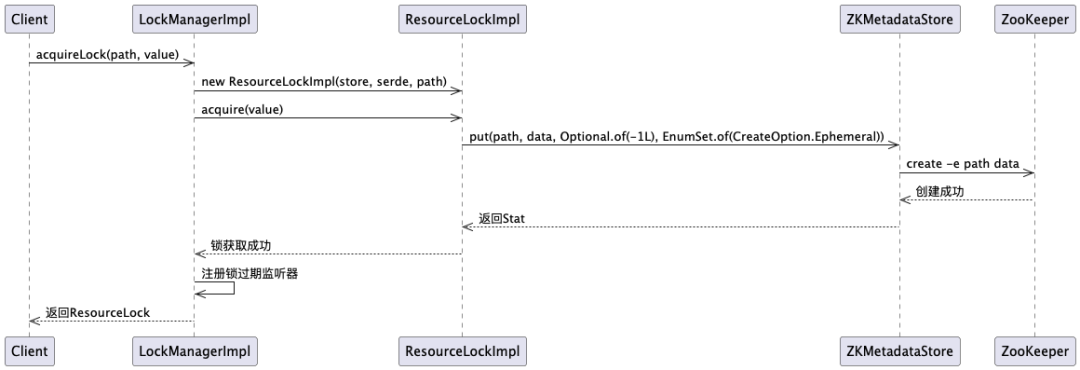

3.3 分布式锁获取流程

在这里插入图片描述

• 客户端调用 LockManagerImpl 的 acquireLock(path, value) 方法申请锁
• LockManagerImpl 创建 ResourceLockImpl 实例并尝试获取锁
• 通过 ZKMetadataStore 在 ZooKeeper 中创建临时节点来实现锁机制
• 锁获取成功后，注册锁过期监听器以监控锁状态变化

四、源码分析

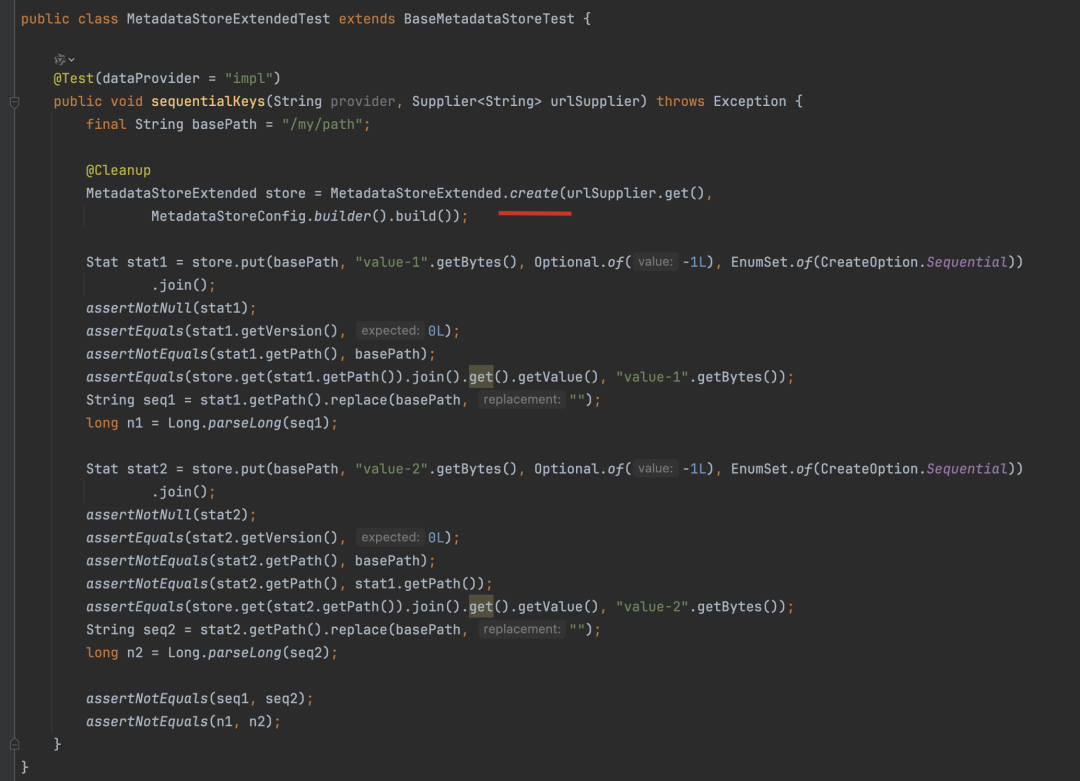

可以看下这个测试类，org.apache.pulsar.metadata.MetadataStoreExtendedTest#sequentialKeys

在这里插入图片描述

• 初始化存储: 创建 MetadataStoreExtended 实例用于测试
• 顺序创建节点: 使用相同的基路径 /my/path 两次调用 put 方法，并传入 CreateOption.Sequential 选项
• 验证唯一性: 验证每次创建都会生成不同的路径和序列号

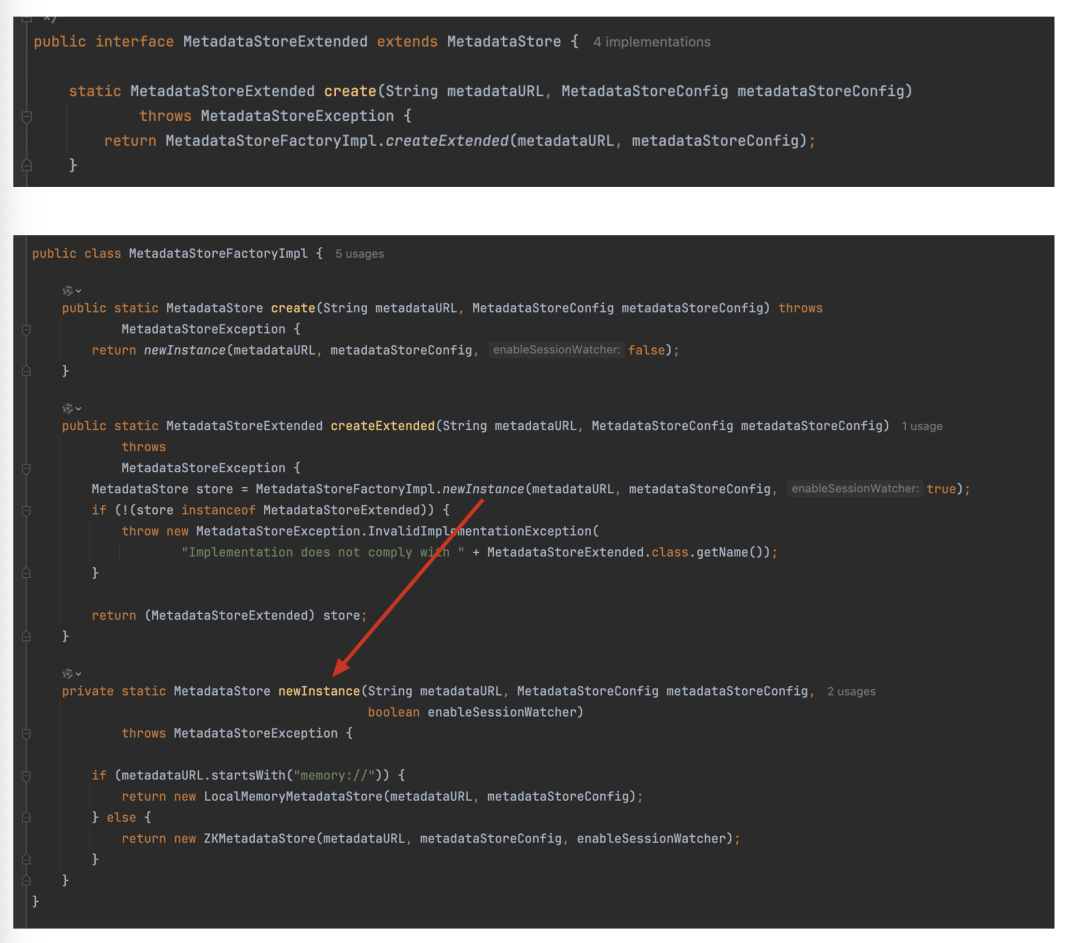

4.1 创建MetadataStoreExtended

在这里插入图片描述

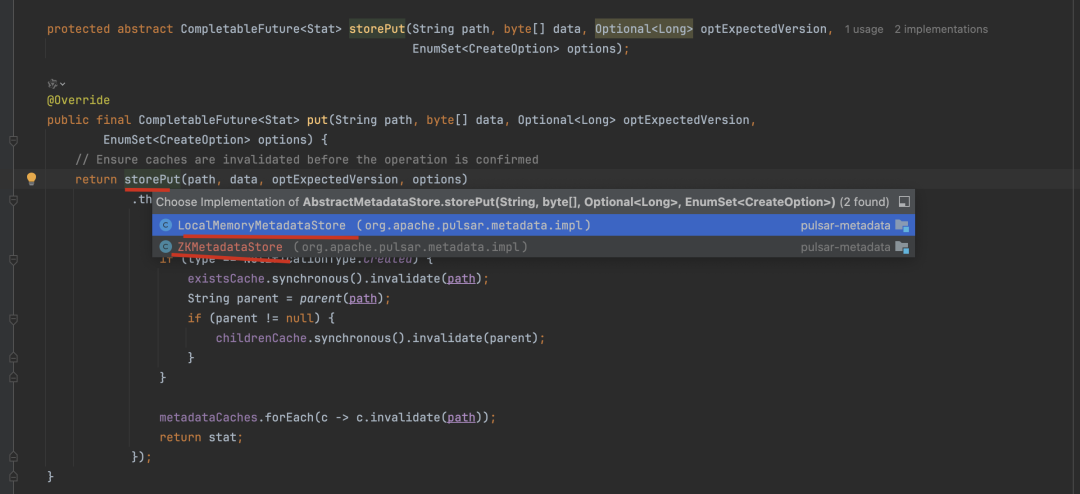

4.2 put操作

调用 storePut 抽象方法，交给不同的存储层去实现。

在这里插入图片描述

• 根据版本号判断操作类型：版本为0表示新建，否则为修改
• 新建节点时，使相关缓存失效：
  • 使当前路径在 existsCache 中的缓存失效
  • 使父节点在 childrenCache 中的缓存失效
• 通知所有 MetadataCacheImpl 实例使指定路径的缓存失效

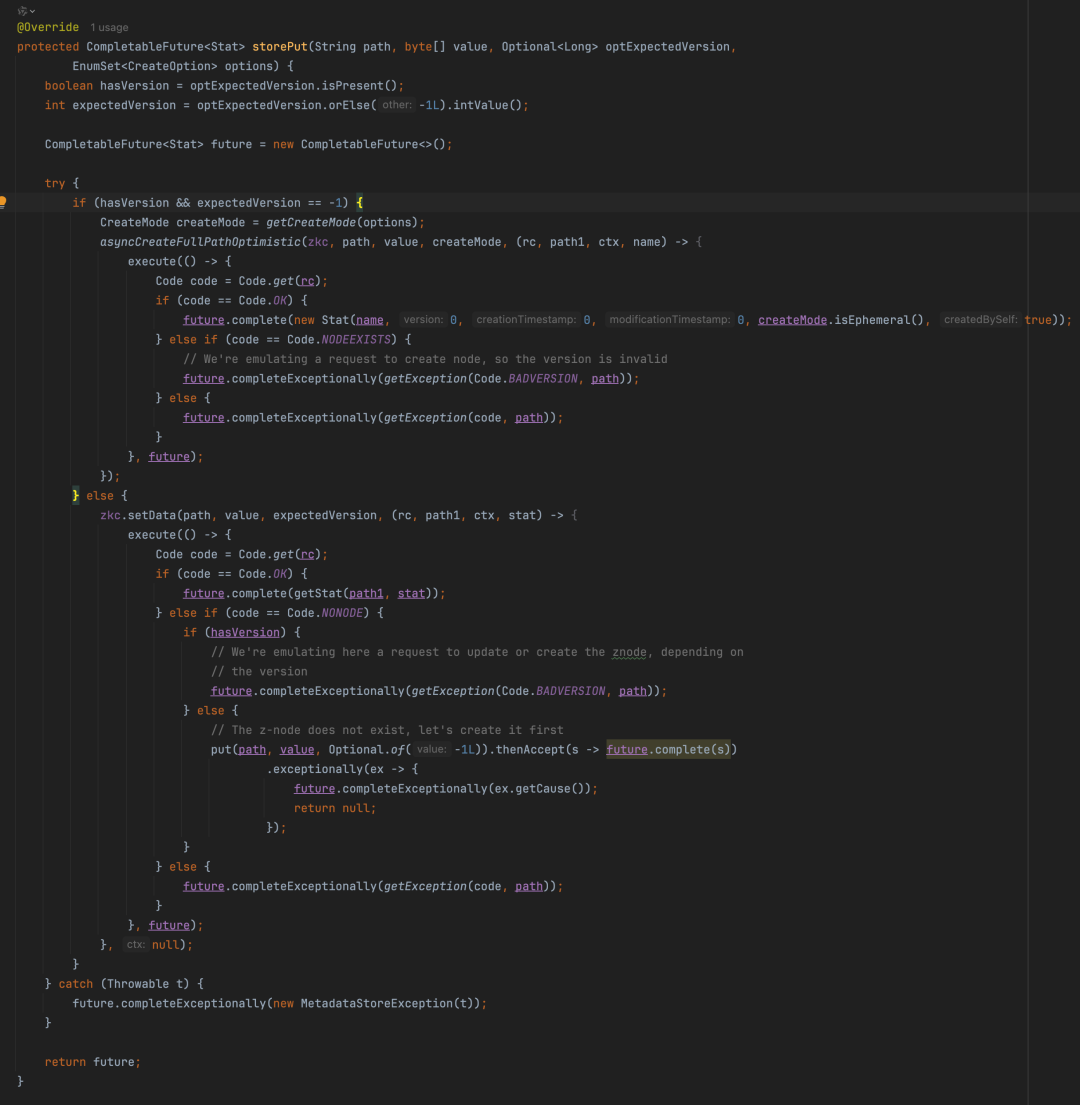

我们这里挑ZKMetadataStore来说一下：

在这里插入图片描述

ZKMetadataStore类中的storePut方法是Pulsar元数据存储模块的核心写入实现，负责处理ZooKeeper中节点的创建和更新操作。该方法通过版本控制机制和多种创建选项，提供了灵活且安全的数据写入功能。

• 核心逻辑处理 该方法根据版本号参数决定执行创建还是更新操作。当expectedVersion为-1时，表示强制创建节点，此时会调用asyncCreateFullPathOptimistic方法递归创建节点路径；否则执行更新操作，通过zkc.setData方法更新现有节点数据。
• 版本控制机制 方法实现了严格的版本控制语义，确保数据一致性。在更新模式下，如果目标节点不存在且指定了版本号，则抛出BADVERSION异常；如果未指定版本号且节点不存在，则会自动先创建节点再更新。
• 创建模式适配 通过getCreateMode方法根据CreateOption枚举动态选择ZooKeeper的创建模式，支持持久节点、临时节点、顺序节点等多种组合，满足不同业务场景的需求。
• 异常处理转换 方法将ZooKeeper原生的KeeperException转换为Pulsar自定义的MetadataStoreException异常体系，包括BadVersionException、NotFoundException和AlreadyExistsException等具体异常类型，提供更清晰的错误语义。

4.3 EtcdMetadataStore

老周分析的代码版本是2.9.1，只有ZKMetadataStore和LocalMemoryMetadataStore，这里老周扩展一下特地拉了最新分支的代码，现在还支持EtcdMetadataStore、OxiaMetadataStore、RocksdbMetadataStore。

这里老周挑一个EtcdMetadataStore的源码来讲。

和之前的想比，这里扩展了一个批量读取的抽象类出来AbstractBatchedMetadataStore，继承了之前的AbstractMetadataStore抽象类，然后提供队列支持批量读写的能力。

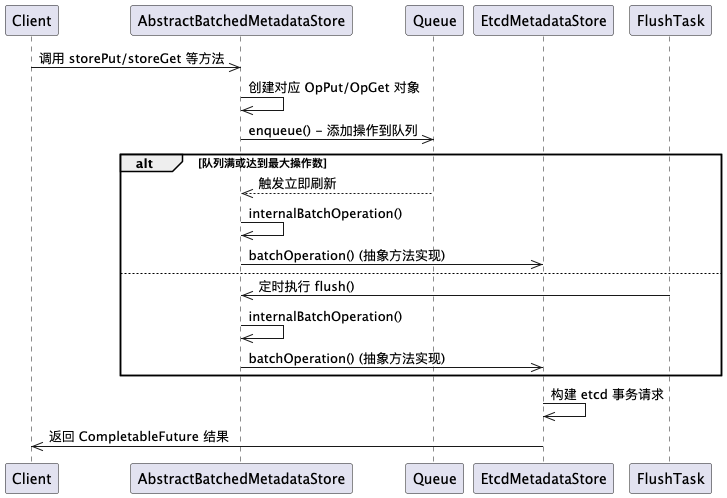

EtcdMetadataStore的读写操作时序图：

在这里插入图片描述

etcd 批量操作的核心流程如下：客户端首先调用 AbstractBatchedMetadataStore 中的 storePut、storeGet 等方法发起元数据操作请求，AbstractBatchedMetadataStore 会将这些操作封装成对应的 OpPut、OpGet 等对象，然后通过 enqueue 方法将操作添加到相应的操作队列（readOps 或 writeOps）中。当队列中的操作数量达到阈值或者定时刷新任务（FlushTask）触发时，系统会调用 internalBatchOperation 方法来处理批量操作，该方法最终会调用 EtcdMetadataStore 实现的 batchOperation 抽象方法，在这个方法中构建针对 etcd 的事务请求并执行，最后将结果通过 CompletableFuture 返回给客户端，整个过程通过队列缓冲和批量处理机制有效提升了与 etcd 交互的性能和效率。

源码可以看这里：

org.apache.pulsar.metadata.impl.batching.AbstractBatchedMetadataStore#enqueue

private void enqueue(MessagePassingQueue<MetadataOp> queue, MetadataOp op) {
    // 检查存储是否已关闭，如果已关闭则直接完成操作并抛出异常
    if (isClosed()) {
        MetadataStoreException ex = new MetadataStoreException.AlreadyClosedException();
        op.getFuture().completeExceptionally(ex);
        return;
    }

    // 如果启用了批处理功能
    if (enabled) {
        // 尝试将操作添加到队列中，如果添加失败则立即单独执行该操作
        if (!queue.offer(op)) {
            // Execute individually if we're failing to enqueue
            internalBatchOperation(Collections.singletonList(op));
            return;
        }

        // 当队列大小超过最大操作数且当前没有正在进行的刷新操作时，触发一次刷新操作
        if (queue.size() > maxOperations && flushInProgress.compareAndSet(false, true)) {
            executor.execute(this::flush);
        }
    } else {
        // 如果未启用批处理功能，则直接执行单独操作
        internalBatchOperation(Collections.singletonList(op));
    }
}

主要看queue.offer那里，往队列里放值，成功入队的话返回true，队列满了的话则返回false。立即单独执行该操作。

在这里插入图片描述

这个设计有点意思，第一避免因队列满而导致的阻塞或拒绝服务，第二单个操作的执行比等待队列空间更快速。这种设计在保证批处理性能的同时，也确保了系统的可靠性和操作的不丢失。

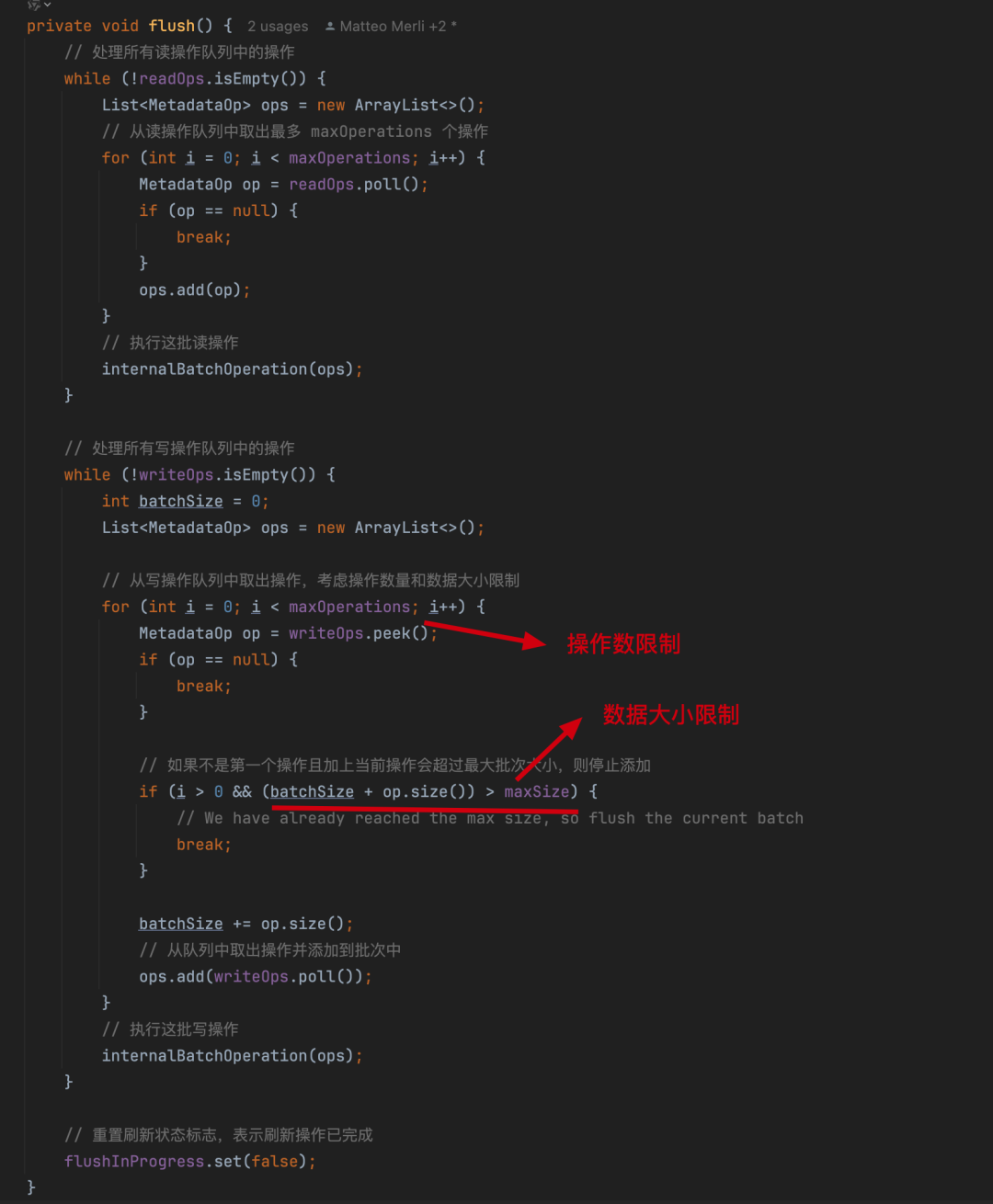

然后另一个核心就是flush方法：

好了，元数据管理就说到这里，我们下一篇来说一下负载均衡与分片管理。
