Pulsar存储计算分离架构设计之存储层BookKeeper（上）

老周聊架构

发布于 2025-11-19 15:13:10

500

一、前言

我们上文说过，Apache Pulsar 采用了一种典型的"存储计算分离"架构设计：消息内容持久化存储在 BookKeeper 分布式日志存储系统中，集群元数据由 ZooKeeper 协调服务统一管理（当然2.10.0版本移除了ZK是题外话了），而 Broker 节点则专注于消息的路由、协议转换等计算密集型任务，完全解耦了存储与计算功能。这种架构通过职责分离实现了水平扩展能力，其中 BookKeeper 负责数据可靠性保障，ZooKeeper 维护系统状态一致性，Broker 作为无状态服务可动态扩缩容。在组件关系上，Broker深度依赖Bookie，内部集成了Bookie的client端，Broker和Bookie之间基于TCP通信，使用protobuf协议。

上一篇文章我们说了Broker无状态，这一篇我们来聊聊"存储计算分离"中的存储——BookKeeper。

二、BookKeeper 基本概念

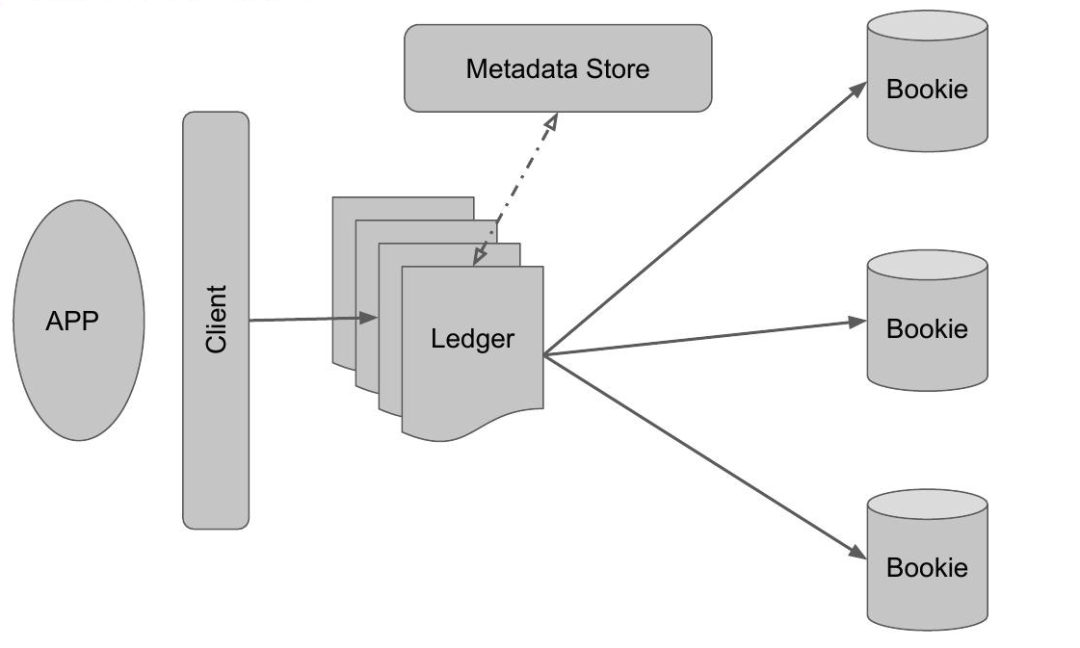

Apache BookKeeper 官网是这么介绍的：

A scalable, fault-tolerant, and low-latency storage service optimized for real-time workloads 针对实时工作负载优化的可扩展、容错、低延迟存储服务

2.1 Bookie‌

BookKeeper 的存储节点（服务器），负责持久化数据。多个 Bookie 组成无中心节点的集群（Slave/Slave 架构），通过 ZooKeeper 协调元数据‌。

2.2 Ledger‌

基本存储单元，代表一个有限的数据流（类似文件的逻辑分段）。由一系列顺序写入、不可修改的 ‌Entry‌ （类似与 Kafka 每条 msg）组成。Ledger 是对一个 log 文件的抽象，Client 在向 BookKeeper 写数据时也是往 Ledger 中写的。

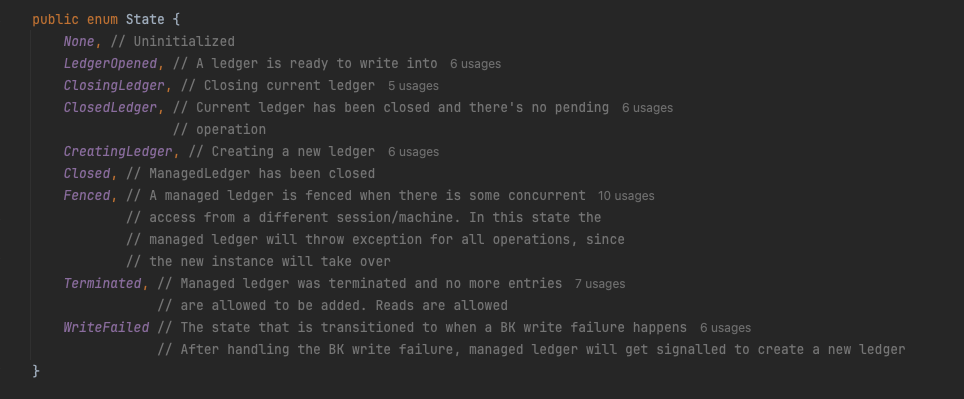

我看网上好几年前写BookKeeper的文章中写到Ledger‌生命周期‌：仅支持 OPEN（写入中）、IN_RECOVERY（数据恢复）、CLOSED（不可修改）三种状态‌。

我一看源码，嚯，有八九种了，所以老周这里还是建议大家多看看源码。

2.3 Entry‌

单条数据记录，包含以下字段‌：

Ledger number（所属 Ledger ID）
Entry number（唯一 Entry ID）
Last add confirmed（最新已确认 Entry ID）
Data（消息内容）
Authentication code（数据完整性校验码）

2.4 Journal‌

预写日志（Write Ahead Log），所有写入操作优先记录到 Journal 文件，确保数据持久性‌。

2.5 Ensemble & 写入策略

Ensemble‌：存储某个 Ledger 的 Bookie 集合‌。
Write Quorum (WQ)‌：数据副本数（如 3 副本）‌。
‌Ack Quorum (AQ)‌：写入成功所需的最小确认数（如 2/3 副本确认即返回成功）‌。

‌2.6 ‌LAC (Last Add Confirmed)‌

Ledger 中最新被多数副本确认的 Entry ID，用于保证读取一致性‌。

三、架构设计

3.1 特性

‌3.1.1 无中心化集群‌

所有 Bookie 对等（无 Master 节点），通过 ZooKeeper 管理元数据（如 Ledger 分配）‌。
容错机制：允许部分 Bookie 故障（需满足 WQ > 故障节点数）‌。

3.1.2 ‌分层存储模型‌

‌Entry Log‌：物理存储文件，聚合多个 Ledger 的 Entry 以提升 I/O 效率‌。
‌索引分离‌：Entry Log 存储数据，RocksDB 独立存储 Ledger 和 Entry 的索引‌。

3.1.3 ‌读写分离机制‌

写入优先 Journal 日志，再异步刷入 Entry Log；读取直接访问 Entry Log，降低延迟‌。

3.1.4 ‌严格写入约束‌

同一 Ledger 仅允许单一写入者，避免脑裂‌。
Entry ID 必须严格递增，确保数据顺序和分片（Fragment）定位准确性‌。

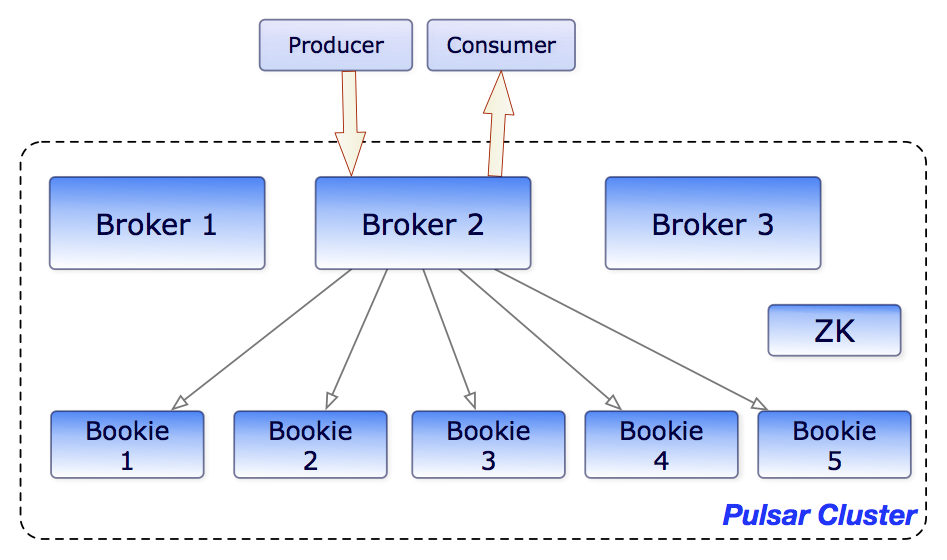

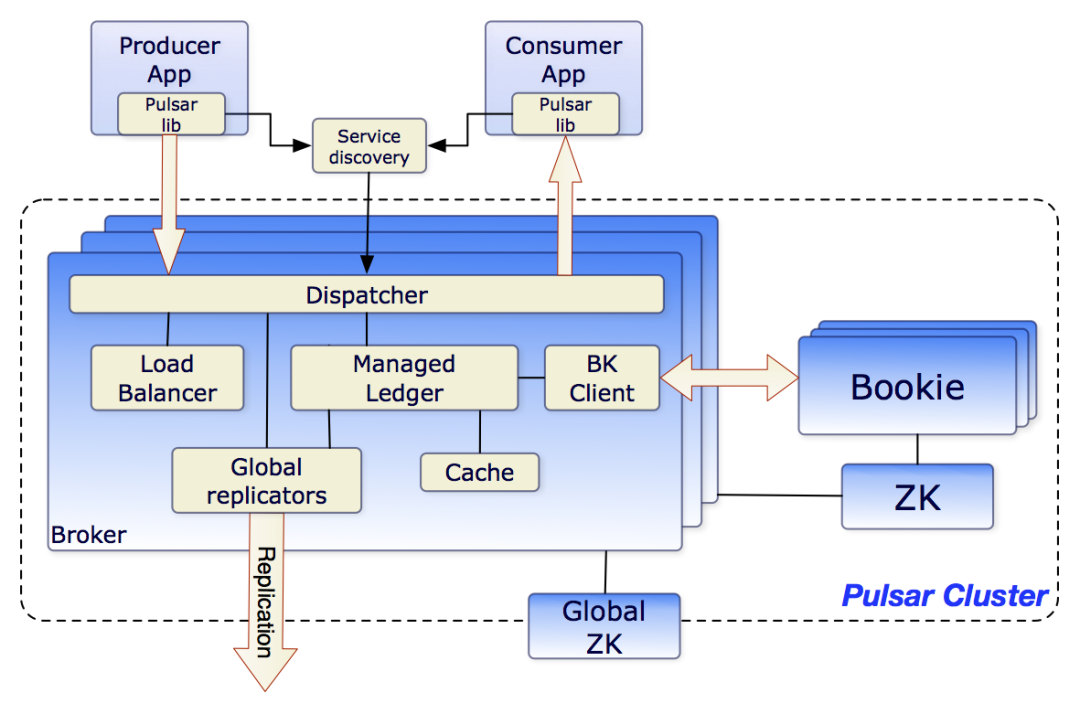

3.2 Pulsar的整体架构

在分布式消息系统中，消息从客户端传输至Broker节点后，需通过计算转换与路由决策最终持久化到Bookie存储集群。值得注意的是：

角色分工：Bookie仅作为单机存储引擎，数据高可用性由Broker层保障
副本配置：单条消息的存储副本数支持动态配置

主流分发模式对比：

主从式串行分发
- ✅ 架构简单，逻辑清晰
- ❌ 写入延迟叠加（主节点延迟 + 从节点延迟）
- ❌ 同步复制时存在性能瓶颈
- 实现原理：主节点接收写入后，顺序转发至从节点（如RocketMQ/MySQL架构）
- 特点：
并行多路分发
- ✅ 延迟取决于最慢节点（Max(shard1,shard2...)）
- ✅ 理论上更高的吞吐量
- ❌ 需实现复杂故障补偿机制
- ❌ 网络带宽消耗更大
- 实现原理：Broker同时向多个Bookie节点并发写入（Pulsar采用此模式）
- 特点：

技术选型建议：

维度	主从模式	并行模式
延迟敏感性	不推荐	优先推荐
开发成本	低	高
数据一致性	依赖同步机制	原子写入保障
适用场景	非实时业务系统	金融/物联网场景

3.3 Pulsar的数据流架构

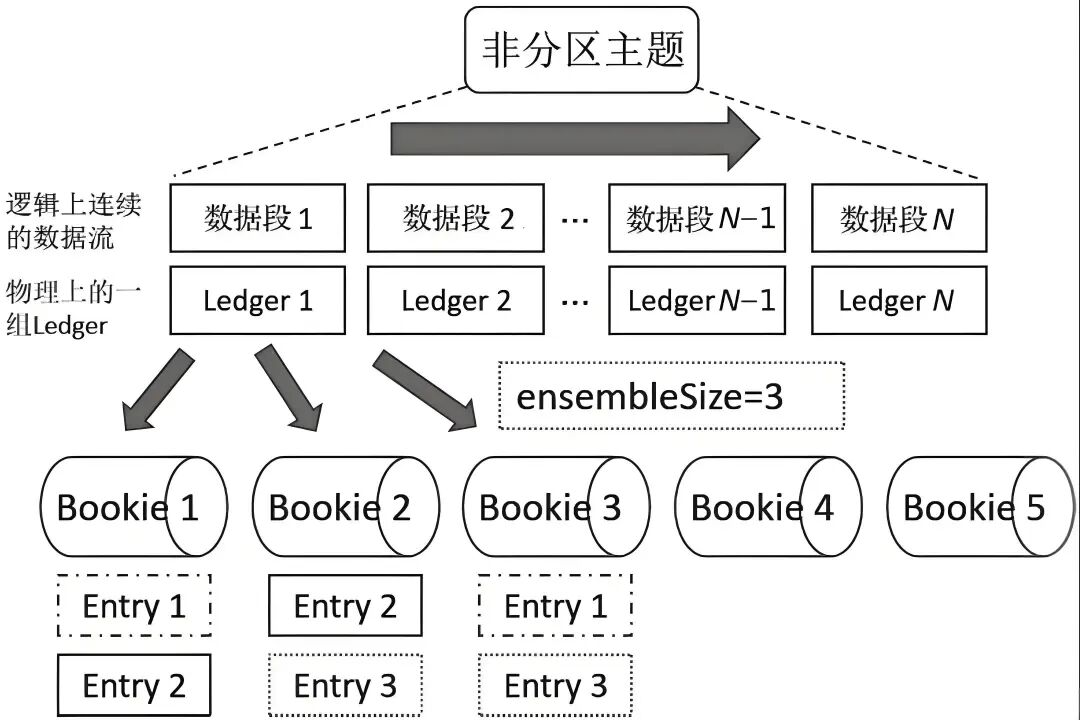

3.3.1 Topic分区下的Ledger时序管理机制

在分布式消息系统中，每个Topic分区（如topicA-partition1）的消息存储被组织为按时间顺序排列的Ledger序列。系统通过全局唯一的LedgerId标识每个物理集群中的Ledger，采用中心化分配策略确保无重复。对于特定分区，仅最新创建的Ledger（如示例中的ledgerN）处于可写入状态，先前所有Ledger（ledger1至ledgerN-1）均被标记为关闭状态禁止写入。

3.3.2 写入拓扑与数据持久化策略

系统比如采用(3,2,2)的写入配置模式：

3：表示该Topic分区数据可写入的候选节点数量
2：表示每条消息实际写入的副本数（包含主副本）
2：表示需要收到至少2个节点（含主节点）的成功写入确认后，才会向客户端返回ACK响应

单个Ledger的默认容量为50,000条消息，达到阈值后将自动关闭并创建新Ledger。这种设计既保证了消息的顺序性（通过Ledger序列），又通过多副本写入确保了数据可靠性。

四、Bookie的架构设计

前面铺垫了这么多前置的知识，终于千呼万唤始出来Bookie的架构设计了。Bookie作为Pulsar的持久化存储的核心引擎，其设计充分考虑了高吞吐与低延迟的平衡。Journal日志作为写入的第一道关口，采用类似Kafka commitlog的乱序追加写机制，允许多主题数据混合写入同一文件，这种设计显著提升了磁盘顺序写的吞吐效率。值得注意的是，通过将journal目录与独立磁盘绑定的部署方式（官方推荐配置），配合多journal目录并行写入的线程隔离策略，实现了基于LedgerId取模的无锁化路由，这种精巧的线程模型既避免了资源竞争，又确保了写入线性化。在可靠性方面，journal支持同步/异步两种刷盘模式，当配置为同步模式时，其行为类似MySQL的innodb_flush_log_at_trx_commit=1的严格持久化保证，而异步模式则通过牺牲部分数据安全性换取更高的吞吐性能。

与journal的即时确认机制不同，entrylog作为消息的最终存储载体，其刷盘策略与写入响应解耦，这种设计使得Bookie在保证写入低延迟的同时，还能通过后台批量刷盘优化IO效率。特别需要指出的是，journal和entrylog的异步刷盘配置会打破传统认知中"先写日志再存数据"的时序关系，这种反直觉的设计实际上是通过现代SSD设备的并行IO能力，实现了日志写入与数据落盘的双管道并发处理。这种架构在金融级消息场景下，可通过适当配置同步刷盘策略来满足强一致性要求，而在物联网等海量数据场景则可采用全异步模式最大化吞吐，展现出极强的场景适配性。

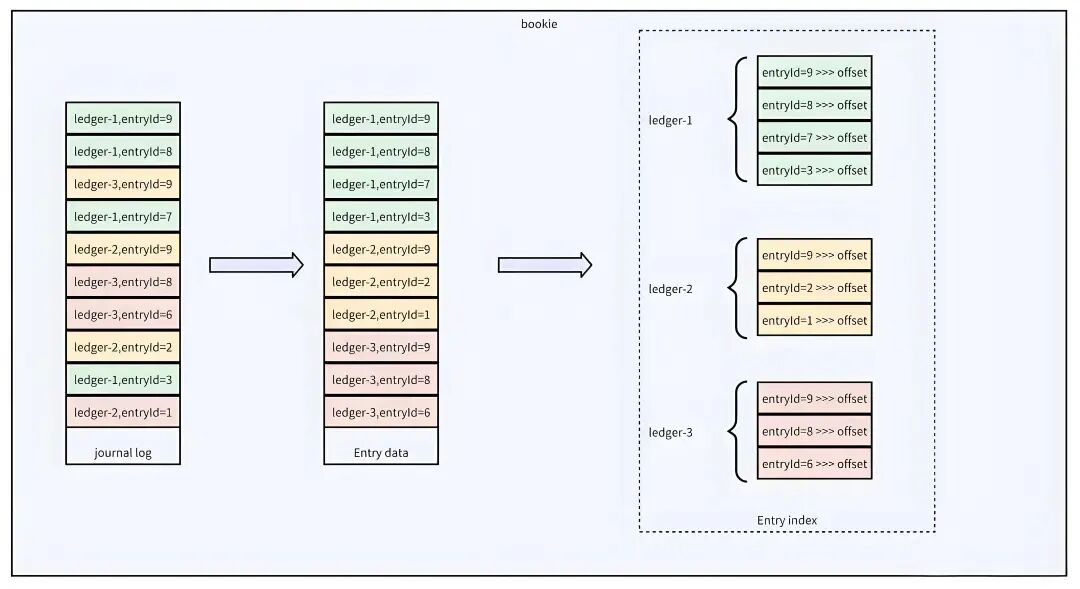

Bookie数据存储架构：

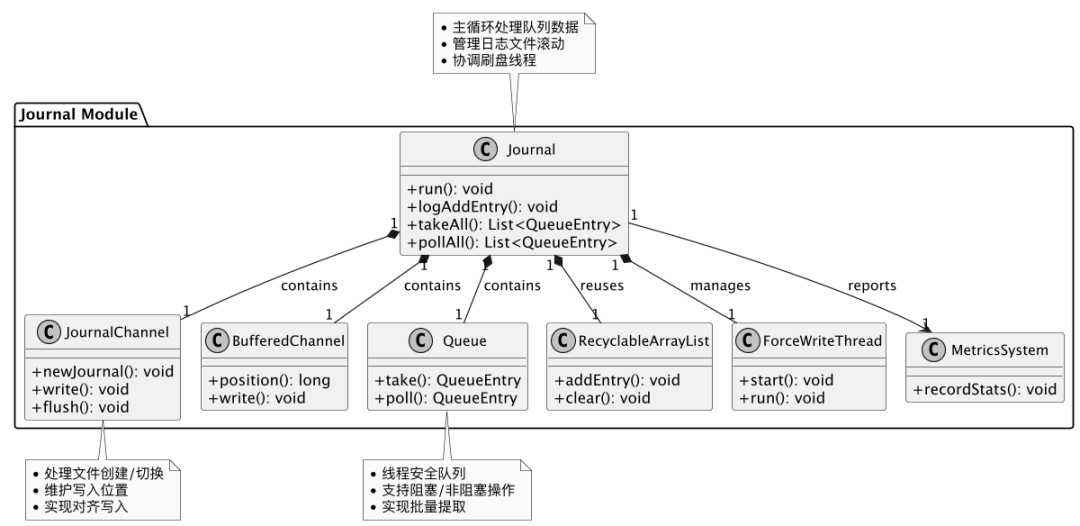

在分布式存储系统BookKeeper中，Journal日志通过混合落盘机制实现了数据持久化与性能的平衡。Journal作为预写日志（WAL），采用顺序追加写入模式确保数据不丢失，同时通过强制刷盘（journalSyncData）保证一致性。但Journal中的数据按写入时间无序排列，若直接读取会导致随机IO，影响消费性能。为此，Bookie设计了二次转写机制：数据首先写入Journal，随后异步转存至EntryLog文件，转存时按LedgerId和EntryId排序后批量刷盘，形成局部有序的数据块。这种设计使得同一Ledger的数据在EntryLog中物理连续，消费时可减少磁头寻道时间，将随机IO转化为顺序IO，吞吐量提升可达10倍以上。

EntryIndex作为关键元数据，维护了LedgerId+EntryId到EntryLog文件偏移量的映射关系。当消费者请求特定条目时，系统先通过内存中的IndexCache快速定位数据在EntryLog中的位置，避免全文件扫描。这种两级存储架构（Journal+EntryLog）与索引优化，既满足了写入时的高吞吐（Journal顺序写），又优化了读取性能（EntryLog局部有序+索引加速）。值得注意的是，EntryLog默认与Journal独立存储在不同磁盘，进一步规避IO竞争，这种设计在金融级低延迟场景中尤为关键。

通过对Bookie架构的上分析，我们发现针对读写场景Bookie做了两件事来支撑：

混合Ledger顺序写的journal日志支撑高吞吐低延迟的写入场景
局部有序的entry data支撑消费场景下的Ledger级别的顺序读

五、Bookie的数据写入流程

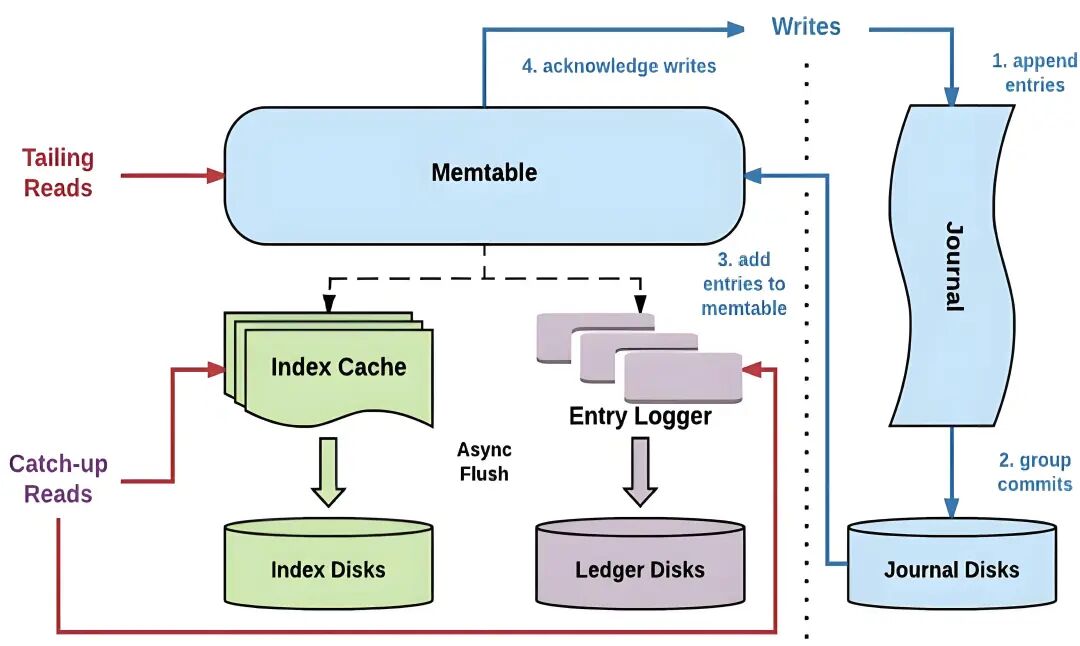

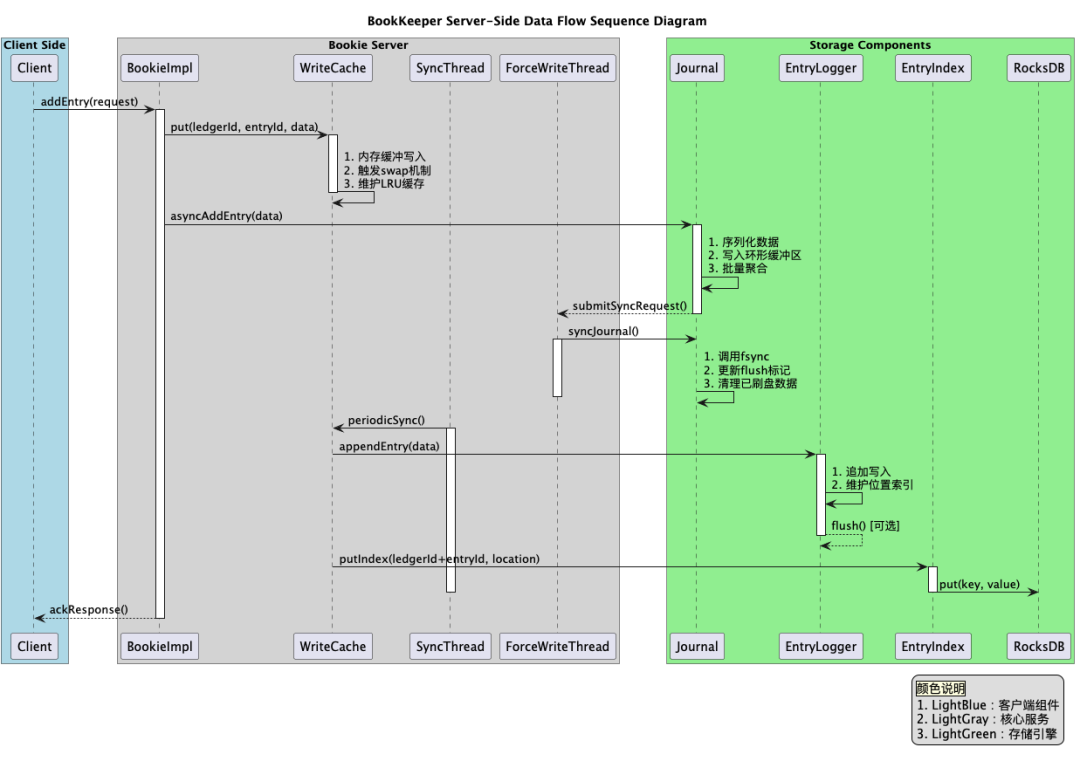

可以说理解这张图，Bookie的数据读取、写入流程基本思想是掌握了。

数据的写入流程：

数据首先会写入 Journal，写 Journal 的数据会实时写入磁盘以保证数据不会再重启时丢失

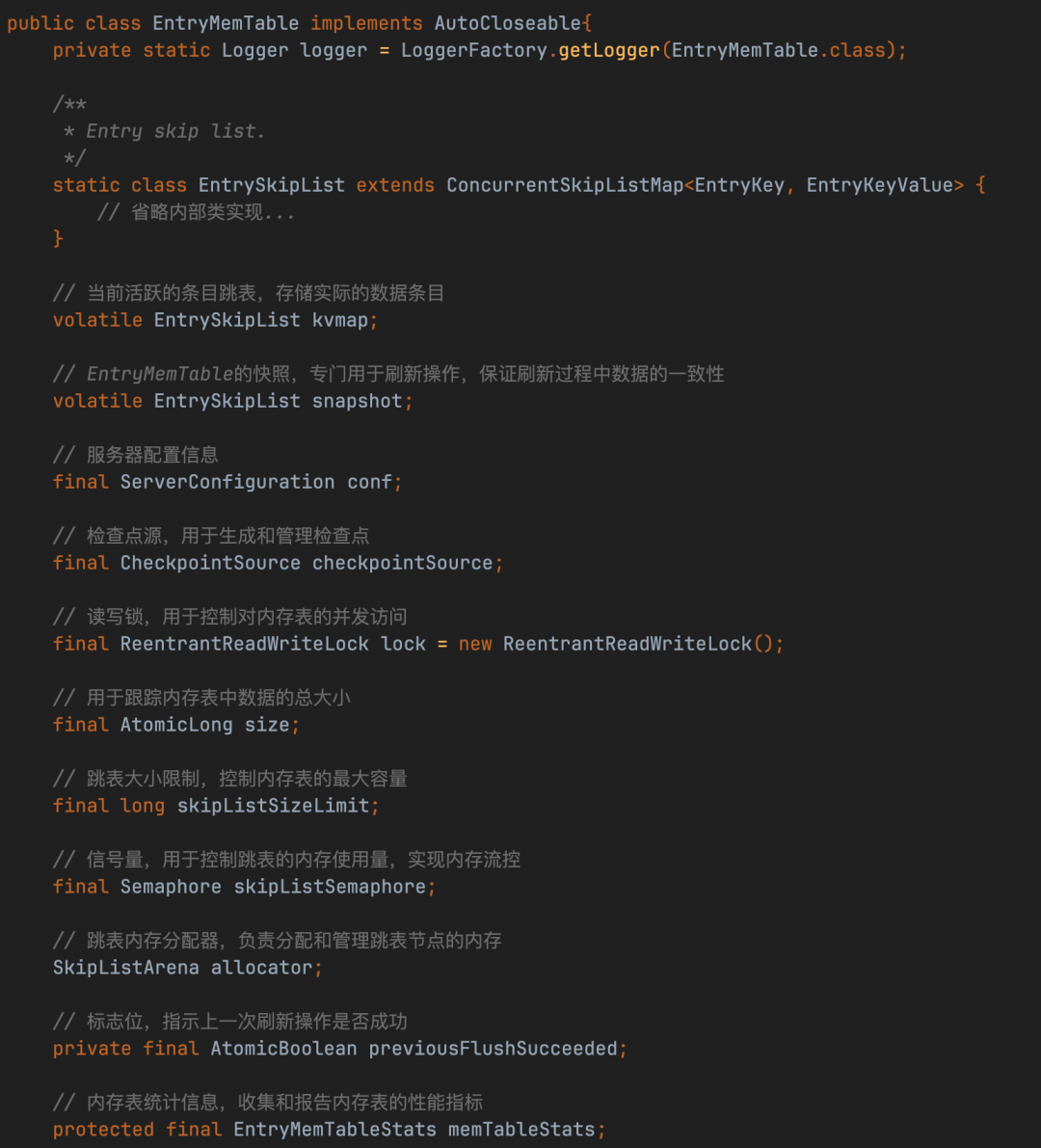

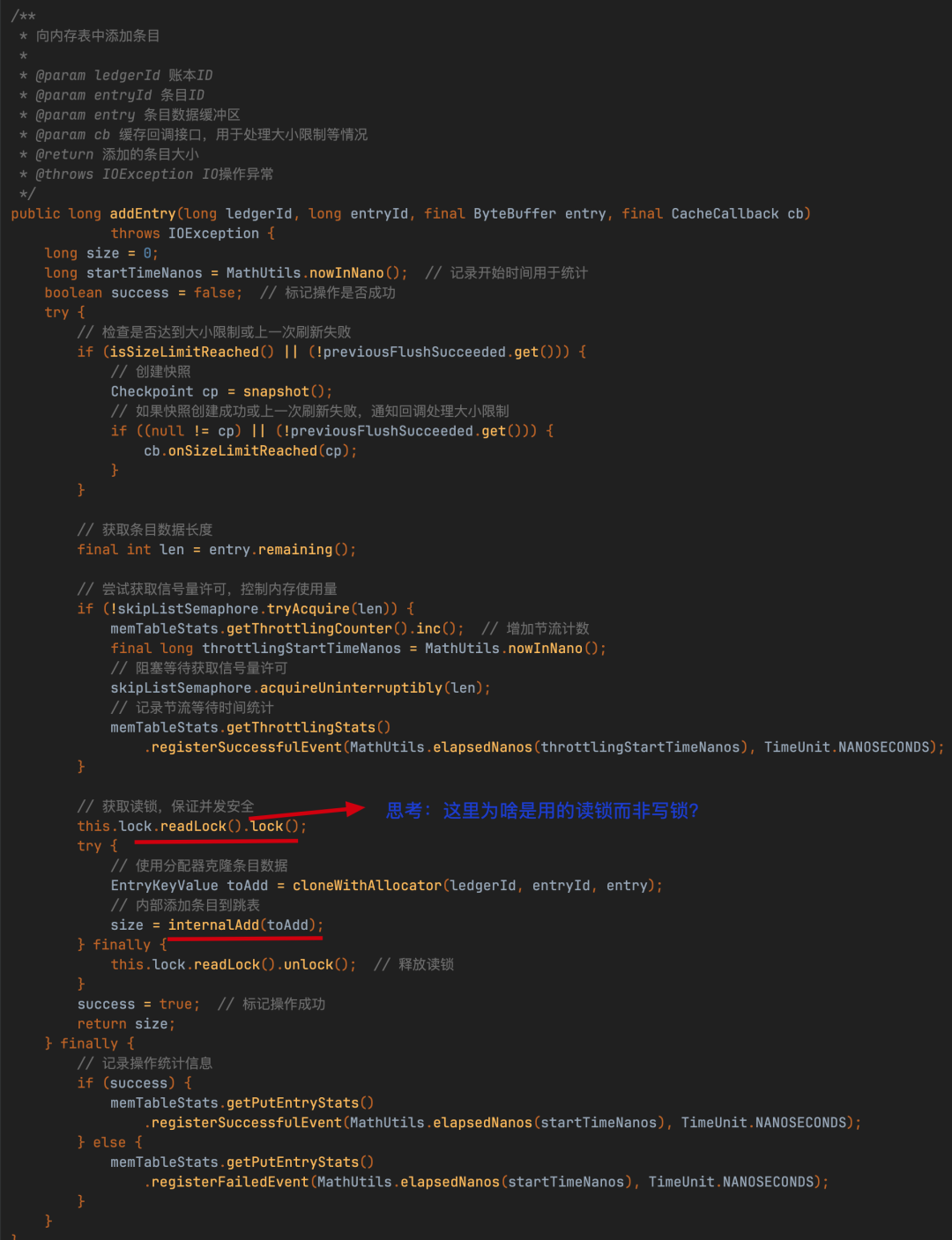

数据写入到 Memtable，Memtable 可以看做是一个读写 Cache
数据写入到 Memtable之后，就可以对写入请求进行响应

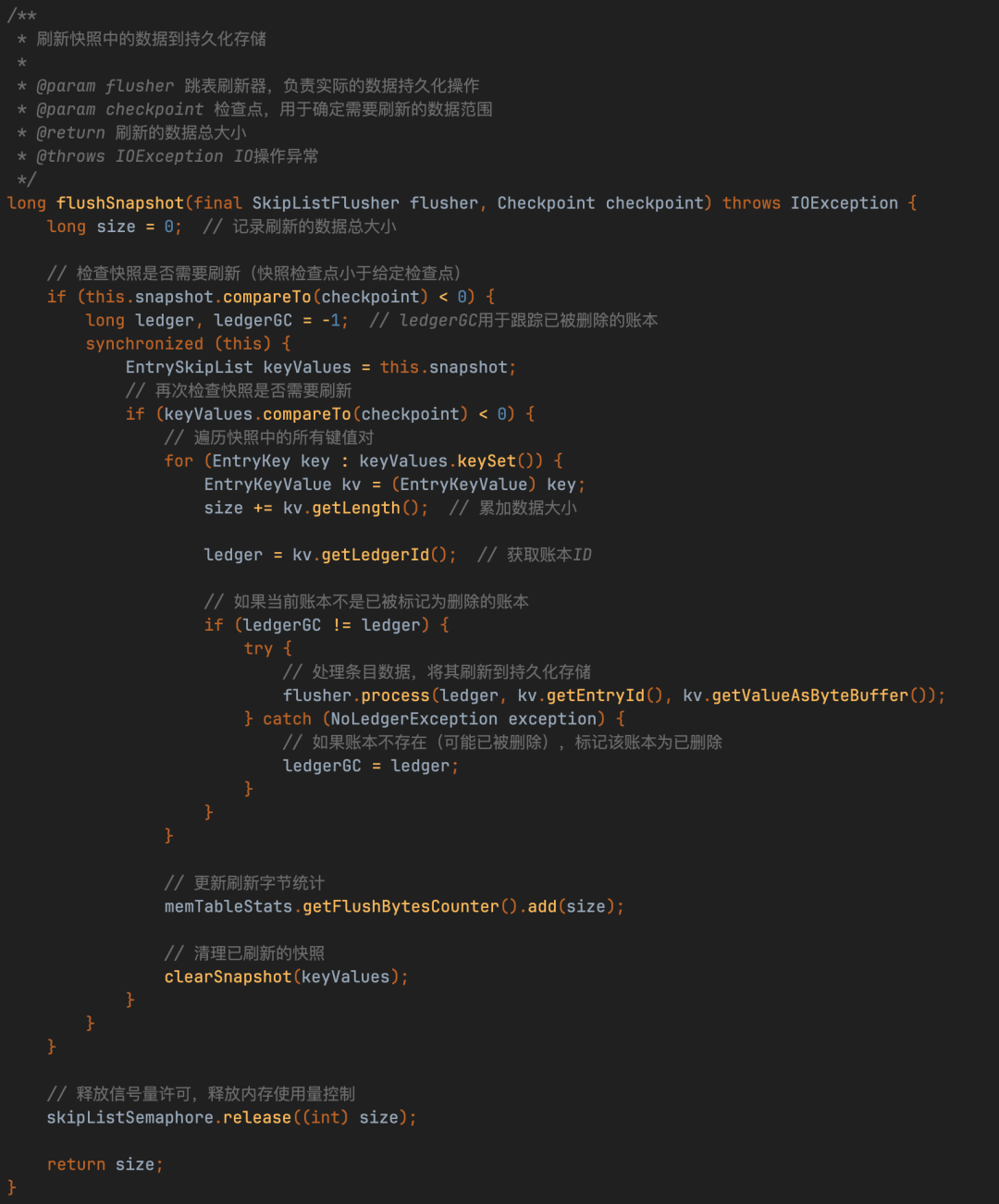

Memtable 写满之后，数据会批量的 flush 到磁盘，同时也会将 index cache 中的 index 信息 flush 到磁盘

数据的读取流程：

如果是 tailing read 请求（读取位置接近 Ledger 末尾的请求），直接从 Memtable 中读取 Entry
如果是 catch-up read 请求（读取内容不在 MemTable 中的请求）
- 读取 Index信息，找到 <ledgerId, EntryId> 对应的文件位置
- 读文件获取数据获取 Entry

Bookie数据写入流程：

client端源码分析，可以找到pulsar的测试代码，具体类在org.apache.bookkeeper.mledger.SimpleBookKeeperTest

这个方法是直接在LedgerHandle里的addEntry方法。LedgerHandle.addEntry: 这是 BookKeeper 客户端 API 的底层方法，直接与单个 BookKeeper ledger 交互。它处理的是单一 ledger 的写入操作。而ManagedLedgerImpl.addEntry: 这是 Pulsar 的 Managed Ledger 抽象层的方法，构建在 LedgerHandle 之上，提供更高级别的功能。

从Pulsar的Managed Ledger层起的话，addEntry的主要流程可以看下面：

ManagedLedgerImpl#addEntry()方法
ManagedLedgerImpl#asyncAddEntry()方法
ManagedLedgerImpl#internalAsyncAddEntry()方法
OpAddEntry#initiate()方法
LedgerHandle#asyncAddEntry()方法
LedgerHandle#doAsyncAddEntry()方法
BookieClient#addEntry()方法

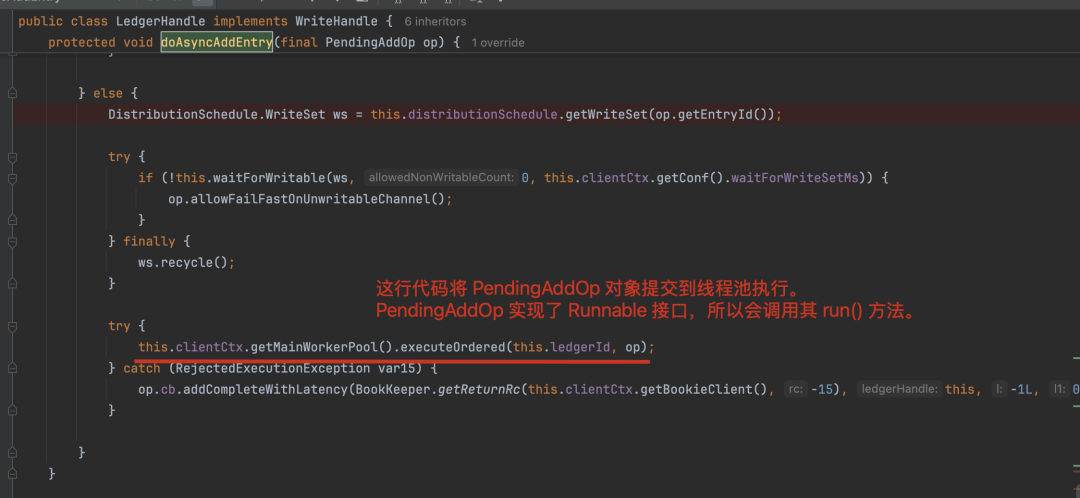

核心实现在LedgerHandle#doAsyncAddEntry()方法：

protected void doAsyncAddEntry(final PendingAddOp op) {
    // 1. 流量控制：如果设置了限流器，则获取许可
    if (this.throttler != null) {
        this.throttler.acquire();
    }

    boolean wasClosed = false;
    synchronized(this) {
        // 2. 检查ledger是否可写
        if (this.isHandleWritable()) {
            // 3. 分配新的entryId（递增）
            long entryId = ++this.lastAddPushed;
            // 4. 更新当前ledger长度统计
            long currentLedgerLength = this.addToLength((long)op.payload.readableBytes());
            // 5. 设置操作的entryId和ledger长度
            op.setEntryId(entryId);
            op.setLedgerLength(currentLedgerLength);
            // 6. 将操作添加到待处理队列
            this.pendingAddOps.add(op);
        } else {
            // 7. 如果ledger已关闭，标记wasClosed为true
            wasClosed = true;
        }
    }

    if (wasClosed) {
        // 8. 处理向已关闭ledger添加条目的情况
        try {
            this.clientCtx.getMainWorkerPool().executeOrdered(this.ledgerId, new SafeRunnable() {
                public void safeRun() {
                    LedgerHandle.LOG.warn("Attempt to add to closed ledger: {}", LedgerHandle.this.ledgerId);
                    // 回调通知添加失败，返回LedgerClosedException错误码(-11)
                    op.cb.addCompleteWithLatency(-11, LedgerHandle.this, -1L, 0L, op.ctx);
                }

                public String toString() {
                    return String.format("AsyncAddEntryToClosedLedger(lid=%d)", LedgerHandle.this.ledgerId);
                }
            });
        } catch (RejectedExecutionException var14) {
            // 线程池拒绝执行时的异常处理
            op.cb.addCompleteWithLatency(BookKeeper.getReturnRc(this.clientCtx.getBookieClient(), -15), this, -1L, 0L, op.ctx);
        }

    } else {
        // 9. 正常处理流程：获取写入分布集合（确定要写入哪些bookie）
        DistributionSchedule.WriteSet ws = this.distributionSchedule.getWriteSet(op.getEntryId());

        try {
            // 10. 等待写入集合中的bookie变为可写状态
            if (!this.waitForWritable(ws, 0, this.clientCtx.getConf().waitForWriteSetMs)) {
                // 如果等待超时，则允许快速失败
                op.allowFailFastOnUnwritableChannel();
            }
        } finally {
            // 11. 回收写入集合资源
            ws.recycle();
        }

        try {
            // 12. 将操作提交到主工作线程池执行
            this.clientCtx.getMainWorkerPool().executeOrdered(this.ledgerId, op);
        } catch (RejectedExecutionException var15) {
            // 线程池拒绝执行时的异常处理
            op.cb.addCompleteWithLatency(BookKeeper.getReturnRc(this.clientCtx.getBookieClient(), -15), this, -1L, 0L, op.ctx);
        }

    }
}

主要的点无非就是entryId是lastAddPushed累加而得到的，构造PendingAddOp对象放入到pendingAddOps队列中，该队列与当前Ledger绑定。

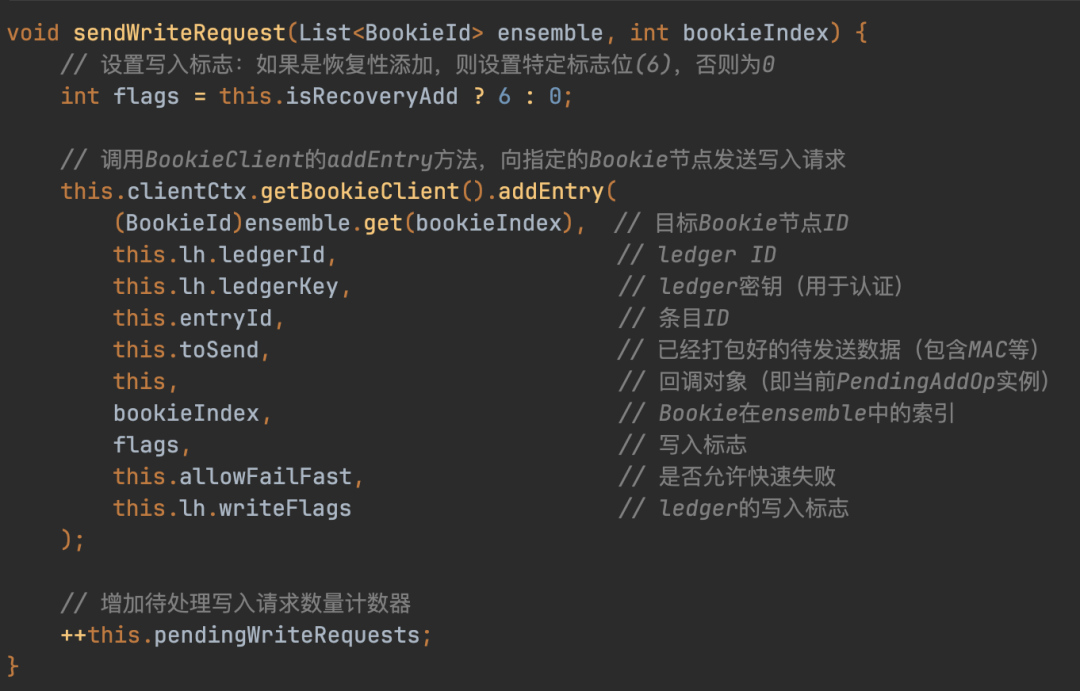

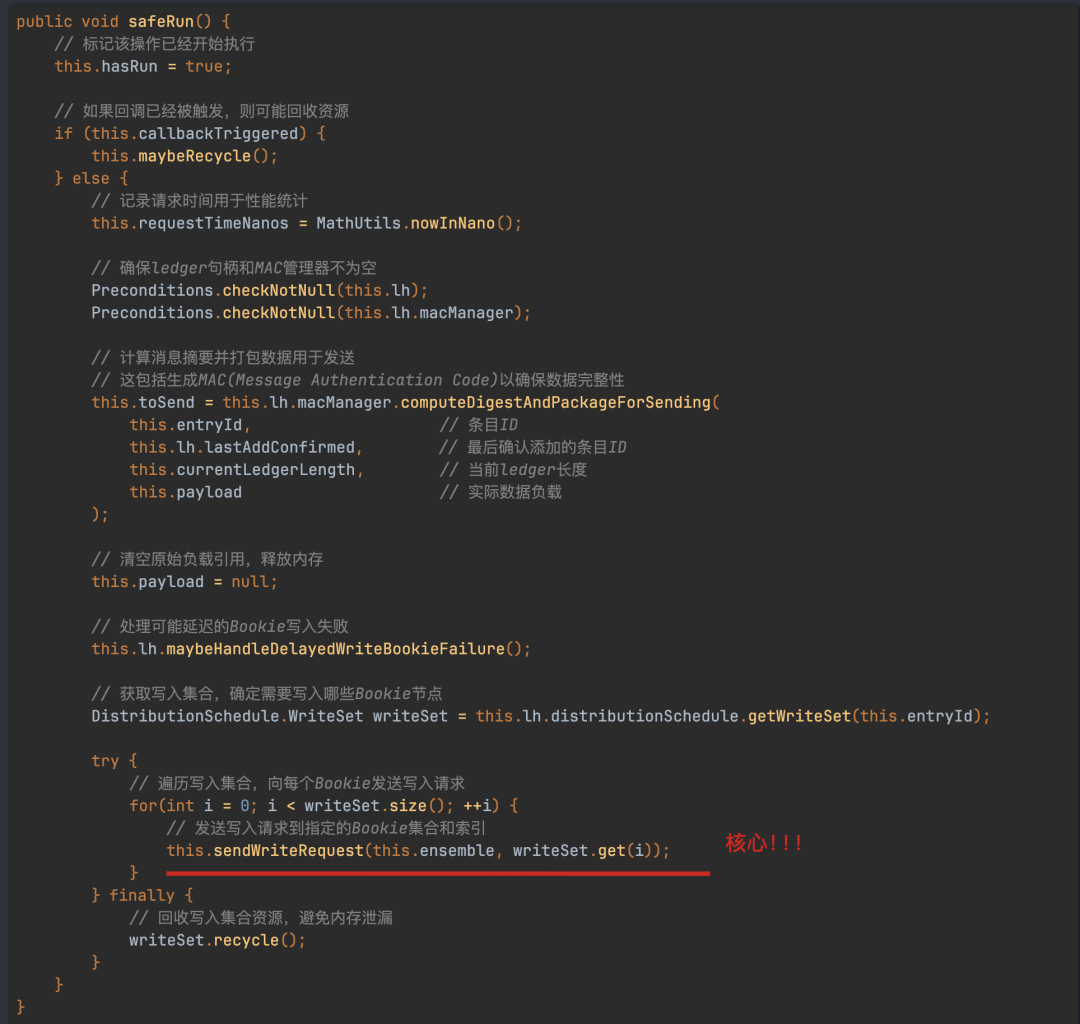

直接找到PendingAddOp#safeRun方法：

最终会调到BookieClient#addEntry()方法里来，addEntry里封装了很多细节，这里就不一一展开了，但最终会通过网络调用server端的相关接口。client的代码相对来说简单些，主要逻辑在server端。

server端源码分析

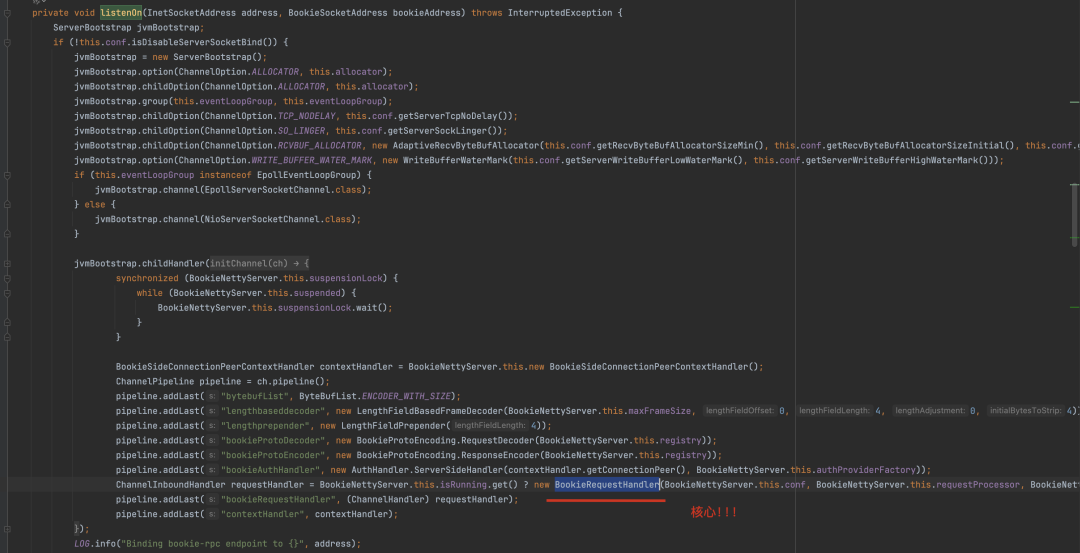

bookkeeper server端启动可以看 org.apache.bookkeeper.proto.BookieNettyServer类：

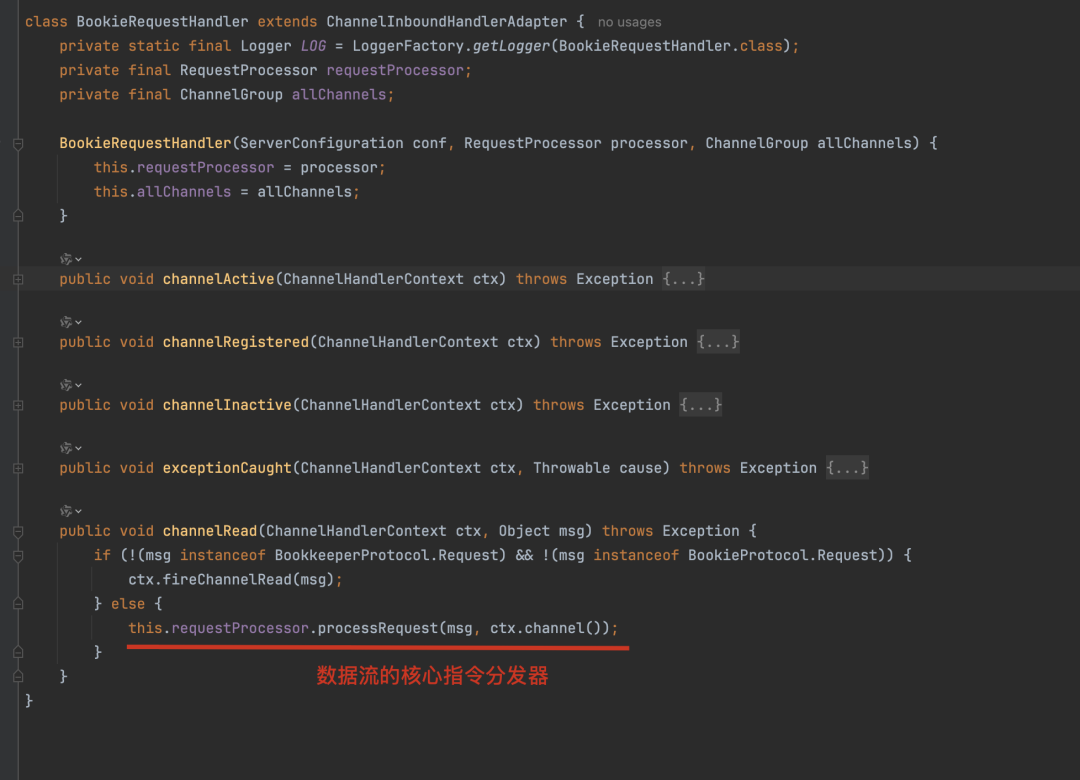

BookieRequestHandler为server端的处理类，其继承了Netty的ChannelInboundHandlerAdapter，是最外层与netty组合工作的handler。

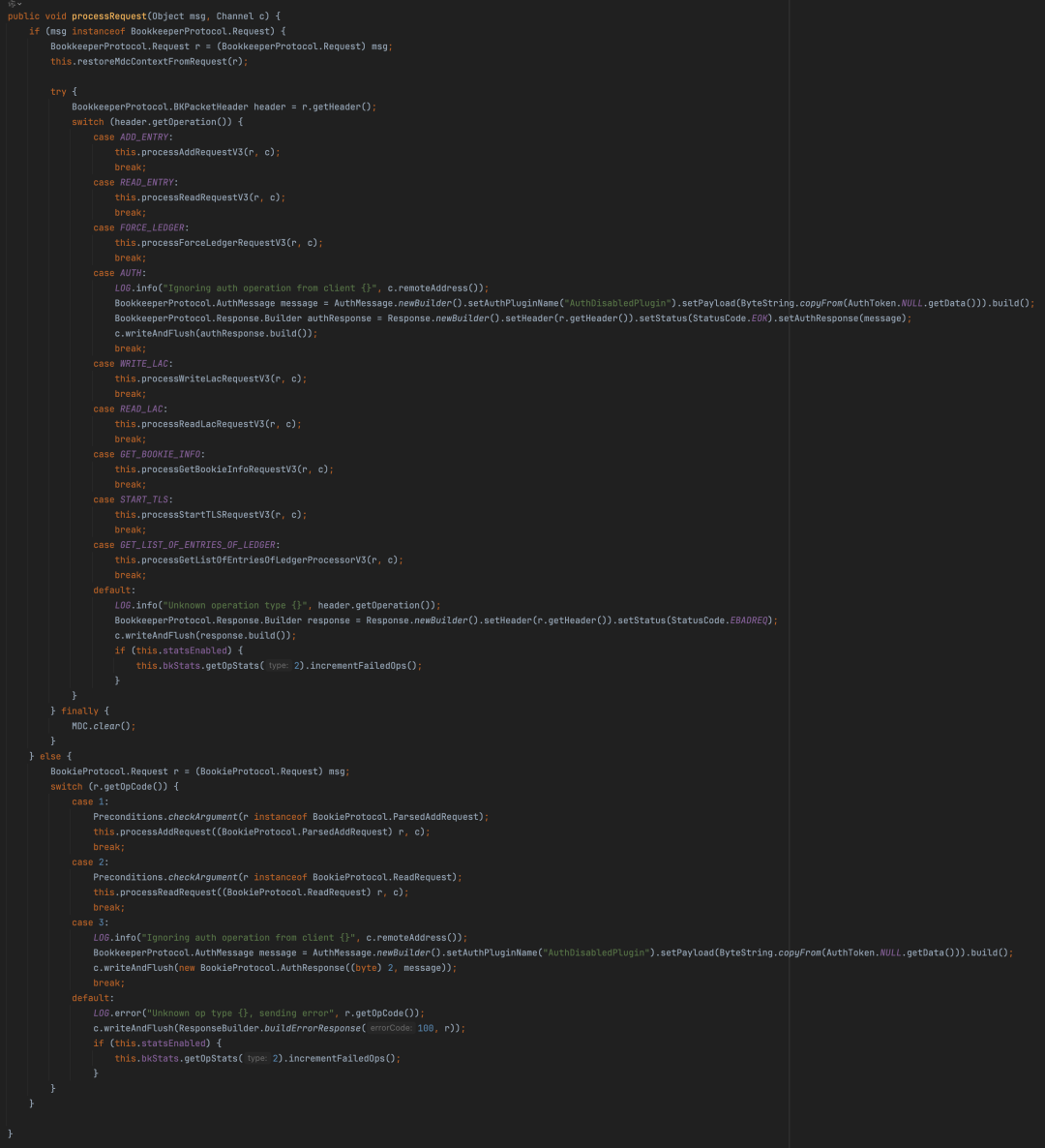

请求路由组件：BookieRequestProcessor

判断请求消息类型：V3协议(BookkeeperProtocol.Request)或旧版本协议(BookieProtocol.Request)
根据操作类型分发处理不同的请求

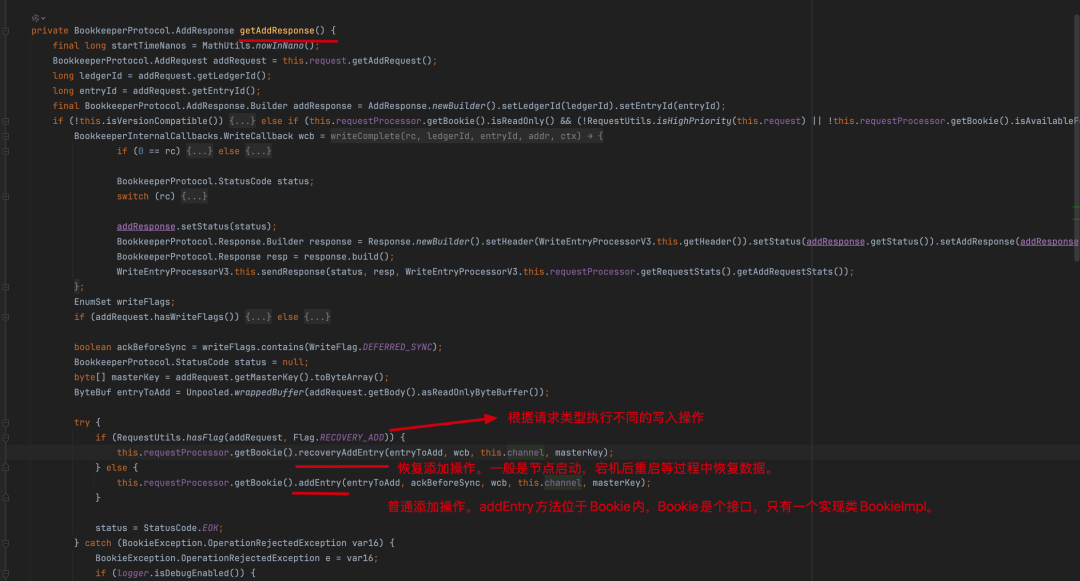

直接看 ADD_ENTRY 这个指令，看到 processAddRequestV3 中其实是WriteEntryProcessorV3类

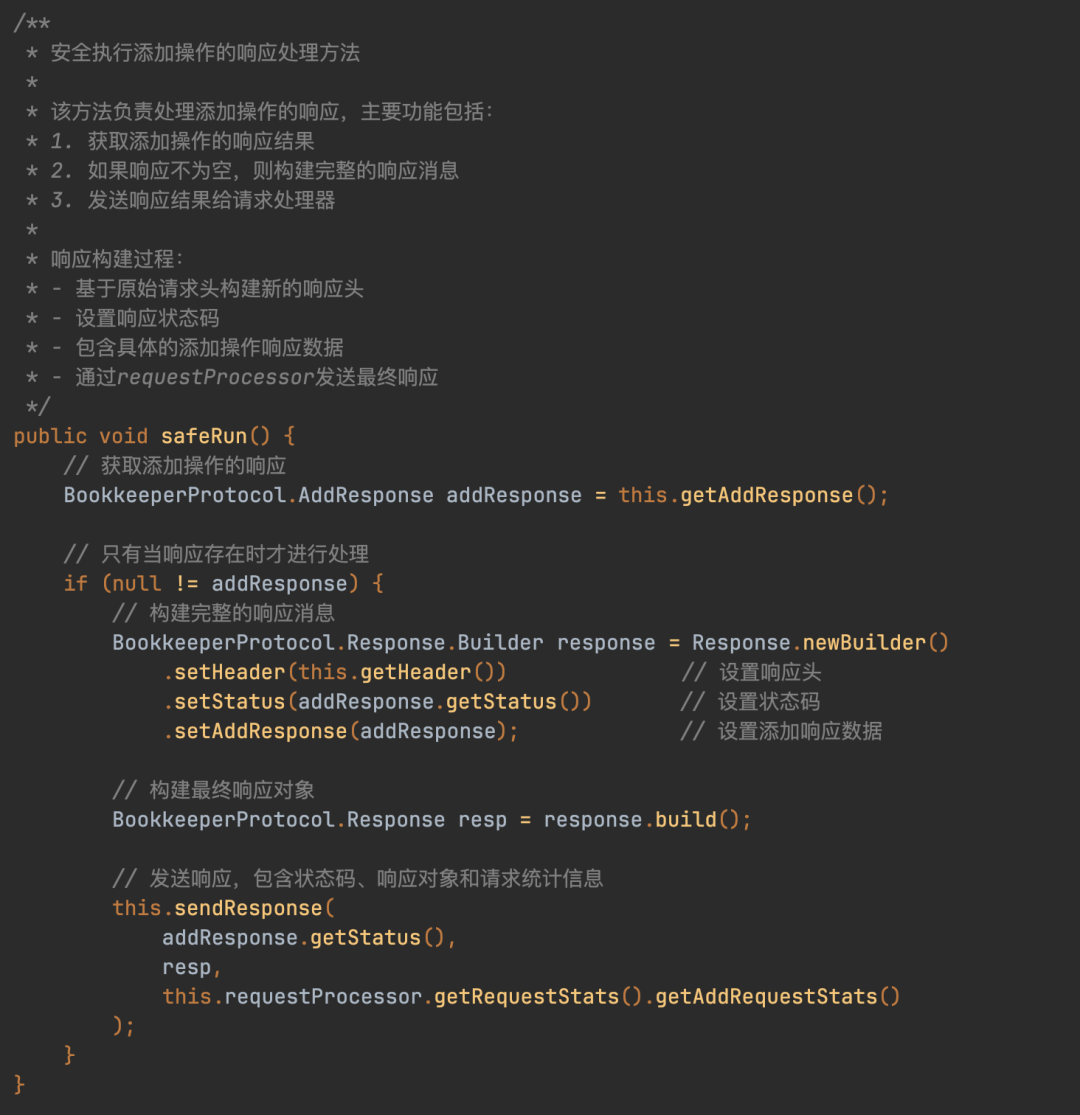

核心线程池任务：WriteEntryProcessorV3

存储引擎接口抽象：Bookie

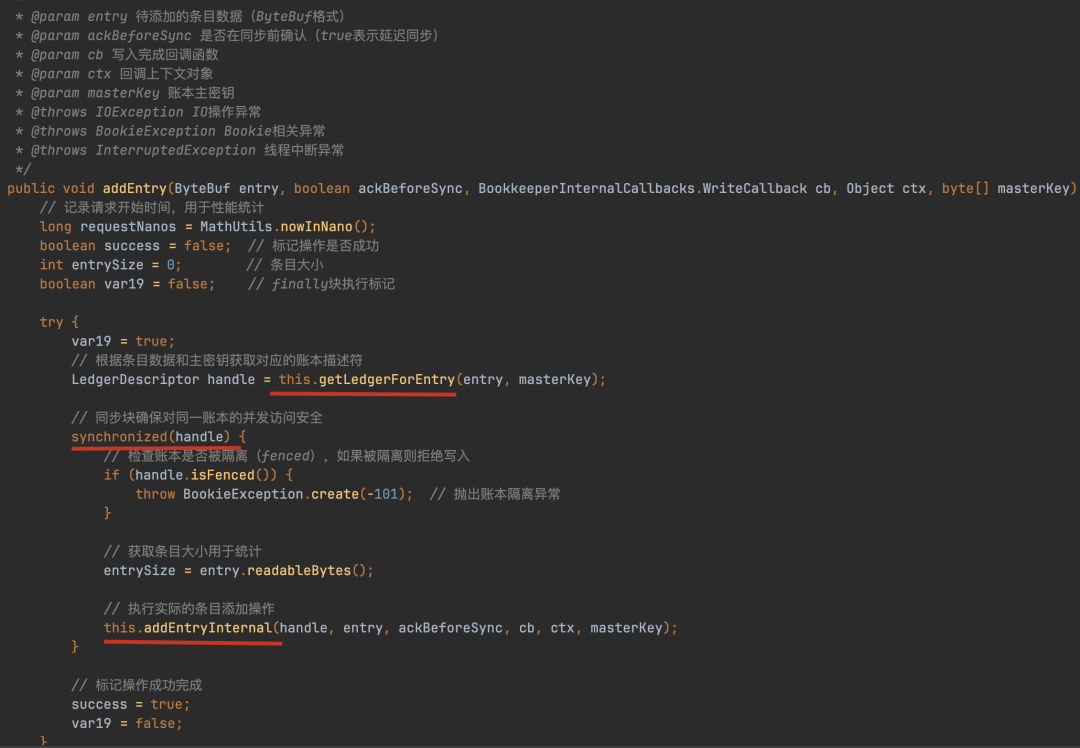

可以看到我划的红线，针对账本描述符LedgerDescriptor进行了synchronized加锁，同步块确保对同一账本的并发访问安全，也就是说在单个Ledger内部的数据的写入是通过加锁的方式实现串行化写入的。

Ledger的管理者：LedgerDescriptor

handles.getHandle() 跟进来：

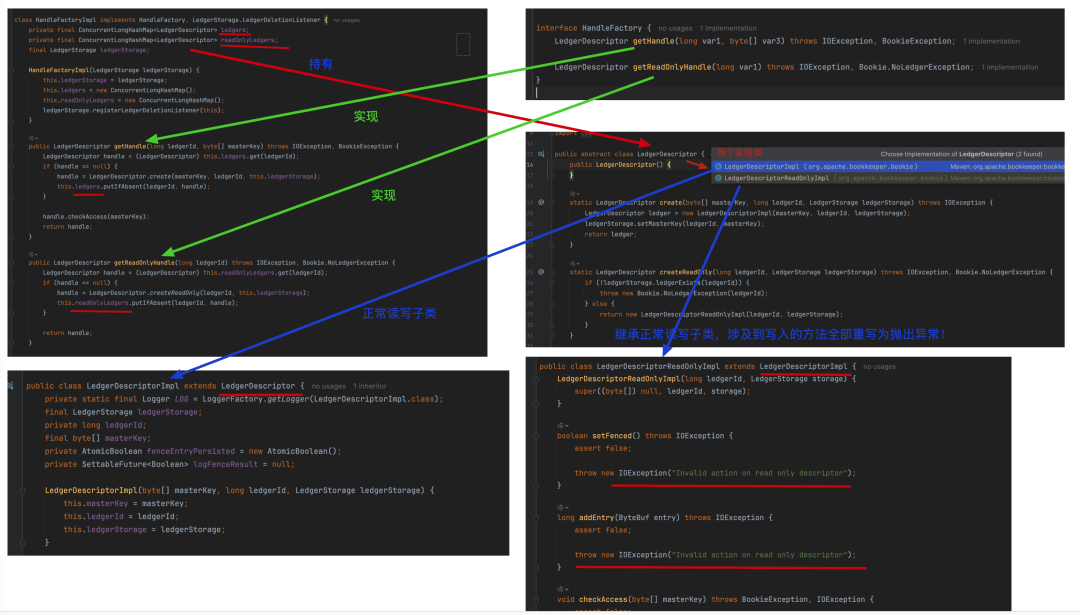

HandleFactory接口通过Map实现LedgerDescriptor的读写分离，其实现类HandleFactoryImpl维护两个Map分别处理读写操作，getHandle方法从Map中获取可写入的LedgerDescriptor。

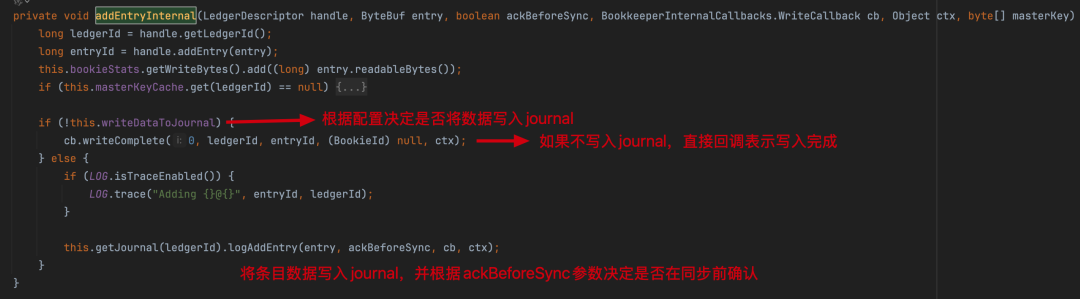

分析完 LedgerDescriptor 后，再回过来 Bookie#addEntryInternal() 方法。

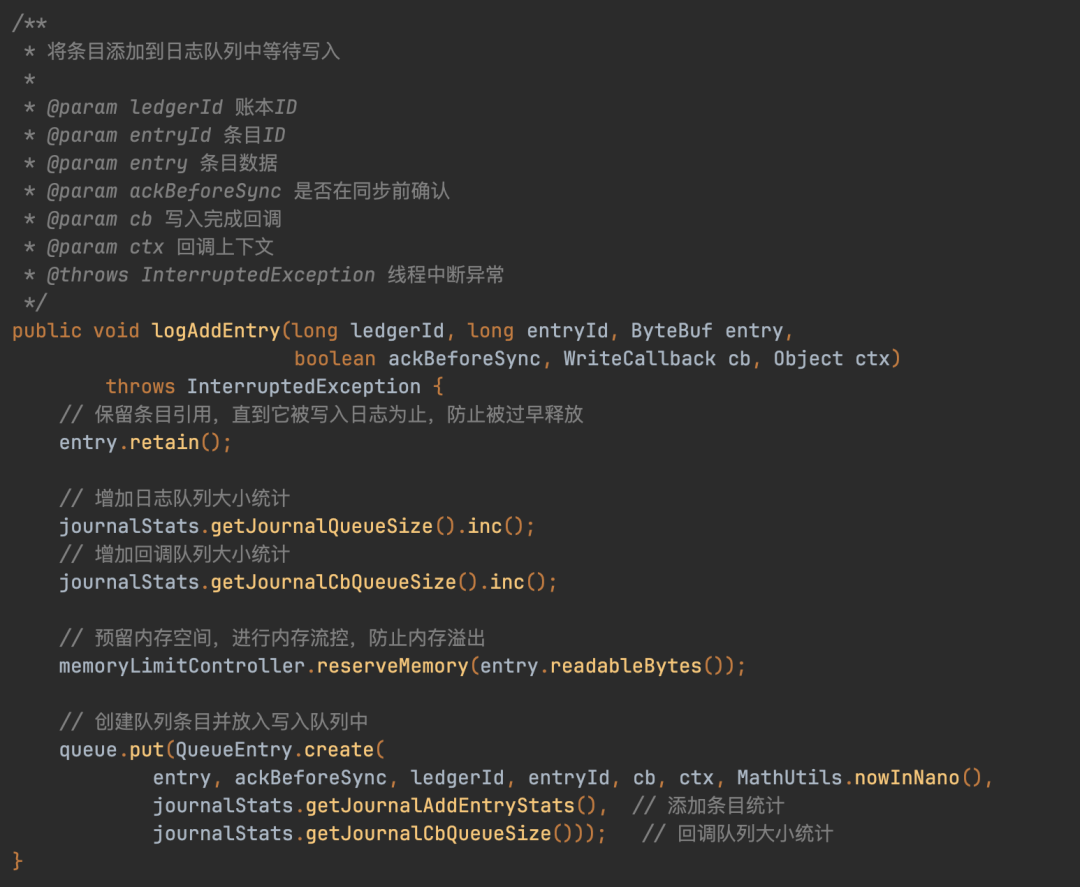

数据entry先持久化到Ledger storage，再异步写入journal日志（默认开启）。关闭journal后将失去磁盘备份功能，但由于消息通常多副本存储，在非全节点宕机场景下仍能保障数据可靠性。

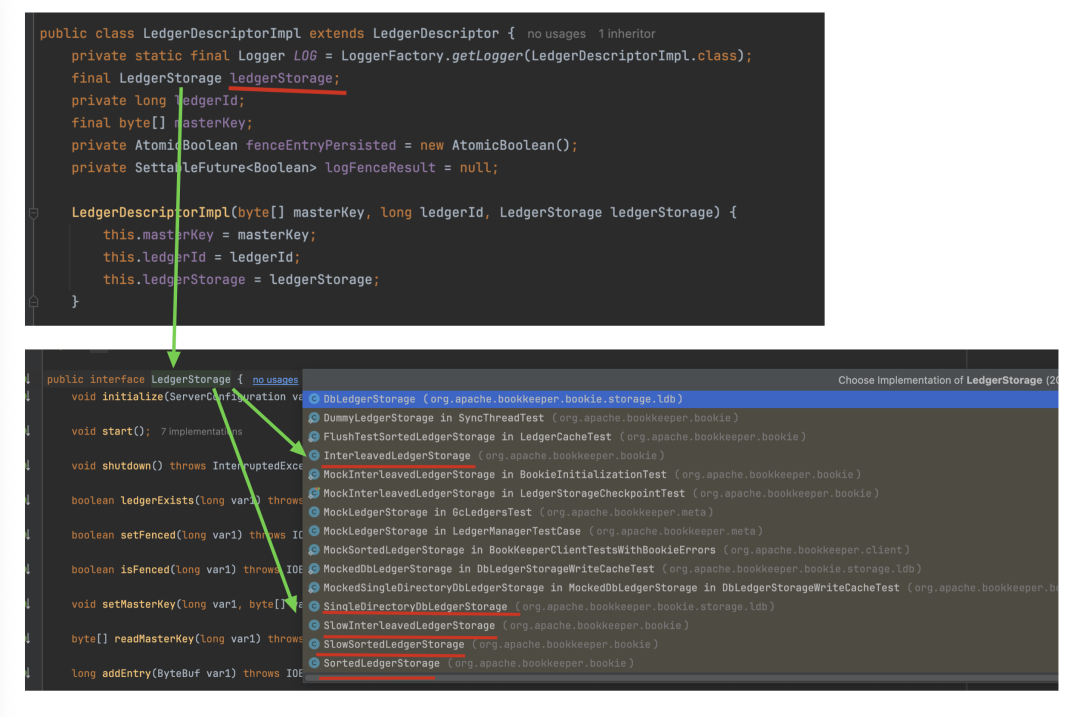

Ledger的接口抽象：LedgerStorage

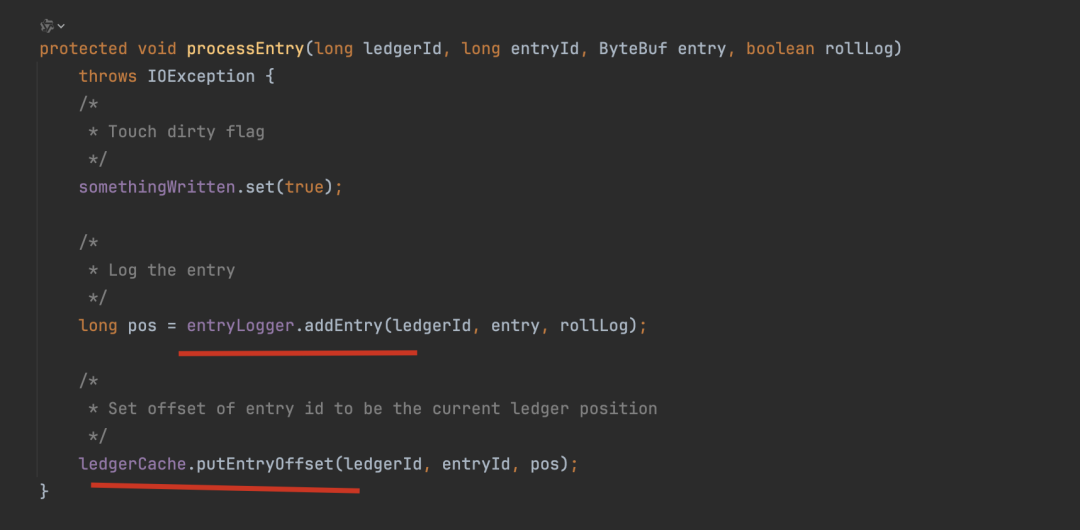

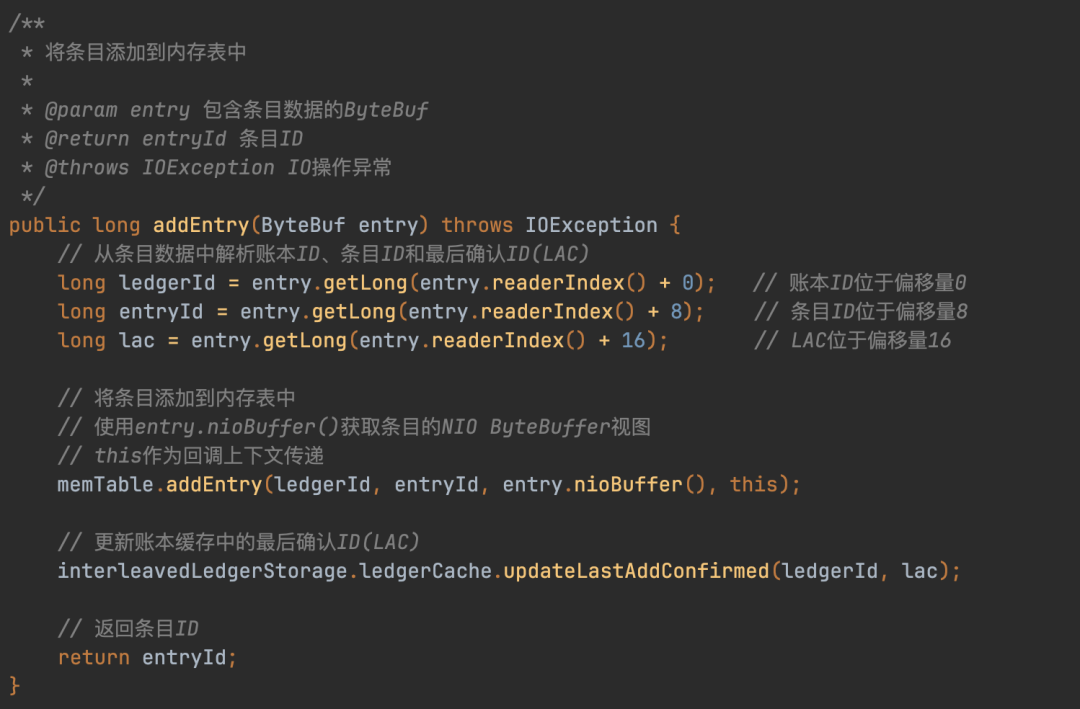

LedgerDescriptorImpl通过内置的ledgerStorage组件完成entry对象的最终持久化存储，其架构采用分层设计：数据优先写入主存储层，再异步写入可选的journal日志层（默认启用）。当journal关闭时，系统依赖多副本机制保障数据可靠性。

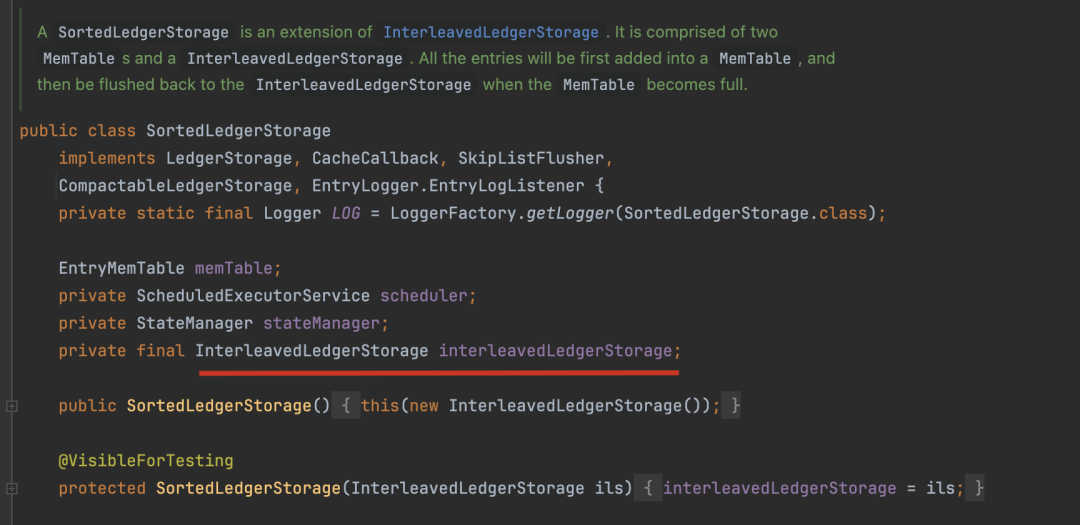

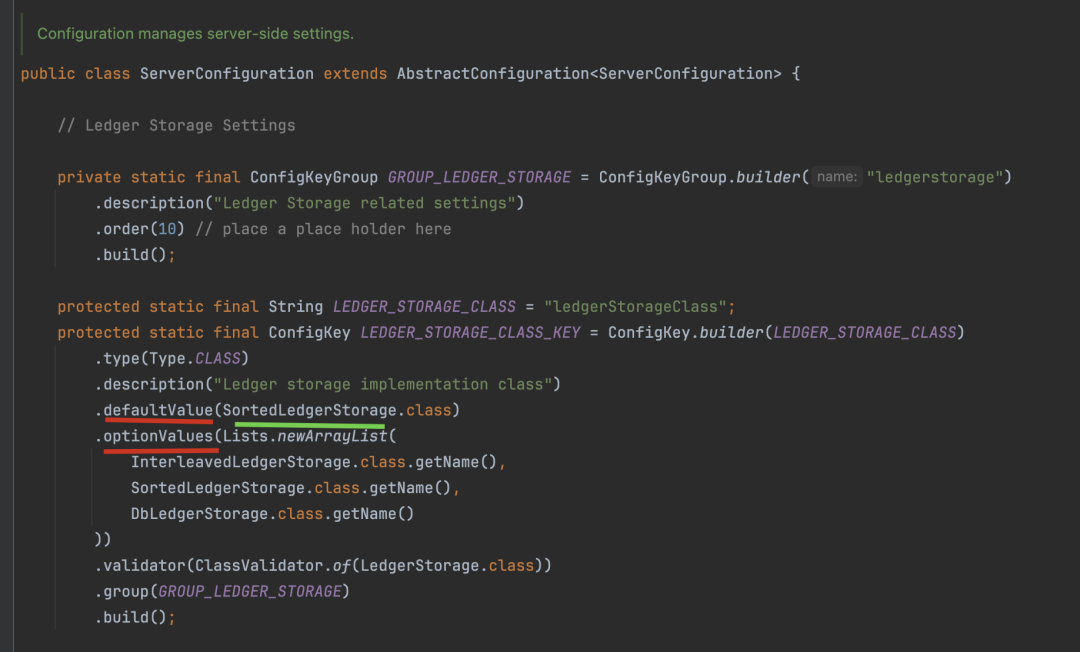

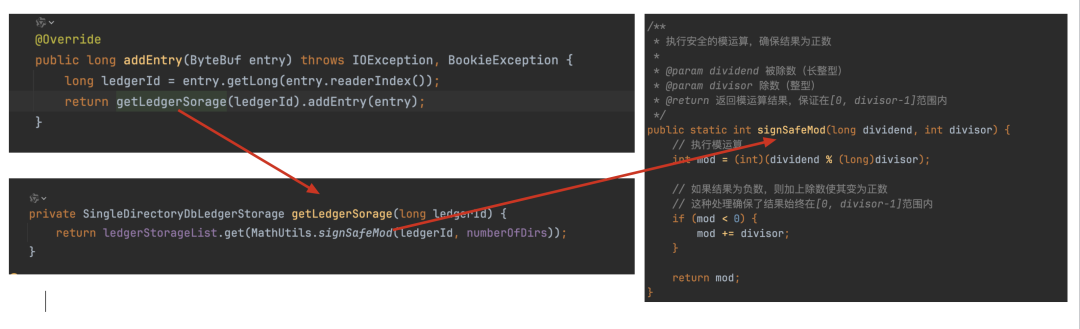

LedgerStorage 存在多个实现类，Bookie默认采用SortedLedgerStorage实现类，而Pulsar则通过DbLedgerStorage管理数据存储。两种存储引擎分别针对不同场景优化，其中DbLedgerStorage通过结合RocksDB提升索引性能。

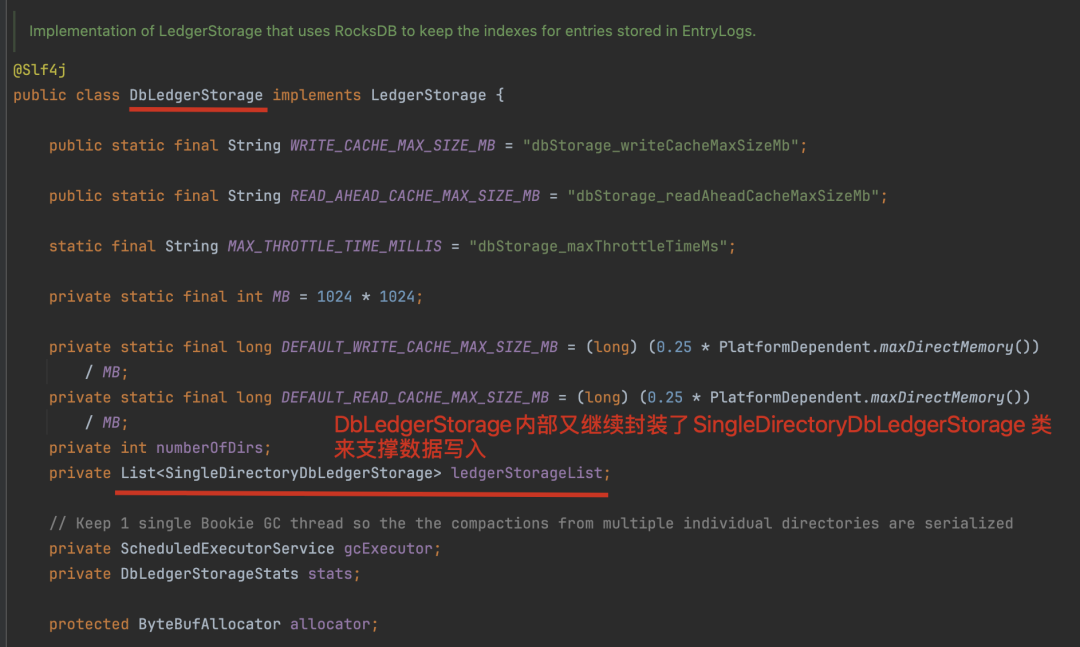

我们先来分析下Pulsar的DbLedgerStorage存储引擎

DbLedgerStorage采用RocksDB构建两级索引体系：

核心索引层‌：通过[ledgerId+entryId→location]的KV存储实现快速数据定位
‌实例管理层‌：LedgerId与具体ledgerStorage实例的动态映射，形成存储资源池

注：该设计通过索引分离和实例复用平衡性能与资源消耗

需要补充说明的是，这种"套娃"结构使得：

单个Bookie可同时处理多个Ledger的并发写入
不同Ledger可灵活配置差异化的存储策略

DbLedgerStorage的成员变量

public class SingleDirectoryDbLedgerStorage implements CompactableLedgerStorage {
    // 条目日志记录器，负责持久化存储账本条目数据
    privatefinal EntryLogger entryLogger;

    // 账本元数据索引，管理账本的元信息（如ledgerId等）
    privatefinal LedgerMetadataIndex ledgerIndex;

    // 条目位置索引，记录条目在存储中的位置信息，用于快速定位条目
    privatefinal EntryLocationIndex entryLocationIndex;

    // 临时账本信息缓存，存储活跃账本的临时状态信息
    privatefinal ConcurrentLongHashMap<TransientLedgerInfo> transientLedgerInfoCache;

    // 垃圾回收线程，负责清理无用的账本和存储空间
    privatefinal GarbageCollectorThread gcThread;

    // 写入缓存，所有新写入的条目首先插入到这里
    protectedvolatile WriteCache writeCache;

    // 正在刷新的写入缓存，在缓存刷新时与writeCache进行交换
    protectedvolatile WriteCache writeCacheBeingFlushed;

    // 读取缓存，用于预读和缓存条目数据，提高读取性能
    privatefinal ReadCache readCache;

    // 写缓存旋转锁，用于控制写缓存的并发访问和刷新操作
    privatefinal StampedLock writeCacheRotationLock = new StampedLock();

    // 刷新互斥锁，确保同一时间只有一个刷新操作在进行
    protectedfinal ReentrantLock flushMutex = new ReentrantLock();

    // 刷新触发标志，标识是否有刷新操作已被触发
    protectedfinal AtomicBoolean hasFlushBeenTriggered = new AtomicBoolean(false);

    // 刷新进行中标志，标识当前是否有刷新操作正在进行
    privatefinal AtomicBoolean isFlushOngoing = new AtomicBoolean(false);

    // 单线程执行器，用于处理存储相关的后台任务
    privatefinal ExecutorService executor = Executors.newSingleThreadExecutor(new DefaultThreadFactory("db-storage"));

    // 清理执行器，用于定期执行数据库索引清理任务
    privatefinal ScheduledExecutorService cleanupExecutor = Executors
            .newSingleThreadScheduledExecutor(new DefaultThreadFactory("db-storage-cleanup"));

    // 账本删除监听器列表，当账本被删除时通知相关监听器
    privatefinal CopyOnWriteArrayList<LedgerDeletionListener> ledgerDeletionListeners = Lists
            .newCopyOnWriteArrayList();

    // 检查点源，用于生成和管理存储的检查点
    privatefinal CheckpointSource checkpointSource;

    // 上一个检查点，用于跟踪存储的一致性状态
    private Checkpoint lastCheckpoint = Checkpoint.MIN;

    // 写缓存最大大小限制
    privatefinallong writeCacheMaxSize;

    // 读缓存最大大小限制
    privatefinallong readCacheMaxSize;

    // 预读缓存批处理大小，控制每次预读的条目数量
    privatefinalint readAheadCacheBatchSize;

    // 最大节流时间，控制写入操作的最大等待时间
    privatefinallong maxThrottleTimeNanos;

    // 数据库存储统计信息，收集和报告存储性能指标
    privatefinal DbLedgerStorageStats dbLedgerStorageStats;

    // 预读缓存批处理大小配置键名
    staticfinal String READ_AHEAD_CACHE_BATCH_SIZE = "dbStorage_readAheadCacheBatchSize";

    // 默认预读缓存批处理大小
    privatestaticfinalint DEFAULT_READ_AHEAD_CACHE_BATCH_SIZE = 100;

    // 默认最大节流时间（10秒）
    privatestaticfinallong DEFAULT_MAX_THROTTLE_TIME_MILLIS = TimeUnit.SECONDS.toMillis(10);

    // 最大预读字节数大小限制
    privatefinallong maxReadAheadBytesSize;

// ...
}

DbLedgerStorage采用异步刷盘设计，核心机制如下：

‌写入流程‌：entry先存入writeCache即返回成功，触发LAC更新和监听通知
‌刷盘策略‌：
- 异步线程定期检查刷盘条件（数据量/时间阈值）
- 同步刷盘时写入线程会阻塞等待刷盘完成
‌异常处理‌：put失败会强制flush后重试
‌性能优化‌：writeCache同时服务读写，特别在tail read场景下会有非常好的性能收益

SingleDirectoryDbLedgerStorage#addEntry()方法：

public long addEntry(ByteBuf entry) throws IOException, BookieException {
        long startTime = MathUtils.nowInNano();

        // 从entry中解析账本ID、条目ID和LAC（Last Add Confirmed）
        long ledgerId = entry.getLong(entry.readerIndex());
        long entryId = entry.getLong(entry.readerIndex() + 8);
        long lac = entry.getLong(entry.readerIndex() + 16);

        if (log.isDebugEnabled()) {
            log.debug("Add entry. {}@{}, lac = {}", ledgerId, entryId, lac);
        }

        // 首先尝试使用乐观读锁获取当前写缓存的访问权
        // 基于写缓存大约每1分钟才旋转一次的事实，大多数时候可以无干扰地并发访问
        long stamp = writeCacheRotationLock.tryOptimisticRead();
        boolean inserted = false;

        // 尝试将条目插入写缓存
        inserted = writeCache.put(ledgerId, entryId, entry);

        // 验证乐观锁期间写缓存是否被旋转过
        if (!writeCacheRotationLock.validate(stamp)) {
            // 如果写缓存在此期间被旋转，需要获取正式的读锁并重试插入操作
            // 因为可能插入到了正在被刷新和清理的写缓存中，无法确定该条目是否被正确刷新
            stamp = writeCacheRotationLock.readLock();
            try {
                inserted = writeCache.put(ledgerId, entryId, entry);
            } finally {
                writeCacheRotationLock.unlockRead(stamp);
            }
        }

        // 如果插入失败（缓存已满），触发刷新并将条目添加到新的缓存中
        if (!inserted) {
            triggerFlushAndAddEntry(ledgerId, entryId, entry);
        }

        // 成功插入条目后，更新LAC缓存并通知观察者
        updateCachedLacIfNeeded(ledgerId, lac);

        // 记录成功事件并返回条目ID
        recordSuccessfulEvent(dbLedgerStorageStats.getAddEntryStats(), startTime);
        return entryId;
    }

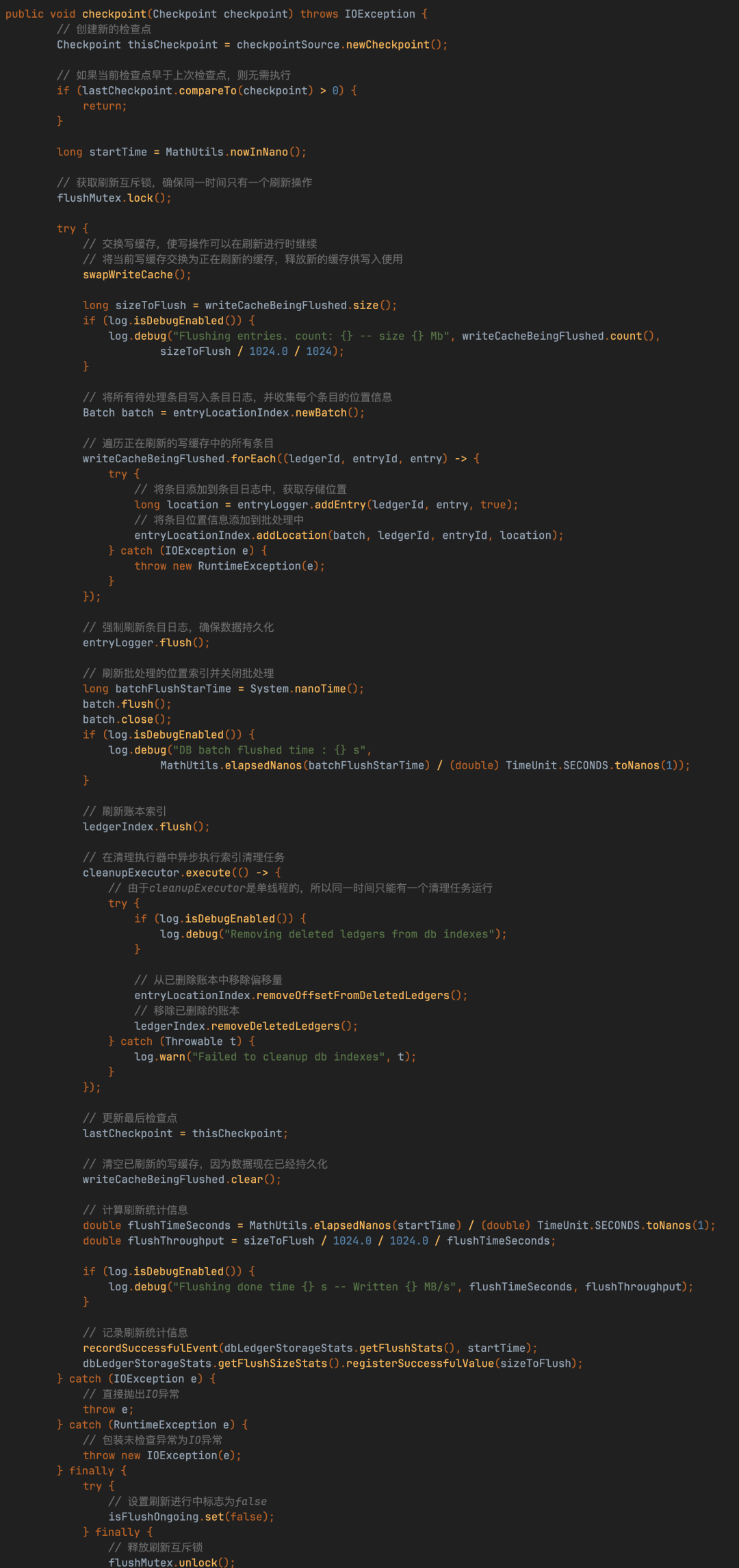

DbLedgerStorage的刷盘机制采用"双缓冲+异步持久化"设计，其核心流程可分解为：

内存交换‌通过交换writeCache实现读写分离，确保刷盘期间写入不阻塞
数据预处理‌对交换出的writeCache数据进行排序，形成局部有序结构（类似LSM树的MemTable处理逻辑）
多级持久化‌
- 并行调用entryLog和entryIndex的add方法实现数据双写
- 最终通过flush方法完成磁盘同步（强制落盘）

该设计通过三个关键优化实现高性能：

写入无阻塞‌：内存交换避免IO争用
局部有序性‌：排序提升后续合并效率
并行持久化‌：日志和索引分开处理

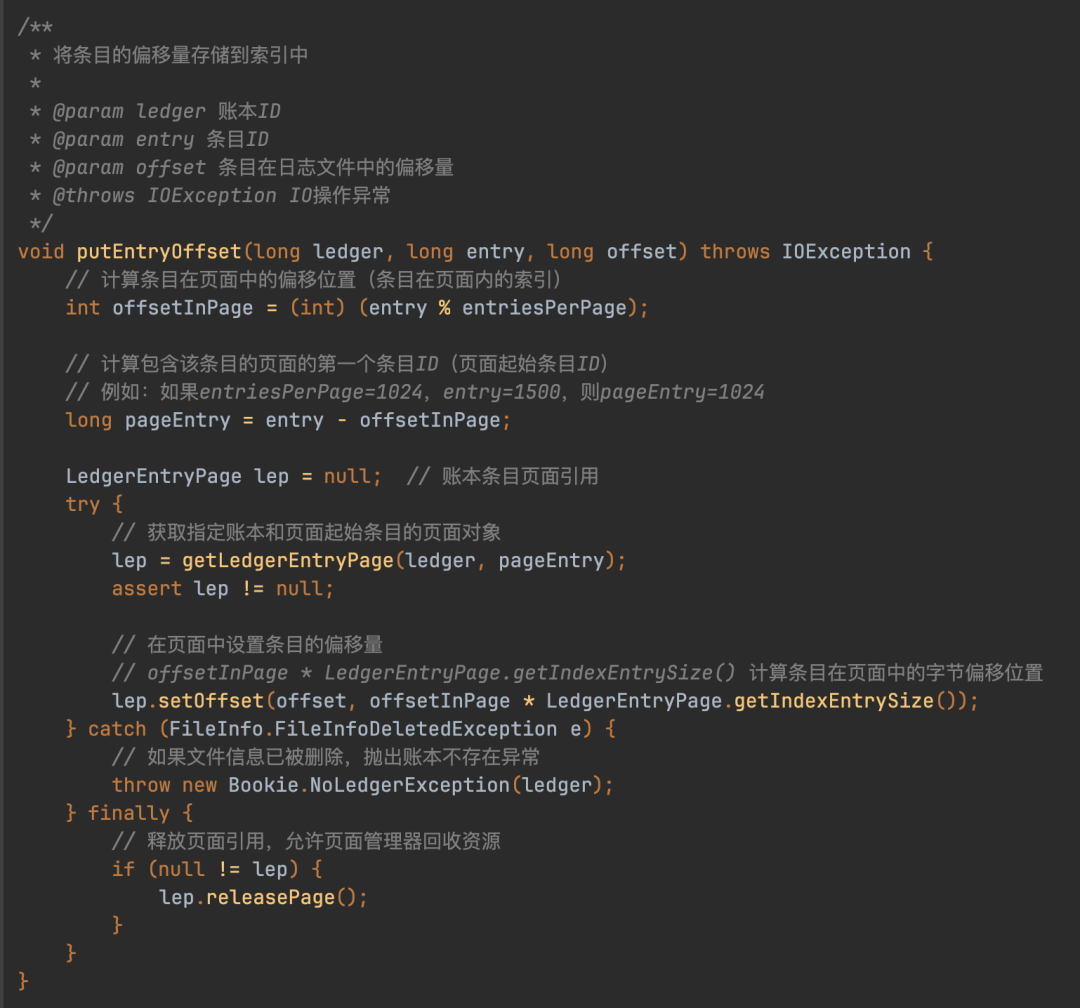

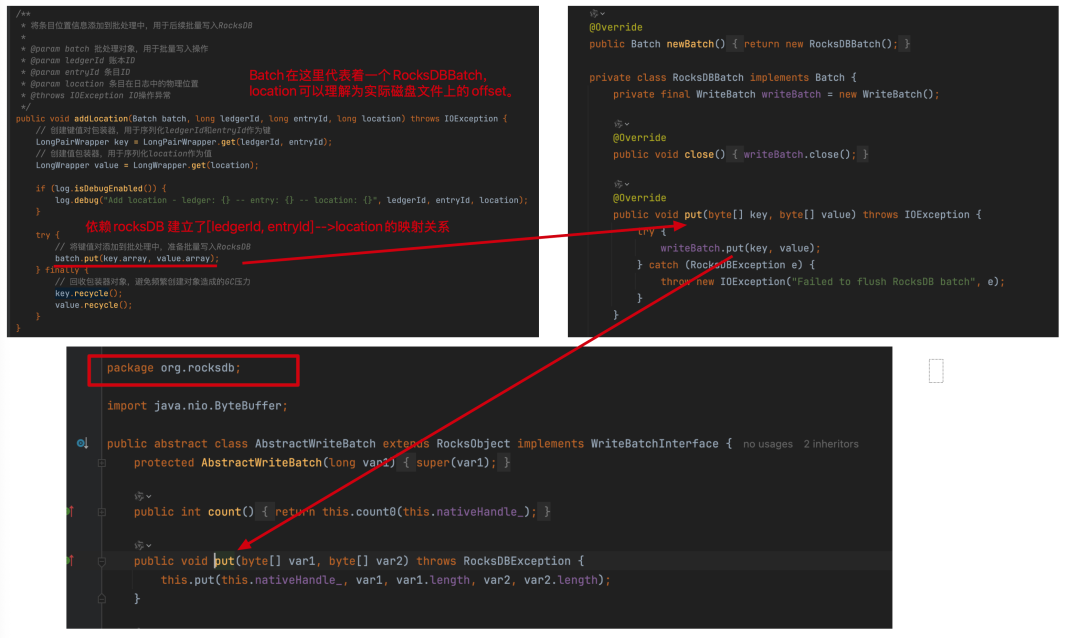

EntryLocationIndex#addLocation()方法：

EntryLogger

EntryLogger代表着存储实际数据的组件抽象，调用addEntry(ledgerId, entry)方法完成数据写入。

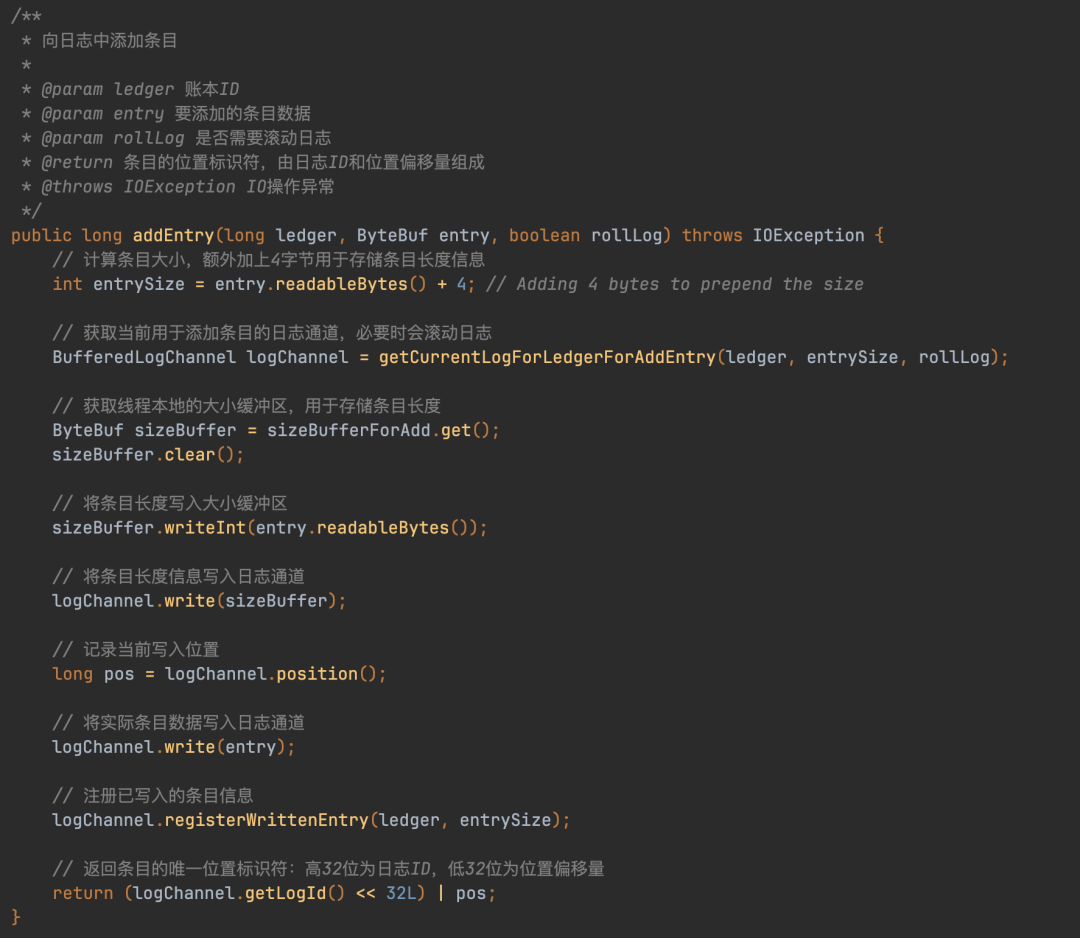

继续跟addEntry方法，会发现到了底层EntryLogManagerBase#addEntry()方法里来

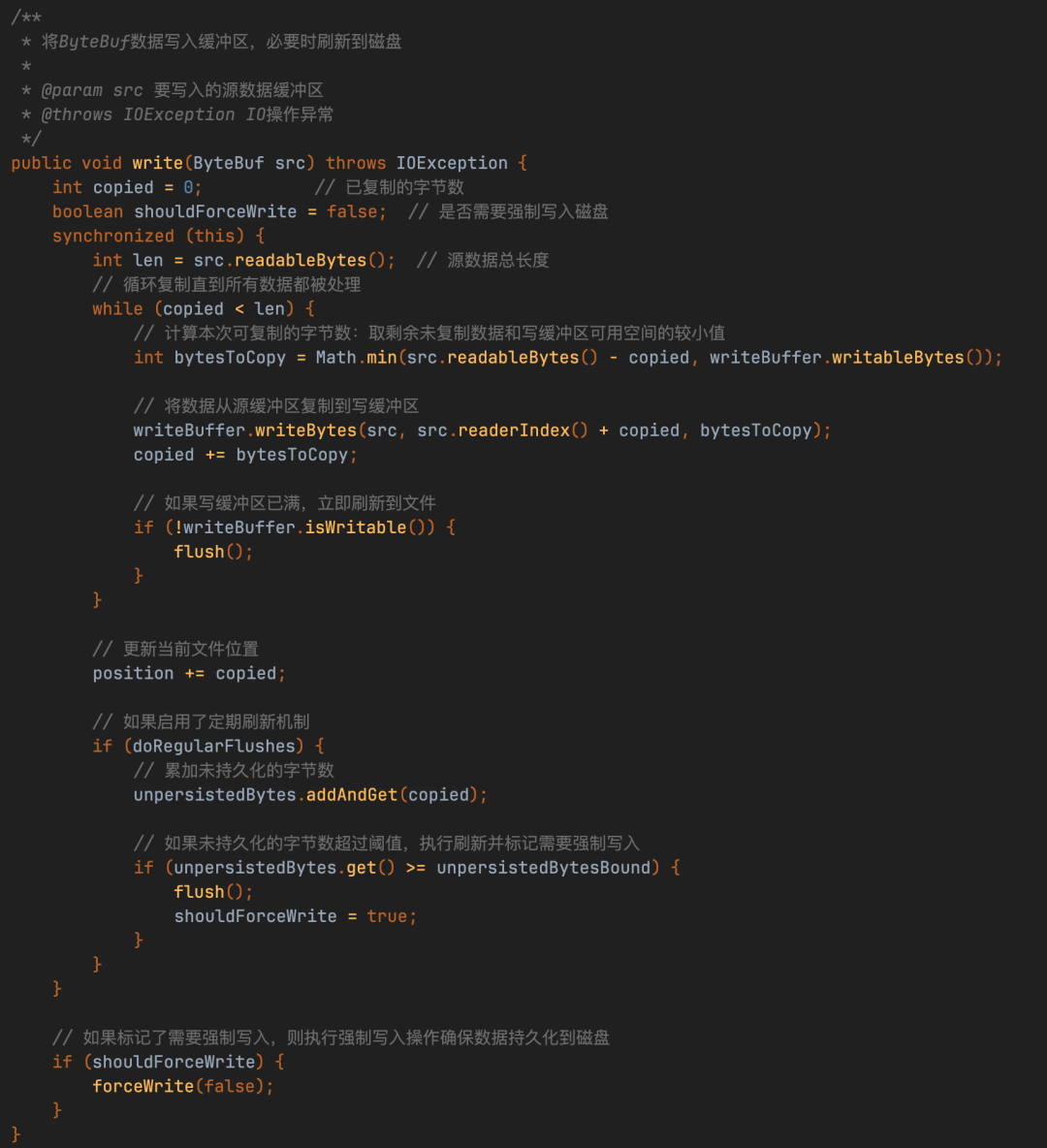

只在满足下面两种情况时数据才会刷盘：

写缓冲区已满时：当 writeBuffer.isWritable() 返回 false，即写缓冲区没有可写空间时，会立即执行 flush() 将数据刷盘
未持久化字节数超过阈值时：当 unpersistedBytes.get() >= unpersistedBytesBound，即累积的未持久化数据量达到预设边界值时，会执行 flush() 并标记 shouldForceWrite = true，随后调用 forceWrite(false) 强制将数据写入磁盘

DbLedgerStorage的刷盘机制采用分层控制策略：

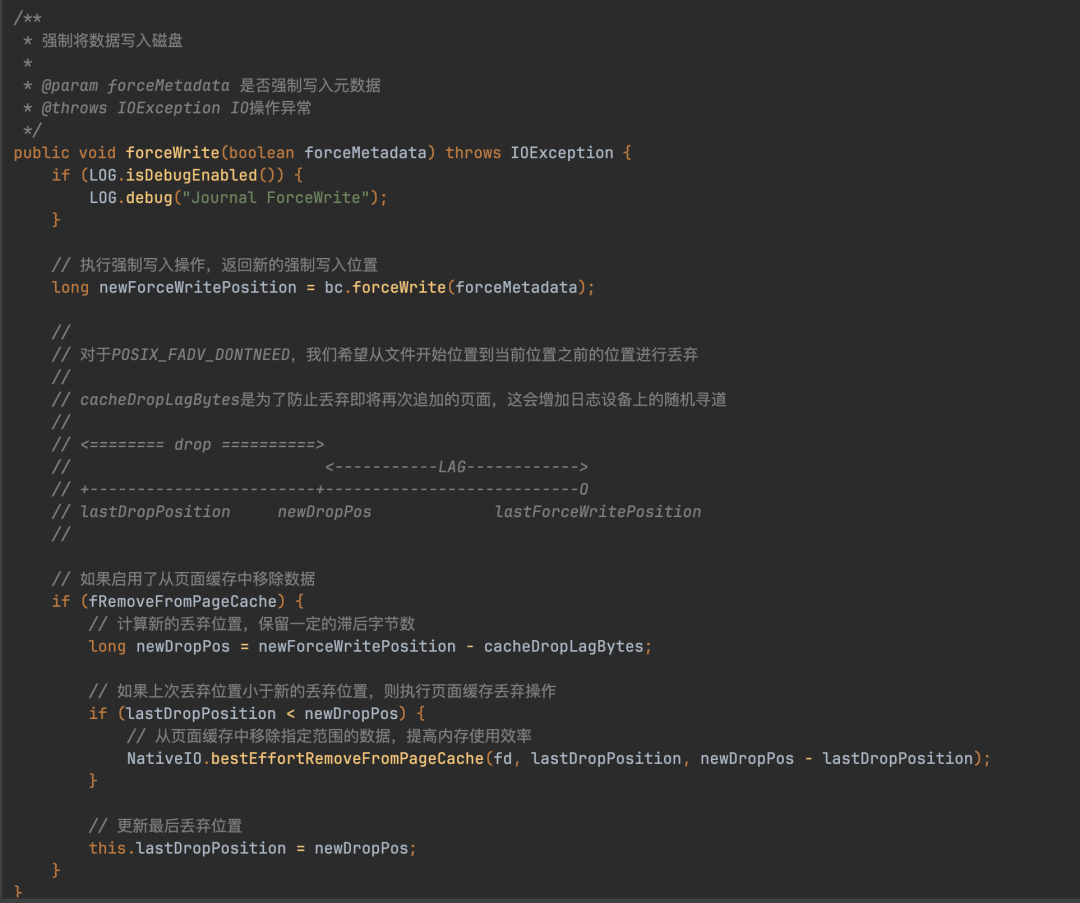

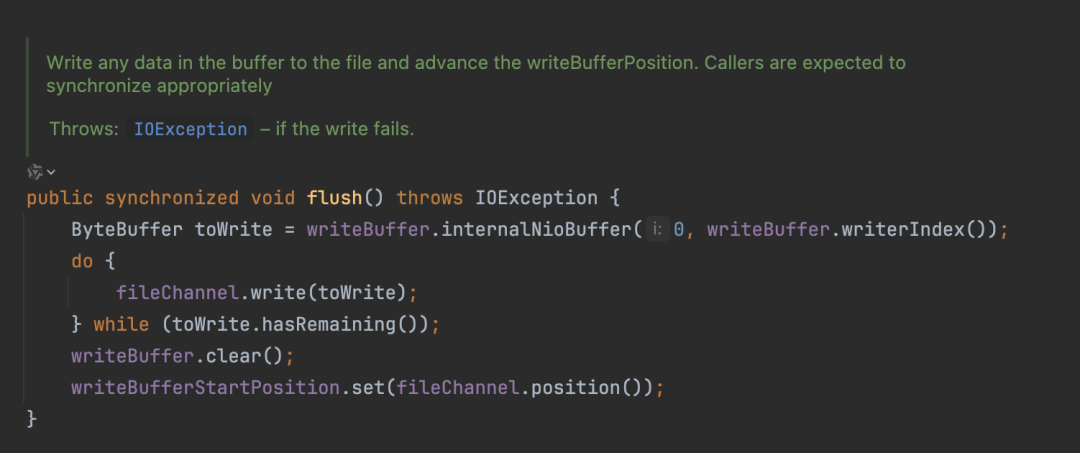

基础刷盘层‌ flush()仅通过FileChannel提交数据到文件系统缓冲区，不保证物理落盘。
强制持久化层‌ forceWrite()调用fileChannel.force()确保数据同步到磁盘介质

我们再来分析下Bookie采用的SortedLedgerStorage存储引擎

SortedLedgerStorage采用代理模式+跳表优化设计，通过InterleavedLedgerStorage代理基础存储操作（委托模式），写入时通过跳表(SkipList)维护数据有序性，相比普通链表，跳表查询效率达O(logN)。

memTable是SortedLedgerStorage类的成员变量EntryMemTable

EntryMemTable采用双跳表轮换机制实现高效内存管理：

核心结构‌
- kvmap和snapshot均为EntrySkipList（基于ConcurrentSkipListMap封装）
- 自定义排序规则：优先比较LedgerId，其次EntryId
工作流程‌
- 写入阶段‌：数据写入kvmap（默认64M容量）
- 交换触发‌：kvmap写满后与snapshot原子交换
- 异步刷盘‌：后台线程处理snapshot数据持久化
性能保障‌
- 双缓冲设计支持128M峰值写入（64M×2）
- 跳表结构保证O(logN)查询效率

（注：类似Kafka的PageCache设计思想）

图片中的思考你停一两分钟思考下再往下看，我这里假装你思考好了。

EntryMemTable的写入操作使用读锁而非传统写锁，核心原因在于其内部依赖ConcurrentSkipListMap的线程安全机制实现并发控制，读取锁仅作为轻量级屏障以减少竞争开销，而非实际数据保护。

关键设计原理：

底层数据结构保证原子性
- kvmap（基于跳表封装）的putIfAbsent方法自身通过CAS等无锁技术确保操作的线程安全，因此无需通过写锁额外加锁。
读写锁的优化策略
- 读取锁允许多线程并发写入kvmap，避免了写锁导致的线程阻塞。
- 当kvmap写满并触发与snapshot的交换时，需短暂升级为写锁保证原子交换，但写入阶段仅需读锁即可维持高吞吐。

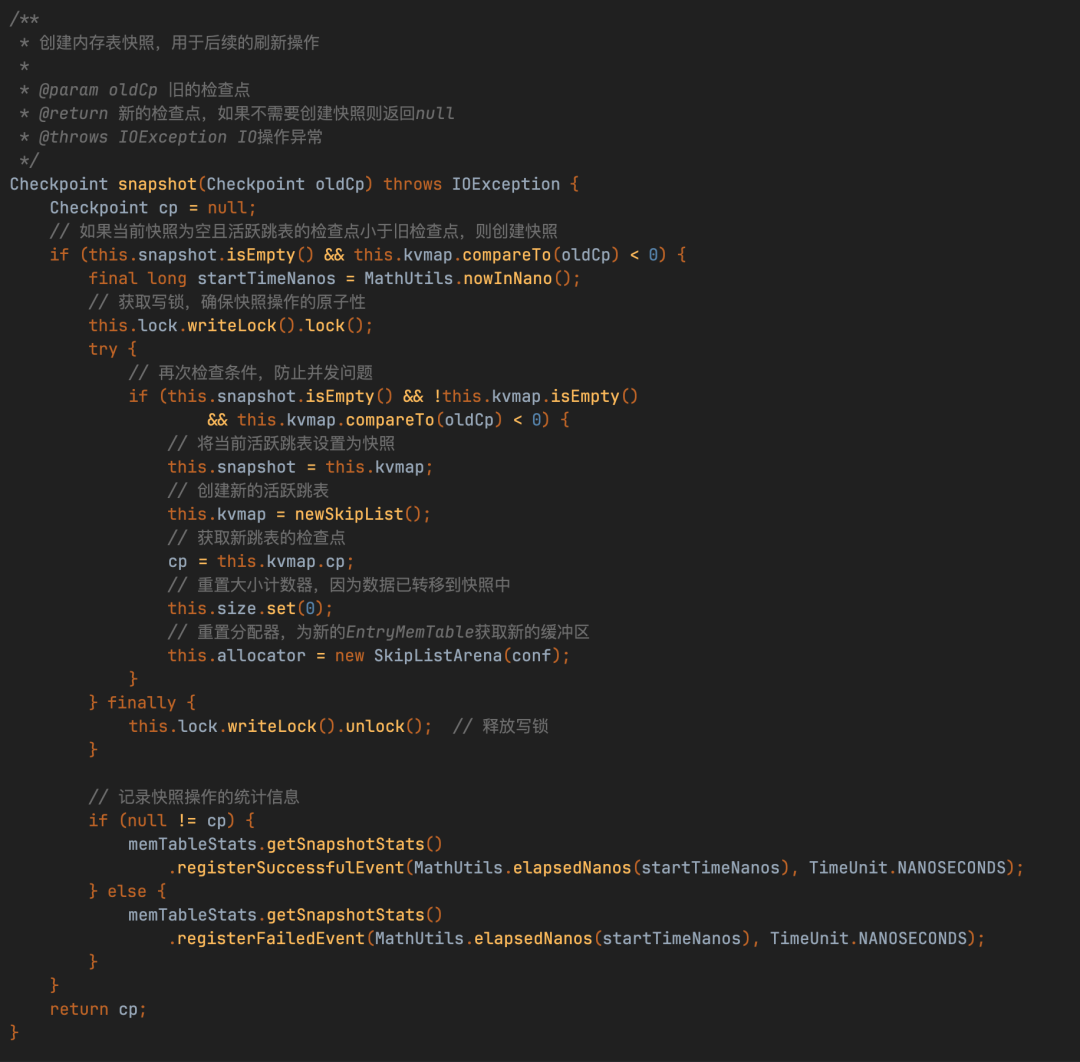

EntryMemTable的刷盘机制通过读写锁隔离关键操作：刷盘前获取写锁创建快照（交换kvmap与snapshot引用），此时阻塞写入操作确保数据一致性；刷盘线程处理完快照数据后再次加写锁清理旧数据。整个过程通过读锁（常规写入）与写锁（快照操作）的交替使用，在保证线程安全的同时最大化并发性能。

SortedLedgerStorage#process() ——> InterleavedLedgerStorage#processEntry()

EntryMemTable的flushSnapshot操作本质上是将内存数据通过SortedLedgerStorage中转至InterleavedLedgerStorage组件，而非直接落盘。该过程通过调用processEntry方法实现数据流转，但最终磁盘持久化由存储引擎异步完成。

继续看ledgerCache.putEntryOffset()方法

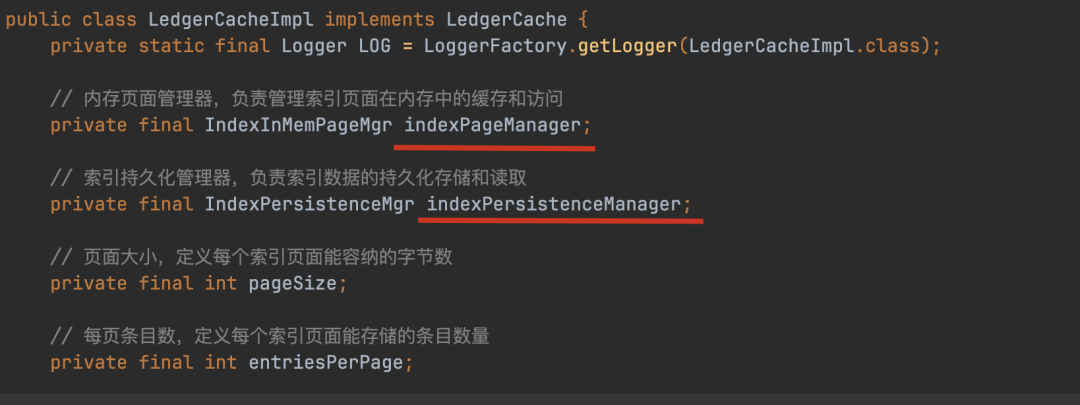

LedgerCacheImpl通过双组件架构实现索引管理：IndexInMemPageMgr负责内存缓存，采用8K页大小和1K条目/页的LRU结构；IndexPersistenceMgr处理磁盘持久化，通过entryId模运算定位页内偏移量，实现内存优先加载策略。

内存页管理采用InMemPageCollection缓存LedgerEntryPage对象，未命中时触发grabLedgerEntryPage磁盘加载，这种分层设计有效平衡性能与持久化需求。Bookie的页抽象与操作系统页机制隔离，形成独立的存储管理单元。

LedgerCache的读取流程通过双级定位实现：首先根据LedgerId和entryId确定目标LedgerEntryPage，再通过页内偏移计算获取物理位置参数。该机制延续了写入时的内存优先策略，内存未命中时触发磁盘加载，保持索引查询的高效性。

顺序写入的WAL日志：Journal

Journal日志写入采用混合Ledger模式，通过hash算法确保相同LedgerId始终路由到固定journal处理。logAddEntry核心逻辑包含引用计数维护、队列统计和内存限速三步骤，最终将数据压入内存队列。

后台线程通过run方法持续消费队列，takeAll/pollAll方法负责批量提取待刷盘数据，形成生产-消费闭环。该设计通过异步化处理实现高吞吐，内存队列作为缓冲层有效解耦实时写入与磁盘IO操作。

Journal部分成员变量含义：

// 日志文件最大大小限制
finallong maxJournalSize;

// 日志文件预分配大小，用于提高写入性能
finallong journalPreAllocSize;

// 日志文件写入缓冲区大小
finalint journalWriteBufferSize;

// 保留的备份日志文件数量
finalint maxBackupJournals;

// 日志文件存储目录
final File journalDirectory;

// 服务器配置信息
final ServerConfiguration conf;

// 强制写入线程，负责将数据强制刷新到磁盘
final ForceWriteThread forceWriteThread;

// 最大分组等待时间，超过此时间后停止分组并触发刷新
privatefinallong maxGroupWaitInNanos;

// 缓冲条目阈值，超过此数量时刷新缓冲的日记条目
privatefinallong bufferedEntriesThreshold;

// 缓冲写入阈值，超过此字节数时刷新缓冲的日记写入
privatefinallong bufferedWritesThreshold;

// 队列为空时是否应该刷新
privatefinalboolean flushWhenQueueEmpty;

// 强制写入后是否应该提示文件系统从缓存中移除页面
privatefinalboolean removePagesFromCache;

// 要写入的日志格式版本
privatefinalint journalFormatVersionToWrite;

// 日志对齐大小，用于优化存储
privatefinalint journalAlignmentSize;

// 控制PageCache刷新间隔，当syncData禁用时减少磁盘IO使用
privatefinallong journalPageCacheFlushIntervalMSec;

// 数据在触发回调前是否应该fsync到磁盘
privatefinalboolean syncData;

// 最后日志标记，记录最后处理的日志位置
privatefinal LastLogMark lastLogMark = new LastLogMark(0, 0);

// 默认最后标记文件名
privatestaticfinal String LAST_MARK_DEFAULT_NAME = "lastMark";

// 最后标记文件名
privatefinal String lastMarkFileName;

// 用于处理回调的线程池
privatefinal ExecutorService cbThreadPool;

// 提交的日志条目队列
final BlockingQueue<QueueEntry> queue;

// 强制写入请求队列
final BlockingQueue<ForceWriteRequest> forceWriteRequests;

// 运行状态标志
volatileboolean running = true;

// 账本目录管理器
privatefinal LedgerDirsManager ledgerDirsManager;

// 字节缓冲区分配器
privatefinal ByteBufAllocator allocator;

// 内存限制控制器，用于控制内存使用
privatefinal MemoryLimitController memoryLimitController;

// 日志统计信息，用于监控和暴露统计指标
privatefinal JournalStats journalStats;

public class Journal extends BookieCriticalThread implements CheckpointSource

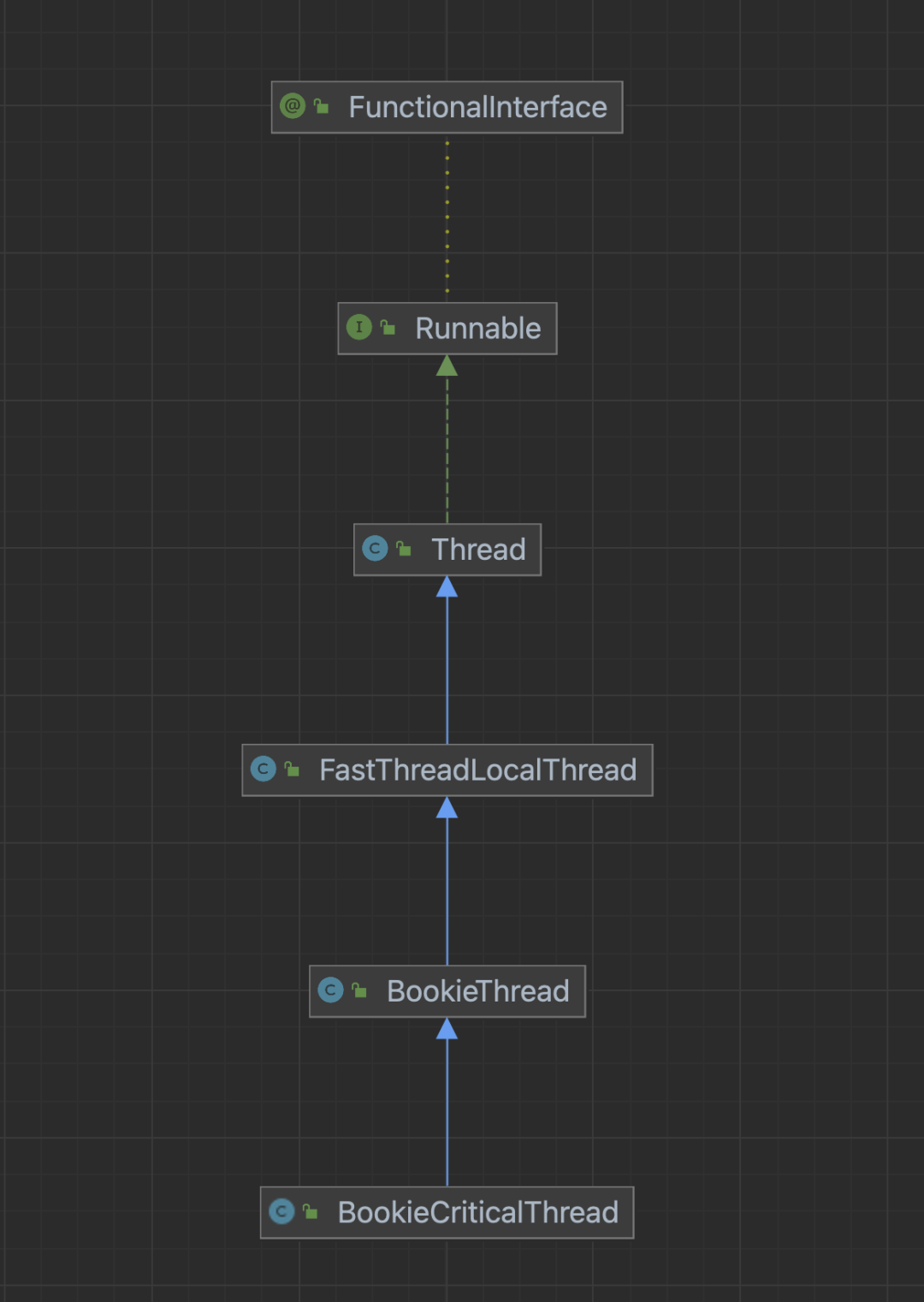

看这个类的签名就知道了，Journal继承自BookieCriticalThread，嚯，Thread结尾，大概就知道其中的奥妙了。跟进去看BookieCriticalThread的UML图如下：

Journal模块采用线程化设计，将日志持久化与文件滚动机制整合在run方法中。当journal文件达到阈值时，基于时间戳创建新文件，旧文件进入回收流程，实现存储空间的动态管理。该设计通过单线程顺序写入保障数据一致性，文件滚动机制则确保日志可扩展性。

这么看journal既是顺序写入日志逻辑的抽象也是后台的刷盘线程的抽象

我们重点来看下后台的刷盘线程，在org.apache.bookkeeper.bookie.Journal#run

这段代码有点长，老周这里就不贴出来了。主要的逻辑如下：

1.线程分工机制

forceWriteThread作为核心刷盘线程，负责数据持久化到物理磁盘
journal线程仅负责内存级操作：将QueueEntry对象写入FileChannel缓冲区，不保证磁盘同步

2.批处理写入流程

从队列获取QueueEntry对象组存入localQueueEntries数组
通过BufferedChannel#write将有效数据（通过entryId/版本校验）写入内存缓冲区
将处理后的对象加入toFlush队列并递增numEntriesToFlush计数器

3.‌刷盘触发条件

基础条件‌：numEntriesToFlush>0且满足以下任一情况：
- 当前处理对象qe为空或超时（maxGroupWaitInNanos）
- 队列空且flushWhenQueueEmpty启用
- 对象数量超过bufferedEntriesThreshold
- 位点间隔超过bufferedWritesThreshold

4.刷盘执行阶段

调用BufferedChannel#flush将缓冲数据提交至OS文件系统
底层通过FileChannel#write实现系统调用
重置toFlush索引和计数器，触发回调逻辑，更新lastFlushPosition

5.强制刷盘提交

‌提交条件‌：
- syncData全局开关启用
- 需要滚动创建新journal文件
- 距上次刷盘超过journalPageCacheFlushIntervalMSec阈值
封装toFlush对象为请求提交至forceWriteThread
更新lastFlushTimeMs时间戳

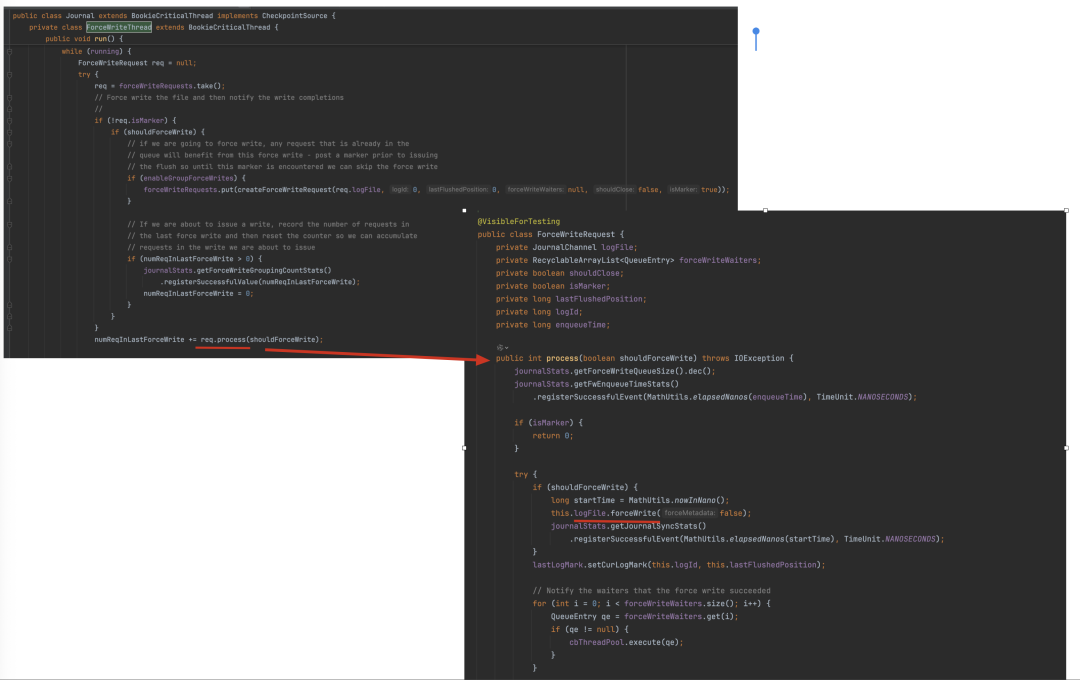

当真实刷盘请求被提交到forceWriteThread线程后，我们可以来看下该线程的核心工作流程：

接收刷盘请求后，首先解包请求数据，随后调用底层syncJournal方法执行强制刷盘操作。过程中会复用localRequests临时数组优化内存使用，并在刷盘完成后执行资源回收、触发回调通知及更新统计指标。整个设计通过职责分离（内存操作与磁盘IO分离）和资源复用机制，在保证数据持久化的同时兼顾系统性能。

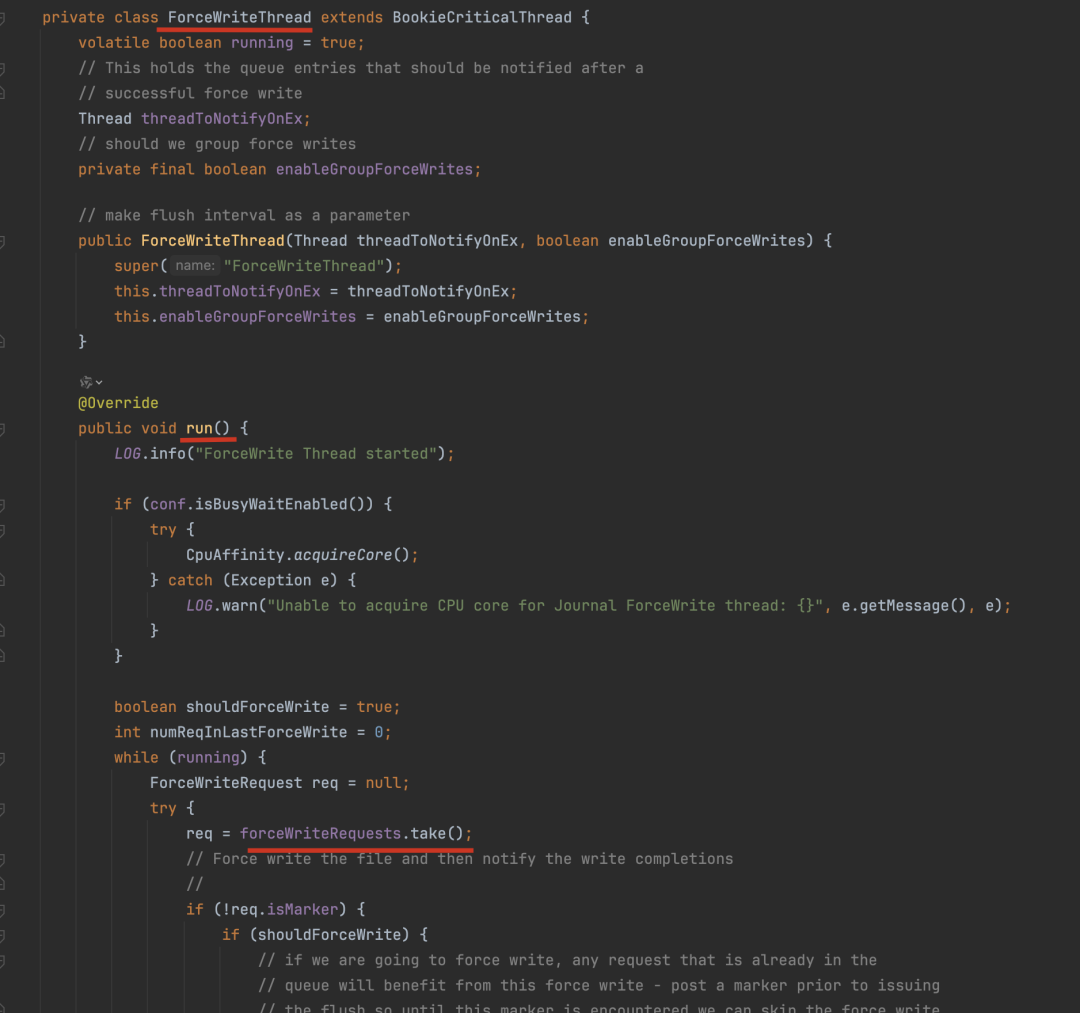

核心代码实现在 org.apache.bookkeeper.bookie.Journal.ForceWriteThread#run
