面试中经常出现的SPI总线问题，你知道吗？

点击上方蓝色字体，关注我们

在嵌入式系统的面试中，SPI总线问题是非常常见的，面试官通常会从几个维度进行提问，包括协议基础、硬件实现、时序、性能优化等。

SPI（Serial Peripheral Interface，串行外围接口）是由Motorola（现NXP）公司于1980年代开发的同步串行协议，适用于短距离、高速芯片间通信。

不同于异步协议如UART，SPI依赖主设备生成的时钟信号实现同步，确保数据无漂移。其全双工特性允许同时发送和接收数据，数据速率可达数Mbps甚至更高（现代实现中可至100Mbps），但受限于迹线长度和电磁干扰（EMI）。

拓展学习：SPI、DSPI、QSPI技术对比、为什么SPI信号输出端加22Ω或33Ω电阻？、一文搞懂SPI通信协议

1

SPI总线的基本工作原理是什么？

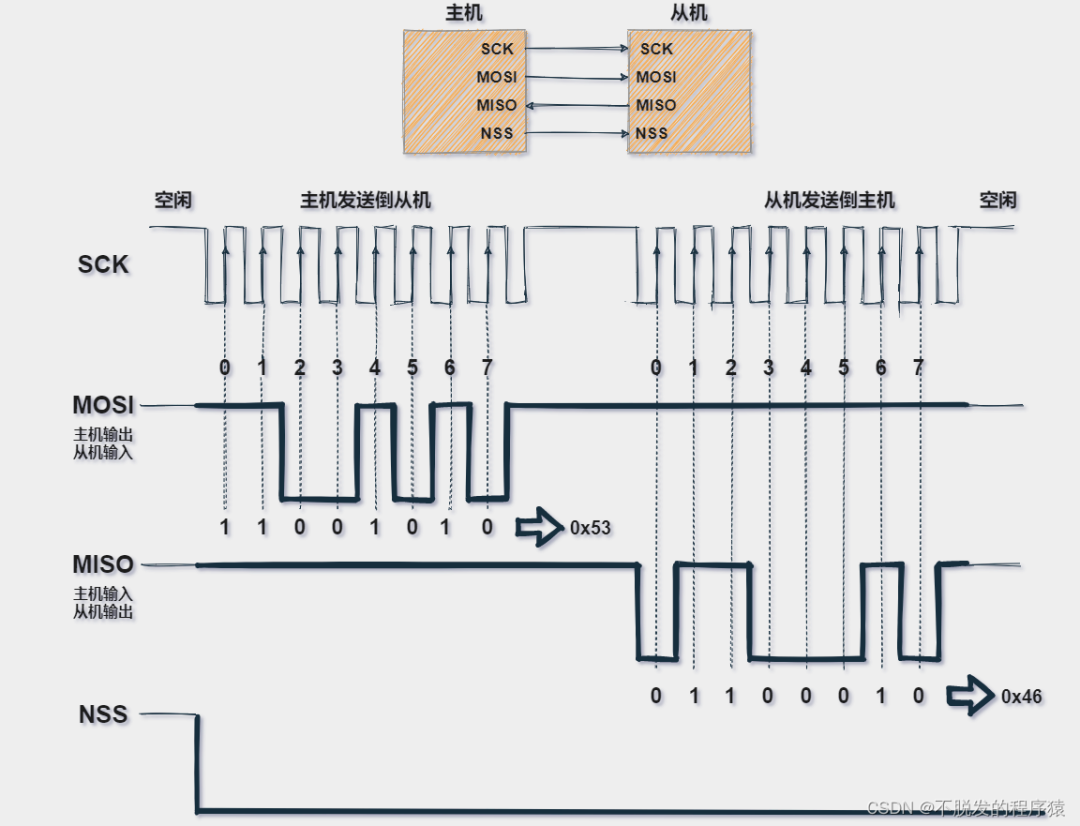

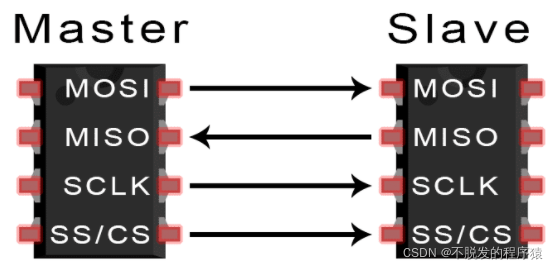

SPI是一种同步串行通信协议，它用于在微控制器和外设（如传感器、存储器、显示器等）之间传输数据。SPI总线包含四个基本信号线：

• MOSI（Master Out Slave In）：主设备向从设备传输数据。
• MISO（Master In Slave Out）：从设备向主设备传输数据。
• SCK（Serial Clock）：时钟信号，由主设备提供。
• SS（Slave Select）：选择哪个从设备进行通信，主设备控制。

SPI是一种全双工通信协议，可以在每个时钟周期内传输和接收数据。

每个传输通常是一个字节（8位），并且传输过程中，主设备控制时钟信号。

2

如何选择SPI的传输模式（CPOL、CPHA）？

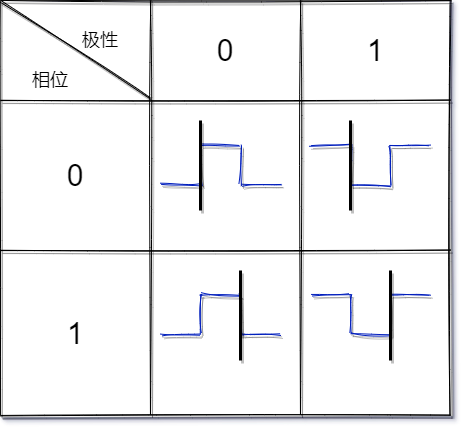

SPI协议中有两个关键的时序参数：CPOL（Clock Polarity）和CPHA（Clock Phase）。

• CPOL决定时钟空闲时的电平：如果CPOL=0，时钟空闲时为低电平；如果CPOL=1，时钟空闲时为高电平。
• CPHA决定数据采样和输出的时机：如果CPHA=0，数据在时钟的上升沿采样；如果CPHA=1，数据在时钟的下降沿采样。

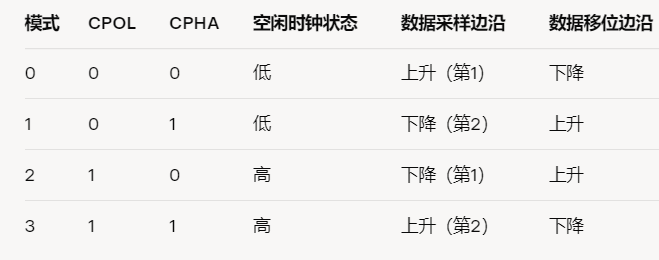

SPI总线的时序模式是通过CPOL和CPHA的组合来定义的。常见的模式有：

• 模式0（CPOL=0, CPHA=0）：时钟空闲时为低电平，数据在时钟上升沿采样。
• 模式1（CPOL=0, CPHA=1）：时钟空闲时为低电平，数据在时钟下降沿采样。
• 模式2（CPOL=1, CPHA=0）：时钟空闲时为高电平，数据在时钟上升沿采样。
• 模式3（CPOL=1, CPHA=1）：时钟空闲时为高电平，数据在时钟下降沿采样。

选择模式时要确保主从设备的时钟极性和相位一致，否则会导致数据错误。

3

如何避免数据丢失或时序错误？

SPI协议的时序错误常常由以下几个因素引起：

• 片选信号的管理：如果片选信号（SS）没有正确控制，会导致多个从设备同时响应或数据丢失。片选信号在每次通信时应该在开始时拉低，在传输完成后拉高。
• 时钟频率：SPI的时钟频率过高可能导致数据传输错误，尤其是在较长的通信线中。需要根据硬件能力和线长选择合适的时钟频率。
• 时序同步：主设备和从设备必须在相同的时序模式下工作（CPOL和CPHA相同）。如果时序设置不一致，数据可能会在错误的时刻被读取，导致丢失。

避免方法：

• 使用信号质量较好的线缆或信号调理器，确保时钟信号稳定。
• 控制SPI总线的速度，避免过高的传输速率。
• 确保正确的片选管理，每次通信只有一个从设备处于选中状态。

4

SPI总线中数据传输的错误检测和纠正方法是什么？

SPI协议本身不提供数据传输的错误检测机制，因此需要通过其他手段来确保数据传输的正确性：

• 校验和：常常使用校验和（Checksum）或者CRC（循环冗余校验）来检查传输的数据是否发生错误。发送端会计算并附加校验和或CRC，接收端进行校验。
• 重新发送机制：在应用层设计中，可以通过握手协议和重传机制来实现数据传输的可靠性。
• 超时检测：如果长时间没有收到数据响应，可以认为发生了通信错误，触发重传操作。

5

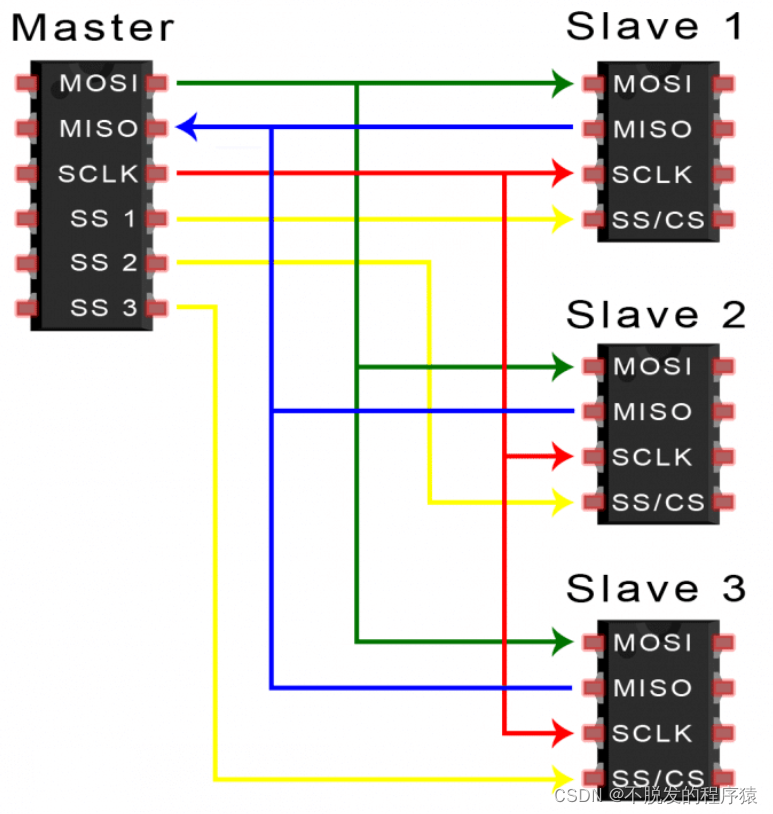

SPI总线的多从机系统设计中，如何管理多个从设备？

在SPI的多从机系统中，主设备通过多个片选信号（SS）来选择不同的从设备。

每个从设备都有一个独立的片选引脚，在通信时，主设备需要拉低对应从设备的片选信号，只有选中的从设备才会响应。

设计注意事项：

• 片选信号管理：每个从设备都有独立的片选线，主设备在每次通信前拉低对应的片选信号。通信结束后，主设备拉高片选信号，确保多个从设备不会同时传输数据。
• 从设备响应机制：确保从设备只在片选信号有效时进行数据传输，否则会导致数据冲突。
• 总线冲突：如果多个从设备使用相同的片选信号，可能会引发总线冲突，因此需要精确管理片选信号。

6

如何在SPI通信中实现高速数据传输？

在SPI中实现高速传输的关键在于优化时钟频率、减少延迟、增强信号质量等。

• 优化时钟频率：通过增加SCK时钟频率可以提高数据传输速度，但需要注意的是，时钟频率过高会导致信号衰减和传输错误，因此要根据系统能力选择合适的频率。
• 硬件优化：使用高速时钟源、增强驱动能力、优化PCB布局等方法来提高信号质量。
• DMA传输：通过使用DMA控制数据传输，可以避免CPU的干预，从而提高数据传输效率，减少延迟。

7

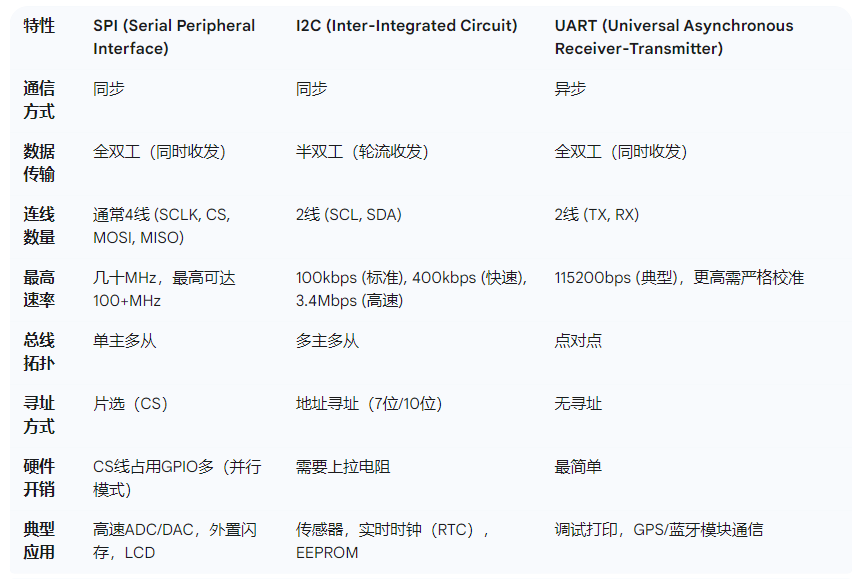

比较SPI、I2C和UART这三种常用协议

SPI适用于需要高速数据流和高吞吐量的场景。它的全双工特性和高时钟频率使其成为处理大容量、连续数据流的首选 。例如，从高速ADC采集数据、与外置闪存或EEPROM进行读写操作，以及驱动液晶显示器等 。在这种场景下，SPI的引脚数劣势可以被其性能优势所弥补。

I2C适用于板内低速、多设备通信且需要节省引脚的场景。I2C通过地址寻址实现了多设备共享总线，大大减少了所需的连线数量 。它的半双工通信和较低的传输速率使其不适合高速应用，但非常适合连接各类传感器（如温度、湿度、加速度计）以及实时时钟等外设 。I2C更像一个“内部网络”，用于在多个低速设备间传递控制信息。

UART适用于简单的、点对点、无需严格时序的通信。UART的异步特性使其无需时钟线，硬件开销最低 。它主要用于PC与MCU之间的调试打印日志，或与GPS、蓝牙、WiFi等模块进行数据通信 。UART的局限在于其点对点的拓扑结构和相对较低的速率。

8

SPI总线如何支持DMA？

我们可以为SPI的发送（TX）和接收（RX）数据寄存器分别配置DMA通道。

当SPI TX数据寄存器空时，会触发DMA请求，DMA自动将内存中的数据搬移到SPI DR；当SPI RX数据寄存器满时，DMA自动将数据搬移到指定内存。整个过程无需CPU介入。

9

请设计一个系统，一个SPI主设备需要与三个SPI从设备通信，其中一个从设备只支持模式0，另外两个只支持模式3

由于从设备要求的SPI模式不同，不能简单地通过片选来切换，因为主设备在切换片选的瞬间，SPI时钟的模式是固定的。

• 方案一（推荐）： 使用三个独立的SPI外设（如果主控MCU支持）。这是最清晰、性能最好的方案。
• 方案二（常见）： 使用一个SPI外设，但为每个从设备的CS线使用一个普通的GPIO引脚来控制，而不是使用硬件SPI外设自带的CS。关键在于，还需要为每个从设备配备一个模式选择信号线（例如，再用一个GPIO口）。

SPI总线是嵌入式系统中常用的通信协议，掌握SPI的基本原理、时序设计、传输模式及性能优化是面试中的关键。

希望这些示例能帮助你更好地准备嵌入式面试。记住，面试官不仅想知道你“懂”什么，更想知道你是如何“用”这些知识的。
