「腾讯云NoSQL」技术之MongoDB篇:MongoDB 5.0→8.0 balance性能提升40%内幕揭秘

在分布式数据库架构中，数据自动均衡（Balance）机制是分片集群良好运行的基石，它确保分片的优势——性能、可扩展性和可用得到充分发挥。腾讯云NoSQL和内核团队在内核性能基准测试中发现：MongoDB 6.0.3 及后续版本，其 Balance 数据迁移效率相比5.0版本获得了30%至45%的显著提升，这一性能的提升意味着 MongoDB 在面对数据不均时具备更强的自我调节能力，更好地防止某些分片上出现热点，从而提升整个集群的吞吐量和查询速度，为了更好地了解 MongoDB 性能提升背后的技术原理，腾讯云 NoSQL 和内核团队对 MongoDB 内核发起了源码级深度剖析，本文将系统性阐释balance的触发机制、迁移流程与性能调优方法，并对 7.0、8.0 版本 balance 的调优进行剖析。 希望本文能为各位同事在架构设计、性能优化和客户业务问题排查上提供有力的理论支持与实践指导。

作者：杨亚洲、尹超

在 MongoDB 分片集群中，均衡器（Balance）的重要性在于通过自动在分片间移动数据（块）来确保数据均匀分布。这个过程对于维持最佳性能和可扩展性至关重要，因为它能防止某些分片上出现热点，从而提升整个集群的吞吐量和查询速度。若禁用均衡器会导致分片数据不均，进而降低集群性能，因此持续运行均衡器对于维护健康高效的分片系统至关重要，确保分片的性能、可扩展性和可用性得到充分发挥。

腾讯云MongoDB和内核团队对 MongoDB 内核 balance 性能测试时，发现6.0.3及其以后版本的 balance 数据迁移性能整体比 5.0 好大约 30% - 45% 。为什么 6.0 及其以上版本 balance 性能提升这么大？为何高版本 chunk 分布不均衡？为何高版本 split 对业务无影响？带着这些疑惑，腾讯云 MongoDB 和内核团队结合 MongoDB 内核 (包括 6.0、7.0、8.0 )源码对 balance 原理做了一次深入的研究分析。本文主要以 MongoDB 8.0.10 内核代码进行原理分析。

balance 触发条件及其实现

当 config server 选出主节点后会创建一个“Balancer”线程，该线程负责判断集群中所有分片表数据是否均衡，是否需要触发做数据迁移操作

1.1 数据不均衡判断

1.1.1 获取分片表信息

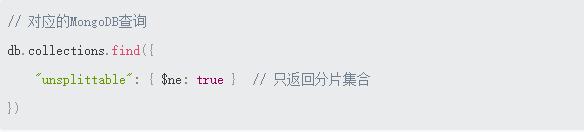

由于启用分片功能的表信息存储在 config.collections 中， config server通过内部的 local client 来获取 config.collections 表中的信息。获取表中内容sql如下:

1.1.2 获取分片表在每个分片的stats信息

config server会向分片集群的所有shard广播发送 _shardsvrGetStatsForBalancing 命令来获取表的 stats 统计。

● 单分片表场景

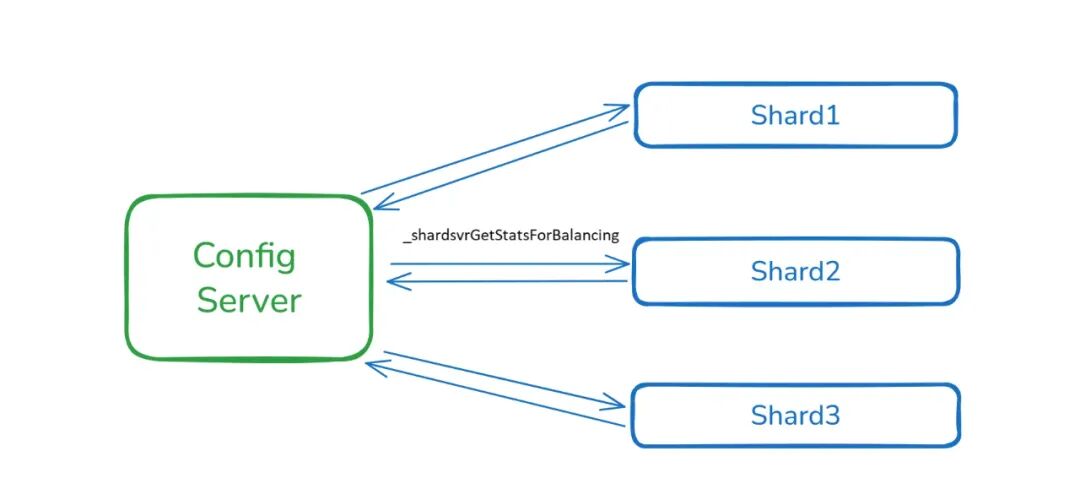

假设只有一个分片表 collection1，则 _shardsvrGetStatsForBalancing 广播到所有分片：

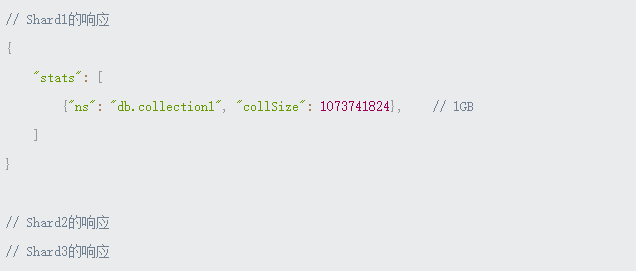

各个 shard 收到后，本地获取该表的数据大小返回给 config server ，内容如下:

● 多分片表场景

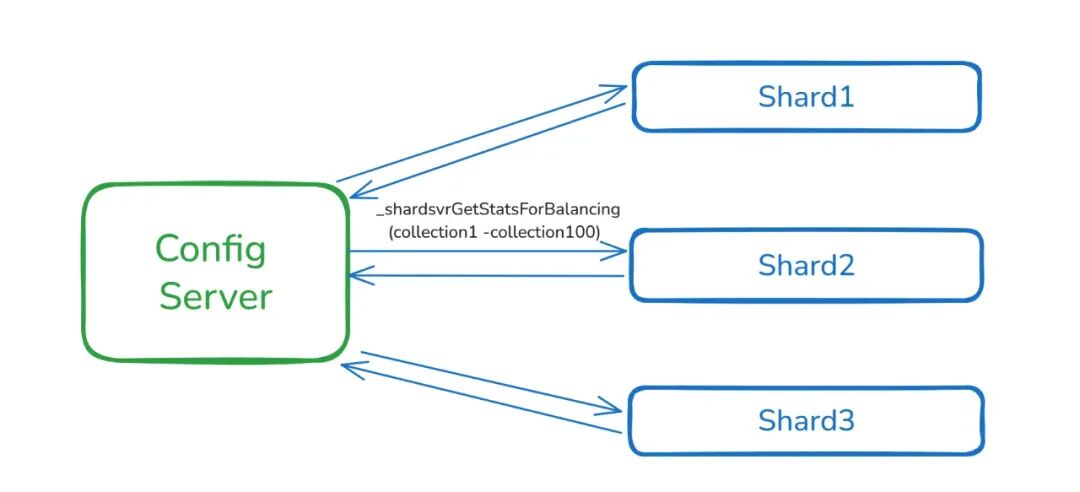

如果该分片集群有多个分片表，“Blancer”线程按照100个分片表一组在一个 _shardsvrGetStatsForBalancing 请求中携带所有分片表广播给所有shard，各个 shard 收到该请求后，会一次性把本节点上这一批表的 stats 信息返回。

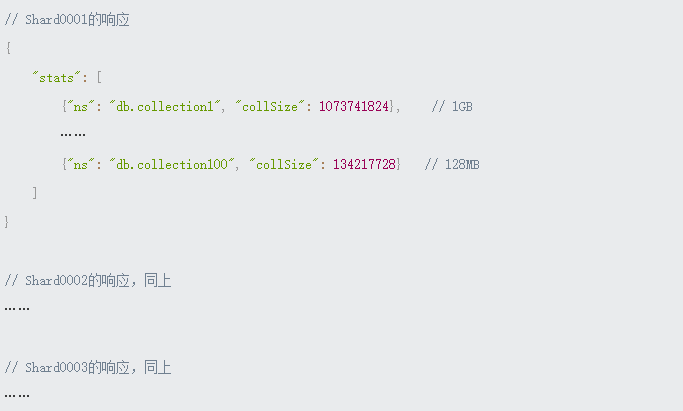

一次批量获取100个表 stats 信息，内容如下:

1.2 迁移场景及迁移优先级

获取到各个 shard 的 stats 数据后，config server 在以下场景会触发数据迁移：

迁移场景

1. draining 分片迁移：

该表在某些 shard 有数据，如果该 shard 从分片集群中移除，这个场景比较好理解。

2. zone 约束违规：

约束违规，主要在 addTagRange 调整的时候容易触发，具体举例详见附录详情文档。

3.普通数据表不均衡场景：

普通分片表各个 shard 数据差异大，这是最常见的 balance 迁移场景。

以上三种场景有优先级限制，draining 分片优先级最高，zone 约束违规次之，普通数据不均衡场景优先级最低。只有在高优先级场景的 chunk 数据迁移完成后，才会执行低优先级场景的 chunk 数据迁移。

1.3 确定需要迁移的源分片和目标分片

Config server 获取到分片表在每个分片上的 stats (表数据量)信息后，会选出表数据量最大的分片和最小的分片，下面举例说明确定源和目标分片的步骤：

● 确定各分片数据分布

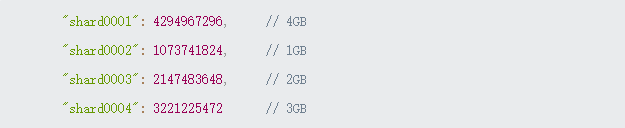

假设某 collection 在四个分片的数据分布如下：

集群4个 shard，数据分布从1G – 4G，分片间数据存在不均衡现象。

● 计算理想数据分布

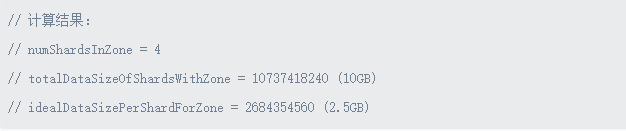

根据各个分片的 stats 信息计算理想数据分布，以计算过程如下：

numShardsInZone：代表分片数，4个分片

totalDataSizeOfShardsWithZone：代表数据总和 = 4G + 1G+ 2G + 3G = 10G

idealDataSizePerShardForZone：代表各个shard理想分布 = totalDataSizeOfShardsWithZone / numShardsInZone = 10G / 4 = 2.5G

● 源分片和目标分片选择

获取到每个 shard 的数据量，从而可以计算出 shard0001 数据量最多，所以选择 shard0001 作为源分片。

同理，因为 shard0002 数据量最少，因此被选为目标分片。选择算法举例参考附录详情。

1.4 生成迁移任务，通知源分片开始数据迁移

● 迁移条件判断

选出源分片和目标分片后，还需要满足以下3个条件才会生成迁移任务：

1.源分片表数据量 > idealDataSizePerShardForZone。

2.目标分片表数据量 < idealDataSizePerShardForZone

3.目标分片表数据量 > 源分片表数据量 + 3 * maxChunkSizeBytes(默认128M)

当源分片的数据量比目标分片数据量多3个 chunk(3*128=484M) 的时候，会生成迁移任务。

● Chunk 选择及迁移任务生成

chunk 选择主要通过 ChunkManager 的 forEachOverlappingChunk 接口完成，通过遍历该表路由信息属于源分片的第一个 chunk ，然后生成 migrations 任务。遍历过程会跳过 jumbo chunk ，只会选择非 jumbo chunk 。

注意这里构造的迁移任务的 max 字段设置为 boost::none ，这个很关键，因为在源分片会识别 max 是否有值，如果没有的话就会进入 split chunk 自动拆分逻辑，请参考后面的S(T2)章节。

如果该shard全是 jumbo chunk ，则会给出 warning 信息，详见附录。

● 迁移任务入队

迁移任务生成后，config server 根据迁移任务构建 _shardsvrMoveRange 请求对象。

构建好请求对象后，会为该对象分配一个唯一“requesid”,然后把该re questid 和请求对象作为 kv 加入到 _requests(unordered_map) 中,同时把 requestid 加入到一个 fifo 先进先出队列_unsubmittedRequestIds中。入队完成后通过_stateUpdatedCV条件变量唤醒消费者线程 (BalancerCommandsScheduler) ,消费者线程被唤醒后开始执行迁移任务。

_requests 数据结构：

requestid 作为 key ，请求对象作为 value 存储到该 unordered_map 中。

_unsubmittedRequestIds 队列：

一个 fifo 结构的队列，只存储“requested”，主要保障迁移任务的顺序执行。

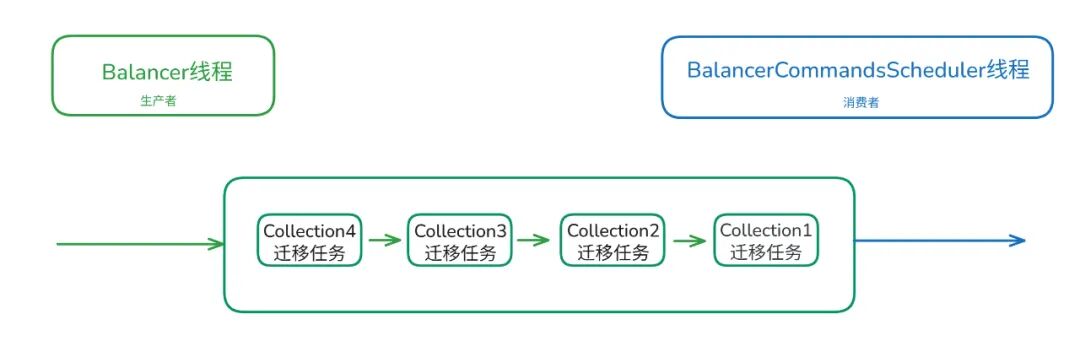

如果有多个分片表数据不均衡，则每个分片表都会生成一个迁移任务入队：

● 迁移任务异步处理

Config server的“BalancerCommandsScheduler”线程检测到_unsubmittedRequestIds队列有待执行的迁移任务，最终会通过“Sharding-Fixed”线程池调度把构造的 _ShardsvrMoveRange 命令发送给源分片，通知源分片开始数据迁移，如果候选迁移任务对象只有一个分片表，其交互流程如下：

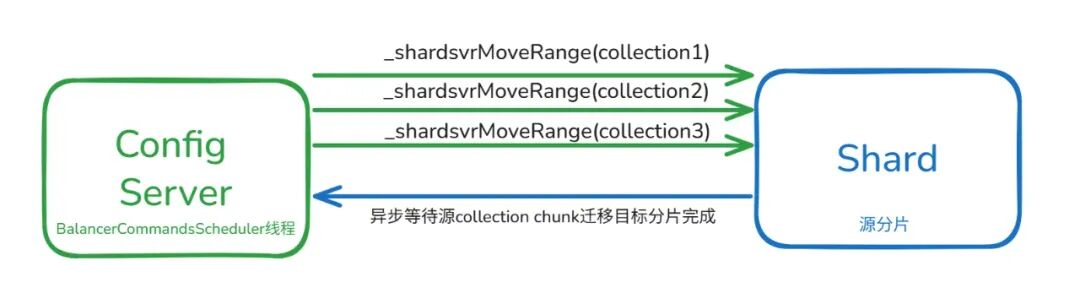

如果有多个表数据不均衡，则“BalancerCommandsScheduler”线程会把这些表对应的迁移任务对象一起发送给源分片，通知源分片对这些表进行并行迁移，然后异步等待 chunk 数据迁移完成，如下图:

“Balancer”和“BalancerCommandsScheduler”线程不会阻塞等待，当源分片迁移 chunk 数据完成后，激活条件变量 _stateUpdatedCV 。由于“Balancer”和“BalancerCommandsScheduler”线程都会等待这个条件变量，因此这两个线程会被激活唤醒，然后开始下一轮的任务处理，这样就可以实现多表的并发迁移。

为了更好的理解，请参考附录中的异步并发调度举例。

1.5 总结

1. Config server 选主成功后，会创建一个“Balancer”线程，该线程会获取所有分片表在所有 shard 上 stats 数据量统计信息，然后为不均衡的分片表生成对应的迁移任务入队到队列。

2. “BalancerCommandsScheduler”线程从队列中获取任务，然后交由“Sharding-Fixed”线程池异步调度。

3. “Sharding-Fixed”线程池获取到源分片的应答后，会通过条件变量 _stateUpdatedCV激活“Balancer”和“BalancerCommandsScheduler”线程进行下一轮处理，继续选择和生成新的 chunk 迁移任务。

4. 所有分片表迁移任务批量生成和提交，因此可以实现多个不均衡分片表的并行迁移。

5. 一个表数据迁移慢不会影响其他表迁移任务的执行。

数据迁移过程及其实现

源分片收到 config server 发送过来的 _ShardsvrMoveRange 请求后，会标记该接受请求的线程为"MoveChunk"线程，该线程会负责整个源分片数据迁移管理。源分片把迁移过程拆分为6个过程，每个过程都通过 _moveTimingHelper 来跟踪每个过程中的耗时。

目标分片数据迁移流程主要由 MigrationDestinationManager 类实现，目标分片把整个迁移拆分为8个阶段( _migrateDriver 中的 timing->done(x) ,x取值1-8 )，并记录每个阶段耗时。

为了更好地理解迁移过程，下面主要以时间线结合代码进行说明，例如：

S(T1)：代表源分片第一阶段的代码实现。

S(Tn): 代表源分片第n阶段的代码实现

D(T1)：代表目标分片第一阶段的代码实现。

D(Tn)：代表目标分片第n阶段的代码实现。

2.1 S(T1): MigrationSourceManager 类初始化

源分片T1阶段主要完成 MigrationSourceManager 类构造函数的基础初始化和锁验证，该阶段几乎不耗时，理论上耗时为0ms。

2.2 S(T2): 元数据获取及chunk高效拆分

该阶段是分片迁移的准备阶段，主要是从 config server 获取最新路由信息、 chunk 边界检查计算、冲突检测、 chunk 版本获取等。此外，该阶段有个很重要的功能逻辑是做 chunk 数据 split 拆分，下面重点分析该阶段 split 拆分及其原理：

2.2.1 触发源分片进行 split 拆分的条件

前面2.4章节生成迁移任务的时候max字段设置为空，因此 balance 会进入上面的流程，最终在 autoSplitVector 中触发 chunk 拆分。

2.2.2 Chunk 高效 split 拆分核心实现原理

由于迁移 chunk 可能是一个大 chunk (大于128M)，因此需要对该 chunk 进行拆分，其核心实现如下:

● 预估一个目标 chunk 的文档数

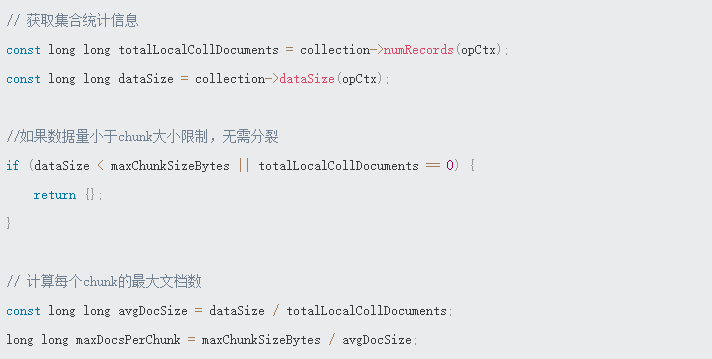

源分片首先获取该分片表在该分片的数据总行数( totalLocalCollDocuments )，同时获取该分片上该表的总数据大小( dataSize )，就可以得出单个文档的平均大小( avgDocSize ), 最后用一个目标chunk的大小( maxChunkSizeBytes )除以单个文档平均大小( avgDocSize )即可得到一个目标chunk内预期的文档行数( maxDocsPerChunk )。

● 确定 chunk 是否可分裂

根据片键索引生成扫描器，然后获取该 chunk[min, max>范围内的第一个最小的数据 key ,再获取该范围内的最后一个最大的数据 key ,如果两个 key 相等，说明这个范围只有一个键值，也就是该 chunk 不可分裂。

● 确定 chunk 分裂点

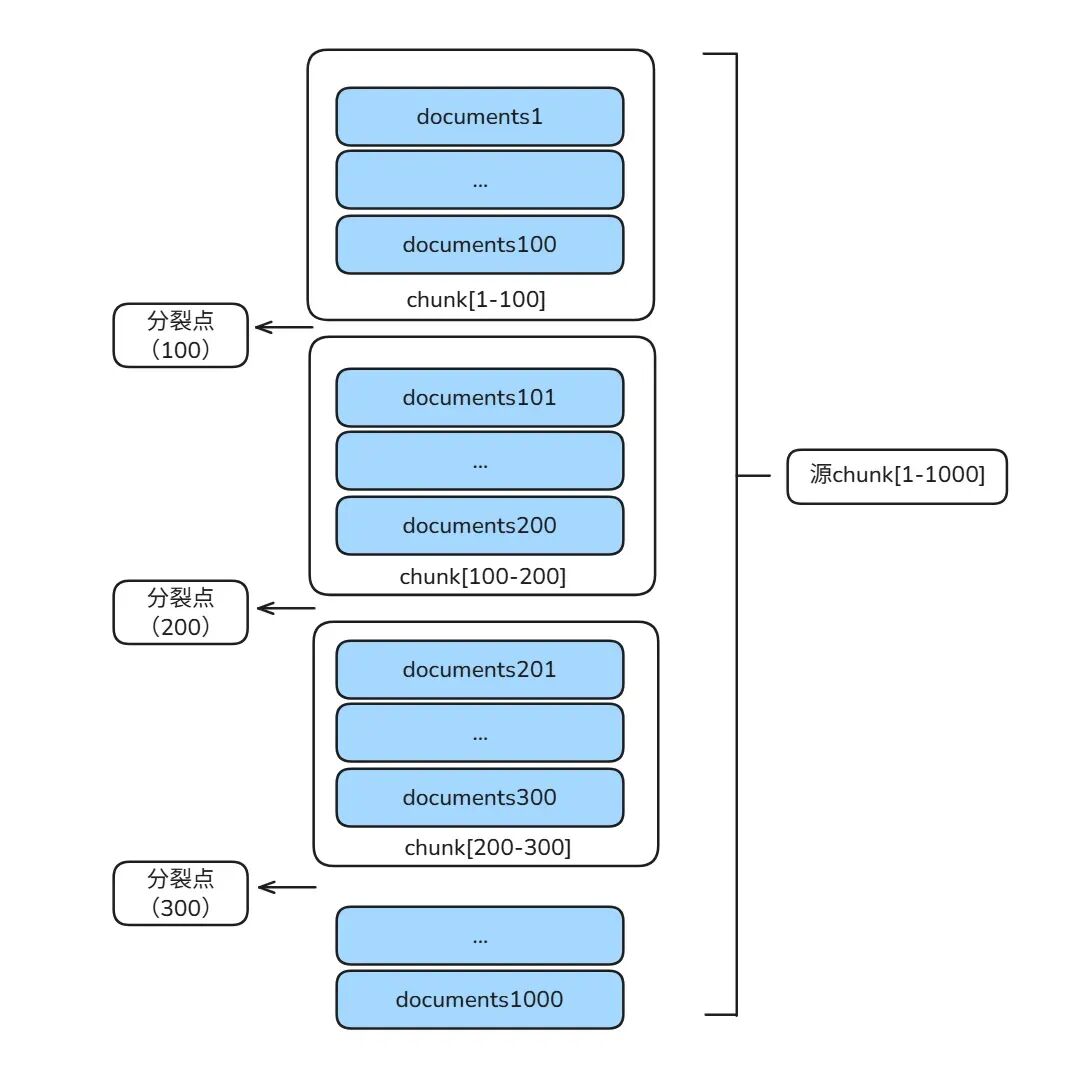

确定分裂点借助扫描器，通过扫描器的 getNext 接口从该 chunk 的 min 边界开始一行一行获取索引数据，当获取到的数据行数达到 maxDocsPerChunk 时即可确认分界点和一个子 chunk 。假设某源chunk 有1000条数据，maxDocsPerChunk 为100，从该 chunk 获取3个分裂点，其核心算法如下图所示:

从上面的代码中可以看出分裂点获取采用“均匀间隔采样策略”，这样可以确保每个每个拆分后的 chunk 大小均匀。

● 优化：拆分后避免小 chunk

一个大 chunk 拆分为多个 maxChunkSizeBytes(128M) 大小的 chunk 时，会优先保证前面的多个子 chunk 达到128M,这样就可能引起一个问题：例如某个 chunk 有10001条数据，每100条数据可以组成一个128M的子 chunk ，前面的1000条数据刚好可以拆分为10个128M的子chunk，最后的第11个 chunk 就只会有1条数据，这样就会引起 chunk 不均衡。

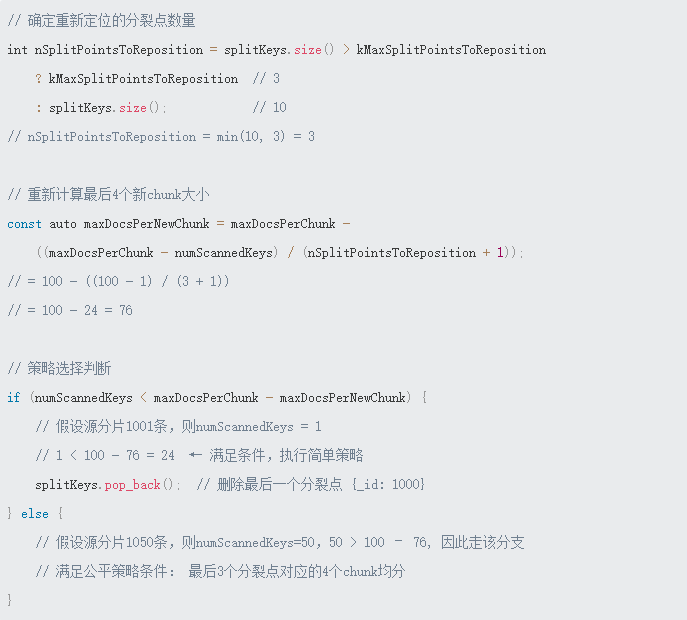

MongoDB 为了避免小 chunk 的产生，如果发现某个chunk的文档数小于maxDocsPerChunk*0.8 ,则会对拆分出来的最后面的3个分裂点(也就是最后的4个子chunk)进行重新均衡，最终保证后面4个 chunk 的数据均衡。为了让最后4个 chunk 均衡，这里有两种策略：简单策略和公平策略。最终选择哪种策略由以下算法决定：

对该算法的举例说明请参考附录详情。

● 自动 balance 引起的 chunk 拆分总结

当源分片进入S(T2)阶段发现 chunk 没有 max 信息，因此会调用 autoSplitVector 函数对接受到的 chunk 进行拆分，自动 balance 引起的 split 限制 limit 限制为1，也就是只中拆分出1个子 chunk，这个子 chunk 的拆分点就是子 chunk 的 max ，这样 chunk 的[min, max>范围也就确认了。

说明：为了避免拆分点后的 chunk 过小，自动 balance 引起的 chunk split 会扫描1+1=2个子 chunk 。

2.3 S(T3): 获取迁移 chunk 的数据 RecordId 列表并通知目标分片开始数据迁移

该阶段主要确定要迁移的 chunk 对应的所有数据 RecordId 和通知目标分片开始数据迁移。

● 获取迁移 chunk 的所属数据 RecordId 列表

为了确定迁移 chunk 有哪些 RecordId ，首先在 _storeCurrentRecordId 函数中通过分片键索引生成执行器，然后通过执行器 getNext 接口获取该属于该 chunk 范围的所有 RecordId 存入 _cloneList类的_recordIds 克隆列表中(std::set容器管理),存入 _recordIds 的 RecordId 将在后续的D(T4)中使用，获取RecordId克隆列表核心代码详见附录文档。

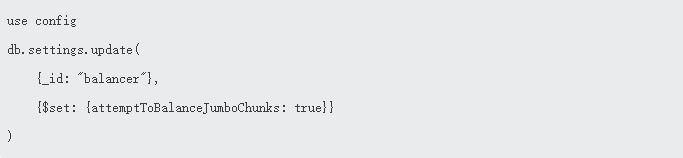

如果迁移 chunk 的大小超过了2倍 maxChunk 的大小，则会把该 chunk 标记为 jumbo chunk 。如果我们配置中不允许迁移 jumbo chunk 则会迁移失败，并且日志中会有 ChunkTooBig 相关报错日志，可以通过如下配置启用 jumbo chunk 迁移：

● 通知目标分片开始数据迁移

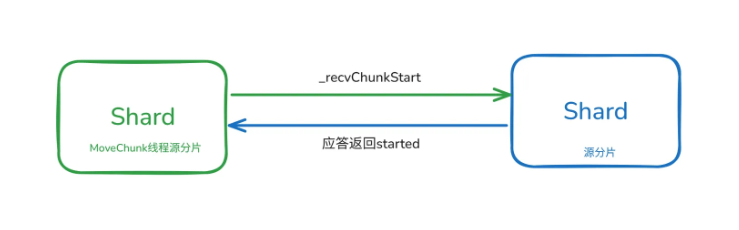

注册 _coordinator 迁移协调器( MigrationCoordinator )和 _cloneDriver 源克隆驱动器( MigrationChunkClonerSource )，然后源克隆驱动器通知目标集群可以开始数据迁移了，通知过程如下:

2.4 D(T1): 目标分片迁移工作启动及旧数据清理

目标分片接收到 _recvChunkStart 请求后解析请求中的各种参数信息然后赋值给 MigrationDestinationManager (目标分片负责接收数据和状态管理的类)的各个成员, 同时创建"migrateThread"线程，该线程负责接收 chunk 数据。

"migrateThread"线程创建完成后，进入目标分片数据迁移8阶段的第1阶段。该阶段获取迁移表的创建参数、uuid、表索引信息，然后检查当前分片是否有影响本次迁移的待删除任务，如果有则删除该任务中对应的脏数据。

2.5 D(T2): 创建集合及其索引

该阶段主要根据上面D(T1)获取到的集合参数信息、索引信息，然后在目标分片创建一致的集合及其索引等，确保集合结构( options + indexes )与源分片的完全一致。

2.6 D(T3): 创建删除任务并持久化

该阶段初始化构造 recipientDeletionTask 任务，然后把该删除任务写入 config.rangeDeletions 集合中，后续如果 chunk 迁移失败或者异常，就可以通过持久化到 rangeDeletions 集合中的删除任务来删除已经写入到目标分片的数据。

如果 chunk 迁移中途失败，则后台 delete 线程会根据该集合中的这条 chunk 范围记录删除已经迁移到该目标 shard 的脏数据。

2.7 D(T4): 目标分片从源分片获取 chunk 数据应用到本地

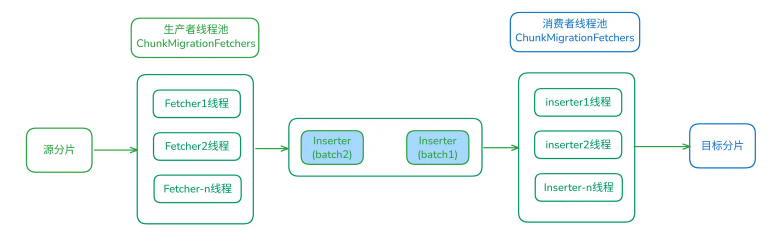

目标分片从源分片获取数据写入本分片采用生产者-消费者双线程池模式实现并发数据获取及并发写入。生产者负责从源分片获取数据，由"ChunkMigrationFetchers"线程池管理，消费者负责把生产者获取的数据写入本地分片，消费逻辑由"ChunkMigrationInserters"线程池管理，通过该架构实现了一个分片表的并发数据迁移，架构图如下:

● 线程池大小

生产者线程池和消费者线程池大小可由同一个配置( chunkMigrationConcurrency )调整，该配置默认为1，调整命令如下:

说明：最新 MongoDB 内核已经取消了该配置，只会由一个线程来 fetcher 和 insert 数据。

● 缓冲队列大小

缓冲队列中的每一个 inserter 中记录了一个 fetcher 线程从源分片获取到的一批数据，如果 inserter 线程池写入比 fetcher 线程池慢，那么缓冲队列就会一直增长，这样就会引起内存的持续增加。为了限制内存的过度消耗，MongoDB 通过 chunkMigrationFetcherMaxBufferedSizeBytesPerThread 配置来限制每个 fetcher 线程在 chunk 迁移过程中缓冲到队列中的文档字节数，该配置默认值为约64.06MB，计算方法如下。

一批数据大约16M,也就是一个 fetcher 线程大约可以拉取4批数据存到队列中。如果一个 insert 线程池消费数据写入目标分片过慢，则队列中的 inserter 就会积压，当每个 fetcher 线程挤压大约4批数据后，fetcher 线程就会阻塞等待。

● Fetcher 线程从源分片拉数据核心实现原理

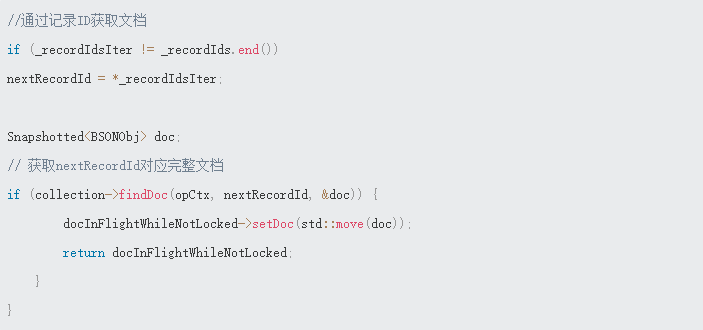

Fetcher 线程构造“_migrateClone”请求发送给源分片，源分片收到“_migrateClone”请求后，根据S(T3)预记录的 _recordIds 克隆列表中的 recordId 从存储引擎获取真实 doc 文档，其核心代码如下:

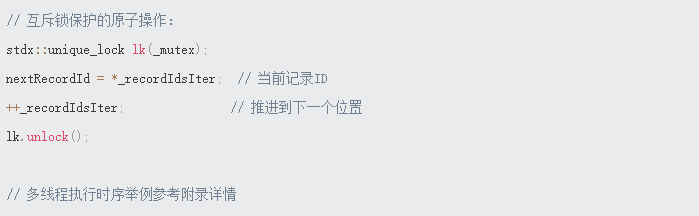

为了解决多线程并发获取的问题，MongoDB 通过互斥锁来实现，保证不同线程获取不同的 recordId , 最终实现多线程并发分配 recordId ，其核心代码及举例如下:

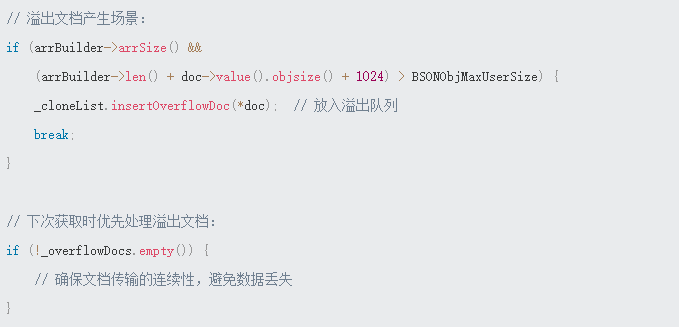

此外，MongoDB 内核批量数据传输有 BSONObjMaxUserSize(16M) 限制，为了尽量填充满16M空间到 arrBuilder 中，因此每次获取到真实 doc 后需要进行判断，如果最新获取的一条 doc 填充后长度超过16M,则最后一条 doc 不会填充到arrBuilder，而是临时存入 _cloneList._overflowDocs 队列中，在下一批数据获取的时候会优先把 _cloneList._overflowDocs 队列中的数据填充到 arrBuilder ，核心代码如下:

目标分片收到源分片应答后，会把接收到的一批数据封装成 inserter 入队。

● Inserter 线程获取队列数据写入本地节点

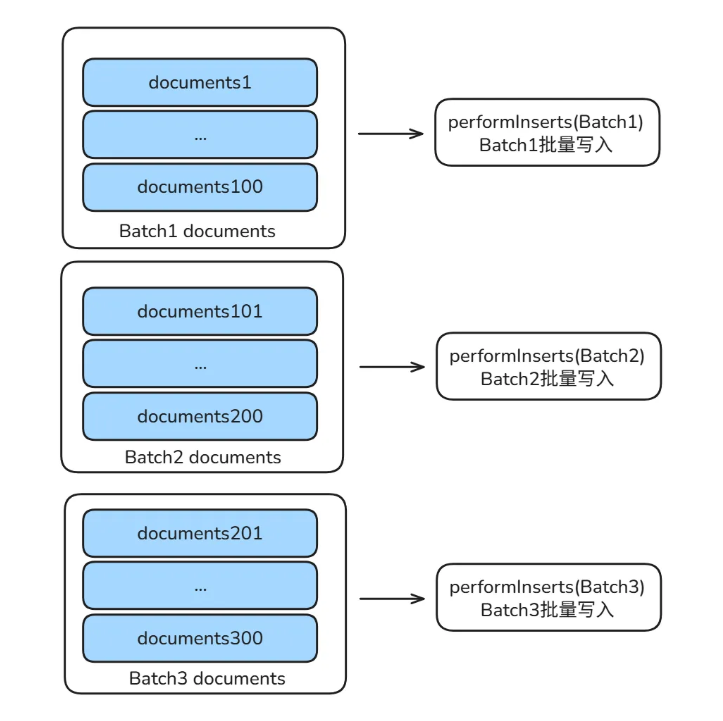

目标分片从队列获取 inserter 分批写入本地主节点，单批次写入的文档数可配置，假设配置的单批次文档数为100条，则分批次写入本地如下图：

单批次写入文档数由 migrateCloneInsertionBatchSize 限制，该值默认为0，也就是把 fetcher 从源分片获取到的 inserter 数据一次性写入主分片，该配置修改方法如下:

从源分片获取到的数据在客户端 driver 写入源分片的时候已经做了 schema 校验，为了提升目标分片批量写入性能，performInserts 批量写入数据之前目标端提前禁用了 SchemaValidation 功能。

此外，如果长时间高负载迁移数据到目标分片，可能引起目标分片负载高(例如 dirty 持续性增加)。为了降低持续迁移写入对目标分片的影响，一批数据写入完成后可以延迟一段时间，延迟时间到才继续下一批数据写入。延迟时间可通过 migrateCloneInsertionBatchDelayMS 参数配置，该配置参数默认为0，也就是默认一批数据写入后不会 sleep ，修改方法如下:

此外，由于迁移期间，迁移 chunk 数据还没正式归属于目标分片，因此这部分数据属于孤儿文档，需要对孤儿文档计数。每应用一批数据到本地成功，就通过persistUpdatedNumOrphans函数对 config.rangeDeletions 表中的 numOrphanDocs 字段做“$inc”累加操作，例如这批数据写入了100条，则会对表中的字段增加100。

● Chunk 迁移过程中增量数据收集

Chunk 迁移过程中，客户端可能写或者修改该 chunk 中的数据，这部分写除了会应用到源分片外，还会记录到源分片的内存队列中，队列中只会保存迁移期间的增量写 oplog 的 _id 信息，其中 delete 删除操作记录到 MigrationChunkClonerSource 类的 _deleted 队列，insert 和 update 则记录在 _reload 队列中。

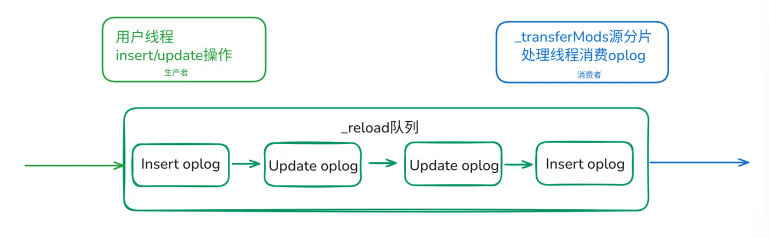

写入源分片内存队列中的 oplog 增量数据将在后面的D(T5)阶段由源分片消费后发送给目标分片， _reload 队列生产和消费逻辑如下图所示(说明：下图中的 oplog 实际上是 oplog 中的_id内容):

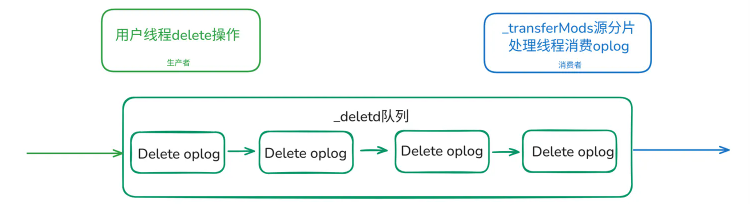

同理，_deleted 队列生产和消费逻辑如下图所示：

本阶段D(T4)只负责生产 oplog 入队，队列中 oplog 消费流程在下面的D(T5)阶段实现。

2.8 D(T5): 目标分片从源分片获取增量数据应用到本地

D(T4)获取到一个 chunk 的数据写入目标分片完成后进入该阶段，进入该阶段后状态会更新为 kCatchup ，该阶段首先发送"_transferMods"请求到源分片。

源分片收到该请求后，通过 TransferModsCommand::run 处理请求，run 中调用nextModsBatch接口获取上面D(T4)阶段 _reload 和 _deleted 队列中的 oplog 。

2.8.1 源分片返回增量 oplog 数据给目标分片

● 原子性接管队列 oplog

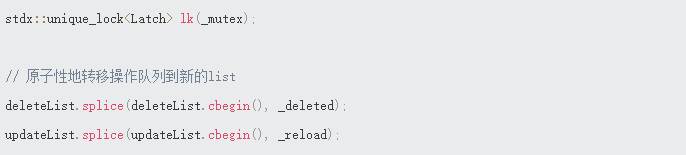

在接管两个队列前通过加锁保证，核心代码如下:

如上代码可以看出，使用 splice 操作可以避免拷贝开销，最终 _deleted 队列中的 oplog(delete) 由 deleteList 接管， _reload 队列中的 oplog(insert/update) 由 updateLis t接管。

● delete 操作封包

删除操作封包流程主要是从 deleteList 列表中获取 delete 操作的 oplog ，由于删除操作只需要确定 _id 即可定位对应数据，因此 delete 操作只提取其中的 _id 字段添加到封包中

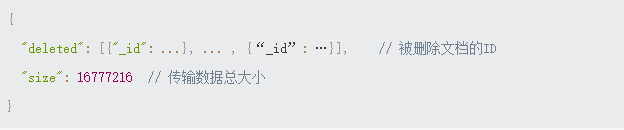

封包后的内容如下:

● insert/update 操作封包

当 deleteList 列表中的 oplog 全部填充到 bson 包完成后，deleteList 列表为空，这时候才会进行 updateList 列表中的 insert/update 相关 oplog 的填充。Insert/update 操作首先通过 oplog 中的 _id 来查询完整文档，然后把完整文档填充到封包中。

xferModes 遍历 updateList 列表填充 bson 包的时候，会根据 _id 去重，避免同一个 _id 的整文档多次添加到 bson 包中。Insert/update 相关 oplog 封包后的内容如下:

● 因果顺序一致性保障机制

上面 delete、insert/update 封包流程可以看出，增量数据会优先对delete相关操作进行封包处理。业务写入数据生成 oplog 到 oplog.rs 表后是有序的，但是这里却投递到了两个队列，oplog 到两个队列如何保证数据的一致性？下面以两个场景举例:

场景1: 先删后改

鉴于篇幅，详解附录文档查看详细场景举例。

场景2: 先改后删

鉴于篇幅，详解附录文档查看详细场景举例。

● 批量传输限制

由于内核单次请求应答的 bson 包体大小最大16M, 如果增量数据过多，则需要分批次返回给目标分片。如果一批数据封装完成后，剩余的数据重新还给 _deleted 和 _reload 队列，下次继续从队列消费剩余增量数据封装。

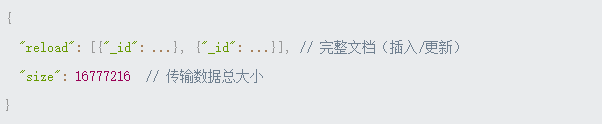

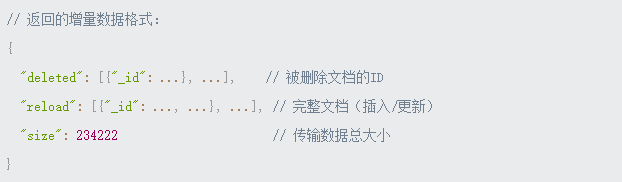

假设一批数据中既有 delete 数据也有 reload 数据，则传输的数据内容如下:

2.8.2 目标分片应用增量数据

目标分片"migrateThread"线程接收到增量数据后，在 fetchAndApplyBatch 中采用生产者-消费者双线程并发协作模式把增量数据应用到本地。生产者线程负责从源分片获取增量数据写入队列，消费者线程从队列消费数据应用到本地，队列大小固定为1。整体架构如下:

● 生产者线程循环从源分片获取增量数据入队

生产者线程主要通过“_transferMods”从源分片获取增量数据，收到源分片返回的内容后，把返回的一批 batch 数据入队到 batches 队列，然后继续从源分片获取数据，直到源分片返回的 size 为0，说明增量数据拉取完毕。

● 消费者线程从队列消费数据应用到本地

消费者线程从队列中获取 batch 数据后，通过 applyModsFn 回掉接口把数据应用到本地，先处理源分片返回的 deleted 相关增量 oplog 数据，deleted 增量数据应用原理: 根据返回的 deleted 列表中的 _id 获取整个文档，然后结合 shardkey 检查该数据是否属于这个 chunk ，如果检查通过则根据 _id 执行删除操作。

Deleted 列表中的_id数据处理完毕后，开始处理 reload 列表( insert/update )中的数据，应用 reload 列表中的数据原理和 deleted 类似，先根据 reload 列表中获取的整文档检查是否属于这个 chunk，如果属于迁移的 chunk 则对整文档执行 upsert 操作。

为了提升应用增量数据的性能，和D(T4)章节全量 chunk 回放一样禁用 schemaValidate 检查。此外，在应用增量数据流程中还会对孤儿文档进行计数，每应用一条 delete 对应 oplog 删除一条数据则孤儿文档数 changeInOrphans 减1，从 reload 队列每 upsert 写一条数据成功则孤儿文档数加1。

2.9 S(T4)[D(T1) – D(T5)]: 源分片不定期检查增量数据迁移进度

源分片S(T4)和目标分片D(T1)–D(T5)处于同一时间段，因此这里用S(T4)[ D(T1)–D(T5)]表示。

在目标分片从源分片迁移增量数据期间[ D(T1)–D(T5)]，源分片在这期间进行第4阶段的功能处理，源分片第4阶段主要功能是通过远程调用，周期性检查目标分片当前的克隆进度和状态，判断是否可以安全进入提交阶段 startCommit 。

● 进度查询交互过程

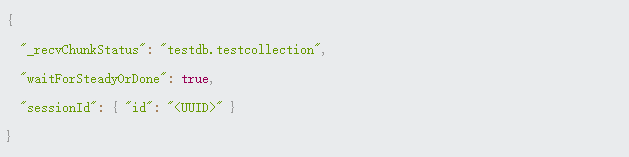

源分片向目标分片发送“_recvChunkStatus”命令请求向目标分片获取增量数据克隆迁移进度，请求内容如下:

请求中的 waitForSteadyOrDone 字段内容为 true ，因此目标分片会在条件变量上等待，条件满足或者1秒超时后才会返回源分片。

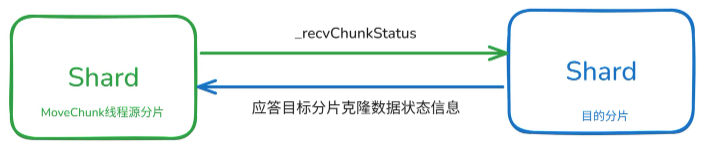

“_recvChunkStatus”获取进度交互过程如下:

● 进入关键临界区(阻止用户写)判断条件

如果源分片收到目标分片应答的 stat 状态为 catchup (也就是增量数据获取中)或者 steady (增量数据已获取完成)，并且未传输的增量数据占 chunk 最大值的百分比低于 maxCatchUpPercentageBeforeBlockingWrites (默认10%，即128*10%=12.8M)配置时将进入关键阶段。未传输的增量数据计算方法详解附录文档。

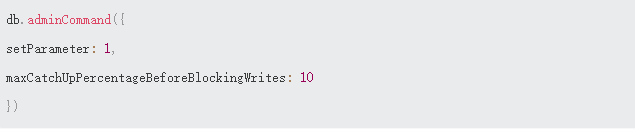

调整配置方法如下:

2.10.S(T5): 进入关键临界区

● 源分片进入临界区并阻塞用户写

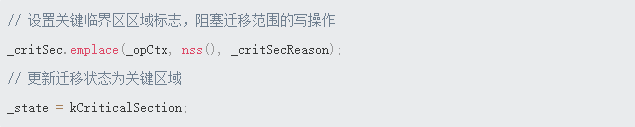

进入临界区，也就是数据迁移的关键阶段，在 MigrationSourceManager::enterCriticalSection() 中会进入临界区，对应代码如下:

通过 _critSec.emplace() 最终会创建 ShardingMigrationCriticalSection 对象，该对象包含：

_critSecCtx：关键区域上下文。

critSecSignal：一个SharedPromise<void> 用于阻塞操作。

reason：阻塞原因（迁移相关信息）。

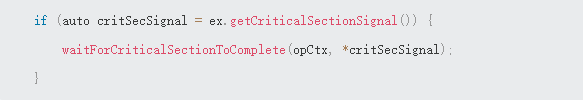

进入临界区后，当用户写迁移 chunk 数据到源分片如果发现当前处于临界区则需要阻塞等待，对应阻塞等待伪代码如下:

● 向目标分片发出提交信号，驱动目标分片进入提交收尾流程

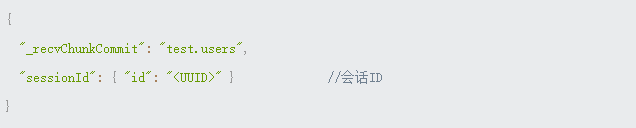

进入临界区后，源分片向目标分片发送"_recvChunkCommit"请求，同时阻塞等待目标分片返回进度内容，请求内容如下:

目标分片收到该请求后，需要等待 “migrateThread”迁移线程完成增量数据迁移及一些收尾工作，然后进入 kCommitStart 状态，同时唤醒目标分片的“migrateThread”线程进入下一阶段处理，对应代码如下:

唤醒目标分片 migrateThread 线程后，处理"_recvChunkCommit"请求的线程会阻塞等待，等待“migrateThread”数据迁移线程进入临界关键区，等待该迁移线程把状态推进到 kEnteredCritSec，等待超时时间 defaultConfigCommandTimeoutMS(默认30秒) 可配置，配置方式如下:

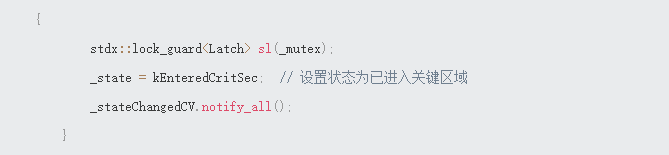

当 migrateThread 线程第8阶段进入 kEnteredCritSec 状态后，会唤醒处理"_recvChunkCommit"请求的线程，该请求线程返回目标分片迁移状态。源分片收到返回的迁移状态内容后会进入S(T6)阶段。

2.11 D(T6): 源分片禁写后目标分片再次继续获取增量数据

到这里目标分片已经进入 kCommitStart 状态，同时源已经禁写，但是D(T5)-D(T6)期间源可能还有写入，因此 migrateThread 需要再次从源分片 fetch 一次数据，如果源分片返回的响应内容为空 (size=0) 则说明禁写期间的增量数据也获取完成。

2.12 D(T7): 等待会话数据迁移完成并校验结果

该阶段主要确保所有与迁移 chunk 相关的会话数据(如事务、可重试写等)都已从源分片同步到本地, 这一步保证了迁移后目标分片能够正确处理与该 chunk 相关的分布式事务和会话操作。只有在会话数据全部迁移完成后，目标分片才会进入迁移流程的最终阶段(如关键区域解除、迁移完成)，防止事务丢失或会话状态不一致，核心代码实现参考附录。

2.13 D(T8): 目标分片临界区关键阶段处理

第8阶段是临界区关键阶段，主要工作如下:

● 持久化恢复文档

在目标分片进入关键区域前，将迁移的关键信息（迁移ID、命名空间、会话ID、chunk范围、源分片等）持久化到 config.migrationRecipients 集合。

如果目标分片的主节点在临界关键区域期间发生故障，新主节点可以根据持久化的文档恢复迁移状态, 确保迁移流程不会因故障而中断或丢失。

● 目标分片通知源分片数据迁移完成

前面的工作处理完成后，目标分片 migrateThread 唤醒S(T5)中的处理 _recvChunkCommit 请求的线程，该线程被唤醒后返回源分片目标分片已进入临界区状态，返回内容参考前面S(T4)章节。唤醒代码如下:

● 目标分片阻塞等待源分片通知自己退出临界区

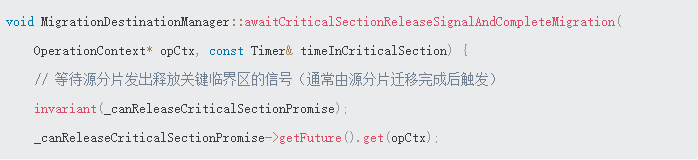

到这里，目标分片阻塞等待源分片通知自己退出临界区的通知, 该通知由下面的S(T6)阶段实现，对应代码如下:

2.14.S(T6): 进入关键临界区

目标分片第8阶段进入 kEnteredCritSec 状态后，源分片进入S(T6)阶段，该阶段主要作用如下:

● 进入关键临界区提交阶段

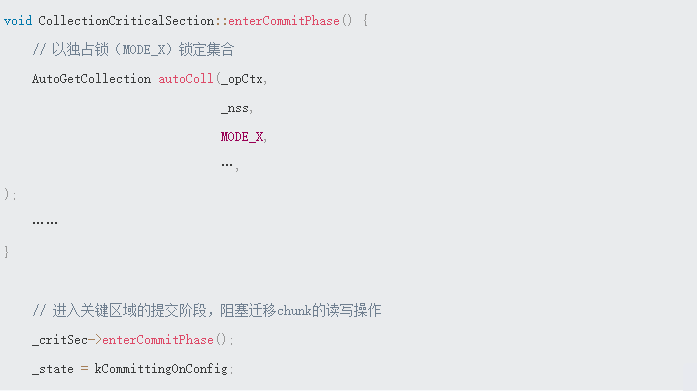

源分片将集合临界区域从只阻塞chunk数据写操作升级为阻塞 chunk 读写操作，进入迁移的最终提交阶段。核心代码如下:

● 修改 config server 的 chunk 元数据

Chunk 已经从源分片迁移到目标分片了，修改 config.chunks 表中对应已迁移 chunk 元数据属于目标分片。

● 通知目标分片释放临界区

修改 chunk 元数据完成后，源分片发送 _recvChunkReleaseCritSec 请求给目标分片。目标分片处理该请求的线程通过下面代码通知D(T8)阶段阻塞的 migrateThread 线程释放临界区:

目标分片 migrateThread 线程退出临界区后，会从 config server 获取最新的 chunk 元数据。至此，目标分片正式接管新 chunk，写入该 chunk 的数据将由新分片接收。

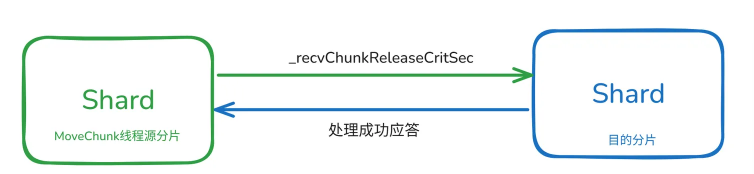

migrateThread 线程退出临界区后，处理 _recvChunkReleaseCritSec 请求的线程返回成功应答给源分片，如下:

● 源分片退出临界区

源分片收到目标分片退出临界区完成的应答后，源分片退出临界区，核心代码如下:

调用 reset() 方法会清理关键临界区状态，从而解除对迁移集合的读写操作阻塞。此外，清除临界区状态后，同时向 config.changelog 表中记录一条“moveChunk.commit”日志。

2.15 总结

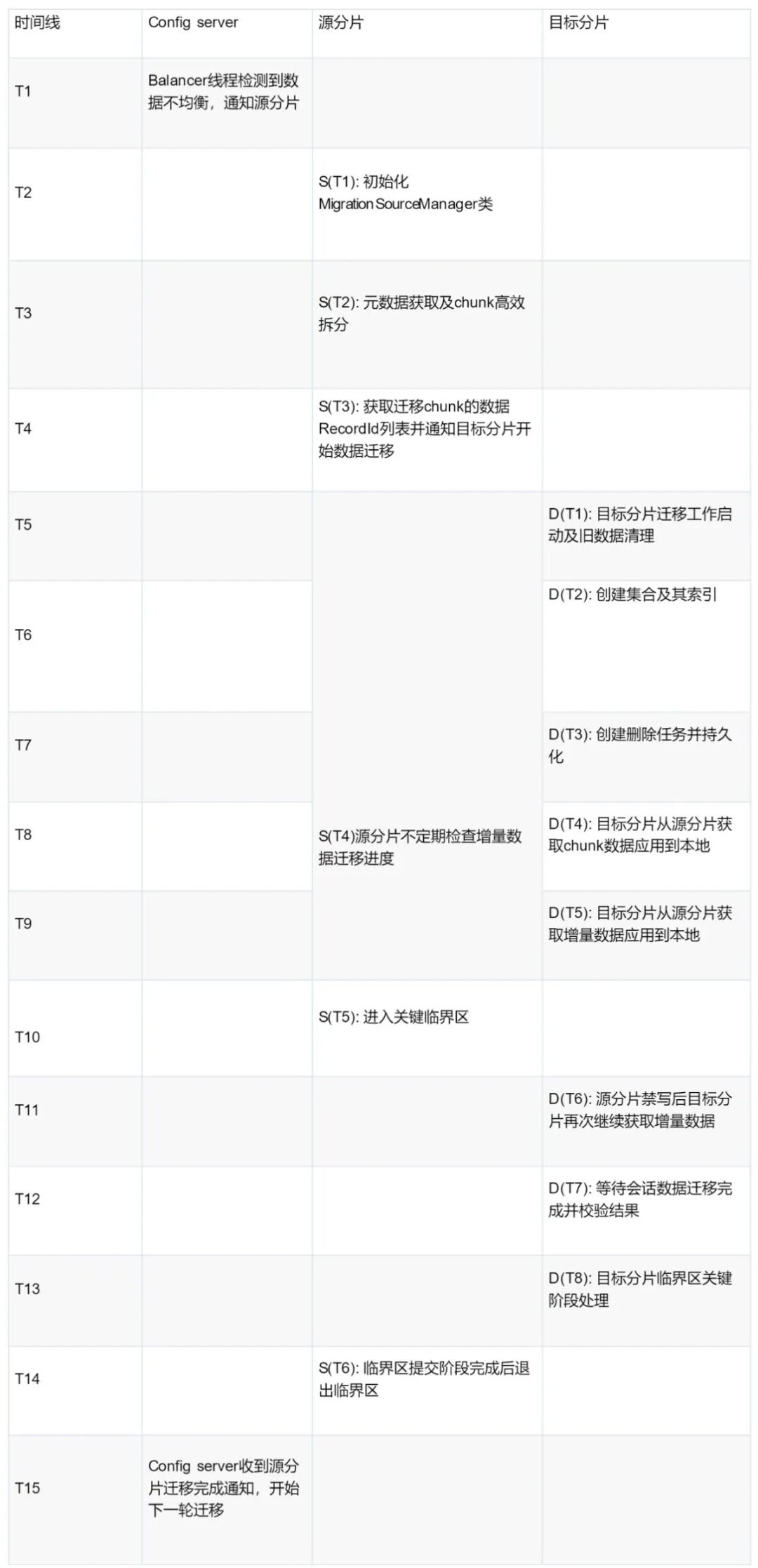

Chunk 数据迁移过程按照时间线总结如下:

迁移异常处理及诊断统计

3.1 脏数据清理

如果迁移异常，例如迁移一部分数据写入目标分片后，因为某种原因迁移失败，就需要对目标分片的脏数据做清理操作。此外，如果 chunk 数据迁移成功，源分片需要清理该 chunk 的数据，这部分数据也是脏数据。

鉴于篇幅，本文不再做脏数据清理相关分析，脏数据清理原理以后单独分享。

3.2 迁移诊断统计

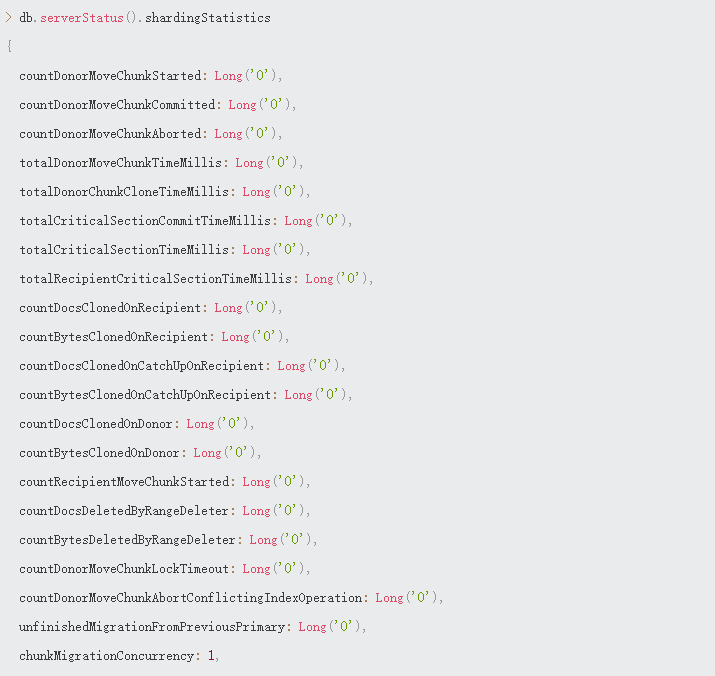

MongoDB 会对迁移过程中重要环节进行统计，可通过 db.serverStatus().shardingStatistics

命令查看:

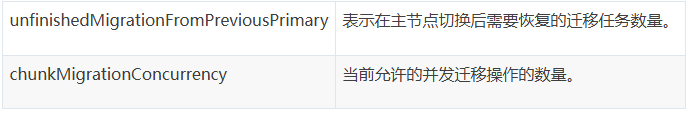

各统计的含义总结如下:

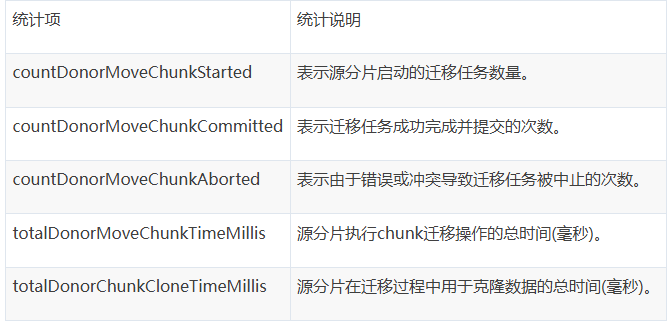

● 源分片迁移相关统计

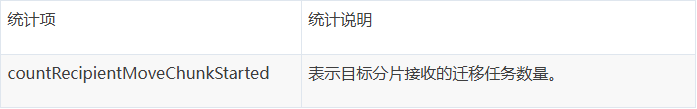

● 目标分片迁移统计

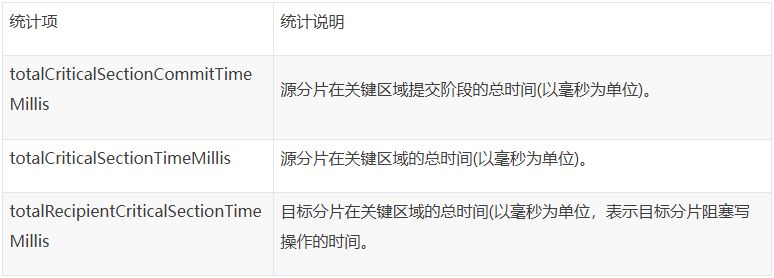

● 关键临界区域相关统计

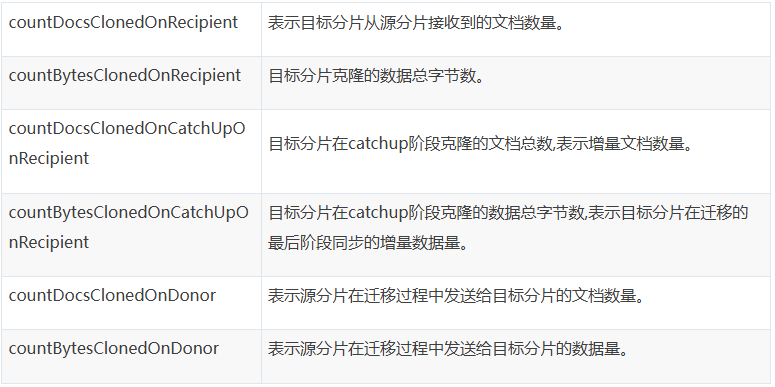

● 数据克隆相关统计

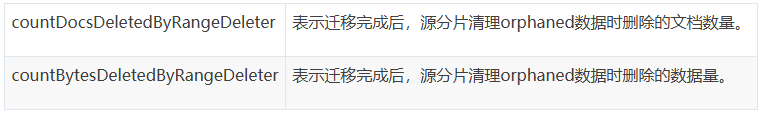

● 范围删除相关统计

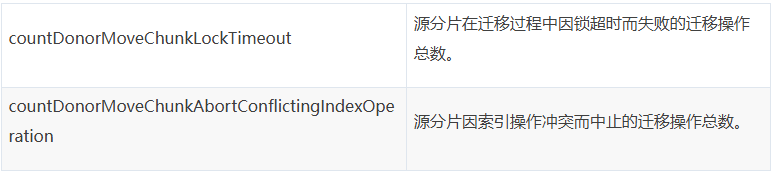

● 迁移失败相关统计

● 其他统计

性能调优

为了适应不同场景，balance 过程支持配置参数在线调整，调优总结如下:

● chunkMigrationConcurrency

该参数主要负责单个表迁移的并发度调整，默认为1。如果迁移过程中源分片和目标分片负载都不高，可以适当的调大该值；如果迁移过程中，系统负载高，不建议调大该值。该配置 5.0.15, 6.0.5 及其以上版本支持调整。

说明: 由于调大该值会增加系统负载，并且可能增加孤儿文档的产生，因此从 8.0.5, 7.0.23 开始的版本不再支持调整该参数。

● chunkMigrationFetcherMaxBufferedSizeBytesPerThread

每个迁移线程缓冲文档的最大字节数，0表示无限制，默认值4 BSONObjMaxInternalSize (约等于464M)，具体作用请参考前面D(T4)。不建议修改该值。

● migrateCloneInsertionBatchSize

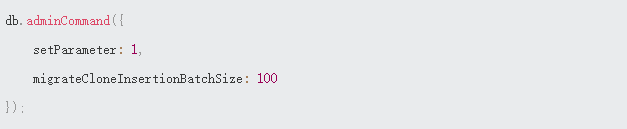

克隆阶段目标分片每批插入的最大文档数，该配置默认值0，也就是不限制一批写入的文档数。如果目标分片压力很大影响业务，建议适当调整该值，例如调整为100，一次批量写入100条数据。

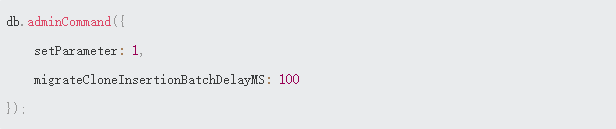

● migrateCloneInsertionBatchDelayMS

克隆阶段目标分片批次插入之间的等待时间，也就是每写一批数据后都延迟一段时间，这样就可以减少目标分片负载。该配置默认值为0，也就是不 sleep 延迟。如果目标分片因为数据迁移压力很大，可以调大该值减少对业务的影响。

● migrationLockAcquisitionMaxWaitMS

迁移操作获取集合锁的最大等待时间，默认值500ms，不建议修改该值。

● maxCatchUpPercentageBeforeBlockingWrites

进入关键临界区时的判断条件，也就是允许未传输的增量数据占 chunk 最大值的百分比，默认值10%，也就是当未传输的增量数据大约为12.8M( chunk 默认128M * 10%)时，可以参考S(T4)章节获取更多细节。

如果存在热点 chunk ，例如迁移该 chunk 过程中业务持续在修改该 chunk ，这时候可能迁移速度没有业务写入速度快，这时候可能增量数据长时间超过12.8M,这种场景可以适当调大该值。

● rangeDeleterBatchSize

清理数据时每批删除的最大文档数，默认值 INT_MAX ，也就是不限制。如果发现有大量删除操作引起负载高或者影响业务，建议调小该值，例如100。

● rangeDeleterBatchDelayMS

一批数据删除后，是否做 sleep ，默认值20ms。如果系统负载很低，建议调小该值，如果系统负载高，建议调大该值。

● rangeDeleterHighPriority

是否优先执行范围删除操作（高于用户操作），默认值 false ，不建议修改该值。

● orphanCleanupDelaySecs

延迟多久后开始正式删除数据，默认值900秒。不建议修改该值。

● receiveChunkWaitForRangeDeleterTimeoutMS

该参数控制目标分片在接收新的 chunk 迁移请求时，等待与迁移范围重叠的范围删除任务完成的最大时间。默认值10000ms，如果重叠范围太多可以适当调大该值。

● persistedChunkCacheUpdateMaxBatchSize

控制分片本地持久化 chunk 缓存更新时的批处理大小，即每次更新操作最多处理的 chunk 元数据记录数，默认值1000，不建议修改该值。

不同内核版本性能及功能总结

由于 MongoDB 内核 6.0～8.0 代码 balance 整体原理差异不大，鉴于篇幅，这里重点总结高版本相比 5.0 及以下版本的几个核心差异：

● 性能相关

实测 5.0 和 8.0 的整体迁移速度，8.0 性能相比 5.0 好大约 30% - 45%。性能提升原理总结如下:

1. 6.0开始的版本 chunksize 大小由默认64M增加到128M, 网络IO处理开销更小，整体网络传输效率、读写吞吐更高。

2. Chunk 路由总量更少，路由查询处理效率更高，网络交互更少。

3. 高版本批量写性能的提升进一步提升迁移速度。

4. 相比低版本 split 由用户线程实现，6.0.3 高版本 split 由源分片 MoveChun 后台线程完成，因此 split 对业务无影响，参考S(T2)章节。

● Chunk 和 split 差异

5.0及以下版本，当 chunk 大小达到 chunksize 配置大小后会触发 split 。6.0.3 开始的高版本 split 在做 balance 的过程中由源分片“moveChunk”后台线程进行拆分，具体请参考S(T2)章节，因此高版本一个 chunk 可以很大，甚至到T级别。

基于上面的原因，6.0.3 开始版本不能再通过每个分片的 chunk 数量来判断数据是否均衡，而是通过 db.xxxx.getShardDistribution() 命令获取每个分片的实际数据量来判断数据是否均衡。

● Chunksize 默认大小调整

6.0开始版本 chunksize 大小默认由64M调整到128M。

● 新功能相关

从MongoDB 7.0 开始，新增 automerge、更详细的诊断统计、 Defragmentation 碎片整理等功能。

附录

完整文章见下链接：

https://doc.weixin.qq.com/doc/w3_ARYA9wYhADkCNsc4kMXrESMWGvE38?scode=AJEAIQdfAAoKgZv5DTARYA9wYhADk

TencentDB
