用Isaac Lab导入厨房场景模拟SO101手臂拿橘子

如果您已经完成前面的《用Isaac Lab玩转 LeRobot 机械手臂训练》项目，在IsaacLab里面透过键盘去模拟 SO101机械手臂6个关节的操作，那么本项目将带您进一步透过 SO101实体的leader手臂，在IsaacLab里面操控模拟器的follower手臂拿取橘子的实验（如下图），并且录制数据以及结合进行训练与推理，可以作为 Isaac 模拟环境与 SO101 手臂的一个结合演示。

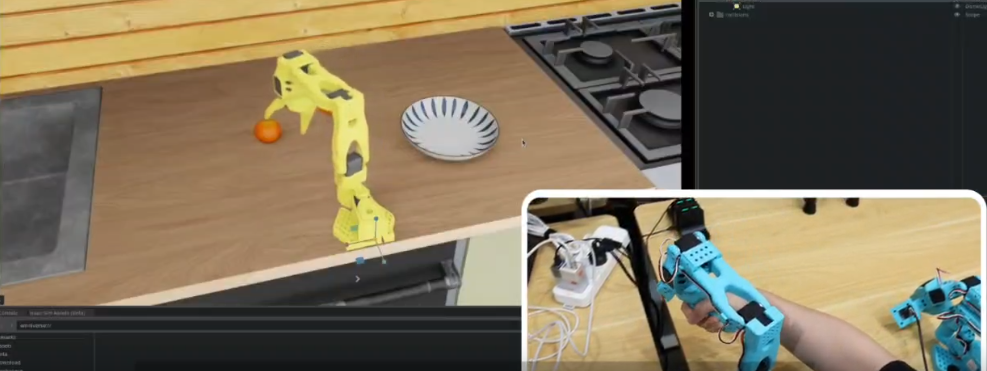

Isaac Lab 结合 SO101 leader 手臂操作厨房场景的 follower模拟手臂拿橘子

本项目是复现 https://github.com/LightwheelAI/leisaac 提供的开源仓内容，这里假设您已经安装好 IsaacSim 与 IsaacLab 的对应版本，如果还没安装这两个模拟器的话，请参考《用Isaac Lab玩转 LeRobot 机械手臂训练》项目，里面有完整的操作教程，这里不重复赘述。

以下是本文操作的系统配置与环境，提供大家参考：

• 操作系统：Ubuntu 24.04 Desktop
• CPU/内存：12th Gen Intel® Core™ i5-12500TE × 12 w/ 64GB 内存
• GPU/显存：NVIDIA GeForce RTX 4060 Ti w/ 16GB 显存
• 驱动版本：570.195.03
• CUDA版本：12.8
• Isaac模拟器： NVIDIA Isaac Sim 5.0 （不需要 Assets ）+ Isaac Lab 2.2.0
• Python 版本：使用 conda 创建 3.11.13
• LeRobot 手臂：SO-101

准备事项：

• 组装并调试好 SO101 套件的 leader 手臂：参考 原厂安装手册（点击进入）里，至少完成 1. Find the USB ports associated with each arm 与 2. Set the motors ids and baudrates 两个步骤，才能确保设备可以正常运行。
• 安装好软件环境，通常会以 IsaacSim 的版本为主，其他部分配合所需的版本，推荐如下：

本实验采用 IsaacSim 5.0.0 的组合，用 conda 创建 python 的虚拟环境。

• 下载 LeIsaac 项目代码并执行安装：

git clone https://github.com/LightwheelAI/leisaac.git
cd leisaac
pip install -e source/leisaac

• 下载SO-101 follower 的 USD 文件与所需要的场景文件：

# 下载 so101 follower 的 usd 文件
wget https://github.com/LightwheelAI/leisaac/releases/download/v0.1.0/so101_follower.usd -O assets/robots/so101_follower.usd
# 下载 kitchen 场景文件
wget https://github.com/LightwheelAI/leisaac/releases/download/v0.1.0/kitchen_with_orange.zip
unzip kitchen_with_orange.zip -d assets/scenes/

确认场景文件在 assets 目录下的结构是否如下图：

<assets>
├── robots/
│   └── so101_follower.usd
└── scenes/
    └── kitchen_with_orange/
        ├── scene.usd
        ├── assets
        └── objects/
            ├── Orange001
            ├── Orange002
            ├── Orange003
            └── Plate

采集数据：

• 执行 teleoperate 控制：

# 确保端口可读写
sudo chmod 666 /dev/ttyACM0  $$ sudo usermod -aG dialout $USER
# 执行数据采集
python scripts/environments/teleoperation/teleop_se3_agent.py \
    --task=LeIsaac-SO101-PickOrange-v0 \
    --teleop_device=so101leader \
    --port=/dev/ttyACM0 \
    --num_envs=1 \
    --device=cuda \
    --enable_cameras \
    --record \
    --dataset_file=./datasets/dataset.hdf5

下面简单说明一下这些参数的用法，加粗的部分表示重要的参数：

• --task：指定要运行的任务环境名称，这里有固定的对应名称，列如本项目必须使用"LeIsaac-SO101-PickOrange-v0"
• --seed：指定环境的随机种子，例如 42。
• --teleop_device：指定遥操作设备类型，例如 so101leader（单臂）、bi-so101leader（双臂）、keyboard（键盘）。
• --port：指定遥操作设备的端口，例如 /dev/ttyACM0。这要与调试 SO101 硬件点 leader 手臂端口相对应
• --left_arm_port：指定左臂的端口，例如 /dev/ttyACM0。仅在 teleop_device 为 bi-so101leader 时使用。
• --right_arm_port：指定右臂的端口，例如 /dev/ttyACM1。仅在 teleop_device 为 bi-so101leader 时使用。
• --num_envs：设置并行仿真环境的数量，遥操作时通常设为 1。
• --device：指定计算设备，如果要在 NVIDIA GPU 上进行计算，就必须指定为 cuda。
• --enable_cameras：启用相机传感器，以便在遥操作期间采集视觉数据。
• --record：启用数据记录；将遥操作数据保存为 HDF5 文件。
• --dataset_file：记录数据集的保存路径，例如 ./datasets/record_data.hdf5。
• --resume：从现有数据集文件恢复数据记录。
• --task_type：指定任务类型。如果数据集是使用键盘记录的，应设置为keyboard，否则无需设置，保持默认值 None。
• --quality：是否启用高质量渲染模式。

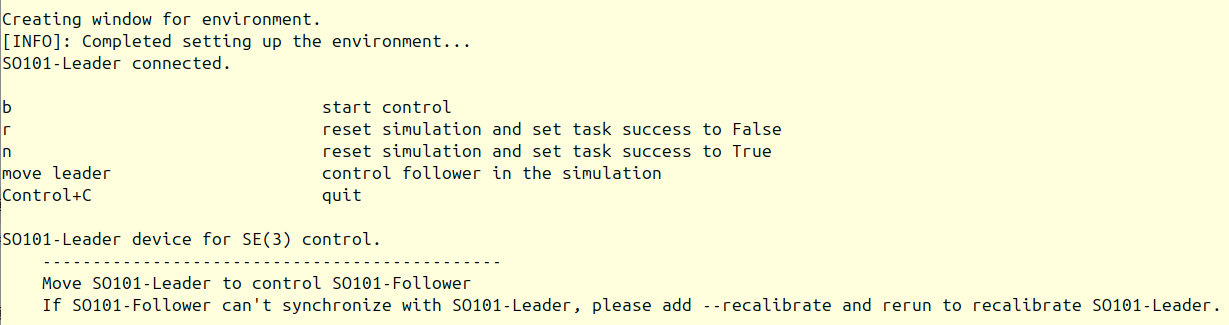

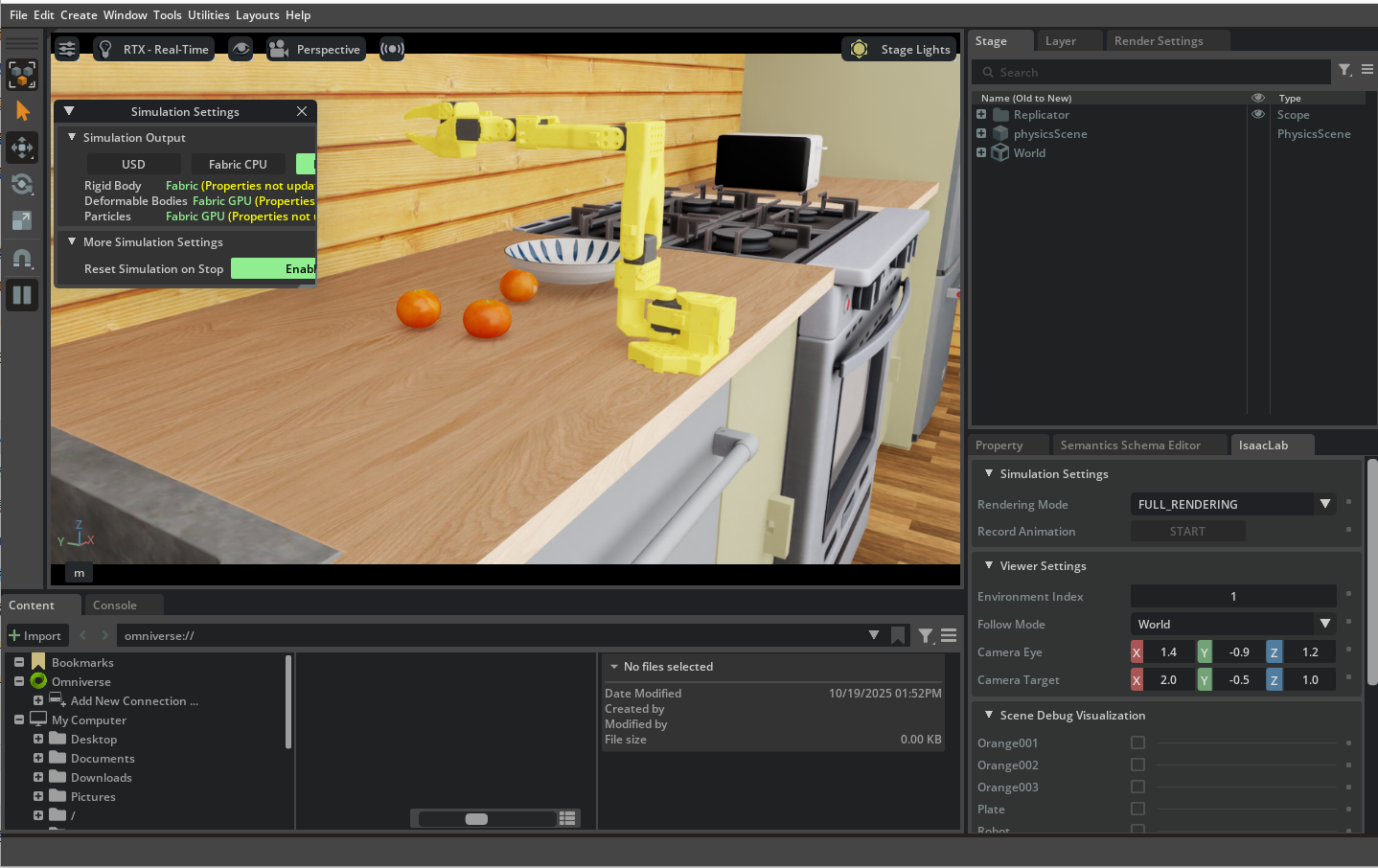

如果一切正常，应该就会看到以下画面出现：

下面提供参考的执行指令：

• 按 'b' 就会看到模拟器的手臂与实体 SO101 leader手臂开始同步，然后就可以进行数据采集任务里。
• 如果觉得不顺畅的话，可以按 'r' 放弃前面所录的内容并且重新来过
• 如果觉得录制的不错，可以按 'n' 进行保存，并且重新来过（开始录下一回合），一般建议至少录制 3 回合。
• 所有数据都会存放在 ‘--dataset_file’ 所指定的数据文件内
• 完成录制后，可以用 Ctrl-C 组合键退出

至于后面的动态操作，请参考我们在哔哩哔哩《NVIDIA lsaacLab远程操控SO-101机械手臂实战》网课“第7分40秒”开始的内容，会更加直接。

回放数据：

在执行训练之间，如果要检查所采集的数据是否良好，可以执行以下指令查看一下：

python scripts/environments/teleoperation/replay.py \
    --task=LeIsaac-SO101-PickOrange-v0 \
    --num_envs=1 \
    --device=cuda \
    --enable_cameras \
    --replay_mode=action \
    --dataset_file=./datasets/dataset.hdf5 \
    --select_episodes 1 2

注意事项：

• 这里 ‘--dataset_file’ 的文件指向已经录制好的数据文件
• 最后 ‘--select_episodes’ 后面的数字是想要回看的回合数

转换数据格式：

由于这是在 IsaacLab 里采集的数据，后面如果要部署到 LeRobot 环境的话，就需要先进行格式的转换。这个开源项目提供一个 isaaclab2lerobot.py 脚本来执行格式转换，位置在 leisaac/scripts/convert 下面，

python scripts/convert/isaaclab2lerobot.py

不过这边有三个重点需要注意：

• 需要有 lerobot 环境：

由于 lerobot 需要 python 3.10 环境，我们使用的 IsaacSim 5.0.0 是在 python 3.11 环境，在这里没法安装 lerobot 环境，因此需要另外开启一个 Terminal 再创建一个新的 python 3.10 虚拟环境，然后按照《Lerobot Installation》的步骤去安装Lerobot SO-101操作环境。

• 需要修改代码里文件名：

在 isaaclab2lerobot.py 第264行hdf5_files = [os.path.join(hdf5_root, 'dataset.hdf5')] 的文件名需要根据录制的文件进行修改。

然后在 lerobot 环境中切换目录到 leisaac 目录下，执行上面的指令。

• 错误修正：

数据转换后的存放位置置在 “${HF_LEROBOT_HOME}" 目录下的 "EverNorif/so101_test_orange_pick" ，如果没有设置HF_LEROBOT_HOME 变量，那就要到 " ${HOME}/.cache/huggingface/lerobot/" 目录下去寻找。

执行过程中，如果出现 “FileExistsError: [Errno 17] File exists: 'xxxxxxx/EverNorif/so101_test_orange_pick' ”错误时，就是将 so101_test_orange_pick 目录删掉或更名，然后再重新执行指令。

转换过程请参考《NVIDIA lsaacLab远程操控SO-101机械手臂实战》网课“第18分30秒”开始的内容。

在 Lerobot 查看转换数据的数据

现在可以用 lerobot 所提供的脚本，来查看这些数据的状态。请执行以下指令：

python -m lerobot.scripts.visualize_dataset \
    --repo-id EverNorif/so101_test_orange_pick \
    --episode-index 0

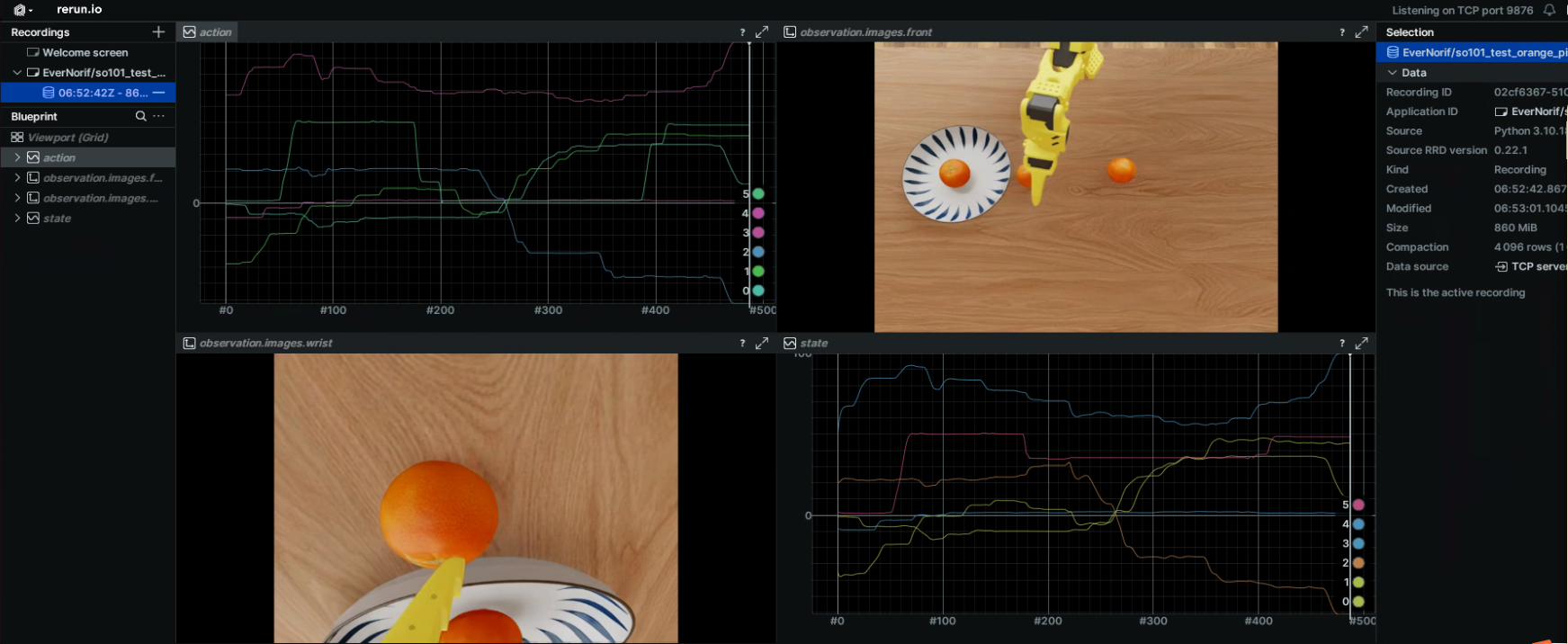

就能看到如下图的输出结果：

结语：

本项目的线上教学视频请参考《NVIDIA lsaacLab远程操控SO-101机械手臂实战》，重点在于让大家体验 IsaacSim、IsaacLab 模拟 Lerobot SO-101 手臂的过程，至于里面所使用的厨房场景、橘子、SO101手臂等物件是比较复杂的环节，这部分需要开发人员花时间去学习 OpenUSD 相关知识，才能更进一步提升对整体应用的技术，这是下一步不能省略的过程。
