一、前言

架构分为三种：

企业架构
业务架构
应用架构

每一层架构都在flow上一层架构，为上一层架构提供支持，并为下一层的架构提供指导。

举个例子，应用架构的服务拆分，一定flow业务架构。由业务架构的职责领域，划分子域（常说的二级域等），从而进行服务拆分。

另外，越接近底层，则越具有通用性，也越常见，掌握的难度也越低。毕竟通用，就意味着很容易进行知识传播。

我们日常见到的技术公众号，推送的内容大部分都是应用架构的东东。因为这些东东才是多数人需要掌握的，并且也是具有普适意义的。

而在应用架构中，质量治理还是非常重要的一块儿。无论是日常工作，还是面试，亦或者是同行沟通，应用架构的质量治理都是常客。举个例子，日常开发中，我们经常需要评估程序的性能，并为性能优化做出努力。面试中，性能优化是常客，系统可用性也是常常被提及。同行沟通，往往都是在一起diss接手项目的性能多么糟糕，扩展性是多么差。囧

原本想好好打磨打磨，但是由于最近组织关系调整，暂时无心整理这个。所以，先放出来啦。对部分细节感兴趣的小伙伴，可以私聊或者艾特我。

二、属性

系统质量属性，代表着架构的核心维度，各个维度的取舍体现了架构师的tradeoff能力。

系统质量属性有很多，划分&组织方式也有很多（如运行时&编译时），这里只是谈一谈日常较为常见的内容。

1.性能

a.刻画方式

交易业务：QPS、TPS、RT、出错率
流业务：吞吐量、处理窗口、滞后时间
系统：CPU、内存、存储、网络

b.解决方案

思想：
- 简化：
  - 业务：精简流程
  - 架构：减少不必要的服务调用与依赖、减少不必要的架构层次抽象
  - 编码：减少代码块内容，如循环体、try块等
  - 数据：减少不必要的数据处理、传输、存储。如数据清洗
- 时空转换：缓存、索引、副本、bitMap等
- Map_Reduce：dts的合理拆分（这涉及dts的整体设计优化，后详）、本地fork-join框架
- 并行：分布式、多线程
- 调优：Mysql调优、HashMap调优（初始容器大小）、Nginx调优等
架构级：
- 缓存为王（《缓存架构》。Mysql的cache&buffer等。可以借鉴缓存中间件-缓存架构的实现（上）与缓存中间件-缓存架构的实现（下））
- 异步为帅（如异步编程&MQ。削峰填谷，局部异步并发有效降低RT（校验场景下，带来少许额外请求量））
- 分布式为将（X轴扩展：提升吞吐量&QPS等；Y轴扩展：出错率降低；Z轴扩展：RT降低，TPS/QPS提升）
- 妥协方案（出于成本考量，可以通过限流（排队）、降级、熔断，在性能不可提升下，保证系统可用）
编码级：
- 数据结构：如跳表、COW
- 算法：如折半查找
- 池化：如线程池、连接池
- 局部化：如多线程的一种优化（ThreadLocal）
- 批量：如批量请求合并

c.流程

容量规划（负载测试&压力测试）-> 确定水位

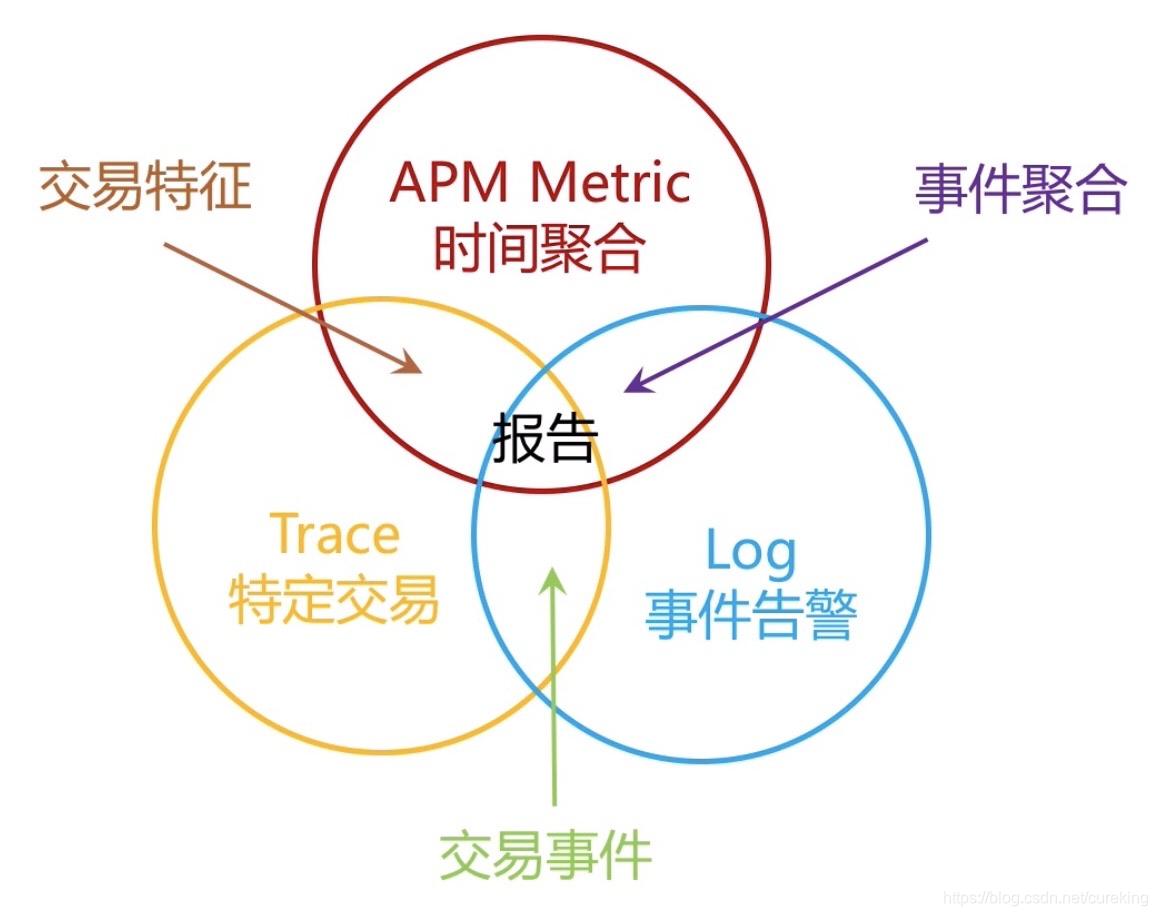

APM监控
弹性扩缩容

优化注意：首先得确定性能瓶颈在哪里

但仍然需要思考，这些方法的定位。需要涵盖服务端问题排查与系统优化涉及的性能优化手段

高性能编码，可以借鉴：高性能编程论述

2.可用性

a.刻画方式

IBM：MTBF、MTTR、HA
SAP：ATP
串联架构&并联架构的可用性评估

b.解决方案

本地高可用：服务器、磁盘、适配器卡、网络等
业务逻辑保护：操作系统、数据库、应用、服务、
容灾多活：HA方案失效、主站点（基础架构）失效、自然灾害
本地高可用：

- 集群架构（CA）：应用集群、中间件集群、数据集群（包括RAID）
- 分布式架构（AP）：分布式应用、分布式中间件、分布式数据库。引申出一致性（Base理论）、脑裂（Lease机制->合理的time设置）等问题业务逻辑保护：

- 预防：数据备份（热冷备份、全增量备份）、严谨的应用与架构设计、N与N-1版本共存、变更审核
- 发现：监控工具、自动化脚本、应用与系统的正常行为描述、应用与系统的异常行为侦测（告警）
- 修复：应用与系统回滚、一键恢复（回复初始状态）、自动恢复、快速数据恢复异地容灾：

- 容灾级别：应用、数据、SAN网络、存储
- DRP规划：流程、演练、BCP
- 容灾方案：成本随数据中心的数量增加而降低。企业Set单元化

逻辑保护技术：备份、快照、CDP连续数据保护、事件溯源（架构）

架构设计方案：限流、降级、熔断、超时&重试、限制（限流、超时等）&隔离（线程池隔离、信号量隔离）

c.流程

SRE文化（谷歌）：SLI、SLO、SLA、错误预算
混沌工程：Chaos Monkey、故障注入测试、故障演练等

PS：

美团CAT应用监控：

3.可伸缩性

a.刻画方式

可伸缩性的刻画在与伸缩速率（多久达到目标伸缩数）、伸缩成本（ROI曲线）、伸缩限制（伸缩上限）三个方面。

b.解决方案

无状态应用伸缩：无脑复制（注意路由，避免热点（一致性哈希空间）等问题）
有状态应用伸缩：
- 共享磁盘模式：向无状态应用转移（将应用的状态，剥离到对应数据存储）
  - 结构化数据->共享数据库
  - 非结构数据->共享缓存（Redis）、对象存储（OSS）、搜索引擎（ES）等
  - 减少文件系统依赖（如CDN直接对接对象存储）
- Share Nothing模式：
  - CAP-优化可用性和分区性，弱化一致性：如Kafka的消费级别调整
  - 集群管理-优化选举、仲裁、阶段提交、副本、分片管理：脑裂问题（Lease机制）
  - 资源预配置（预热）：缓存预热

PS：

由于存储本身自带状态，所以伸缩性较弱。如分布式数据库，往往都需要有计划的，进行扩缩容（扩缩容、切换计划、精卫同步等）。

但由于Redis有一致性哈希空间的分片方案，所以Redis是具备伸缩性的。不过，需要进行合理的槽点分配（避免请求不均->热点。注意，槽点变动带来的事件风暴，控制风暴大小（保留安全量，确定IO阈值等））

PS：

伸缩前：容量计算&规划、动态感知->扩缩容（参照K8s）
伸缩中：路由规则。合理&有效的路由规则
伸缩后：各个节点负载的检测。尤其是热点数据问题

PS：

扩展!=伸缩。伸缩是运行时质量属性

c.流程（思路）

场景：秒杀&抢购->热点业务、热点数据

思路：微服务伸缩->网络引流、系统资源、基础设施

4.安全性

a.架构

物理安全：
- 访问控制
- 入侵检测
- 人员安全
数据安全
- 访问权限：
  - 责任分层
  - 最小特权
- 数据较密：
  - 对称加密
  - 非对称加密：无需反向解析（如密码）（哈希->彩虹表->加盐）
  - 数字签名：通过哈希获取
- 数据保护：
  - 数据逻辑保护（Mysql部分有所涉及）
  - 数据高可用
通信安全
- 网络攻击：
  - DDoS拒绝服务攻击：验证所占用资源（SYN Flood -> SYN Cookie回发）、提前阻止（Nginx的OpenResty，进行解析，配合威胁库，进行阻拦）、WAF
  - HTTP劫持：（运营商劫持。加料）（工信部投诉、转HTTPS）
  - DNS劫持：
  - 重放攻击：随机数、时间戳、通信流水号、一次性口令机制（修改密码）
  - ARP地址解析欺骗（类比DNS劫持）：
- 网络防御：
  - WAF应用防火墙
  - IDS/IPS入侵检测和防御
  - VPN/IPSEC安全通道加密（集团）
  - PGP邮件加密
  - TLS HTTP隧道加密
身份安全
- Authentication认证
  - 目录管理
  - 用户认证
- Authorization授权
  - RBAC（基于角色的访问控制。还有其他访问控制方式，《系统架构设计师》有提及）
  - OAuth第三方认证
- Audit审计
  - 审计管理控制
  - 审计技术控制
软件安全
- 操作系统安全：
  - 病毒
  - 蠕虫
  - 特洛伊木马
  - 零日攻击（即黑客的0day攻击）
  - 补丁（参考之前腾讯玄武工作室发现的fastJson漏、或者乌云网的一些case）
- 数据库安全：
  - SQL注入
  - 推理攻击（对在线教育网站用户的手机号猜测，应该算是推理攻击的一种）
- Web应用安全： - XSS跨站点脚本攻击：严格区分用书提交的数据&网页代码（编码&过滤） - 重放攻击：随机数、时间戳、通信流水号、一次性口令机制（修改密码） PS：有关安全这部分，可以参考《系统架构设计师》安全部分（有涉及多个安全协议）。还可以参考之前黑客相关的资料

b.解决方案：

SQL注入预防：
XSS跨站点攻击防治：
加密：
签名：
WAF应用防火墙：
RBAC访问控制
PKI基础架构
.etc

c.流程：

安全基本原则CIA：

机密性Confidentiality
完整性Integrity
可用性Availability

安全评估方法：

安全测试：
- SAST静态测试：静态源码扫描
- IAST交互式测试：在业务流量中把参数替换成攻击向量，然后发送给被测服务器，通过服务器的回报对测试结果进行判断
- 安全扫描：对系统/应用进行安全漏洞（已有）扫描
威胁模型：
- 攻击树分析：用树型结构来表示系统面临的攻击，其中根节点代表被攻击的目标，叶节点表示达成攻击目标的方法。
- DREAD风险评估：漏洞等级评估，稳定性较差
渗透模型：
- 红蓝对抗：
- 白帽黑帽：

PS：

安全框架：

ITIL：
自适应安全
网络韧性：
.etc

网络韧性，在数学的简单定义是，要使一个网络分崩离析、丧失原有功能，需要被除掉的节点数占节点总数的比例。

PS：

AiR-ViBeR: Exfiltrating Data from Air-Gapped Computers via Covert Surface ViBrAtIoNs

Mordechai Guri教授提出了许多诸如此类的物理安全漏洞问题。

ATT&CK向安全白银时代进军：统一语言，重装上阵【open-ata】

自身对黑客行为的了解：渗透-提权-后门...

ATT&CK

5.可扩展性

方法论：

架构扩展立方体：X轴：水平复制（无脑复制；可用性）；Y轴：功能拆分（分割责任、功能、数据；隔离；与领域划分相关）；Z轴：特征分割（对业务透明；提供诸如优先级、就近等服务）

应用：
- X轴：水平复制（无状态应用、状态剥离（如Session）；涉及性能规划、弹性扩缩容等）；
- Y轴：服务拆分（参考微服务拆分。个人理解DDD+业务主链路；资源迭代分配；服务隔离）
- Z轴：客户分割（地域等；加速查询等）
数据：
- X轴：水平复制（SQL CDC：Change Data Capture，如canal、精卫等）；
- Y轴：库表拆分（这里的表拆分，不是同一功能的逻辑表拆分为多个物理表，具体拆分可以参考微服务拆分）；
- Z轴：分库分表（同一个逻辑库表，拆分出多个物理库表。往往路由规则采用某字段进行哈希）架构扩展立方体的不同维度，往往是共存的，即套娃

组织扩展性：沟通链路计算、六个披萨理论、

个人理解，组织扩展性提高了沟通效率，进而提高了内聚主题（团队目标等）下，团队思考的有效连接，从而迸发出许多创意。可能这也是spotify为什么会成功。

流程扩展性：CMMI软件成熟度模型

个人理解，CMMI软件成熟度模型，实质一种精细化的过程。这也是我们业务的发展过程。

初始-拍脑袋
管理-方法论
定性-流程化、制度化
定量-SMART原则
自动-信息同步&自我优化

百度百科： CMMI共有5个级别，代表软件团队能力成熟度的5个等级，数字越大，成熟度越高，高成熟度等级表示有比较强的软件综合开发能力。 CMMI一级，执行级。在执行级水平上，软件组织对项目的目标与要做的努力很清晰，项目的目标可以实现。但是由于任务的完成带有很大的偶然性，软件组织无法保证在实施同类项目时仍然能够完成任务。项目实施能否成功主要取决于实施人员。 CMMI二级，管理级。在管理级水平上，所有第一级的要求都已经达到，另外，软件组织在项目实施上能够遵守既定的计划与流程，有资源准备，权责到人，对项目相关的实施人员进行了相应的培训，对整个流程进行监测与控制，并联合上级单位对项目与流程进行审查。二级水平的软件组织对项目有一系列管理程序，避免了软件组织完成任务的随机性，保证了软件组织实施项目的成功率。 CMMl三级，明确级。在明确级水平上，所有第二级的要求都已经达到，另外，软件组织能够根据自身的特殊情况及自己的标准流程，将这套管理体系与流程予以制度化。这样，软件组织不仅能够在同类项目上成功，也可以在其他项目上成功。科学管理成为软件组织的一种文化，成为软件组织的财富。 CMMI四级，量化级。在量化管理级水平上，所有第三级的要求都已经达到，另外，软件组织的项目管理实现了数字化。通过数字化技术来实现流程的稳定性，实现管理的精度，降低项目实施在质量上的波动。 CMMI五级，优化级。在优化级水平上，所有第四级的要求都已经达到，另外，软件组织能够充分利用信息资料，对软件组织在项目实施的过程中可能出现的次品予以预防。能够主动地改善流程，运用新技术，实现流程的优化。

解决方案：

架构扩展立方体：

X轴（水平复制）：
- 应用：无状态、容器化、Serverless
- 数据：多副本、读写分离、冷热隔离。SQL CDC技术
Y轴（功能拆分）：
- 应用：
  - 设计：服务拆分、界限上下文交互（DDD、主链路设计）
  - 运行：服务发现、服务治理、负载均衡、服务追踪（参考Spring Cloud服务治理等）
- 数据：
Z轴（特征分割）：
- 应用：负载均衡
  - 客户端Ribbon
  - 服务端Nginx
  - K8s Service
  - ESB：企业服务总线
  - API Gateway
- 数据：
  - 分布式多片架构（CA）
  - 分库分表：客户端（sharding-jdbc）、中间Proxy（Mycat、TDDL）、数据库（Spanner）
