VLSI 2025 Alphawave短课：AI/HPC背后的连接技术革命

该报告是2025年VLSI会议上Alphawave关于加速AI的连接技术的短课内容，作者为Tony Chan Carsone。该报告指出AI领域呈现数据量与模型参数的爆发式增长，但算力增长远超内存与互连带宽，存在连接瓶颈。为突破瓶颈，AI数据中心采用分层网络架构：前端网络基于以太网，后端网络通过“Scale Up（纵向扩展）”和“Scale Out（横向扩展）”实现集群扩展。其中，机架内连接依赖铜缆及NVLink、PCIe等专用链路；机架间及更远距离（达10公里）则依赖光学技术，如以太网、Infiniband，且随着数据率提升，光学技术正逐步渗透到机架内甚至芯片级。 芯粒架构（Chiplet）成为关键解决方案：相比单片方案（受尺寸限制、良率低、成本高），芯粒架构通过异构集成（如先进逻辑节点与I/O优化节点结合），降低设计时间、风险及成本，支持灵活组合功能。3D芯粒架构进一步整合计算、内存（HBM）与光引擎，通过D2D（芯粒间）接口提升集成度。 高速I/O设计面临多重挑战：包括模拟前端的寄生电容、带宽限制，时钟抖动，以及芯粒实现中电感耦合、电磁仿真复杂度等问题。同时，光学收发器技术持续演进，从传统模块到集成DSP与硅光子技术的光引擎，共封装光学（CPO）虽能降低功耗、延迟，但存在散热集中、维护复杂等问题。 标准体系同步发展：以太网标准（如802.3系列）从40G演进至1.6T，PCIe从1.0升级至7.0，但其3年左右的开发周期需匹配AI硬件12个月的更新节奏。此外，铜互连通过共封装铜（CPC）连接器缓解阻抗不连续问题，400G以上电信号（如PAM-4/6）的可行性依赖FEC与均衡技术优化。 最终，报告强调，面对AI对低延迟、高吞吐量、大规模扩展的需求，需通过电气与光学技术融合、芯粒架构创新、标准协同及跨领域研发合作，推动连接技术突破。

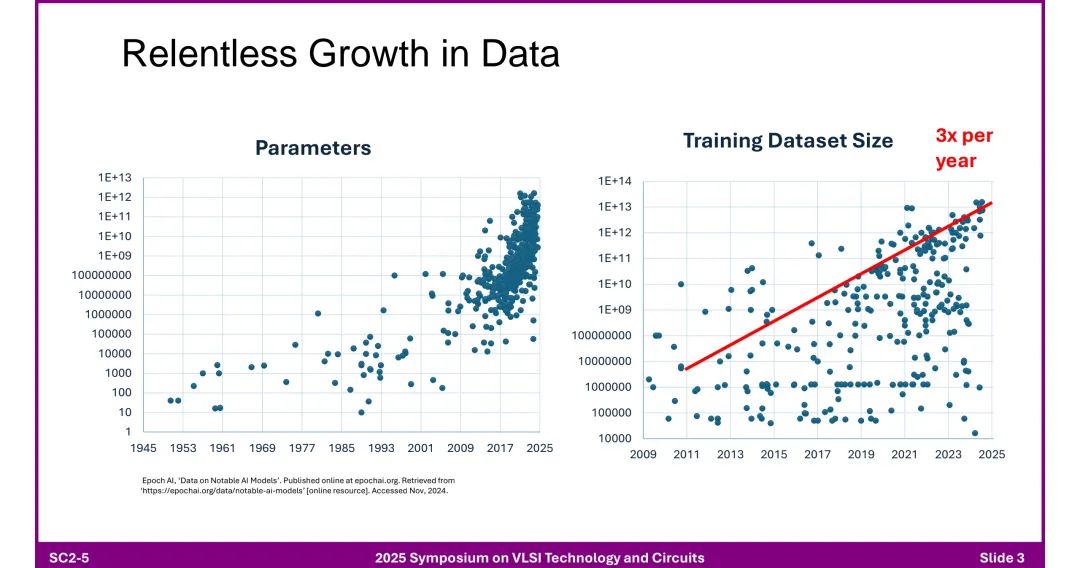

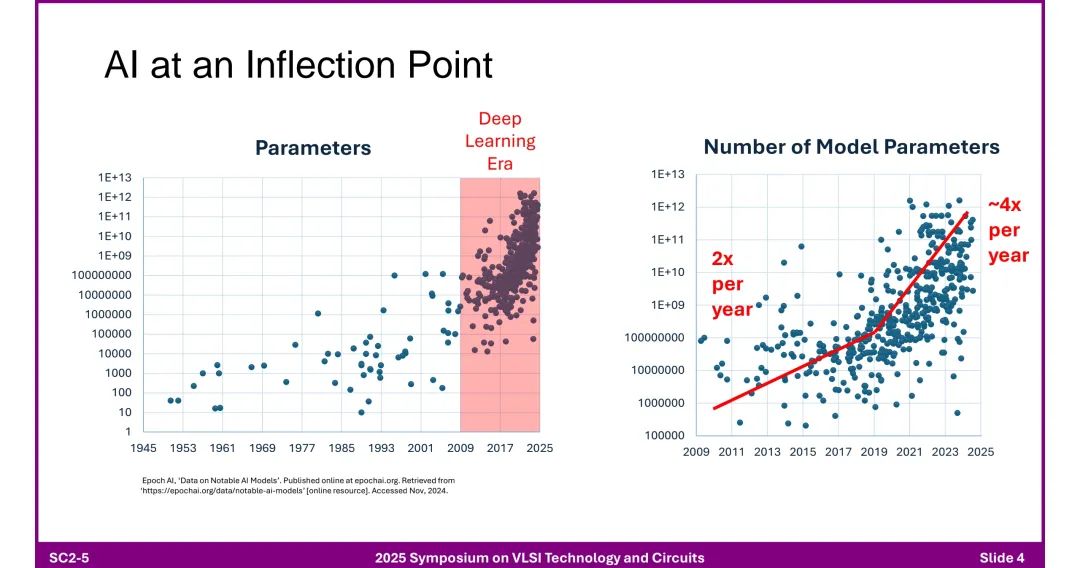

一、AI数据中心的核心趋势与挑战 1. 数据与模型参数的爆炸式增长 ◆ 训练数据集规模：从1945年到2025年呈现指数级增长，年均增长率达3倍，2025年规模接近1E+14（数据来源：Epoch AI）。 ◆ 模型参数增长：进入深度学习时代后（2009年后），参数数量增速显著提升，每2年约增长4倍，2025年突破1E+13，远超此前增速（此前约每2年增长2倍）。

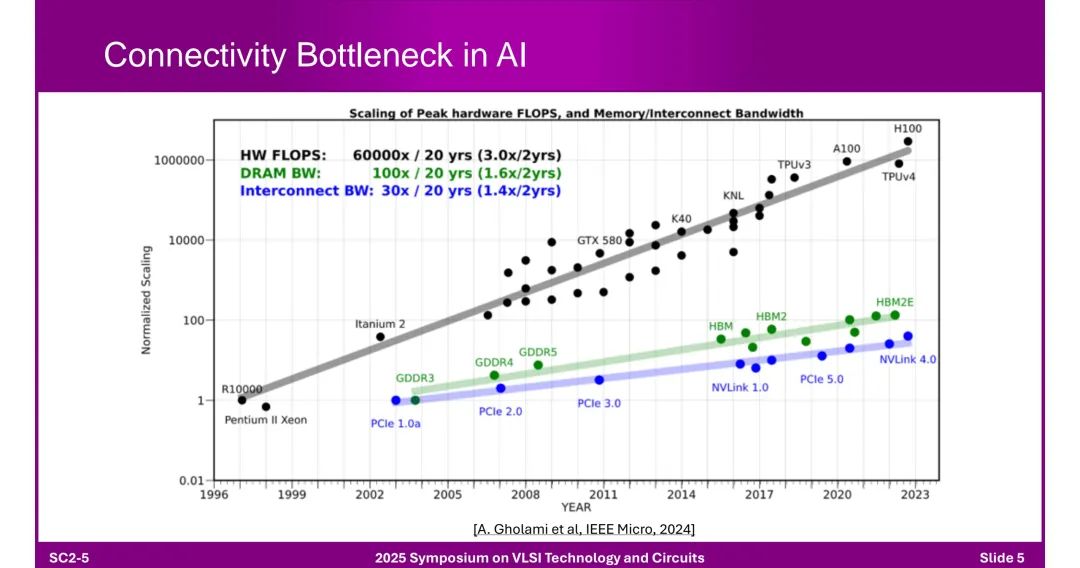

2. 连接瓶颈：硬件与带宽的失衡

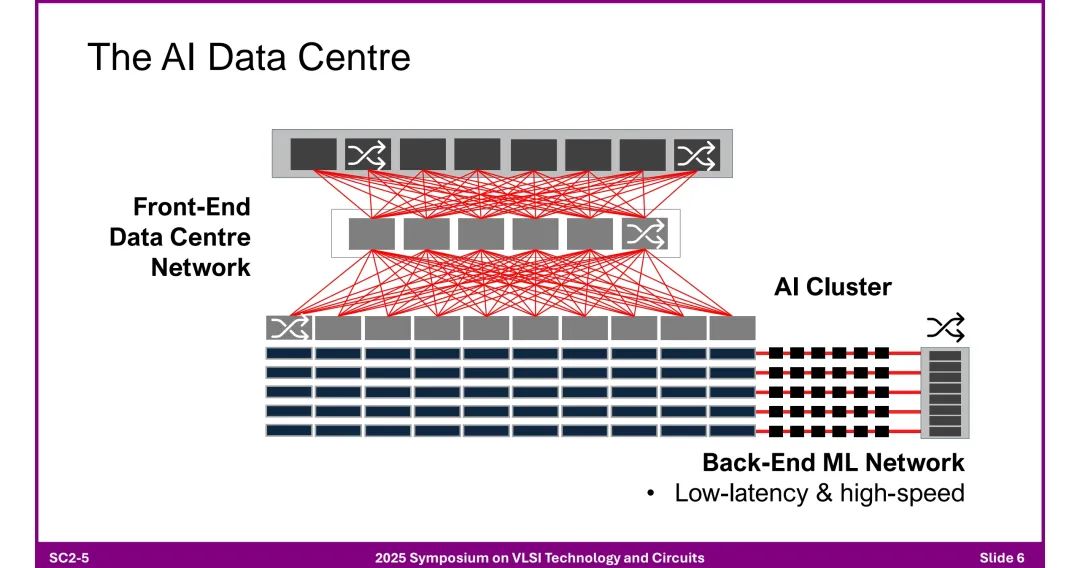

◆ 性能增长对比： - 硬件FLOPS（峰值算力）：过去20年增长60000倍（每2年增长3.0倍），典型产品如H100、A100、TPUv4等。 - DRAM带宽：同期仅增长100倍（每2年增长1.6倍），依赖HBM、GDDR等技术迭代（如HBM2E、GDDR5）。 - 互连带宽：增长30倍（每2年增长1.4倍），受限于PCIe（1.0a到5.0）、NVLink（1.0到4.0）等协议演进速度。 ◆ 核心矛盾：AI算力需求增速远超内存和互连带宽，形成“算力-带宽鸿沟”。 二、AI扩展的连接架构与技术路径 1. 数据中心网络结构

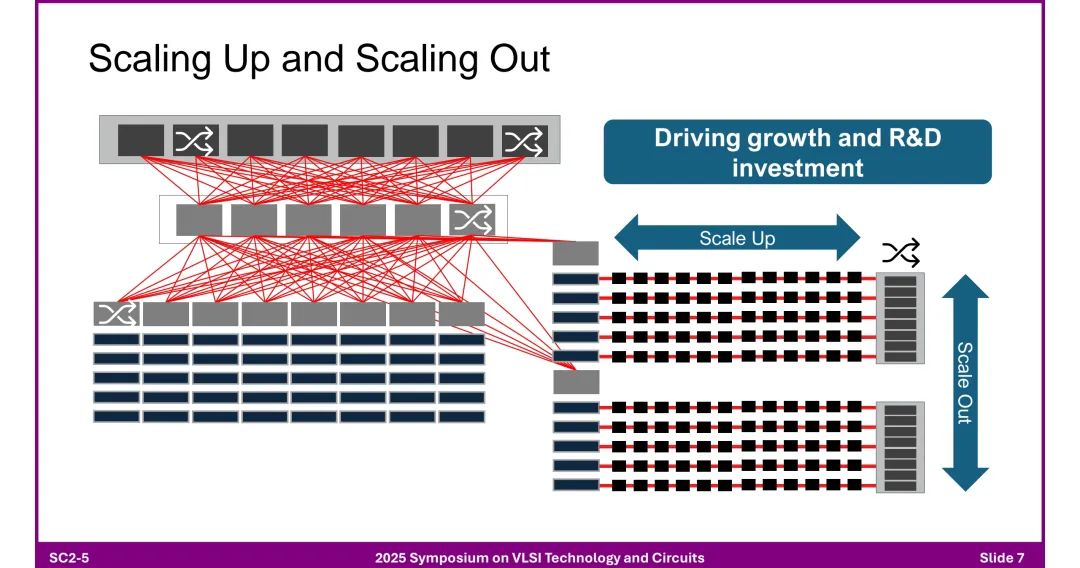

◆ 前端网络：基于以太网，负责常规数据传输，支持传统数据中心业务。 ◆ 后端ML网络：低延迟、高速率特性，专为AI集群设计，分为“Scale Up（向上扩展）”和“Scale Out（向外扩展）”两种模式。

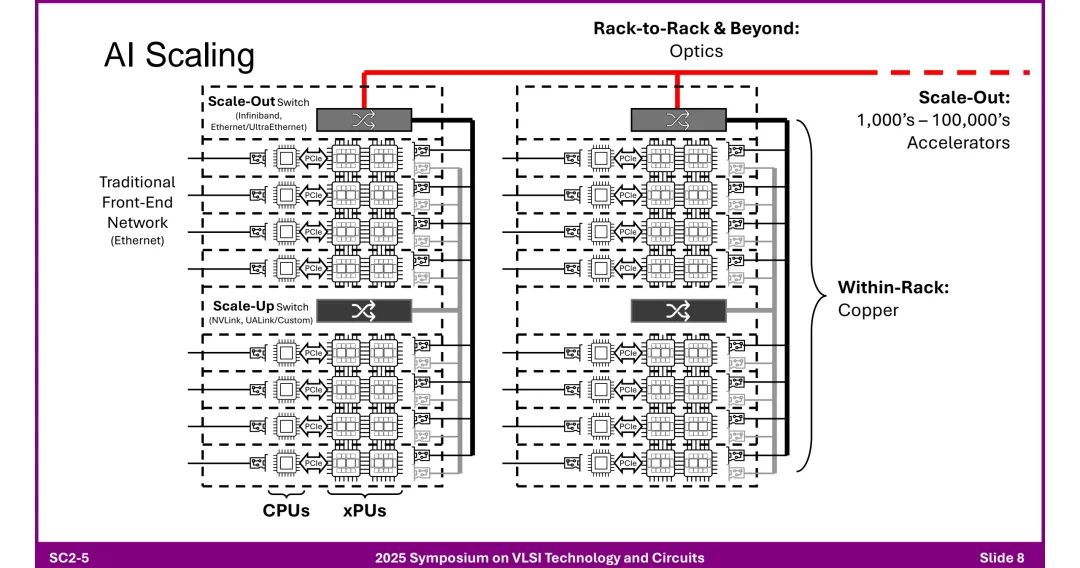

2. 不同范围的连接技术 ◆ 机架内（Within-Rack）：

- 采用铜缆连接，依赖NVLink、UALink等定制协议，通过“Scale-Up Switch”实现加速器（xPUs）与CPU的高效互联。 ◆ 机架到机架及超大规模集群（Rack-to-Rack & Beyond）：

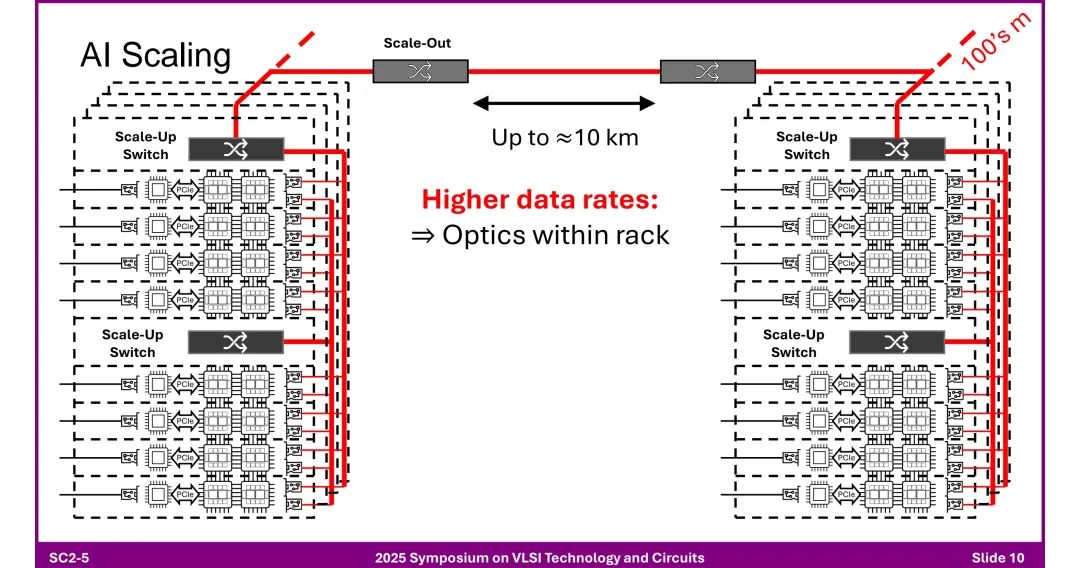

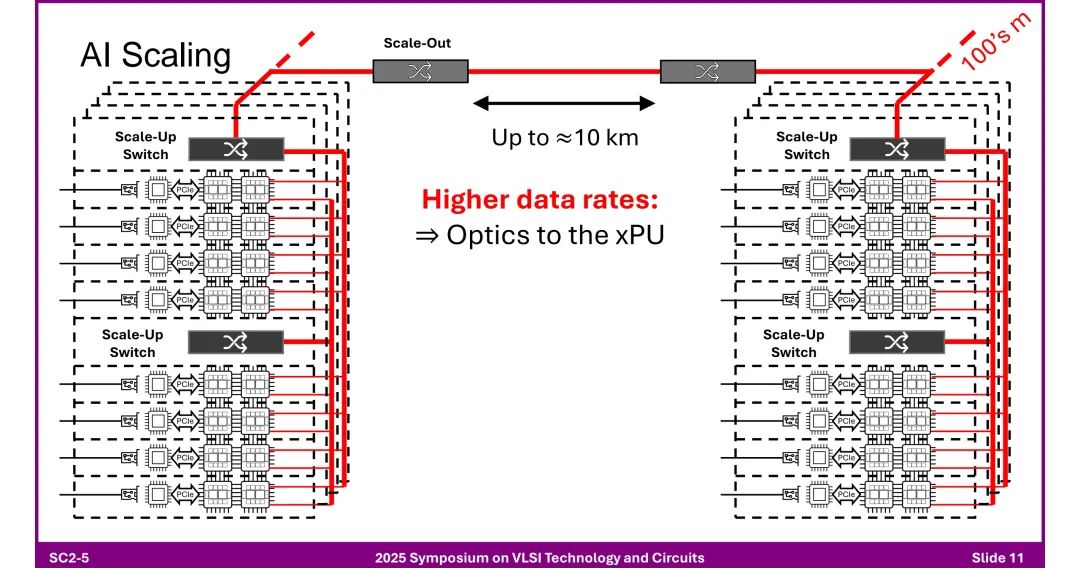

- 采用光学连接，支持数万至数十万节点（如Infiniband、Ethernet/UltraEthernet），通过“Scale-Out Switch”实现扩展。 ◆ 多机架及数据中心间： - 传输距离达10km，需引入光学元件，相干光学技术（Coherent Optics）开始应用于短距离场景（传统用于长距通信）。 ◆ 未来趋势：更高数据速率推动机架内光学渗透（“Optics within rack”），甚至直接连接到xPU（“Optics to the xPU”）。

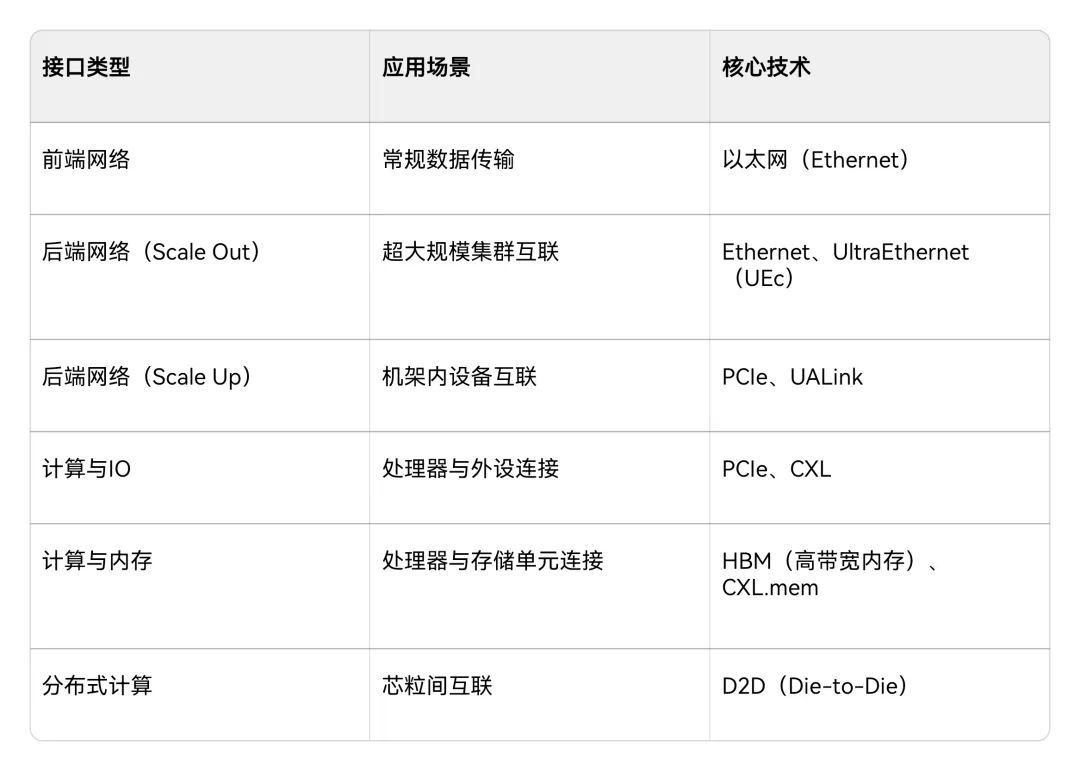

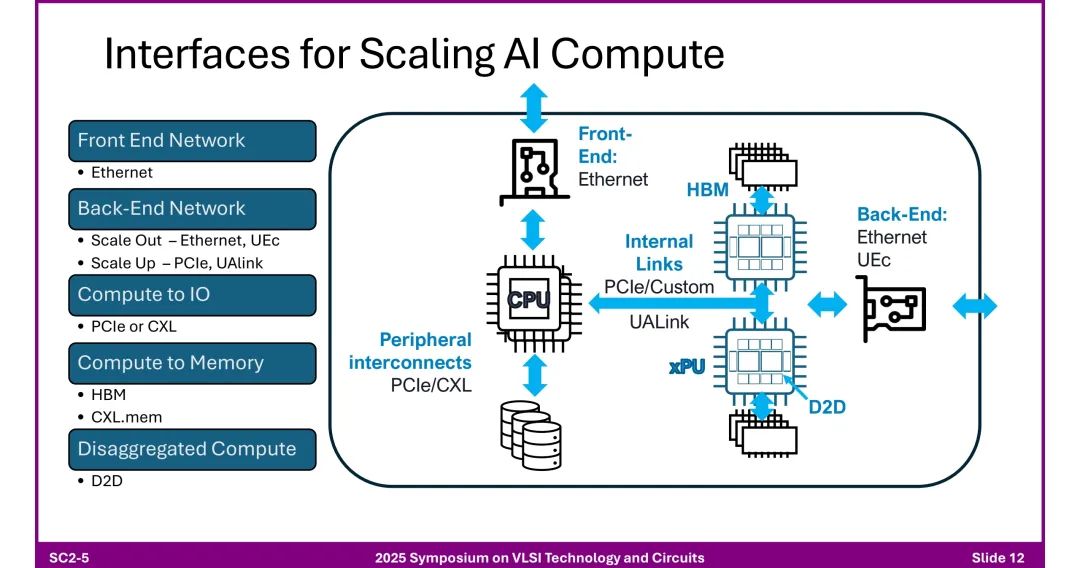

三、AI计算的关键接口技术

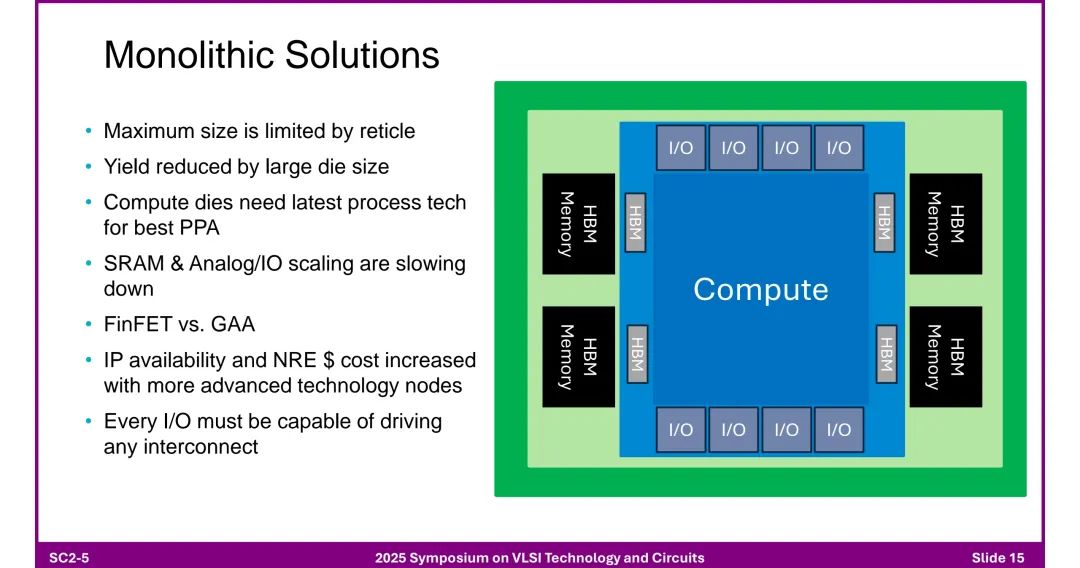

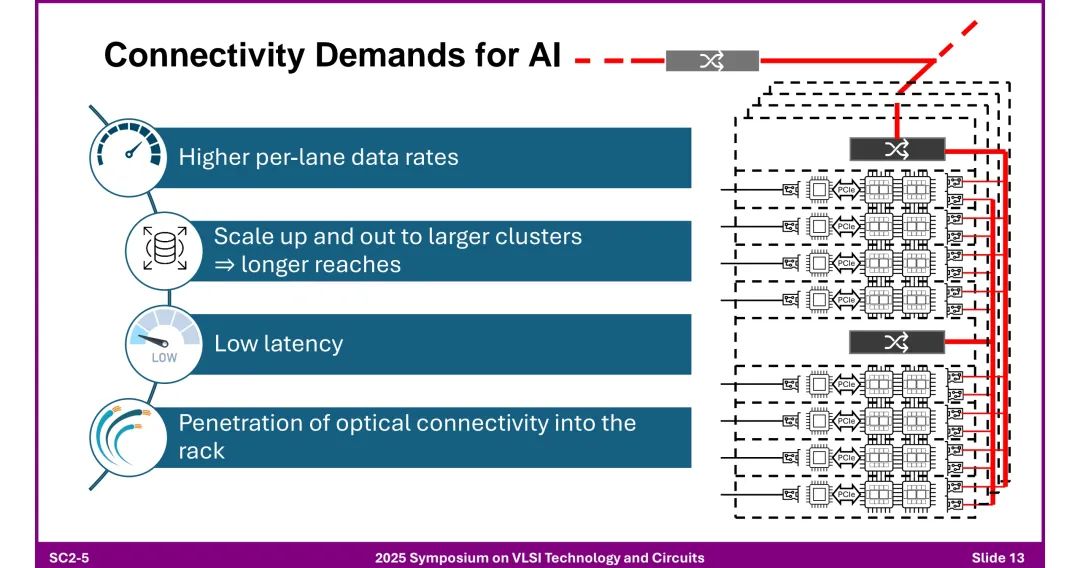

◆ 核心需求：更高每通道数据速率、更长传输距离、更低延迟，以及光学连接在机架内的普及。 四、芯粒架构：突破单芯片限制的关键 1. 单片解决方案的局限性 ◆ 物理限制：最大尺寸受掩模版（Reticle）限制，大芯片良率低。

◆ 技术瓶颈：SRAM和模拟/IO模块的缩放速度滞后于逻辑电路，FinFET向GAA（全环绕栅极）过渡中，IP可用性降低，NRE（非经常性工程）成本随工艺节点提升而激增。

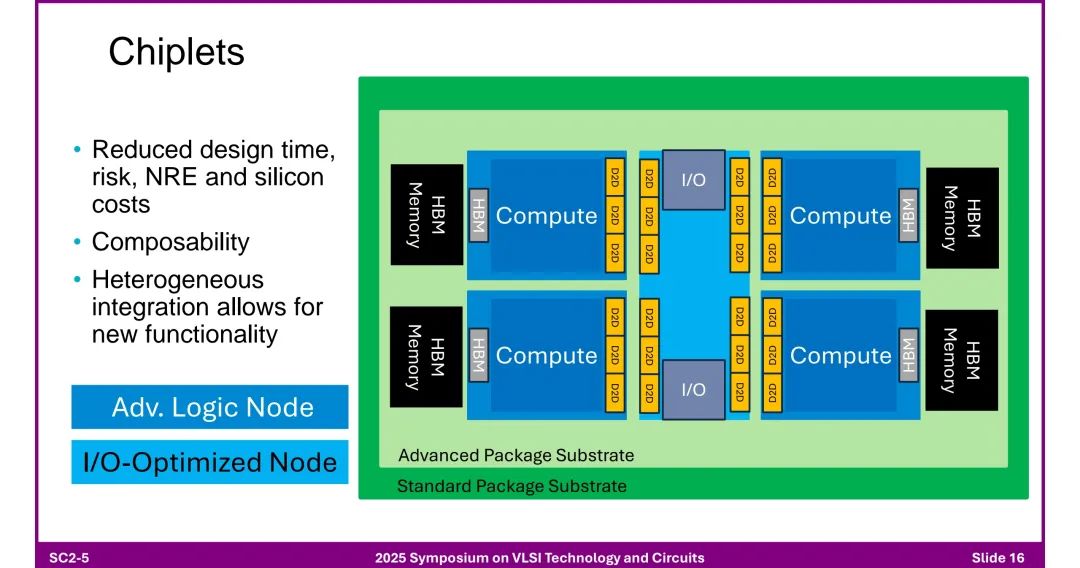

◆ 设计约束：所有I/O需兼容任意互连，灵活性差。 2. 芯粒（Chiplet）架构的优势 ◆ 成本与效率：降低设计时间、风险及硅成本，支持异构集成（如先进逻辑芯粒+IO优化芯粒）。

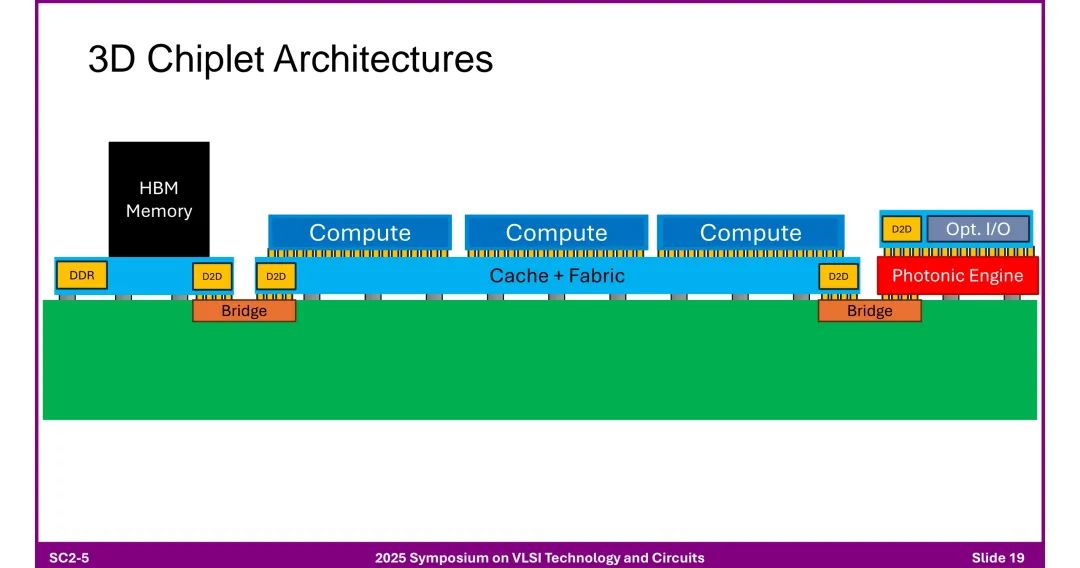

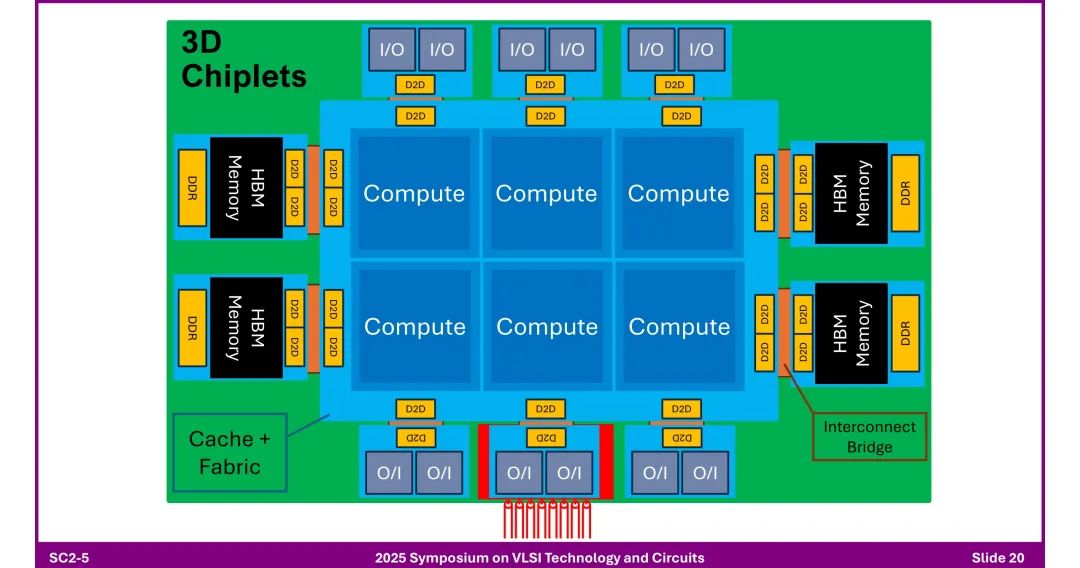

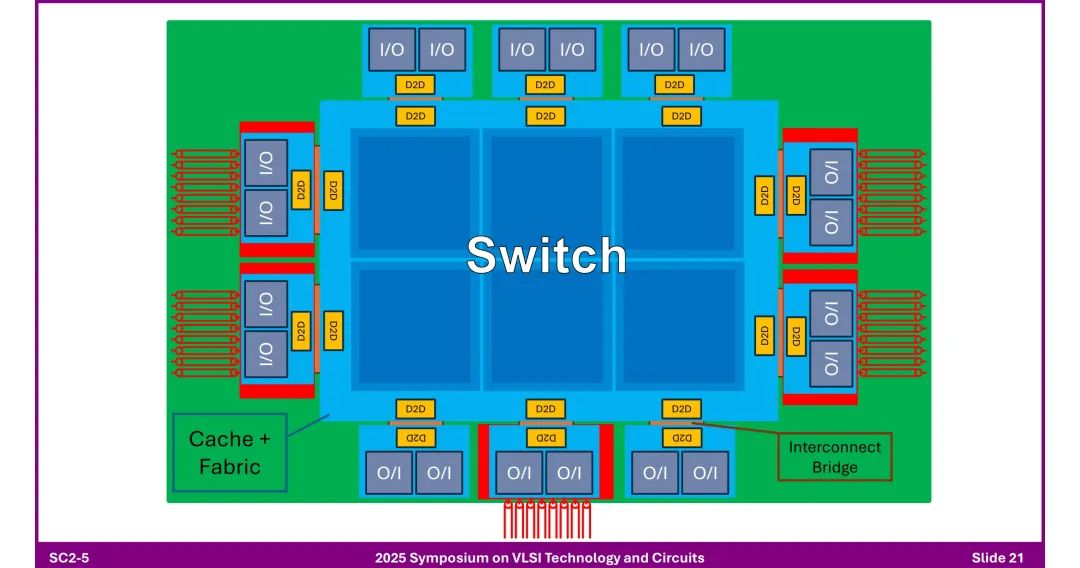

◆ 功能扩展：通过D2D接口组合不同功能芯粒（计算、内存、I/O），支持HBM内存高密度集成。 3. 3D芯粒架构 ◆ 堆叠计算层、内存层（HBM、DDR），通过D2D接口实现层间互联，集成“Cache + Fabric”提升数据调度效率。

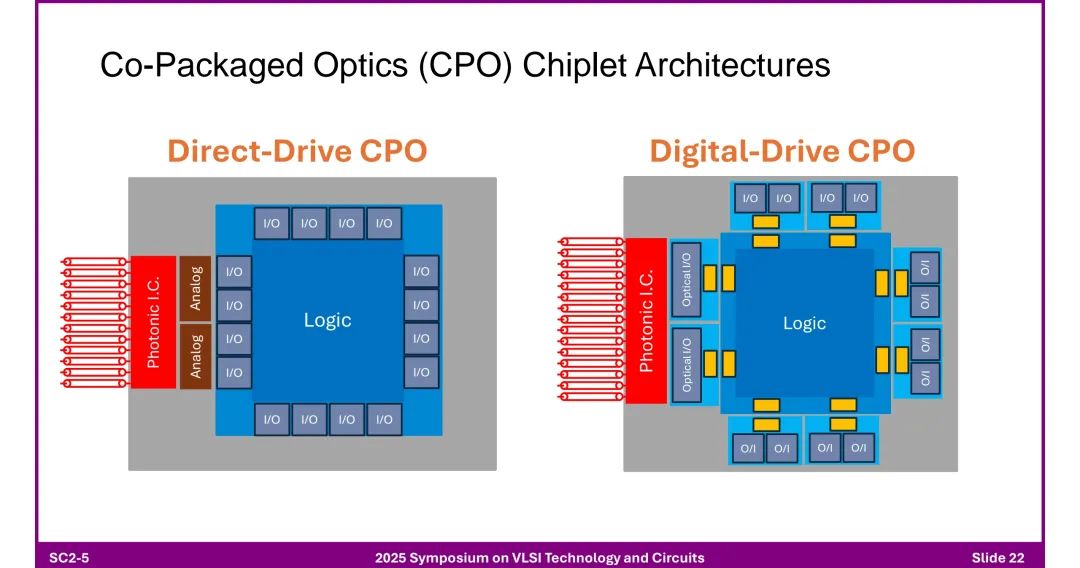

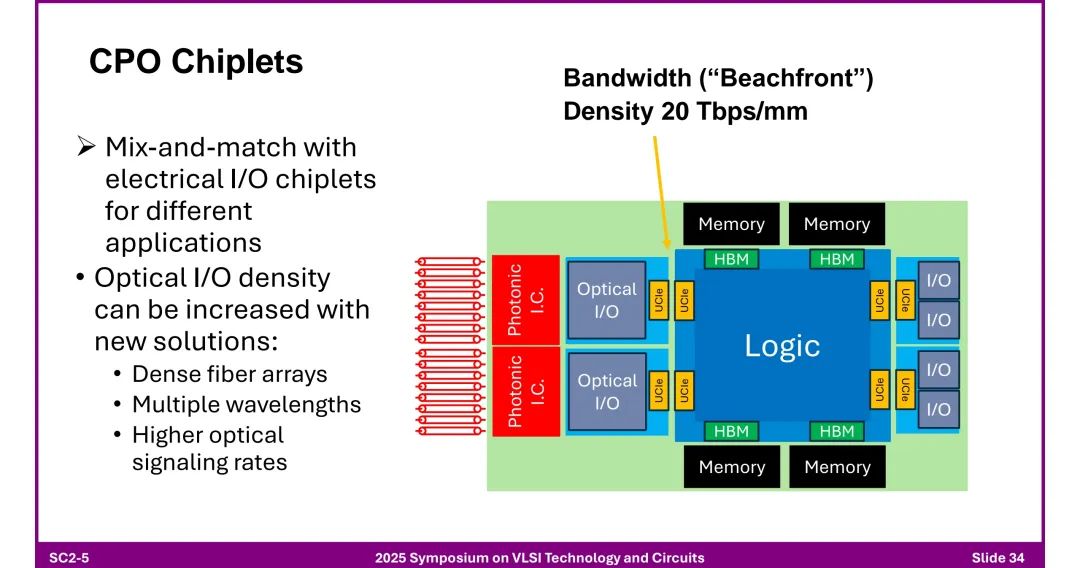

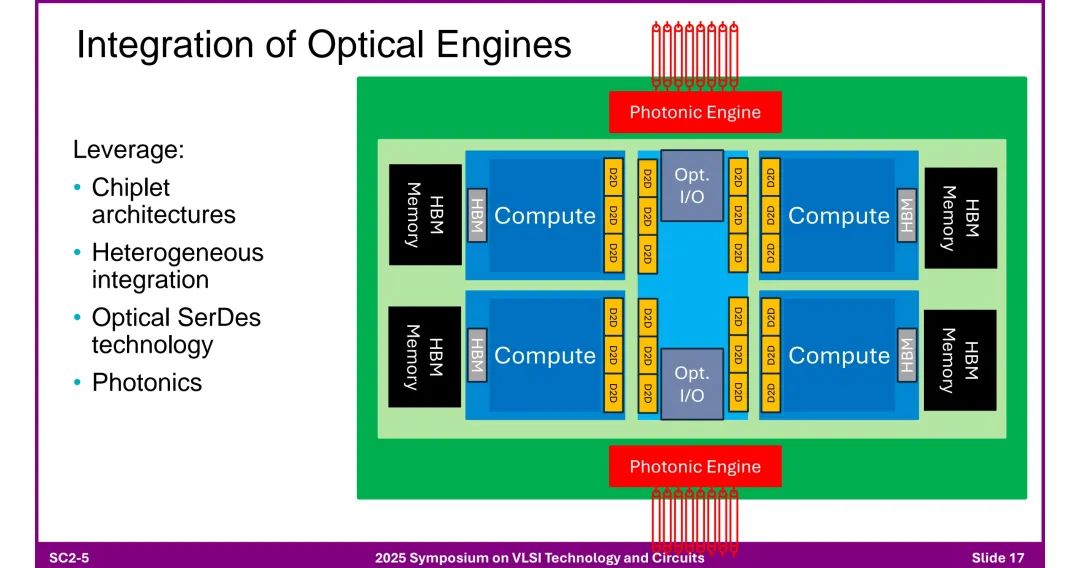

◆ 引入光引擎（Photonic Engine）：将光学SerDes与芯粒结合，通过OIO实现高密度光互联。 4. 共封装光学（CPO）芯粒 ◆ 两种架构 - 直接驱动CPO（Direct-Drive CPO）：模拟电路与光子IC直接连接。

- 数字驱动CPO（Digital-Drive CPO）：逻辑电路通过数字接口控制光子IC。

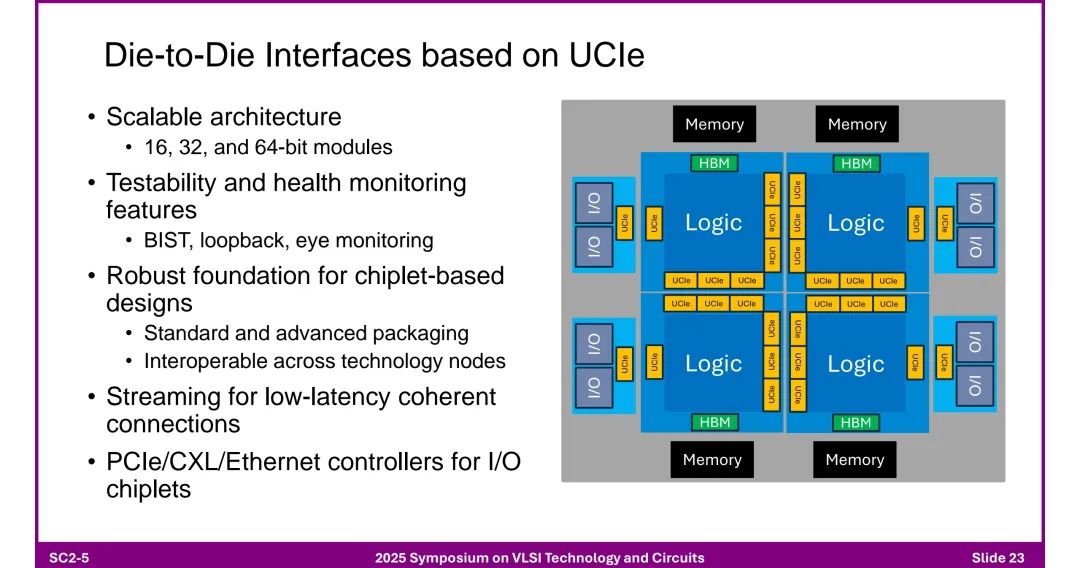

五、Die-to-Die接口的演进与标准 1. UCIe标准

◆ 核心特性： - 可扩展架构（16/32/64位模块），支持测试性（BIST、环回、眼图监测）。 - 兼容标准与先进封装，跨工艺节点互操作，支持低延迟相干连接。 - 应用场景：连接计算芯粒、内存芯粒（HBM）、I/O芯粒，是芯粒设计的基础协议。 2. 性能演进路线

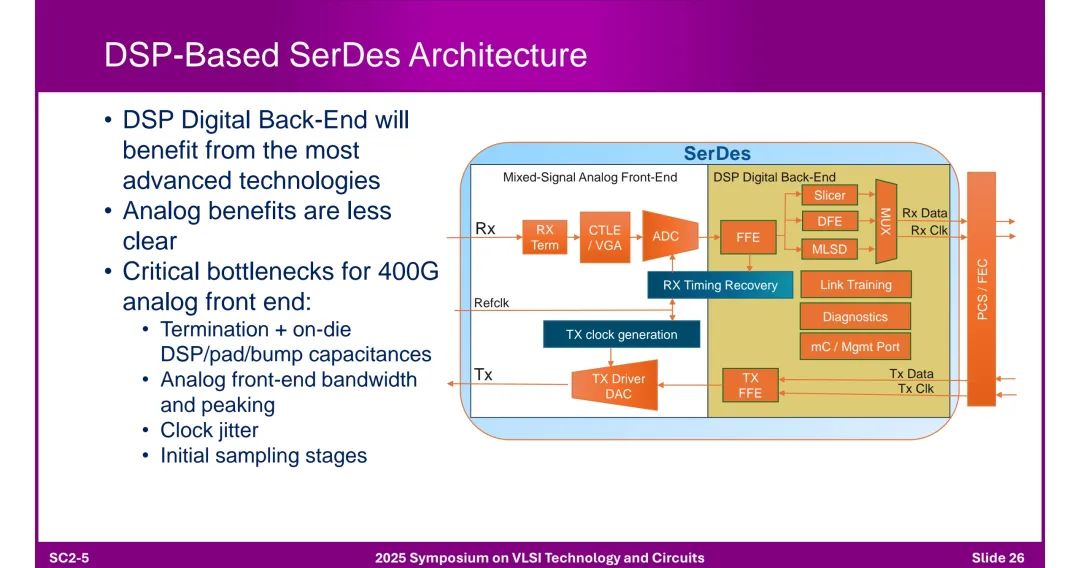

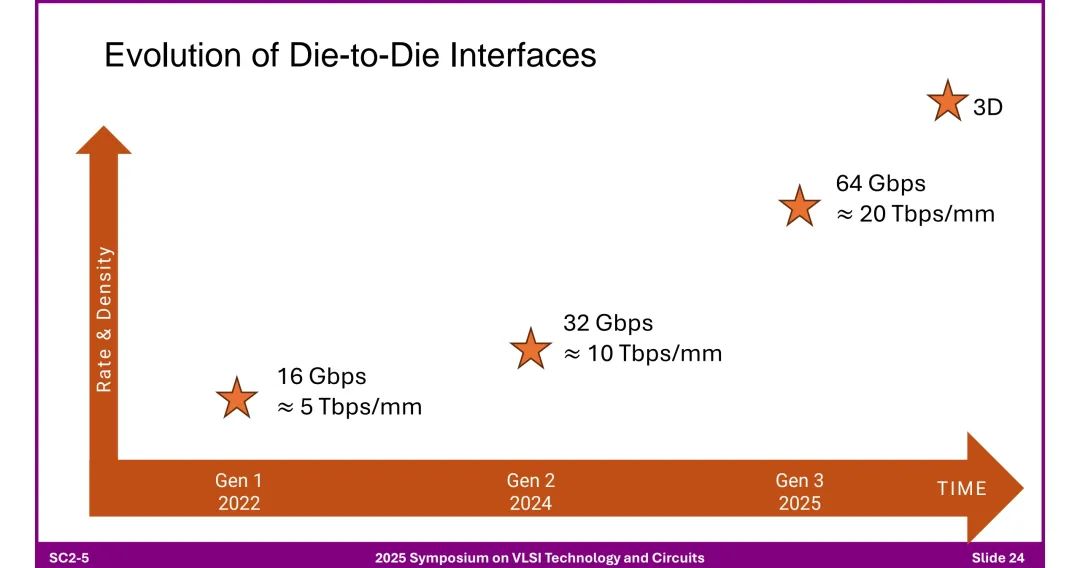

六、高速I/O电路设计与挑战 1. DSP-Based SerDes架构

◆ 结构组成： - 模拟前端（Mixed-Signal AFE）：含CTLE（连续时间线性均衡器）、FFE（前馈均衡器）、ADC等。 - 数字后端（DSP）：负责时序恢复、FEC（前向纠错）、链路训练等，受益于先进工艺节点。 ◆ 瓶颈：400G模拟前端面临终端电容、带宽限制、时钟抖动等问题。 2. 模拟设计关键技术

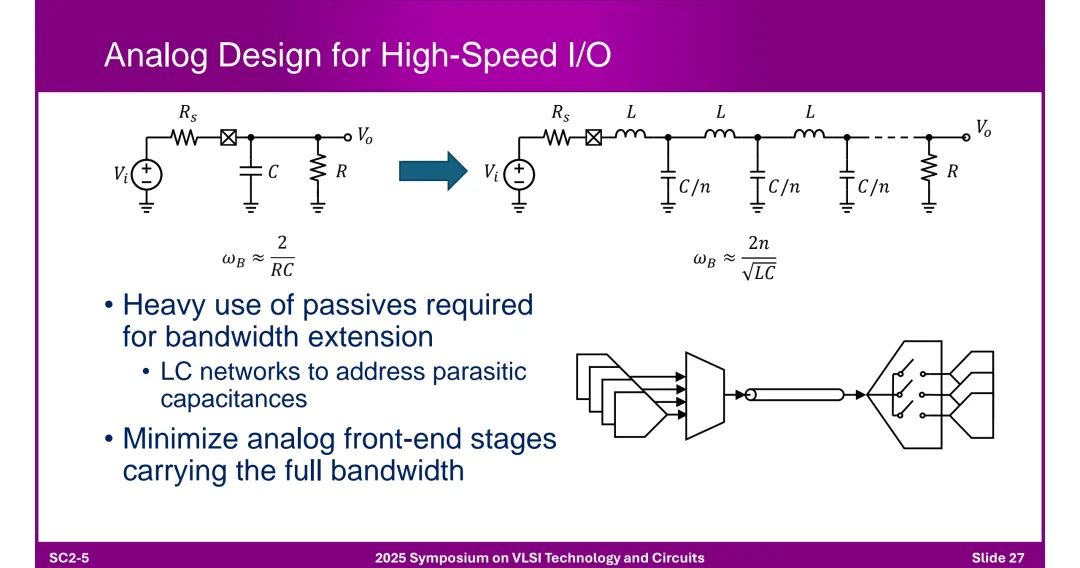

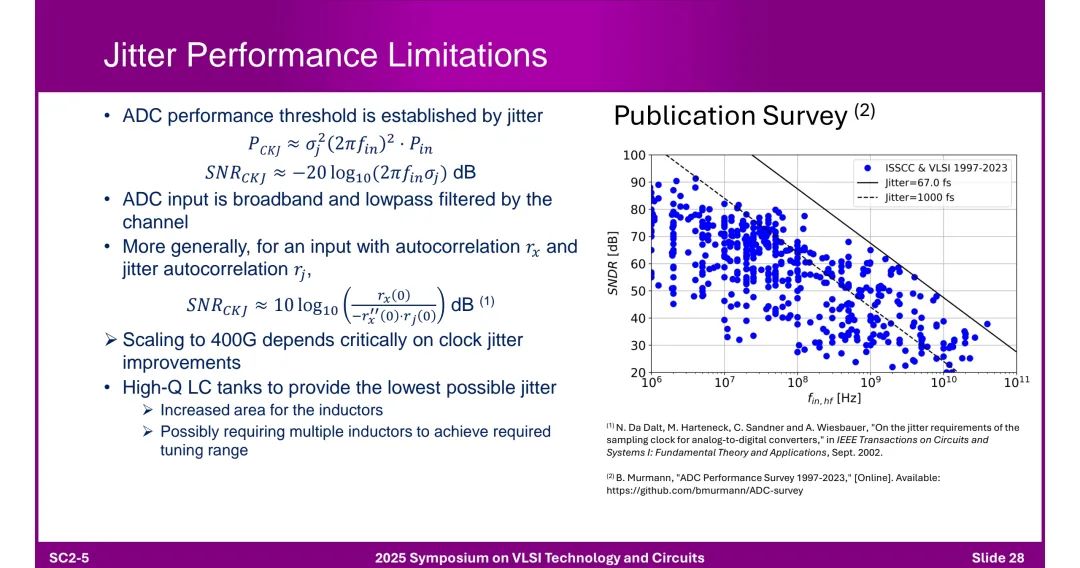

◆ 带宽扩展：依赖LC网络抑制寄生电容。 ◆ 抖动性能：时钟抖动直接影响ADC性能，需通过高Q值LC谐振腔降低抖动（目前最佳水平达67 fs，1997-2023年从1000 fs大幅改进）。

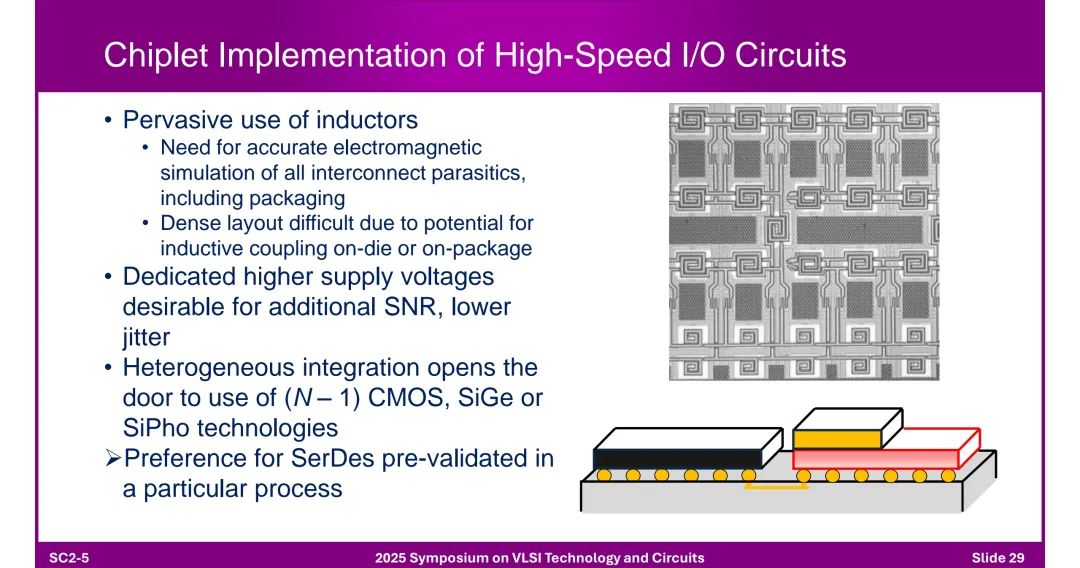

3. 芯粒实现的设计要点 ◆ 需精确仿真互连寄生参数（含封装），避免电感耦合；建议采用独立高电压供电提升SNR；可异构集成（如N-1代CMOS、SiGe、SiPho技术）。

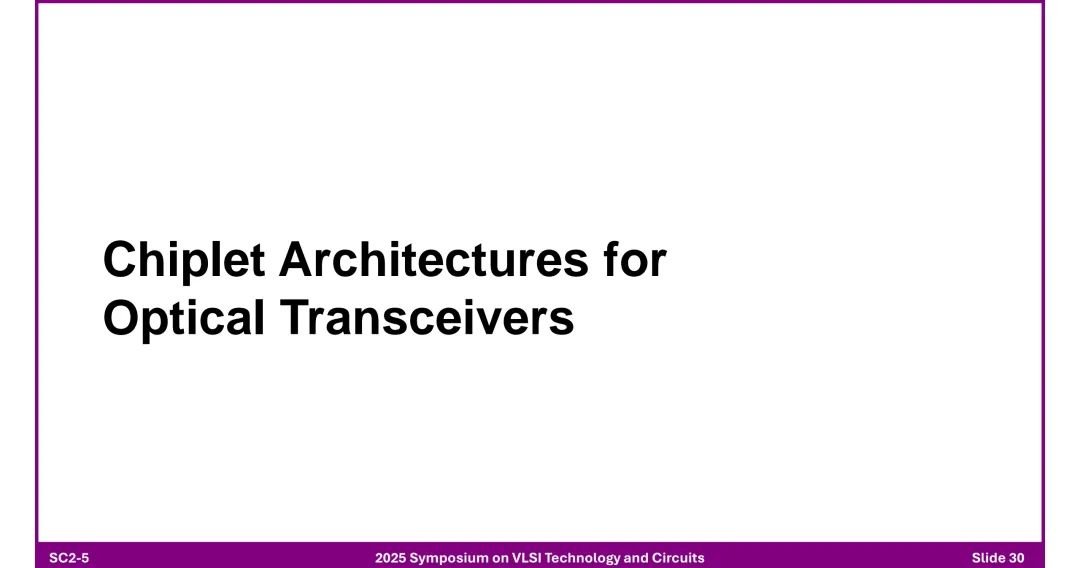

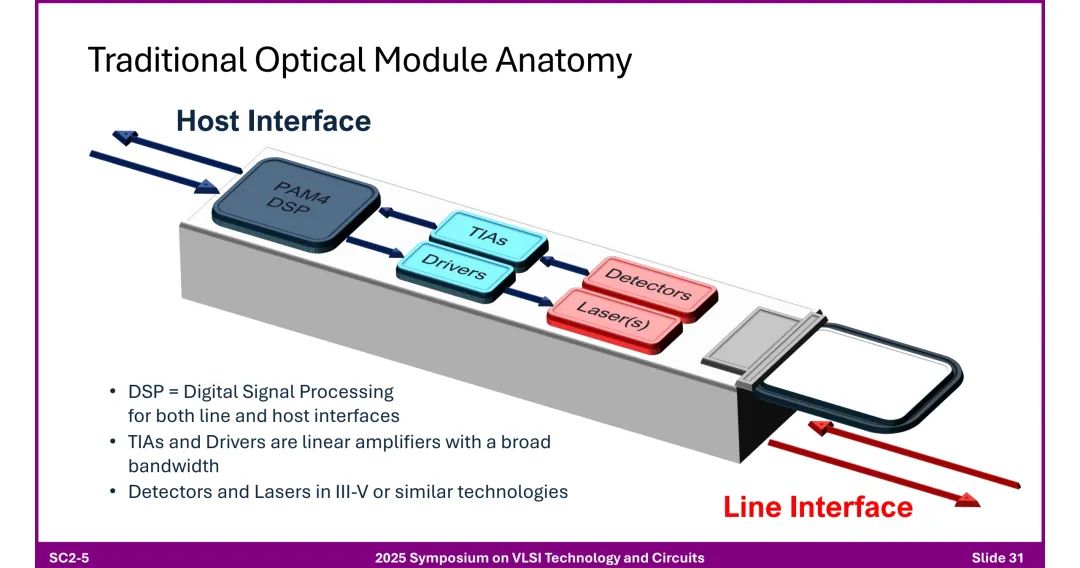

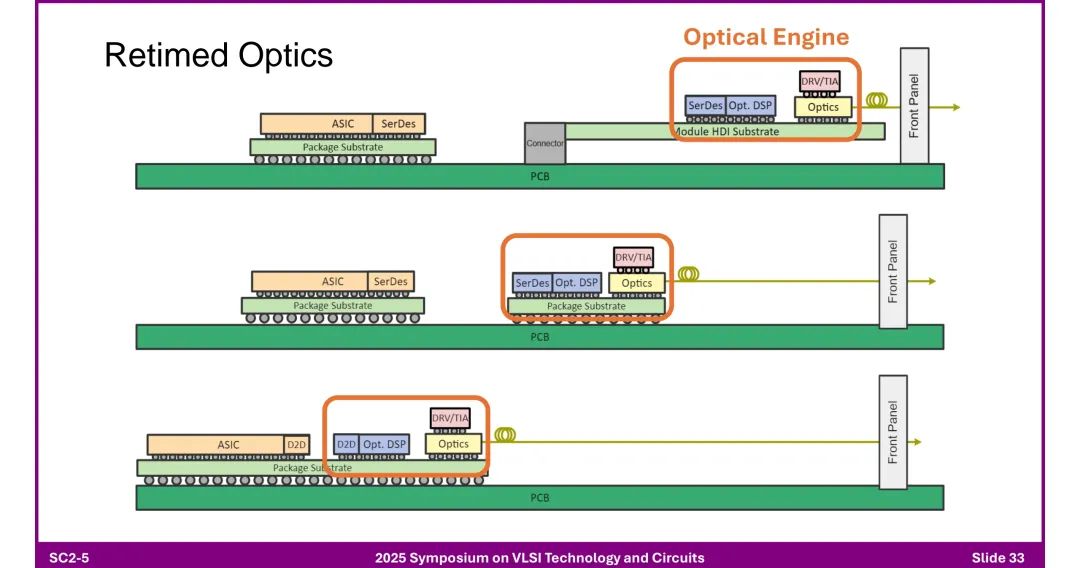

七、光模块的芯粒化与优化 1. 传统与新型光学模块 ◆ 传统模块：含DSP PAM4、驱动器、激光器（III-V材料）、TIAs（跨阻放大器），组件多、成本高。

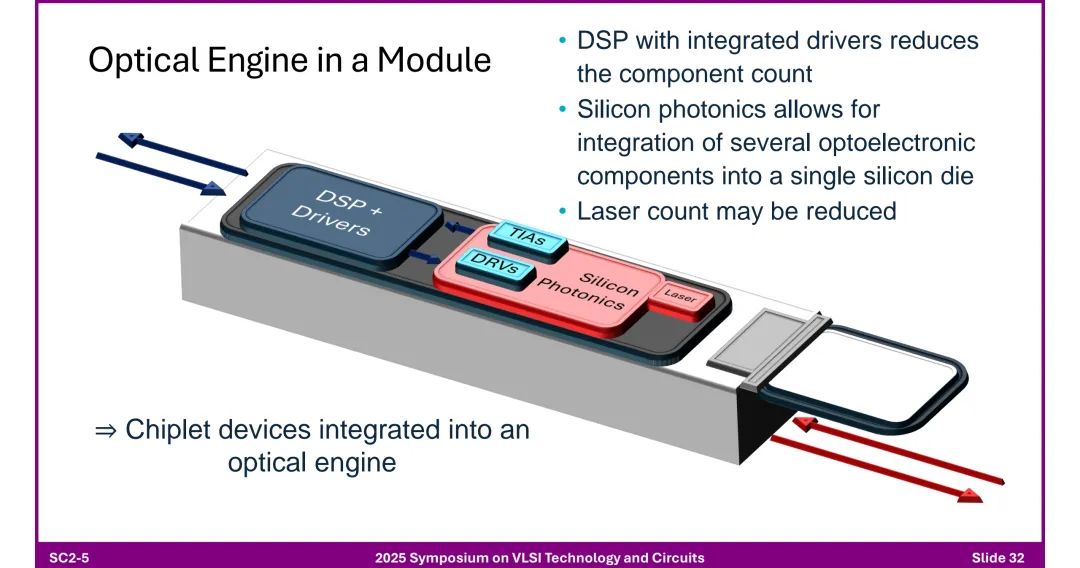

◆ 光学引擎：DSP集成驱动器，通过硅光子技术将光电器件集成到硅基芯片，减少激光器数量，支持芯粒化集成。

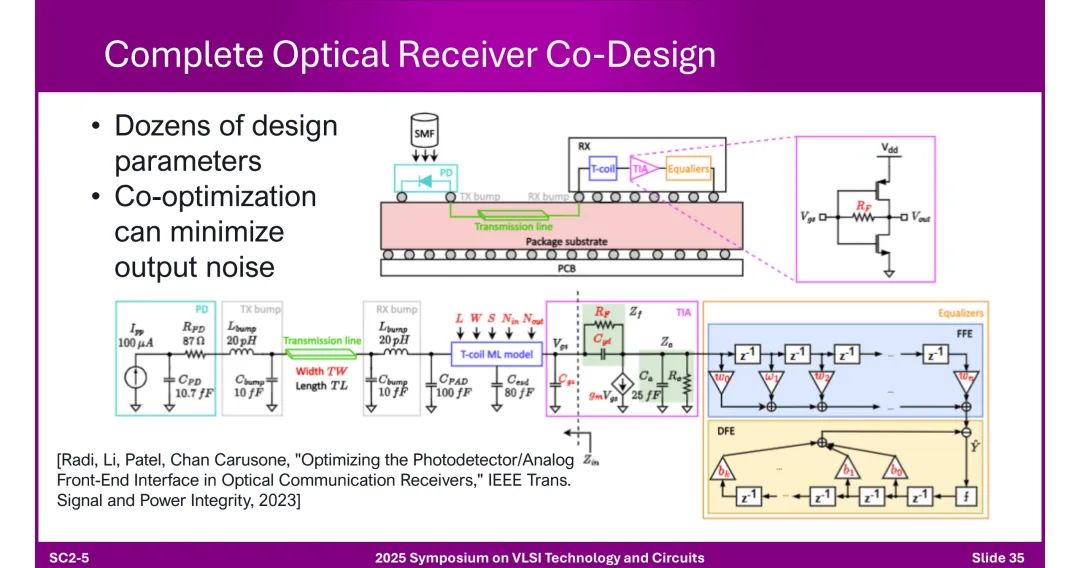

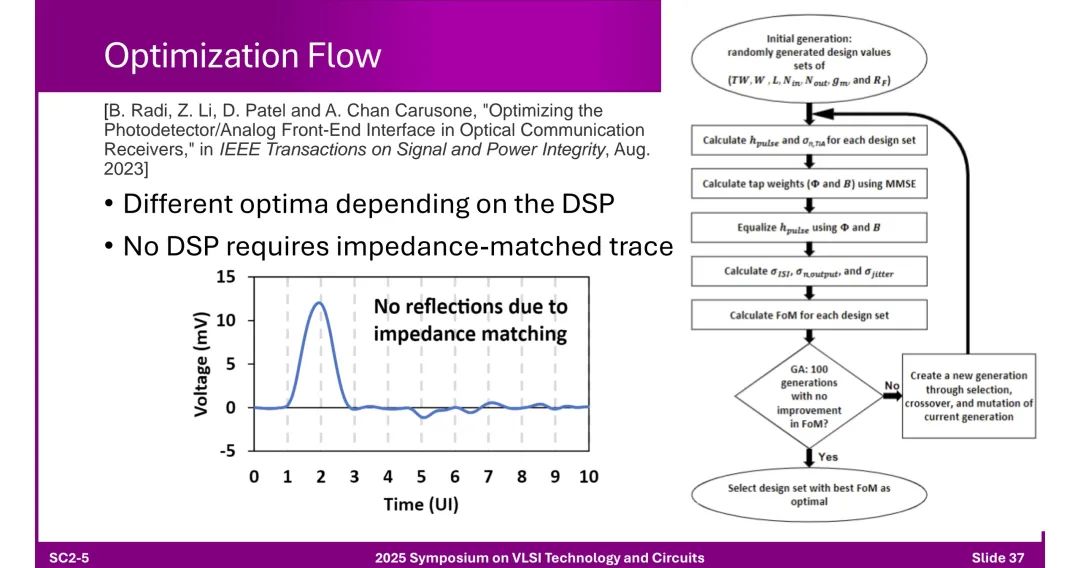

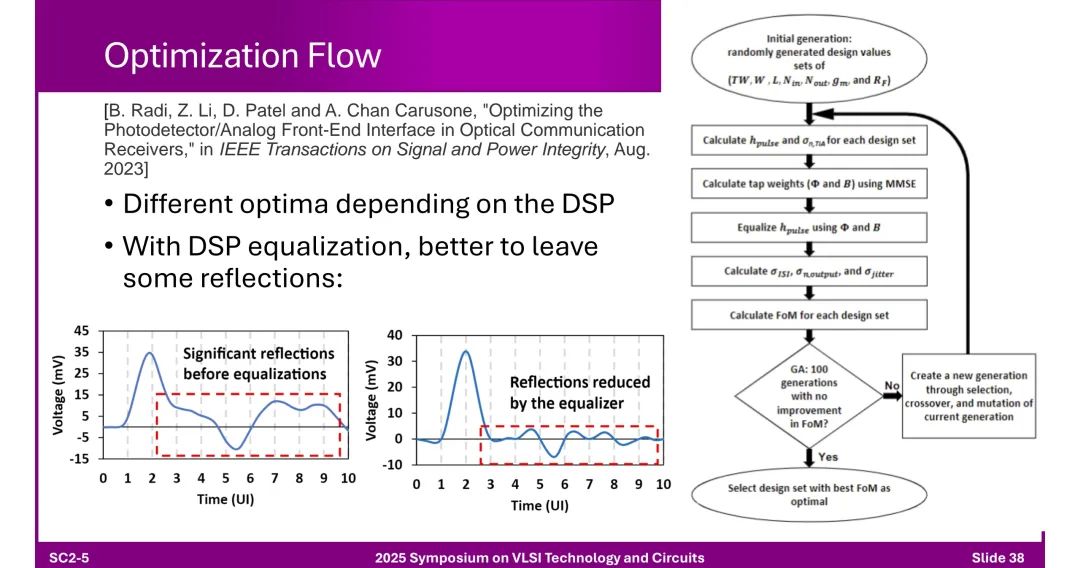

2. 优化流程 ◆ 接收机协同设计：需优化光电探测器（PD）、TIA、均衡器等数十个参数，通过MMSE（最小均方误差）算法调整抽头权重，降低输出噪声。

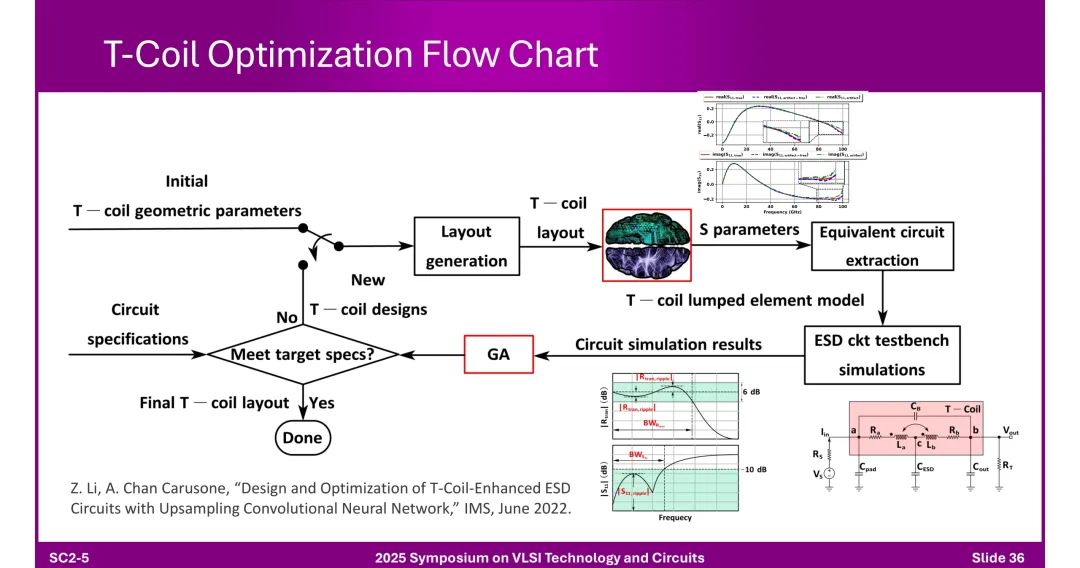

◆ T-Coil优化：通过几何参数调整、电磁仿真、遗传算法（GA）迭代，通过电感peaking实现带宽扩展与ESD防护平衡。

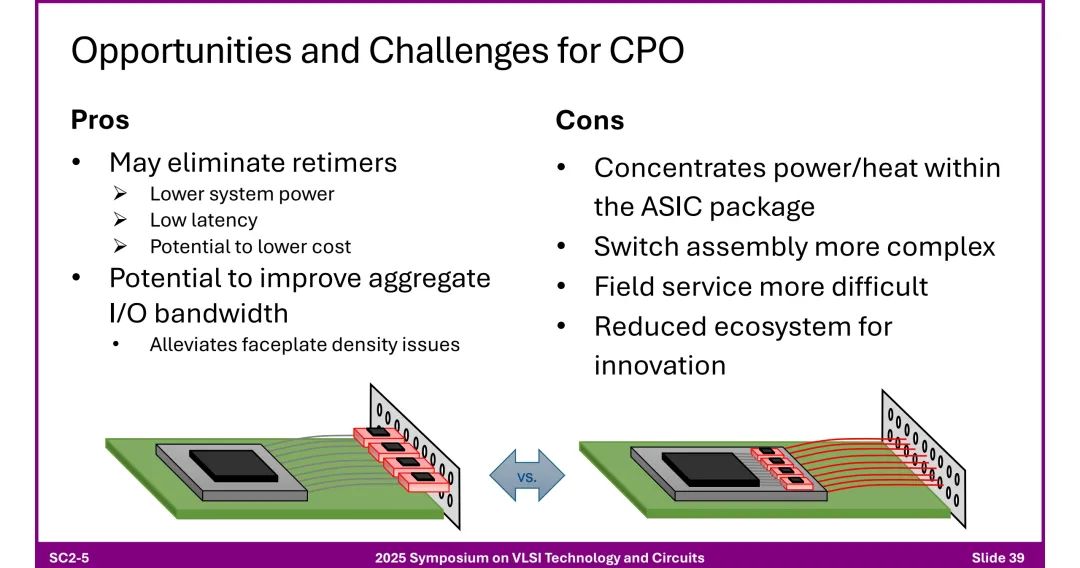

3. CPO的机遇与挑战

◆ 优势：消除重定时器、降低功耗、低延迟、提升带宽密度、缓解面板接口限制。 ◆ 挑战：封装内热量集中、组装复杂、现场维护困难、生态系统创新受限。

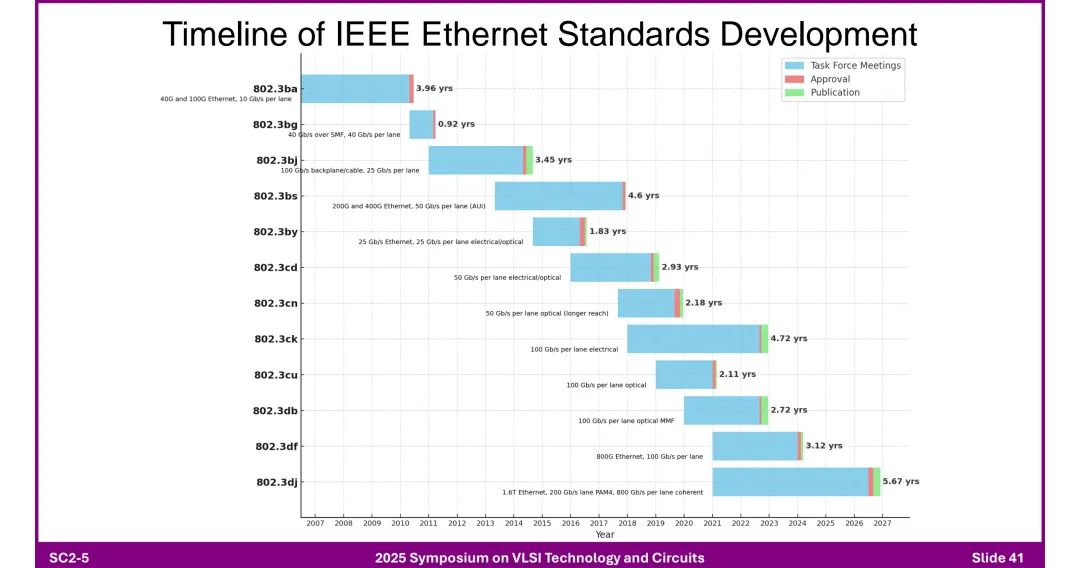

八、连接标准的演进时间线 1. IEEE以太网标准

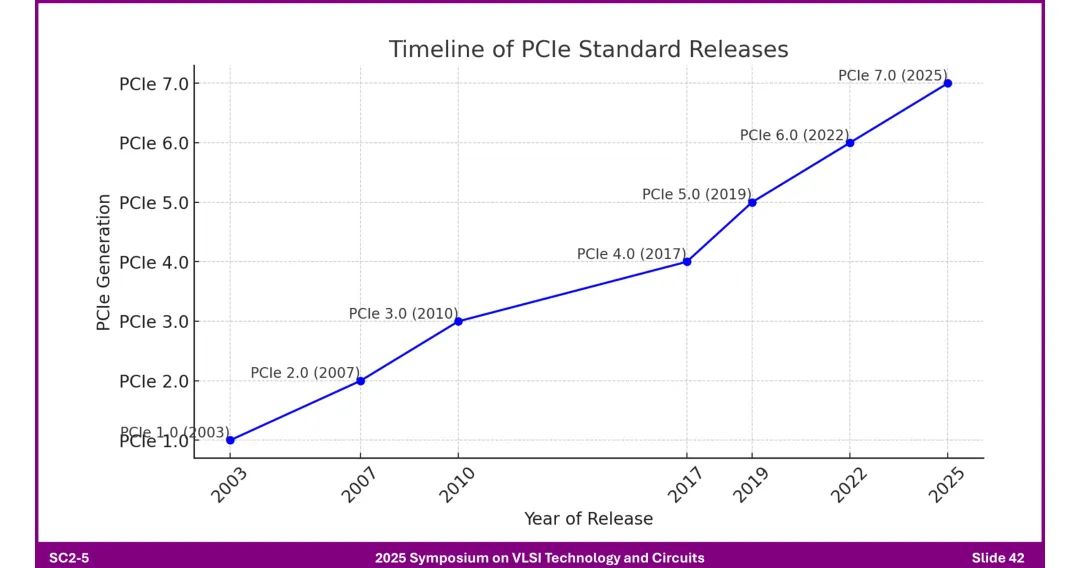

2. PCIe标准

◆ 发布节奏：每代协议速率翻倍，但开发周期（3年）滞后于AI硬件12个月升级节奏。

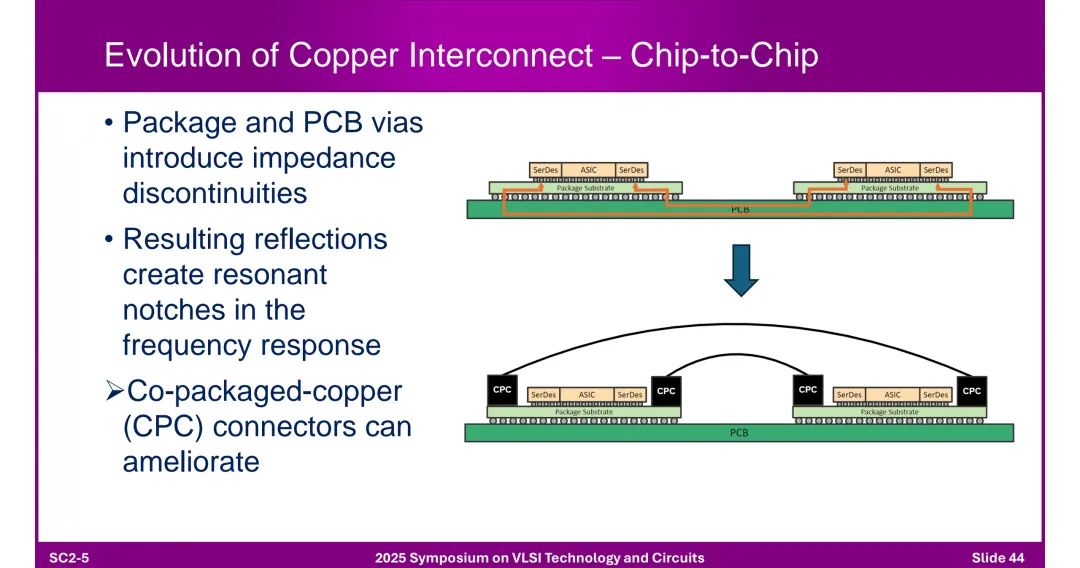

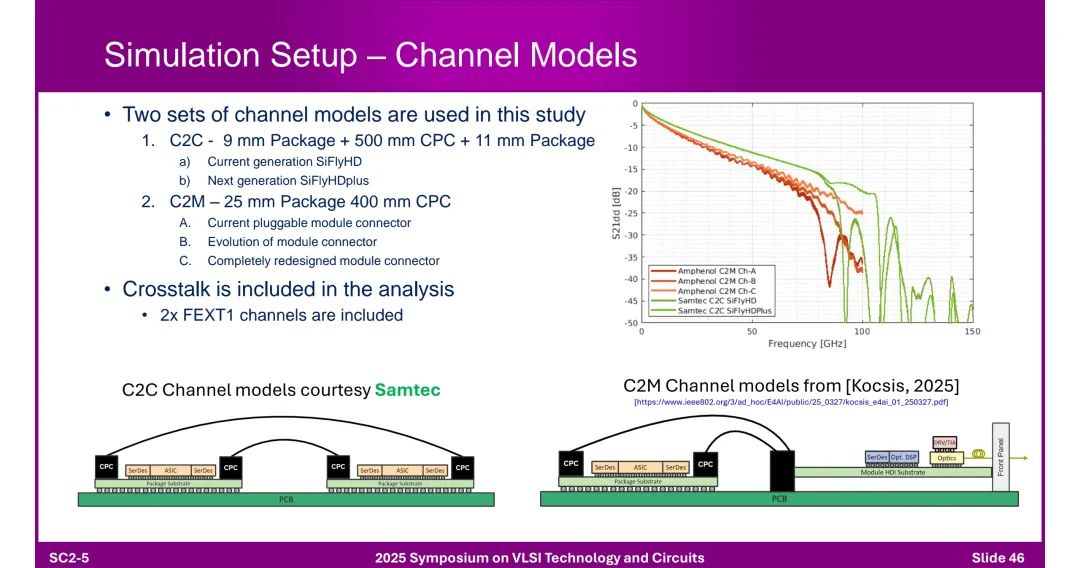

九、铜互连与高速电气/光学可行性 1. 铜互连的演进 ◆ 芯片到芯片（C2C）：封装和PCB过孔导致阻抗不连续，共封装铜（CPC）连接器可改善，仿真模型涵盖9mm封装+500mm CPC+11mm封装场景。

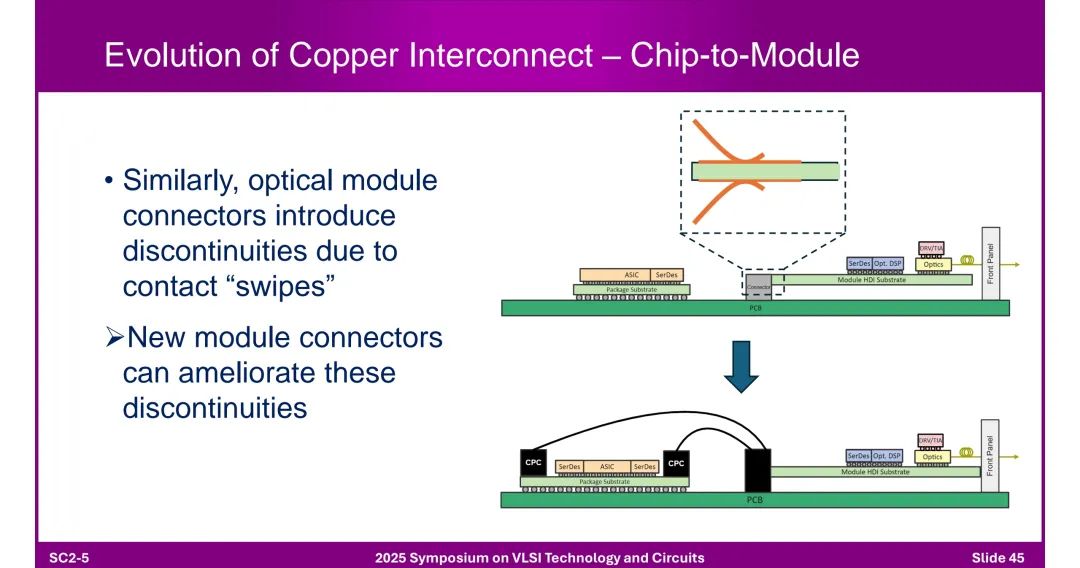

◆ 芯片到模块（C2M）：连接器接触“swipes”引入不连续，需通过新型连接器设计缓解。

2. 400G+电传输可行性

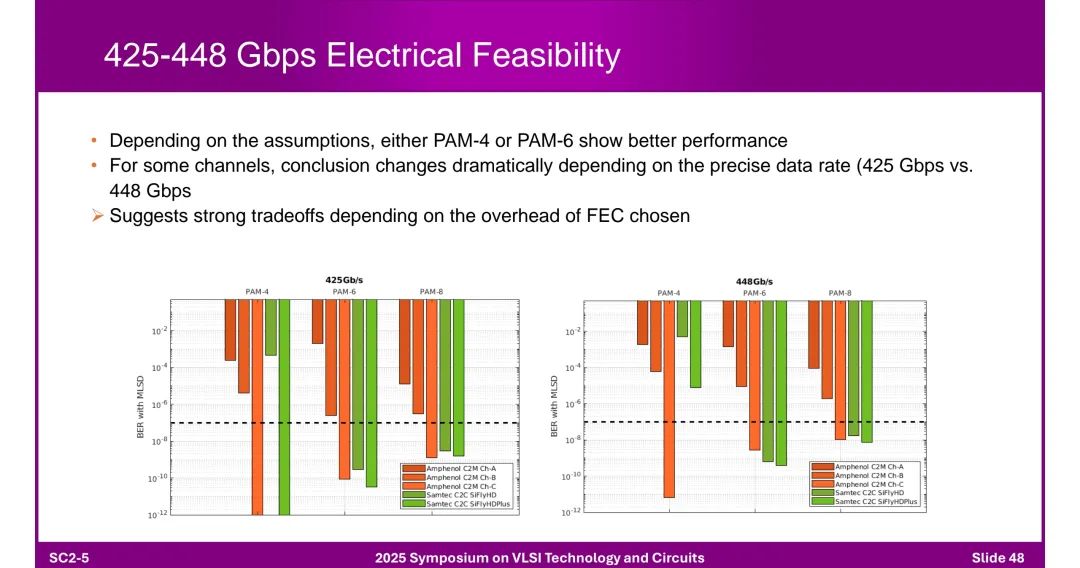

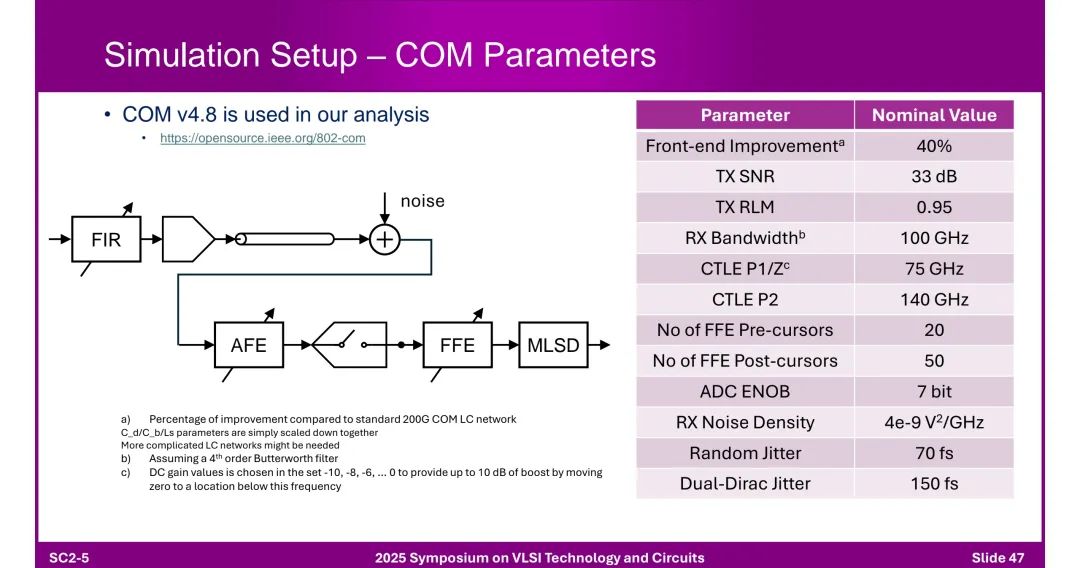

◆ 调制方式对比：PAM-4与PAM-6/8性能受数据速率（425 Gbps vs 448 Gbps）和FEC开销影响，需根据场景权衡。 3. 光学传输突破

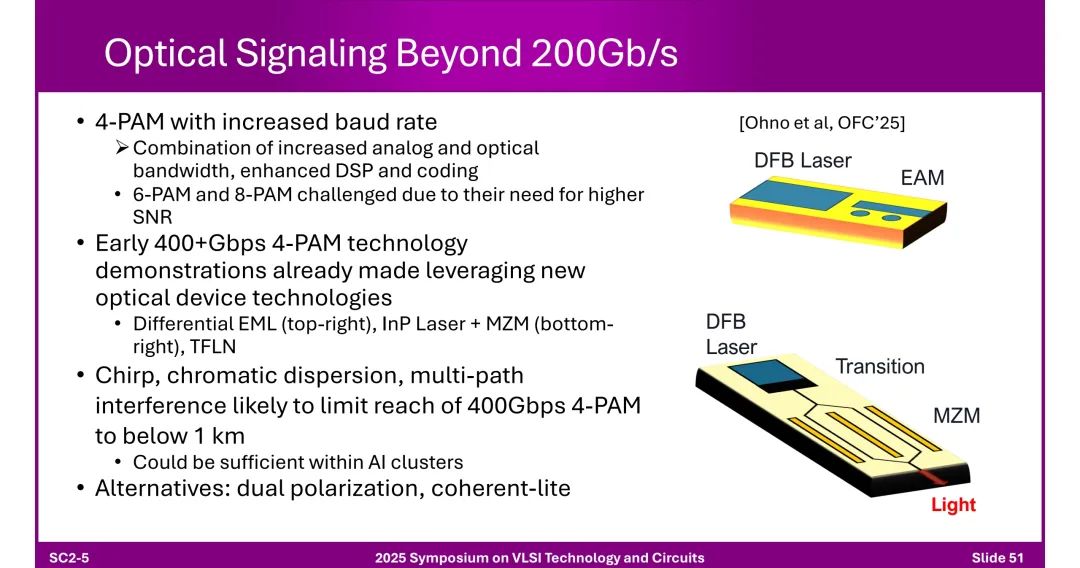

◆ 200Gb/s以上技术：PAM4通过提升波特率、优化DSP实现，已有400+Gbps演示（采用差分EML、InP激光器+MZM等），但受色散限制，传输距离＜1km（满足AI集群内需求）。 ◆ 潜在替代方案：双偏振、简化相干传输技术。

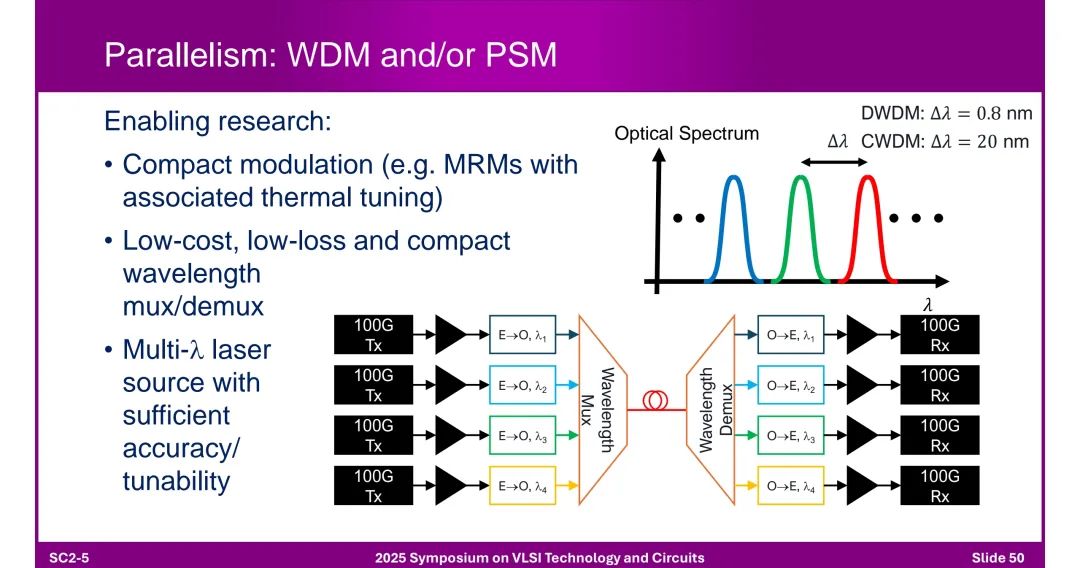

◆ 并行技术：WDM（波分复用，DWDM Δλ=0.8nm，CWDM Δλ=20nm）和PSM（并行单模）提升带宽，需低损耗波长复用器、可调谐多波长激光器支持。

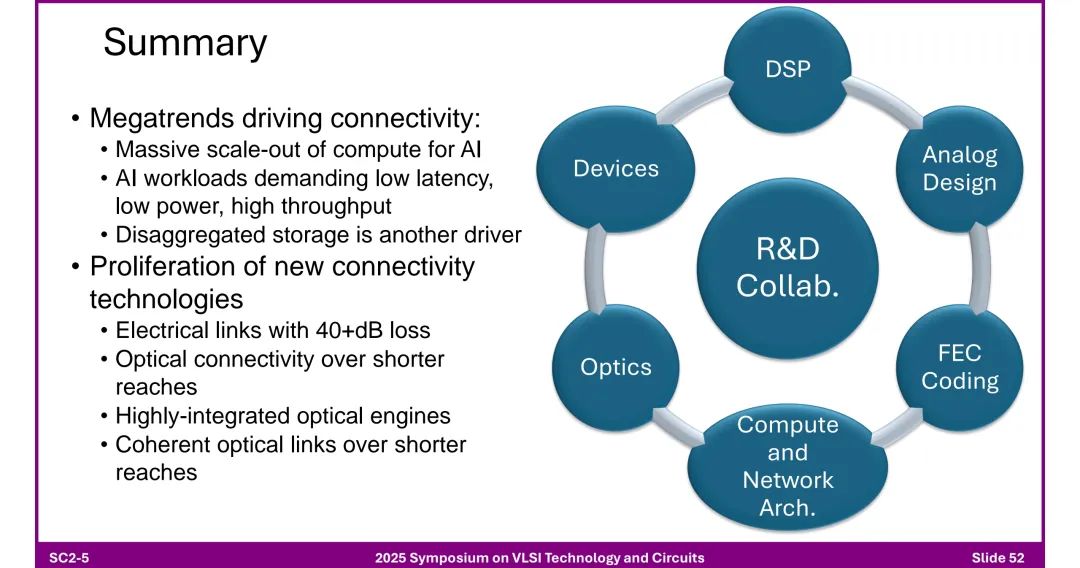

十、总结与未来方向

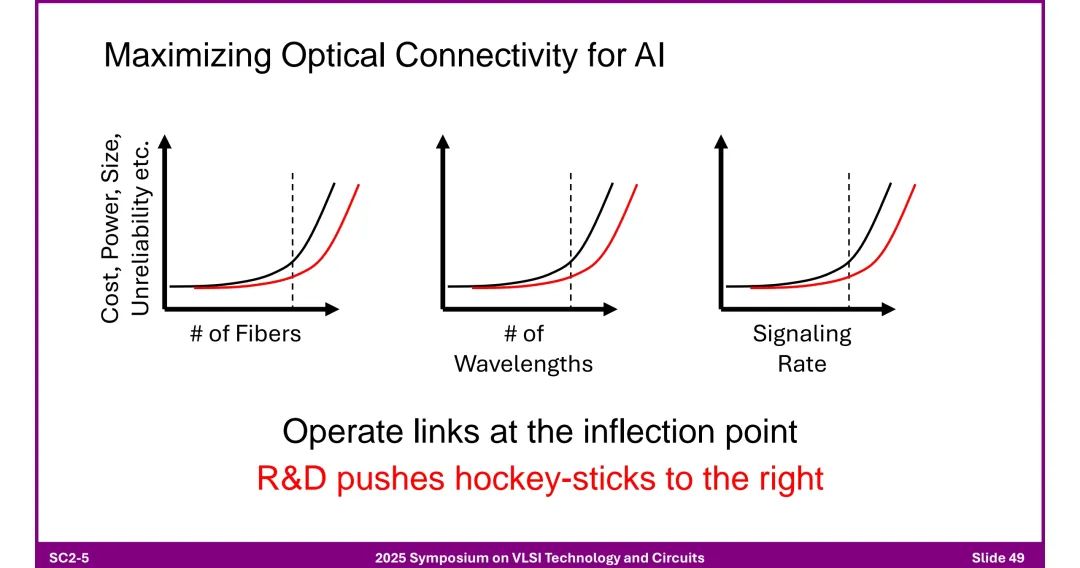

1. 核心驱动因素 - AI计算大规模扩展、低延迟/低功耗/高吞吐量需求、分布式存储普及。 2. 关键技术趋势 - 电气链路：支持40+dB损耗，依赖先进均衡与调制技术。 - 光学链路：向短距离渗透，集成光引擎与芯粒，相干技术下沉。 - 架构创新：芯粒异构集成、3D堆叠、CPO成为主流。 3. 研发协作需求 - 需跨领域协同（DSP、模拟设计、光学、封装、编码、网络架构等），推动技术突破以匹配AI算力增长速度。

完整slides如下：
