DapuStor：计算型存储 Stream CSD

按：Stream CSD在SSD侧构建语义层（类似文件系统），将部分计算任务下沉到SSD中，创新点是主控上接口开发及操作系统层面用户态调用。

问题意识

• • 存储行业中的挑战与趋势：在存储行业快速发展的背景下，面临哪些关键挑战，尤其是在数据存储和处理需求不断增长的情况下，如何应对新兴的技术需求。
• • NAND 闪存中的垃圾回收效率：NAND 闪存中垃圾回收（GC）机制的效率问题对整体存储性能产生了显著影响，需要深入分析和优化，以避免过度的写放大和性能瓶颈。
• • 块接口税与优化方法：当前块接口的高开销（即“块接口税”）是制约存储性能的因素之一，如何通过有效的技术手段（如 DapuStor StreamCSD）来降低这种开销，从而提升系统的整体效率。

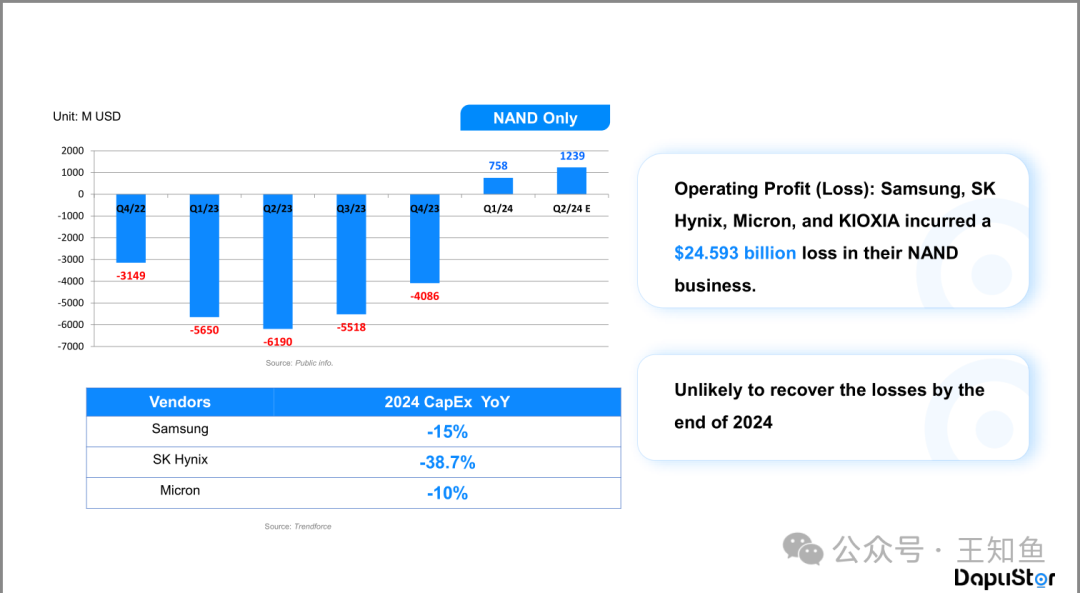

NAND 原厂面临的行业压力

• • 营业利润（亏损）：三星、SK 海力士、美光和铠侠在其 NAND 业务上累计亏损了 245.93 亿美元。
• • 难以在 2024 年底之前恢复这些亏损。

其中从年增长率来看，存储厂商 SK Hynix 的下降幅度更大。

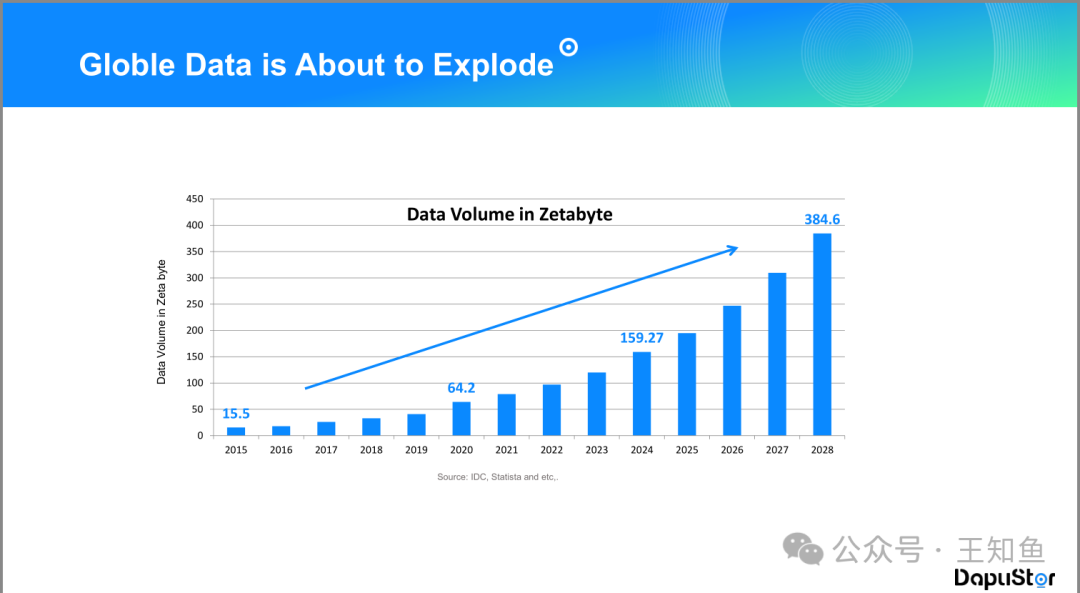

全球数据加速积累，对高效存储技术提出更多需求。

Note：从云厂商IaaS资源池来看，80%数据存储在HDDs，20%是高性能SSD。

参考阅读：

• • WD：HDDs 一直都在

NAND 存储的经典问题：写放大（WA）与垃圾回收（GC）

NAND 存储中的写放大（Write Amplification, WA）和垃圾回收（Garbage Collection, GC）是影响性能和寿命的两个经典问题：

1. 写放大（WA）： 写放大是指为了写入一定量的数据，NAND 闪存中实际写入的数据量往往会大于用户请求的数据量。这种现象主要是由于 NAND 闪存的“擦除块（Erase Block）”操作需要在更新数据时重新组织存储单元。写放大会导致更多的写入操作，增加了存储单元的磨损，缩短了 NAND 的寿命，同时还降低了写入性能。 2. 垃圾回收（GC）： 垃圾回收是 NAND 闪存中用于回收无效数据空间的过程。由于 NAND 闪存只能擦除整块数据而不能逐字节擦除，因此当数据被更新或删除时，原位置的数据会被标记为无效。为了释放空间，GC 过程会定期将有效数据移动到新的位置，并擦除整块包含无效数据的存储单元。这一过程可能会触发额外的写操作，加剧写放大，进一步影响性能。 这两个问题相互影响：频繁的垃圾回收会增加写放大，而写放大又会导致更多的垃圾回收需求。因此，优化 WA 和 GC 是 NAND 存储系统设计中的核心挑战，直接关系到设备的性能和耐久性。

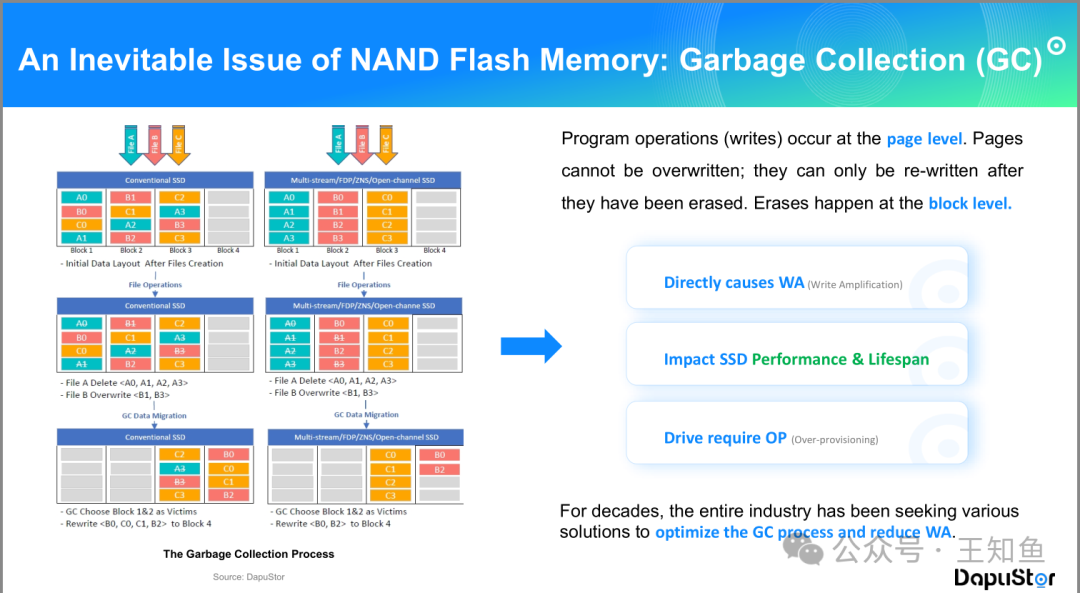

图左示意两种常见下的GC效率：

• • 左1 File 乱序写入SSD页，分布在不同块上，文件操作后GC过程需擦除原页，并迁移数据到新页，造成额外的数据写入和空间占用；
• • 左2 File 顺序写入SSD页，集中分布在相同/邻块上，GC过程相对简单，迁移和额外写入量少。

上述问题课题研究

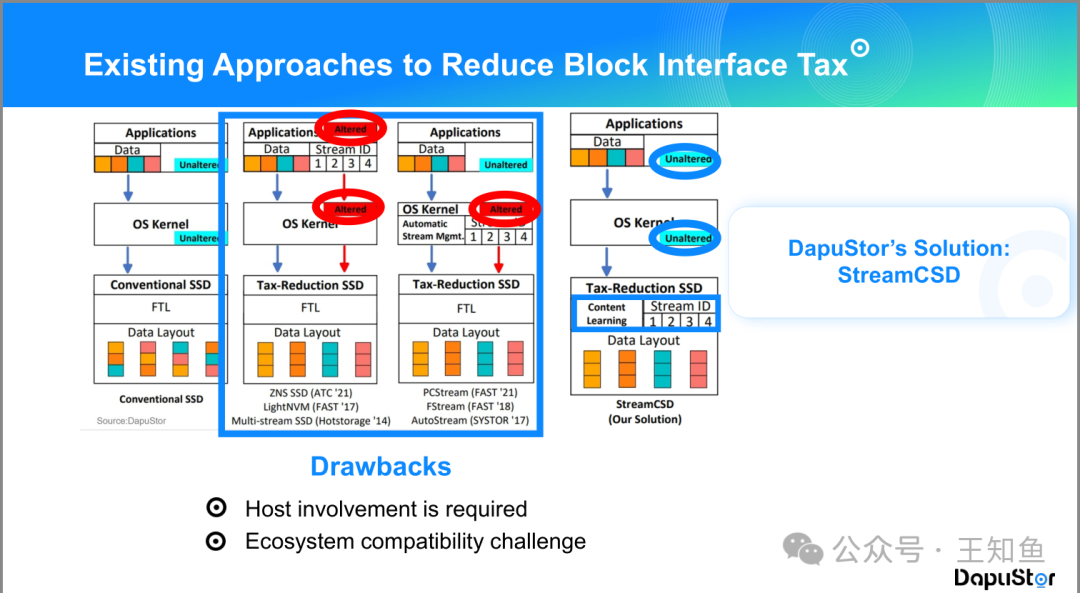

图中从左至右，讨论了几种优化方案。

• • 左1 传统SSD方案，没有在SSD 页/块 层面做优化，写放大和GC影响明显；
• • 左2 主机侧优化的写入方案，以ZNS方案为代表，文件写入到SSD之前，需Host参与页面分配和写入顺序规划；
• • 左3 主机侧不参与，内核（文件系统？）优化
• • 左4 DapuStor 方案[1]：StreamCSD，无需Host、OS定制优化，在SSD侧完成数据重排写入，并将其定义成计算型存储（CSD）

Note：这和海外厂商以压缩、加密、搜索、重删等场景定义计算型存储，还是有些差异的，如果StreamCSD的实现是通过文件系统下沉SSD完成的，那这个方案和国内忆芯的CSD就非常接近了，一体两面，核心都是基于文件系统来完成。

参考阅读：

• STARBLAZE（忆芯）：SSD中分布式软件架构

前面讨论的问题，优化方案和实现逻辑：聚类。

根据文本格式和数据结构，不同的数据（场景）适配不同的聚类算法。

这里简要介绍下 TF-IDF 和 K-means 聚类

1. TF-IDF（Term Frequency-Inverse Document Frequency） TF-IDF 是一种常用的文本特征提取方法，用于衡量一个词语在文档中的重要性。它主要通过两个要素来计算：

• • 词频（TF）：一个词在文档中出现的次数，表示该词在文档中的重要性。如果某个词在文档中出现频率高，则该词对该文档的描述性较强。
• • 逆文档频率（IDF）：衡量一个词在整个文档集中的稀有性。如果一个词在多个文档中出现频率较低，则该词的重要性更高。

TF-IDF 的结果是一个特征向量，表示每个词在文档中的权重。它在信息检索和文本分析领域广泛应用，例如搜索引擎中的关键字匹配、文本分类和聚类等。 2. K-means 聚类 K-means 是一种常见的无监督聚类算法，目的是将数据集划分为 KKK 个相互独立的簇（cluster），使得同一簇内的数据点尽可能接近，而不同簇之间的数据点相对较远。K-means 的主要过程如下：

• • 初始化：随机选择 KKK 个初始中心点。
• • 分配：将每个数据点分配到距离最近的中心点所在的簇。
• • 更新：重新计算每个簇的中心点，即该簇内所有数据点的均值。
• • 重复：重复“分配”和“更新”步骤，直到中心点不再变化或达到预设的迭代次数。

K-means 的优点是计算简单、收敛速度快，适合处理大规模数据集。但它对初始中心点敏感，容易陷入局部最优，而且只适合球状簇（簇内数据点的距离较均匀）。

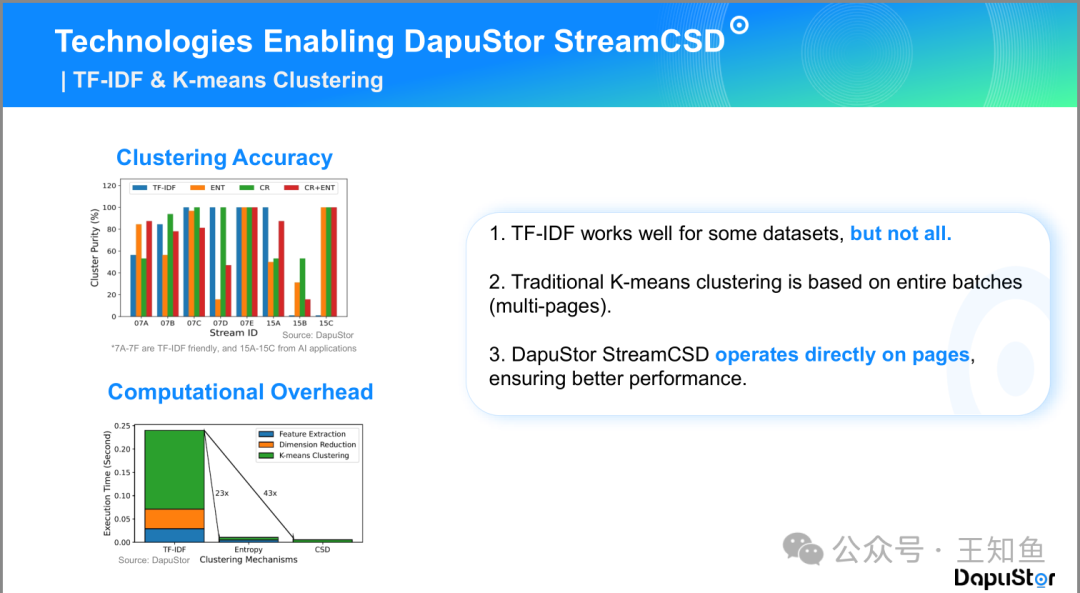

左下柱状图显示：不同方案的计算敏感性，其中：

• • TF-IDF 方案需要大量计算过程，相比之下，基于CSD方案，可以降低Host侧的计算压力。

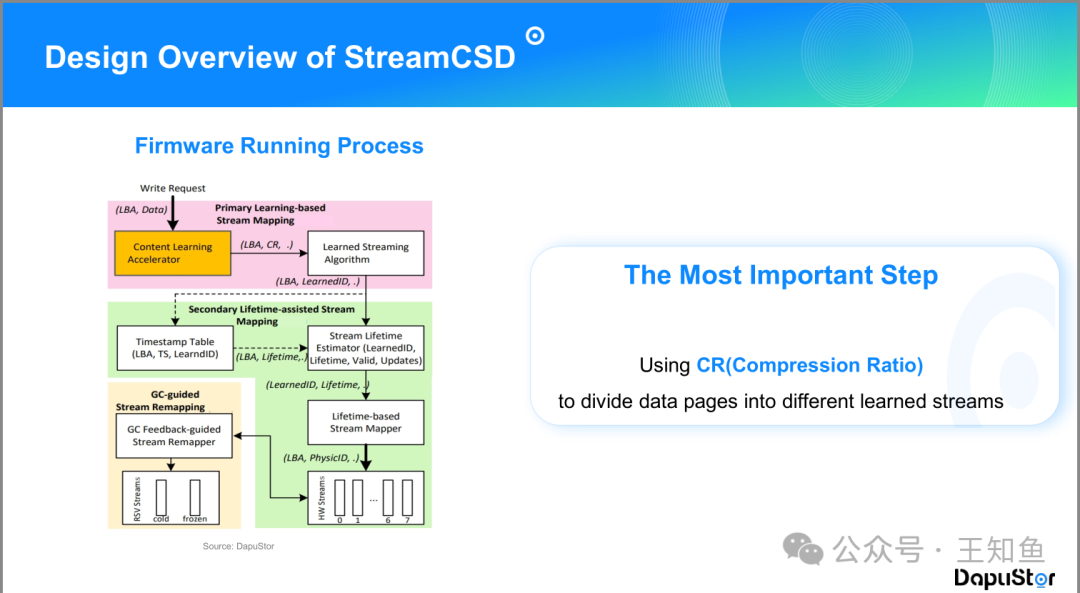

StreamCSD 设计概述

固件运行流程（Firmware Running Process）：

• • 写请求首先进入内容学习加速器（Content Learning Accelerator），通过压缩比（CR）等特征来识别数据并分类。
• • 数据流通过基于学习的流映射算法分类并生成 LearnedID。
• • 之后进入辅助寿命映射模块，根据数据流的寿命（Lifetime）等信息进一步细化流映射。
• • 最终由GC 引导的流重新映射模块，根据寿命信息进行流的冷、冻结等管理，优化写入操作的存储位置。

关键步骤：

• • 使用 压缩比（CR，Compression Ratio） 将数据页划分到不同的学习流中。

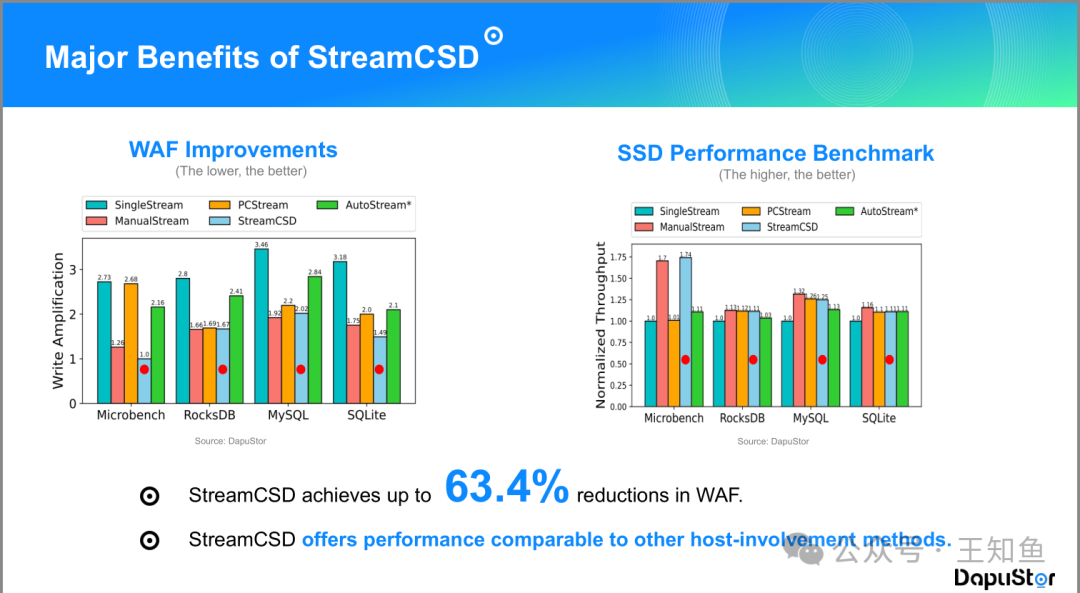

• • 写放大因子（WAF）改善：
  • • 左侧图表展示了不同流策略下的写放大因子（WAF）表现，越低越好。StreamCSD 在 Microbench、RocksDB、MySQL 和 SQLite 等应用中表现出显著的写放大因子降低。
• • SSD 性能基准测试：
  • • 右侧图表展示了在不同流策略下的 SSD 性能（吞吐量）基准测试，越高越好。StreamCSD 在各项测试中的性能表现相当，甚至更优。
• • StreamCSD 在写放大因子方面实现了最高 63.4% 的降低。
• • StreamCSD 提供了与其他主机参与方法相媲美的性能。

关于 SingleStream

SingleStream 是一种数据流管理策略，通常用于 NAND 存储系统中。它的核心思想是将所有数据统一分配到一个数据流（stream）中进行写入管理。这种方式相对简单，适用于一些不需要精细化管理的场景，但在实际应用中也有其明显的优势和劣势。 1. SingleStream 的主要特点 - 简单性：SingleStream 不进行数据的细化分类或动态管理，所有数据无论特性如何，统一分配到同一个流中，这使得实现成本低，适合简化设计的存储系统。 - 固定化管理：由于不区分数据特性，SingleStream 不会根据数据的写入频率、寿命或压缩比等因素进行动态调整，所有写入操作都以相同方式处理。 2. SingleStream 的优势 - 低实现成本：SingleStream 不需要复杂的硬件或固件支持来识别和分类数据，因此在系统资源有限或需求简单的环境下具有较高的性价比。 - 降低管理开销：相较于其他精细化的流管理策略，如 MultiStream 或 StreamCSD，SingleStream 减少了数据分流的管理开销，操作流程简单直接。 3. SingleStream 的劣势 - 写放大（WA）较高：由于缺乏对数据特性的区分，SingleStream 在 NAND 闪存中的写入效率较低。垃圾回收操作（GC）中需要频繁地移动和擦除数据，从而导致写放大因子（WAF）增高，加速了 NAND 单元的磨损。 - 性能瓶颈：在某些高频写入或高并发的场景下，SingleStream 可能无法充分发挥存储硬件的性能潜力，导致整体系统的读写性能较低。 4. SingleStream 的应用场景 SingleStream 适用于以下场景： - 低写入频率应用：在数据写入频率较低的场景下，SingleStream 的性能表现尚可，且能减少管理复杂性。 - 简化系统需求的设备：一些低端存储设备或资源受限的系统，可能会选择 SingleStream 策略，以节约硬件成本。 5. 与其他流策略的对比 SingleStream 与 MultiStream、StreamCSD 等策略相比，虽然实现简单，但在写放大因子和性能上有明显的差距。其他精细化的流管理方法会根据数据特性（如压缩比、寿命等）进行分流优化，这样能更好地控制写放大，提升性能和设备寿命。然而，这些方法往往需要更高的实现成本。

总结

1. 1. DapuStor的解决方案：StreamCSD技术，通过使用压缩率将数据页面划分为不同的学习流以降低写放大（WAF），并提供与主机参与方法相当的性能。
2. 2. StreamCSD的优势包括改善SSD性能、延长驱动器寿命、降低成本等。
3. 3. DapuStor的目标是为用户提供透明易用的产品，并帮助行业解决GC/WAF问题，平衡需求趋势和NAND供应。
