基于无线场景的企业认证802.1x域控环境方案（2）认证篇

域控环境案例

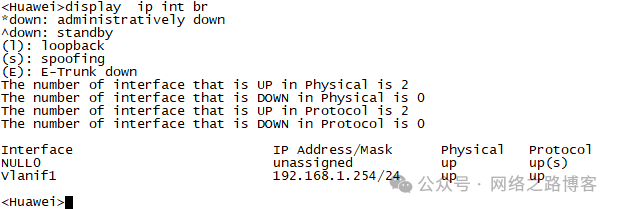

域集成环境是在企业原有域控的架构上面，我们搭建NPS、CA服务，这个时候的认证信息数据都直接通过域控里面的信息进行交互，而不存在NPS上面了。说下实际的环境，注意这里用的全是真机环境，可能大家注意到了这个环境里面没有AC，是的，博主这边暂时没有AC的真机在，本来可以用AR充当AC的，但是发现配置方式跟AC有点区别，所以把手里的3030DN刷成胖了，胖版本跟AC的配置思路流程以及方式都一模一样，所以这里就用了这样一个环境，这里再次说下跟AC+AP瘦环境是一模一样的。（并且模拟器不支持这个实验），环境很简单，爱快路由器LAN口地址192.168.1.5，然后POE做傻瓜POE交换机，接了一台AP（192.168.1.254）以及认证服务器（NPS/CA是192.168.1.252 域控是251）

1、定义认证模板

[Huawei]dot1x-access-profile name dot1x

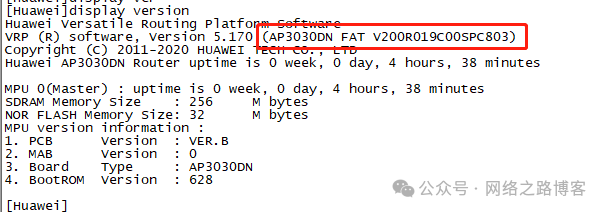

用的FAT里面最新的版本

2、定义Radius服务器

[Huawei]radius-server template dot1x
[Huawei-radius-dot1x]radius-server authentication 192.168.1.252 1812
[Huawei-radius-dot1x]undo radius-server user-name  domain-included
[Huawei-radius-dot1x]radius-server shared-key cipher ccieh3c.com

3、服务器端配置

这里服务器定义是有两个，一个NPS/CA服务器，一个域控服务器，之前我们已经把NPS/CA加入域了，也安装了服务，首先我们来配置NPS服务。

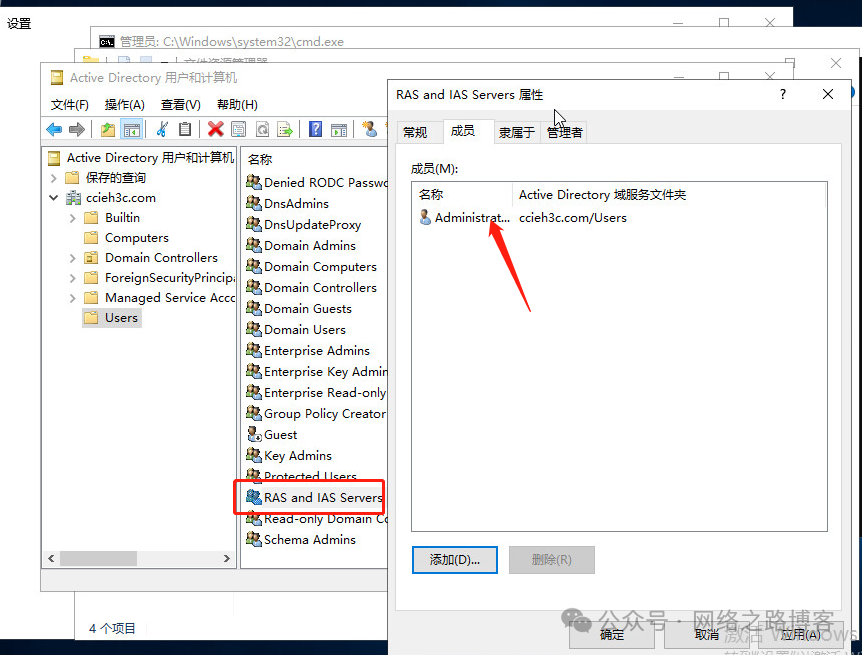

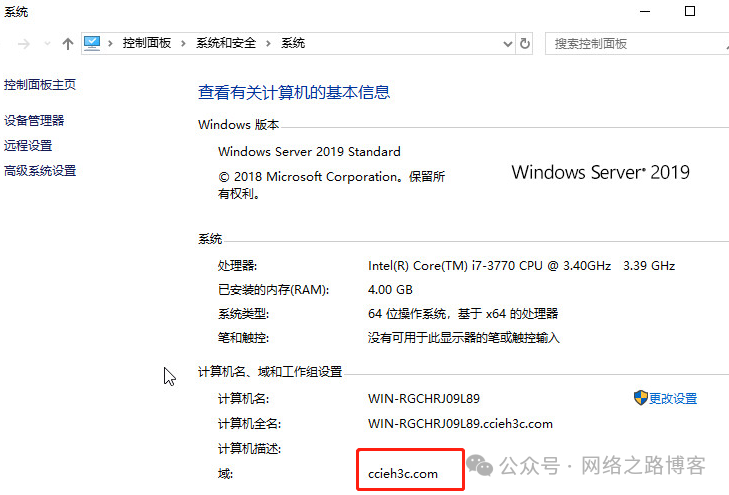

首先是加入了域的，但是这里要注意一个事情，比如我们用的xxx用户加入域跟登陆的，那么这个账户需要加入一个组，加入RSA and IAS Servers。这边用的是Administrator登陆

的，所以需要在域控上面把这个用户加入这个组。

记得，这是在域控操作，这样的话，NPS服务器才有权限跟域控进行交互。然后我们回到NPS服务器继续操作。

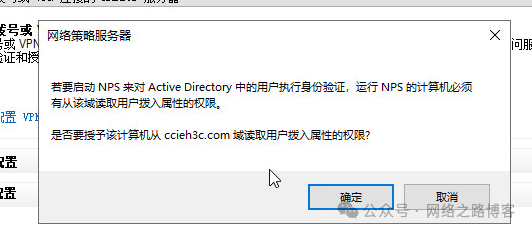

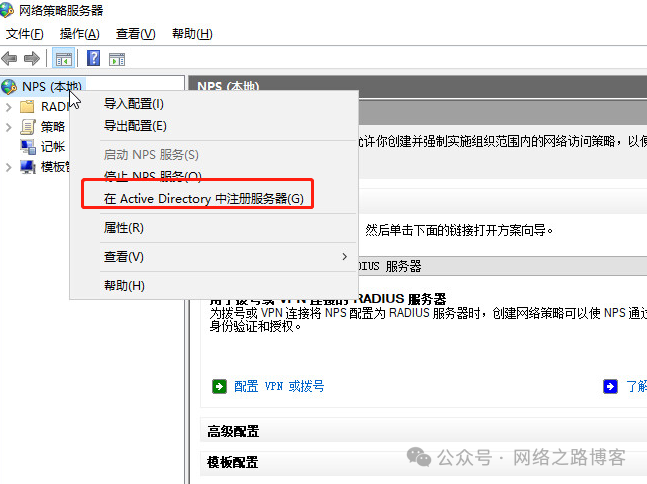

在AD中注册服务器

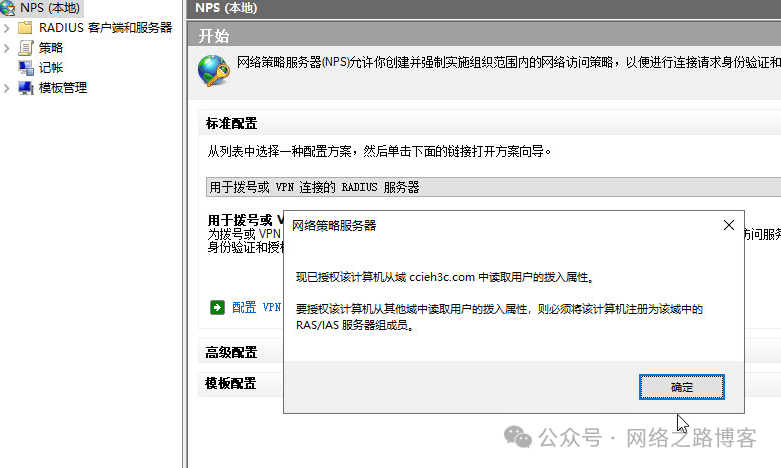

注册后，这样NPS加上登陆的帐号就有读取用户的属性权限了。

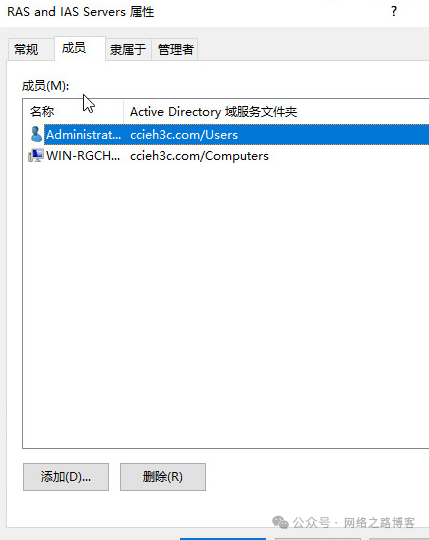

ISA组里面多了一个计算机的，就是刚刚我们注册的时候自动加入的。

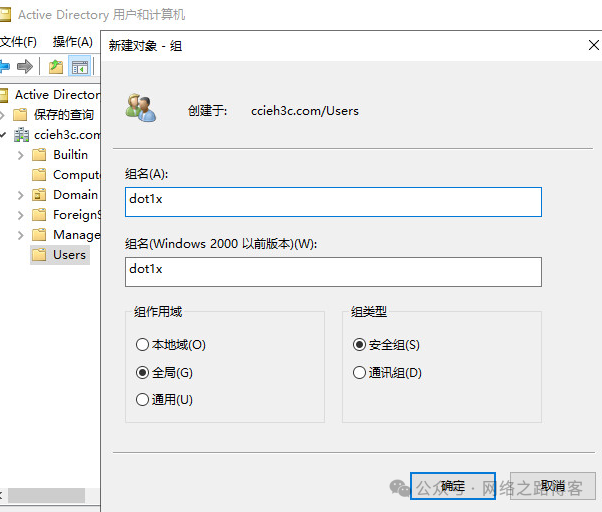

在域控里面新建立一个组

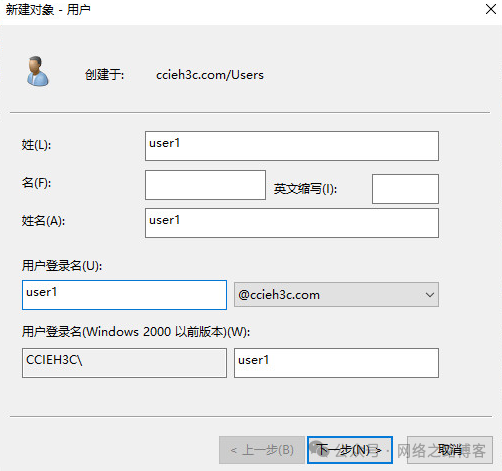

新建立一个用户

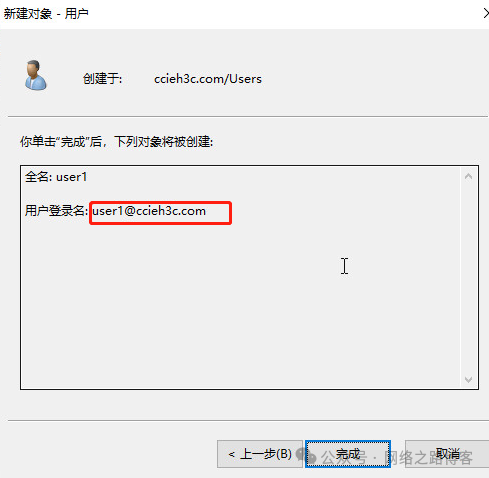

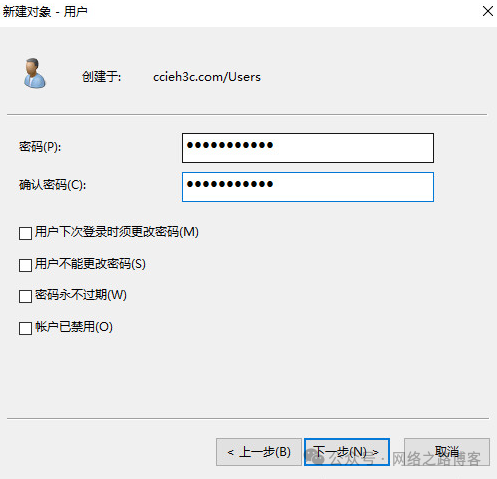

输入密码， 然后下一步完成。可以看到登录名是有后缀的。

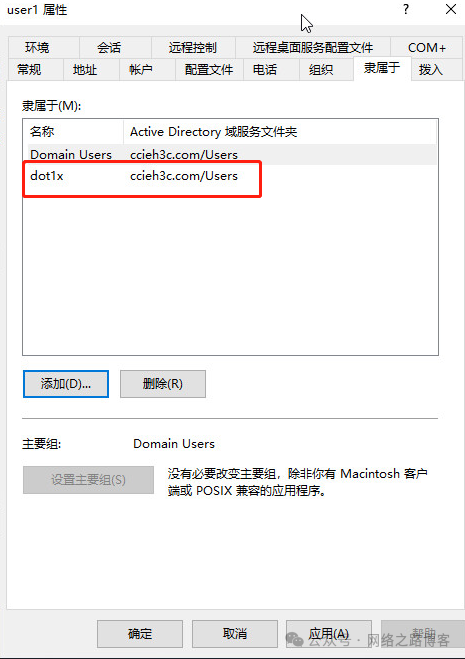

我们把这个组加入到dot1x去，这样可以通过组来调用。

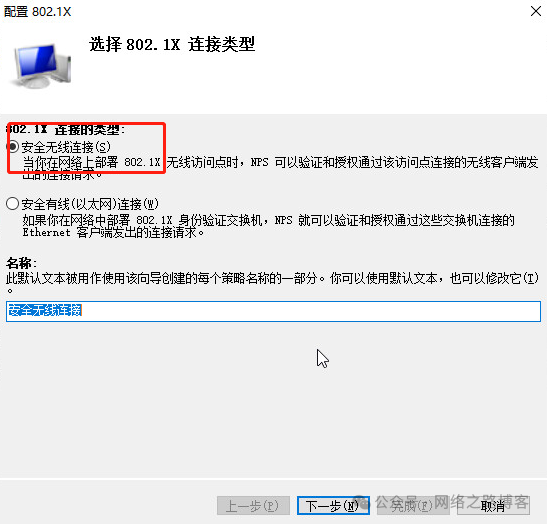

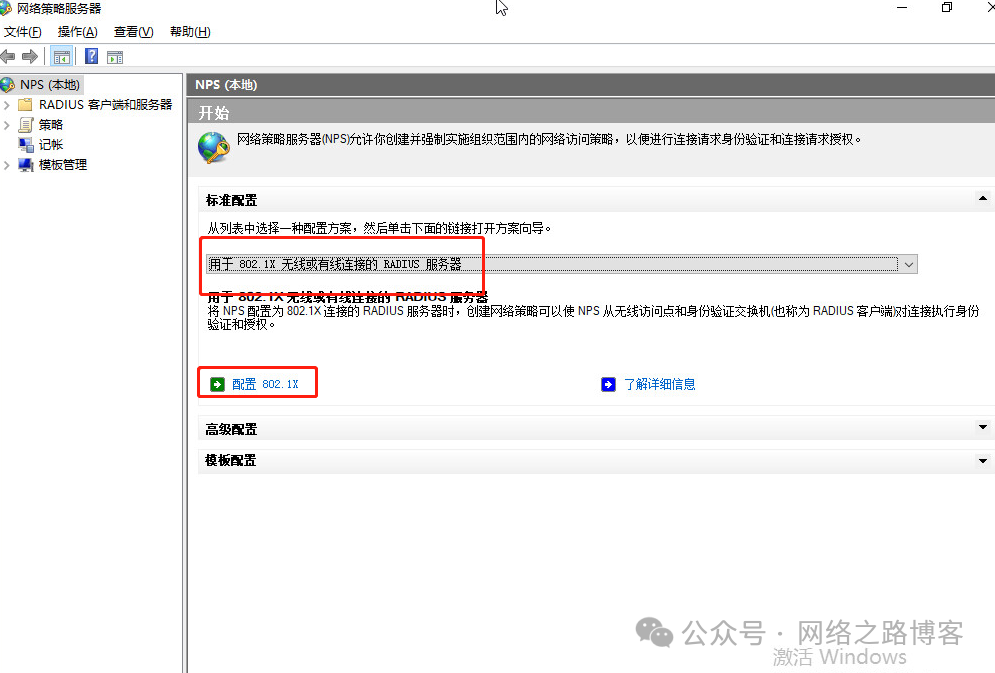

打开NPS，用向导创建

添加客户端

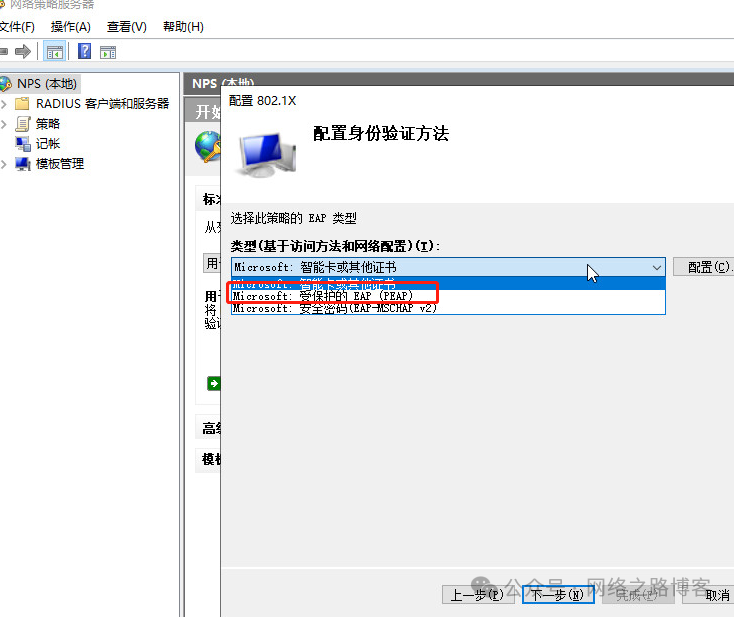

这里注意要选择PEAP，默认是智能卡或其他证书，也就是TLS

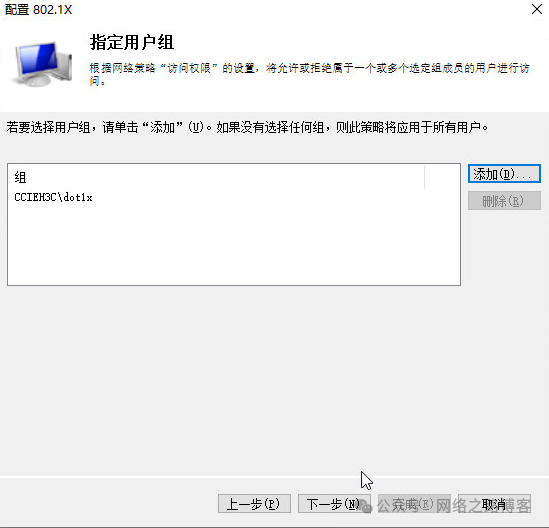

这里调用dot1x组

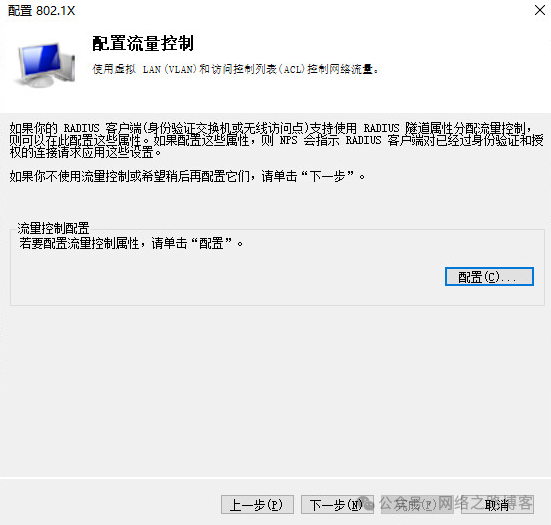

默认下一步

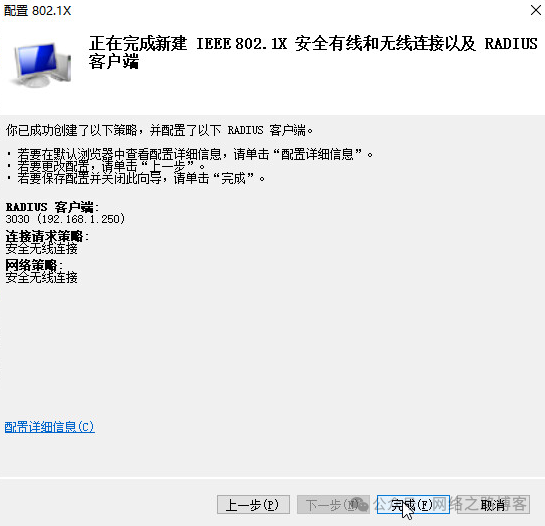

完成

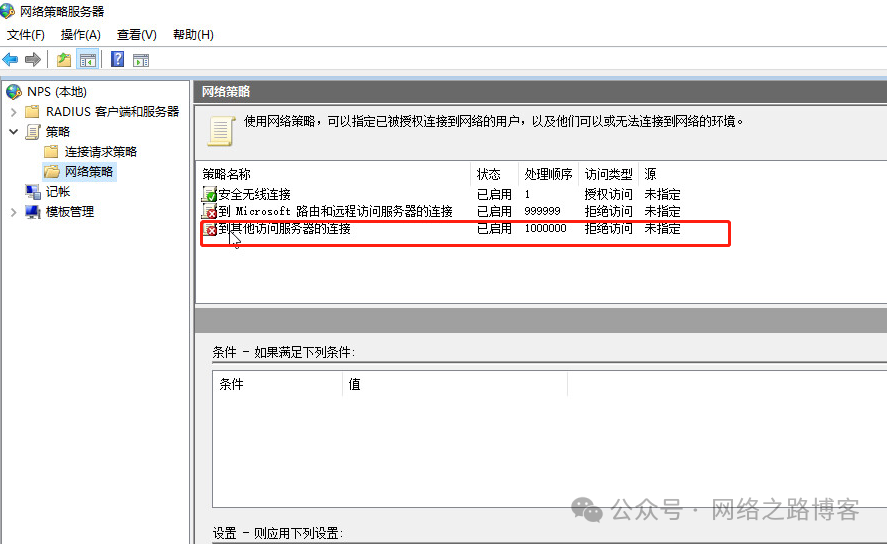

我们把网络策略最后一条改下，用于测试，至于为什么在第二十篇里面讲解的很详细，可以回顾下。

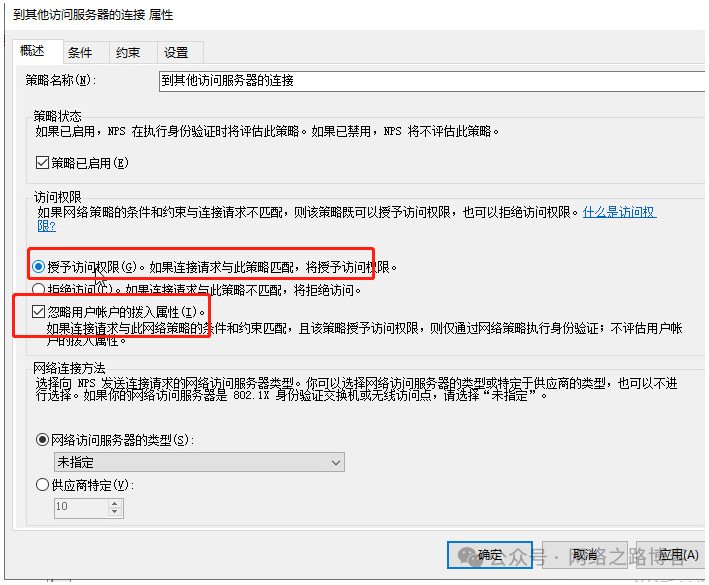

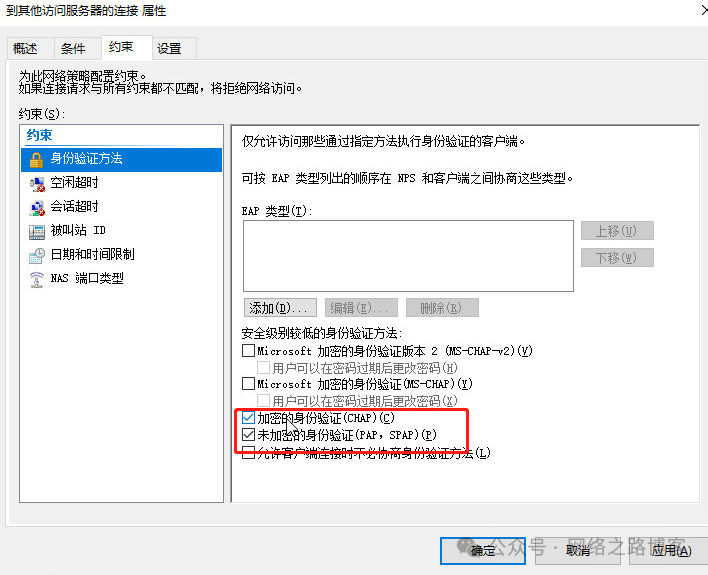

首先授予权限，并且忽略用户属性，然后约束里面选择PAP与CHAP认证。

都配置完了，我们首先又是测试连通性，这个步骤非常重要，成功了表示已经成功了50%以上。

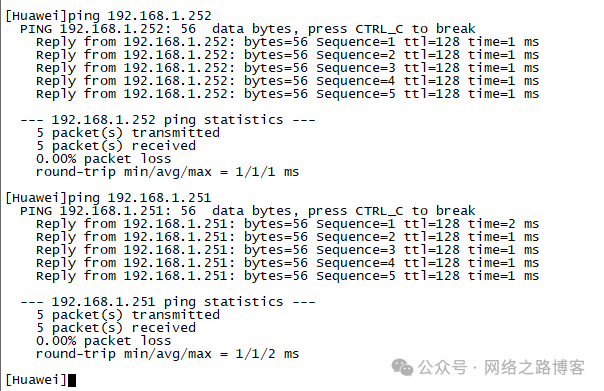

先ping测试，基本通信要OK

这里出现了第一个问题，超时了，超时一般三个问题

1、抵达不了服务器，服务器没收到，这里我们ping了服务器连通性没问题，

2、服务器指定客户端的地址出错了，所以没办法回包。

3、服务器个人防火墙阻止了

第一点，我们测试了连通性可达的，我们来看下第二点

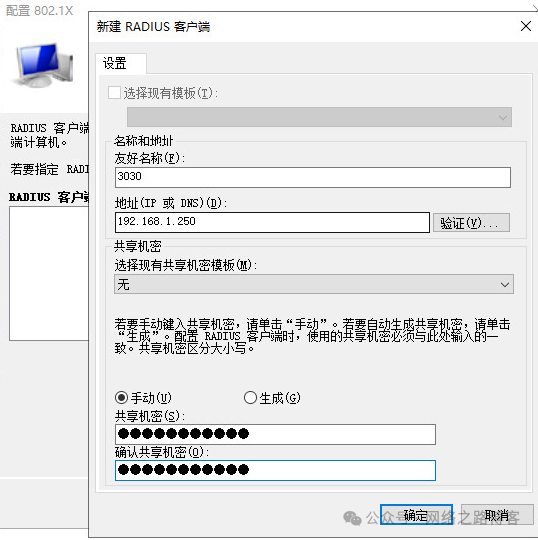

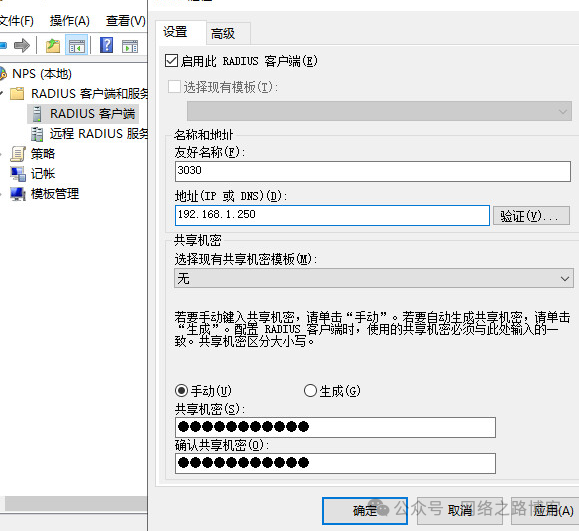

客户端地址指定的是1.250

而我们实际是1.254，所以会超时，修改下。

还是超时，那就得检查下第三点了。

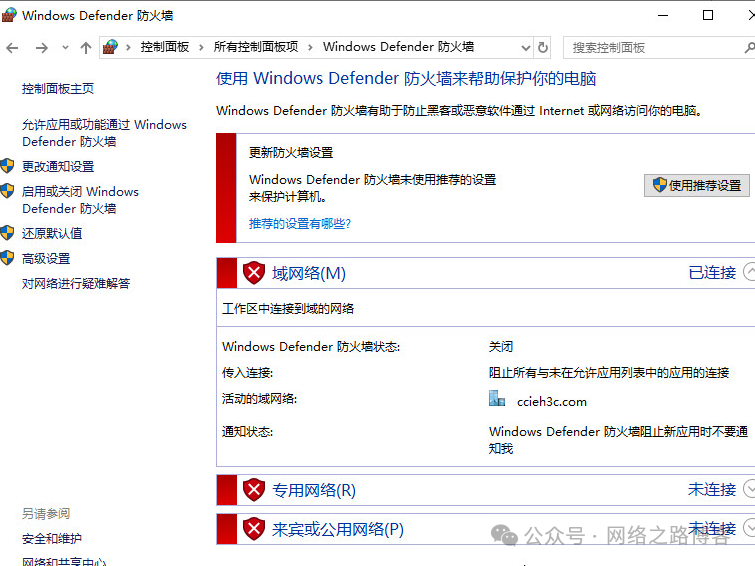

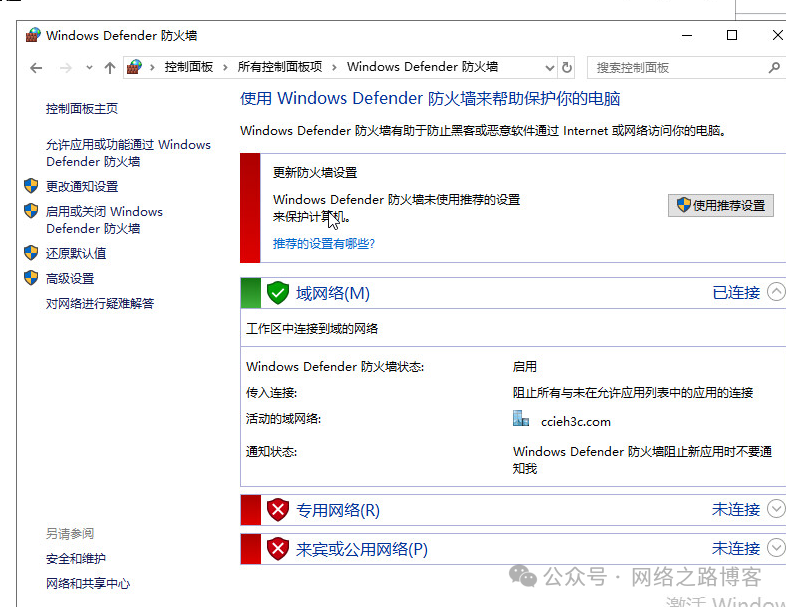

在控制面板里面，发现域网络的防火墙是开启的。

关闭后。

成功了。

4、定义认证方式

[Huawei]aaa
[Huawei-aaa]authentication-scheme dot1x
[Huawei-aaa-authen-dot1x]authentication-mod radius

5、定义认证模板

[Huawei]authentication-profile name dot1x
[Huawei-authentication-profile-dot1x]radius-server dot1x
[Huawei-authentication-profile-dot1x]authentication-scheme dot1x
[Huawei-authentication-profile-dot1x]dot1x-access-profile  dot1x

6、无线业务配置

[Huawei]wlan
[Huawei-wlan-view]ssid-profile name dot1x
[Huawei-wlan-ssid-prof-dot1x]ssid dot1x
[Huawei-wlan-view]security-profile name dot1x
[Huawei-wlan-sec-prof-dot1x]security wpa2 dot1x aes
[Huawei-wlan-view]vap-profile name dot1x
[Huawei-wlan-vap-prof-dot1x]ssid-profile dot1x
[Huawei-wlan-vap-prof-dot1x]security-profile dot1x
[Huawei-wlan-vap-prof-dot1x]authentication-profile dot1x

到这里，AP跟AC的配置都是一样的通用，就最后调用的时候不太一样，AC是调用在AP组，而AP就调用在射频口

[Huawei]interface  Wlan-Radio 0/0/0
[Huawei-Wlan-Radio0/0/0]vap-profile dot1x wlan 2
[Huawei]interface  Wlan-Radio 0/0/1
[Huawei-Wlan-Radio0/0/1]vap-profile dot1x wlan 2

Windows7测试验证

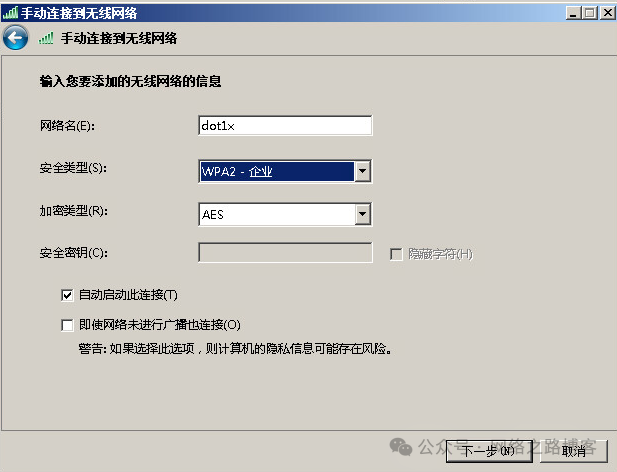

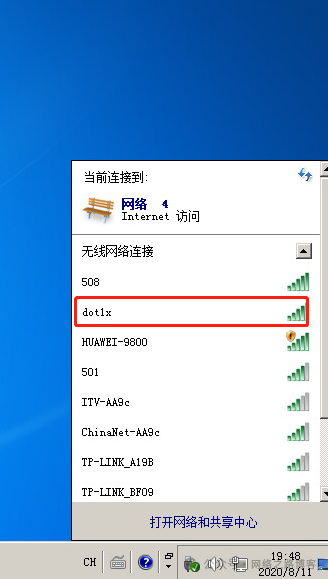

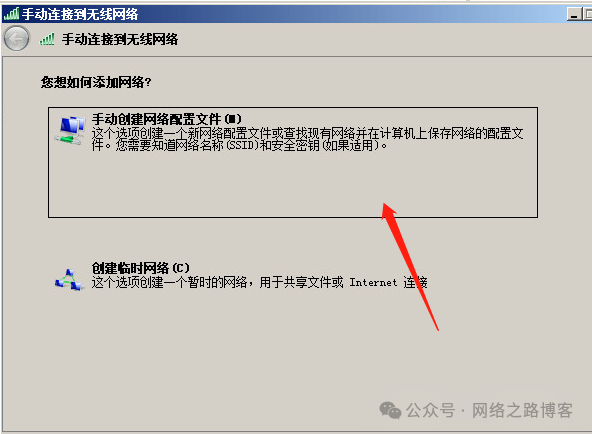

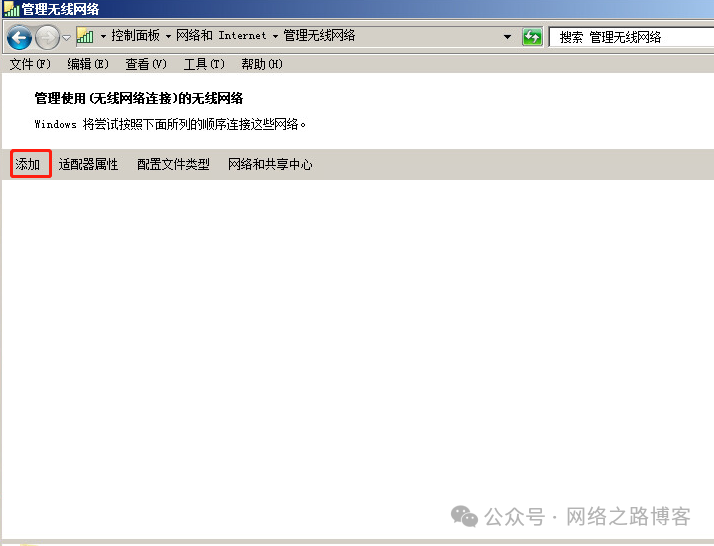

跟独立一样，Windows自动搜索的不行，必须手动添加

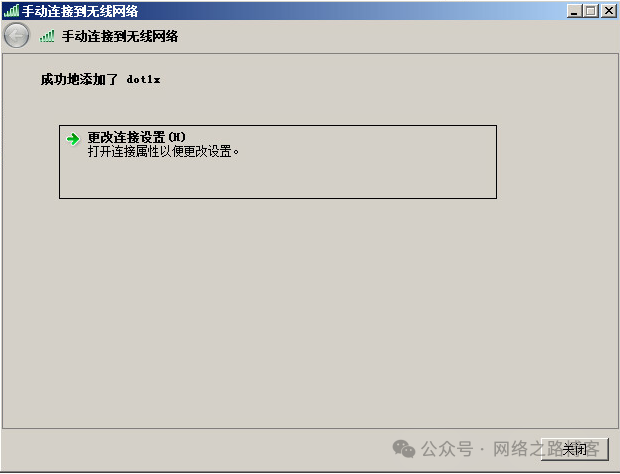

点击更改设置

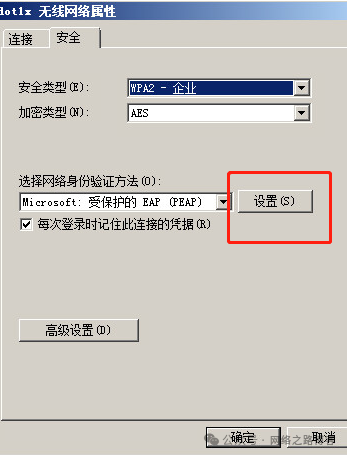

设置

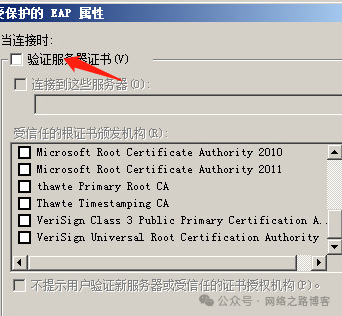

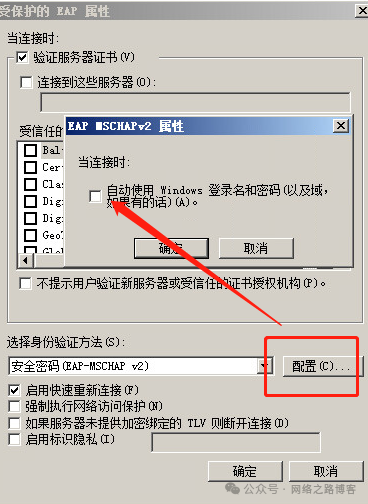

这个沟去掉

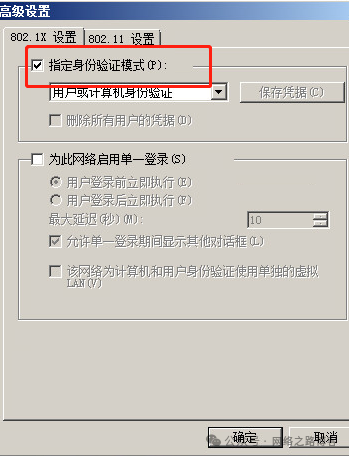

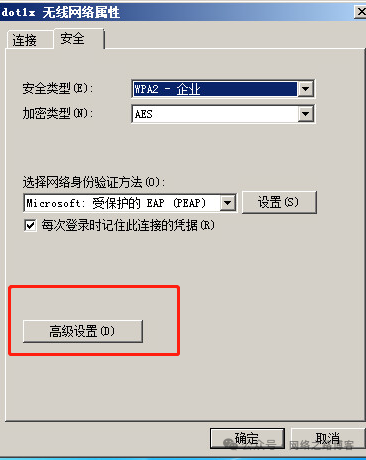

高级设置

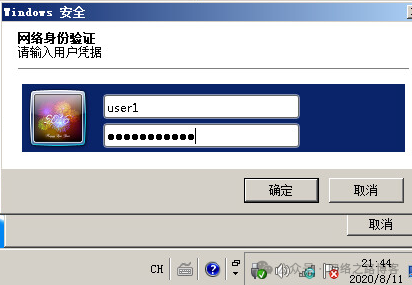

输入用户名信息

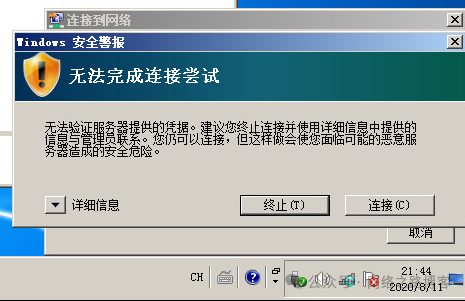

这是因为我们服务器的证书是自己的，并且不是买的公有的，所以会提示不信任，这里可以点击连接即可，如果不想这个提示出来，可以把验证码服务器证书给关了。

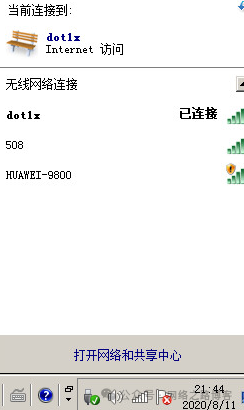

这个时候就连上了，这个就是WINDOWS客户端的一些问题。

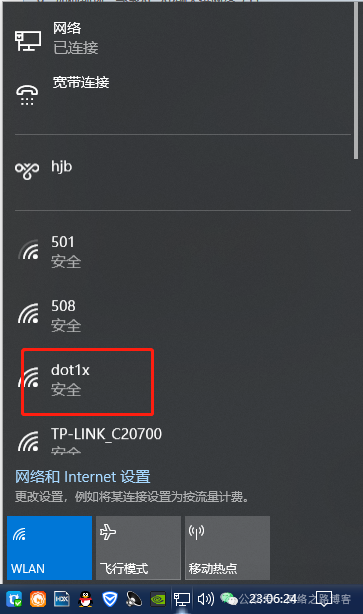

Windows10 测试验证

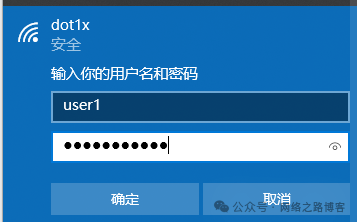

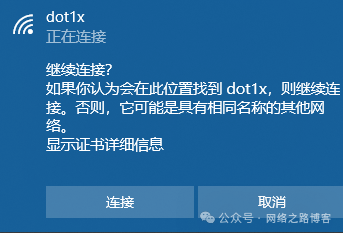

点击确定

连接即可。

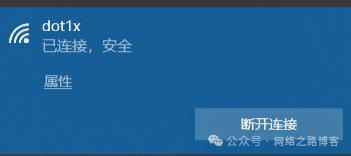

可以连上了，并没有任何问题，可以发现Windows10还是优化了很多的。

手机客户端 测试验证

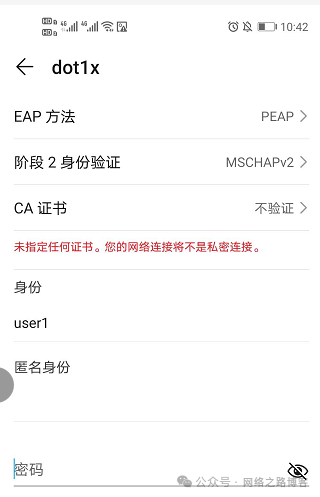

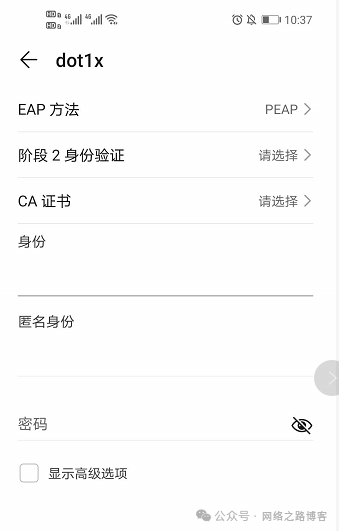

手机的话 不同的系统有点不太一样，博主荣耀30的需要手动选择阶段2的身份证验证以及CA证书，然后输入身份跟密码

输入身份密码即可（身份就是用户名）

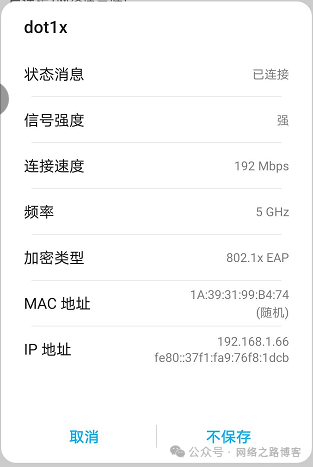

这个时候就连上了。而小米的系统则人性化一些，直接输入帐号密码就行，不需要用户来选择PEAP跟CA证书。

排错与维护命令

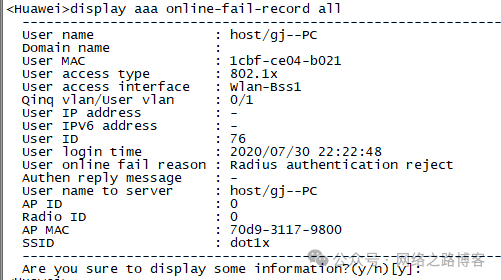

display aaa online-fail-record all：查看AAA认证失败的原因

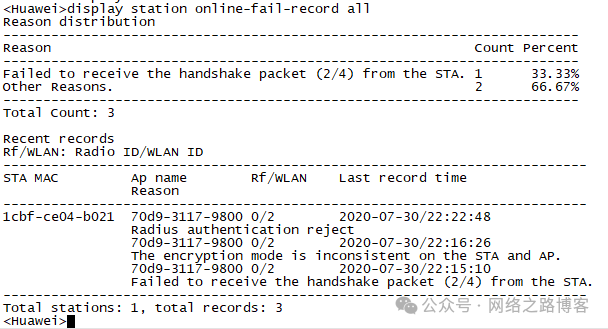

display station online-fail-record all：查看客户端上线失败的原因

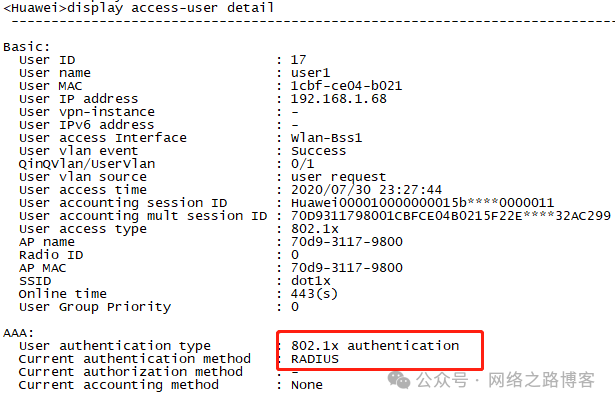

display access-user detail ：查看用户的详细情况

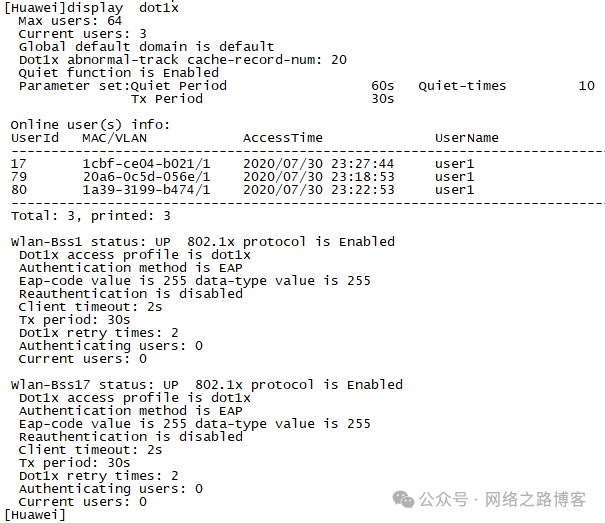

display dot1x：查看dot1x的认证情况

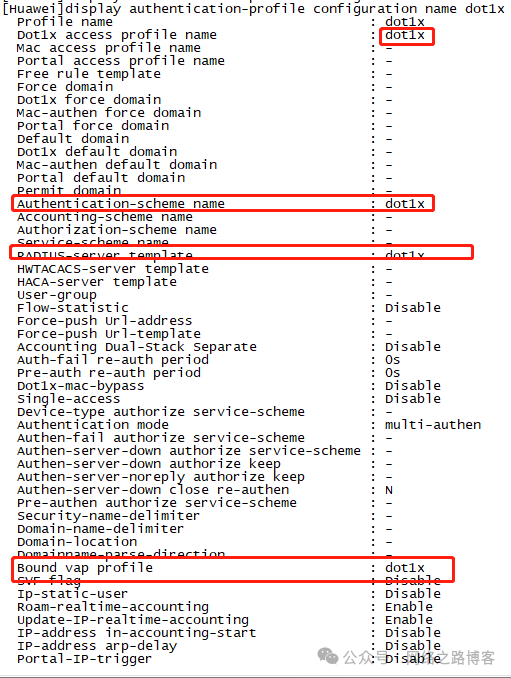

display authentication-profile configuration name dot1x：查看认证模板的参数

可以看到我们调用的一些参数，以及绑定在了哪个VAP模板里面。

排错日志维护

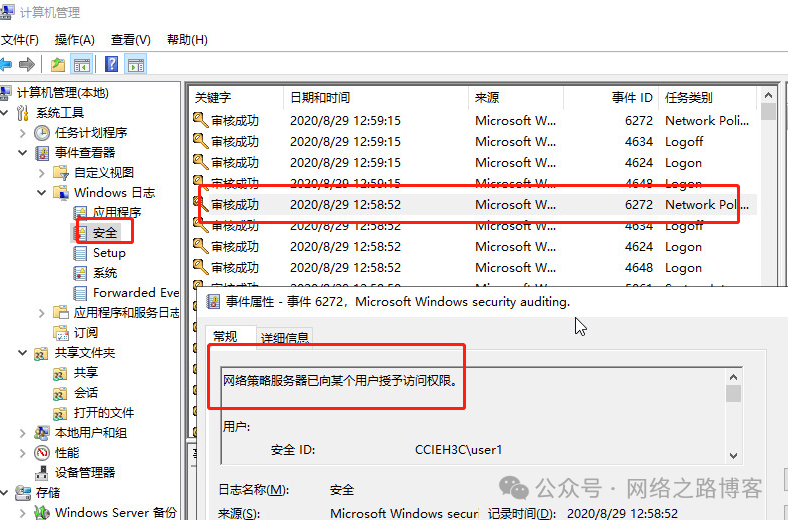

关于域集成环境的话，查看日志还是在NPS的安全日志里面，所有的认证信息都是由他来审核，所以排错还是在这。另外这里说下，域控集成环境，只是

用户信息存在了域控上面，我们NPS就起到一个查询数据以及策略的作用，而独立环境则是用户信息策略都在NPS上面。

总结

在整个流程中最容易出现的问题就在于radius客户端（AC）与服务器之间的交互了，这里总结几个容易忽略的地方。

1、当AC与服务器都搭建完成后，先ping测试下到服务器的连通性，基本通信都不行，后面就没法进行（服务器注意防火墙关闭了）

2、AC或者FAT AP指定服务器模板，主要是认证服务器地址、端口号、秘钥以及是否包含域信息。

3、服务器可以通过向导模式创建基于无线的802.1x环境，但是test-aaa是基于有线的环境，默认匹配有线的策略是拒绝的，我们需要开启，并且应许CHAP与PAP协议，这样就可以test-aaa成功。

4、域控环境下NPS负责策略应用，然后查询域控里面的用户信息，给予用户审核结果，在刚开始的时候一定要注册到AD域中，否则会出现查询不了的情况

5、遇到test-aaa超时的情况，一定要通过几个要素来判断（1）是否能ping通 （2）客户端与服务器是否指向正确 （3）服务器的域控防火墙是否关闭

6、在遇到客户端接入不成功的情况下，我们要利用查看命令 display aaa online-fail-record all display station online-fail-record all 包括Windows服务器的日志都能给出提示出现在哪个环节。

7、用户名密码创建的时候一定要细心，否则会认证失败，找到用户信息。（Windows日志主要安全里面---任务类别是Network policy server这个）

8、关于服务器证书，这里是CA与NPS装在一起，默认已经生成了一个服务器的证书，而且有效期是10年。

9、可以通过查看dot1x以及认证模板的参数来看调用的是否正确。

10、关于不同客户端的参数不太一样，需要细微的调整，这个根据实际情况来查看。
