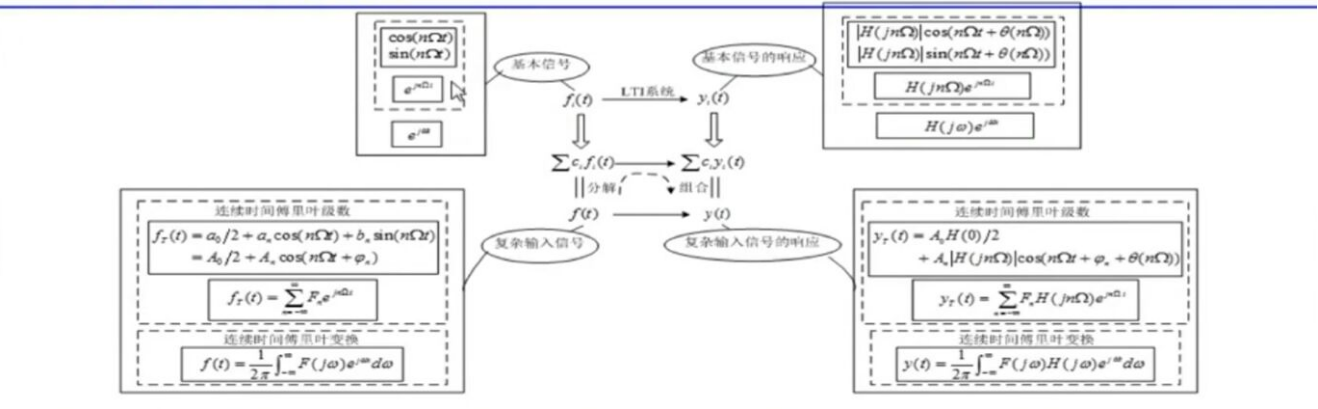

引言

时域分析（连续信号）

f(t)=f(t)*\delta(t)=\int_{-\infty}^{\infty}f(\tau)\delta(t-\tau)d\tau

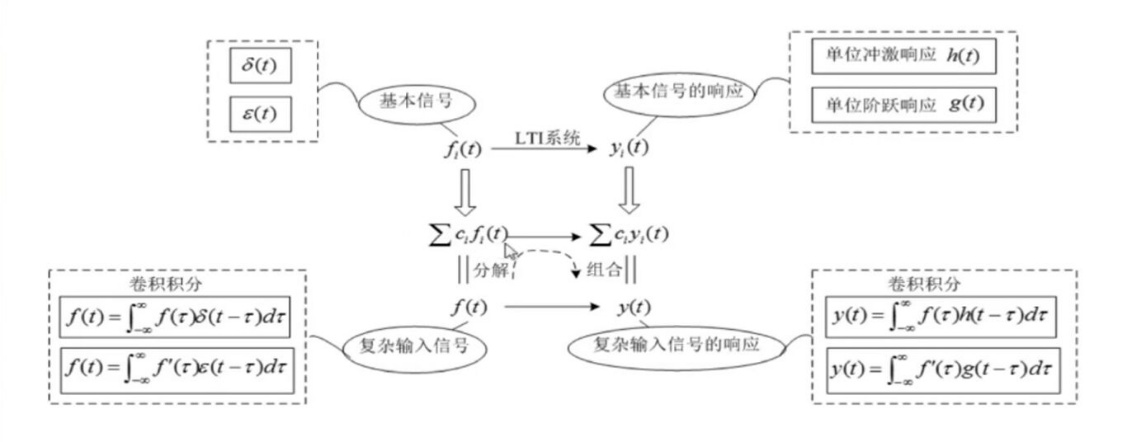

基本信号求出基本响应。任意信号可以分解为基本信号的线性组合（求和式）：连续->卷积积分，所以知道分解就可以求出复杂输入信号的响应。

时域分析的要点：以冲激函数为基本信号，任意输入信号可分解为一系列冲击函数；而

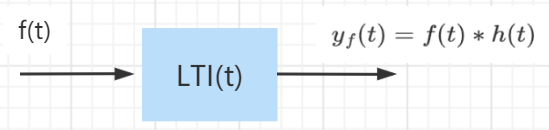

y_{zs}(t)=h(t)*f(t)\qquad(卷积)

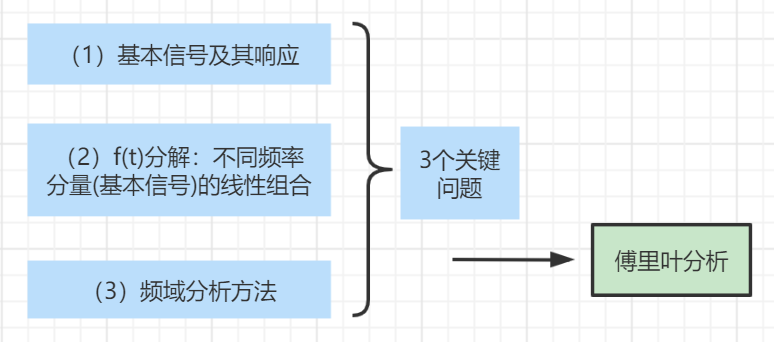

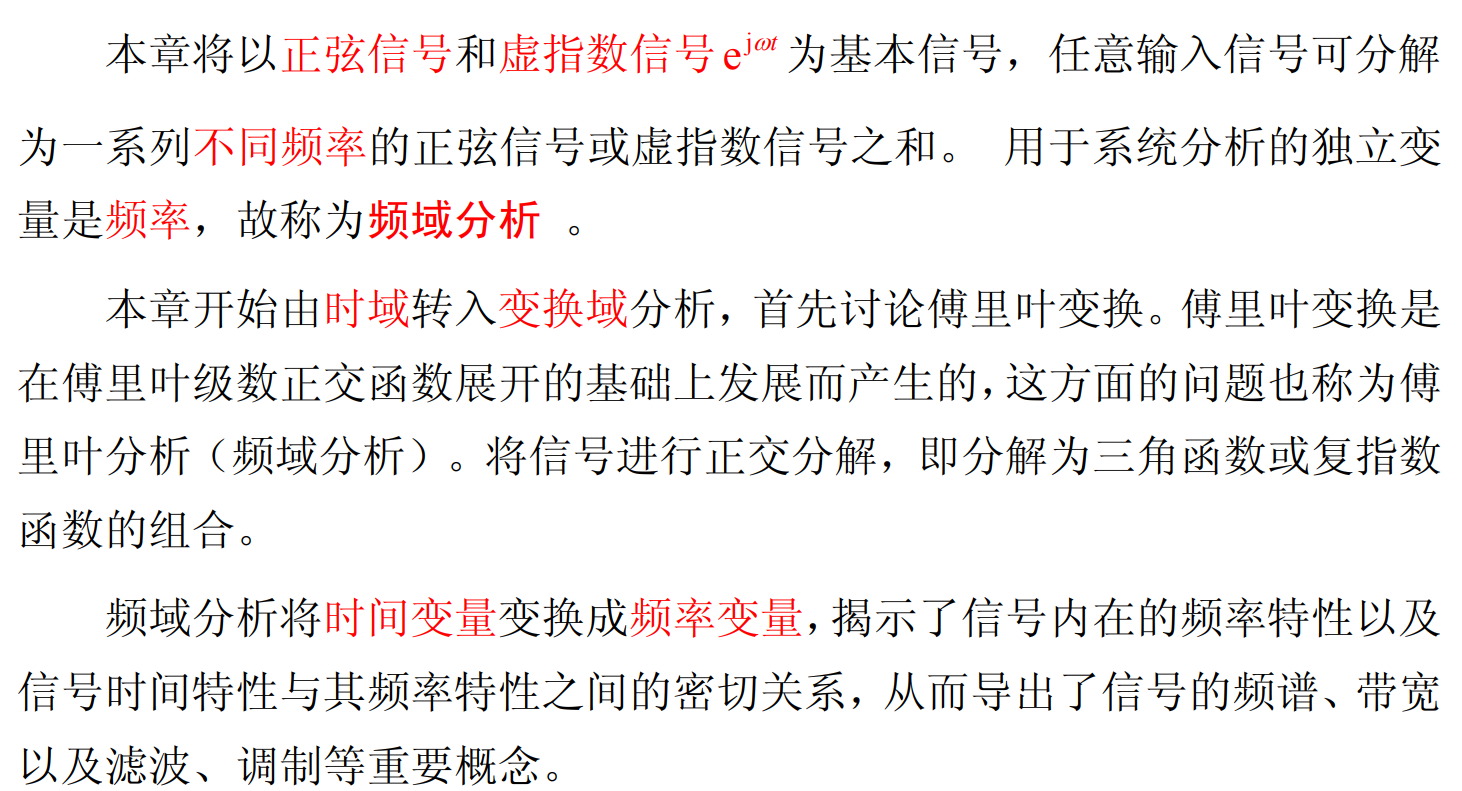

频域分析

系统分析的独立变量是频率，分析是在频率空间进行的，故称为频率域分析，简称频域分析（傅里叶分析）。

频域分析法要点以正弦信号和虚指数信号为基本信号，将任意输入信号分解为一系列不同频率的正弦信号或虚指数信号之和，再利用LTI性质求出系统的响应。

信号分解为正交函数

信号怎样分解最有效？信号分解为正交函数

信号 -> 矢量

信号分解 -> 矢量分解 -> 矢量正交 -> 信号正交
信号 -> 正交集/分解成正交信号的组合

矢量的正交分解

矢量正交：2个矢量的点积/内积为0
正交矢量集：n对正交矢量的集合

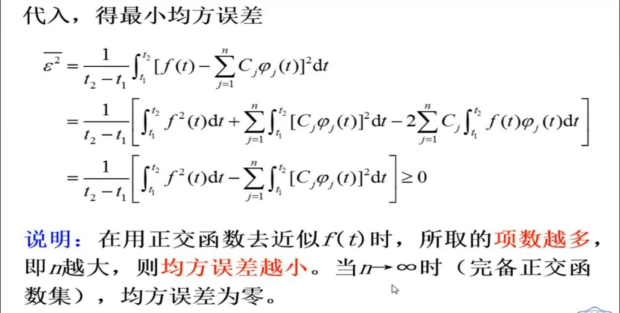

非正交矢量的近似表示及误差 -> 误差最小\stackrel{\rightharpoonup}{V_{e}}\stackrel{\Delta}{=}\stackrel{\rightharpoonup}{V_{1}}-c_{12}\stackrel{\rightharpoonup}{V_{2}}\用与V_{2}成比例的矢量c_{12}\stackrel{\rightharpoonup}{V_{2}}近似表示\stackrel{\rightharpoonup}{V_{1}}\|c_{12}\stackrel{\rightharpoonup}{V_{2}}|=|\stackrel{\rightharpoonup}{V_{1}}|\cos\theta\c_{12}=\frac{|\stackrel{\rightharpoonup}{V_{1}}|\cos\theta}{|\stackrel{\rightharpoonup}{V_{2}}|}={|\stackrel{\rightharpoonup}{V_{1}}||\stackrel{\rightharpoonup}{V_{2}}|\cos\theta}{|\stackrel{\rightharpoonup}{V_{2}}||\stackrel{\rightharpoonup}{V_{2}}|}=\frac{\stackrel{\rightharpoonup}{V_{1}}\cdot\stackrel{\rightharpoonup}{V_{2}}}{\stackrel{\rightharpoonup}{V_{2}}\cdot\stackrel{\rightharpoonup}{V_{2}}}\推广:c_{1r}=\frac{\stackrel{\rightharpoonup}{V_{1}}\cdot\stackrel{\rightharpoonup}{V_{r}}}{\stackrel{\rightharpoonup}{V_{r}}\cdot\stackrel{\rightharpoonup}{V_{r}}}\qquad\stackrel{\rightharpoonup}{V_{r}}是分量\正交时，\stackrel{\rightharpoonup}{V_{2}}无法表示\stackrel{\rightharpoonup}{V_{1}}，c_{12}=0

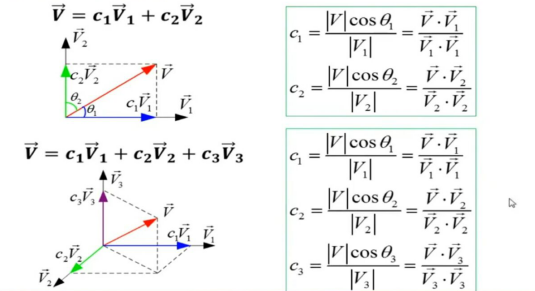

矢量正交分解：

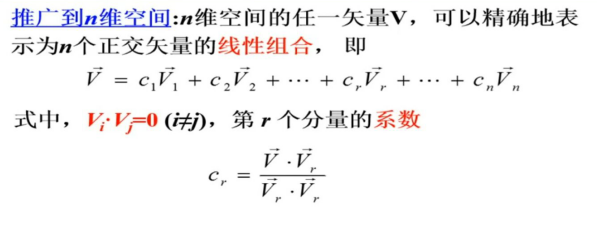

-> 推广到n维空间

思路：将矢量空间正交分解的概念推广到信号空间——在信号空间找到若干个相互正交的信号作为基本信号，使得信号空间中任意信号均可表示成它们的线性组合。

信号的正交分解

信号空间里怎样构建信号分解？

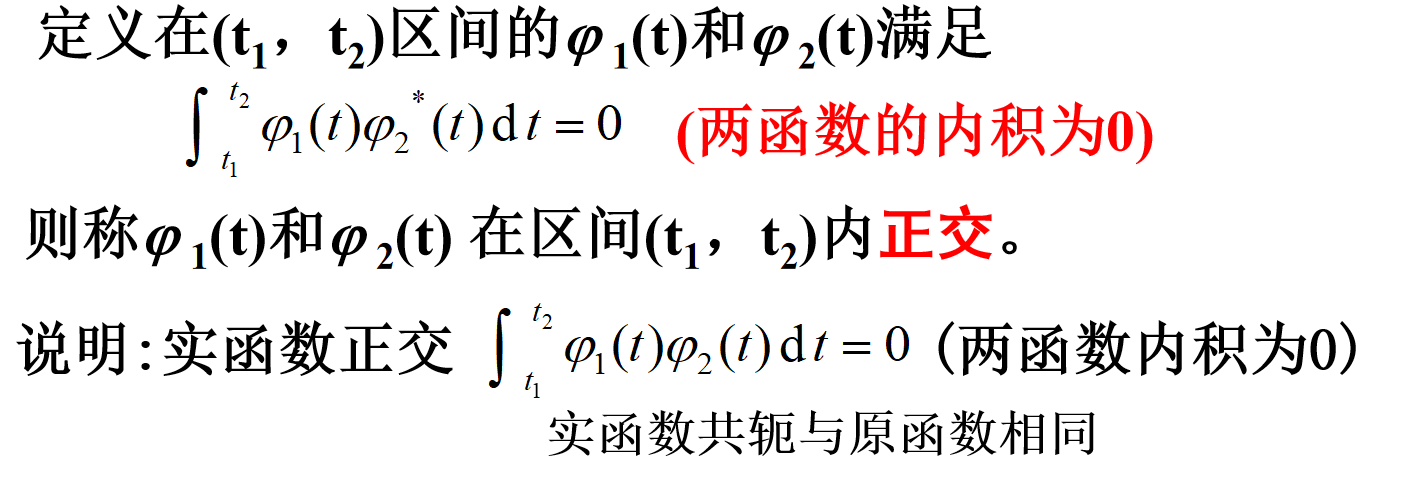

信号正交

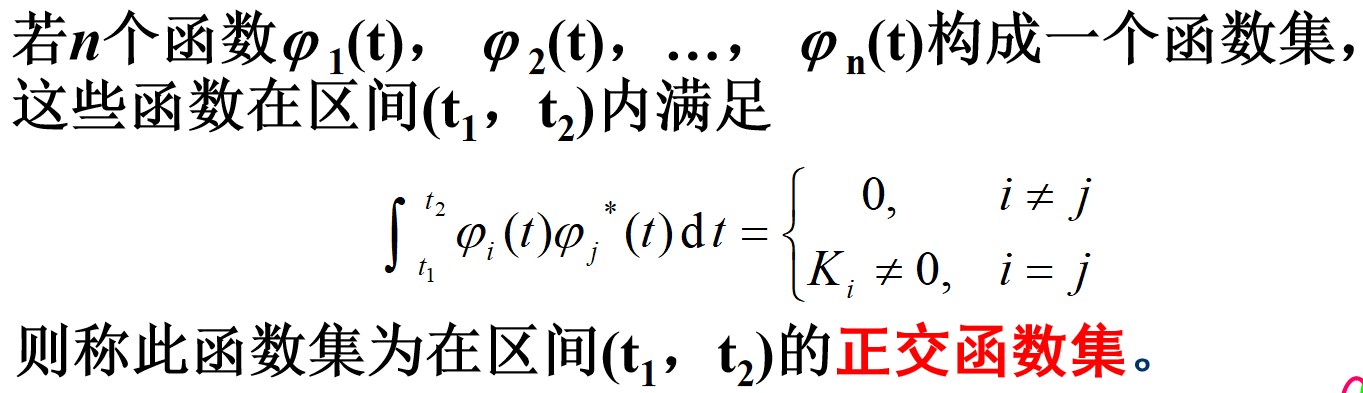

正交函数集

标准正交函数集：K_{i}=1

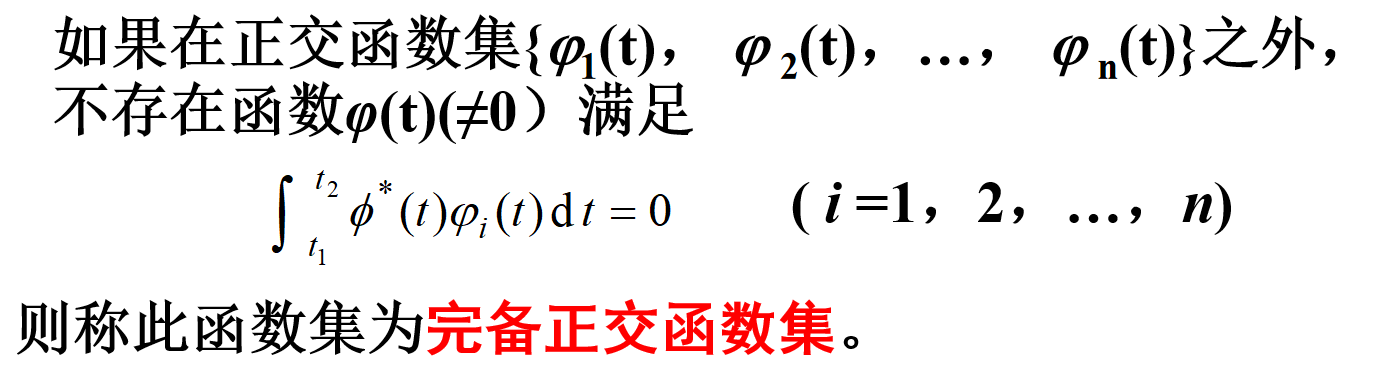

完备正交函数集(全部找到又不多找)

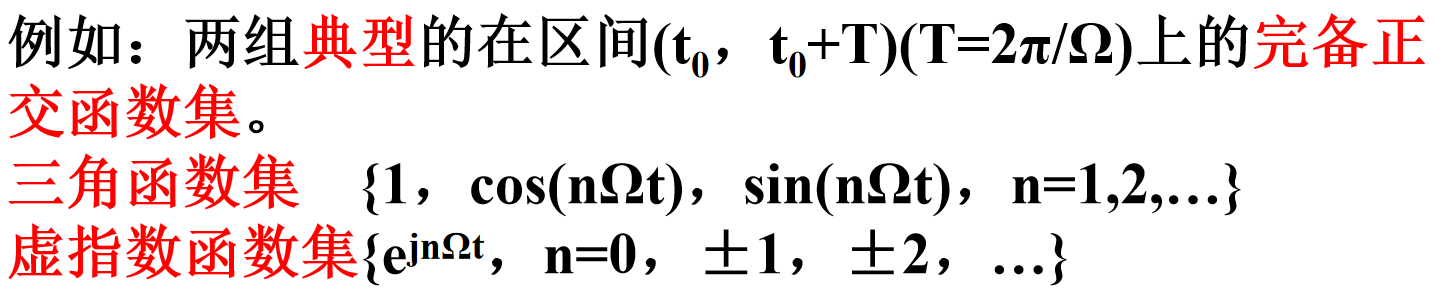

典型例子

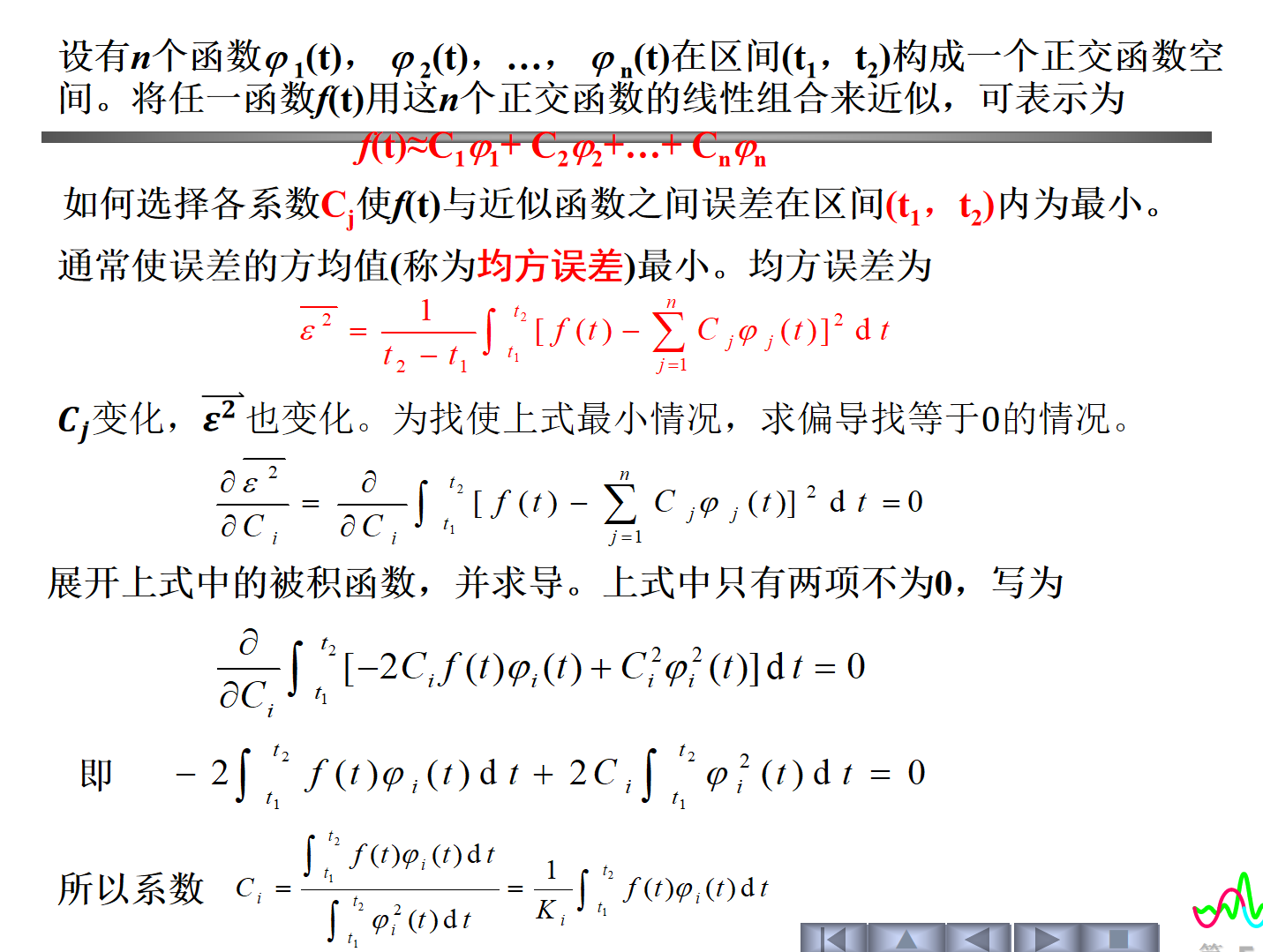

$\Delta$信号的正交分解

$\Delta$广义傅里叶系数

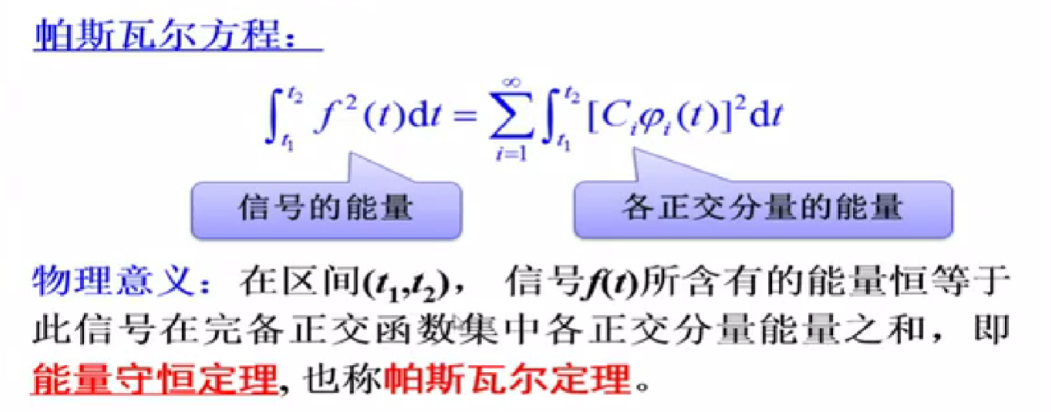

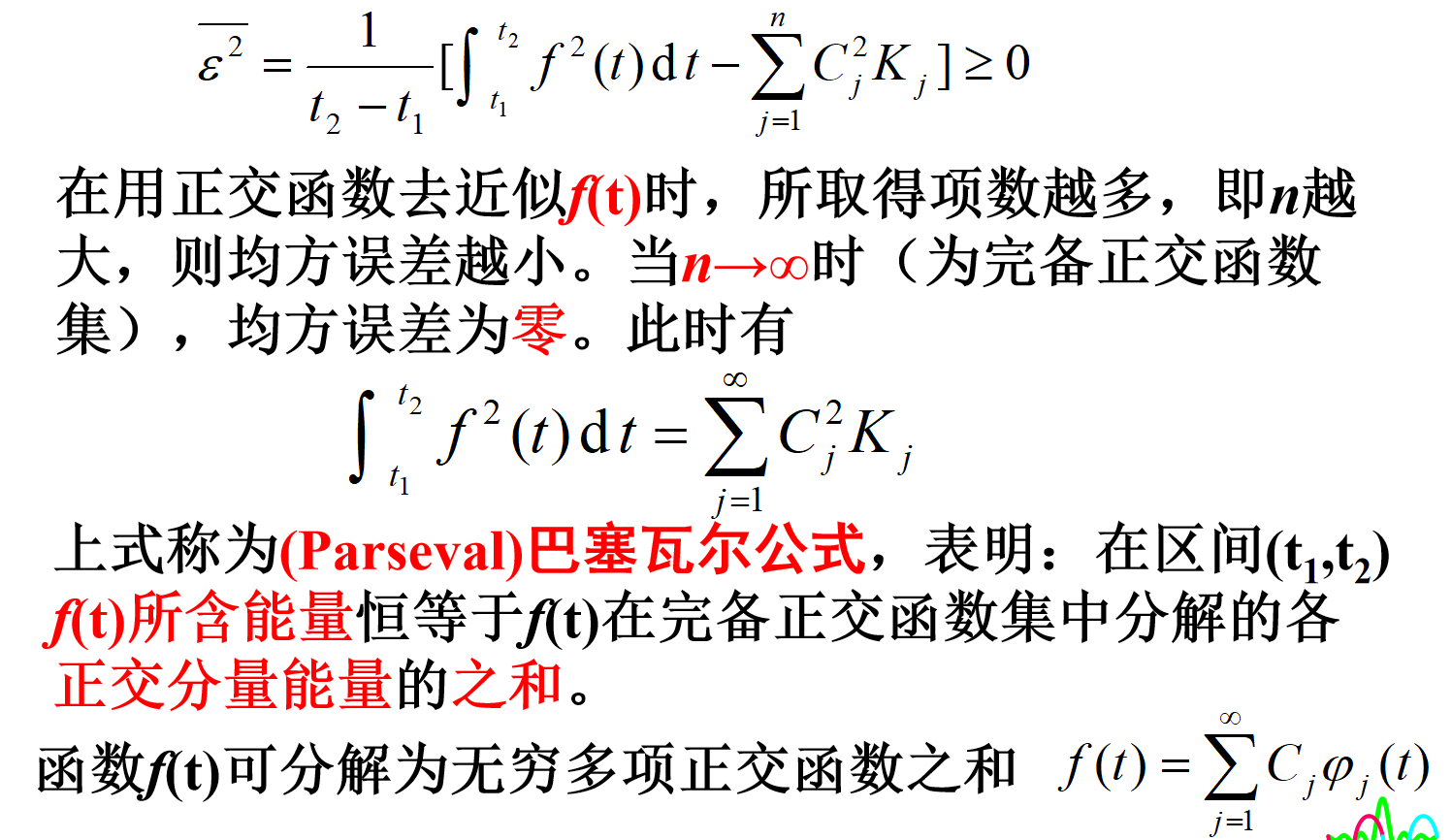

帕斯瓦尔定理

例子：f(t)是电压，f(t)加载在1\Omega的电阻上产生的瞬时功率的f^{2}(t)：求积分 -> 能量 = 分量和（能量守恒）

详述：

周期信号傅里叶级数

f(t)信号

\varphi_{i}完备正交函数集

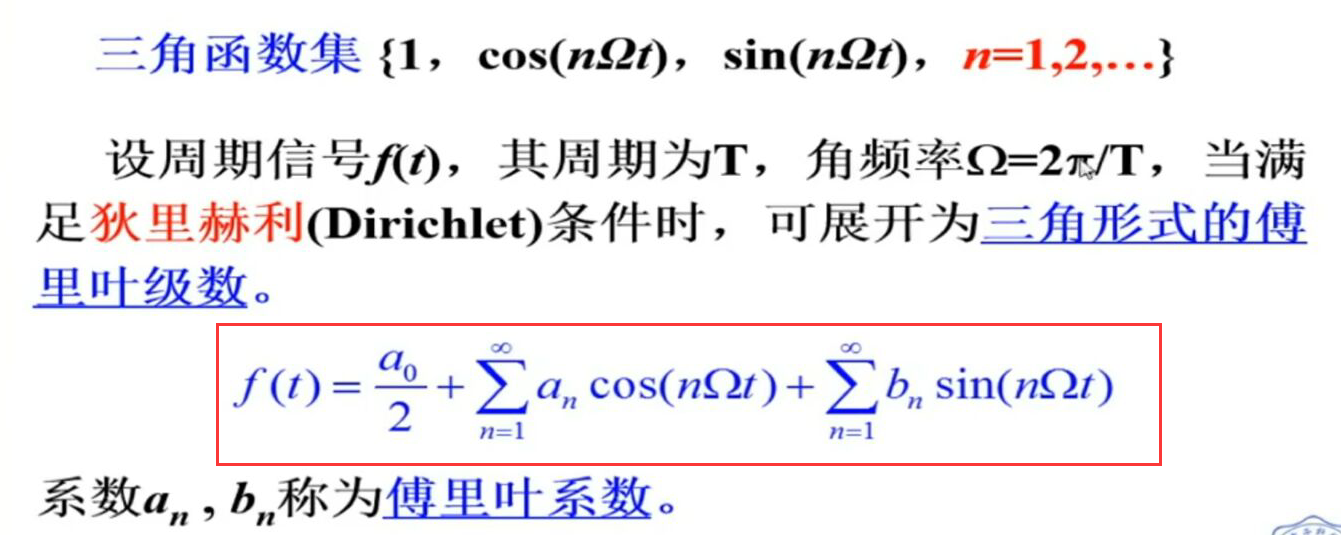

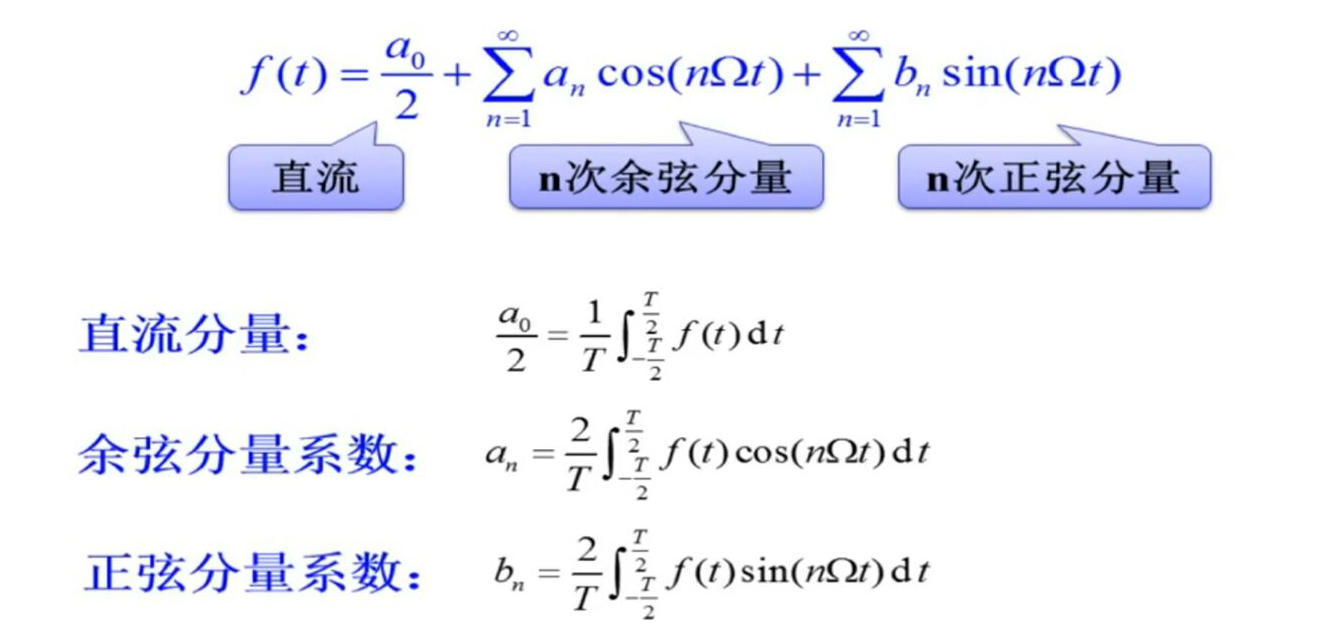

三角形式的傅里叶级数

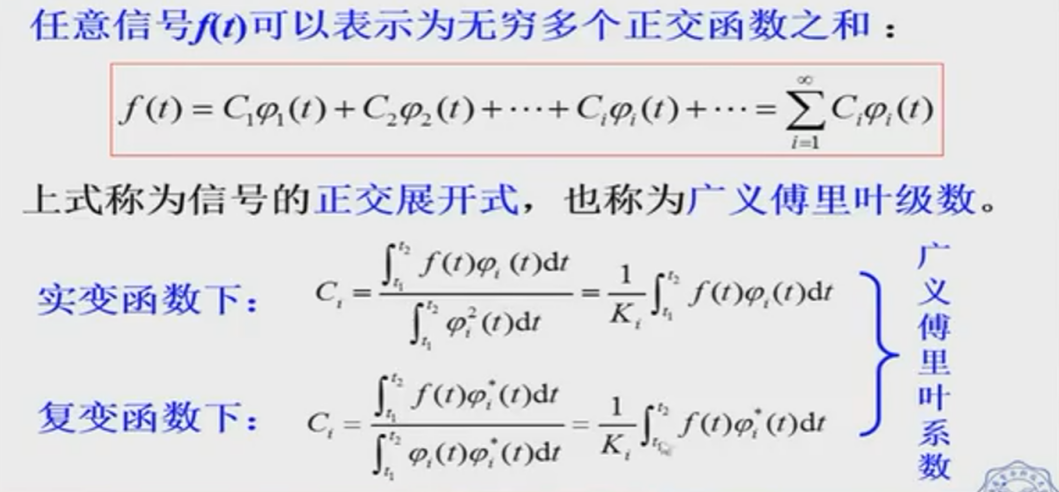

f(t)=\sum_{i=1}^{\infty}C_{i}\varphi_{i}(t)\qquad\qquad广义傅里叶展开式\C_{i}=\frac{\int_{t_{2}}^{t_{1}}f(t)\varphi_{i}(t)dt}{\int_{t_{2}}^{t_{1}}\varphi_{i}(t)\varphi_{i}^{*}(t)dt}\qquad\qquad广义傅里叶系数

推广具体，令\varphi_{i}为三角函数集

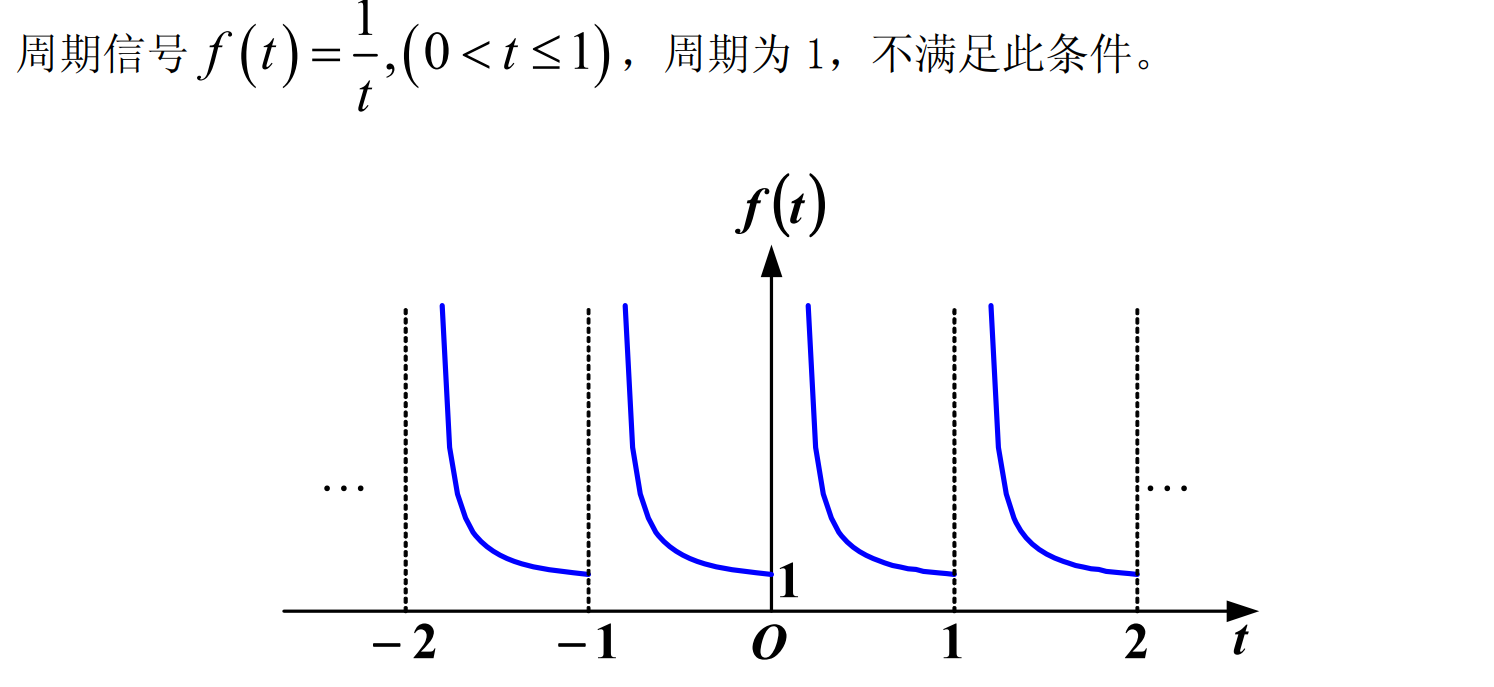

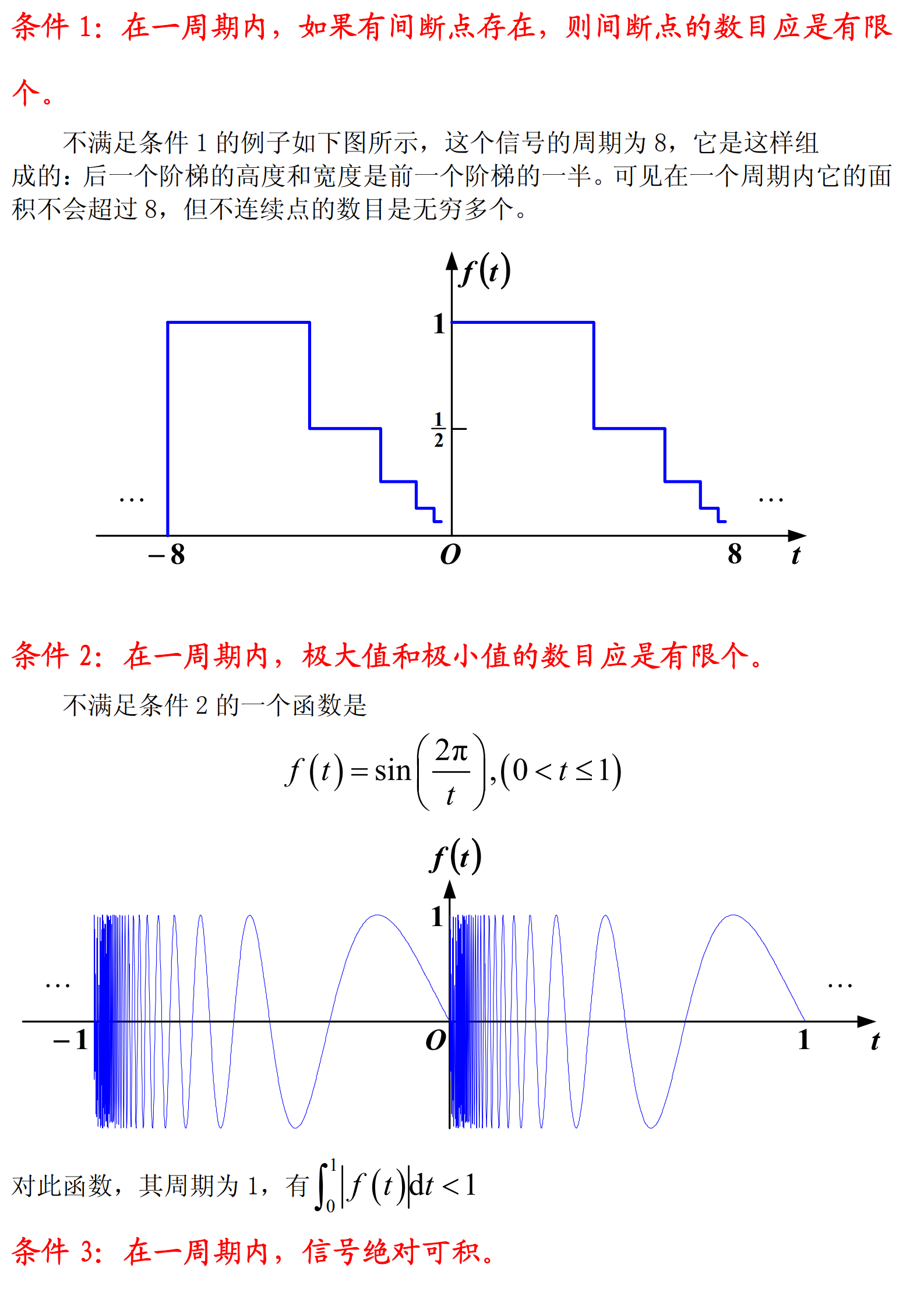

狄里赫利(Dirichlet)条件

间断点为第一类间断点：一个信号在这点间断，但左右导数存在

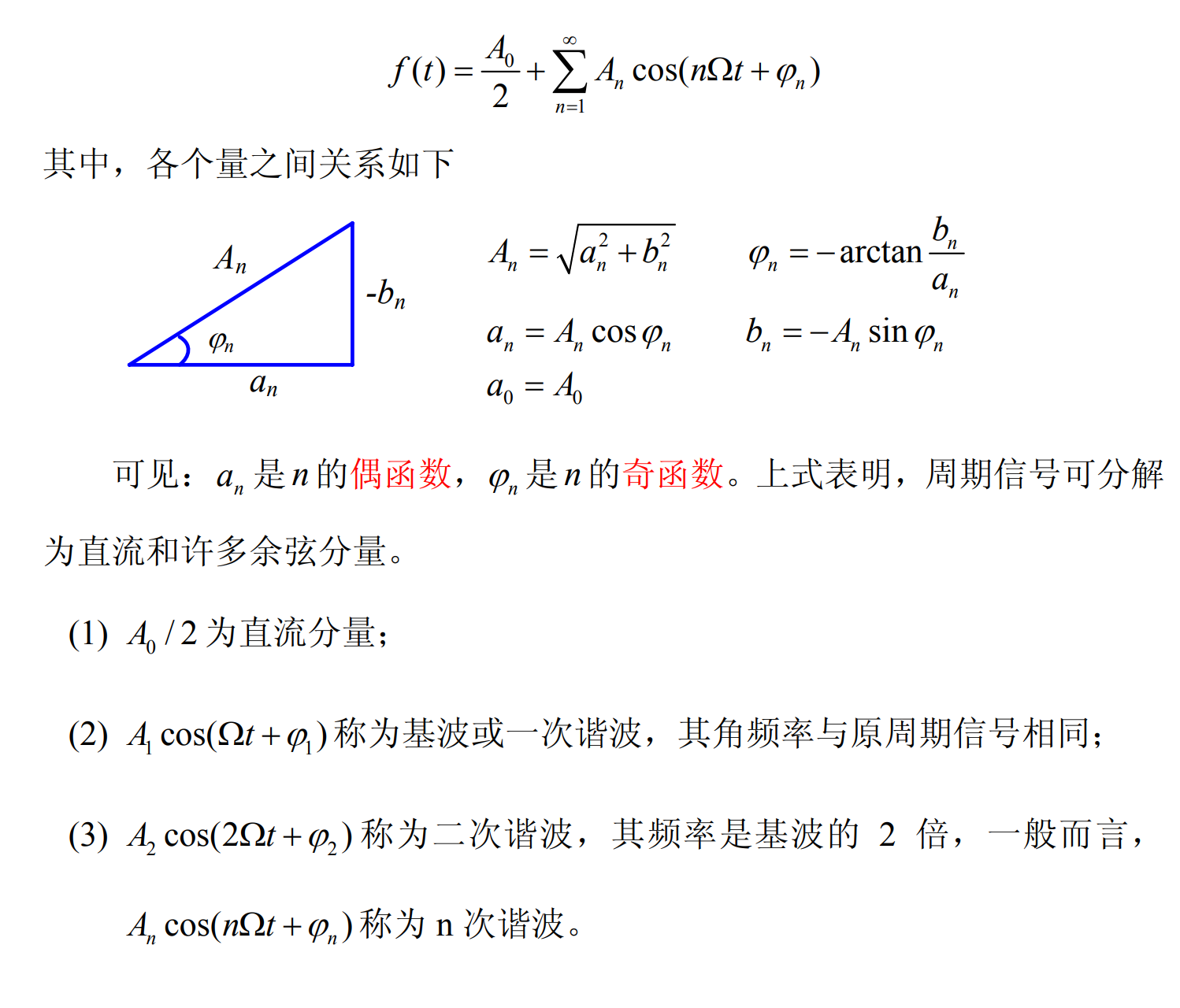

余弦形式的傅里叶级数

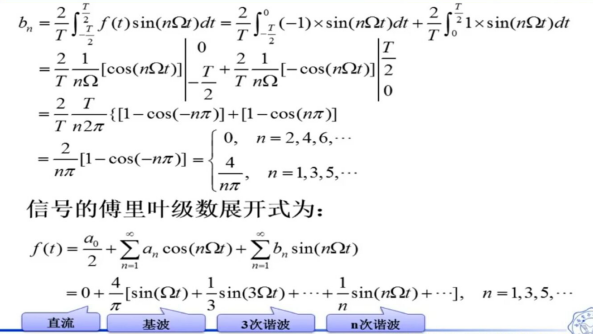

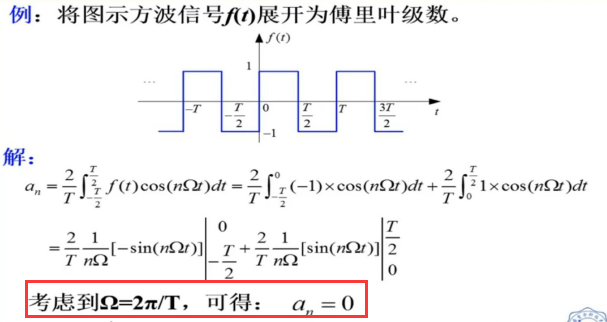

例题

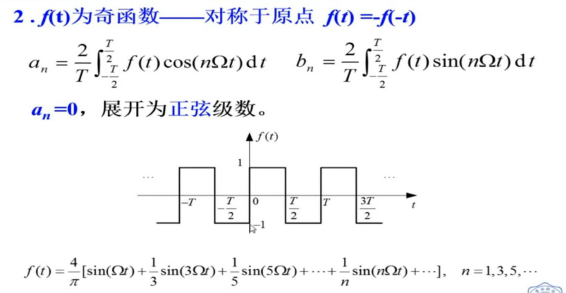

如果f(t)是奇函数，a_{n}=0

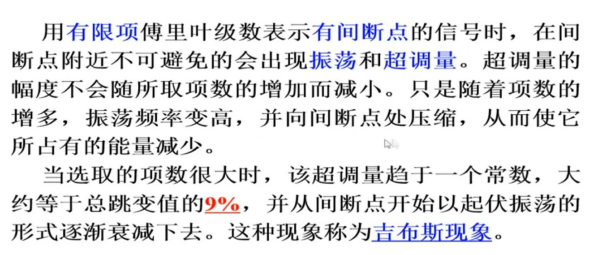

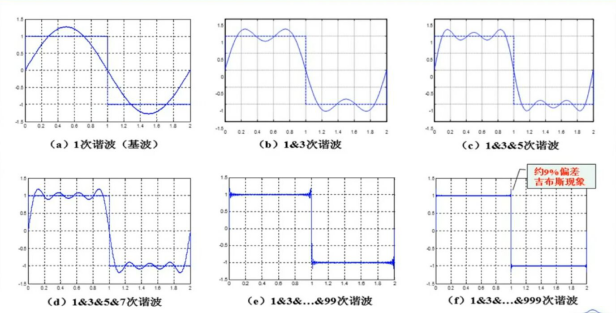

吉布斯现象

波形的对称性和谐波特性

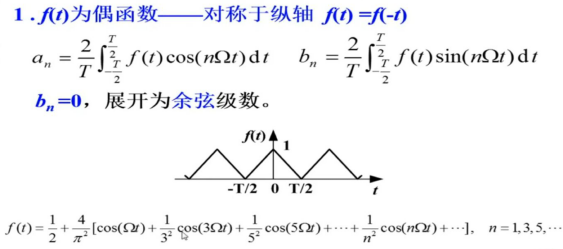

对称性

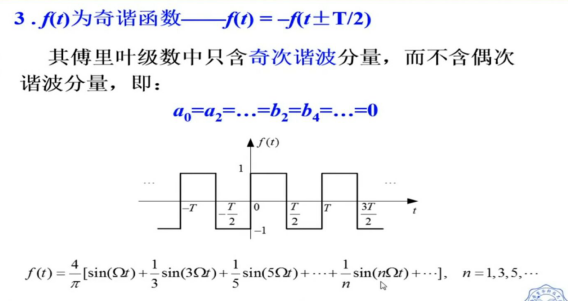

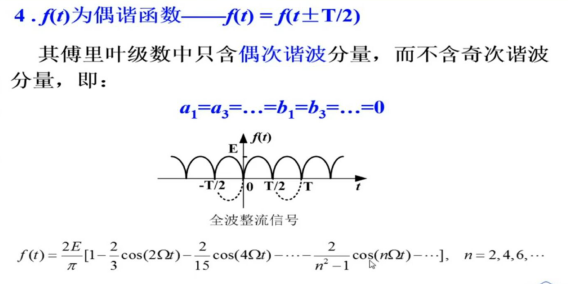

谐波性

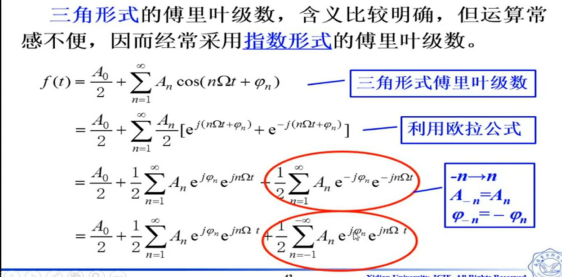

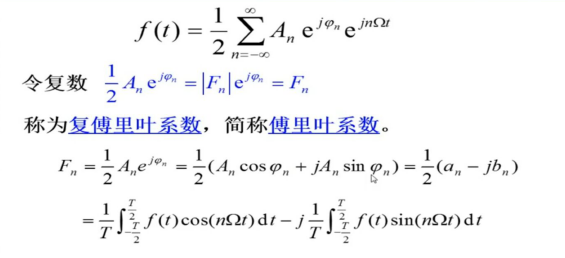

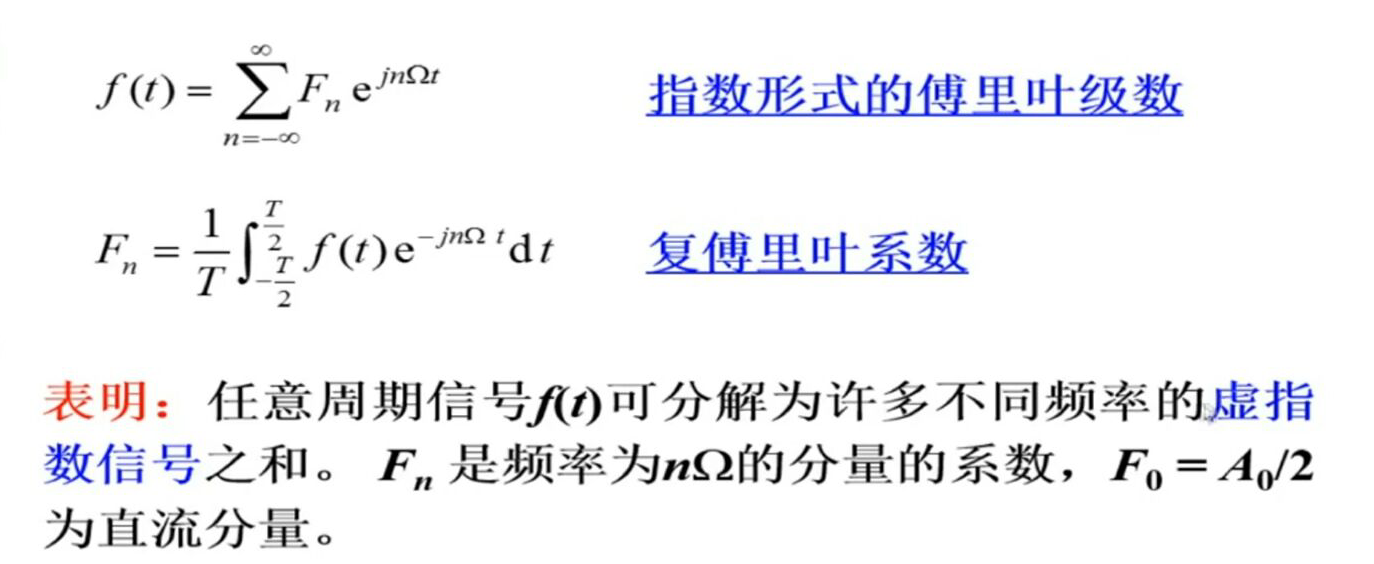

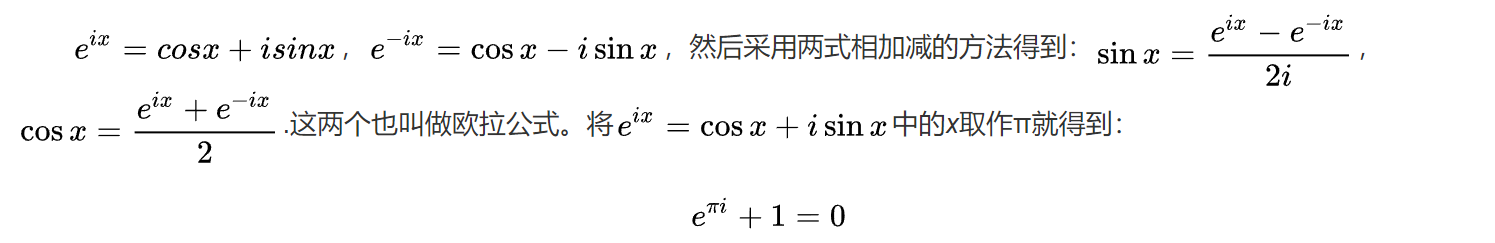

指数形式的傅里叶级数

因为n=0时，为\frac{A_{0}}{2}；n为(-\infty,-1)和(1,+\infty)正好构成(-\infty,+\infty)，所以可以合在一起

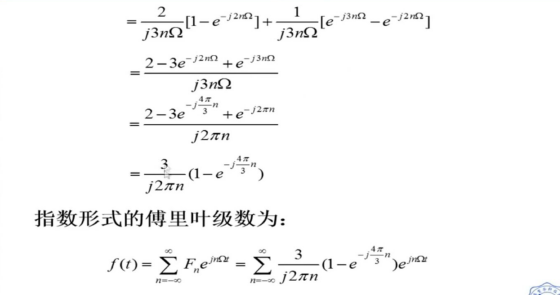

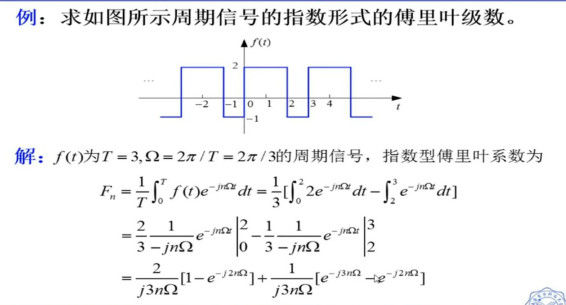

例题

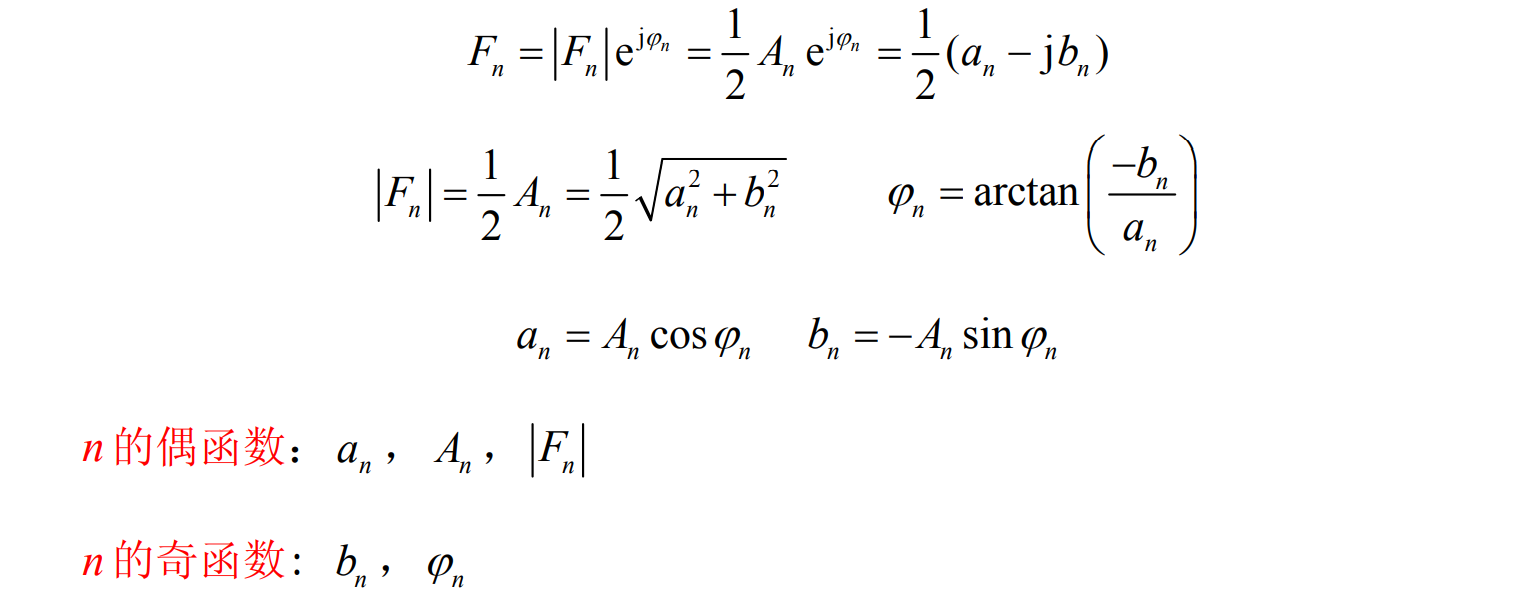

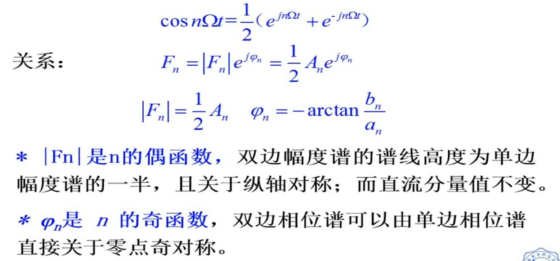

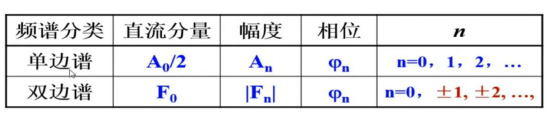

傅里叶系数之间的关系

$$ 2|F_{n}|=A_{n} $$

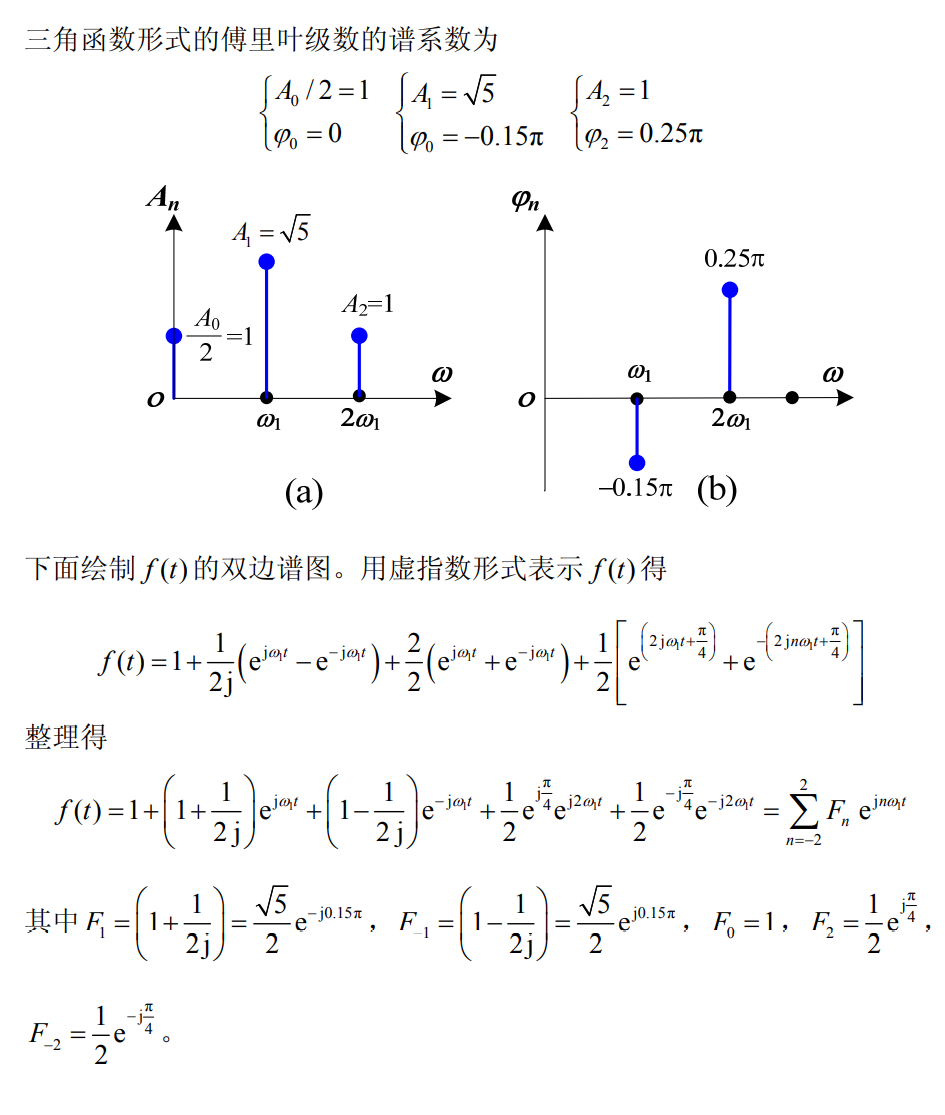

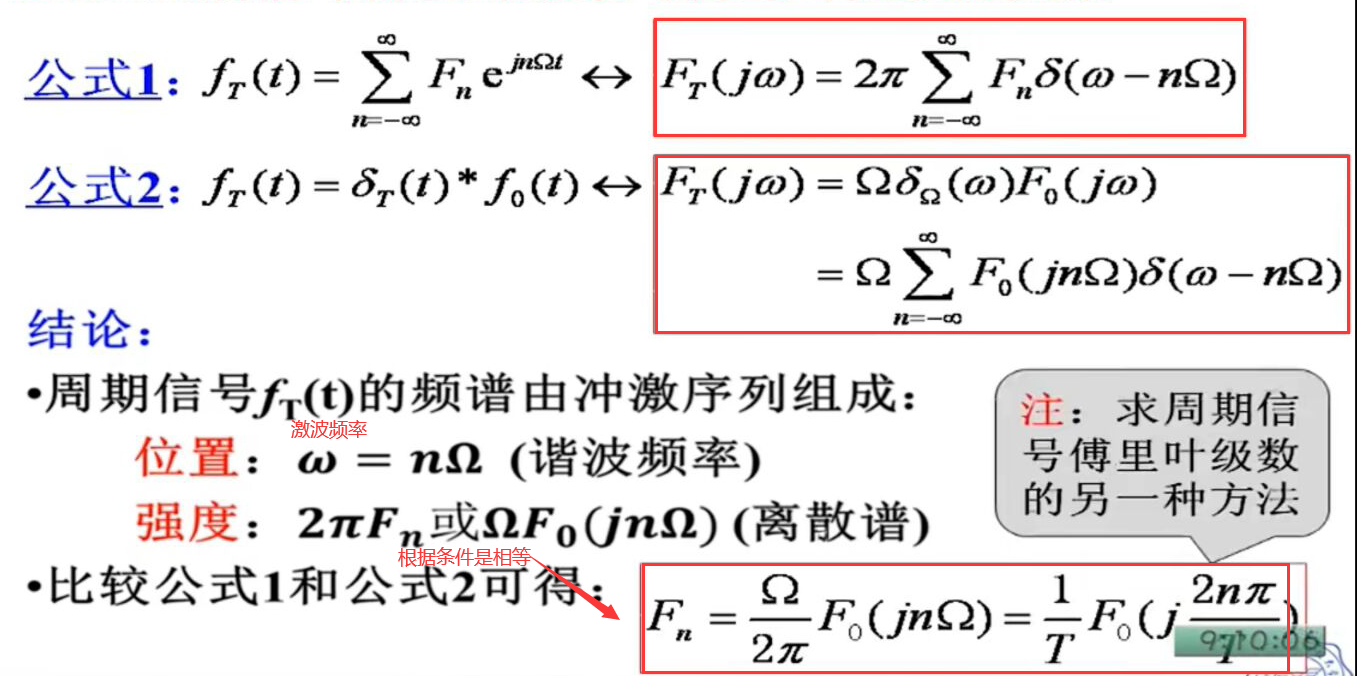

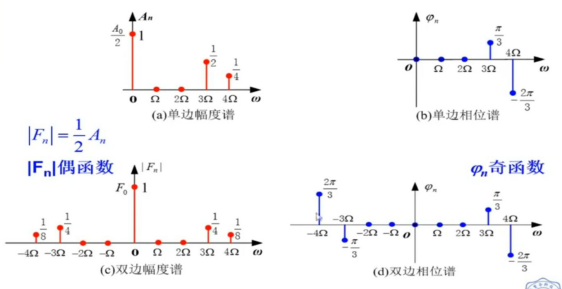

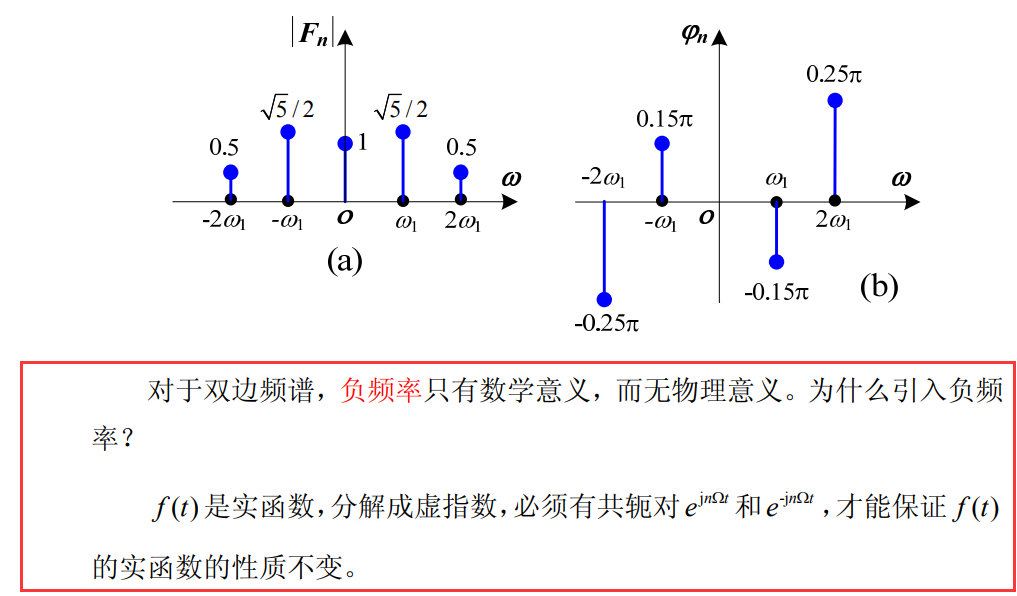

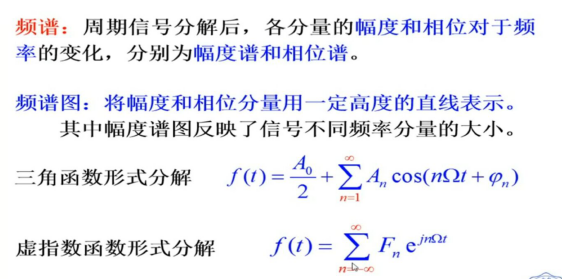

周期信号的频谱

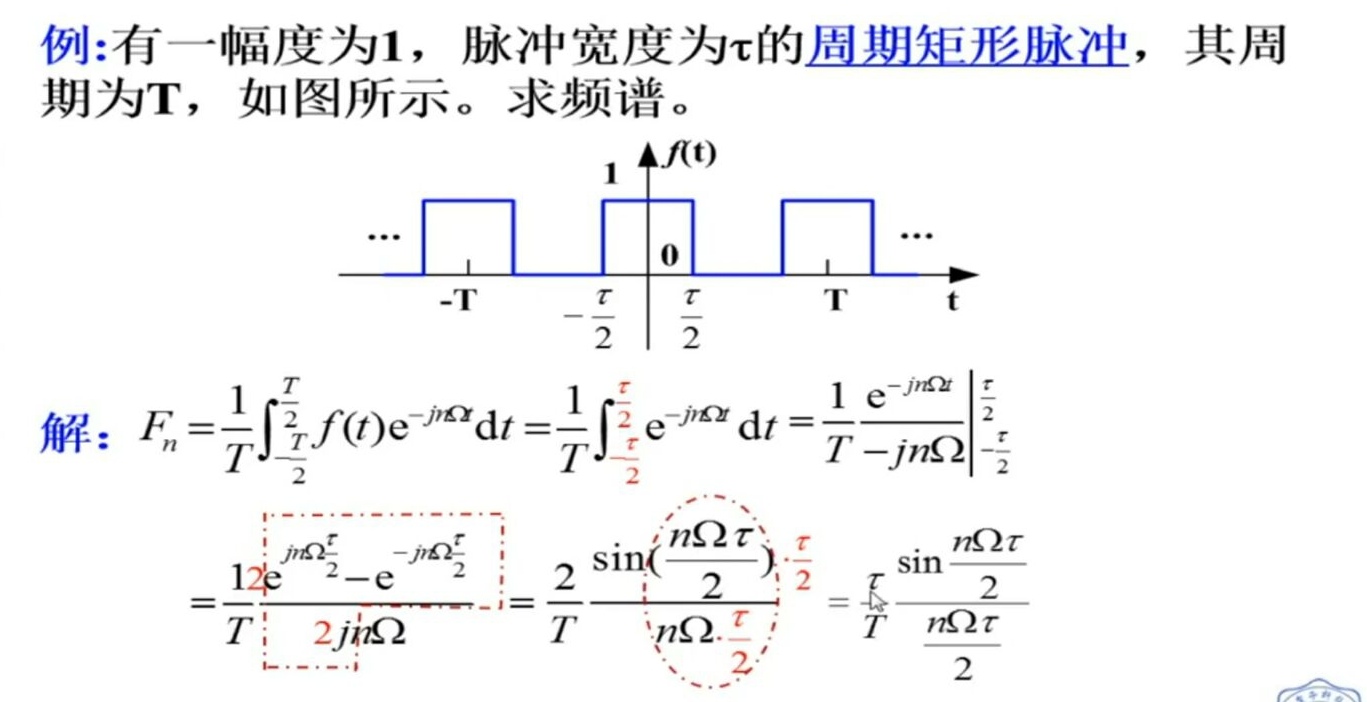

例题1

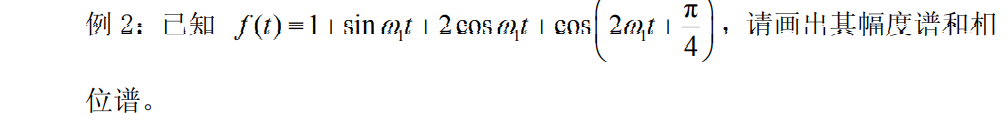

例题2

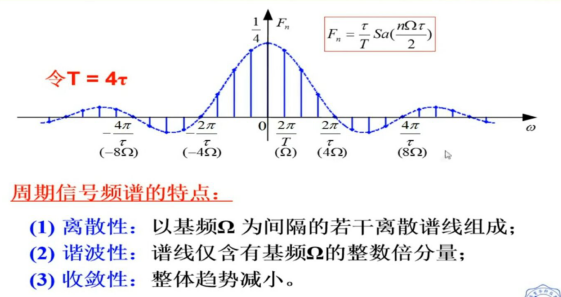

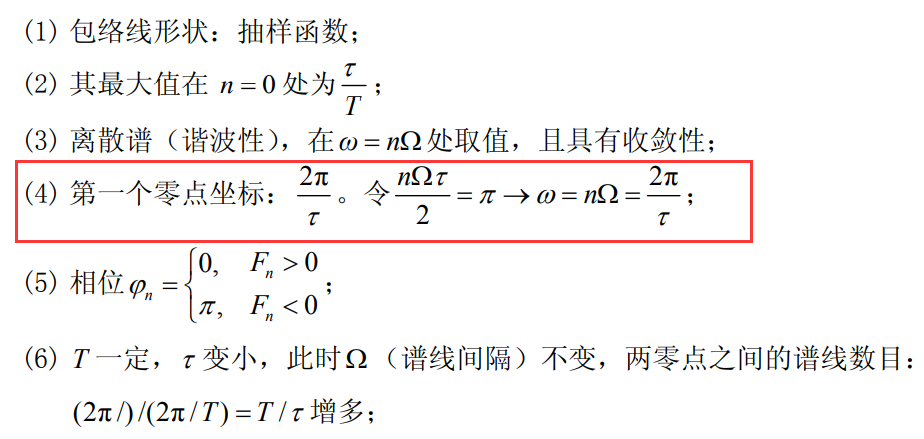

频谱的特点

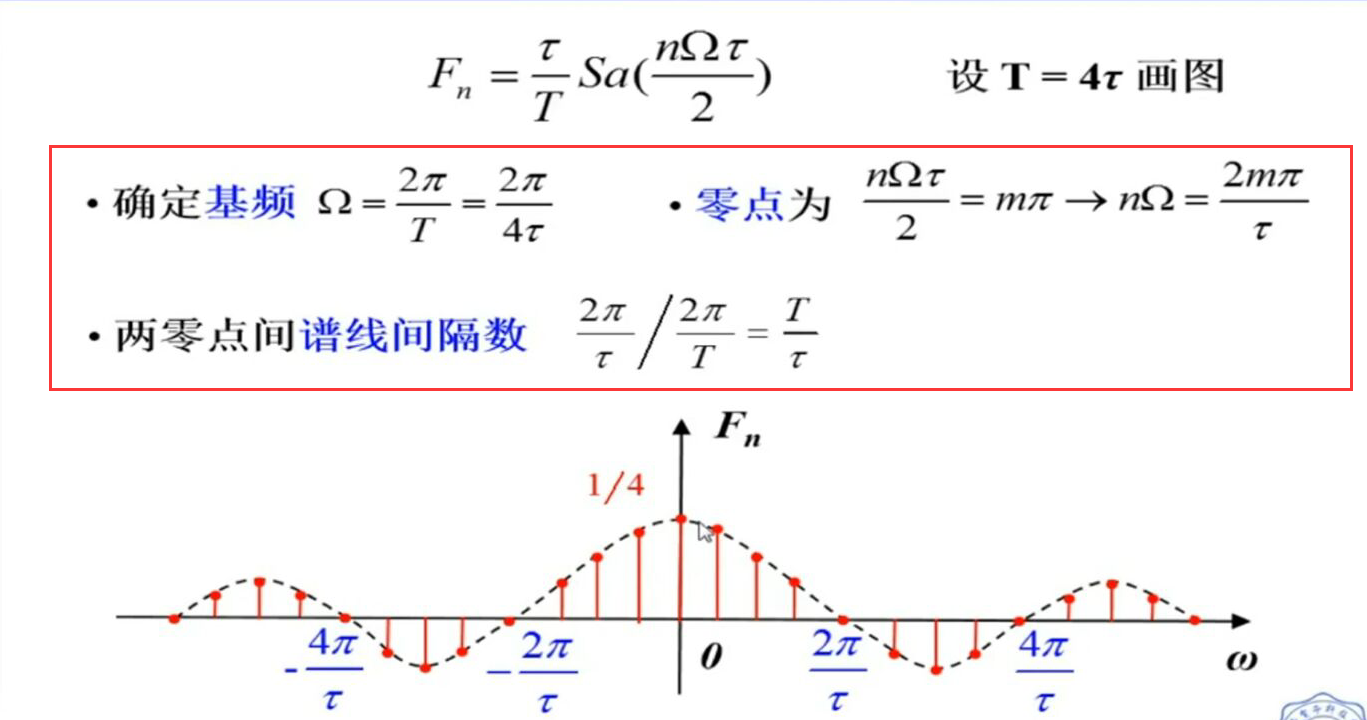

$$ \textcolor{red}{因为Sa(x)=\frac{sinx}{x}，所以F_{n}=\frac{\tau}{T}Sa(\frac{n\Omega\tau}{2})} $$

频谱的特点

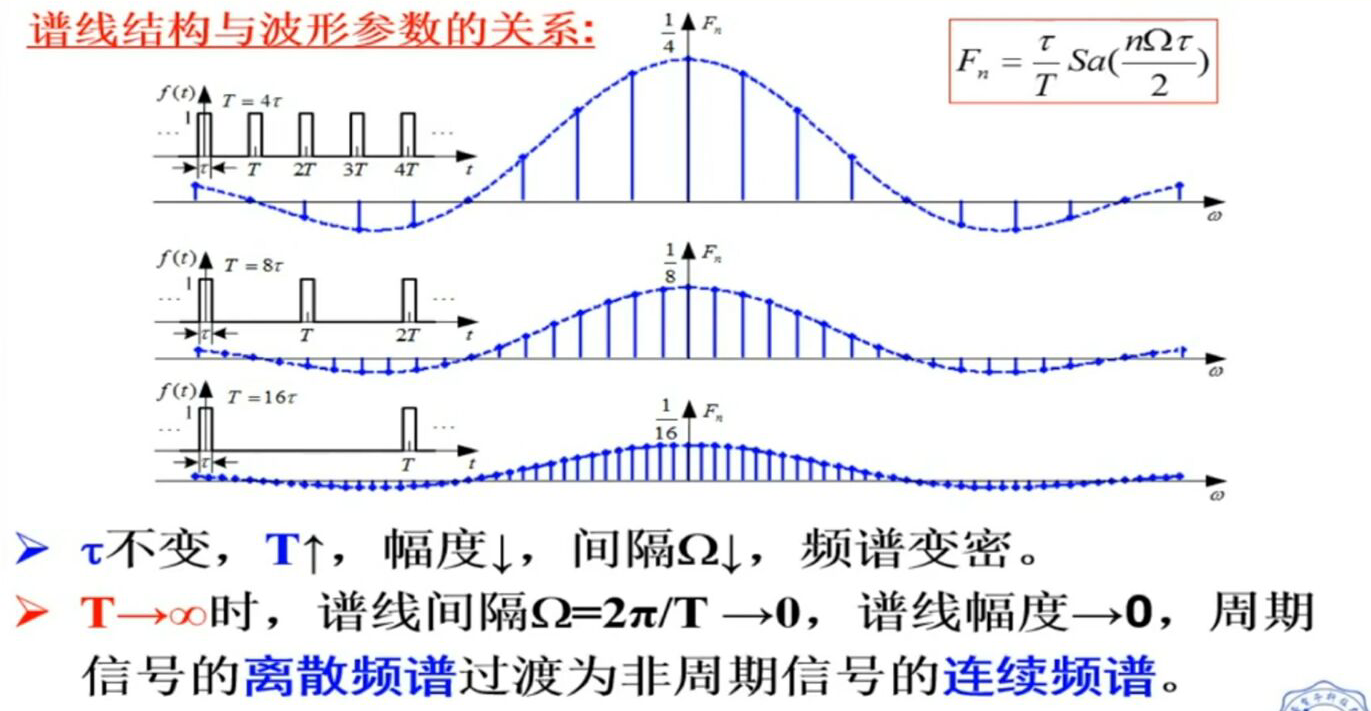

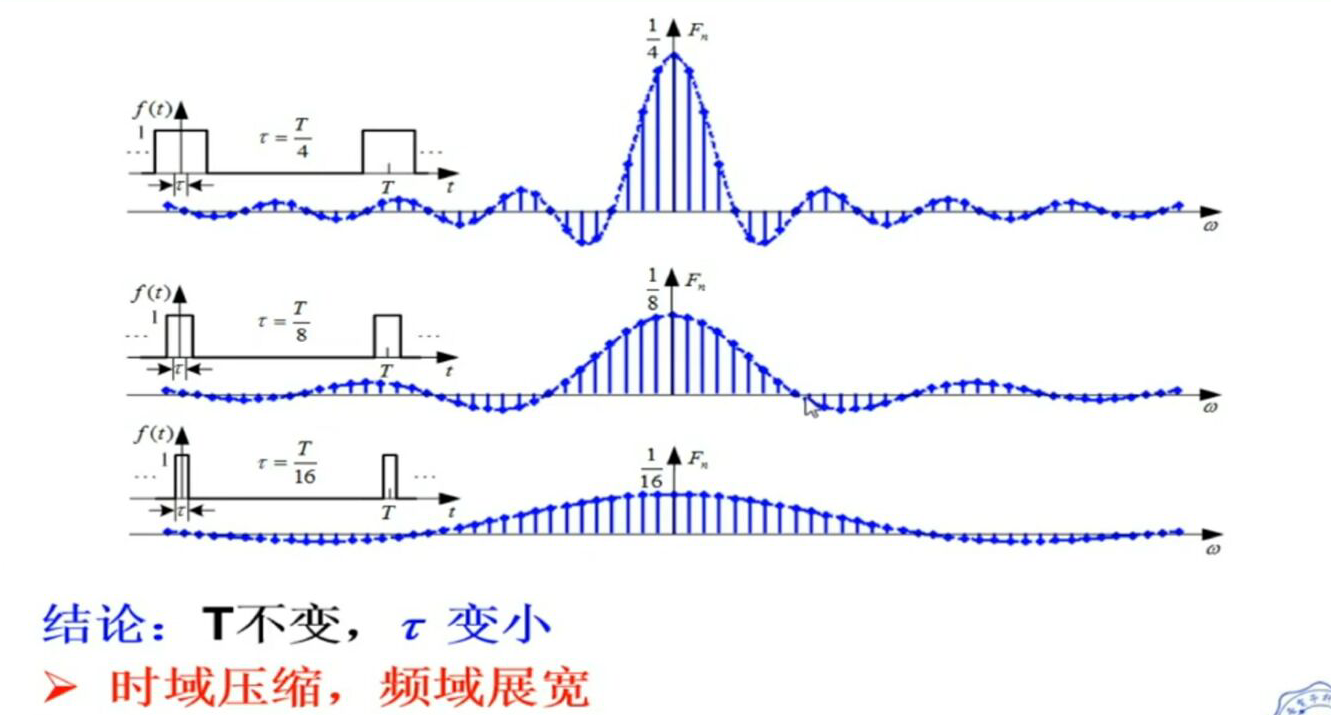

$\tau$和$T$变化关系

当T不变，\tau变小时，周期不变，脉冲宽度变窄。幅度\frac{\tau}{T}下降；\Omega不变；\frac{2m\pi}{\tau}零点增大导致零点间远移，\frac{T}{\tau}两零点间谱线数增多。

傅里叶级数向傅里叶变换的节点，非周期信号周期为1，下一周期在无穷远处。

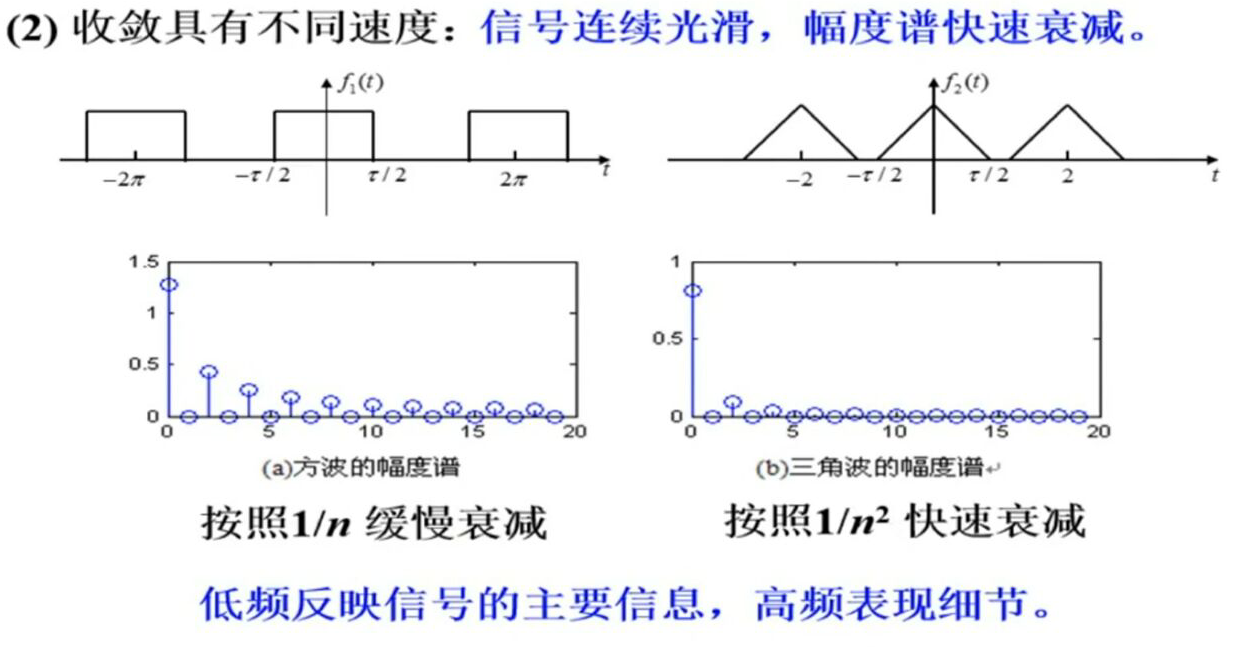

收敛性分析

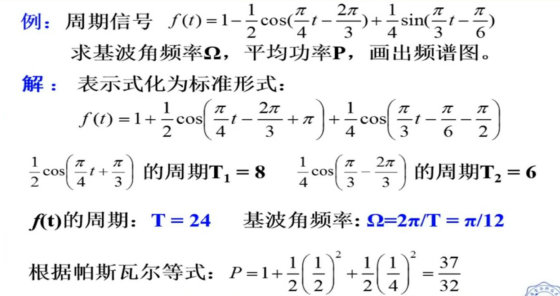

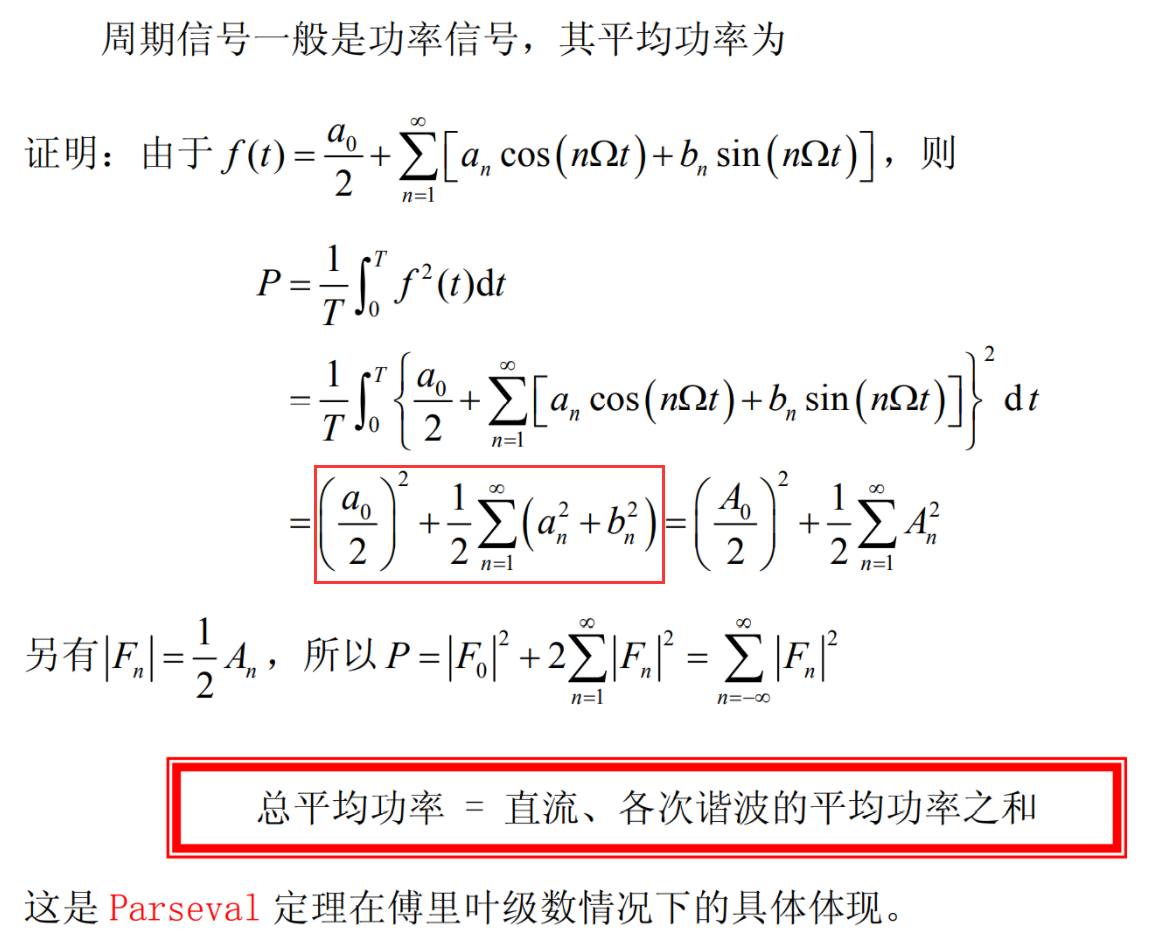

平均功率——Parseval等式

表明：对于周期信号，在时域中求得的信号功率与在频域中求得的信号功率相等。

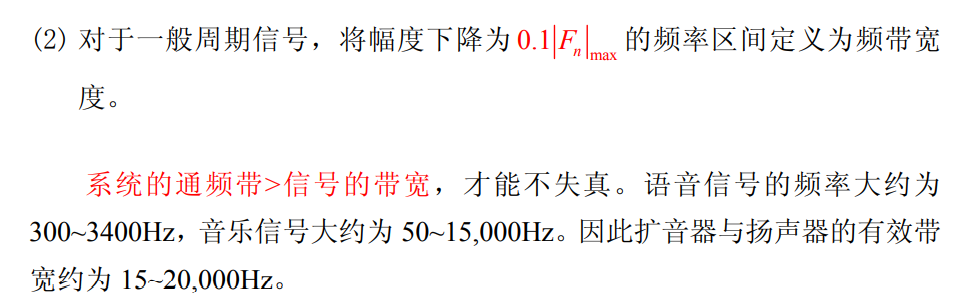

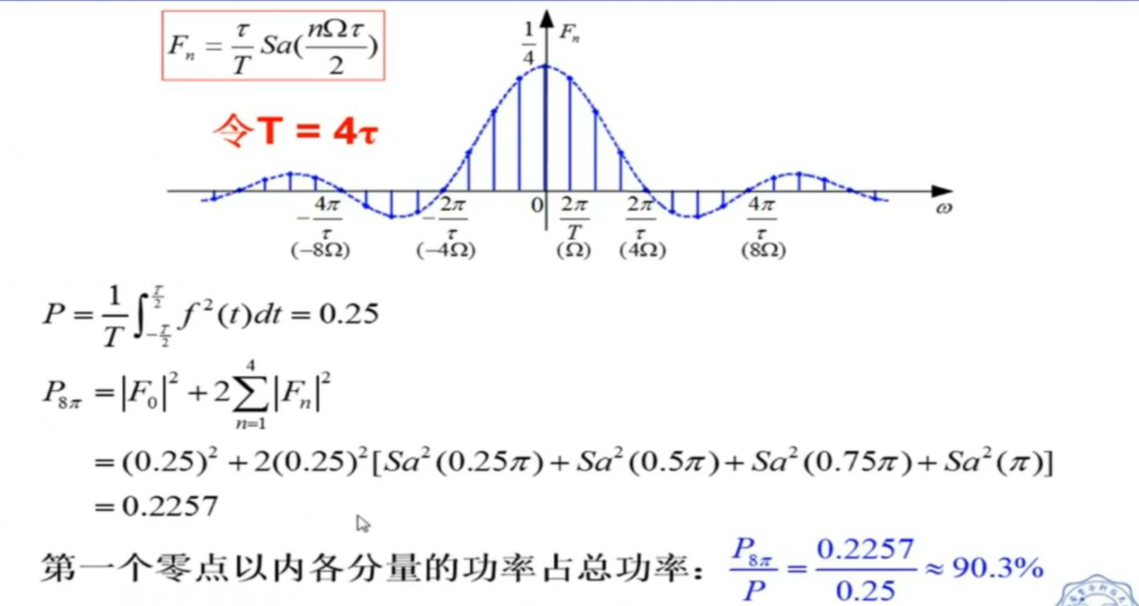

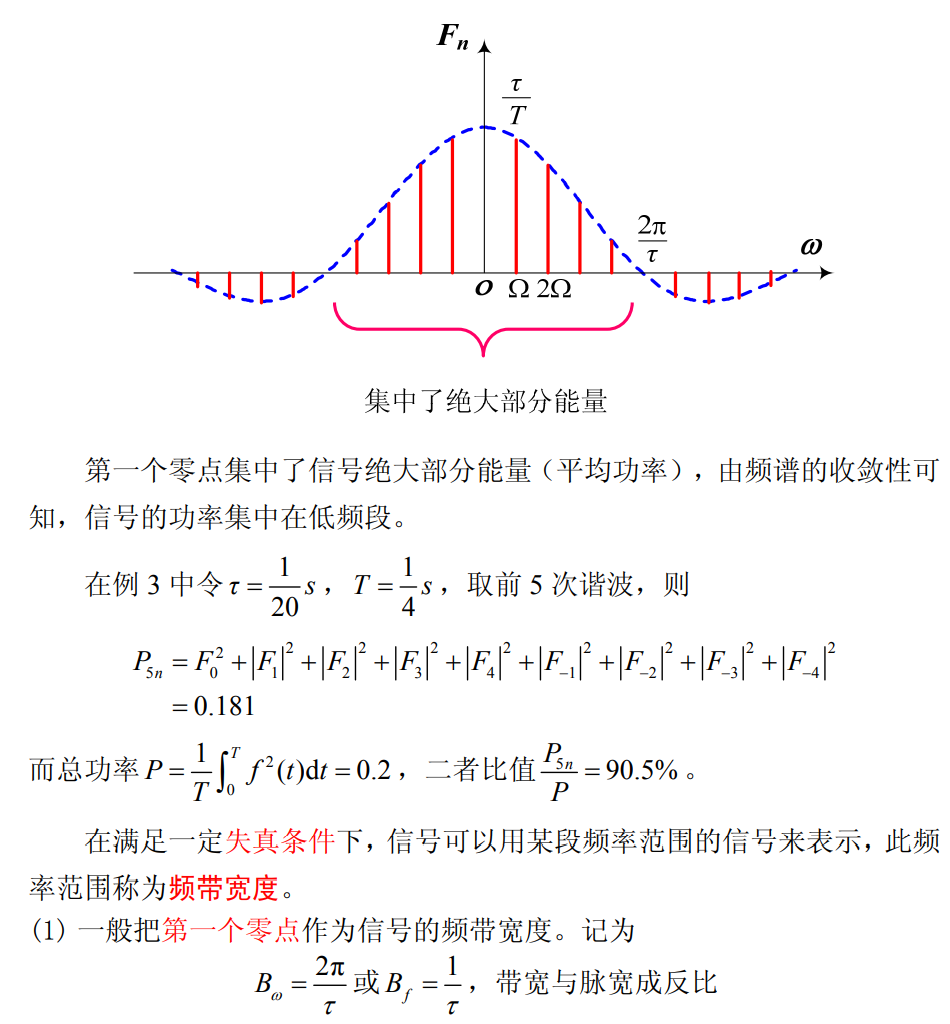

频带宽度

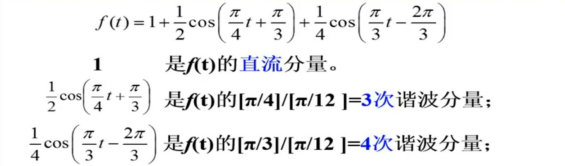

例题

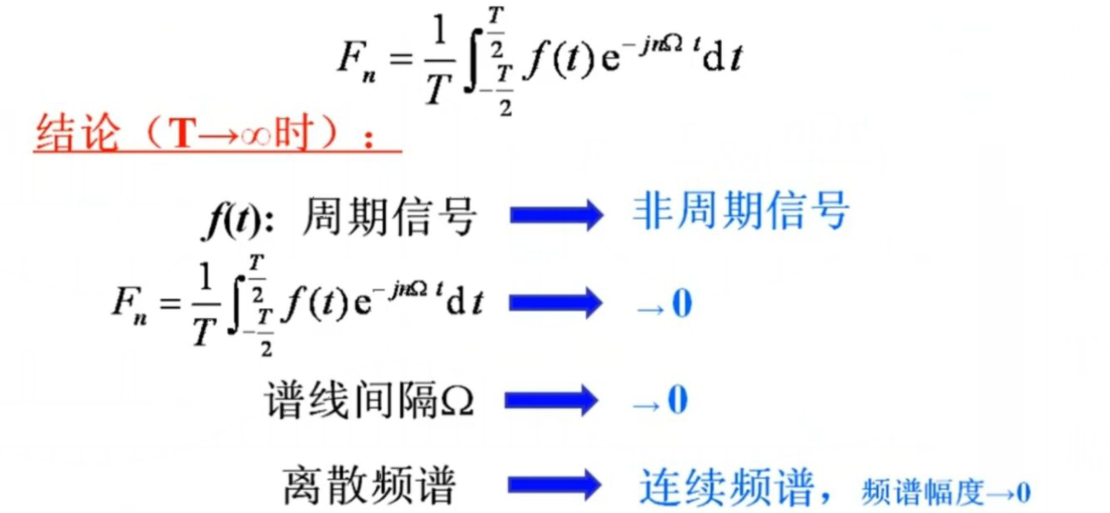

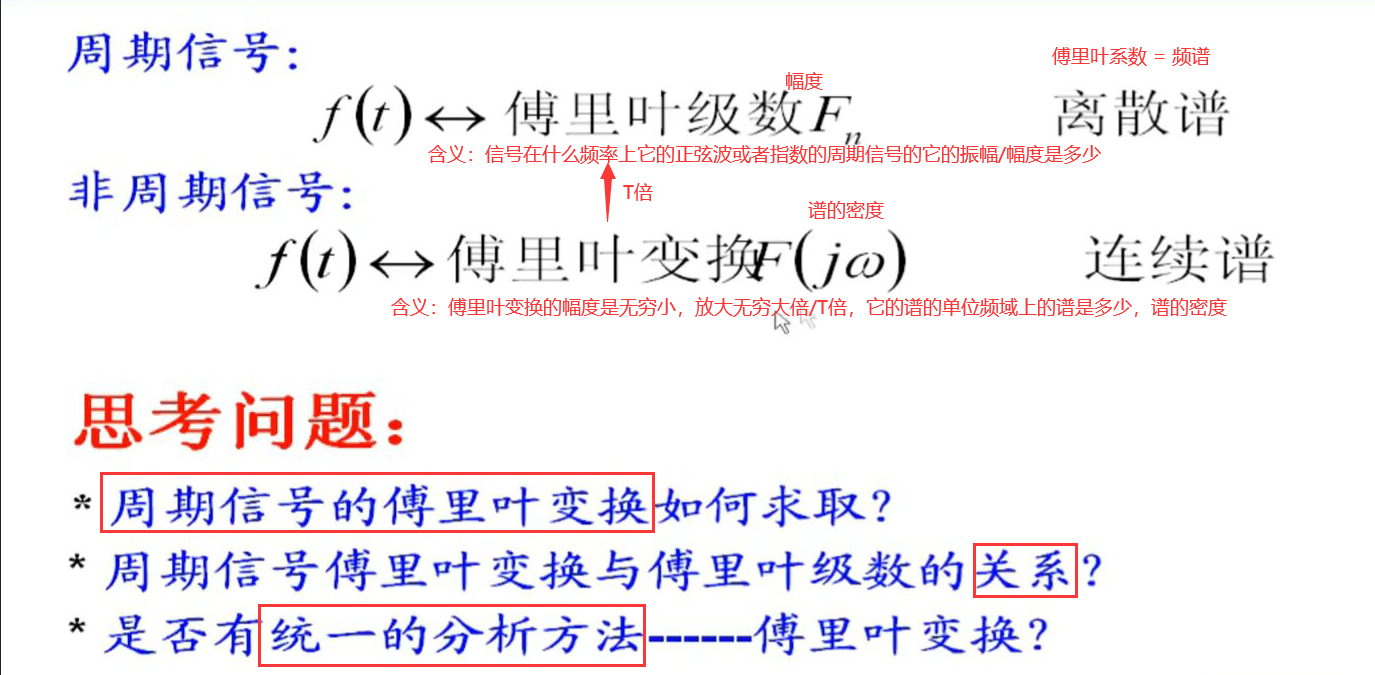

非周期信号傅里叶变换

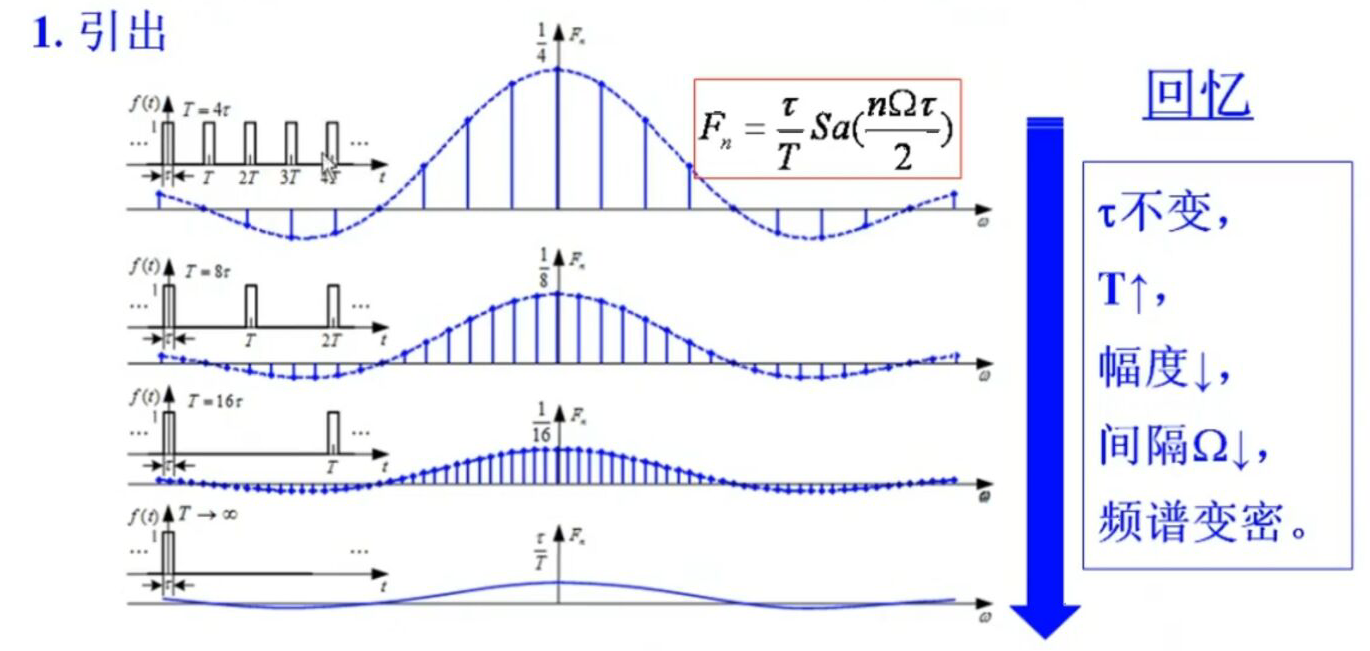

非周期信号的频谱

注意：虽然各频率分量的幅度趋近于无穷小，但无穷小量之间仍有相对大小差别，故引入频谱密度函数。

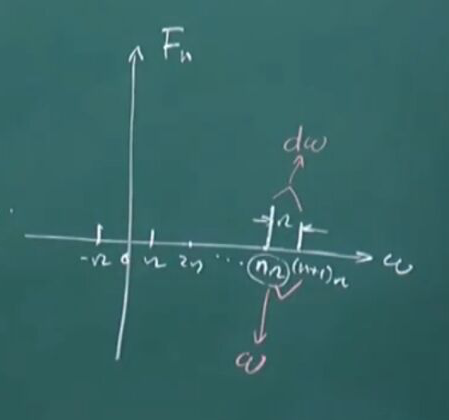

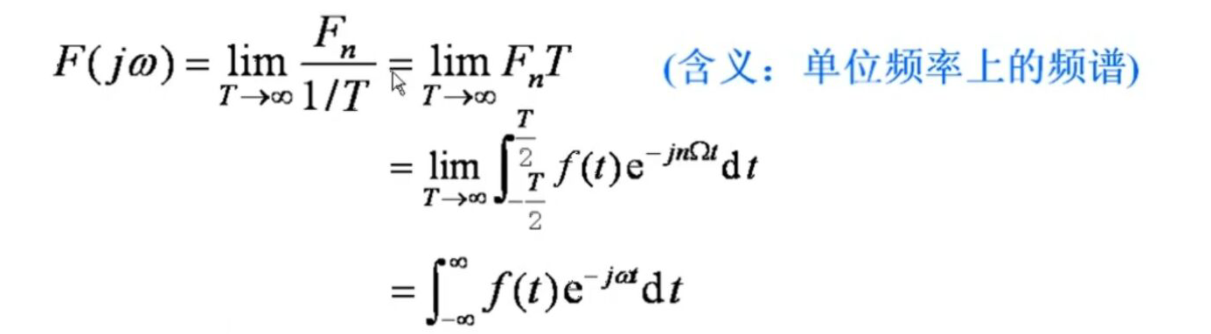

频谱密度函数

\textcolor{red}{F_{n}频谱是实际频谱大小，F(j\omega)为非周期信号的频谱，将无穷小放大为无穷大倍，实际为频谱密度}

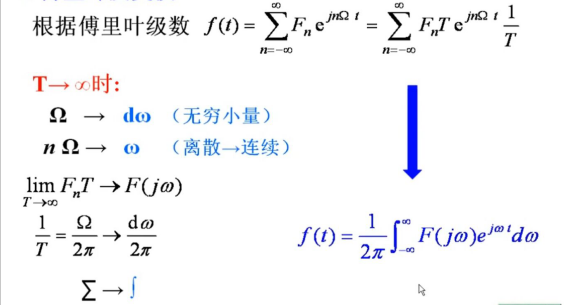

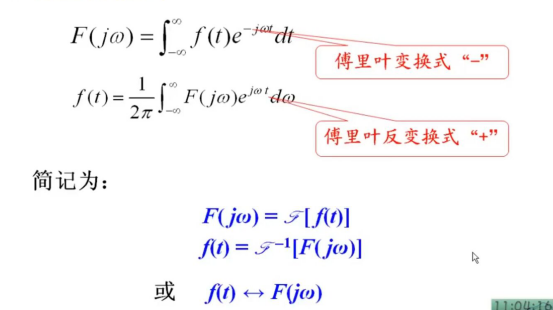

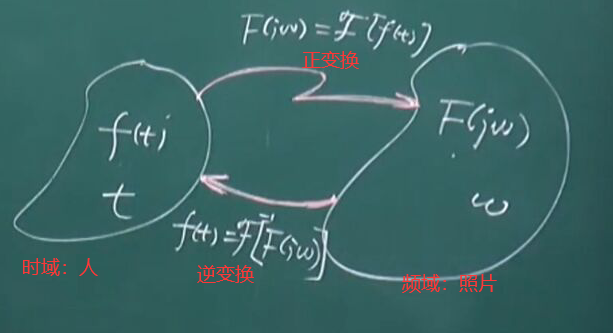

傅里叶变换

傅里叶正变换$f(t) \rightarrow F(j\omega)$

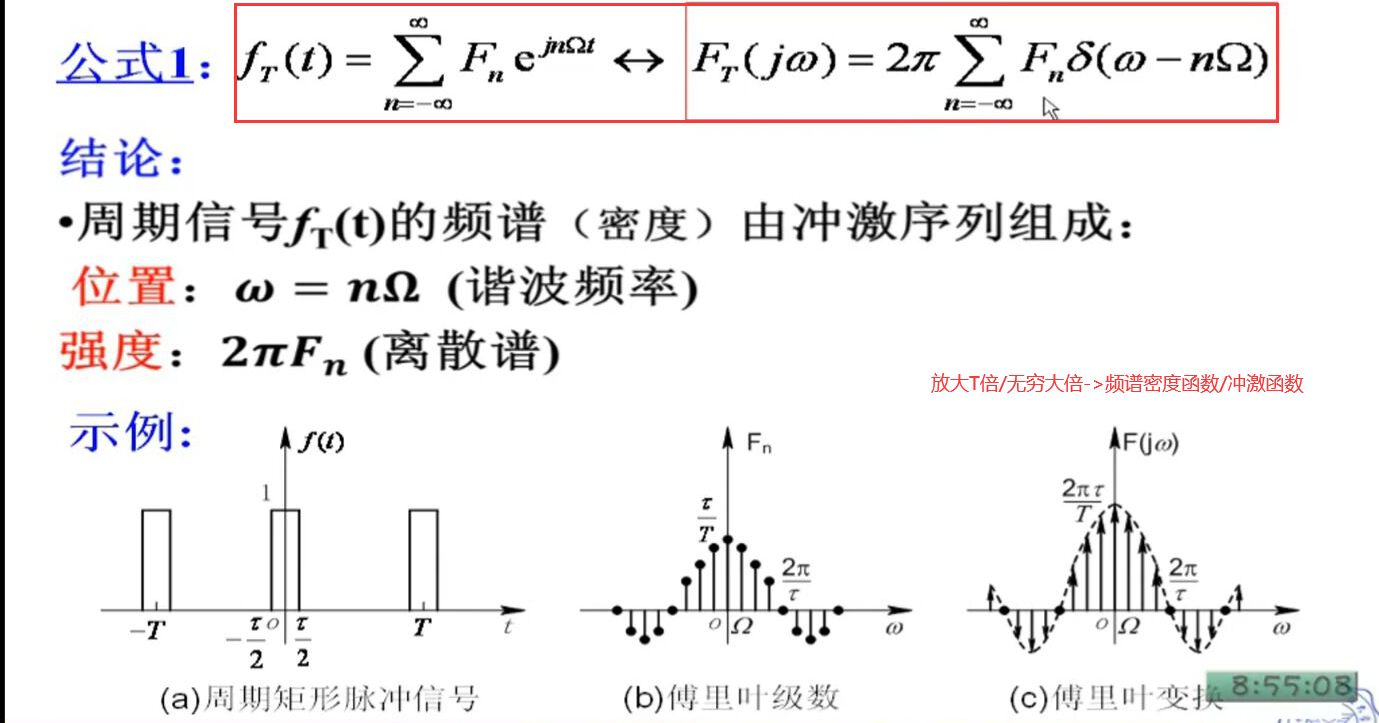

周期函数：F_{n}/A_{n}\sim\Omega\非周期函数：|F(j\omega)|/\varphi(\omega)\sim\omega

傅里叶反变换$F(j\omega)\rightarrow f(t)$

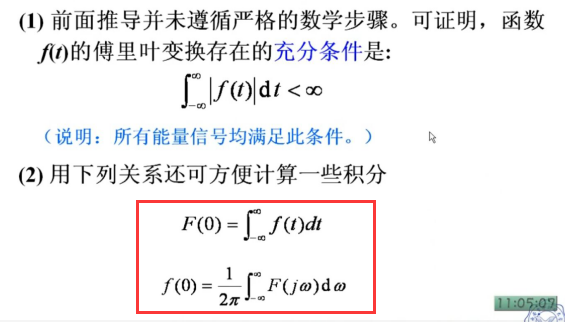

说明

$\Delta$傅里叶变换对

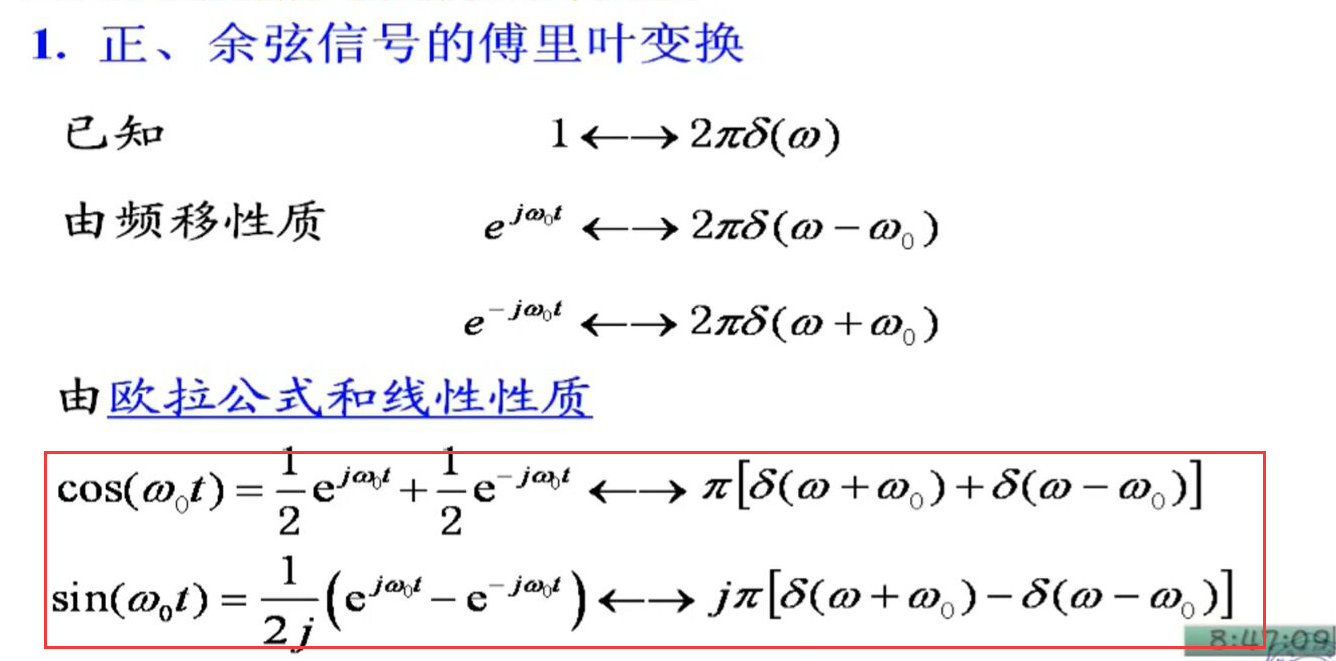

常用函数的傅里叶变换

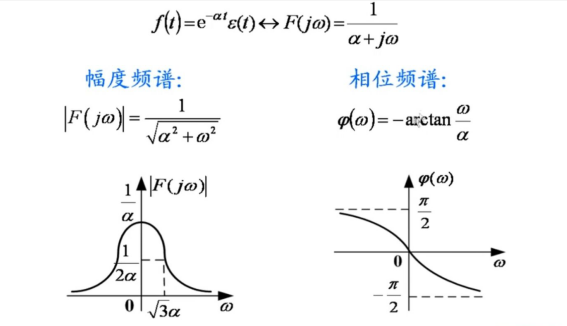

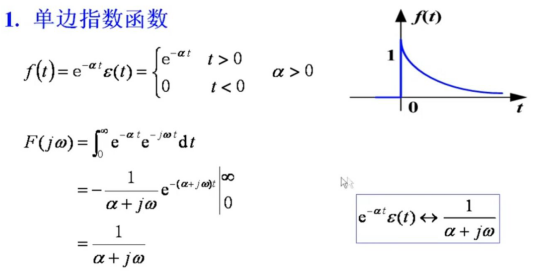

单边指数函数

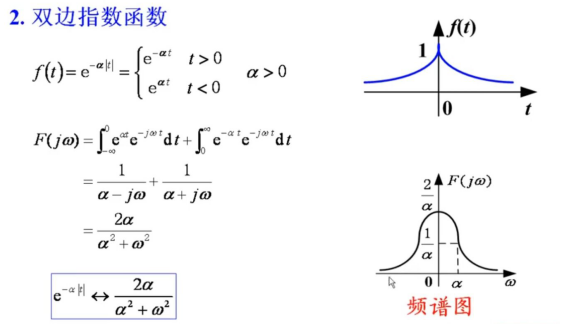

双边指数函数

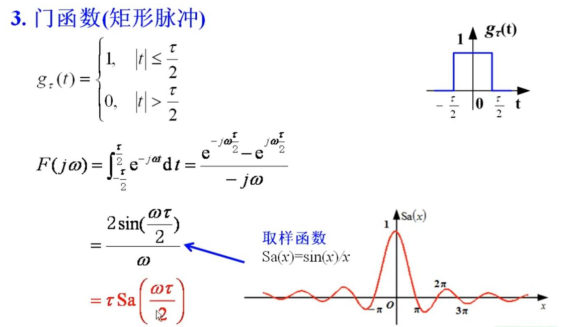

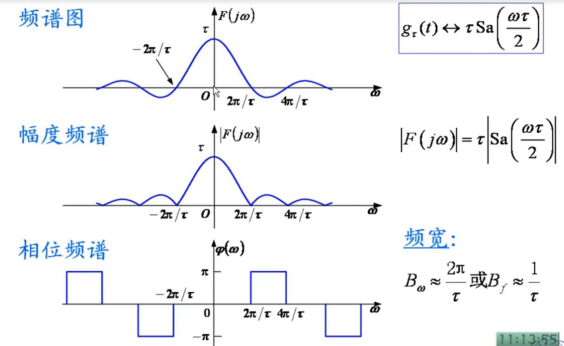

门函数（矩形脉冲）

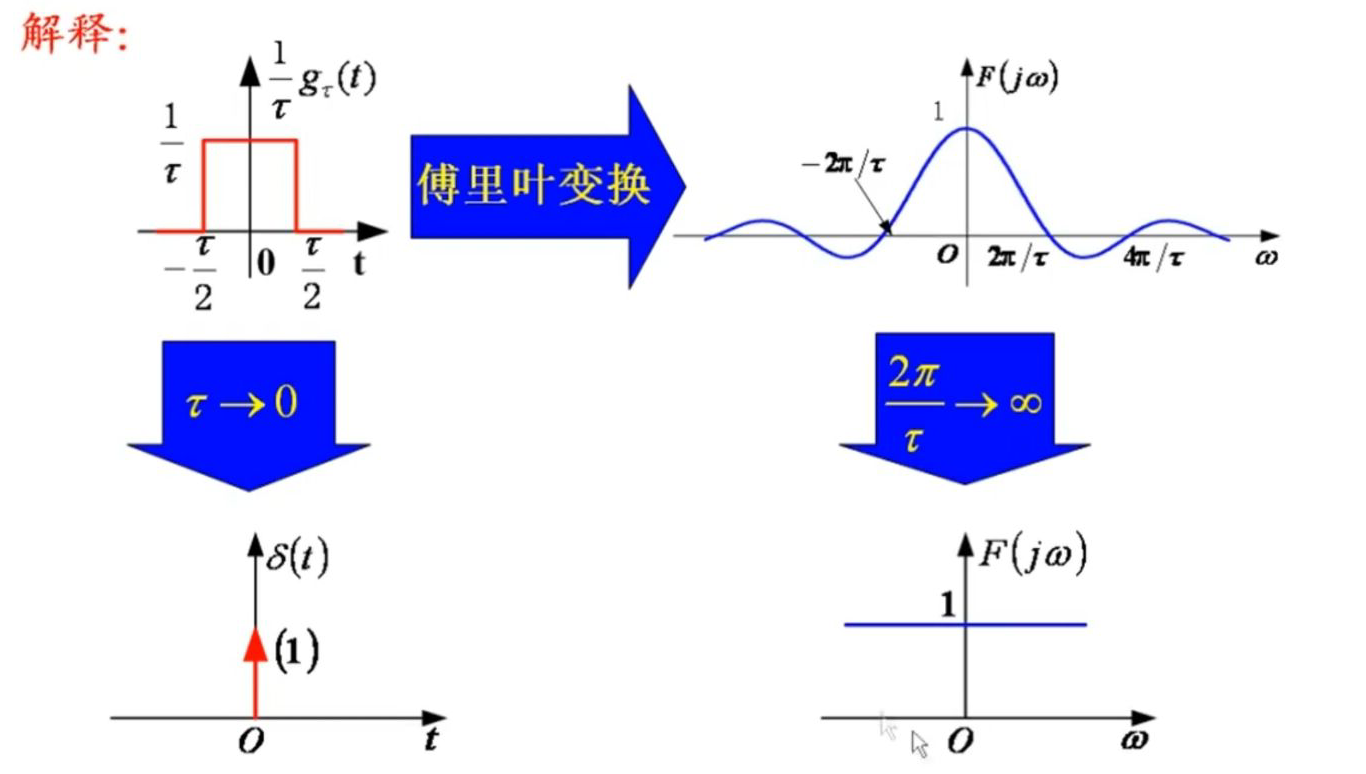

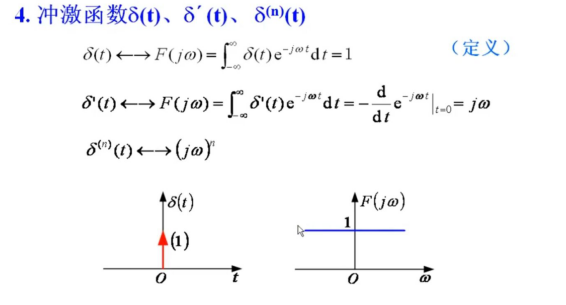

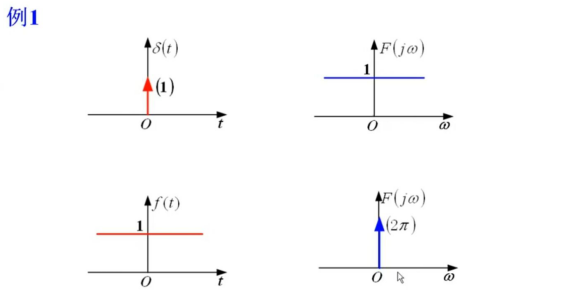

激冲函数

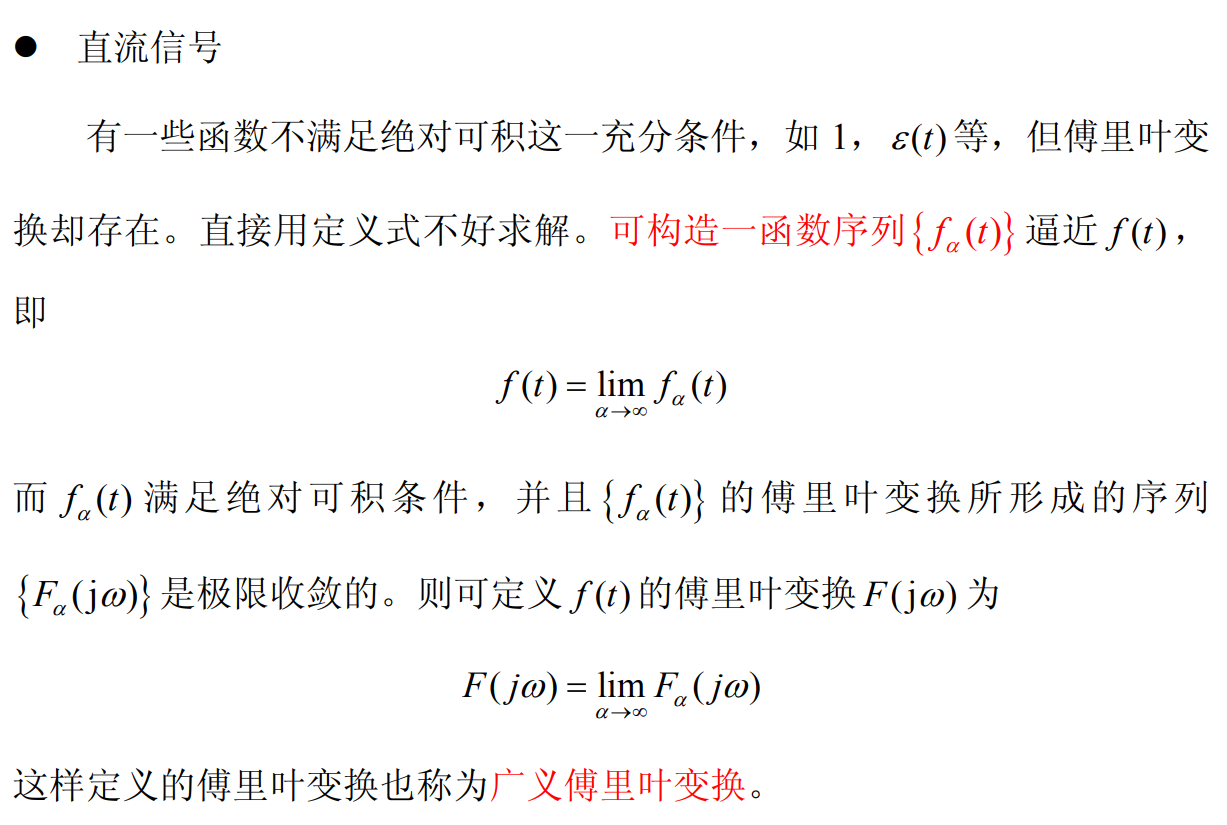

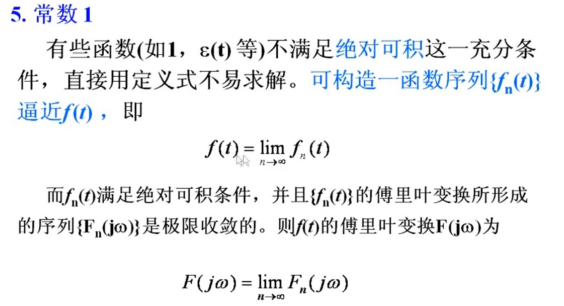

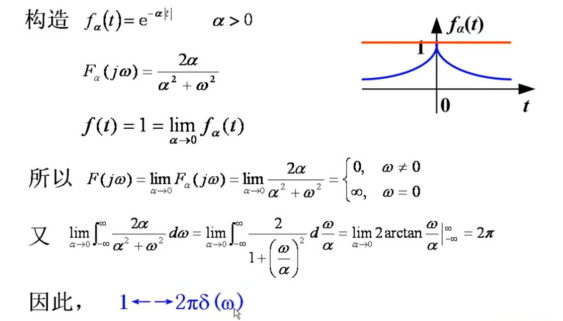

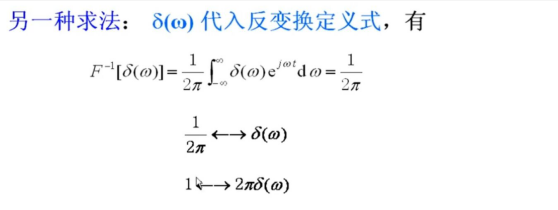

常数1

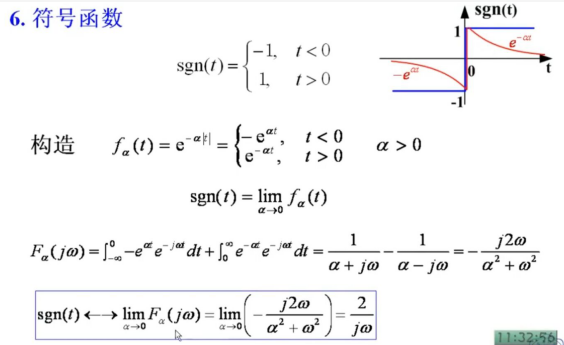

符号函数

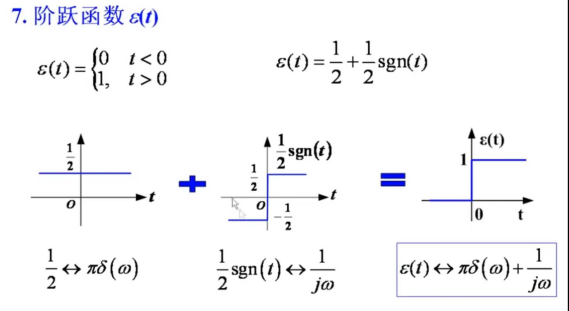

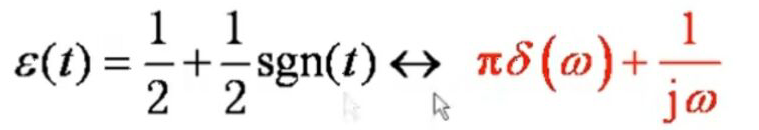

阶跃函数

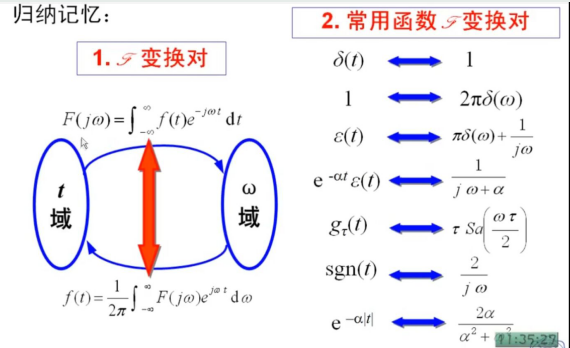

总结

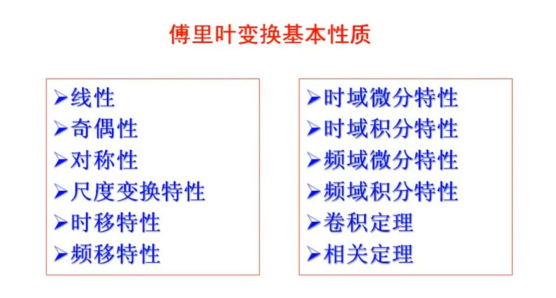

傅里叶变换的性质1

意义：傅里叶变换具有唯一性。傅里叶变换的性质揭示了信号的时域特性和频域特性之间的内在联系。讨论傅里叶变换的性质，目的在于:了解时-频域特性的内在联系;利用性质方便求解F(j\omega);了解在通信系统领域中的应用。

说明:( 1)这些性质是建立在变化对的基础上;( 2）常见变换+性质可以解决较复杂的问题。

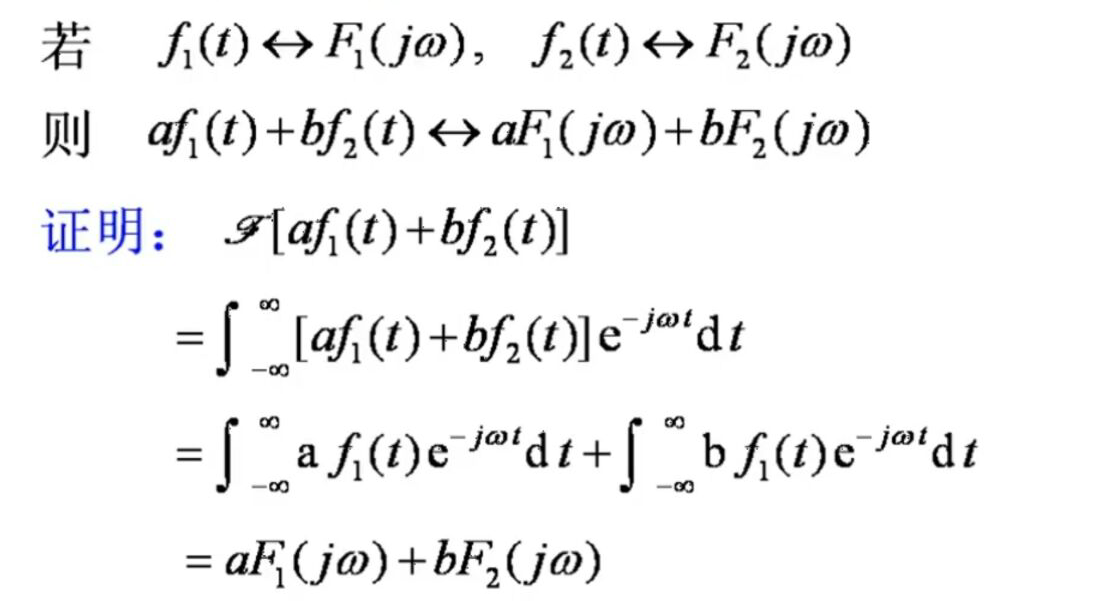

线性性质

例1

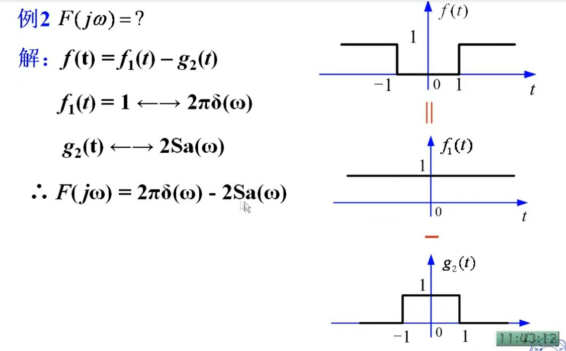

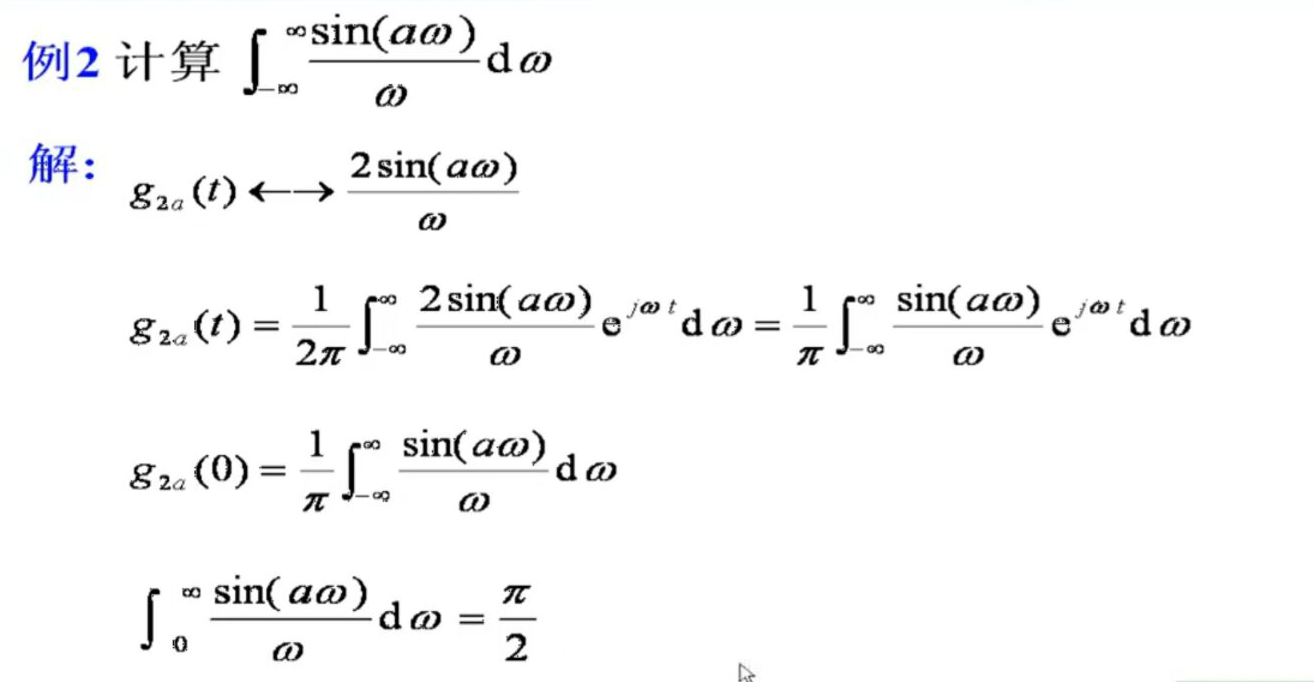

例2

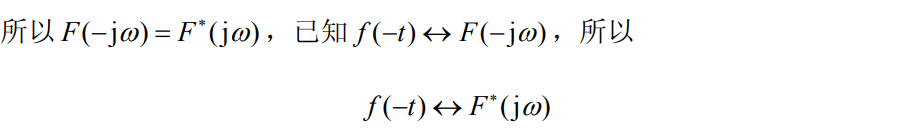

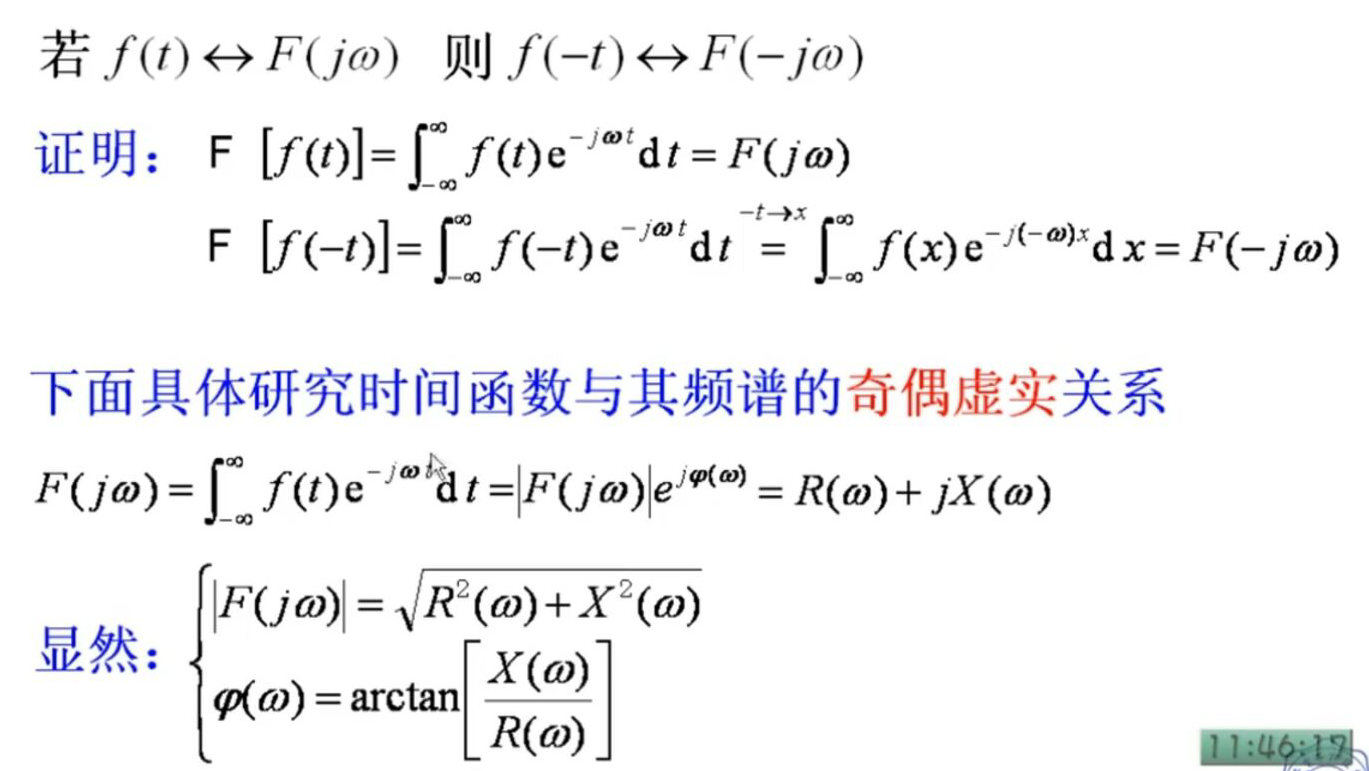

奇偶性

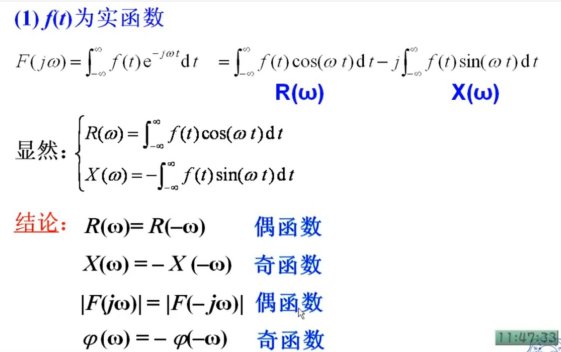

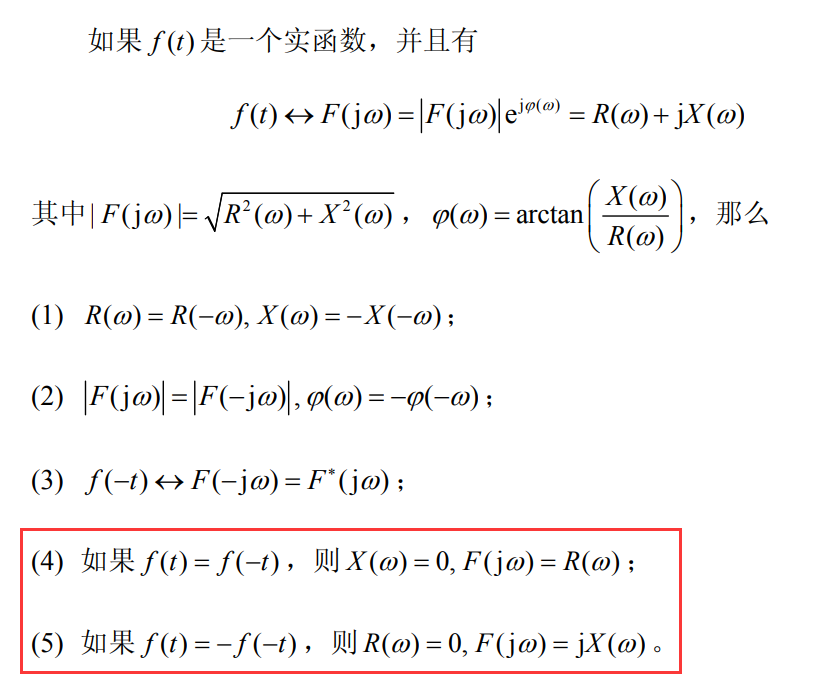

$f(x)$为实函数

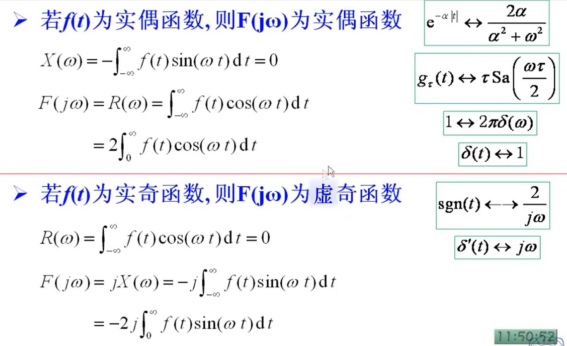

总结

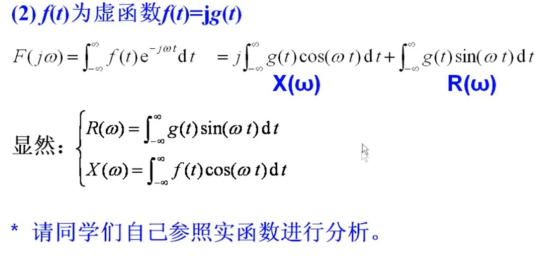

$f(x)$为虚函数$f(t)=jg(t)$

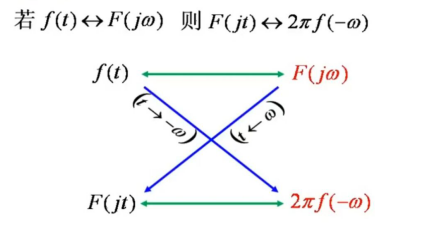

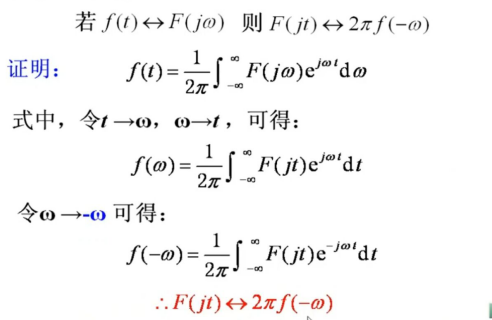

对称性

例1

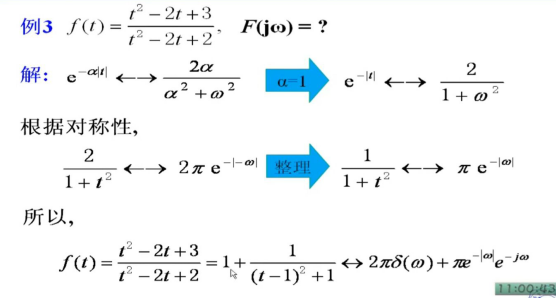

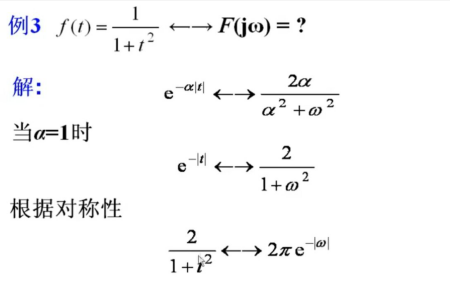

例3

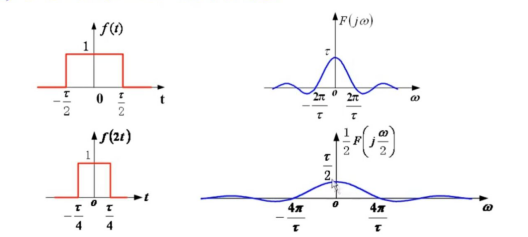

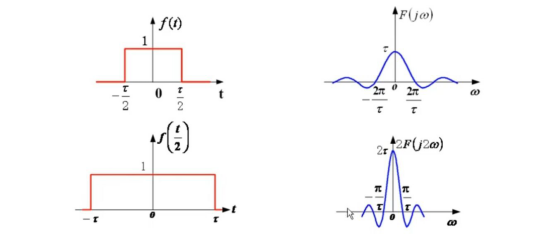

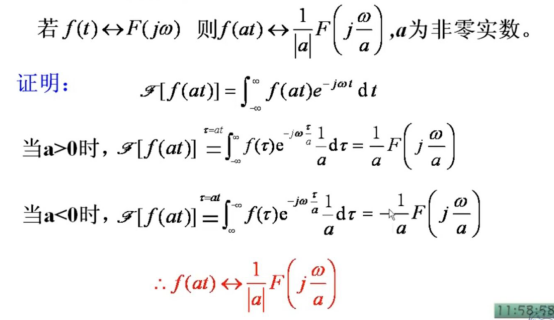

尺度变换特性

0<a<1时域扩展，频带压缩

0<a<1，脉冲持续时间增加a倍，变化慢了，信号在频域的频带压缩a倍。高频分量减少，幅度上升a倍。

a>1时域压缩，频带扩展

a>1，脉冲持续持续时间短，变化快了。信号在频域高频分量增加，频带展宽，各分量的幅度下降a倍。

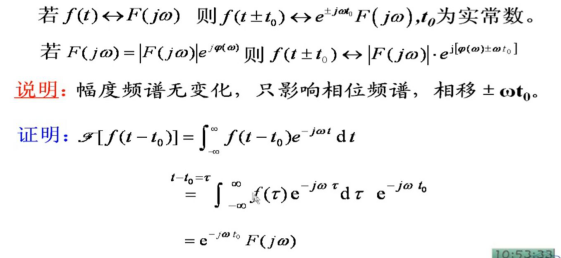

$\Delta$时移特性

原函数延迟一个量或超前一个量的变换。非常重要！线代通信理论的基础。

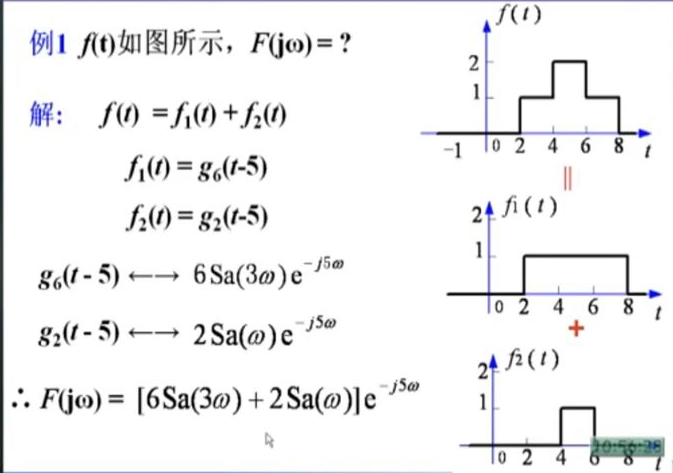

例1

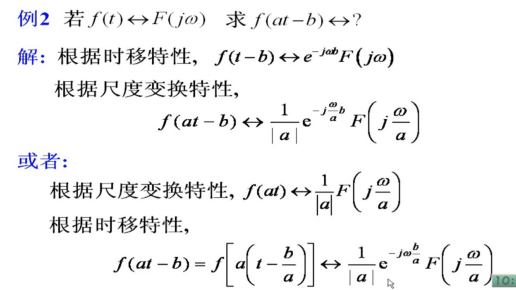

例2

例3

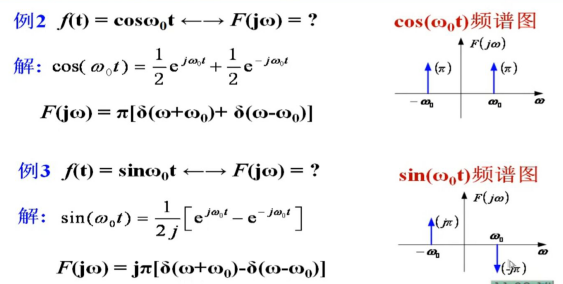

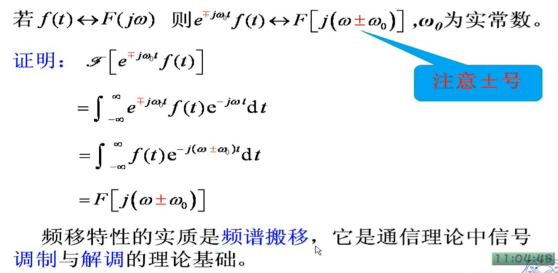

$\Delta$频移特性

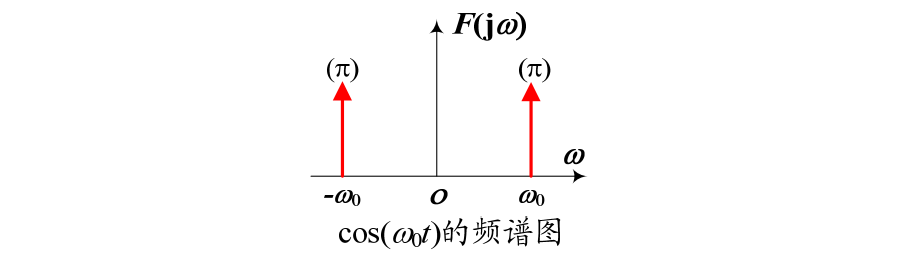

通信原理中，调制解调的基础。信号为什么能发出去？频谱搬移

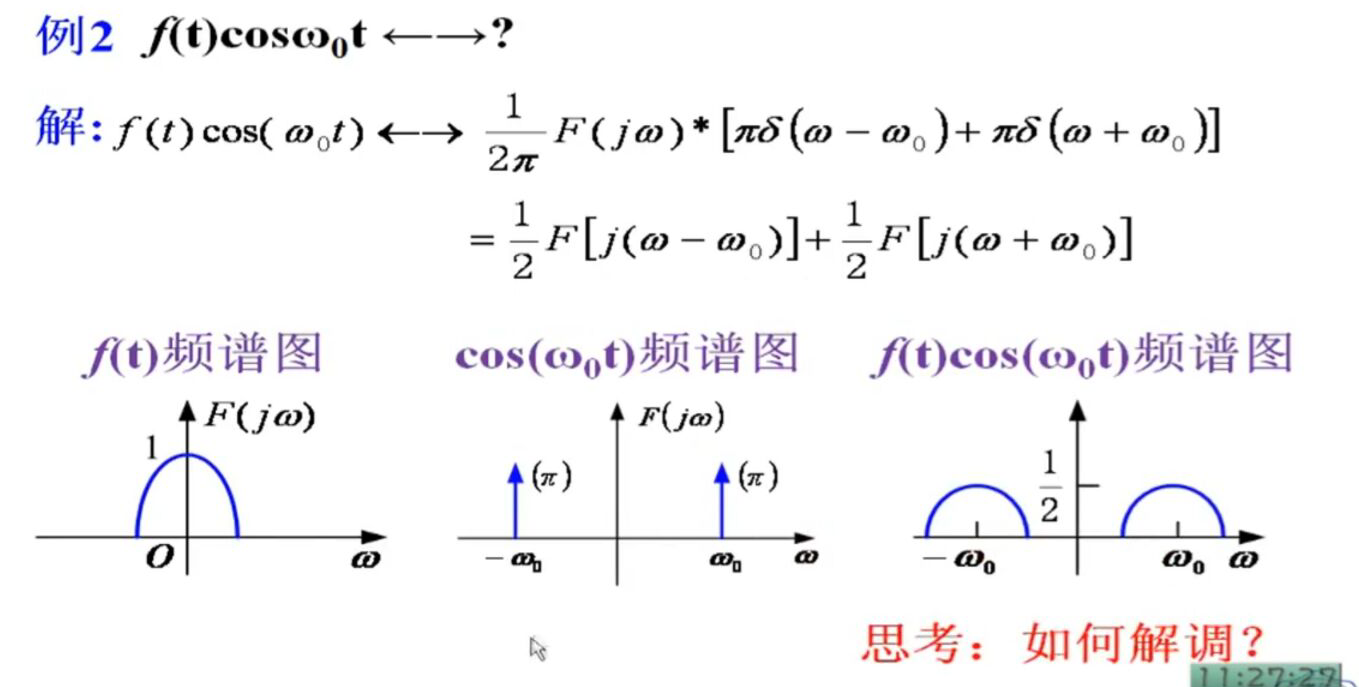

例2（背结果）

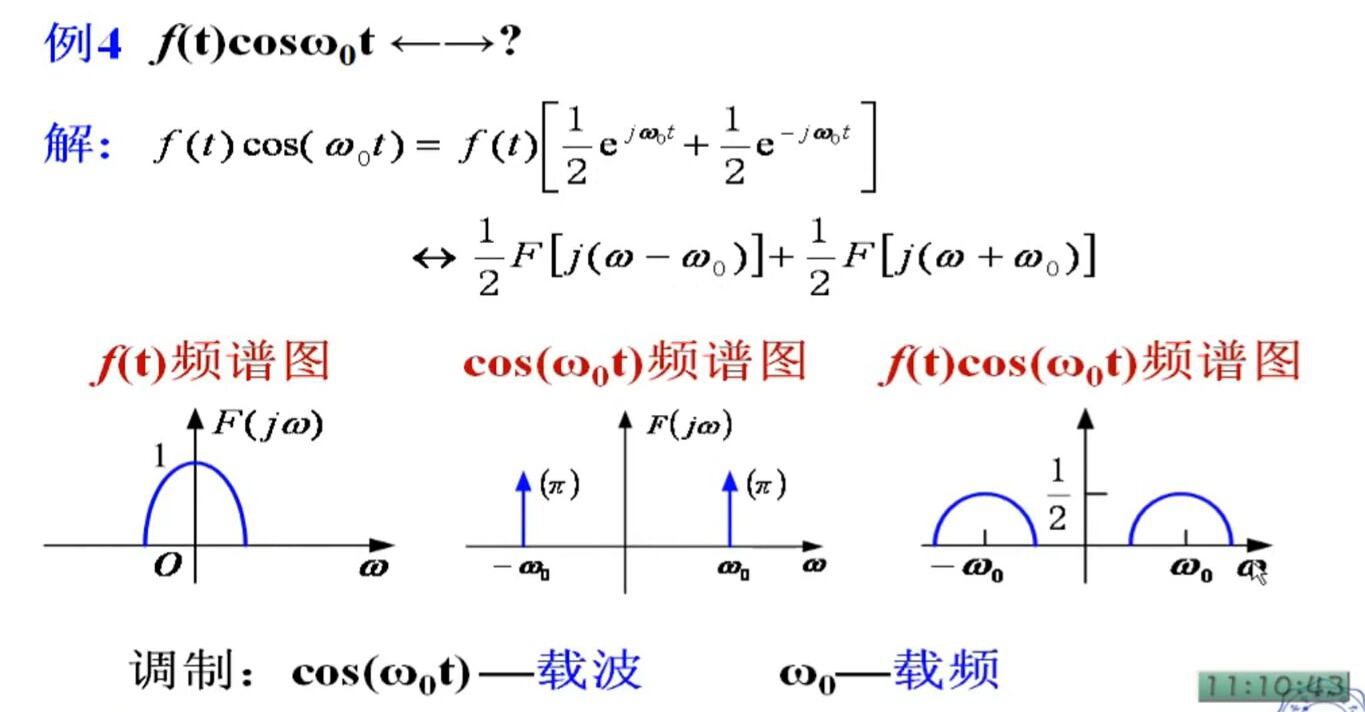

例4

说的一句话信号为f(t)，信号直接乘cos\omega_{0}t就相当于把它的频谱搬到f(t)cos(\omega_{0}t)上，双边谱调制发出去。

cos\omega_{0}t为载波信号，相当于汽车，将f(t)载着运到一个地方去，已调信号发射出去（发到收音机）。

收音机收到后，要将信号解出来就需要解调。再乘cos\omega_{0}t得到音频信号。

总结

1.线性：若f_{1}(t)\leftrightarrow F_{2}(j\omega),f_{2}(t)\leftrightarrow F_{2}(j\omega)，则af_{1}(t)+bf_{2}(t)\leftrightarrow aF_{1}(j\omega)+bF_{2}(j\omega)

2.奇偶性：若f(t)\leftrightarrow F(j\omega)，则f(-t)\leftrightarrow F(-j\omega)

3.对称性：若f(t)\leftrightarrow F(j\omega)，则F(jt)\leftrightarrow 2\pi f(-\omega)

4.尺度变换特征：若f(t)\leftrightarrow F(\omega)，则f(at)\leftrightarrow \frac{1}{|a|}F(j\frac{\omega}{a})，a为非零实数

5.时移特性：若f(t)\leftrightarrow F(j\omega)，则f(t\pm t_{0})\leftrightarrow e^{\pm ja\omega_{0}}F(j\omega)，t_{0}为实常数。\若F(j\omega)=|F(j\omega)|e^{j\varphi(\omega)}，则f(t\pm t_{0})\leftrightarrow|F(j\omega)|·e^{j[\varphi(\omega)\pm\omega t_{0}]}

6.频移特性：若f(t)\leftrightarrow F(j\omega)，则e^{\textcolor{red}{\mp }j\omega_{0}t}f(t)\leftrightarrow F[j(\omega\textcolor{red}{\pm }\omega_{0})]，\omega_{0}为实常数。

傅里叶变换的性质2

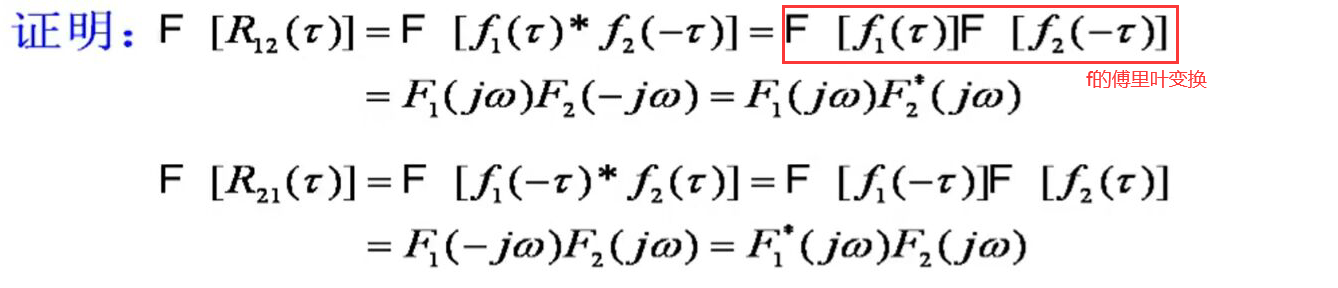

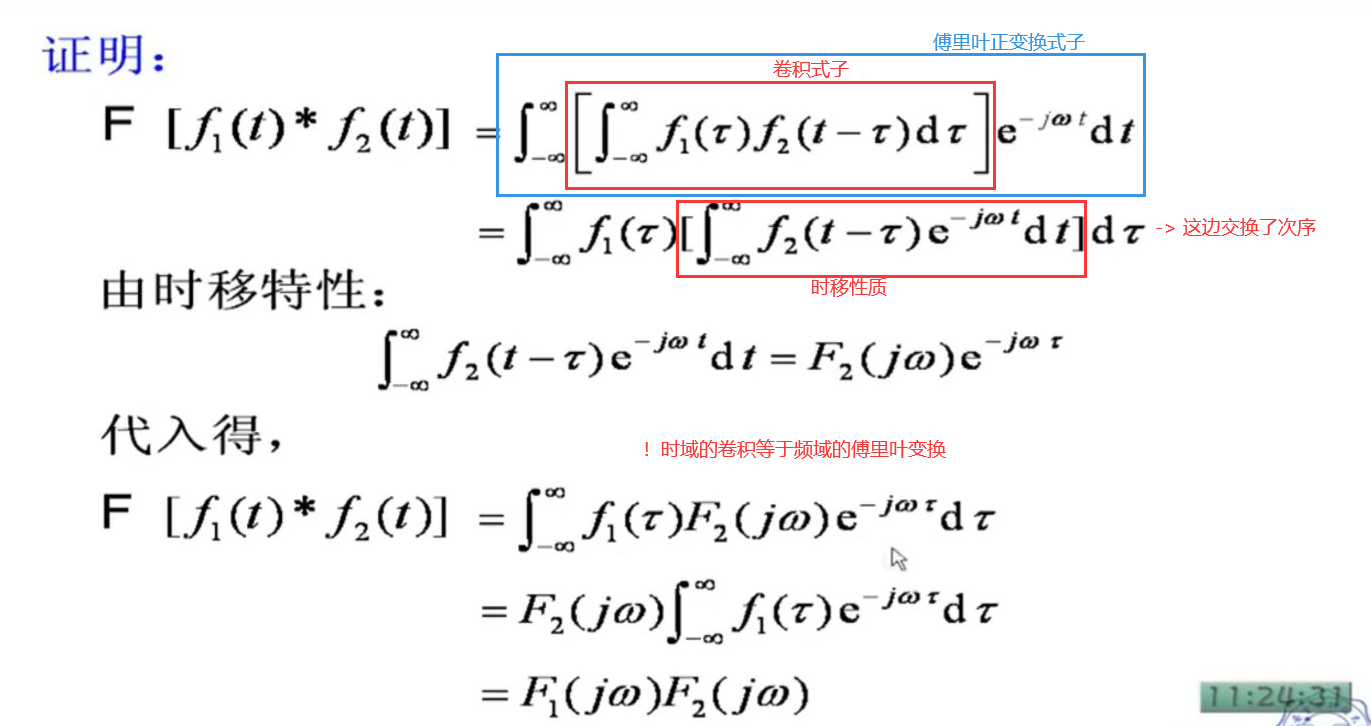

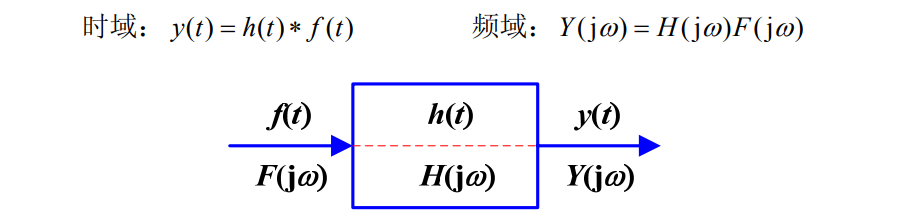

$\Delta$卷积定理

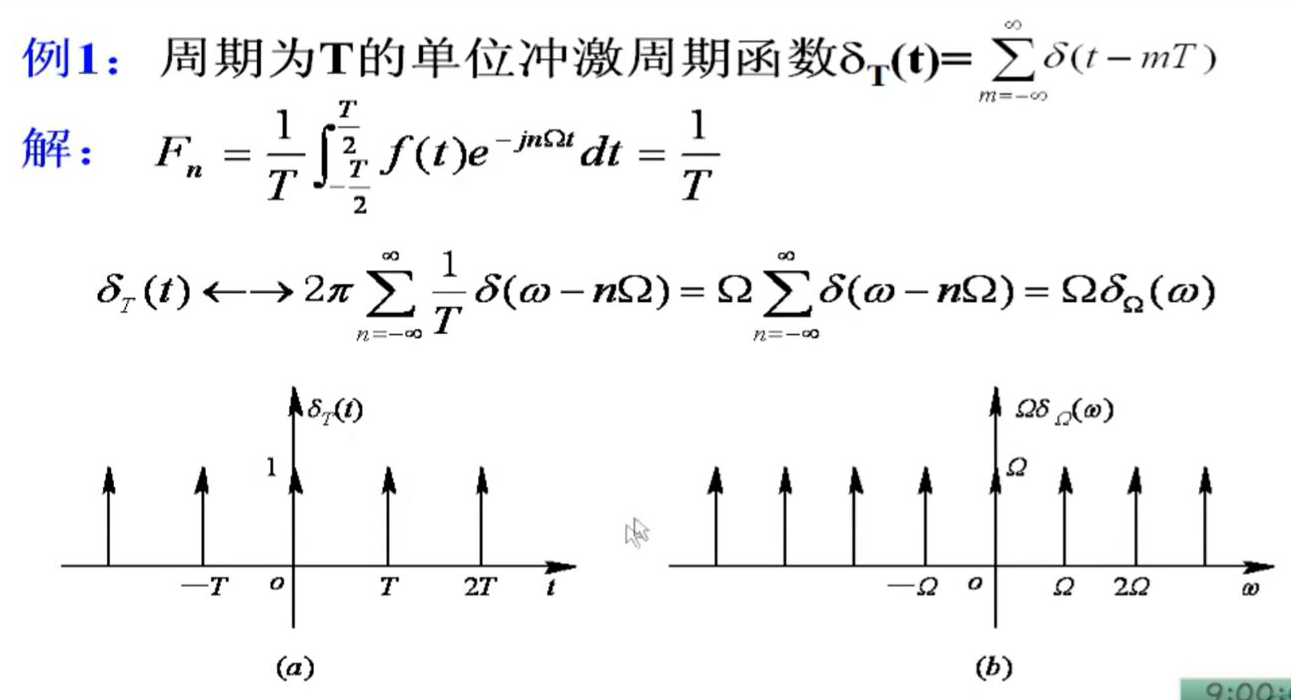

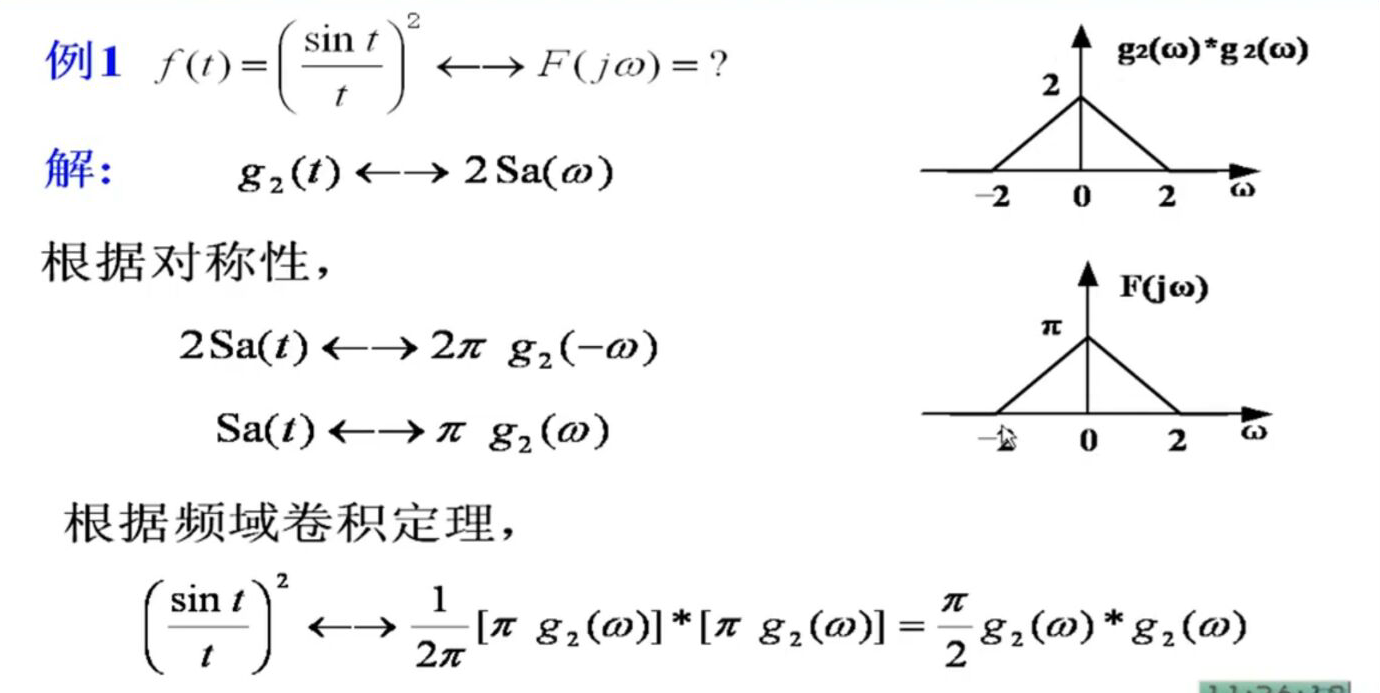

例1

$\Delta$例2

没听懂调频……4.22卷积定理

调频比调幅好，失真小。调频：频率随着要传出的信息变化。同步解调

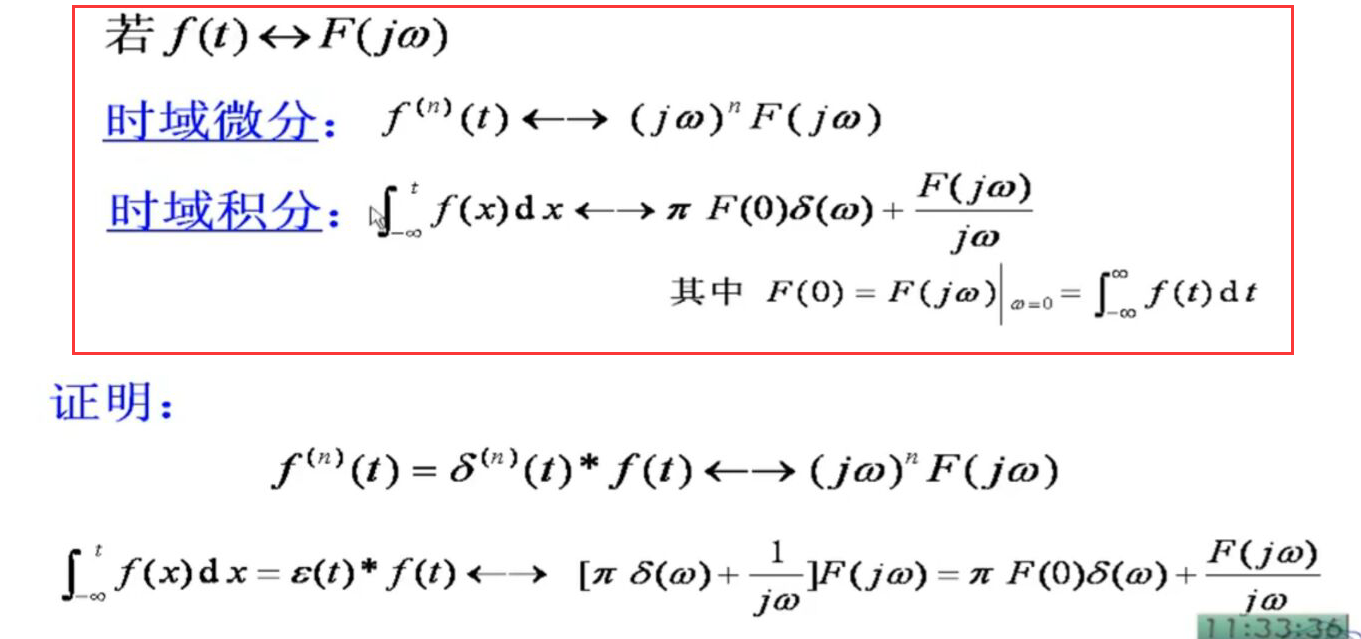

时域微积分特性

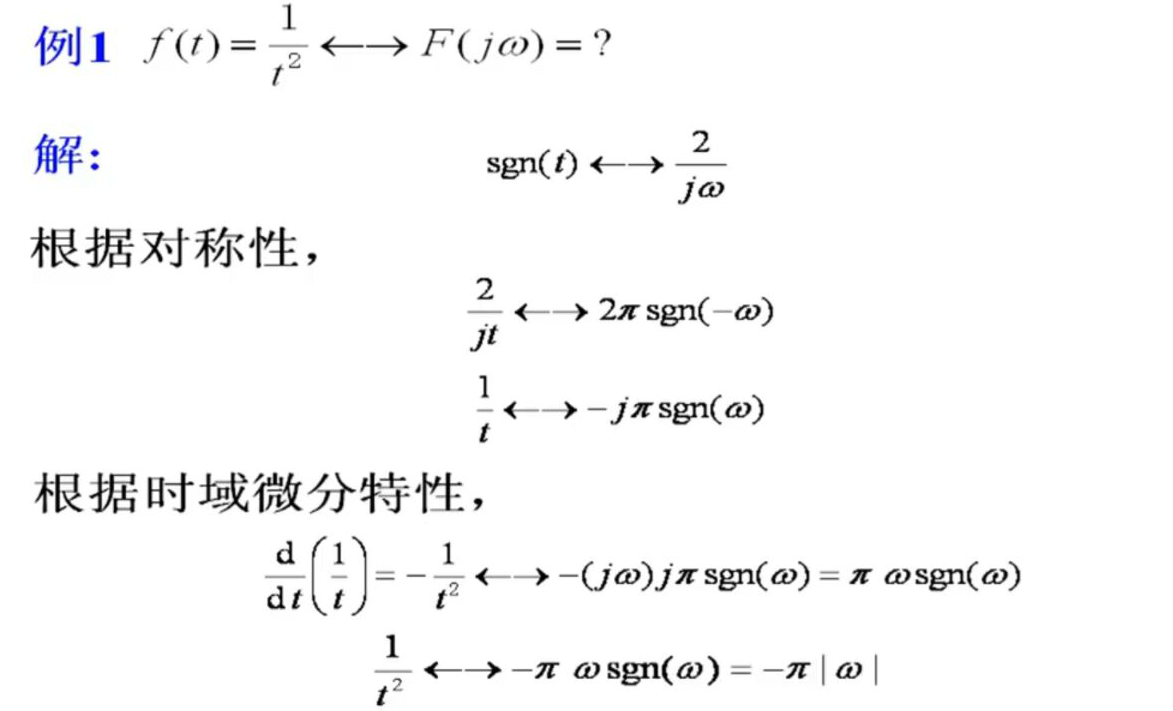

例1

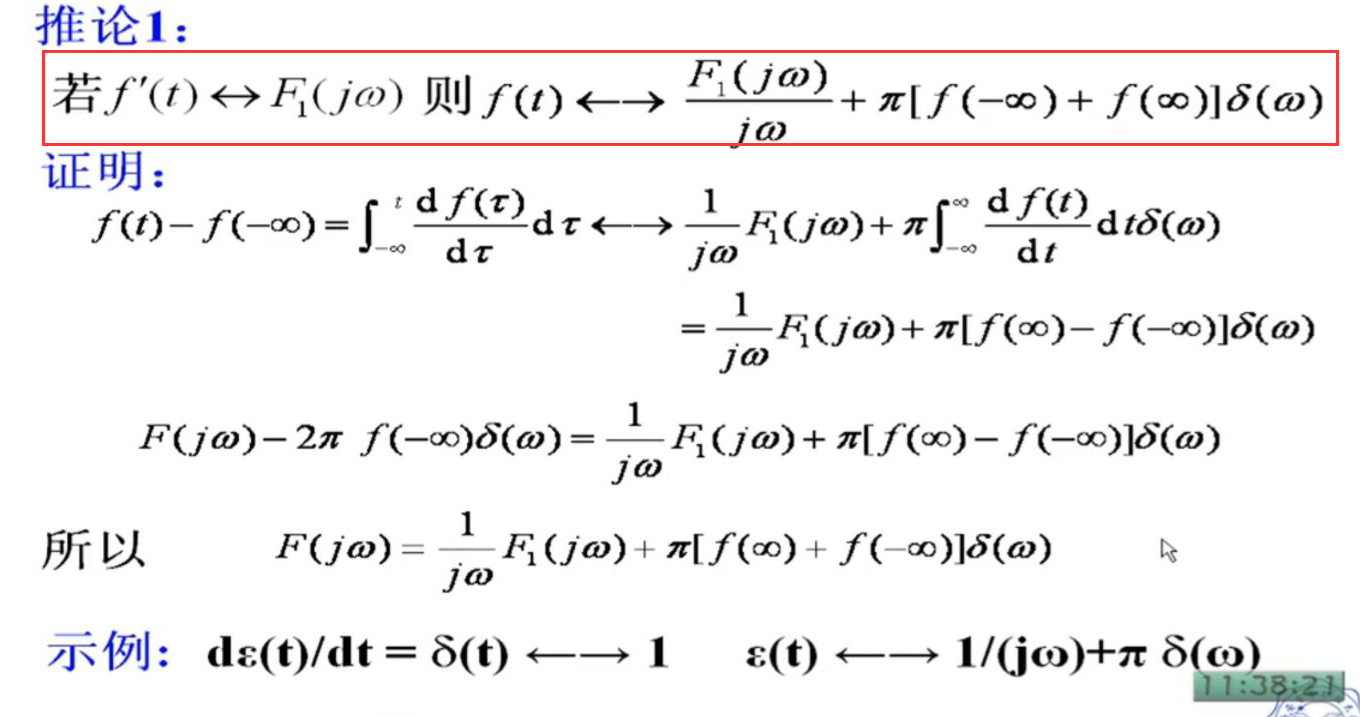

推论1

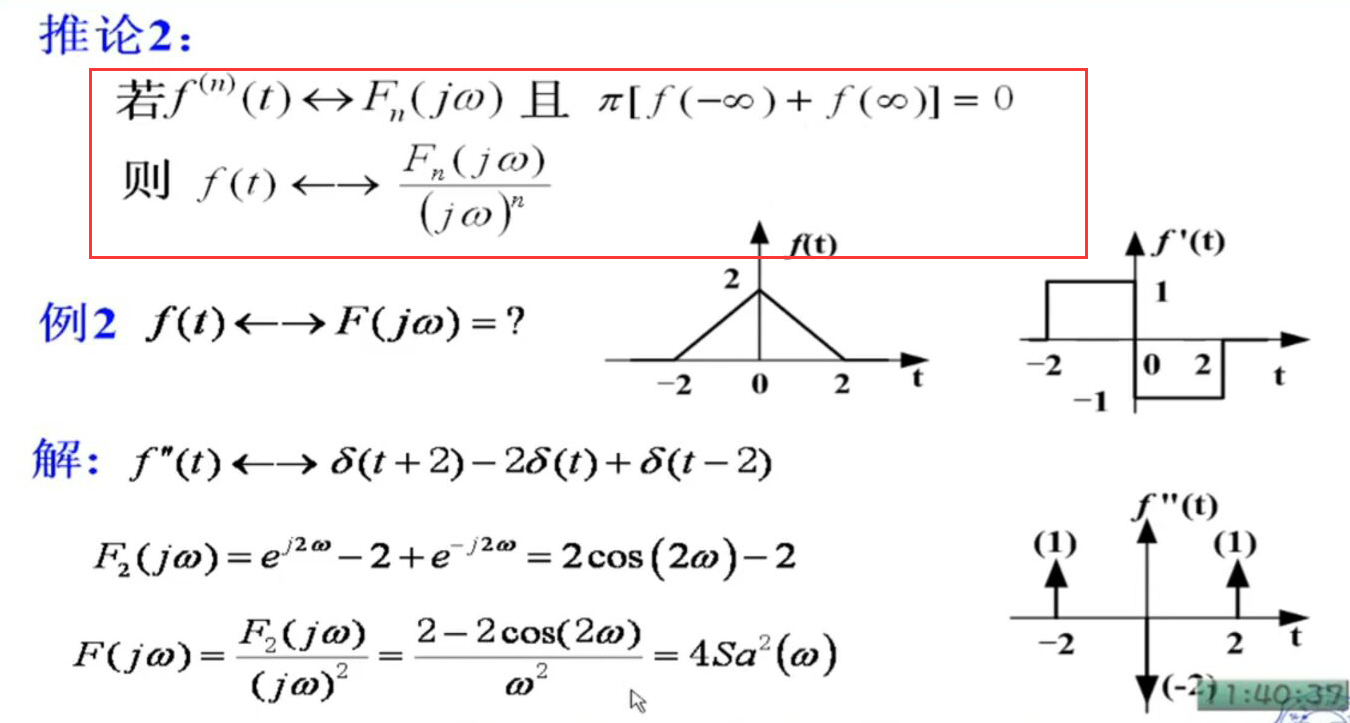

推论2

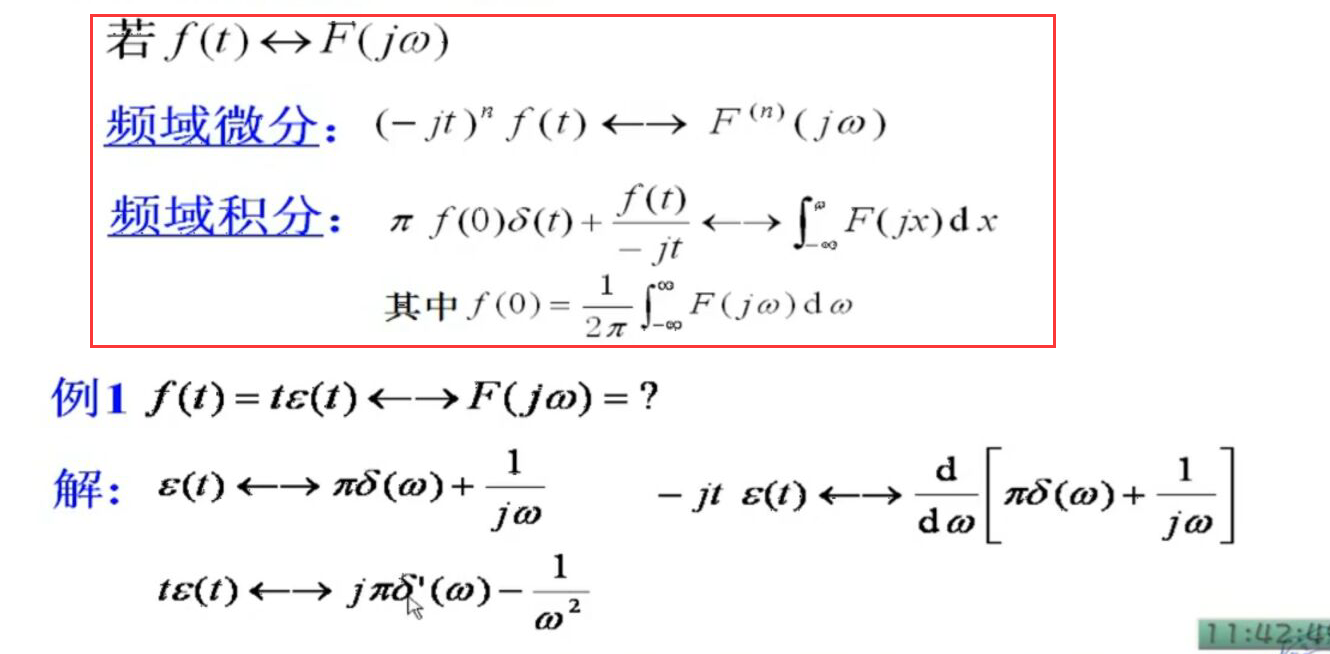

频域微积分性质

解决频域求得n阶导数对应时间函数和原函数关系问题

例2

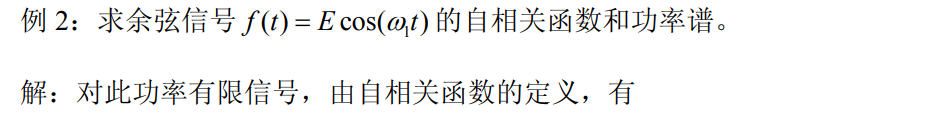

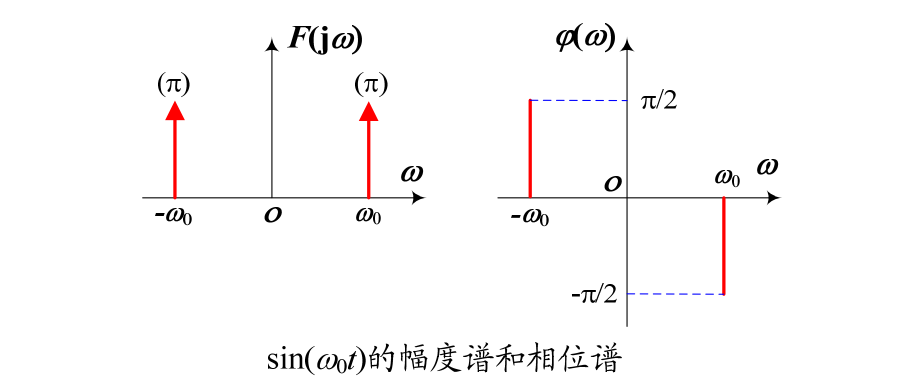

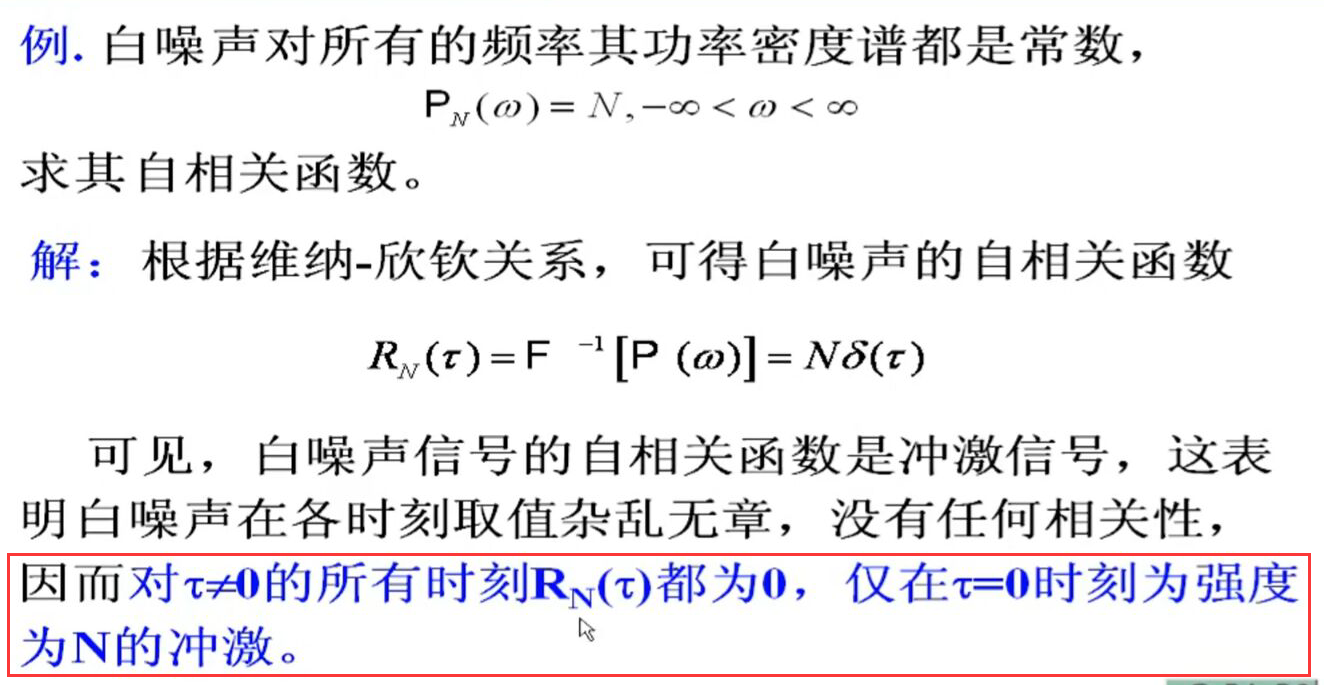

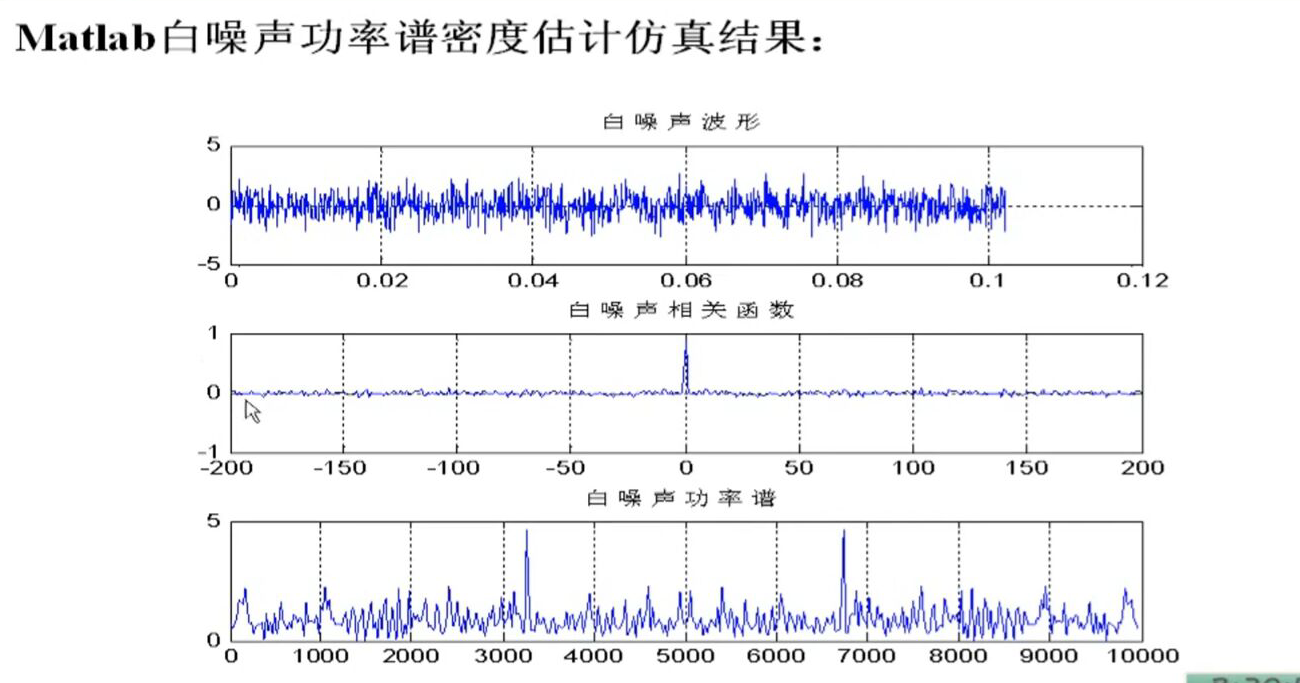

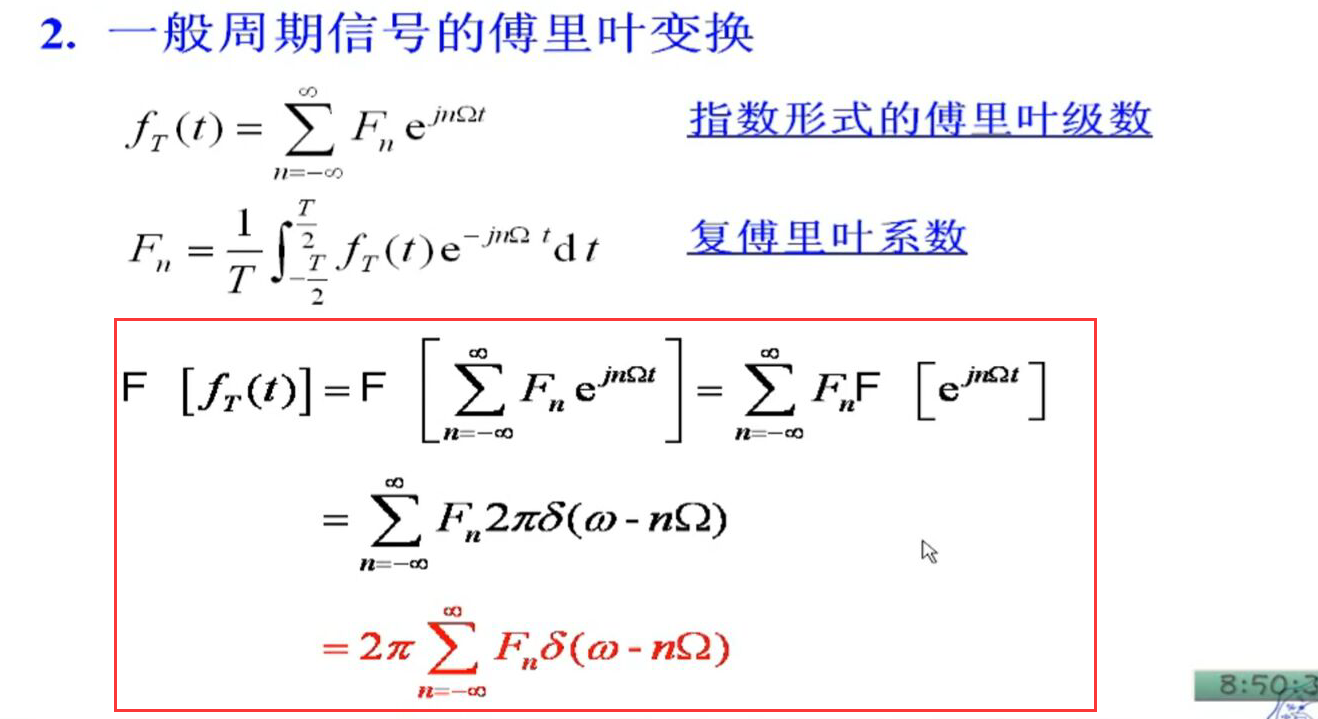

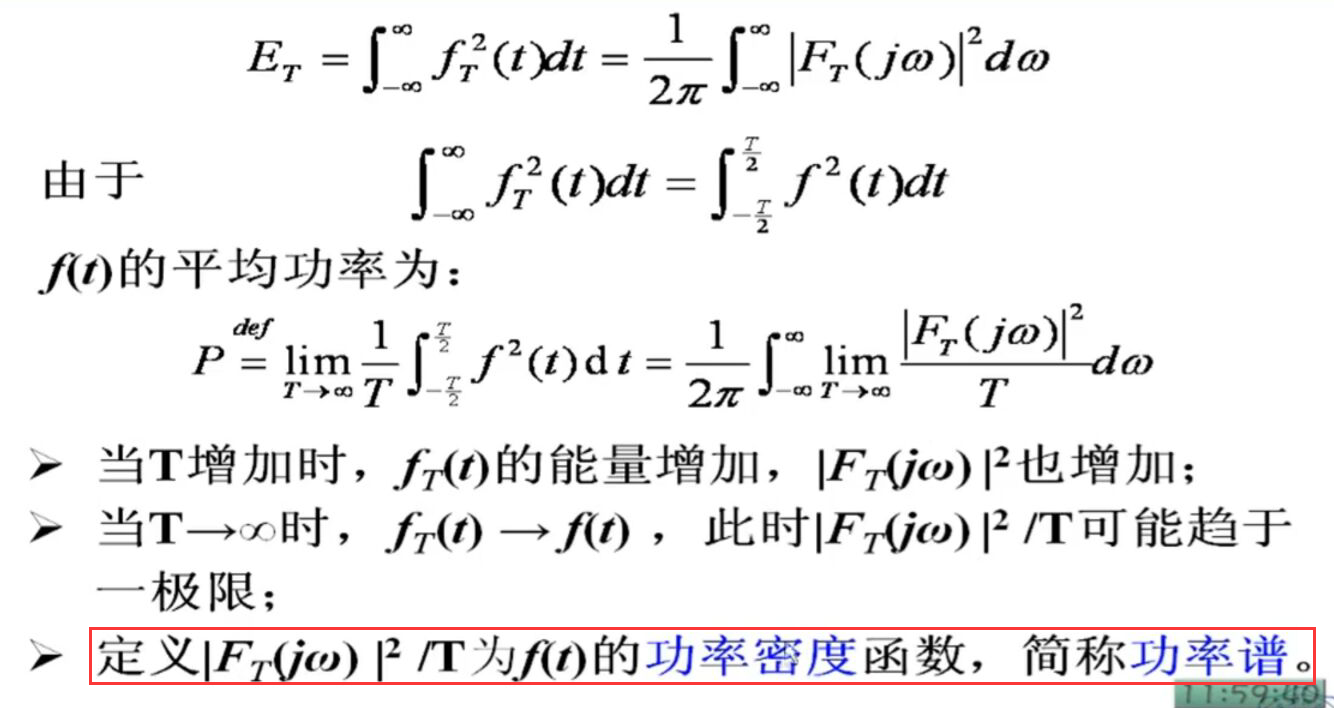

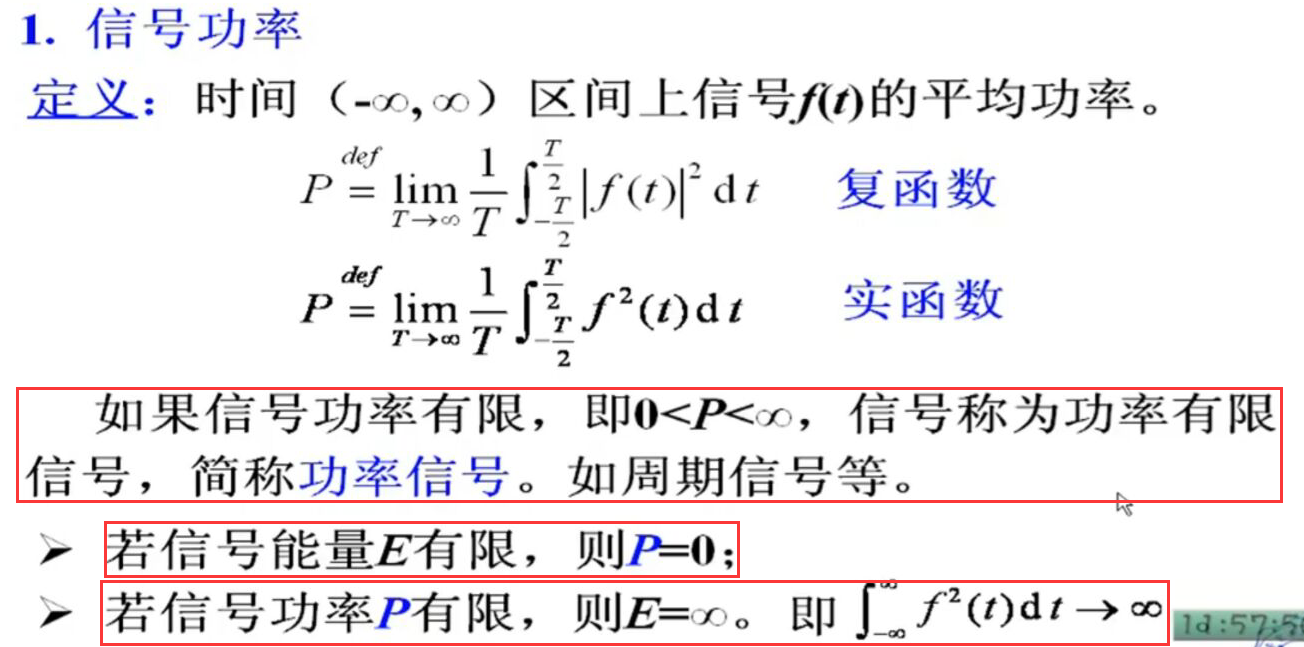

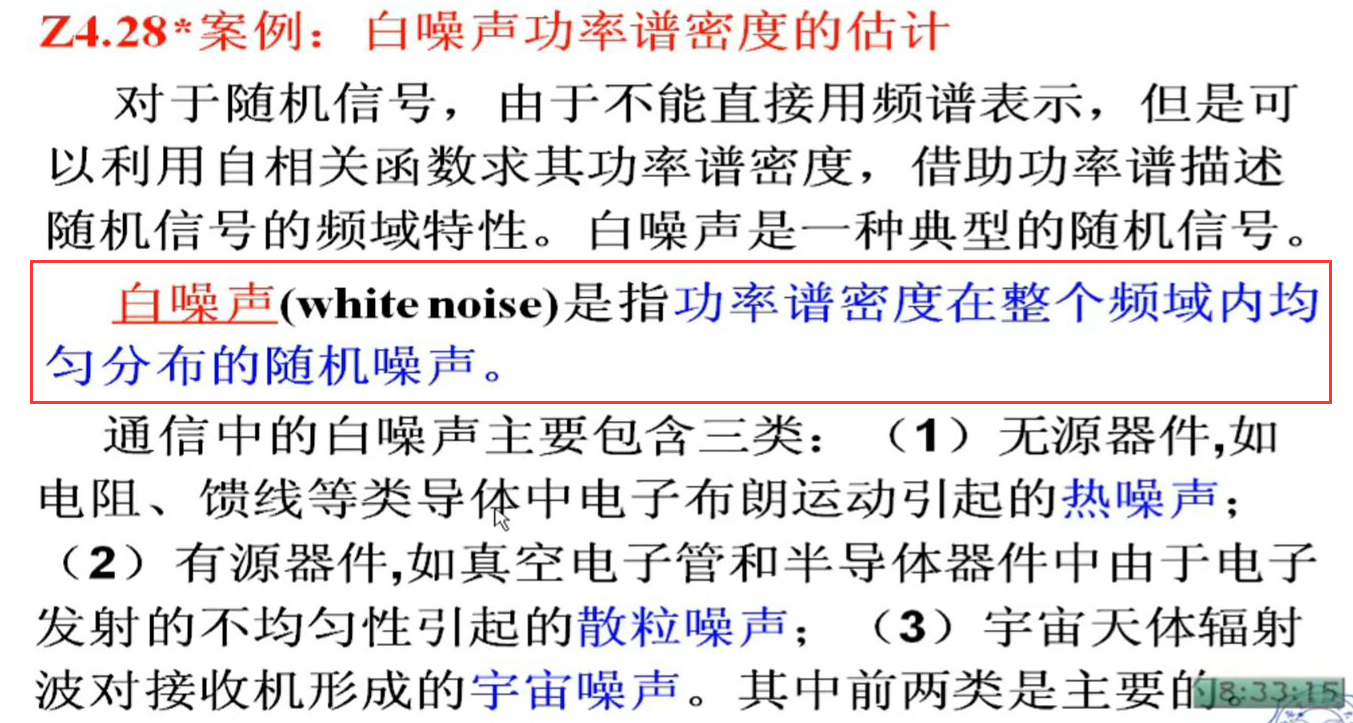

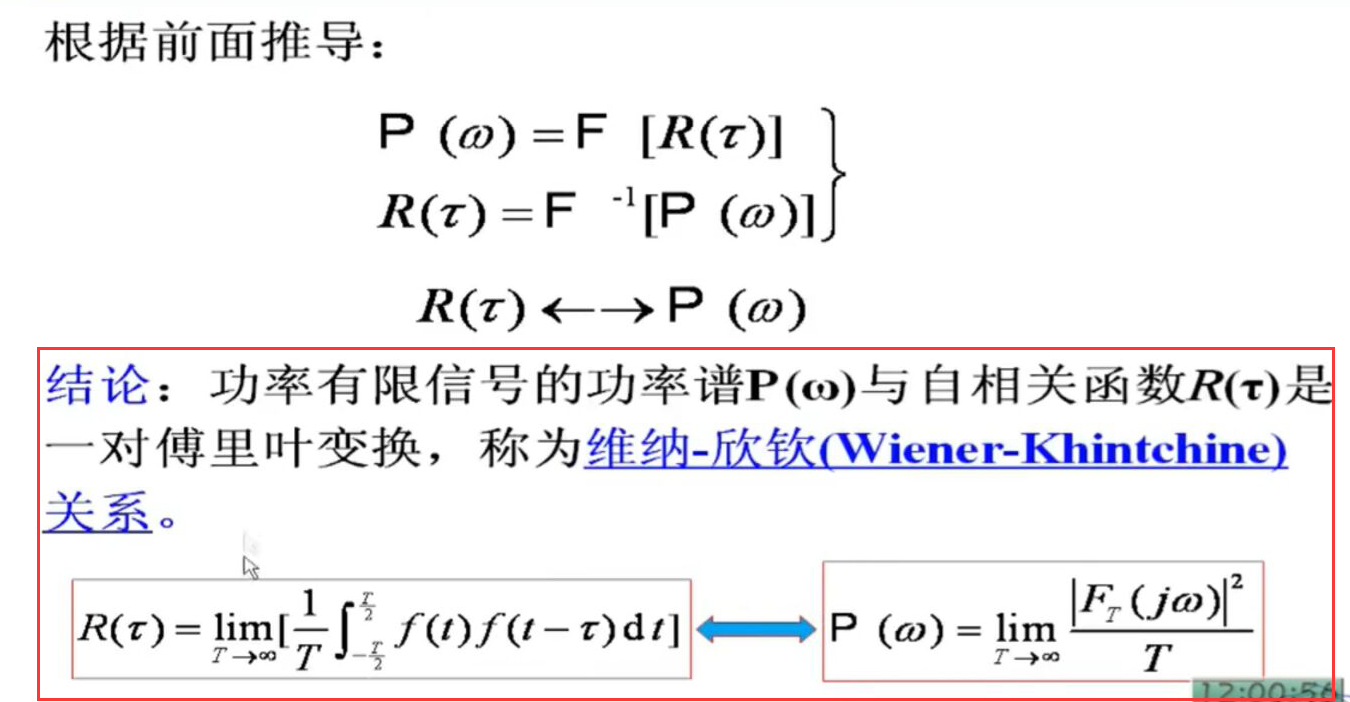

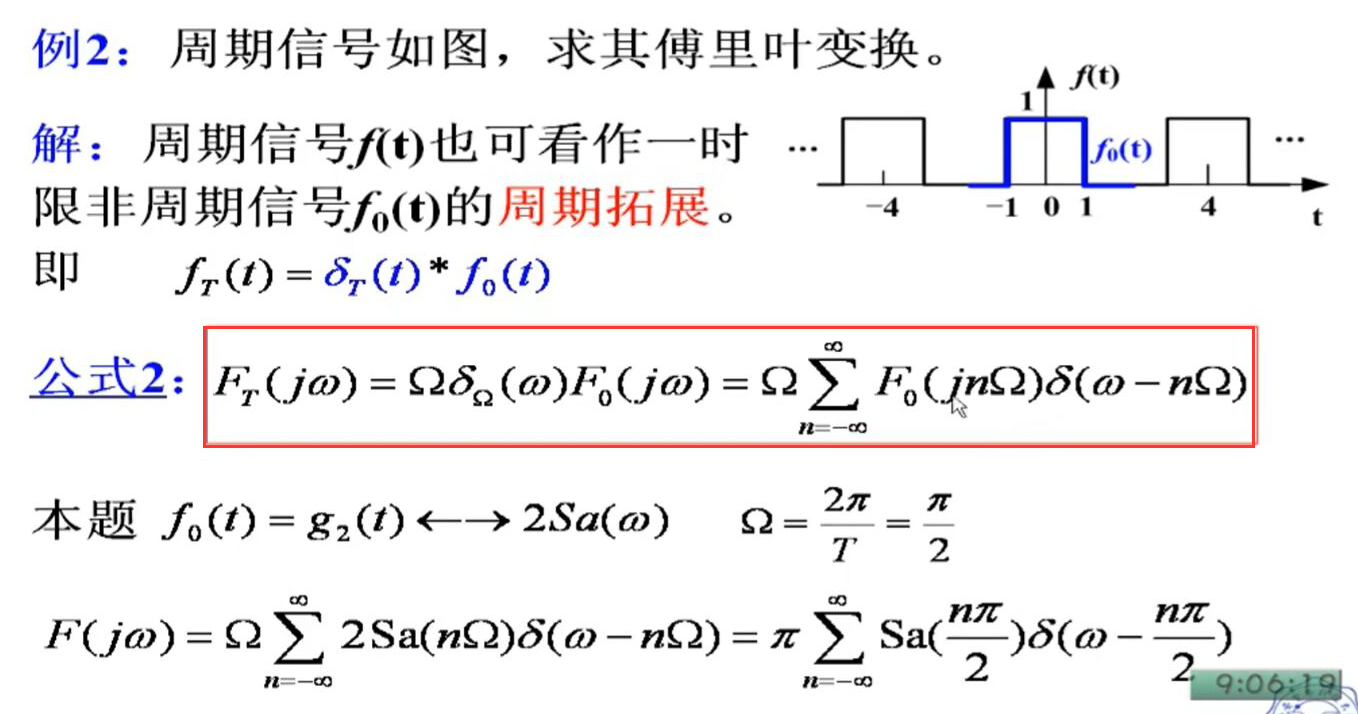

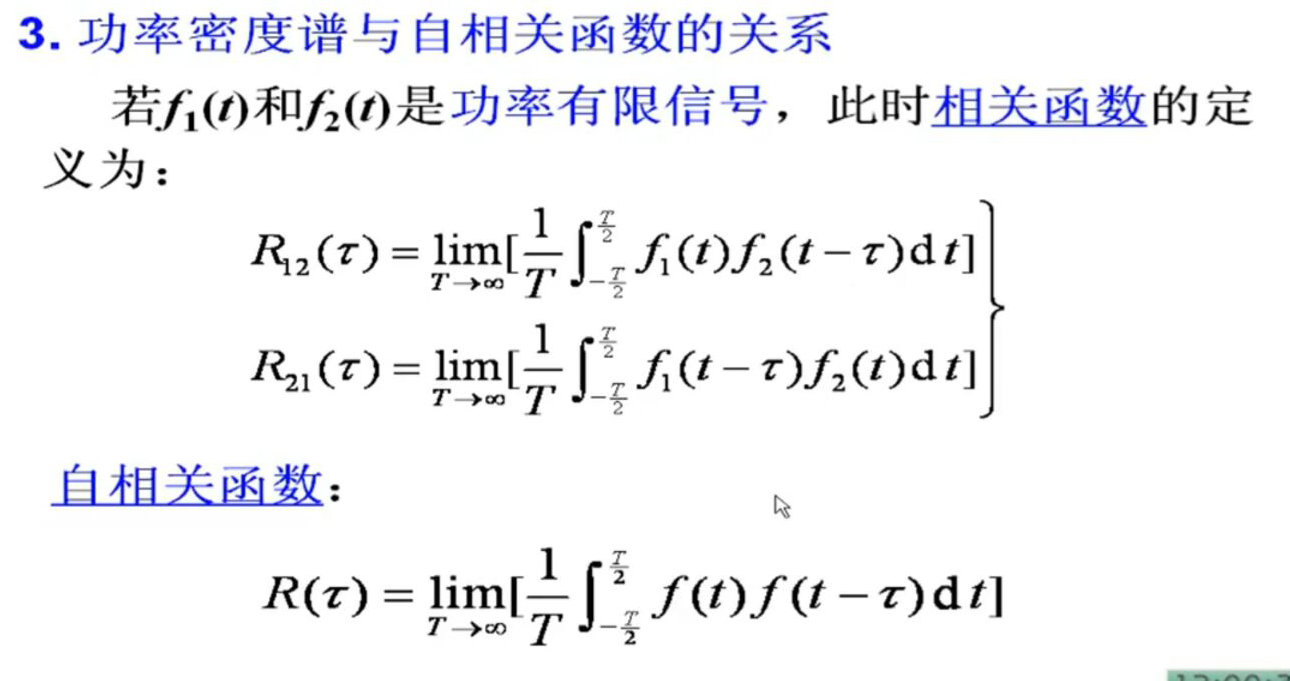

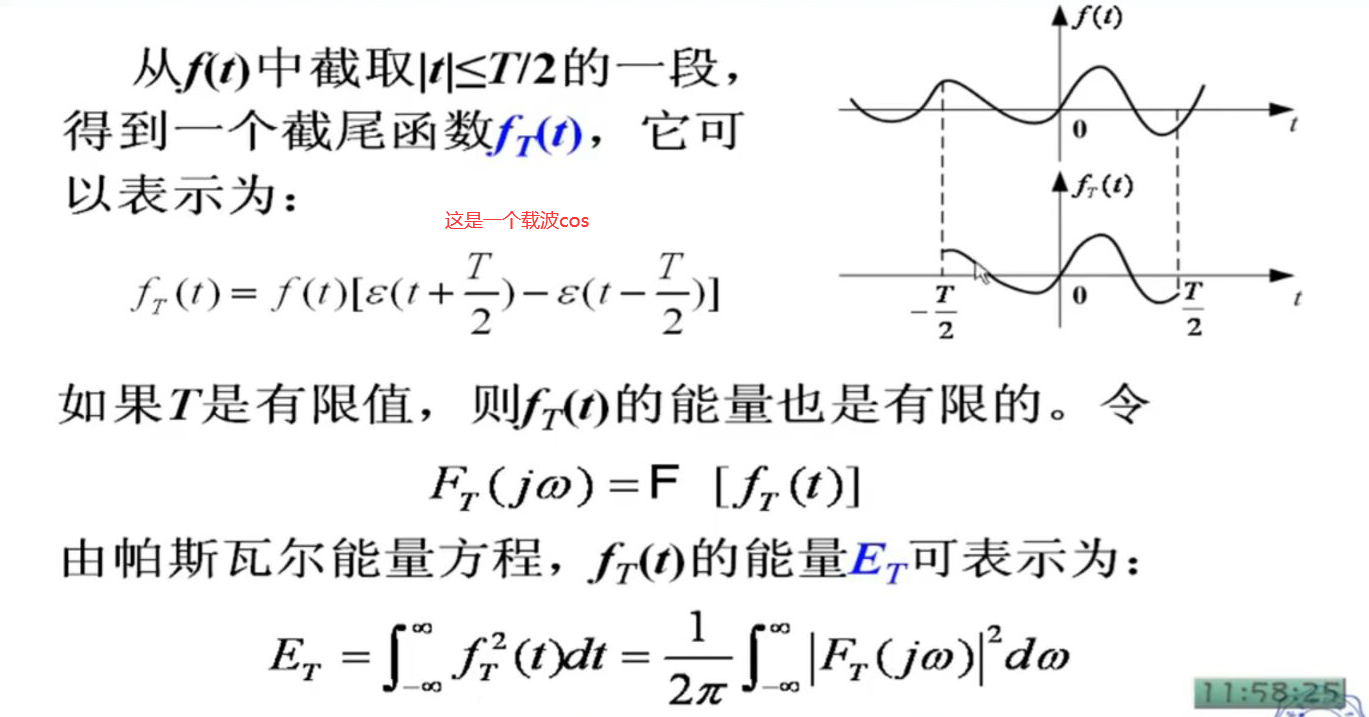

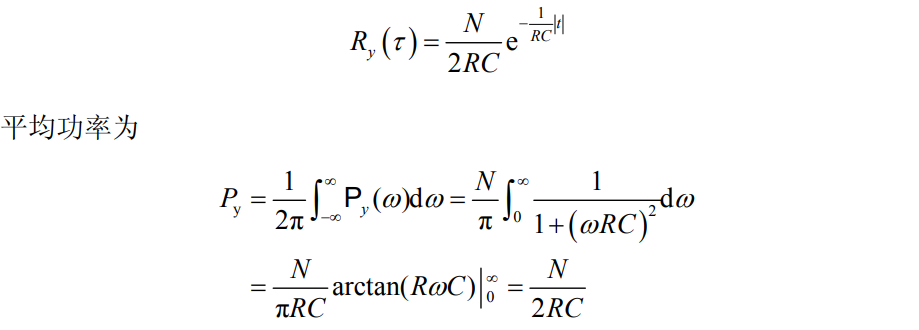

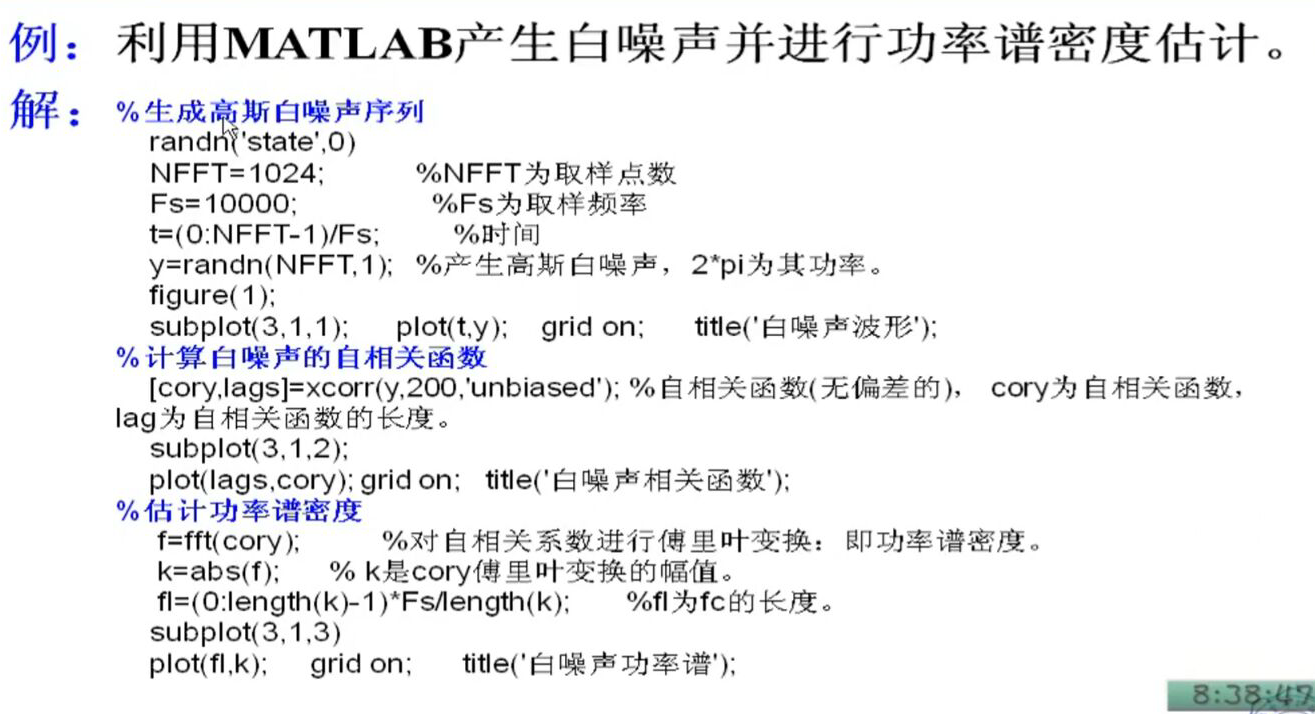

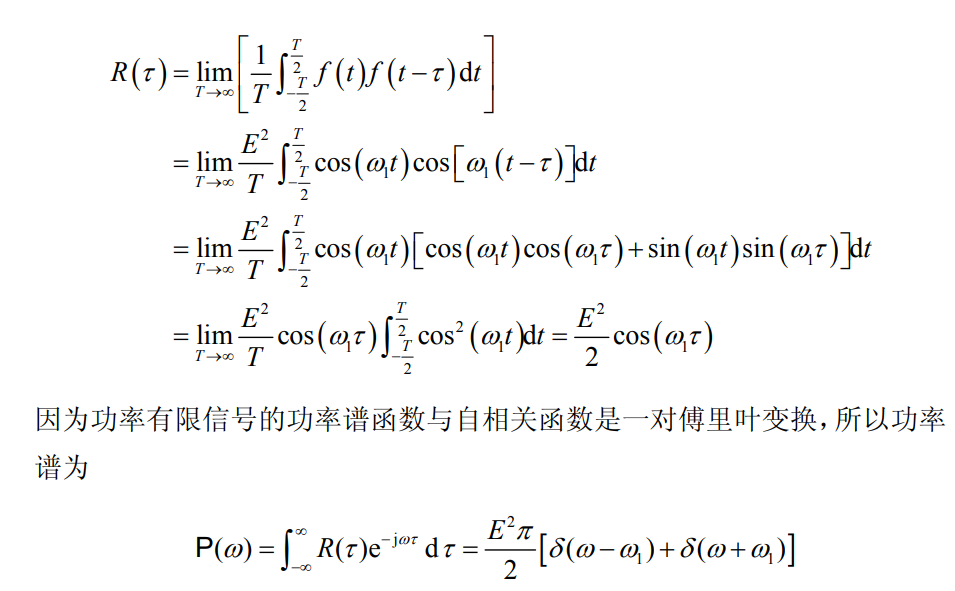

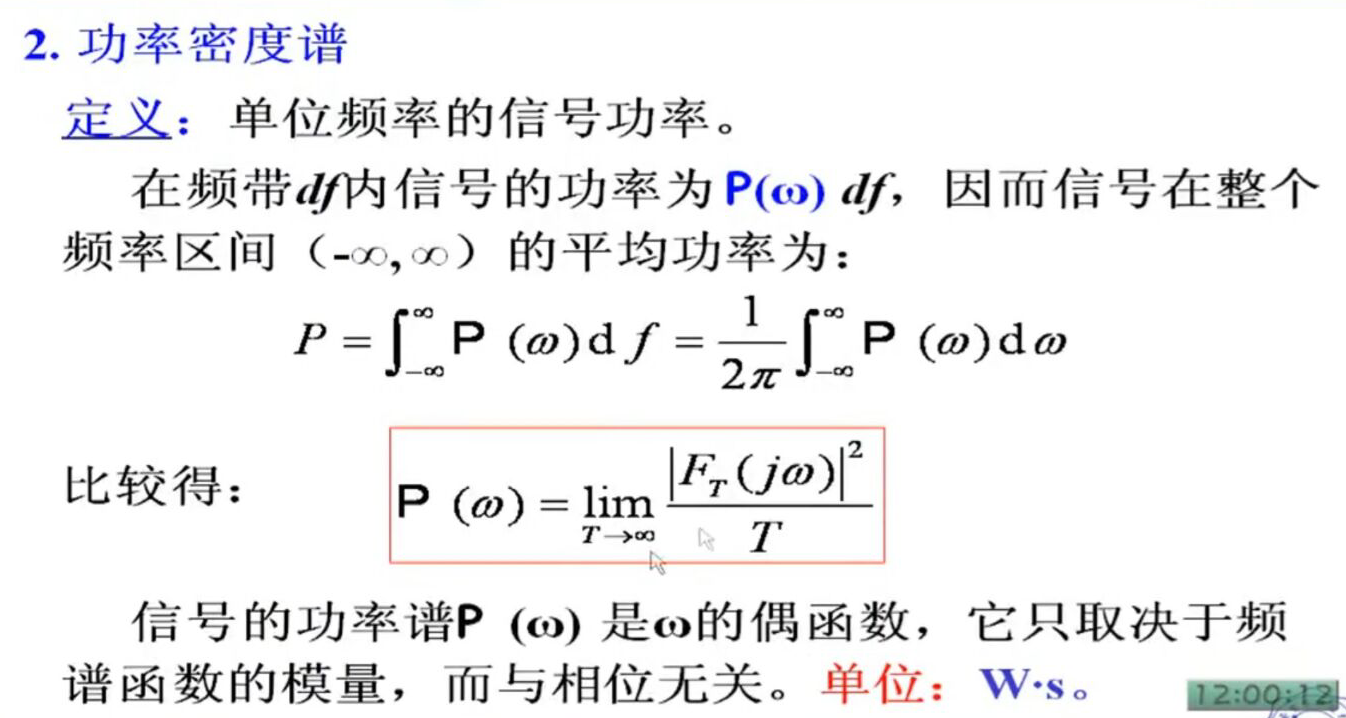

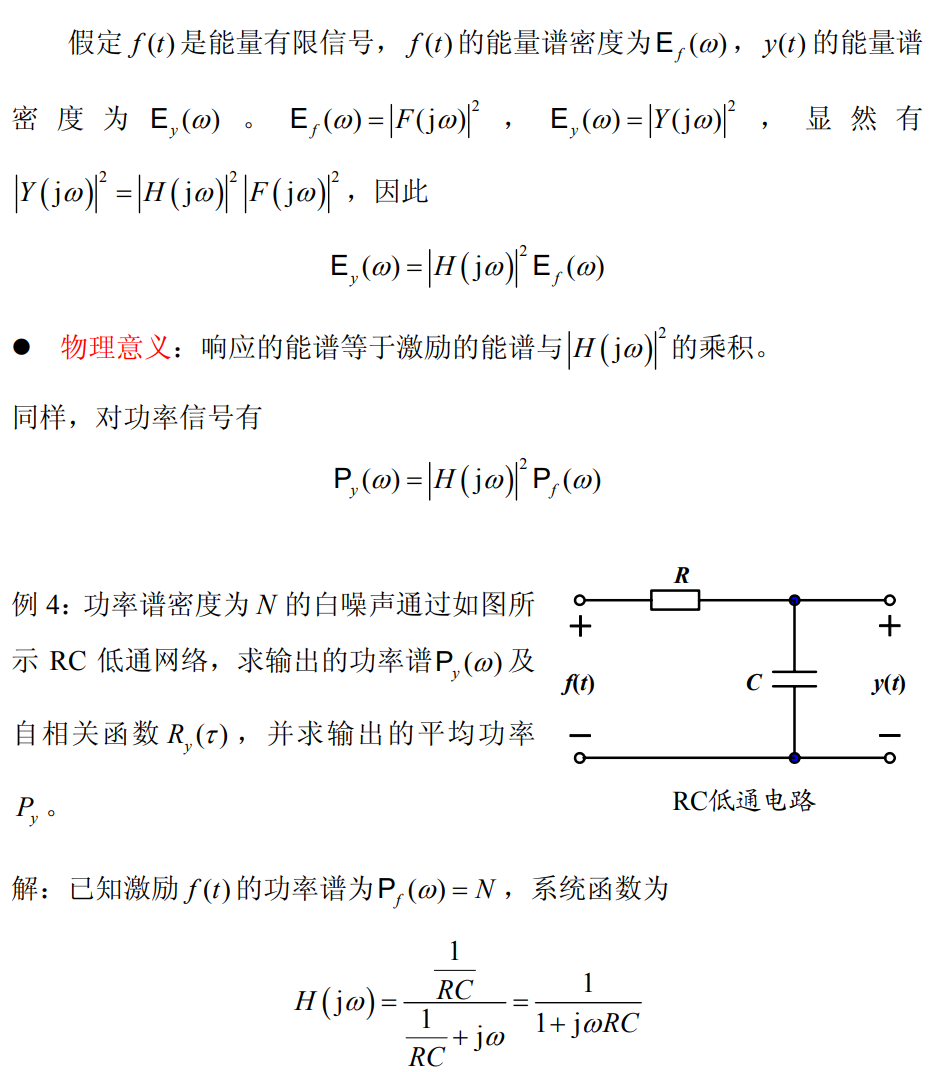

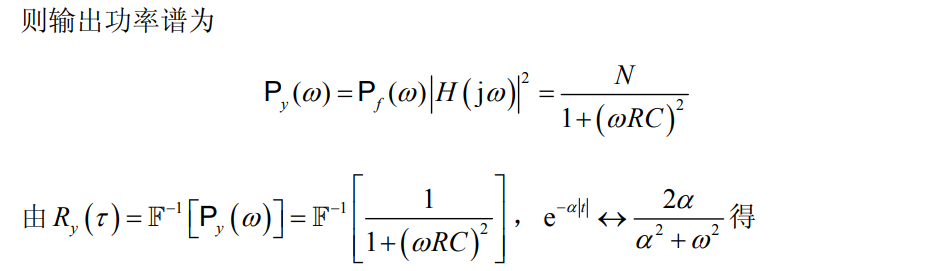

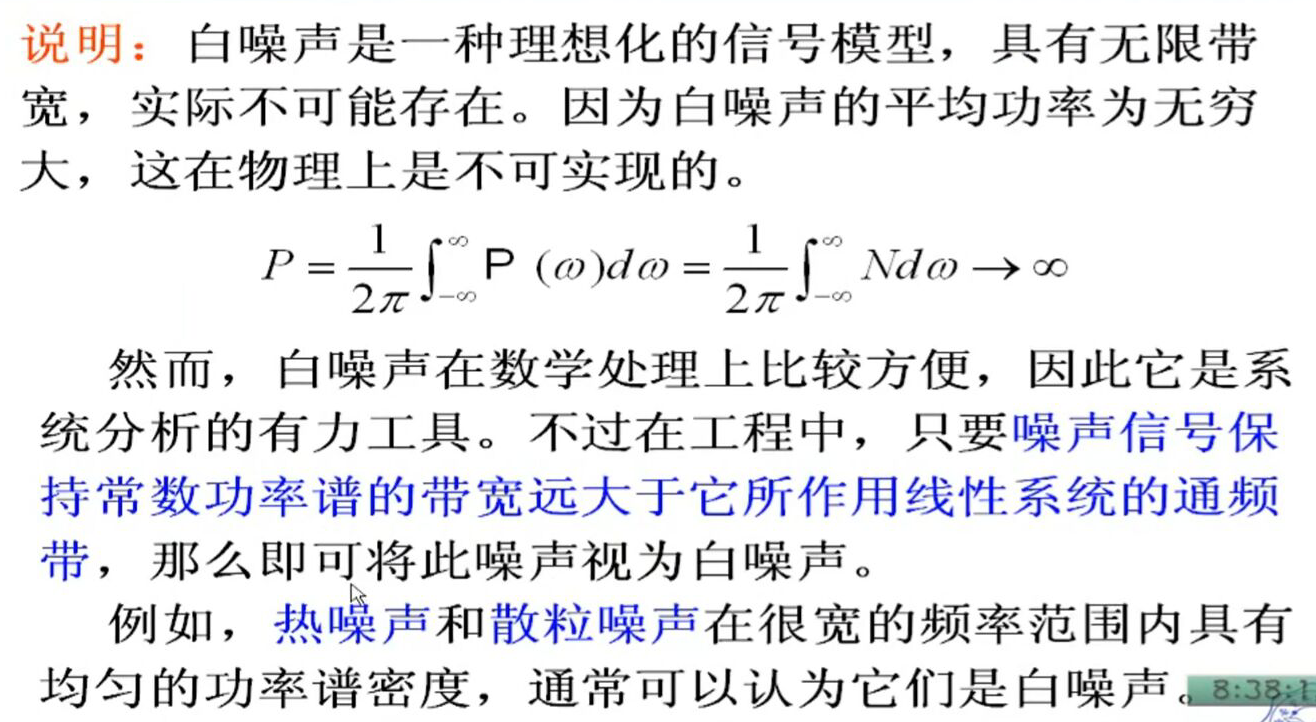

能量谱和功率谱

\Delta 在随机信号分析中很重要！

能量谱

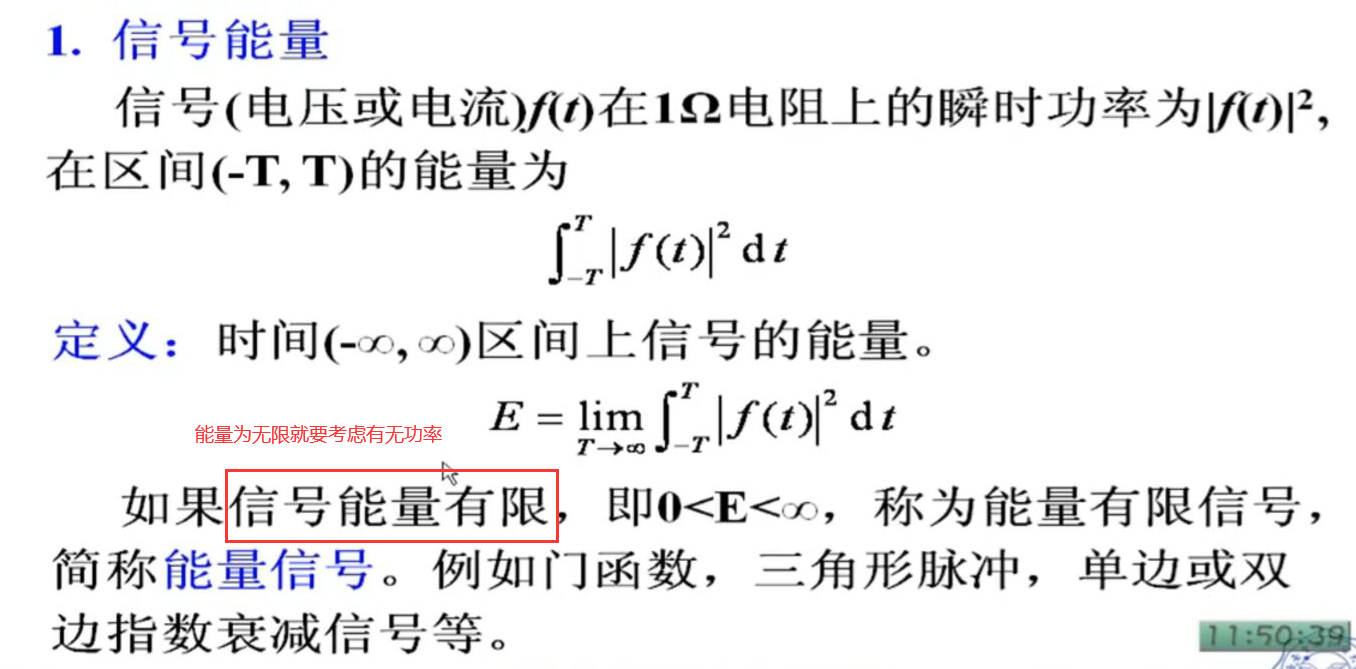

信号能量

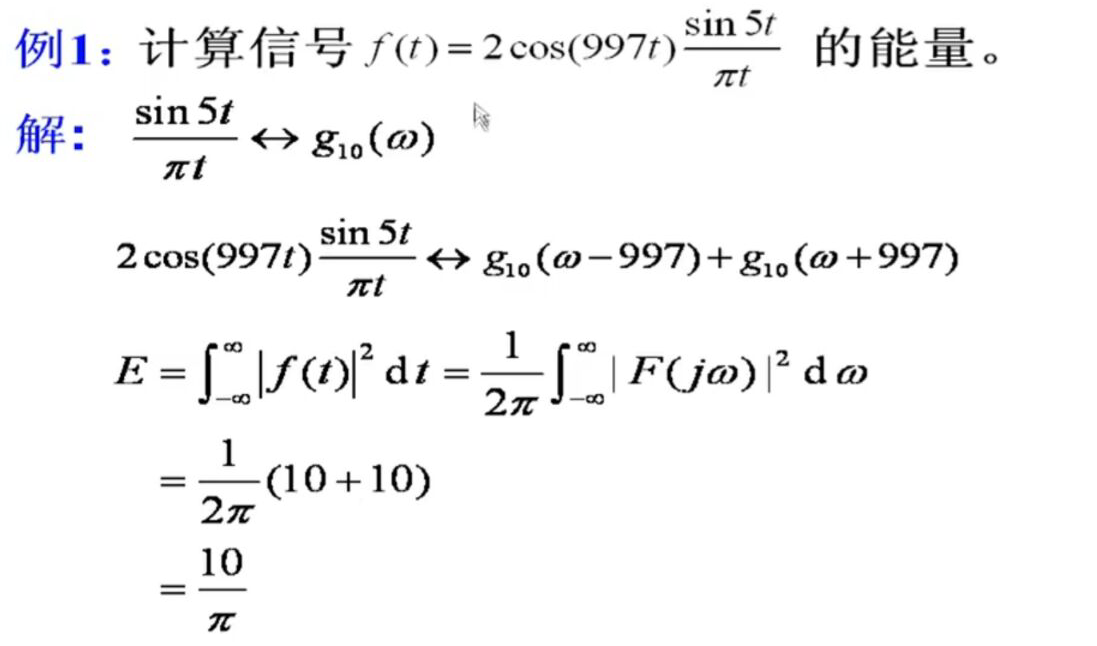

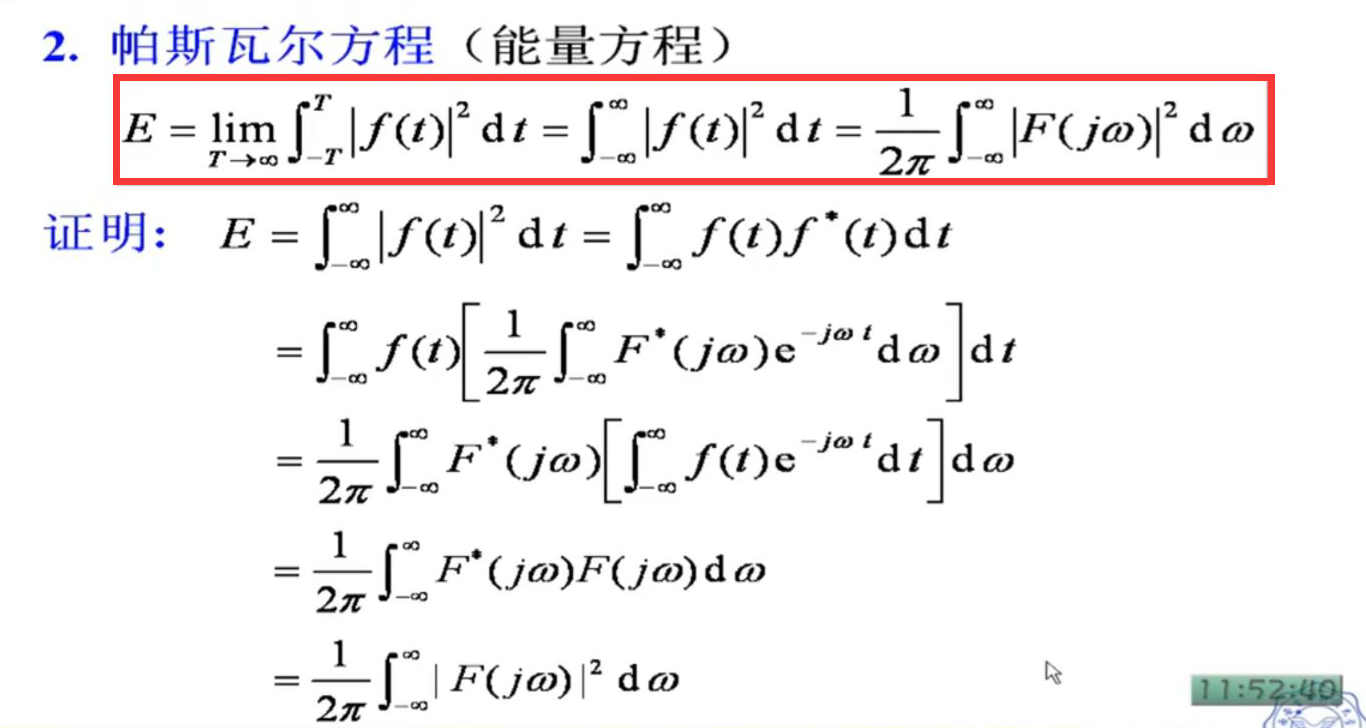

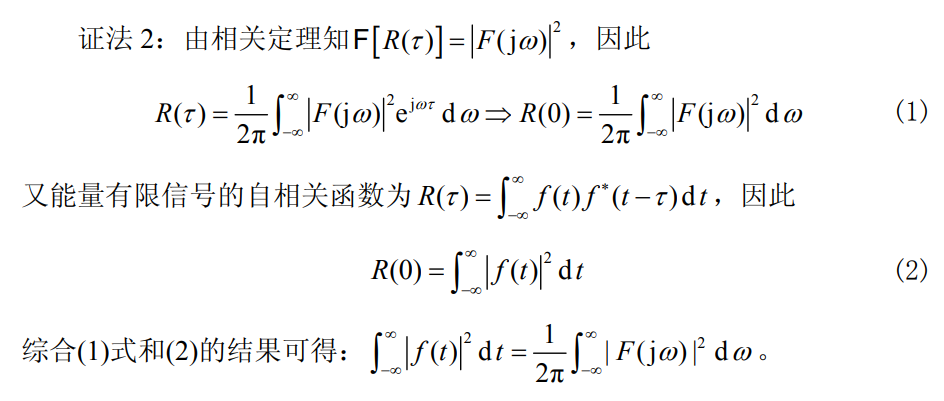

$\Delta$帕斯瓦尔能量方程

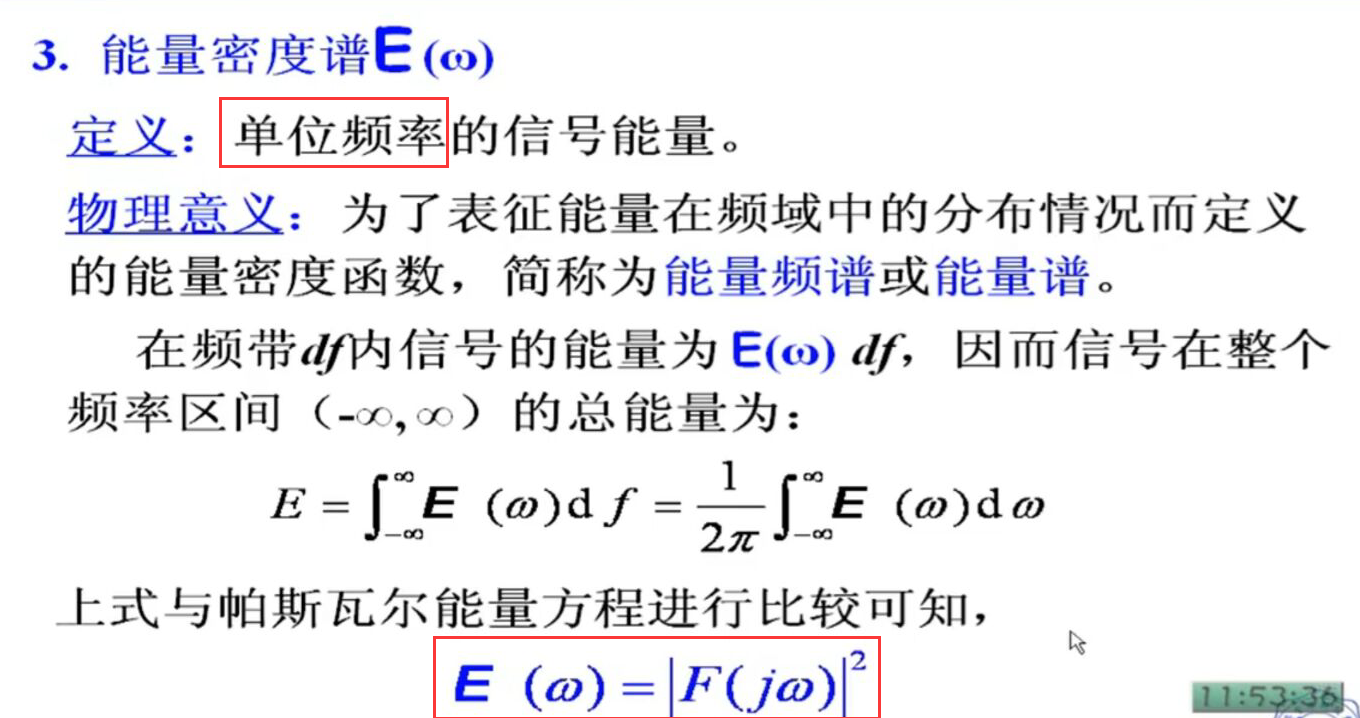

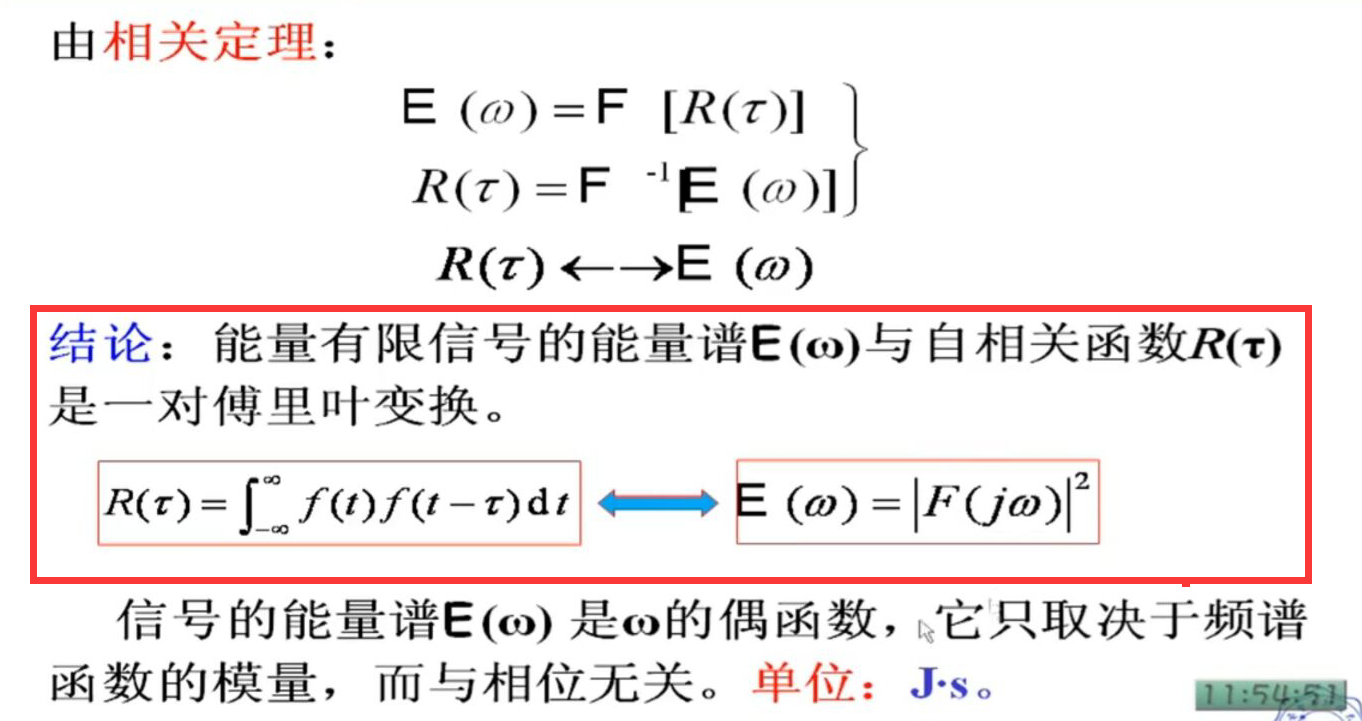

能量密度谱$E(\omega)$

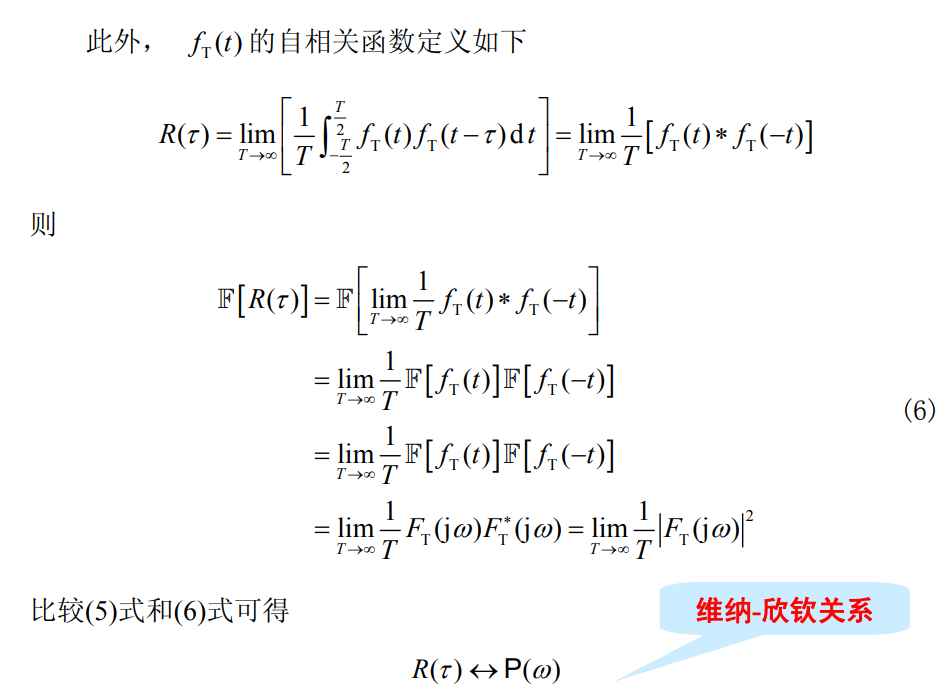

$$ 总结：\\ &E=\int^{+\infty}_{-\infty}|f(t)|^{2}dt = \int^{+\infty}_{-\infty}|F(j\omega)|^{2}d\omega\qquad时域不好求可以通过频域求能量\\ &R(\tau)\leftrightarrow|F(j\omega)|^{2}=E(\omega) $$
