大模型与AI底层技术揭秘 (4) 珠算小助手们的家

在上期，我们遗留了一个问题：如果我们用GPU计算圆周率，是否能提升计算效率呢？

这其实涉及到圆周率的计算方法。

祖冲之计算圆周率使用的“割圆术”，实际上可以使用数学算法来表达：

令m(1) = 1，m(n+1)=sqrt(2-sqrt(2+m(n)))，

Pi = m(x)*3*2^x

当这个算法迭代12次以后，就可以得到Pi = 3.1415926，也就是祖冲之得到的“密率”。

我们可以很容易地看出，每一次计算m(n+1)，都要依赖于前一次m(n)的值，也就是前一次计算是依赖后一次计算的。

实际上，圆周率还有很多种算法，例如莱布尼茨提出的最容易记忆的：

Pi = 4*((1) - (1/3) + (1/5) - (1/7) + (1/9) - (1/11) + (1/13) ...... )

还有欧拉在解决巴塞尔问题中发现的：

Pi = sqrt (6*(1+1/4+1/9+1/16+1/25+ ... )）

（虽然欧拉对于这个结果的证明是错的，但比当时大数学家伯努利算不出来还是要强的，这个级数后来也成为黎曼函数的起源）

但是，这些算法都无法进行并行运算，也就是说，如果需要得到最终的计算结果，难以避免有一个串行化的环节。

因此，对于计算圆周率这一任务，使用GPU可以计算，但无法发挥GPU最大的实力。同样，如果给祖冲之1000个珠算小助手，祖冲之也没有办法把割圆术的算法分解成1000份给小助手们执行。

而在《大模型与AI底层技术揭秘 (2) 人妖之间的国度》中，我们提到的原子弹的Langevin方程，是一个可以充分发挥并行计算优势的算法，如果有了GPU，或一大批珠算小助手，就可以通过并行计算的方式来加速计算。

聪明的小H看出，原来4080Ti和H100里面就是有一大批珠算小助手呀！

是的，只是这些珠算小助手被称为“CUDA Core”。NVidia推出的高端GPU H100中，集成了数万个CUDA Core。这么多CUDA Core是如何组织的呢？

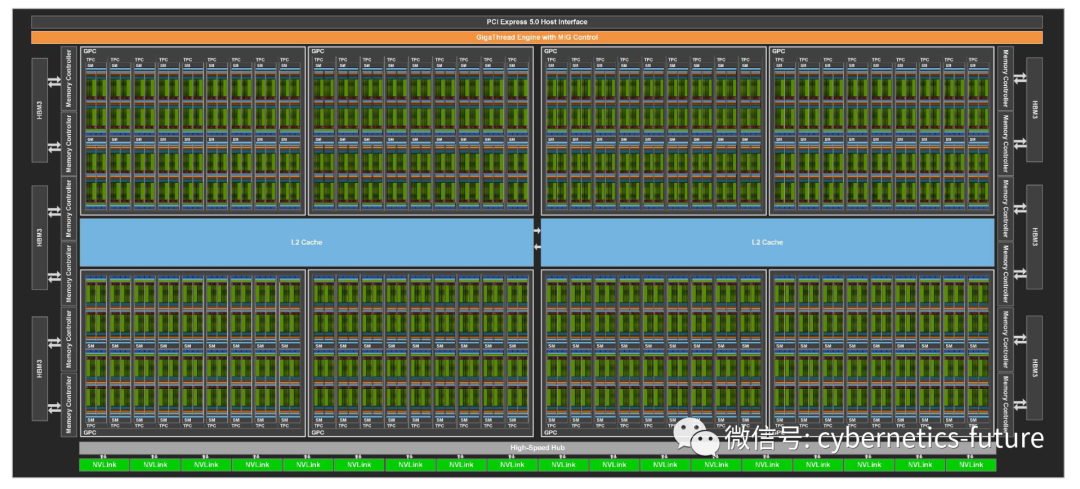

我们可以很容易地获取到NVidia公开的H100的内部架构图：

https://resources.nvidia.com/en-us-tensor-core/nvidia-tensor-core-gpu-datasheet

H100分为SM (Streaming Multiprocessor)阵列、外围IP和高速缓存等几部分。H100的SXM版本共有132个SM，每个SM有256个128个FP32 CUDA Core，总共有16896个FP 32 CUDA Core。

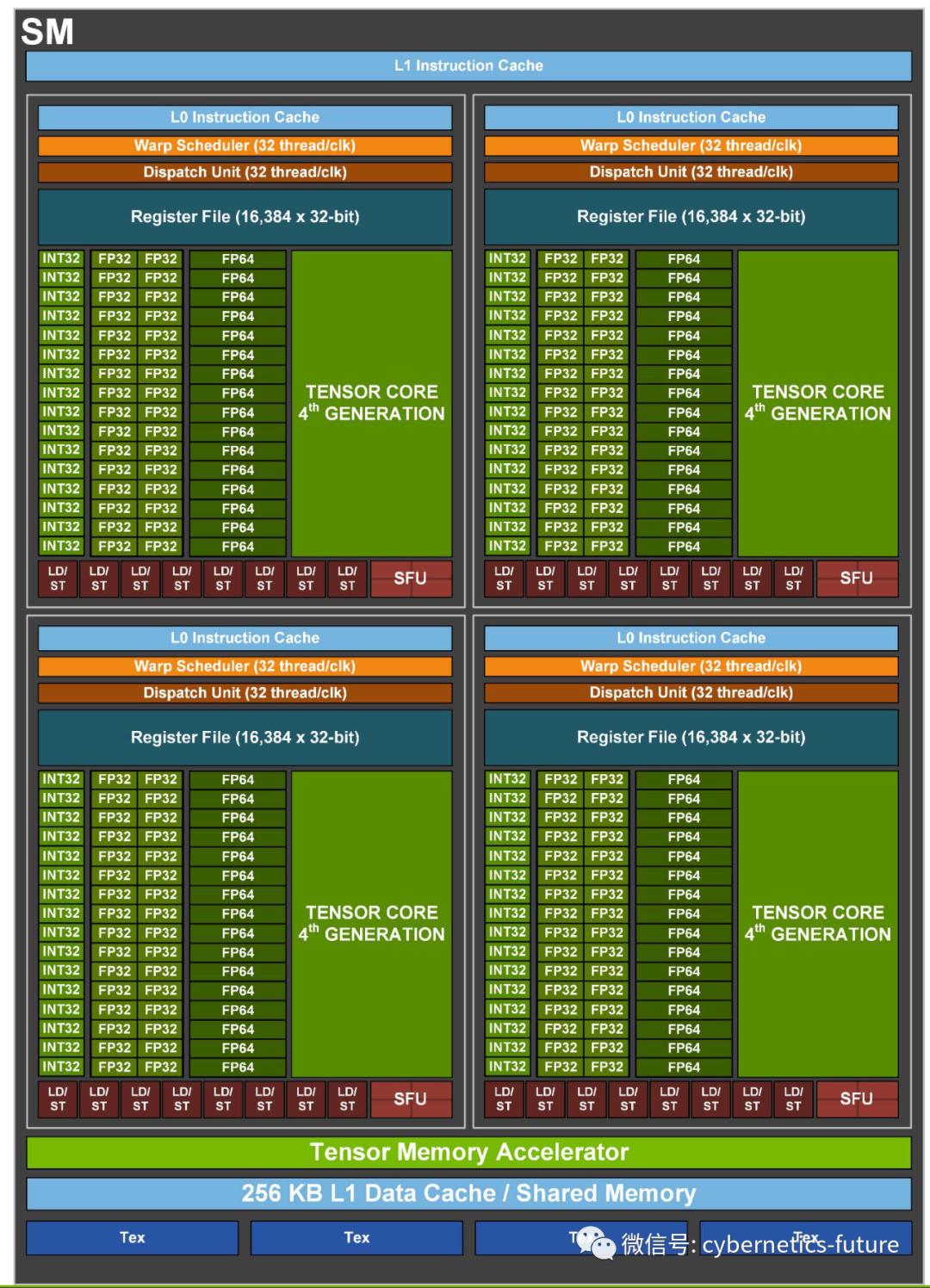

SM内部的架构如下图：

在H100中，每个SM包含4个Partition，每个Partition中有32个FP32 CUDA Core(也可以执行FP64和整数运算)，以及1个Tensor Core。Tensor Core是比CUDA Core更专精的珠算小助手，我们会在接下来的内容中详细分析。

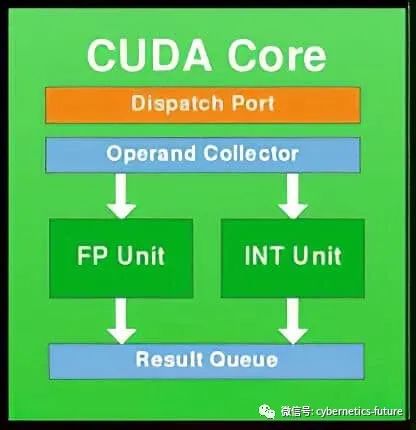

除了CUDA Core和Tensor Core这两种珠算小助手外，每个Partition内部还有计算所需要的寄存器。对CPU体系架构有所了解的同学会发现，每Partition的16384个寄存器数量比CPU内部的寄存器数量多2-3个数量级！这是因为，GPU的计算是高度并发和高度流水的，每个CUDA Core本身就可以并发计算多个数据，特别是向量数据。CUDA Core的内部结构如下图：

CUDA Core采用了极简设计，内部只有Dispatch Port接受指令，Operand Collector能够获取操作数，在FP Unit或INT Unit中进行计算。我们知道，在计算机中，最复杂的设计就是ALU的设计，而CUDA大大简化了ALU，使得在GPU中集成成千上万个简化的ALU成为可实现的设计。

我们注意到，在CUDA Core的旁边，还有一个模块叫做Tensor Core。这是做什么用的呢？

Tensor Core是另一类具备专精计算能力的珠算小助手。请看下期。

Tips：其实有一个勉强能实现并行计算圆周率的公式：

虽然这个公式也有最终的累加环节，但这个公式能实现圆周率的并行计算。为什么呢？这个问题也在下期解答。
