流媒体技术基础

# 直播推流

# FFmepeg 推流

通常，推流服务器会提供一个收流的 RTMP 服务器地址，还会提供一个直播流的流名称，也叫串流密钥。如推流的 RTMP 服务器地址是 rtmp://publish.x.com/live，串流密钥是 stream，那么最后组成的推流地址就是 rtmp://publish.x.com/live/stream。

模拟画面推流：

ffmpeg -re -f lavfi -i testsrc=s=1280x720:r=25 -pix_fmt yuv420p -vcodec libx264 -f flv rtmp://publish.x.com/live/stream

# -re 控制输入包的读取速度
# -f lavfi 从虚拟输入设备读取
# -i testsrc=s=1280x720:r=25
#   s 设置画面大小
#   r 设置帧率
# -pix_fmt yuv420p 指定像素格式，将读取的图像像素点颜色格式转换为 yuv420p
# -vcodec libx264 指定编码器
# -f flv 指定输出格式
# rtmp://publish.x.com/live/stream 指定输出地址

# OBS 推流

Open Broadcaster Software (opens new window)，简称 OBS，是一款开源的视频录制、直播软件，支持 Windows、macOS 和 Linux。

# ffprobe 分析音视频

ffprobe 是 FFmpeg 提供的一个工具，能用来分析音视频容器格式、音视频流信息、音视频包以及音视频帧等信息。

# 音视频容器格式分析

• 分析音视频容器格式的信息
  • ffprobe -show_format -i <file>
  • 信息内容
    • filename 文件名
    • nb_streams 流数量
    • nb_programs 程序数量，常见于广电用的 mpegts 流中，如卫视频道节目
    • format_name 容器格式名称
    • format_long_name 容器格式详细信息
    • start_time 容器中正常的显示开始时间
    • duration 容器文件时长
    • size 文件大小
    • bit_rate 文件总比特率（码率）
    • probe_score 探测分数，越大越准确，用于确定使用哪个容器模块来解析 probe 文件
    • tags 容器格式的元数据信息
      • major_brand 主要的容器格式
      • minor_version 容器格式的版本
      • compatible_brands 兼容的容器格式
      • creation_time 文件创建时间
      • encoder 文件编码器

# 音视频流分析

• 分析音视频流的信息
  • ffprobe -show_streams -i <file>
  • 信息内容
    • index 流索引
    • codec_name 流的编码名
    • codec_long_name 流编码详细描述
    • profile 编码器配置文件
    • codec_type 流类型，音频流或视频流
    • codec_time_base 流的时间基
    • codec_tag_string 流的标签
    • codec_tag 流的标签，十六进制存储
    • width 视频流的宽度
    • height 视频流的高度
    • coded_width 视频流的编码宽度，用于对齐
    • coded_height 视频流的编码高度
    • has_b_frames 是否有 B 帧
    • sample_aspect_ratio 视频流的采样比例
    • display_aspect_ratio 视频流的显示图像比例
    • pix_fmt 视频流的像素点格式
    • level 视频流的级别
    • color_range 视频流的颜色范围
    • color_space 视频流的色域
    • color_transfer 视频流的色彩转换
    • color_primaries 视频流的原色参数
    • chroma_location 视频流的色度位置
    • field_order 扫描方式
    • refs 视频流的参考帧数
    • is_avc 是否是 AVC 视频流
    • nal_length_size NAL 长度
    • r_frame_rate 视频流的实际帧率
    • avg_frame_rate 视频流的平均帧率
    • time_base 视频流的时间基，通常与帧率有关
    • start_pts 视频流的开始时间戳
    • start_time 视频流的开始时间
    • duration_ts 视频流的时长（以时间戳为单位）
    • duration 视频流的时长
    • bit_rate 视频流的比特率
    • max_bit_rate 视频流的最大比特率
    • bits_per_raw_sample 原始视频采样占位
    • nb_frames 视频流的帧数
    • extradata_size 视频流的附加数据大小
    • disposition 描述视频流的标志位
      • default 当前是默认流
      • dub 当前是重配音流
      • original 当前是原始流
      • comment 当前流含有注释
      • lyrics 当前流含有歌词
      • karaoke 当前流含有卡拉 OK 信息
      • forced 当前流含强制字幕流
      • hearing_impaired 当前流含有听觉障碍信息
      • visual_impaired 当前流含有视觉障碍信息
      • clean_effects 当前流已经清除了特效
      • attached_pic 当前流含有附加图片
    • tags 流的元数据信息
      • creation_time 流的创建时间
      • language 流的语言
      • handler_name 流的处理器名称
      • vendor_id 编码器厂商
      • encoder 流的编码器

# 音视频包分析

• ffprobe -show_packets -i <file>：将音视频所有包列出来
  • 参数
    • select_streams：选择流，可以是流索引，也可以是流类型，如 select_streams=v:0 表示选择视频流索引为 0 的流，select_streams=a 表示选择所有音频流
    • sohw_entries：指定输出的内容
    • of：输出格式，可以是 csv、json、xml、flat、default，默认为 default
  • 输出内容
    • codec_type 流类型
    • stream_index 流索引
    • pts 时间戳

# 音视频帧分析

• ffprobe -show_frames -i <file>：将音视频所有帧列出来

音视频封装容器、音视频流、音视频包、音视频帧之间对应的关系:

以 MPEGTS 封装为例，封装里面包含 3 个流，分别是视频流，音频流，字幕流，视频流中需要存储对应的视频编码参数信息，用来在解码器解码时使用，而视频、音频和字幕流在存储或者传输的时候是一一对应的，如果偏差太大的话会造成音视频不同步问题。

# FFmpeg 常用参数

# FFmpeg 输入输出

FFmepeg 不用指定输出:

ffmpeg -i a.mp4 b.mp4 -vcodec mpeg4 c.mp4
# b.mp4 没有指定 vcodec 采用 a.mp4 的编码
# c.mp4 指定了 vcodec 采用 mpeg4 编码

如果想要指定编码，每个输出格式都需要输出对应的编码，如果不想重新编码，可以使用 -vcodec copy，-acodec copy、-scodec copy，来只转封装不转码（做解码后再编码）的操作。不做视频转码操作的话，会节省 CPU 的计算资源，CPU 占用率会降低很多，但是如果输入的视频码率特别高的话，文件也会特别大，这种情况做一下转码还是有必要的。

FFmpeg 的命令行参数分布：

ffmpeg [第一个输入文件对应解析参数] -i [第一个输入文件] [第二个输入文件对应解析参数] -i [第二个输入文件] ... [输出文件对应解析参数] [输出文件]

# 模块参数帮助

• ffmpeg --help：查看所有模块的帮助信息
  • 常用参数
    • -h：查看模块的简单帮助信息
    • -long：查看模块的更多高级操作
    • -full：查看模块的所有帮助信息
    • [type]=[name] 查看指定模块的帮助信息
      • 如 ffmpeg -h muxer=mp4 查看 mp4 封装的帮助信息
      • 如 ffmpeg -h encoder=libx264 查看 libx264 编码器的帮助信息

# FFmpeg 公共基础参数

• 公共操作部分
  • -report：输出日志
  • -v：设置日志级别
    • quiet：不输出任何日志
    • panic：输出错误日志
    • fatal：输出错误日志
    • error：输出错误日志
    • warning：输出警告日志
    • info：输出信息日志
    • verbose：输出详细日志
    • debug：输出调试日志
    • trace：输出跟踪日志
• 每个文件主要操作部分
  • -i：输入文件
  • -f：输出文件格式
  • -y：覆盖输出文件
  • -ss：指定开始时间
    • 注意 -ss 指定的位置最好是关键帧位置
    • -ss 参数放在 -i 参数左侧来定位开始的位置会比放在右侧快很多，但是需要注意使用关键帧位置，否则会不准确
  • -t：指定持续时间
  • -codec：指定编码器
    • -codec:v copy -an：去掉音频流（-an，audio none）
  • -metadata：指定元数据，如标题、作者等
• 视频操作部分
  • -r 指定帧率
  • -vb 指定视频码率
  • -vframes 指定帧数
  • -s 指定分辨率
  • -aspect 指定宽高比
  • -vn 去掉视频流
  • -vf 给视频做简单滤镜处理
• 音频操作部分
  • -ar 指定采样率
  • -ab 指定音频码率
  • -aframes 指定帧数
  • -ac 指定声道数
  • -an 去掉音频流
  • -af 给音频做简单滤镜处理
  • -vol 指定音量

# FFmpeg 公共高级参数

• -filter_complex：可以将音视频混合在一条参数字符串里进行操作，可以输入、输出多个视频流和音频流
  • -filter_script：当命令行参数过长的时候，可以使用外挂脚本来进行操作
• -copytb：设定 timebase 与输入的相同，确保时间戳不会跳变，有一定风险
• -force_key_frames：强制关键帧设定，支持表达式

# FFmepeg 处理 MP4

MP4 标准非常灵活，可扩展性比较好，有很多常见的格式是基于 MP4 做了一些扩展，然后被应用到比较广的范围，比如 CMAF、DASH、HLS。而且 MP4 的参考标准是一个开放的标准，通常以编号为 ISO-14496-12 来查找标准文档。

# FFmepeg 生成 MP4 文件

查看 MP4 的 muxer 对应的参数：

ffmpeg -h muxer=mp4

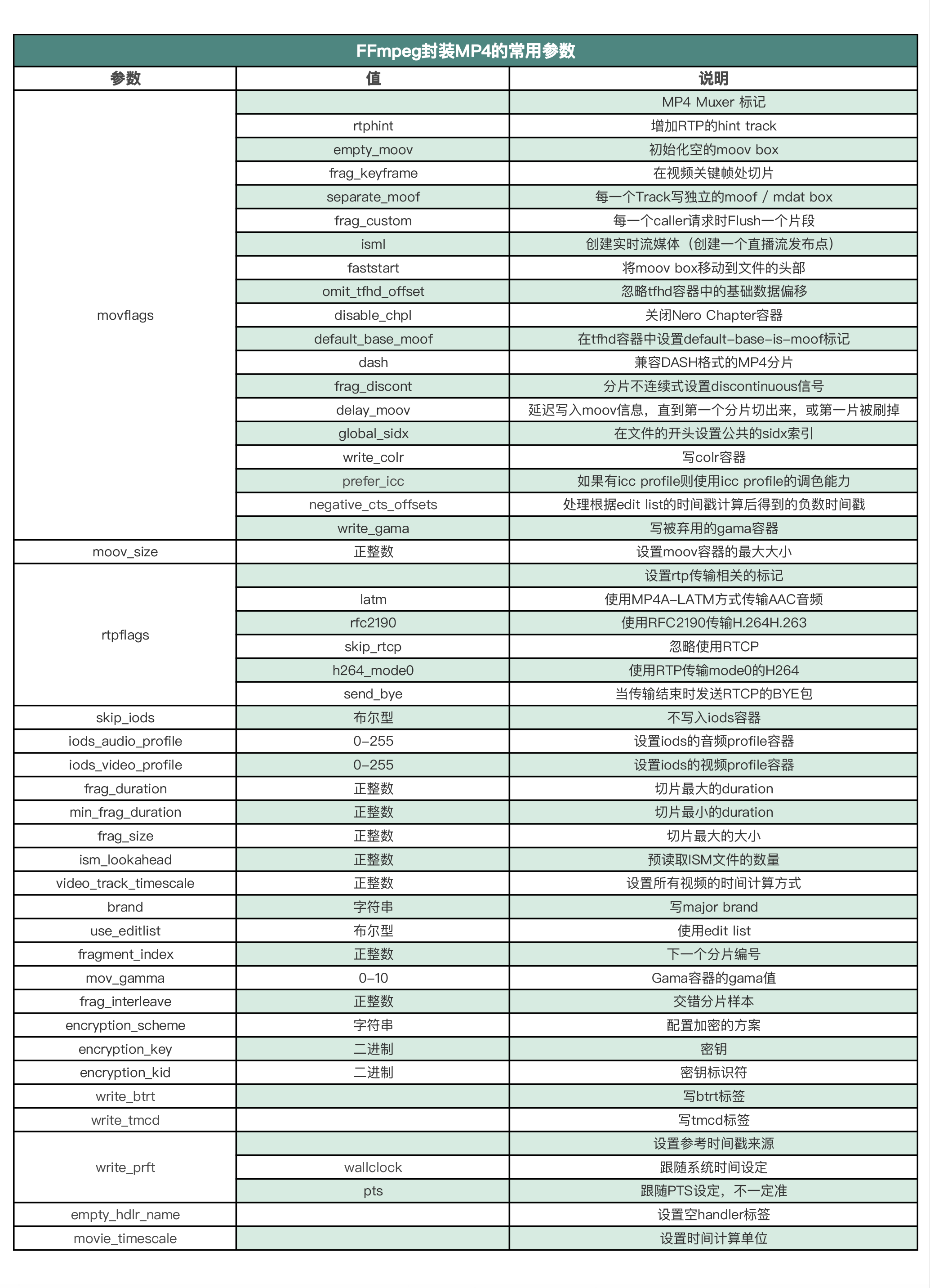

常见参数：

faststart：将 moov box 放在文件头部，方便播放器快速开始播放

ffmpeg -i input.flv -c copy -f mp4 -movflags faststart output.mp4

DASH 参数：生成 DASH 格式时，里面有特殊 MP4 格式，可以理解为 MP4 切片

ffmpeg -i input.flv -c copy -f mp4 -movflags dash output.mp4

• 应用场景
  • HLS/DASH 直播
  • 生成点播内容
  • MP4 上传云端实时转码

# FFmepeg 解析 MP4 文件

FFmpeg 在解析 MP4 文件格式的时候，可能会因为 MP4 的内容生成得不标准产生一些奇奇怪怪的问题，如音视频不同步或者视频抖动等问题。FFmpeg 针对出现的这类问题也做了格式上的兼容，但用户可能需要自己手动设置一些参数，定制一下，才可以解决这些问题。

查看 MP4 的 demuxer 对应的参数：

ffmpeg -h demuxer=mp4

# Demuxer mov,mp4,m4a,3gp,3g2,mj2 [QuickTime / MOV]:
#     Common extensions: mov,mp4,m4a,3gp,3g2,mj2,psp,m4b,ism,ismv,isma,f4v.
# mov,mp4,m4a,3gp,3g2,mj2 AVOptions:
#   -use_absolute_path <boolean>    .D.V....... allow using absolute path when opening alias, this is a possible security issue (default false)
#   -seek_streams_individually <boolean>    .D.V....... Seek each stream individually to the closest point (default true)
#   -ignore_editlist   <boolean>    .D.V....... Ignore the edit list atom. (default false)
#   -advanced_editlist <boolean>    .D.V....... Modify the AVIndex according to the editlists. Use this option to decode in the order specified by the edits. (default true)
#   -ignore_chapters   <boolean>    .D.V.......  (default false)
#   -use_mfra_for      <int>        .D.V....... use mfra for fragment timestamps (from -1 to 2) (default auto)
#      auto            -1           .D.V....... auto
#      dts             1            .D.V....... dts
#      pts             2            .D.V....... pts
#   -export_all        <boolean>    .D.V....... Export unrecognized metadata entries (default false)
#   -export_xmp        <boolean>    .D.V....... Export full XMP metadata (default false)
#   -activation_bytes  <binary>     .D......... Secret bytes for Audible AAX files
#   -audible_key       <binary>     .D......... AES-128 Key for Audible AAXC files
#   -audible_iv        <binary>     .D......... AES-128 IV for Audible AAXC files
#   -audible_fixed_key <binary>     .D......... Fixed key used for handling Audible AAX files
#   -decryption_key    <binary>     .D......... The media decryption key (hex)
#   -enable_drefs      <boolean>    .D.V....... Enable external track support. (default false)

FFmpeg 为什么会给 MP4 的 demuxer 加这么多兼容性的参数呢？

因为可以生成和处理 MP4 文件的工具不止 FFmpeg，还有其他的工具，例如 GPAC、Shaka-Packager。因此，生成出来的 MP4 文件可能不统一，存在一定的差异，这个差异就可能引起兼容性问题。

# GPAC

Modular Multimedia framework for packaging, streaming and playing your favorite content, see http://netflix.gpac.io (opens new window).

# Shaka-Packager

A media packaging and development framework for VOD and Live DASH and HLS applications, supporting Common Encryption for Widevine and other DRM Systems, see https://shaka-project.github.io/shaka-packager/html/ (opens new window).

# FFmepeg 转码

# CPU 转码

使用 CPU 转码，通常是用 CPU 解码，然后用 libx264、libx265、librav1e 之类的编码器编码，也叫软编码。

转码的基本操作流程：解封装 -> 解码 -> 原始数据 -> 编码 -> 封装。

libx264 在 FFmepeg 中支持的参数：

# 查看 libx264 支持的参数
ffmpeg -h encoder=libx264

通常统一编码成 yuv420p ，如果确定播放器可以支持 HDR 的话，也可以考虑用 yuv420p10le。但是如果想要在 Web 浏览器上正常播放出来的话，yuv420p 是最稳定的格式。

为了解决设置编码参数时参数太多、太琐碎的问题，libx264 提供了预置模板 preset，在 FFmpeg 里默认用的是 medium 模板，也就是平衡画质与编码速度的最优选择。

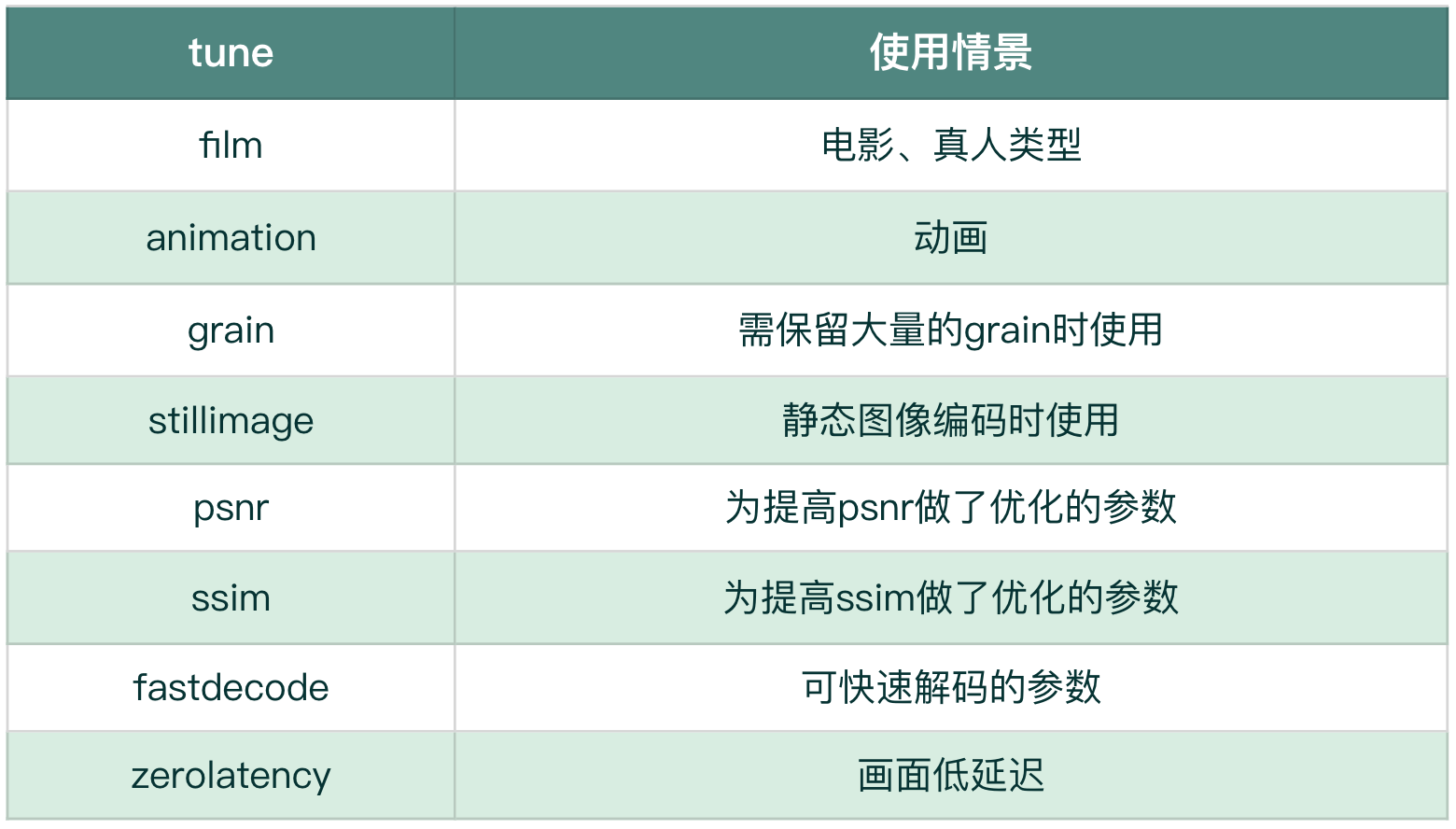

除了 preset 模板，还有调优类型的模板 tune，包括 film、animation、grain、stillimage、psnr、ssim、fastdecode、zerolatency 等不同的模版。

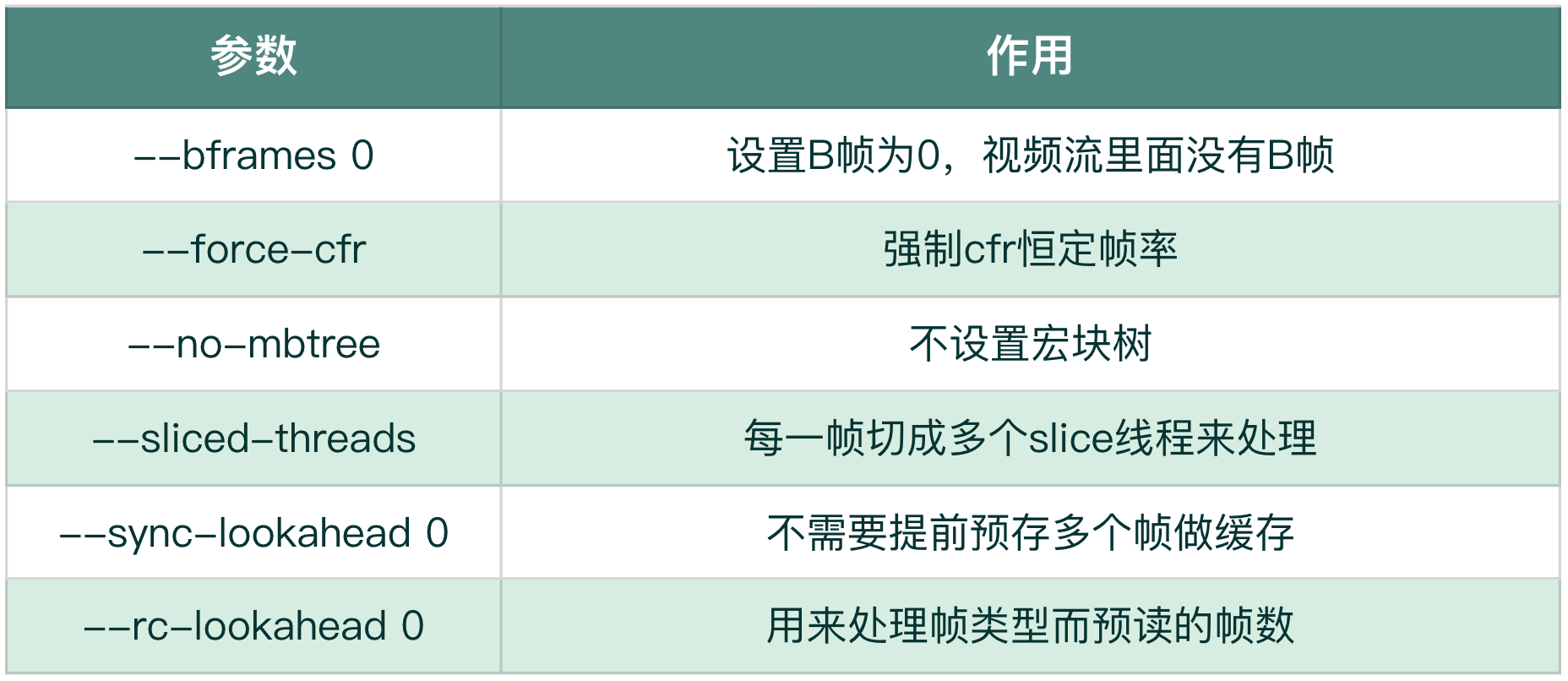

不同的模板支持的参数也略有差别，比如视频编码想做画面延迟低的直播流的话，可以考虑设置 tune 为 zerolatency。因为 zerolatency 模板里已经包含了低延迟编码的参数。

宏块树是一种视频编码结构，在编码时它可以增加 slice 处理的层数，降低视频编码的码率，但是复杂度会略有提升，所以耗时也会增加一些。

slice 的的意思是将一帧图像切成多个切片，然后将多个片放到多个线程里处理，从而达到并发处理的的目的。因为 lookahead 是 0，不需要提前预存多个帧做缓存，也没有双向参考帧 B 帧，不需要预读多个帧做缓存，所以最大限度地降低了帧缓存引起的画面延迟。

在给视频转码做转码的时候，有时也会被要求转成恒定码率的视频流，即 CBR ，它可以通过参数 nal-hrd cbr 来设置，但是实际的码率不一定能够控制得很好，所以通常会搭配 FFmpeg 的 maxrate、minrate 与 bufsize 来精确地控制码率，一般 bufsize 控制比 maxrate 小大概 1/3 ~ 1/2 即可。

如果使用当前 FFmpeg 里面的 libx264 参数无法达到要求，但用 x264 没问题的话，可以通过 FFmpeg 预留的 x264opts 来设置更多 x264 的参数。

# GPU 转码

用 CPU 转码的话，对 CPU 的消耗会比较高，用 GPU 转码可以节省一些 CPU 计算资源。

FFmpeg 支持的硬件加速方案：

• 操作系统：包括 Windows、Linux、macOS /iOS、Android 等
• 芯片厂商的特定方案：包括 Intel、AMD、Nvidia 等
• 行业标准或事实标准：包括 OpenMAX 和 OpenCL、Vulkan、OpenGL 还有 cuda 等

# HandBrake 转码

HandBrake (opens new window) is a open-source tool, built by volunteers, for converting video from nearly any format to a selection of modern, widely supported codecs.
