5565系列反射内存卡：分布式实时共享内存原理浅析

5565系列反射内存卡：分布式实时共享内存原理浅析

一、概述

反射内存（Reflective Memory）是一种面向强实时分布式系统的专用硬件通讯技术，5565系列反射内存卡作为行业主流型号，广泛应用于仿真测试、工业测控、机房集中监控、多节点物联网联动等对确定性时延要求严苛的场景。 区别于以太网TCP/IP、Modbus这类基于协议栈的通讯方式，反射内存网络实现分布式节点共享一块公共内存区域。任意一个节点写入本地反射内存卡的数据，硬件自动高速转发至网络内所有其他节点对应的反射内存空间，所有节点可在微秒级看到同一份内存镜像，无需软件打包、解析握手，消除传统网络协议带来的不确定延迟。

本文重点解析5565反射内存卡底层工作原理、硬件架构、数据流转机制，同时说明适用场景与和普通工业网络的差异。

二、5565反射内存卡硬件基础

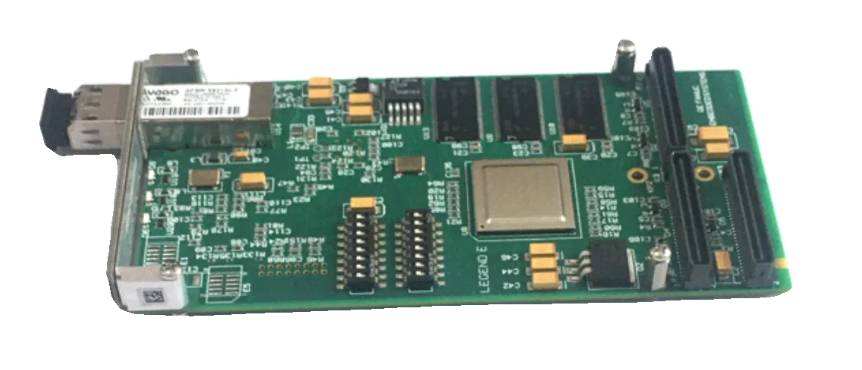

5565系列反射内存卡一般为PCI/PCIe接口形态，单卡自带本地板载共享内存，常见容量可选128MB、256MB、512MB。

1. 本地内存镜像：每一块接入反射内存网的5565卡，都拥有完整的全局内存副本。网络中所有节点的反射内存，内容时刻保持同步。
2. 高速光纤链路：节点之间采用光纤互联，标准速率2Gbps，天然电气隔离，抗电磁干扰能力强，适合工业现场、机房、档案库房这类多传感器、强电磁环境。
3. 硬件DMA转发引擎：数据转发完全由卡上硬件逻辑实现，不占用主机CPU资源。主机只需要读写本地板载内存，剩下的数据广播同步全部硬件自动完成。
4. 中断通知机制：支持数据写入后硬件触发中断，通知目标节点读取更新数据，节点无需轮询内存，降低CPU负载。

网络拓扑：5565反射内存网支持环形拓扑，多个节点串联成环；数据在环网单向传输，环网具备断点自愈能力，单个节点故障不会直接导致整个网络瘫痪。

三、分布式实时共享内存核心原理

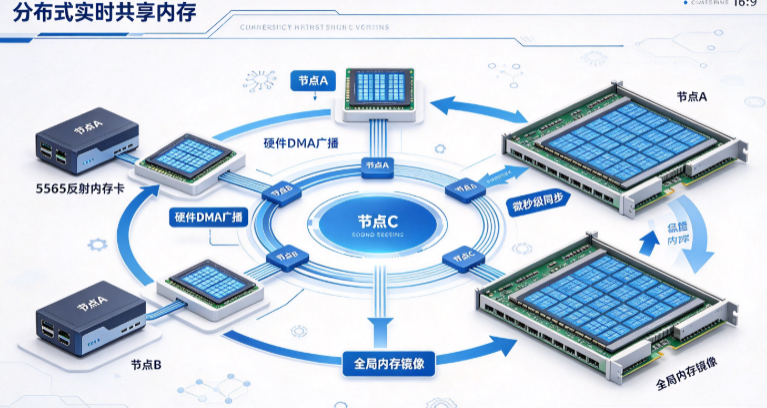

3.1 内存镜像同步机制

反射内存网络本质是硬件级内存广播：

1. 节点A应用程序，通过内存地址直接写入本地5565卡的板载内存某一地址段；
2. 板卡硬件DMA捕获这次内存写操作，把写入的数据+内存地址打包；
3. 数据包通过光纤环网，高速广播给环上所有其他5565节点；
4. 其余所有节点的5565硬件收到数据包，自动把数据写入自身板载内存对应的相同地址；
5. 同步完成后，网络内所有节点，同一内存地址的数据完全一致。

对上层软件而言：整个分布式网络，就像所有主机共用一块全局内存。软件不需要调用发送、接收API，直接读写内存即可完成跨节点数据交互，编程模型简单。

3.2 确定性时延（核心优势）

普通以太网、Modbus、TCP通讯存在协议栈开销、调度抖动、网络拥塞，传输时延波动大（毫秒甚至几十ms抖动）。 5565反射内存：

• 无操作系统协议栈参与；
• 硬件转发，时延固定；
• 典型全网数据同步时延：亚微秒~数微秒级别，抖动极低。 适合多节点同步采集、实时联动控制场景。

3.3 中断与事件通知原理

单纯内存同步只能保证数据更新，节点不知道数据何时发生变化。5565提供硬件中断寄存器：

• 节点写入指定中断寄存器；
• 硬件向全网广播中断事件；
• 其他节点收到中断信号，触发主机中断；
• 上层软件收到中断后，读取对应内存区域的最新数据。

该机制替代软件轮询，大幅降低CPU占用，保证事件响应实时性。

3.4 地址空间划分

全局反射内存地址空间可以人为分区，不同业务数据分配独立地址段。 示例：

• 0x00000000 ~ 0x00001000：节点状态、心跳
• 0x00001000 ~ 0x00010000：传感器采集数据（温湿度、点位状态）
• 0x00010000 ~ 0x00020000：控制指令、告警信号

各节点约定好地址映射，读写对应区域即可完成数据交互，无需自定义通讯协议。

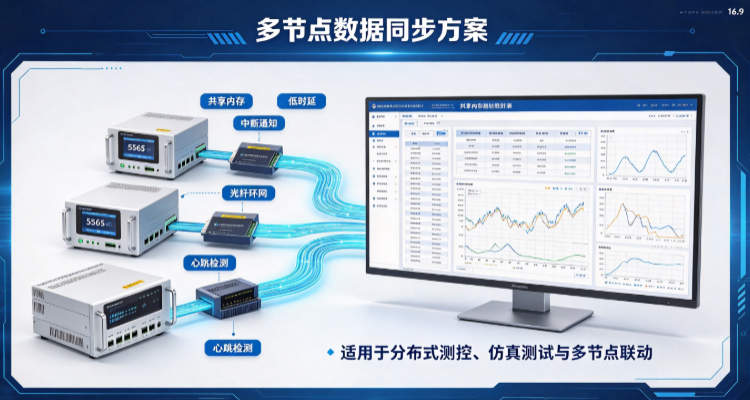

四、工作流程完整举例（多节点环境监控场景）

场景：3台主机，每台主机挂载一块5565反射内存卡，分别连接档案库房多区域温湿度采集单元。

1. 节点1采集A库房温湿度，写入本地5565内存0x00001000地址；
2. 5565硬件自动把数据广播到节点2、节点3的反射内存；
3. 节点2、节点3硬件自动更新本地同地址内存；
4. 节点1触发全局中断；
5. 节点2、3收到硬件中断，读取内存，获取A库房实时温湿度；
6. 同理，节点2采集B库房数据写入内存，全网同步。

三台主机内存数据实时镜像，任意节点都能拿到全部库房传感数据，时延稳定，适合多分区、大容量档案库房的分布式监测联动。

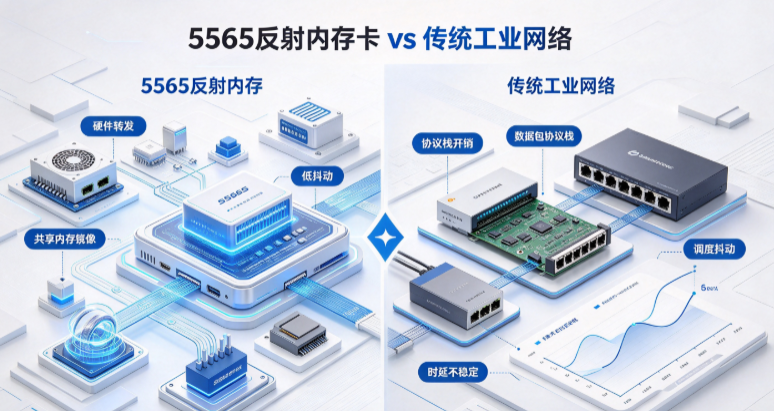

五、5565反射内存 vs 传统工业网络对比

六、局限性说明

1. 组网节点数量有限，5565环网一般最多支持几十节点；
2. 硬件成本高于普通网口，大规模非实时场景不划算；
3. 光纤环网布线需要规划，拓展性不如以太网；
4. 适合短数据、高频同步场景，不适合超大文件传输。

七、典型应用场景

1. 半实物仿真系统；
2. 变电站、机房、智慧档案馆多分区分布式环境监控联动；
3. 多设备同步采集系统，多节点传感器数据实时共享；
4. 工业自动化多控制器实时协同控制；
5. 测试测量分布式数据同步采集。

八、总结

5565系列反射内存卡核心创新点，就是用硬件实现分布式共享内存，绕开操作系统网络协议栈，依靠光纤环网+硬件DMA广播机制，实现全网节点内存镜像实时同步。 它牺牲了通用性，换取极低且确定的传输时延，非常适合强实时、多节点数据同步的工业测控与仿真场景。在智慧档案馆、机房动环这类多传感点位分布式联动项目中，当普通网络通讯时延抖动无法满足联动控制需求时，可以考虑引入5565反射内存网络实现多区域监测节点的数据实时共享。
