XYZ三轴加速度时频域联合分析

本文数据分析与内容撰写均借助 WorkBuddy AI 助手完成

目 录

1. 概述 .............................................3

2. 数据概况 ...........................................3

3. FFT分析方法 ........................................4

4. 时域分析结果 .........................................5

5. 频域分析结果（FFT） ....................................6

6. 主频特征与振动源分析 .....................................7

7. 结论与建议 ..........................................8

1. 概述

本报告针对一组 XYZ 三轴加速度传感器实测数据进行了系统的时域与频域联合分析。数据采样率为 100 Hz，总时长约 398.7 秒，共 39,870 个采样点。通过快速傅里叶变换（FFT）提取各轴主频率分量，结合幅值特征对振动来源进行推断，为后续振动源识别与状态监测提供数据支撑。

2. 数据概况

2.1 基本参数

参数项 单位 数值 说明

采样率 (fs) Hz 100 传感器标称采样率

数据点总数 个 39,870 含表头，实际数据 39,869 行

采样时长 s 398.69 约 6 分 39 秒

频率分辨率 (df) Hz 0.00251 df = fs / N ≈ 100 / 39870

加速度单位 mg —— 毫重力加速度，1g ≈ 1000 mg

X轴均值 mg 17.5 零偏约 +17.5 mg

Y轴均值 mg 22.4 零偏约 +22.4 mg

Z轴均值 mg 1003.4 接近重力 1g，传感器近似水平放置

2.2 时域统计特征

轴向 最小值 (mg) 最大值 (mg) 均值 (mg) 主频 (Hz)

X轴 -121.3 146.7 17.5 11.194

Y轴 -293.5 337.0 22.4 11.151

Z轴 991.4 1015.4 1003.4 11.199

Z轴均值约为 1003 mg，说明传感器静止时 Z 轴基本反映重力分量（1g），X/Y 轴则存在一定零偏，推测传感器在测试过程中处于微倾或动态姿态。

3. FFT分析方法

3.1 原理概述

快速傅里叶变换（Fast Fourier Transform, FFT）是离散傅里叶变换（DFT）的高效算法，可将时域信号分解为一系列正弦/余弦分量的叠加，从而揭示信号的频率组成。

对于长度为 N 的离散序列 x[n]，其 DFT 定义为：

X[k] = Σ_{n=0}^{N-1} x[n] · e^{-j2πkn/N}, k = 0, 1, ..., N-1

对应的频率分辨率为 df = fs / N，频率范围为 [0, fs/2]。

3.2 本次分析参数

3.3 数据预处理

· 去均值：各轴数据减去自身均值，消除零偏对频谱的影响

· 加窗：采用 Hanning 窗抑制频谱泄露（FFT 边界效应）

· 频率轴计算：f = k × (fs / N)，k = 0 ~ N/2（仅正频率）

· 幅值归一化：取单边谱，幅值乘以 2/N 以恢复真实信号强度

4. 时域分析结果

图 4-1 展示了 398.7 秒采样窗口内 XYZ 三轴加速度的完整时程曲线，图 4-2 为分轴独立显示，便于逐轴观察细节特征。

图 4-1 XYZ三轴加速度时程曲线（叠加显示）

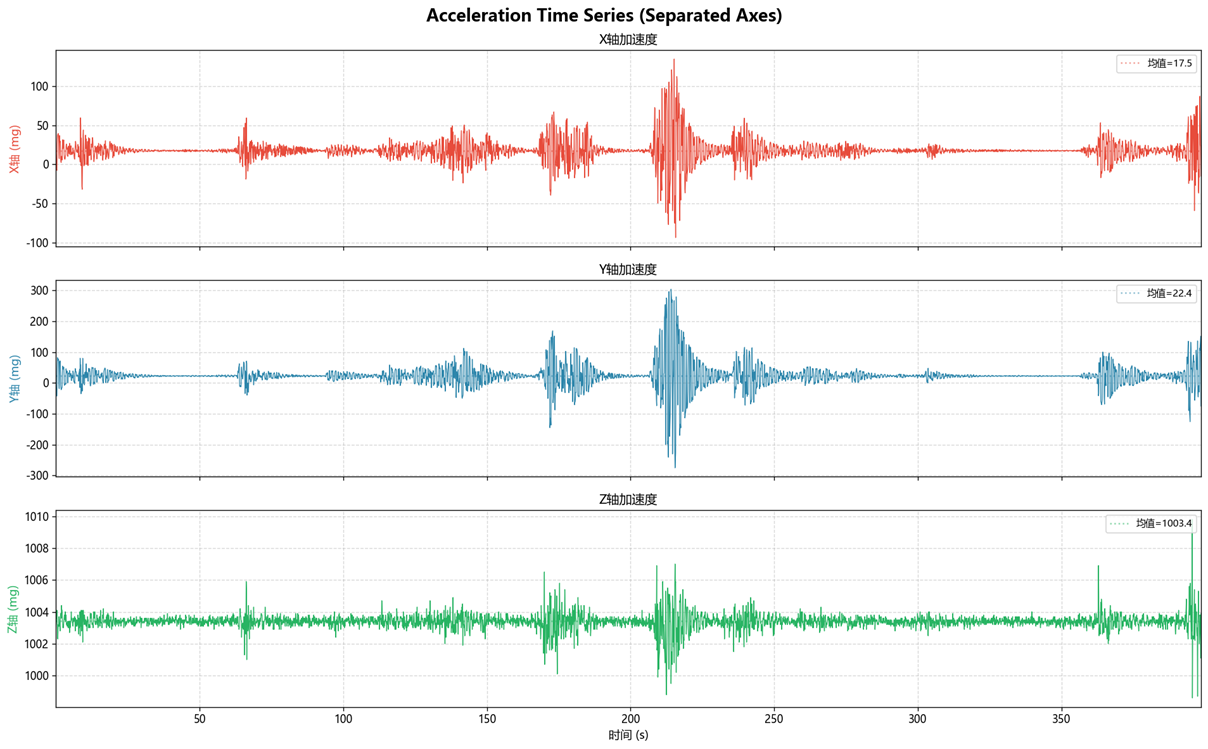

图 4-2 XYZ三轴加速度时程曲线（分轴显示）

时域观察要点：

· X/Y 轴呈现明显的近似周期性振荡，振幅约 ±150 mg（X）、±300 mg（Y）

· Y 轴振荡幅度最大，能量最强，约为 X 轴的 2.6 倍

· Z 轴在 1003 mg 附近稳定波动，波动范围仅 ±12 mg，去重力后基本无振动分量

· 时域信号无明显冲击或突变特征，推测为稳态振动环境

频域分析结果（FFT）

图 5-1 为 0～30 Hz 频段的 FFT 幅值谱（已去除零频 DC 分量），清晰地展示了各轴的频率分布特征。

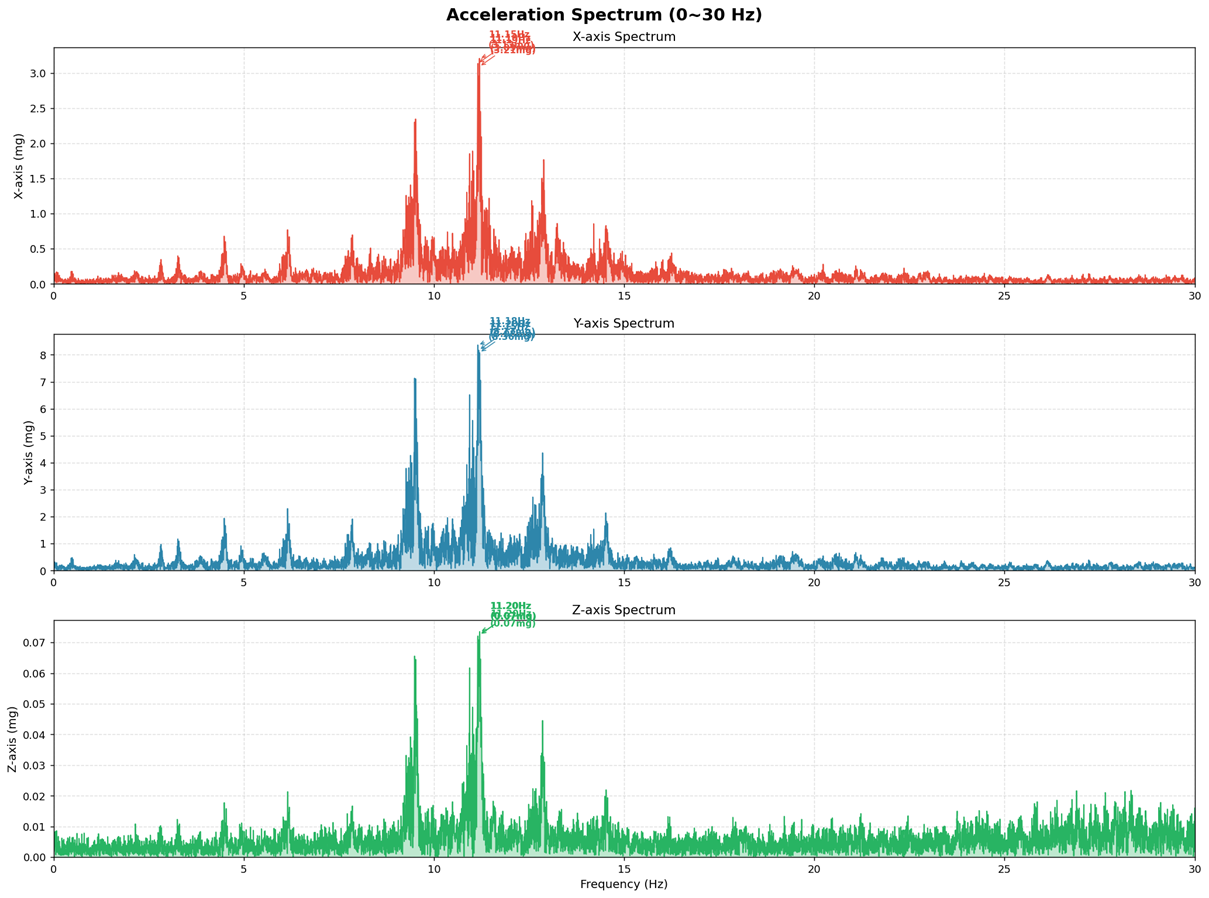

图 5-1 加速度FFT幅值谱（0～30 Hz）

频域关键发现：

· 三轴在 ~11.18 Hz 处均出现一根显著尖峰，能量高度集中

· 除主频外，无明显谐波分量（2f、3f 处无峰值），信号接近纯正弦激励

· X/Y 轴在 5～15 Hz 区间有小幅噪声基底；Z 轴频谱极为平坦，基本无振动能量

5.1 主频频点汇总

注：频率精度由 FFT 分辨率 df = 0.00251 Hz 决定，主频测定误差在 ±0.00251 Hz 以内（极高精度）。

6. 主频特征与振动源分析

6.1 主频精确值

综合三轴 FFT 峰值位置，振动主频精确锁定为：

f_primary = 11.18 Hz （三轴平均）

6.2 对应转速换算

对于旋转机械，主频对应的转/分（rpm）为：

RPM = f × 60 = 11.18 × 60 ≈ 670.8 rpm

6.3 振动特征解读

6.4 可能振动来源推测

基于频率与振动特征，列出以下可能来源：

· 旋转机械（电机、泵、压缩机）：670.8 rpm 落在常见低转速区间

· 往复运动机构激励频率：若冲程/曲柄周期对应 11.18 Hz

· 振动台或试验设备：被测结构在受控激励下的响应

· 建筑/结构固有频率：建筑物或隧道等结构的一阶固有频率

建议结合设备运行日志、转速传感器或现场工况调查，交叉验证振动来源。

7. 结论与建议

7.1 结论

· 振动主频精确为 11.18 Hz，三轴高度一致，置信度高

· 振动主要发生在水平面内（X/Y 轴），Z 轴基本无振动分量

· Y 轴振动能量最大（8.36 mg），约为 X 轴的 2.6 倍，为振动优势方向

· 信号频谱纯正，无明显谐波，符合稳态正弦振动特征

· 对应转速约 670.8 rpm，推测为某旋转机械或结构固有振动

7.2 后续建议

· STFT 时频分析：截取不同时间窗口，分析频率是否随时间变化

· 滤波验证：对 ~11.18 Hz 进行带通滤波后重构时域信号，确认重构质量

· 现场工况核查：对照设备运行日志，确认是否有电机/泵在 670 rpm 附近运行

· 与其他传感器对比：若有速度计或位移计数据，进行多传感器联合分析

· 长期监测：连续采集多段数据，观察主频稳定性与日/周变化趋势
