Flutter for OpenHarmony 实现计算几何：Graham Scan 凸包算法的可视化演示

在计算几何学中，凸包问题是一个基础且重要的研究领域。它不仅具有理论意义，在计算机图形学、地理信息系统（GIS）、机器人路径规划等领域也有广泛应用。本文将通过一段完整的 Flutter 代码示例，展示如何利用 Graham Scan 算法实现二维点集的凸包计算，并以直观的 UI 展示其形成过程。

🌐 加入社区欢迎加入 开源鸿蒙跨平台开发者社区，获取最新资源与技术支持： 👉 开源鸿蒙跨平台开发者社区

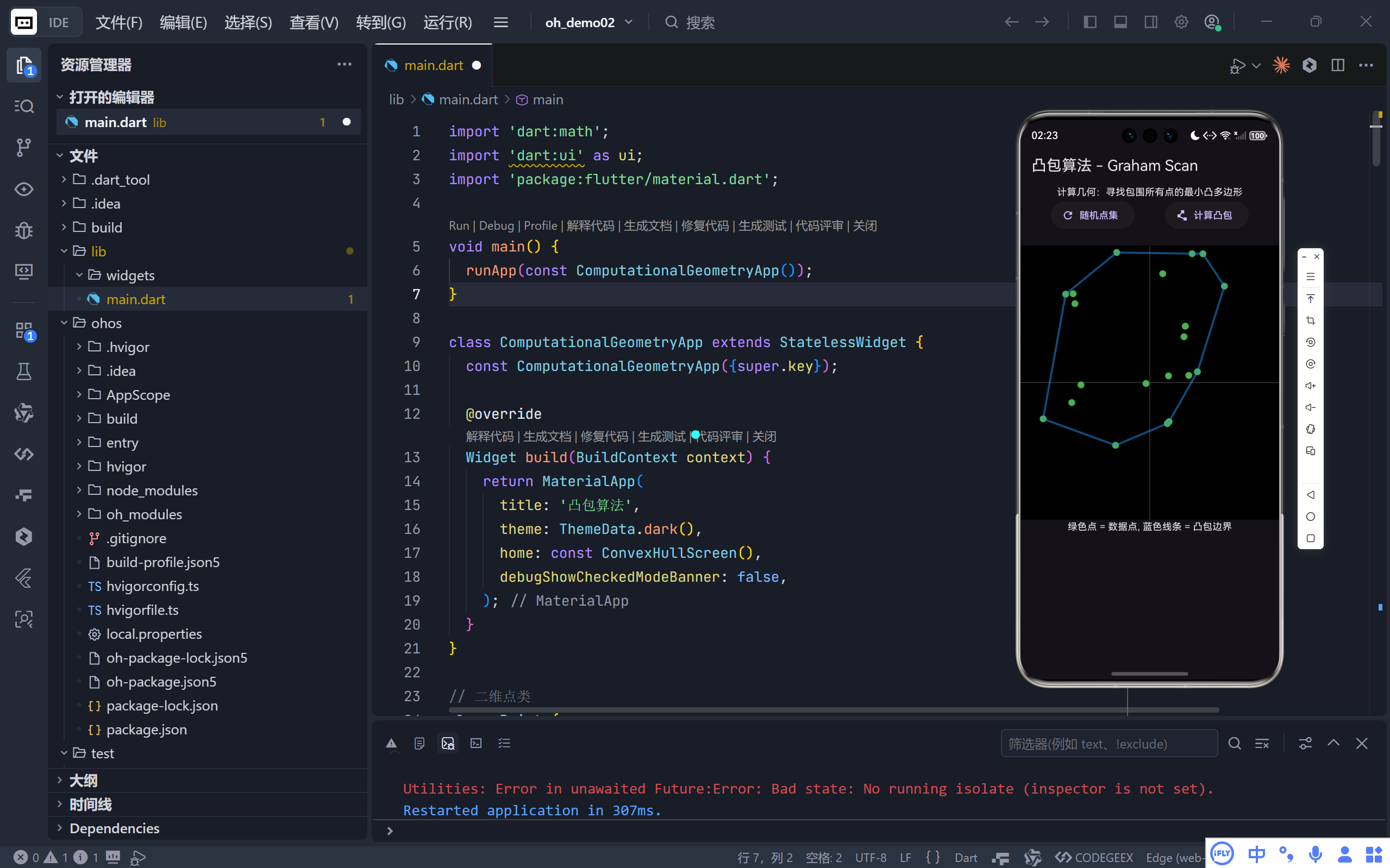

完整效果

一、项目概述

应用功能

该应用主要实现了以下功能：

自动生成随机分布的二维点集；
使用 Graham Scan 算法计算并显示这些点的最小凸多边形（即凸包）；
动态展示凸包构建的过程，增强用户对算法的理解。

核心技术

Dart：Flutter 的编程语言，用于编写逻辑和界面。
Graham Scan 算法：一种高效计算平面点集凸包的经典算法，时间复杂度为 O(n log n)。
CustomPaint 组件：Flutter 中绘制自定义图形的关键组件。

二、Graham Scan 算法详解

1. 基本思想

Graham Scan 通过如下步骤找到点集的凸包：

选择基准点：通常选取 y 坐标最小的点作为起点（如果存在多个这样的点，则选 x 坐标最小者）。
排序剩余点：基于与基准点的极角大小对其他点进行排序；若角度相同，则距离近者优先。
构造栈结构：遍历排序后的点集，使用栈维护当前凸包边界上的点，确保每增加一个新点时，形成的转向均为左转（逆时针方向），否则移除栈顶元素直至满足条件。

2. 关键函数解释

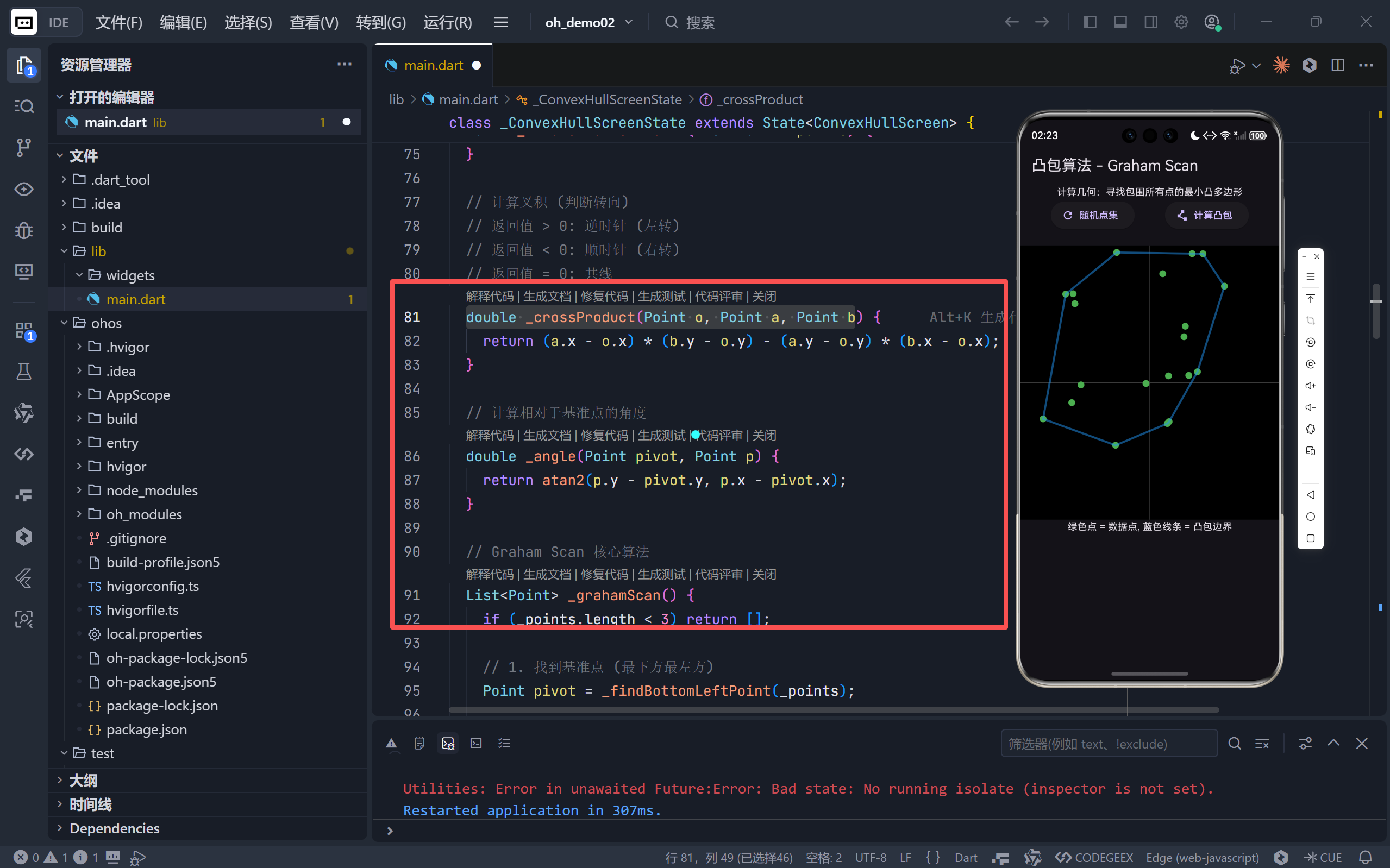

// 计算叉积 (判断转向)
double _crossProduct(Point o, Point a, Point b) {
  return (a.x - o.x) * (b.y - o.y) - (a.y - o.y) * (b.x - o.x);
}

此函数用于判断三个点 o, a, b 形成的方向。正数表示左转，负数表示右转，零则代表三点共线。

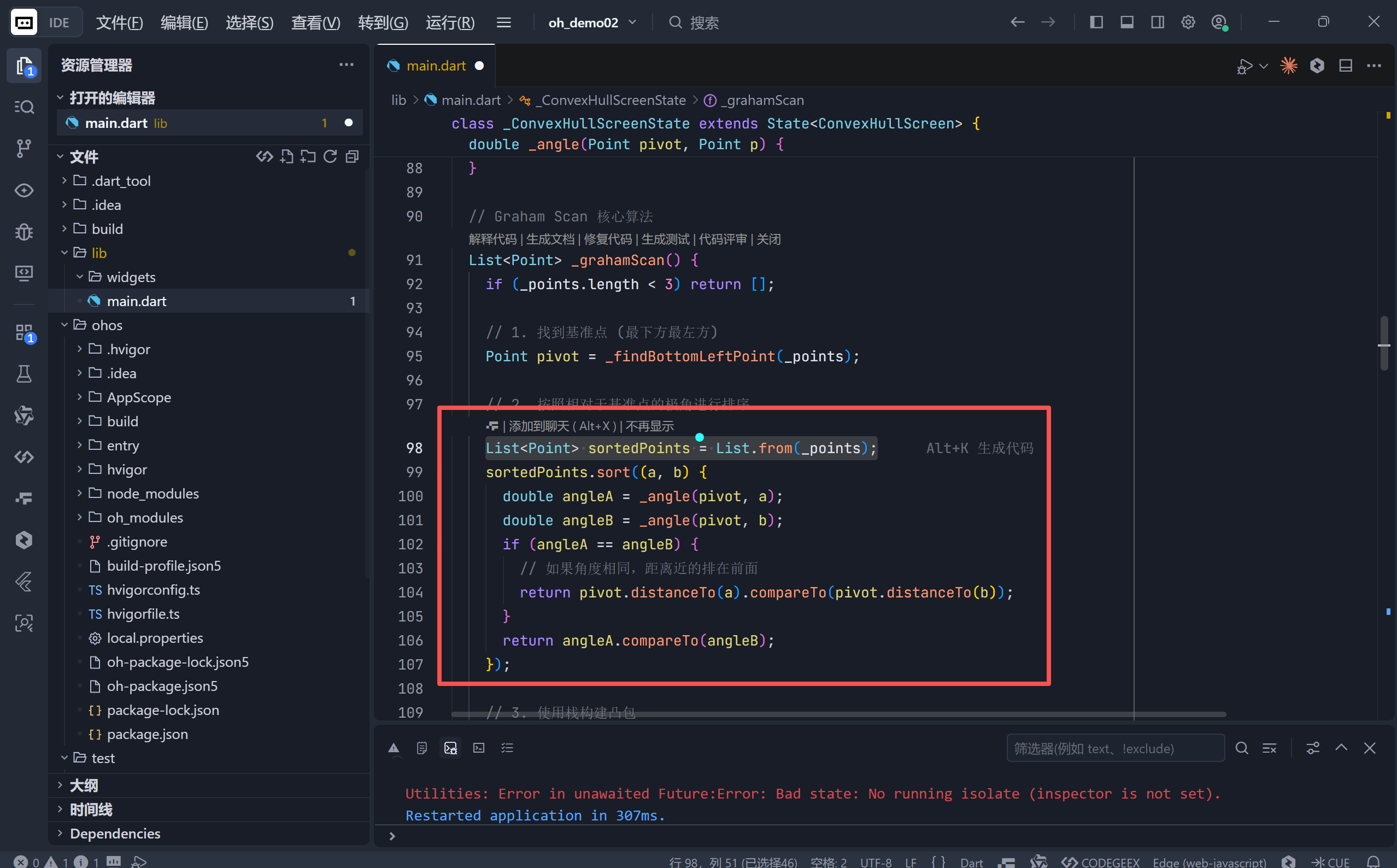

// 按照相对于基准点的角度进行排序
List<Point> sortedPoints = List.from(_points);
sortedPoints.sort((a, b) {
  double angleA = _angle(pivot, a);
  double angleB = _angle(pivot, b);
  if (angleA == angleB) {
    // 如果角度相同，距离近的排在前面
    return pivot.distanceTo(a).compareTo(pivot.distanceTo(b));
  }
  return angleA.compareTo(angleB);
});

这里首先计算每个点相对于基准点的角度，然后根据角度大小排序，处理特殊情况（如角度相同时按距离排序）。

三、UI 设计与交互体验

1. 主界面布局

顶部操作区：包含两个按钮——“随机点集”用于重新生成点，“计算凸包”触发 Graham Scan 算法执行。
绘图区域：采用 CustomPaint 组件动态绘制点集及其凸包边界。绿色圆点代表原始数据点，蓝色线条描绘最终形成的凸包轮廓。
提示信息：简要说明各颜色标记的意义，帮助用户理解界面元素。

2. 动态效果

为了增强教学效果，每当点击“计算凸包”按钮后，程序会模拟一定延迟，逐步显示出凸包构建的全过程。这不仅让抽象的数学运算变得生动具体，也加深了对算法流程的认识。

四、代码亮点分析

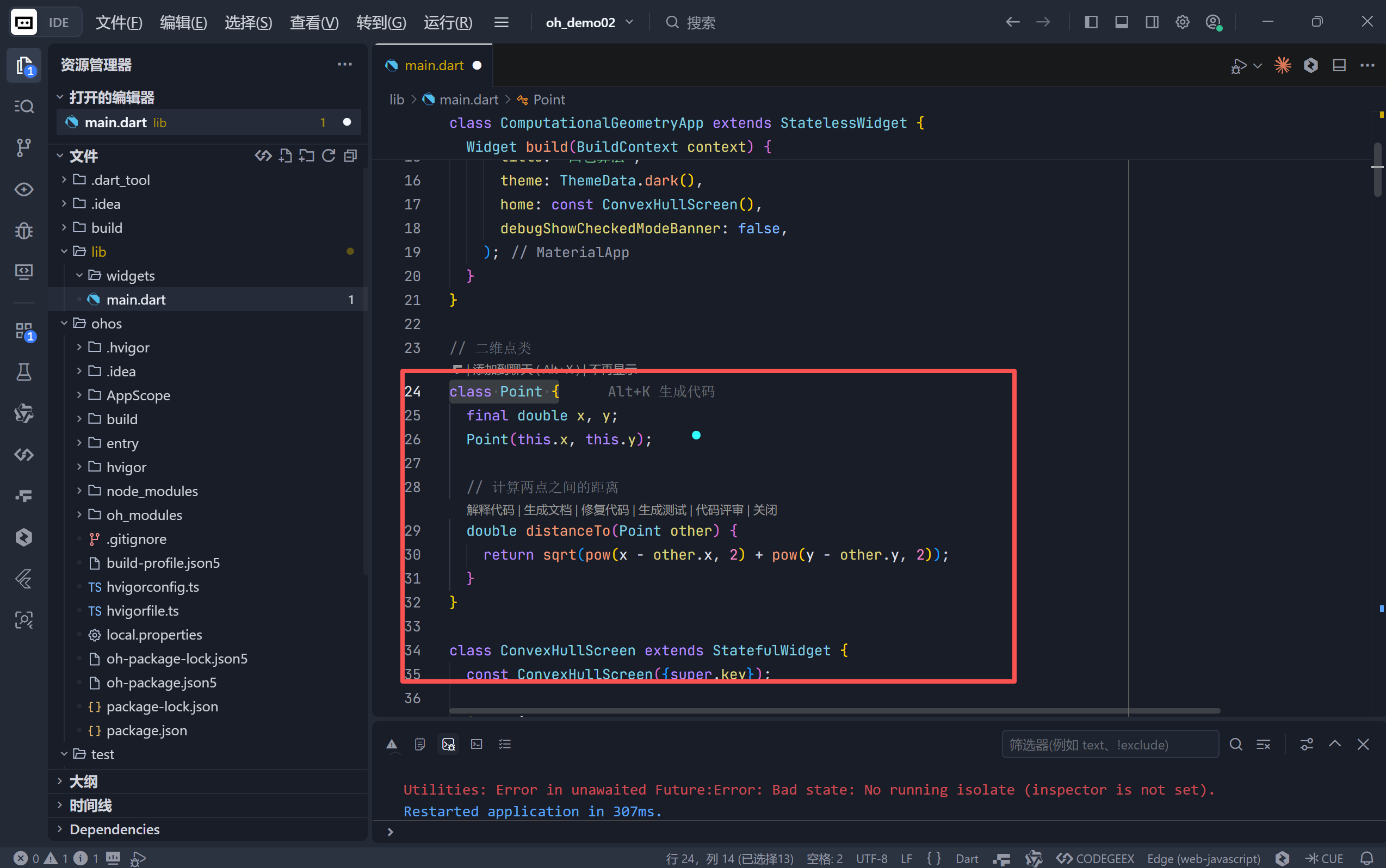

1. 数据结构设计

class Point {
  final double x, y;
  Point(this.x, this.y);

  double distanceTo(Point other) {
    return sqrt(pow(x - other.x, 2) + pow(y - other.y, 2));
  }
}

简洁明了地定义了二维点类，内含坐标属性及两点间距离计算方法，便于后续调用。

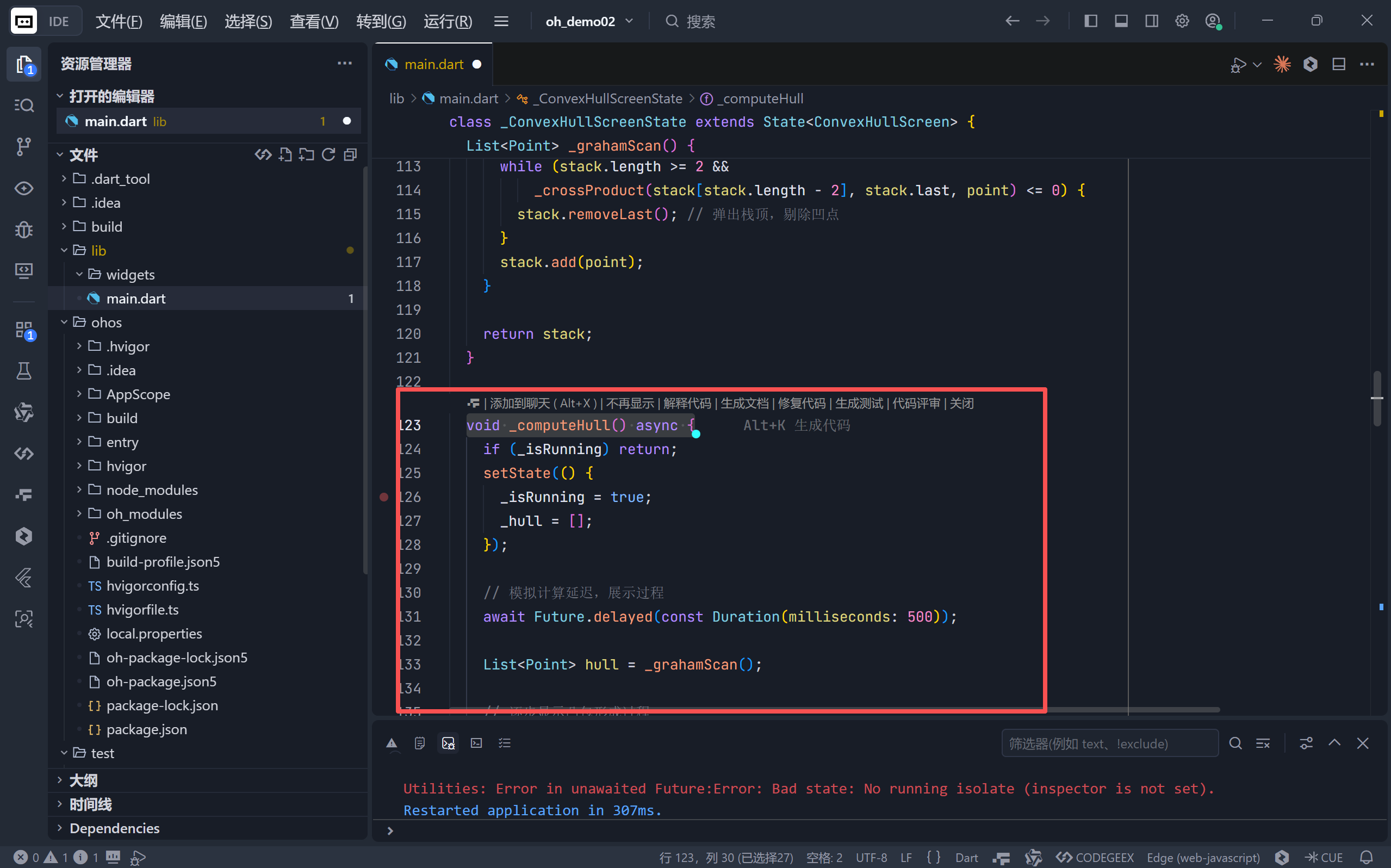

2. 异步处理

void _computeHull() async {
  ...
  await Future.delayed(const Duration(milliseconds: 500));
  ...
  for (int i = 0; i <= hull.length; i++) {
    ...
    await Future.delayed(const Duration(milliseconds: 300));
  }
}

通过异步函数结合延时器，巧妙实现了动画效果，使凸包形成过程得以分步呈现。

五、结论与展望

通过这段 Flutter 应用，我们不仅能深入理解 Graham Scan 算法的工作原理，还能领略到计算几何的魅力所在。尽管这里的实现针对的是简单的二维空间，但其所蕴含的思想同样适用于更高维度的问题求解。未来可以考虑加入更多类型的计算几何算法，进一步丰富学习资源，或集成实际应用场景的数据集，提升实用性。

完整代码

import 'dart:math';
import 'dart:ui' as ui;
import 'package:flutter/material.dart';

void main() {
  runApp(const ComputationalGeometryApp());
}

class ComputationalGeometryApp extends StatelessWidget {
  const ComputationalGeometryApp({super.key});

  @override
  Widget build(BuildContext context) {
    return MaterialApp(
      title: '凸包算法',
      theme: ThemeData.dark(),
      home: const ConvexHullScreen(),
      debugShowCheckedModeBanner: false,
    );
  }
}

// 二维点类
class Point {
  final double x, y;
  Point(this.x, this.y);

  // 计算两点之间的距离
  double distanceTo(Point other) {
    return sqrt(pow(x - other.x, 2) + pow(y - other.y, 2));
  }
}

class ConvexHullScreen extends StatefulWidget {
  const ConvexHullScreen({super.key});

  @override
  State<ConvexHullScreen> createState() => _ConvexHullScreenState();
}

class _ConvexHullScreenState extends State<ConvexHullScreen> {
  List<Point> _points = [];
  List<Point> _hull = [];
  bool _isRunning = false;

  @override
  void initState() {
    super.initState();
    _generateRandomPoints();
  }

  // 生成随机点
  void _generateRandomPoints() {
    final random = Random();
    setState(() {
      _points = List.generate(20, (index) {
        return Point(
          random.nextDouble() * 300,
          random.nextDouble() * 300,
        );
      });
      _hull = [];
    });
  }

  // 寻找最下方（最左方）的点作为基准点
  Point _findBottomLeftPoint(List<Point> points) {
    Point bottomLeft = points[0];
    for (Point p in points) {
      if (p.y < bottomLeft.y || (p.y == bottomLeft.y && p.x < bottomLeft.x)) {
        bottomLeft = p;
      }
    }
    return bottomLeft;
  }

  // 计算叉积 (判断转向)
  // 返回值 > 0: 逆时针 (左转)
  // 返回值 < 0: 顺时针 (右转)
  // 返回值 = 0: 共线
  double _crossProduct(Point o, Point a, Point b) {
    return (a.x - o.x) * (b.y - o.y) - (a.y - o.y) * (b.x - o.x);
  }

  // 计算相对于基准点的角度
  double _angle(Point pivot, Point p) {
    return atan2(p.y - pivot.y, p.x - pivot.x);
  }

  // Graham Scan 核心算法
  List<Point> _grahamScan() {
    if (_points.length < 3) return [];

    // 1. 找到基准点 (最下方最左方)
    Point pivot = _findBottomLeftPoint(_points);

    // 2. 按照相对于基准点的极角进行排序
    List<Point> sortedPoints = List.from(_points);
    sortedPoints.sort((a, b) {
      double angleA = _angle(pivot, a);
      double angleB = _angle(pivot, b);
      if (angleA == angleB) {
        // 如果角度相同，距离近的排在前面
        return pivot.distanceTo(a).compareTo(pivot.distanceTo(b));
      }
      return angleA.compareTo(angleB);
    });

    // 3. 使用栈构建凸包
    List<Point> stack = [];
    for (Point point in sortedPoints) {
      // 如果栈中至少有两个点，检查是否为右转
      while (stack.length >= 2 &&
          _crossProduct(stack[stack.length - 2], stack.last, point) <= 0) {
        stack.removeLast(); // 弹出栈顶，剔除凹点
      }
      stack.add(point);
    }

    return stack;
  }

  void _computeHull() async {
    if (_isRunning) return;
    setState(() {
      _isRunning = true;
      _hull = [];
    });

    // 模拟计算延迟，展示过程
    await Future.delayed(const Duration(milliseconds: 500));

    List<Point> hull = _grahamScan();

    // 逐步显示凸包形成过程
    for (int i = 0; i <= hull.length; i++) {
      if (!_isRunning) break;
      setState(() {
        _hull = hull.sublist(0, i);
      });
      await Future.delayed(const Duration(milliseconds: 300));
    }

    setState(() {
      _isRunning = false;
    });
  }

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(
        title: const Text('凸包算法 - Graham Scan'),
      ),
      body: Column(
        children: [
          const Text('计算几何：寻找包围所有点的最小凸多边形'),
          Row(
            mainAxisAlignment: MainAxisAlignment.spaceEvenly,
            children: [
              ElevatedButton.icon(
                onPressed: _generateRandomPoints,
                icon: const Icon(Icons.refresh),
                label: const Text('随机点集'),
              ),
              ElevatedButton.icon(
                onPressed: _computeHull,
                icon: const Icon(Icons.polyline),
                label: Text(_isRunning ? '计算中...' : '计算凸包'),
              ),
            ],
          ),
          const SizedBox(height: 20),
          CustomPaint(
            size: const Size(400, 400),
            painter: ConvexHullPainter(_points, _hull),
          ),
          const Text('绿色点 = 数据点, 蓝色线条 = 凸包边界'),
        ],
      ),
    );
  }
}

class ConvexHullPainter extends CustomPainter {
  final List<Point> points;
  final List<Point> hull;

  ConvexHullPainter(this.points, this.hull);

  @override
  void paint(Canvas canvas, Size size) {
    final bgPaint = Paint()..color = Colors.black;
    canvas.drawRect(Rect.fromLTWH(0, 0, size.width, size.height), bgPaint);

    // 绘制坐标系背景 (可选)
    final axisPaint = Paint()
      ..color = Colors.grey[800]!
      ..strokeWidth = 1;
    canvas.drawLine(Offset(0, size.height / 2),
        Offset(size.width, size.height / 2), axisPaint);
    canvas.drawLine(Offset(size.width / 2, 0),
        Offset(size.width / 2, size.height), axisPaint);

    // 绘制所有数据点
    final pointPaint = Paint()
      ..color = Colors.green
      ..style = PaintingStyle.fill;
    for (var point in points) {
      canvas.drawCircle(Offset(point.x, point.y), 5, pointPaint);
    }

    // 绘制凸包连线
    if (hull.isNotEmpty) {
      final hullPaint = Paint()
        ..color = Colors.blue.withOpacity(0.5)
        ..style = PaintingStyle.stroke
        ..strokeWidth = 3
        ..strokeCap = StrokeCap.round;

      Path path = Path();
      path.moveTo(hull[0].x, hull[0].y);

      for (int i = 1; i < hull.length; i++) {
        path.lineTo(hull[i].x, hull[i].y);
      }

      // 如果凸包闭合，画回起点
      if (hull.length > 2) {
        path.close();
      }

      canvas.drawPath(path, hullPaint);
    }
  }

  @override
  bool shouldRepaint(covariant CustomPainter oldDelegate) => true;
}
