【ArcGIS微课1000例】0078：创建点、线、面数据的最小几何边界

本实例为专栏系统文章：讲述在ArcMap10.6中创建点数据最小几何边界（范围），配套案例数据，持续同步更新！

一、工具介绍

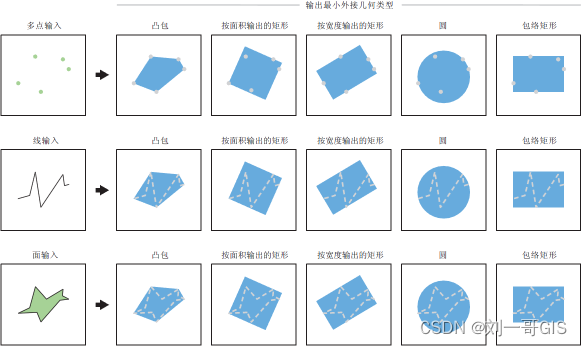

创建包含若干面的要素类，用以表示封闭单个输入要素或成组的输入要素指定的最小边界几何。

在这里插入图片描述

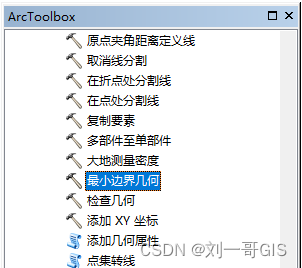

工具位于：数据管理工具→要素→最小几何边界。

在这里插入图片描述

工具界面及参数如下所示：

在这里插入图片描述

核心参数介绍：

输入要素：点、多点、线、面或多面体等输入要素。

输出要素：输出面要素类。

几何类型：指定输出面代表何种类型的最小边界几何。

• 按面积矩形（RECTANGLE_BY_AREA）—封闭某输入要素的面积最小的矩形。 这是默认设置。
• 按宽度矩形（RECTANGLE_BY_WIDTH ）—封闭某输入要素的宽度最小的矩形。
• 凸包（CONVEX_HULL ）—封闭某输入要素的最小凸面。
• 圆形（CIRCLE ）—封闭某输入要素包络矩形的最小圆形。
• 包络矩形（ENVELOPE ）—输入要素的包络矩形。

组选项：指定如何对输入要素进行分组；每组都会通过一个输出面来封闭。

• 无（NONE ）—输入要素不会被分组。 这是默认设置。 此选项不适用于点输入数据。
• 全部（ALL ）—所有输入要素将视为位于一个组中。
• 列表（LIST）—根据指定字段的公共值或分组字段参数中的字段对输入要素进行分组。

分组字段(可选)：将 List 指定为组选项时用于对要素进行分组的输入要素的字段（一个或多个）。 对于 List 选项，至少需要一个分组字段。 指定字段（一个或多个）的值相同的所有要素均将视为位于一个组中。

将几何特征作为属性添加到输出中(可选)：指定在输出要素类中是添加几何属性还是忽略几何属性。

• 未选中（NO_MBG_FIELDS ） - 在输出要素类中忽略几何属性。 这是默认设置。
• 选中（MBG_FIELDS ） - 在输出要素类中添加几何属性。

Python代码：

import arcpy
from arcpy import env
env.workspace ="C:/data"
arcpy.MinimumBoundingGeometry_management("parks.shp",
"c:/output/output.gdb/parks_mbg",
"RECTANGLE_BY_AREA","NONE")

二、实战演练

按有无分组，比对如下：

1. 按面积矩形

在这里插入图片描述

在这里插入图片描述

本文及专栏为刘一哥GIS原创，侵权必究！

2. 按宽度矩形

在这里插入图片描述

在这里插入图片描述

3. 按凸包

在这里插入图片描述

在这里插入图片描述

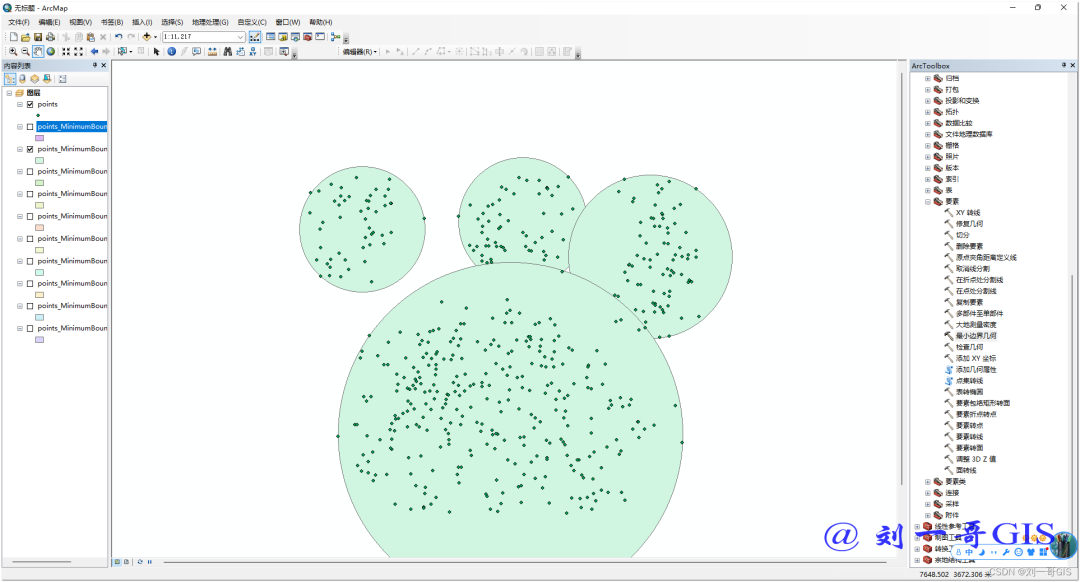

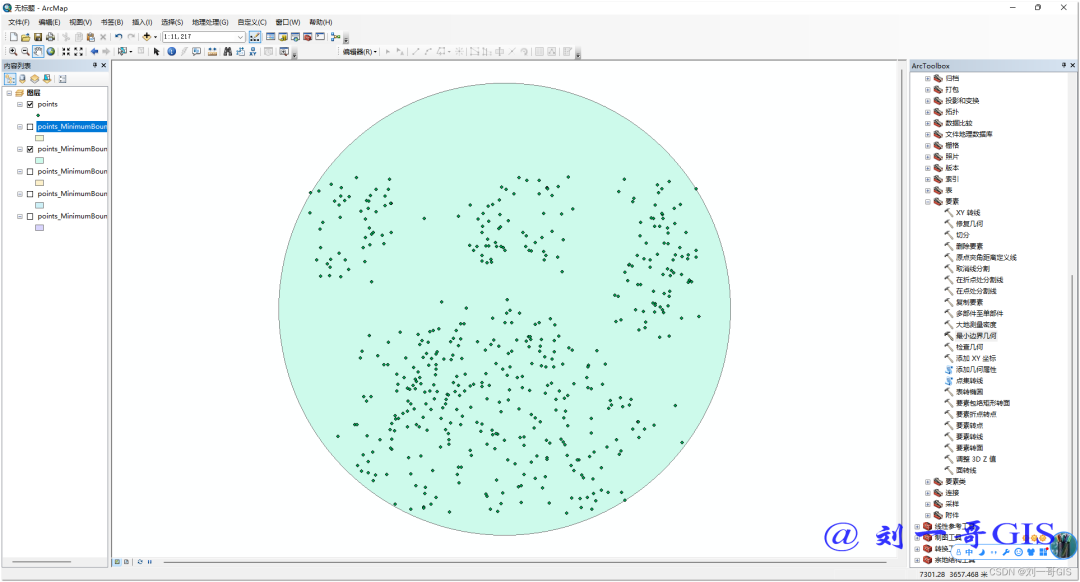

4. 按圆形

在这里插入图片描述

在这里插入图片描述

5. 包络矩形

在这里插入图片描述

在这里插入图片描述

三、注意事项

1. 按分组计算时，需要分组字段 2. 根据需要选择输出几何类型
