【0x001F】HCI_Read_Clock_Offset命令详解

HCI_Read_Clock_Offset 是蓝牙主机控制器接口（HCI）命令集中的一个命令。主要功能是允许主机读取远程设备的时钟偏移量。在蓝牙通信中，系统时钟以及与远程设备的时钟偏移量对于确定远程设备用于寻呼扫描（page scan）的跳频频率非常重要。这个命令提供了一种机制，使得主机能够获取这些信息，以便在本地设备尝试与远程设备建立连接（例如，当本地主机发出 HCI_Create_Connection 或 HCI_Remote_Name_Request 命令时）加快寻呼过程。【0x0005】HCI_Create_Connection命令详解_hci create connection page timeout-CSDN博客【0x0019】HCI_Remote_Name_Request详解_蓝牙协议是如何获取对端设备的名字的-CSDN博客

一、命令概述

HCI_Read_Clock_Offset命令用于读取远程蓝牙设备的时钟偏移量。时钟偏移量是蓝牙设备的一个重要参数，它决定了设备在进行页面扫描时所使用的跳频频率。

通过读取远程设备的时钟偏移量，本地设备可以更快地找到并连接到远程设备，特别是在执行如HCI_Create_Connection或HCI_Remote_Name_Request等命令时。

二、命令格式及参数说明

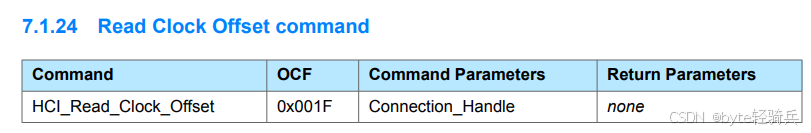

2.1. HCI_Read_Clock_Offset 命令格式

HCI_Read_Clock_Offset 命令属于蓝牙HCI命令范畴。像其他 HCI 命令一样，包含命令操作码（OCF）和参数部分。

包括：

• 操作码（Opcode）：用于标识HCI_Read_Clock_Offset命令。
• 参数长度（Parameter Length）：表示后续参数部分的字节数。对于HCI_Read_Clock_Offset命令，参数长度通常为2字节（0x02），指定连接句柄（Connection Handle）作为参数。
• 参数（Parameters）：
  • 连接句柄（Connection Handle）：用于唯一标识当前主机与远程设备之间的连接。连接句柄是在建立连接时由蓝牙控制器分配的，并在后续通信中用于引用该连接。

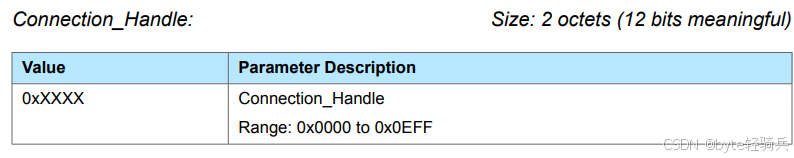

2.2. Connection_Handle

Connection_Handle用于精确地指定要读取时钟偏移量的远程设备对应的连接。

Connection_Handle 只有 12 位有效，在发送或接收包含此字段的数据时，应该确保只关注低 12 位的值，并忽略高 4 位（这些位通常会被设置为 0）。

三、生成事件

HCI_Read_Clock_Offset 命令本身不存在直接的返回参数，意味着主机在发送该命令后，不会立刻接收到远程设备时钟偏移量的相关数据。它是通过后续触发的相关事件来向主机传递相应信息的，所以主机需要正确处理这些事件才能获取到期望的时钟偏移量数值。

3.1. HCI_Command_Status 事件

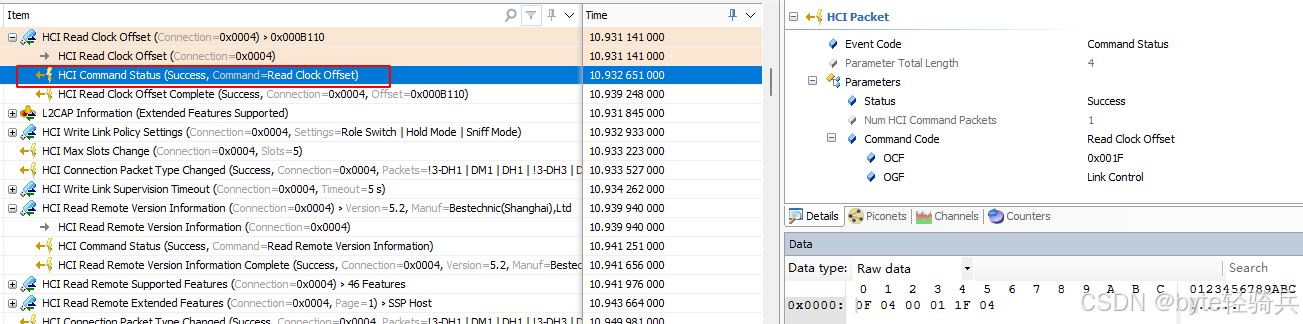

当BR/EDR控制器接收到 HCI_Read_Clock_Offset 命令时，会向主机发送 HCI_Command_Status 事件。

这个事件的核心作用是通知主机，表明控制器已经成功接收到了命令，并且该命令已顺利进入处理流程。不过需要注意的是，此事件本身并不包含远程设备时钟偏移量的具体内容，它仅仅是起到一个告知主机命令传递环节正常、开始进入后续处理阶段的作用，让主机知晓命令已被接收，可以等待后续进一步的反馈。

3.2. HCI_Read_Clock_Offset_Complete 事件

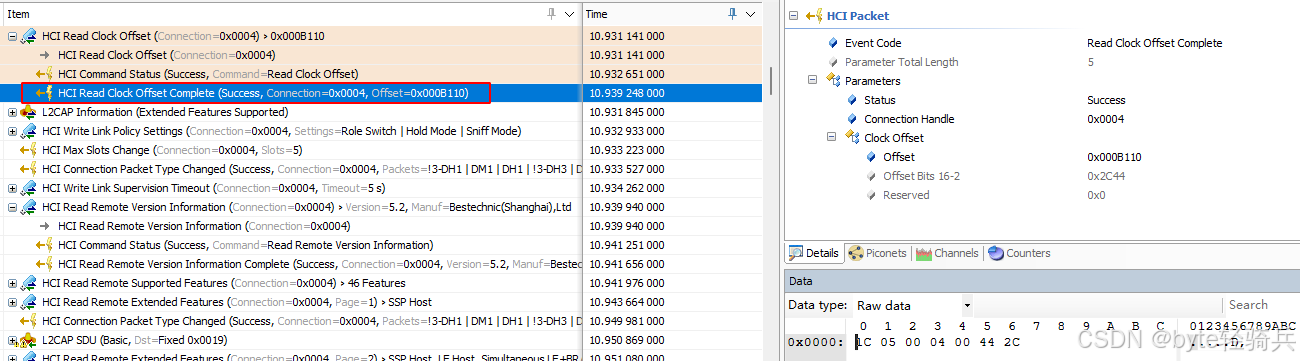

如果命令是在中央设备（Central）上请求的，那么当链路管理器（Link Manager, LM）完成了 LMP（链路管理层协议）消息的交换，以获取时钟偏移信息后，本地 BR/EDR 控制器会向主机发送一个 HCI_Read_Clock_Offset_Complete 事件。这个事件包含时钟偏移的值（如果命令成功执行）和其他可能的字段。

如果命令是在外围设备（Peripheral）上请求的，链路管理器会立即向主机发送 HCI_Read_Clock_Offset_Complete 事件，而不需要交换 LMP 协议数据单元（PDU）。意味着在外围设备上，时钟偏移信息可能是立即可用的，或者外围设备不需要通过 LMP 交换来获取它。

四、命令执行流程

4.1. 命令发送阶段

• 主机准备：确定有效的Connection_Handle（12位有效，范围0x0000至0x0EFF），明确要获取时钟偏移量的远程设备连接。
• 发送命令：主机向BR/EDR控制器发送带有操作码的HCI_Read_Clock_Offset命令及Connection_Handle参数。

4.2. 命令接收与初步反馈阶段

• 控制器接收：BR/EDR控制器验证命令，包括操作码和Connection_Handle的有效性。
• 反馈状态：如果命令接收正常，控制器向主机发送HCI_Command_Status事件，表明命令已被接收并处理。

4.3. 时钟偏移量获取阶段

• 中央设备请求：
  • 链路操作：控制器通过LMP协议与远程设备进行消息交换，获取时钟偏移量。
  • 完成获取：链路管理器成功获取时钟偏移量后，准备向主机发送结果。
• 外围设备请求：
  • 立即反馈：链路管理器立即向主机发送HCI_Read_Clock_Offset_Complete事件，无需LMP消息交换。

4.4. 结果反馈阶段

• 生成事件：对于中央设备请求，链路管理器完成获取后，BR/EDR控制器生成HCI_Read_Clock_Offset_Complete事件，包含时钟偏移量信息。
• 主机处理：主机接收事件，提取时钟偏移量信息，进行后续处理，如计算跳频频率等。

4.5. 示例代码

以下代码示例将是一个高度简化的版本，旨在展示流程的逻辑结构，而不是实际的硬件交互。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

// 假设的蓝牙协议栈库头文件
#include "bluetooth_stack.h"

// 假设的回调函数类型定义（在实际应用中，这些将由蓝牙协议栈库提供）
typedef void (*hci_command_status_callback)(uint8_t status);
typedef void (*hci_read_clock_offset_complete_callback)(int16_t clock_offset, uint8_t status);

// 假设的全局变量（在实际应用中，这些可能是库的一部分或应用程序状态的一部分）
hci_command_status_callback command_status_cb = NULL;
hci_read_clock_offset_complete_callback read_clock_offset_complete_cb = NULL;

// 假设的发送HCI命令的函数（在实际应用中，这将由蓝牙协议栈栈库提供）
bool send_hci_command(uint16_t opcode, uint8_t *params, size_t param_len, void *callback_context) {
    // 这里应该包含与蓝牙硬件控制器的实际通信代码
    // 但为了简化，我们仅打印命令并模拟成功发送
    printf("Sending HCI command: opcode=0x%04X, params=%p, len=%zu\n", opcode, params, param_len);
    return true; // 假设命令成功发送
}

// 假设的HCI命令状态事件处理函数（由蓝牙协议栈库调用）
void on_hci_command_status(uint8_t status, void *context) {
    // 打印命令状态
    printf("HCI Command Status: status=0x%02X\n", status);

    // 调用用户提供的回调函数（如果有的话）
    if (command_status_cb) {
        command_status_cb(status);
    }

    // 如果命令成功，则继续获取时钟偏移量（对于中央设备）
    // 注意：在实际应用中，这里可能需要更多的状态管理来确保正确的流程
    if (status == 0x00) { // 假设0x00表示成功
        // 这里应该调用获取时钟偏移量的函数（对于中央设备）
        // 但为了简化，我们直接模拟一个完成事件
        simulate_clock_offset_completion(1234); // 假设的时钟偏移量
    }
}

// 假设的获取时钟偏移量完成事件处理函数（由蓝牙协议栈库调用）
void on_hci_read_clock_offset_complete(int16_t clock_offset, uint8_t status, void *context) {
    // 打印时钟偏移量完成事件
    printf("HCI Read Clock Offset Complete: clock_offset=%d, status=0x%02X\n", clock_offset, status);

    // 调用用户提供的回调函数（如果有的话）
    if (read_clock_offset_complete_cb) {
        read_clock_offset_complete_cb(clock_offset, status);
    }
}

// 假设的模拟时钟偏移量完成事件的函数（仅用于此示例）
void simulate_clock_offset_completion(int16_t clock_offset) {
    // 模拟一个成功的时钟偏移量读取完成事件
    on_hci_read_clock_offset_complete(clock_offset, 0x00, NULL); // 假设0x00表示成功
}

// 用户调用以读取时钟偏移量的函数
void read_clock_offset(uint16_t connection_handle, hci_read_clock_offset_complete_callback callback) {
    // 设置回调函数
    read_clock_offset_complete_cb = callback;

    // 准备HCI命令参数
    uint8_t params[2] = {
        (connection_handle >> 8) & 0xFF, // 高字节
        connection_handle & 0xFF         // 低字节
    };

    // 发送HCI命令
    send_hci_command(0x041F, params, sizeof(params), NULL); // 0x0400是HCI组命令的基地址，0x1F是Read Clock Offset的操作码

    // 注意：在实际应用中，这里应该设置command_status_cb为on_hci_command_status的引用
    // 但由于此示例的简化性质，直接在send_hci_command之后模拟了命令状态的处理
}

int main() {
    // 设置回调函数以处理命令状态和读取时钟偏移量完成事件
    command_status_cb = [](uint8_t status) {
        printf("Command status callback called with status=0x%02X\n", status);
    };

    read_clock_offset_complete_cb = [](int16_t clock_offset, uint8_t status) {
        printf("Read clock offset complete callback called with clock_offset=%d, status=0x%02X\n", clock_offset, status);
    };

    // 读取连接句柄为0x0001的设备的时钟偏移量
    read_clock_offset(0x0001, read_clock_offset_complete_cb);

    // 注意：在实际应用中，这里应该有一个事件循环来等待和处理来自蓝牙协议栈库的事件
    // 但由于此示例的简化性质，我们直接模拟了事件的处理

    return 0;
}

上述代码是一个高度简化的示例，旨在展示流程的逻辑结构。并不包含与蓝牙硬件控制器的实际通信代码。

五、应用场景

HCI_Read_Clock_Offset命令主要用于读取远程设备的时钟偏移量，以实现更精确的时间同步和跳频操作。通过这一命令，蓝牙设备可以优化连接建立、寻呼过程以及同步通信功能，从而提升通信质量和用户体验。

5.1. 加快连接建立速度

• 场景描述：在蓝牙设备频繁连接和断开的环境中，如智能手机与蓝牙耳机、蓝牙音箱等设备的连接过程，以及蓝牙物联网设备（如智能传感器与网关设备）之间的连接。
• 应用方式：利用HCI_Read_Clock_Offset命令获取远程设备的时钟偏移量，本地设备可以更准确地预测远程设备的跳频频率，从而快速建立连接，减少连接等待时间。
• 效果：提高连接速度，减少数据延迟，提升用户体验。

5.2. 优化寻呼过程

• 场景描述：在蓝牙设备分布密集或电磁环境复杂的环境中，如蓝牙会议系统、蓝牙智能家居系统，以及工业环境等。
• 应用方式：通过获取时钟偏移量，设备可以更精准地确定远程设备的寻呼扫描频率，避免干扰，提高寻呼成功率。
• 效果：增强连接的稳定性和可靠性，减少因干扰导致的连接失败。

5.3. 实现同步通信功能

• 场景描述：对时间同步要求较高的蓝牙应用场景，如蓝牙音频同步播放、蓝牙传感器网络中的时间同步数据采集等。
• 应用方式：利用时钟偏移量实现设备间的通信频率同步，确保音频播放、数据采集等操作的同步性和准确性。
• 效果：提升同步通信效果，如实现更精准的音频同步播放，提高传感器网络的监测效果。

六、注意事项

6.1. 命令前提与参数

• 连接句柄有效性：确认Connection_Handle在有效范围内（0x0000到0x0EFF）。确保连接句柄对应的连接是ACL - U逻辑链路。
• 命令参数：指定正确的远端设备地址（BD_ADDR）作为参数。

6.2. 命令执行与事件处理

• 命令发送与等待：
  • 由中央设备发送HCI_Read_Clock_Offset命令。
  • 等待外设响应的HCI_Read_Clock_Offset_Complete事件。
• 事件处理完整性：
  • 不要仅依赖HCI_Command_Status事件，它只表示命令接收状态。
  • 确保正确处理并接收HCI_Read_Clock_Offset_Complete事件。
• 事件屏蔽防范：检查并避免事件被意外屏蔽的情况。

6.3. 设备角色与命令处理

• 中央/外围设备差异：
  • 中央设备需等待LMP消息交互完成。
  • 外围设备会立即发送事件，不进行LMP PDUs交换。

6.4. 时钟偏移量的理解与应用

• 数据准确性：
  • 考虑到时钟偏移量可能存在的误差。
  • 根据应用场景对时钟偏移量进行校准或处理。
• 应用场景适配：
  • 根据具体需求合理应用时钟偏移量。
  • 结合设备功能和应用场景确定最佳使用方法。

6.5. 命令频率与资源占用

• 避免过度请求：不要频繁发送命令，以免对系统资源和蓝牙链路造成负担。
• 资源合理利用：考虑设备资源限制，合理安排命令执行时间。

6.6. 安全性与兼容性

• 安全性考虑：确保连接已经过加密和身份验证。
• 兼容性问题：查阅相关设备文档和规格书，确保命令的兼容性和正确性。

综上所述，HCI_Read_Clock_Offset命令是蓝牙技术中用于读取远程设备时钟偏移量的重要工具。通过正确使用该命令，可以加快本地设备与远程设备之间的连接速度，提高蓝牙通信的效率和稳定性。在使用该命令时，需要注意连接句柄的准确性、命令响应的处理、设备兼容性以及命令执行频率等因素。
