【ArcGIS微课1000例】0075：将AutoCAD（Dwg、Dxf）文件转换为shp、KML（kml、kmz）文件

本文介绍了将DWG格式地形图转换为SHP格式并投影变换为KML文件的操作流程。首先在ArcMap中加载DWG文件，选择需要转换的图层；然后将面状数据导出为SHP格式；接着通过定义投影工具为数据指坐标系；最后使用图层转KML工具生成KML文件，可在GlobalMapper中查看。操作中需注意原始坐标系确认、KML文件规范及多图层合并等事项。

1. 加载DWG

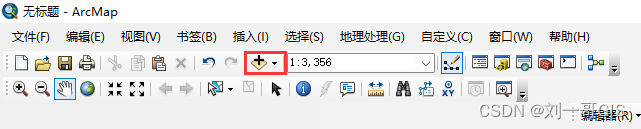

打开ArcMap，点击添加符号：

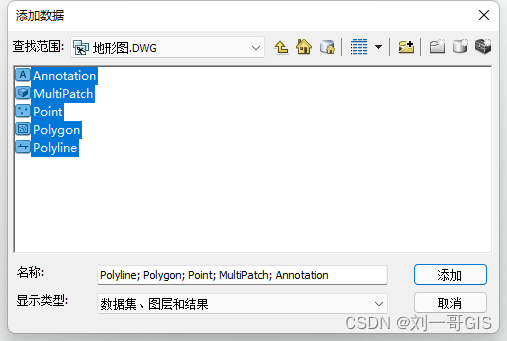

选择地形图dwg数据（位于数据资料包0075.rar中），全选图层，也可以通过Ctrl加鼠标单击，选择需要的单个或者多个图层。

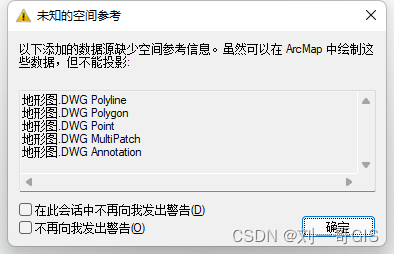

提示位置的空间参考，点击确定即可。

加载效果。

在这里插入图片描述

2. 导出为shp

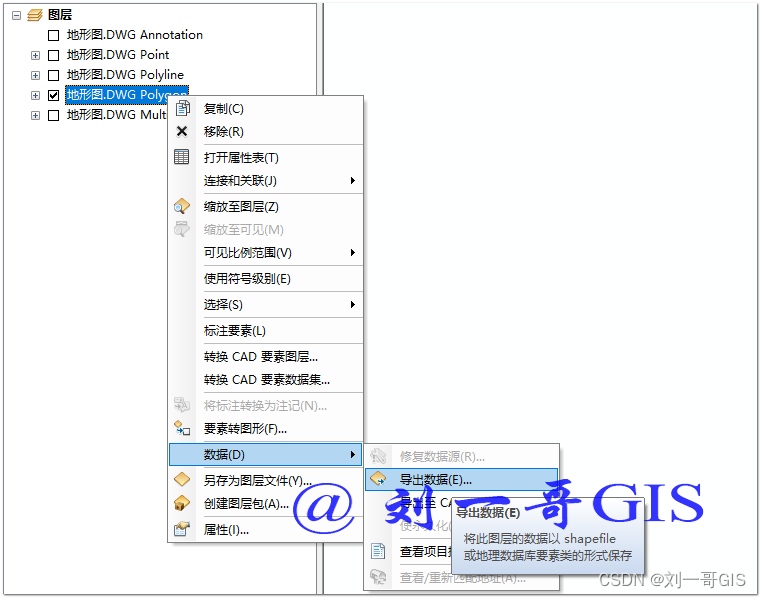

接下来我们演示将面状数据转为shp，选择Polygon图层，右键导出数据：

在这里插入图片描述

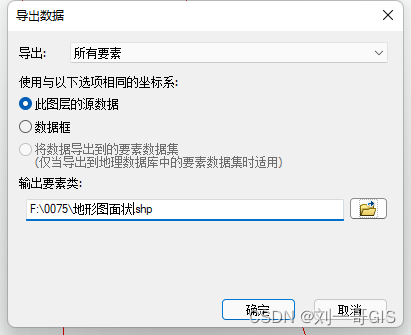

指定输入位置，类型选择shapefile，点击确定。

在这里插入图片描述

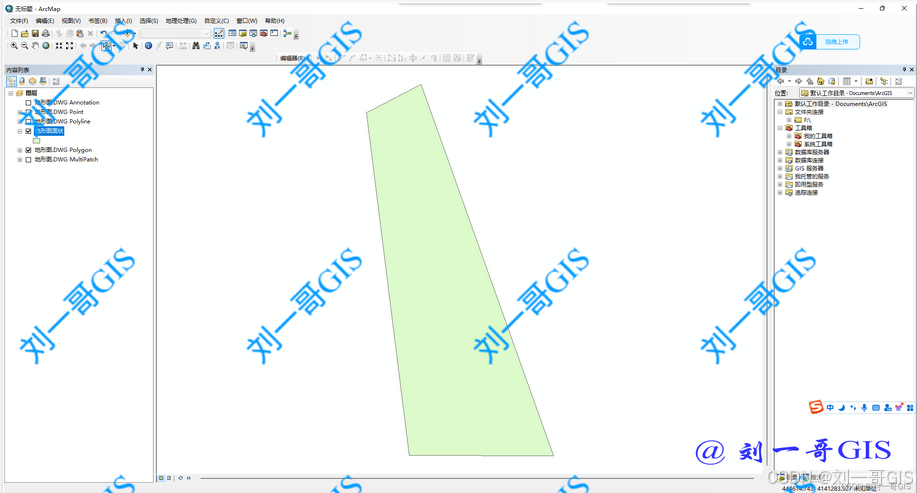

加载shapefile。

在这里插入图片描述

另外，在工具箱中，有专门用于将cad转为shp的工具，请读者自行尝试。

3. 投影变换

dwg格式的地形图通常具有正确的坐标值，但是没有明确坐标系，因此在转为shp之后，为了后续操作方便，需要为其定义投影坐标系。

在【投影和变换】下找到【定义投影】（注意不是投影工具），双击运行。

在这里插入图片描述

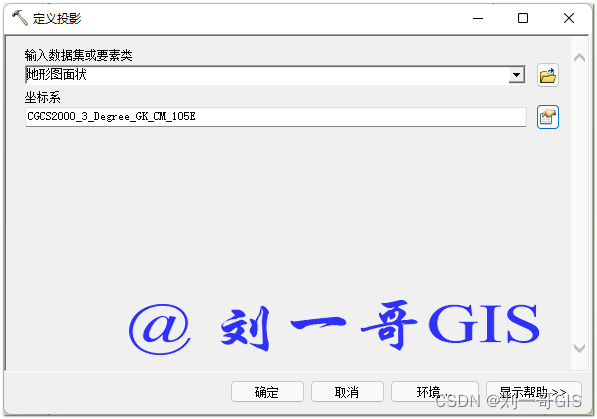

输入要素选择shp格式地形图数据，输出坐标系选择高斯投影3°带35带，EPSG为4544，（需要考察地形图原始坐标系，不能随意选择）。

在这里插入图片描述

注意，定义投影工具没有创建新的图层，而是对原始图层进行了修改。

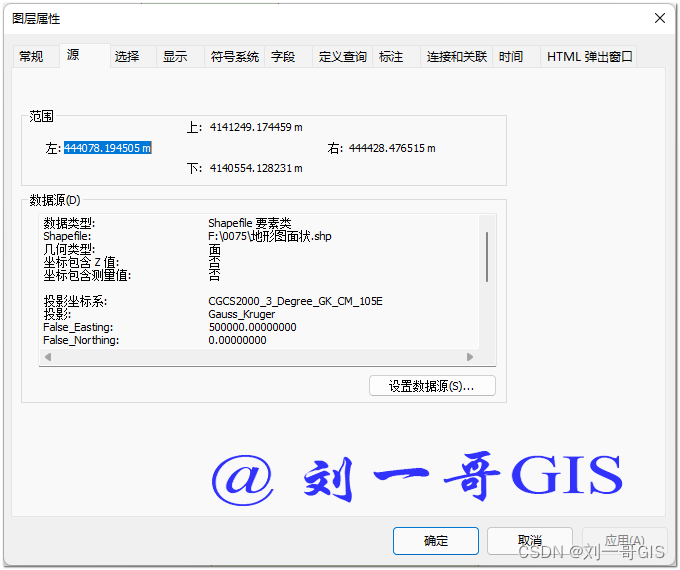

投影完成后，双击图层，切换到【源】查看坐标系。

在这里插入图片描述

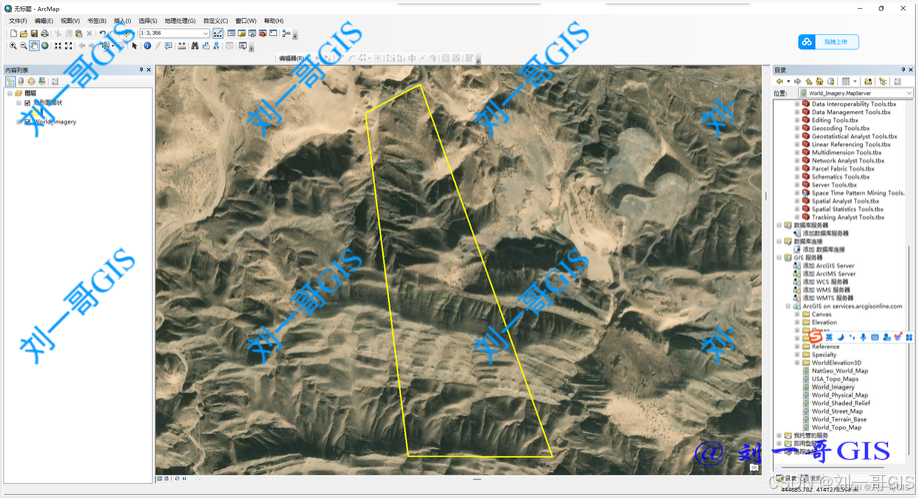

也可以通过添加在线底图等数据查看投影的正确与否。

在这里插入图片描述

4. 转为kml

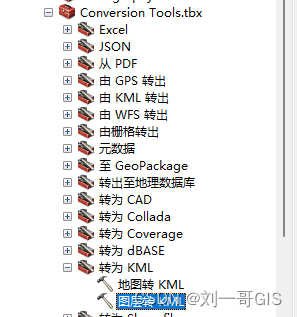

kml或者kmz是一种文本标记语言，通常情况下需要将shp转为kml导入到航线规划软件中。点击【图层转KML】：

在这里插入图片描述

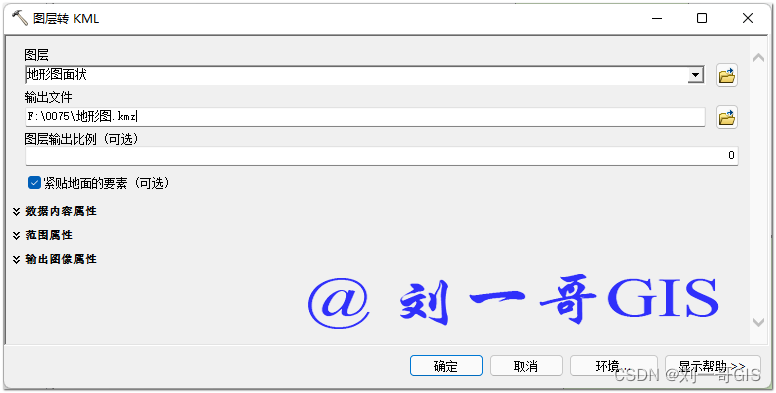

设置参数：

在这里插入图片描述

需要注意的是，ArcGIS中并没有直接的kml，而是转为kmz。关于kmz转kml，可以参考：【ArcGIS微课1000例】0076：KMZ转换KML的方法，当然了，多种GIS软件也可以直接打开kmz文件。

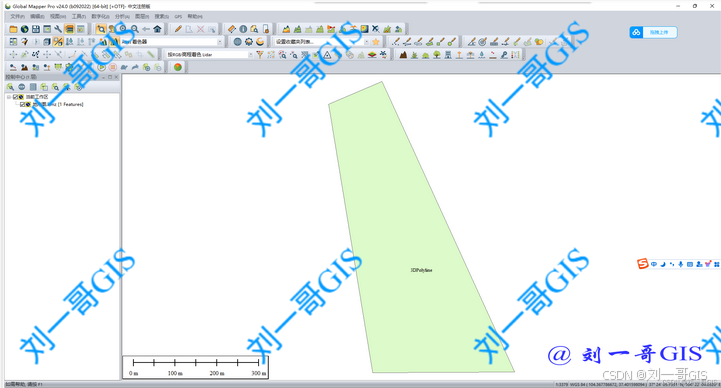

例如，在globalmapper中可以直接打开kmz文件：

在这里插入图片描述

需要注意的是，在将图层转换为 KML 文件之前，需要了解 KML 文件的基本结构和规范，以确保转换后的文件能够被 KML 客户端正确读取和处理。同时，还需要注意以下事项：

• 如果图层包含多个要素类或属性，需要在“导出为 KML”工具中选择需要转换的要素类或属性。
• 如果需要将多个图层转换为单个 KML 文件，需要在“导出为 KML”工具中选择“合并多个图层”。
• 如果需要将 KML 文件附加到其他文件中（如 PDF 文档或图像），需要使用“导出为 KML”工具中的“附加到 KML”选项。
